Любой автолюбитель перед тем как, отправиться в путь, должен удостовериться, что всё необходимое он взял с собой. Но, если обычным водителям много снаряжения брать не нужно, то покорители бездорожья собираются с особым рвением. Любой автолюбитель, который предпочитает езду на самых экстремальных и трудных участках и дорогах, берёт с собой самое нужное и необходимое снаряжение, которое сможет помочь и облегчит передвижение, а также обеспечит выход из самых трудных ситуаций.

Одним элементом снаряжения, который поможет автолюбителю-экстремалу, является лебёдка. Опытный водитель, который готов ко всем перипетиям дорожного приключения, обязательно возьмёт в путь с собой это важное приспособление. В трудных условиях, в которых существует высокая вероятность того, что автомобиль попадёт в канаву или застрянет в грязи,
лебёдка поможет водителю вытянуть своё транспортное средство из таких дорожных преград.
Конечно, приобрести такое устройство можно уже в виде готового приспособления, что, конечно, не может не радовать. Но, если автолюбителю не очень хочется ходить по магазинам и тратить средства на это устройство, к тому же если у него имеются все нужные компоненты, он может сделать лебёдку самому.

Для чего нужна лебёдка?

Лебёдка понадобится в первую очередь для водителей машин повышенной проходимости. Не секрет, что такие автомобили используются, как раз для поездок по тем дорогам, где уже нет городского комфорта и асфальта. Просёлочные дороги могут доставить много проблем неподготовленному водителю. Но наличие лебёдки может выручить и преодолеть самые трудные отрезки пути. Некоторые модели автомобилей повышенной проходимости уже оснащены лебёдкой, которая установлена на переднем бампере.
Если же автомобиль таким устройством не оснащён, то его можно приобрести и установить на своё транспортное средство. Но вполне можно сделать лебёдку своими руками. Многие автолюбители уже пользуются самодельными лебёдками из стартера. Между прочим, большинство утверждает, что самодельные лебёдки даже надёжнее, чем их заводские аналоги.

Существует несколько типов такого устройства. Различаются эти типы в зависимости от энергии, приводящей исполнительный механизм в движение. Нельзя сразу взять и сказать, какой из существующих типов лебёдки может называть предпочтительным и лучшим, так как они применяются в разных ситуациях.

Уаз Патриот-14-серия Установка лебедки на Патриот

электрлебедка 12в из стартера ваз2110 на самодельнный квадроцикл

лебедка на оку самодельная электрическая.

Самодельная лебедка на Ниву

Каким-то серьезным образом сборка и установка лебедки на «Шевроле Нива» не отличается от таких же работ по другим внедорожникам. Из особенностей «Нивы» можно отметить ее легкий вес, поэтому рекомендуется, чтобы тяга лебедки была 3-3,6 тонны. Иногда советуют ставить механизм с тягой 4 тонны, но это будет тянуть переднюю часть автомобиля вниз во время езды. Если планируется большой путь по бездорожью – необходим запасной аккумулятор (для электролебедки).

Высота расположения самой роли не важна, поскольку вектор приложения силы нагрузки зависит от расположения роликов, через которые проходит трос.

Лебёдка из камазовской трещотки и каретка для нее своими руками

Микро лебёдку электрическую продам.

Типы самодельных лебёдок

Как было написано чуть выше, типов лебёдок существует всего три. Они пригодятся в разных ситуациях и различаются также от энергии, которая приводит механизм в действие. Но схожи они в одном: в принципе работы. Он заключается в том, что на барабан наматывается стальной трос. Барабан может вращаться, благодаря редуктору двигателя или же посредством применения своих сил, вручную.

Самодельные лебёдки для автомобилей могут быть:

• электрические;
• гидравлические;
• ручные.

Гидравлический привод

Лебёдка гидравлическая считается более сложным механизмом, так как обладает некоторыми дополнительными элементами, а именно: гидроприводом, баком для масла и масляным насосом. Само устройство является довольно громоздким, так что собрать его труднее, чем устройства других типов. Но у гидравлической лебёдки есть два больших преимущества: она потребляет меньше электроэнергии, но в то же время обладает большей мощностью, чем другие механизмы. Обычно лебёдки такого типа монтируются на очень крутые внедорожники, а также на тракторы и мотоблоки.

Электрический привод

Как правило, лебёдку с электрическим приводом встретить можно намного чаще, так как она является самым популярным вариантом у мастеров, которые собирают эти устройства вручную. Объяснить столь высокую популярность можно высоким КПД и простотой всей конструкции. В качестве привода можно использовать как электродвигатель, так и тракторный или автомобильный генератор. Генератор следует подключить таким способом, чтобы он впоследствии работал, как двигатель. Если в устройстве лебёдки использовать стартер, то само устройство получится более компактным.
Очень важным требованием к электроприводу является то, что он должен обладать высоким крутящим моментом. Чтобы аккумуляторная батарея не разряжалась слишком быстро, следует позаботиться о том, чтобы электропривод не потреблял слишком много электроэнергии, но при этом работал, имея достаточную мощность. Кстати, этот тип самодельной лебёдки легче соорудить своими руками.

Механический привод

Устройство с данным приводом работает по тому же принципу действия, по которому работают и другие варианты конструкции данного устройства. Главным минусом механического привода является его габариты — он является довольно громоздким. Кстати, это самый большой привод из других вариантов устройства.
Главным отличием устройства, использующей механический привод, от других вариантов, является то, что вместо электродвигателя используется непосредственно физическое воздействие. То есть, чтобы привести механизм в действие, придётся приложить определённые усилия. В принципе, если использовать лебёдку такого типа, то можно отметить её основное преимущество, которое заключается в том, что такой лебёдкой всегда можно воспользоваться при отсутствии источников энергии.

из стартера, дрели или шуруповерта с питанием на 220 В и 12 В

Лебедка является весьма полезным в хозяйстве инструментом. С ее помощью можно выполнить массу непосильной для ручного труда работы, она может быть применена в спасательных операциях, интегрируется в различные виды оборудования для конкретных целей. Именно поэтому самодельная лебедка на УАЗ своими руками пользуется широкой популярностью. Их существует масса вариантов. Независимо от конструкции, устройства и прочих факторов, это устройство выполняет одну задачу — обеспечивает большое усилие, достаточное для подъема на определенную высоту различных грузов или для вытаскивания из низины какого-то тяжелого предмета.

Особенности применения

Лебедка является узкоспециализированным, но при этом универсальным видом тягового механизма, который получил широкое распространение не только для использования в качестве автолебедки. Их применяют в следующих сферах:

• При строительстве для подъема на высоту тяжелых грузов. Применяются как механические, так и электрические устройства.
• Для эвакуации погрязших в трясине автомобилей, тогда лебедка устанавливается на сами авто.
• В сельском хозяйстве для волочения и подъема на высоту бревен и прочих тяжелых предметов.

Список не ограничивается этими тремя позициями, хороший агрегат всегда найдет применение. Именно поэтому многими изготавливается самодельная лебедка на Ниву или другой отечественный внедорожник своими руками. В любом случае она должна быть надежной, выносливой и прочной, поэтому к ее изготовлению следует подойти с ответственностью. По своей сути, она будет полезным апгрейдом вашего авто, который всегда найдет свое применение. Например, можно вытащить из грязи собственную машину, подцепившись к толстому дереву, или выручить своего друга.

самодельная мини лебедка

Разновидности лебедок

В продаже имеется несколько разновидностей лебедок от различных брендов. Есть как специальные для конкретных задач устройства, но также можно купить агрегаты универсального назначения, которые могут быть установлены на любой вид транспорта, эстакаду или иной вид сооружения.

Например, их часто применяют на автоэвакуаторах, но если вы собираетесь официально оказывать услуги эвакуации транспортных средств, то самодельное устройство придется поставить на учет и регулярно проводить его проверку на предмет износа. Журнал учета необходимо будет предъявлять при прохождении ТО на технику. Это касается тросов, у которых имеется степень износа или лимитируемое количество порванных жилок.

Известны следующие разновидности лебедок:

• Электролебедка — устройство, намоточный барабан которого приводится в движение посредством электрического двигателя. Он должен быть высокомоментным и низкоскоростным, поэтому с ним применяется понижающий преимущественно планетарный редуктор. Могут применяться и иные конструкции, что зависит от тягового усилия. Автомобильные лебедки, устанавливаемые на автоэвакуаторы для легковых авто, рассчитаны на 4 тонн. В продаже имеются модели от 1 до 15 тонн и более, производимые китайскими, российскими, голландскими и финскими производителями: KDJ 9000 L, KDJ 8000 L, лебедки фирмы Delta DV 15000 и другие.
• Гидравлическая — навесной агрегат, подключаемый к гидравлической системе автомобиля. Соответственно, устанавливаются только на специальных видах техники, например, на тракторах МТЗ или китайских моделей. Обладают высокими тяговыми усилиями и отменной надёжностью работы практически в любых экстремальных условиях.
• Механическая лебедка с ручным приводом. Распространенный вариант конструкции, но неудобен тем, что требуется длинный рычаг и время. Это самая надежная конструкция, так как не имеет электрических и гидравлических двигателей.

Что касается цены, то она может быть самой различной, что зависит от производительности устройства. Например, агрегаты для легковых автомобилей с грузоподъемностью до 4 т будут стоить порядка 500 $ с электрическим приводом.

Гидравлические — в 2 раза больше, именно поэтому многие владельцы транспортных средств Нива или других внедорожников мечтают сделать самодельные лебедки для автомобиля.

Конструкция и строение

Если необходимо сделать лебёдку для авто или на квадроцикл, особенно если вы регулярно увлекаетесь экстремальными видами спорта, то в первую очередь определитесь с весом, который лебедка должна будет поднимать. Например, средний вес квадроцикла составляет всего 400 кг, поэтому для него достаточно лебедки с тяговым усилием до 700 кг или 1 т. Если речь идет об автомобиле, то тогда требуется более мощный агрегат с грузоподъемностью не менее 3 тонн.

Важно! Покупать или делать самостоятельно лебёдку следует с запасом, иначе в трудную ситуацию можно попасть в безвыходное положение.

Итак, от прикладываемой нагрузки на лебёдку будет зависеть ее мощность, соответственно, и габариты механизма, электрическая она или это гидролебедка, роли не играет. Чем она мощнее, тем ее размер будет больше, что вполне понятно. Первым делом стоит разобраться с конструкцией. Хотя, по сути, они будут отличаться лишь приводным устройством, в остальном схожи. В конструкции любой лебедки входят следующие функциональные узлы:

• Приводной двигатель. Орган, который создает начальный крутящий момент, передаваемый через редуктор на барабан.
• Редуктор планетарный или простой ступенчатый или червячный. Конструкция во многом зависит от веса груза, но в основном используется планетарный понижающий механизм.
• Вал, на котором находится барабан. На него наматывается трос в процессе подъёма груза или осуществления его волочения. В простых автомобильных лебедках, рассчитанных на небольшой вес, он один, в мощных с тяговым усилием более 10 тонн их может быть 2 и более, что объясняется теорией блоков.
• Трос с крюком. Один из главных компонентов, благодаря которому и осуществляется волочение груза. Обычно является стальным наборным из отдельных жил.

Способы сделать своими руками

Чтобы изготовить лебёдку самостоятельно, необходимо найти подходящий чертеж агрегата. Если поискать, то всегда можно найти, иногда придется импровизировать и что-то придумывать самостоятельно. Например, как сделать лебедку из стартера своими руками. Во-первых, определяемся с питанием. Если она устанавливается на автомобиль типа внедорожник Нива, то она должна быть рассчитана на питание от 12 вольт.

Рассмотрим один из агрегатов от автомобилей ВАЗ 2101. Стартер обладает следующими характеристиками:

• напряжение питания — 12 В;
• скорость вращения якоря — 5000 об/мин;

Если вы захотите использовать этот двигатель в качестве тягового устройства, то учтите, что он будет потреблять значительный ток от бортовой сети в холостом режиме. Учитывая то, что вращение будет передаваться на барабан посредством редуктора, то потребляемая мощность будет ниже максимальной, но все же пользоваться такой лебедкой рекомендуется только при заведенном двигателе, когда генератор будет подпитывать бортовую цепь.

В кратковременном режиме генераторы на ВАЗ 2101 могут обеспечить ток до 91 А. В любом случае для обеспечения надёжности работы такого устройства необходимо применить защиту по току, чтобы что-нибудь не сжечь.

Еще одним вариантом лебедки, которую можно изготовить самостоятельно, является конструкция из шуруповерта. Такой агрегат подойдёт лишь к лёгким видам техники, например, для кдароцикла далеко не во всех ситуациях, при этом работать двигатель инструмента будет на предельных режимах. К тому же его эффективность во многом будет зависеть от создаваемого крутящего момента. Средние по мощности способны обеспечивать 0,15 кгм, чего будет едва хватать, но все же можно попробовать изготовить такую конструкцию. Придется придумать крепление для шуруповерта и переходник на редуктор.

Самодельная лебедка из дрели

Также можно использовать дрель, так как ее двигатель обладает достаточным моментом, но он высоко оборотистый, для чего придется пользоваться регулятором мощности. Такое устройство желательно применять в кратковременном режиме, так как мотор инструмента сильно нагревается даже при холостом вращении. Плюс ко всему, для питания дрели потребуется использовать преобразователь напряжения 12/220 В, так как они все рассчитаны на сетевое напряжение. Есть, конечно, и аккумуляторные модели, которые, по сути, ничем не отличаются от шуруповерта.

Выбор редуктора

Следующей проблемой является выбор редуктора. Любая лебедка электрическая 220 В своими руками должна содержать в себе механизм, который будет передавать вращение с большим тяговым усилием.

• Червячные, передают вращение под углом 90 градусов, не требуют устройств для торможения, так как обладают хорошими самотормозящими свойствами.
• Для лебёдок не используются из-за сложности перпендикулярного расположения главного приводного и вторичного валов.
• Цилиндрические, представляют собой одну или несколько пар шестерен в одной плоскости, находящихся в зацеплении. Вращение передается с меньшего колеса на большее. Обладают высокой надёжностью, но меньшим тяговым усилием. Удобны для использования при конструировании самодельных лебедок.

Планетарный редуктор, самый распространенный на сегодняшний момент. Состоит обычно из 3 сателлитов, солнечной, коронной шестерни и водила. Обладают увеличенным рабочим ресурсом, передаваемой мощностью, но сложны в конструктиве.

Самым простым решением при изготовлении агрегата, электрическая лебедка на 220 В, конечно, всегда можно воспользоваться преобразователем, тем более в продаже имеются готовые устройства высоких мощностей. В качестве приводного двигателя можно применить асинхронный мотор, но лучше воспользоваться двигателем от стиральной машины. Современные модели являются довольно мощными и производительными.

Процесс изготовления

Выбрав конкретный двигатель для самодельной лебедки и самовытаскивателя, найдя к нему редуктор, необходимо приступать к производству основных деталей конструкции. Первым делом стоит задаться вопросом, из чего сделать барабан для намотки троса? Его можно изготовить из корпуса цилиндрического двигателя или из стальной трубы подходящего диаметра. В данном случае легче найти кусок с диаметром 100 мм. Это оптимальный вариант.

Далее, необходимо изготовить фланцы для барабана, которые привариваются к нему. В них жёстко вставлен вал, который опирается на несущую конструкцию — раму лебедки через подшипники. Вал посредством муфты соединяется со вторичным валом редуктора, корпус которого жестко присоединен к раме лебедка.

Следует помнить о том, что планетарный и циклический редукторы требуют применения тормозных муфт, для чего можно использовать соленоид и тормозные щетки, которые будут прижиматься к валу. Тормоз нужен для того, чтобы более точно выполнять любые действия с лебедкой, особенно когда необходимо максимально аккуратно выполнять подъем или опускание груза.

К барабану необходимо прикрепить трос, для чего сверлится в трубе отверстие, куда продевается его один конец и механически закрепляется в цилиндре. Он пройдет через направляющее ушко, для плавности хода можно использовать дополнительный ролик. Если необходимо увеличить тяговое усилие, то можно использовать систему роликов. В таком случае конструкция лебедки усложнится и увеличится.

Управление работой лебедки организуется дистанционно пультом на радиочастоте или проводным способом. Можно купить готовые радиомодули приема/передачи сигналов или изготовить их самостоятельно. Проще и надёжнее воспользоваться проводным пультом. Вам потребуется задействовать всего 2 кнопки: намотки троса и смотки его.

Если имеется тормоз, то он обычно включается автоматически, когда отпускается какая-нибудь кнопка и выключается при их нажатии.

Конструкция изделия

Для того чтобы изготовить самодельную лебёдку, следует для начала ознакомиться с перечнем основных деталей, которые используются для её изготовления. Основными элементами устройств, сделанных своими руками можно назвать следующие детали:

• барабан с тросом;
• двигатель;
• редуктор;
• основа (шасси).

Перед тем как начать сборку, следует всё для этого подготовить. Для начала рекомендуется разобраться со всеми нужными чертежами и электрическими схемами. В этом деле лучше не полагаться на свою память или пускать всю работу на самотёк. Затем нужно подготовить рабочее место и все инструменты, которые понадобятся в процессе работы.

Делаем лебедку самостоятельно или покупаем

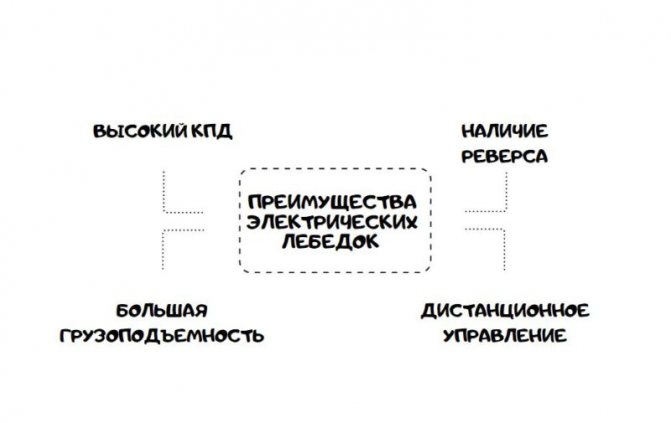

В отличие от ручных лебедок, электрические — более мощные, у них больше грузоподъемность. Правда, и стоимость намного выше. И поэтому, чтобы сэкономить, имеет смысл задуматься об изготовлении самодельного устройства.

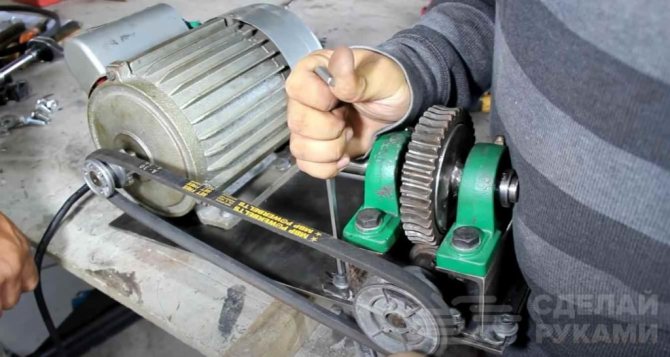

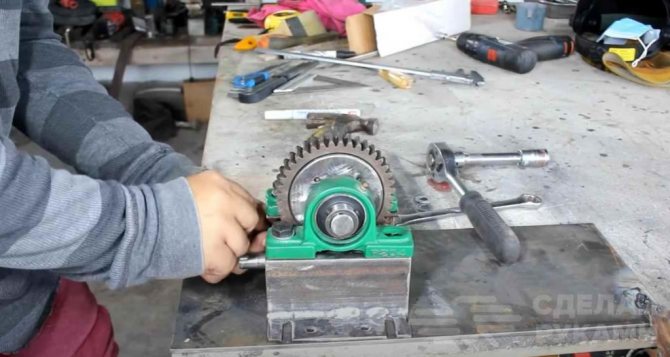

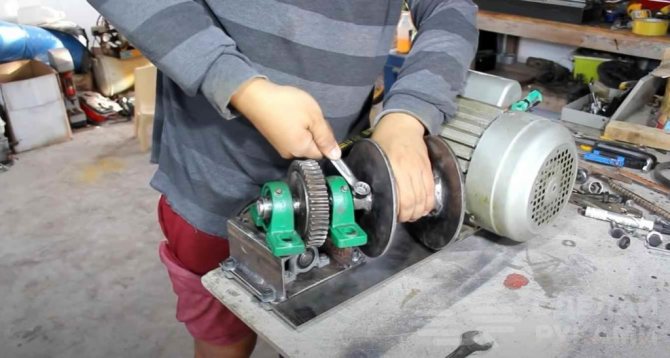

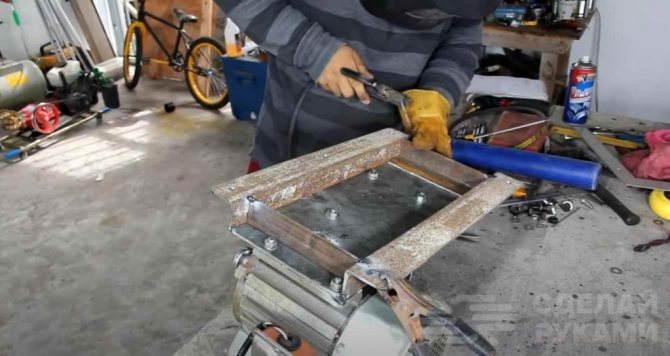

В этой статье расскажем, как сделать электролебедку своими руками, используя подручные материалы и б/у детали.

Кому-то, возможно, покажется, что изготовить электрическую лебедку своими руками— сложно. Но на самом деле это не так.

При наличии инструментов и прямых рук все получится. Электродвигатель можно купить недорого с рук или же найти на металлоприемке (чермете) — там этого барахла много бывает.

Вообще существует множество вариантов лебедок с разными приводами. не обязательно использовать электродвигатель на 220 В. Например, можно сделать электрическую лебедку из стартера автомобиля. Это один из наиболее популярных вариантов.

Помимо этого, некоторые домашние умельцы частенько изготавливают электролебедки из шуруповерта или дрели. Тоже вполне рабочий вариант. Правда, на большую грузоподъемность рассчитывать не стоит.

Редукторы для лебедки тоже можно использовать разные: червячные или обычные шестеренчатые, которые состоят из большой и маленькой шестеренок.

Подробно о выборе редуктора мы расскажем чуть позже, а пока давайте рассмотрим несколько вариантов самодельных устройств, изготовленных из подручных материалов.

Cоветуем: Как сделать оригинальный люк на чердак своими руками

Технология сборки

Если мастер собирает всю конструкцию своими руками, то разбираться он будет в ней намного лучше, чем в приобретённом устройстве. К тому же многие автолюбители склоняются к тому мнению, что самодельные лебёдки более качественные и надёжные. Если собирать такое устройство из стартера, то на всю процедуру уйдёт примерно час, но при условии, что всё необходимое будет приготовлено загодя.

Основным рабочим узлом лебёдки является барабан с тросом. Если такой уже имеется у пользователя, то работа займёт намного меньше времени. Но не все являются счастливыми обладателями такого полезного устройства. В случае если уже готового барабана нет, то можно сделать его самому, используя толстую трубу и листовой металл толщиной от 3 до 5 мм. Щёчки следует просто приварить к трубе с двух сторон. Шестерня прикрепляется к одной из них. На эту шестерню будет впоследствии подаваться усилие от редуктора.

Кстати, в том случае, если готового барабана нет, то его также можно изготовить из жигулевских ступиц, которые уже отработали свой срок. Это сделать не очень трудно. Надо лишь сварить их по тонкой стороне. Для того чтобы обеспечить соосность деталей, нужно делать это на оправке.

При выборе редуктора для устройства, многие профессиональные мастера рекомендуют брать редукторы, которые используются в троллейбусах для открытия и закрытия дверей. Если у пользователя есть возможно достать такой редуктор, то рекомендуется использовать именно его. Но если такого устройства нет, то нужно сделать лебёдку по-другому, то есть используя стартер. Рекомендуется использовать особый стартер, оснащённый планетарным редуктором. Такой стартер является более компактным и лёгким, что впоследствии будет положительным фактором.

Самодельные лебёдки обычно крепятся на передние бамперы автомобилей. Но
автолюбители также используют и переносные варианты таких устройств. Их ставят в багажник и достают в том случае, если их применение понадобится в определённой ситуации. В принципе, в любом случае следует делать лебёдку как можно компактнее. Громоздкие устройства могут впоследствии причинить некоторые неудобства, что сделает их более сложными в использовании.

Лебедка ручная – особенности конструкции, изготовление своими силами

Другие электроинструменты

06.12.2021

7.5 тыс.

5 тыс.

8 мин.

В хозяйстве часто требуется переместить груз на определенное расстояние или высоту. Автолюбители сталкиваются с необходимостью вытащить застрявшую машину или снять двигатель при самостоятельном ремонте.

Во всех случаях выручает лебедка ручная, изготовление которой доступно собственными силами. Следует изучить особенности конструкции, воспользоваться чертежами и пошаговыми инструкциями.

Отдельные нюансы раскрывает подборка видео.

Устройства классифицируются по исполнению, способу приведения в действие и другим техническим особенностям. Они подразделяются также на переносные и стационарные. Спереди автомобиля производители часто устанавливают несъемные лебедки.

По виду выделяют несколько конструкций:

1. 1. Ручные, компактного размера. Обычно они барабанные, где на катушку намотан трос, а работа осуществляется вращением рукоятки. Предельный вес груза для такого устройства – 1 тонна.
2. 2. Механические, которые приводятся в действие мотором. Самостоятельный движущийся узел в них не предусмотрен. Конструкция крупногабаритная, используется преимущественно в строительстве.
3. 3. Электрическая с барабаном. Этот вариант предпочитают водители, потому что для привода можно использовать стартер. Она способна вытащить застрявший автомобиль весом до 4 тонн.

Особо следует отметить гидравлические устройства. У них бесшумная работа и большая грузоподъемность, но они ненадежны в эксплуатации.

Область использования устройств для перемещения грузов самая обширная. Если используется физическая сила, часто приходится приложить довольно значительные усилия.

Самодельная лебедка поможет человеку, если он правильно оценит тяжесть работы, объем. Конструкция обязательно предусматривает тормоз и храповик.

Другой вариант – безопасная рукоятка, которая одновременно служит для привода и фиксации механизма в определенном положении.

Простые ручные устройства обладают рядом преимуществ:

• компактные размеры, за что их особенно ценят автолюбители;
• мгновенная готовность к использованию без особой подготовки;
• возможность применения для перемещения грузов в горизонтальном и вертикальном направлениях;
• простота обслуживания – не требуется сложный и регулярный ремонт.

Машинный привод используется в простых подъемных кранах, скреперах, буровых установках. Это лебедка с различным количеством катушек – от одной до трех. Привод от электродвигателей, дизельных, бензиновых.

Среди ручных лебедок выделяются три разновидности: рычажные, барабанные, монтажно-тяговые. Первые из них самые простые: состоят из троса, трещотки или храпового механизма, рычага. Преимущество конструкции в способности работать без фиксации на основании – просто подвешивают. Рычагом производят движения, приводящие в действие храповик.

Рычажная конструкция на 4 тонны с фиксацией в двух положениях

На барабане намотан трос, который фиксируется кулачками, не разматываясь в обратном направлении. Его длина небольшая – до шести метров, и это существенный недостаток. Преимущество в способности развить большое тяговое усилие: 0,750–4000 тонны, поднять груз на 4 метра.

А еще интересно: Нива Рысь 4х4: чем лучше простой Нивы «

Барабанная или тросовая лебедка включает опору, рукоятку, редуктор. Основа конструкции – собственно барабан, зубчатая или червячная передача. Первая предпочтительнее из-за способности служить продолжительное время. Для безопасности предусмотрен тормозной механизм, который предотвращает внезапное падение груза. Для работы необходима фиксация на надежном основании.

При вращении рукоятки усилие передается на барабан с тросом большой длины – до 40 метров. Развиваемое тяговое усилие достигает 5 тыс. кг. Различные размеры катушки позволяют использовать мощный трос толщиной до 15 мм. С такой лебедкой легко вытаскивать машину из кювета, поднимать железобетонные блоки, проводить вспашку дачных участков, если земля не глинистая.

Монтажно-тяговая лебедка – та же рычажная, только у нее отсутствует барабан. На корпусе имеются зажимы в виде кулачков для создания нужного усилия. Они расположены параллельно, что позволяет равномерно распределить нагрузку на трос и продлить его службу.

Рычаг со срезным штифтом защищает устройство от перегрузки, при необходимости блокирует кулачки. Применяется для всевозможных целей, пользуется популярностью благодаря техническому совершенству. Требуется периодическая смазка для идеальной работы узлов.

На авто, которые используются для передвижения по бездорожью, производители часто устанавливают лебедки. Этот агрегат помогает выбраться из проблемного места или подняться по склону. На отечественных машинах, таких как «Нива» и УАЗ, не предусмотрено подобное устройство. После его установки внедорожник сможет передвигаться по самой сложной местности.

Важно правильно выбрать мощность лебедки. Показатель зависит от веса автомобиля, а дополнительное оборудование увеличивает его. У различных модификаций «Нивы» он составляет 1150–1400 кг, УАЗ-469 и Hunter тяжелее – 1770 кг. Развиваемое при вытаскивании машины усилие должно быть выше минимум в 2 раза.

Устройство с ручным приводом помогает в большинстве случаев. Но если дорожные условия особенно трудные, требуется автомобильная электролебедка. Самодельную изготавливают, используя стартер транспортного средства.

О лебедке из трещотки от КАМАЗа смотрите видео.

В дороге встречаются ситуации, когда на постороннюю помощь рассчитывать не приходится. У предусмотрительного водителя в багажнике имеется лом, который служит осью вращения, и кусок трубы в качестве барабана. К ней приварен рычаг. Наличие троса подразумевается само собой. Требуется немного попотеть, чтобы вытащить машину из грязи.

Сделать приспособление, которое выручит в трудном положении, просто:

• Лом забивают в землю, надевают трубу. На ней следует предусмотреть место для крепления троса – какое-нибудь отверстие или приваренные ушки.
• Одним концом стропу цепляют к трубе, другим – за автомобиль. Делают петлю, вставляют рычаг и начинают вращать.
• Трос постепенно наматывается, машина медленно двигается.

Известно, что чем длиннее рычаг, тем меньше требуется физических усилий. При слишком больших размерах пользоваться неудобно: оптимальные параметры – 80 см с незначительным допуском в одну или другую сторону.

Применение ручной механической лебедки для вытаскивания автомобиля требует соблюдения некоторых условий. Выбирают направление, исключающее, что машина еще больше увязнет в грязи. Колеса выставляют ровно, чтобы понизить сопротивление. При возможности место для закрепления устройства выбирают повыше – уменьшается необходимая физическая сила.

Лебедка с болгарки своими руками. (окучиваем картошку)

Если есть сварочный аппарат и болгарка, устройство несложно изготовить быстро. Основные узлы изделия:

• каркас из профильной трубы 20×20 мм;
• барабан из 3-миллиметрового листового металла, ступицы из такого же материала;
• вал;
• 6 втулок длиной 200 мм из трубок диаметром 14 мм;
• рычаг, трос и карабин.

Эту конструкцию легко переделать в лебедку с приводом от электромотора или любого другого двигателя. Придется найти две звездочки с разным количеством зубьев. Подойдет ведущая от коробки передач на мотоцикле и ведомая, что на колесе. Понадобится также цепь соответствующего шага.

Начинают с изготовления каркаса, для чего нарезают прямоугольные трубы, формирую концы под 45°. Раскладывают детали на столе, прихватывают точечно по углам.

После проверки перпендикулярности и размеров заваривают швы. Если предусмотрено установить мотор, делают металлическое основание с прорезанными пазами, закрепляют.

Зачищают болгаркой, ошкуривают, покрывают грунтовкой, затем двумя слоями эмали.

Для барабана вырезают 2 одинаковых круга по 300 мм в диаметре. Сверлят отверстия:

• под крепление ступиц – 4 штуки;
• в центре – под вал;
• отступив на 70–80 мм – для втулок.

Ступицы фиксируют болтами, диски барабана соединяют шпильками. На них между кругами монтируют втулки из трубок. Закрепляют гайками и контргайками.

Конструкцию устанавливают на вал, который продевают в отверстия щечек из листового металла. С одной стороны извне – место для ручки привода, с другой, если такое предусмотрено – большая звездочка.

На нее затем надевается цепь, которая идет на двигатель. Для уменьшения силы трения используют подшипники подходящего диаметра.

Один конец стального каната закрепляют на валу и наматывают. Вышла простая конструкция, способная перемещать грузы горизонтально. Если требуется поднять тяжесть, дополнительно используется ручная таль или перекидывают трос через блок. Лебедку также устанавливают на транспортные средства.

Перед началом сборки своими руками размечают места креплений, используя не только чертеж, но и прикладывая имеющиеся заготовки.

Это позволит определить правильные точки расположения, где возможно что-то отрезать или заменить деталь, неподходящую по размерам.

К работе механизма предъявляются довольно жесткие требования: отсутствие шатаний, излишней плотности посадки, чтобы детали не изнашивались преждевременно.

Предлагаемый чертеж используется как ориентир для работы. Размеры конструкции зависят от шестерни Глиста. Ее выбирают, учитывая требуемую производительность лебедки. Исходя из параметров червячной передачи, по схеме изготавливают подъемное устройство.

Комплектующие изделия и их роль в лебедке:

1. 1. Шестерня Глиста, которая должна иметь прочные зубья и достаточную толщину, передает усилие на вал.
2. 2. Его делают из толстостенной трубы. С одного конца приваривают круглый кусок металла с диаметром, как у внутреннего кольца шестерни. Для фиксации троса высверливают отверстие насквозь.
3. 3. Подшипники, на которых вращается вал. Если работа планируется непостоянная, допустимо использовать втулки.
4. 4. Корпус – прочный и сделанный точно по размерам. Конструкция должна обеспечить отсутствие зазоров между узлами механизма.

Лебедка своими руками ВАЗ 2121 НИВА. Гаражные будни.

Шестерня Глиста

Раму собирают из двух кусков швеллера с широкой полкой 200 мм, различных по размерам: 300 и 400 мм. Длинный располагается с правой стороны, где устанавливают шестерню и ручку привода.

А еще интересно: Нива шевроле установка кондиционера — Автожурнал MyDucato

Используются также отрезки 4-миллиметрового металла. В швеллерах размечают и высверливают сквозные отверстия под вал, а также еще 4 для боковых пластин.

Это две детали прямоугольной формы с треугольным вырезом в углу справа снизу.

Собирают в такой последовательности:

• на оба конца вала устанавливают подшипники или втулки из латуни;
• надевают пластины и закрепляют на швеллере болтами с гроверами под гайки;
• насаживают шестерню на вал, фиксируют шпонкой, устанавливают металлическую втулку;
• окончательно собирают сначала со стороны длинного швеллера, затем короткого.

Механизм готов к использованию в любых целях. Он незаменим в строительстве, им вытаскивают автомобили, устанавливают в гараж. Для уменьшения нагрузки на барабан применяется система блоков.

Устройство недолговечно в использовании из-за некачественных материалов. Для изготовления храповых колес берут слишком тонкий металл. Они наборные из пластин общей толщиной 2 мм. Их требуется сварить по технологии электрозаклепок. «Собачку» делают из стальной пластины 4 мм, в оригинале только 2. Теперь механизм мощнее вдвое.

Конструкцию расширяют, чтобы поместилось больше стального каната. Для основы барабана используют водопроводную трубу, корпус – из железа 3 мм, уголков. На всех разъемах – пальцы и шплинты. Входит до 8 метров троса толщиной 4 мм.

Приводят в действие такими операциями:

• «собачки» поднимаются флажком;
• рычаг двигают в сторону человека;
• происходит фиксация механизма.

Теперь можно вытянуть трос и приступать к работе.

Советы, касающиеся сборки и эксплуатации

• При сборке самодельной лебёдки следует внимательно отнестись ко всем деталям. Это позволит избежать возможных неприятных последствий, которые могут проявиться из-за некачественной конструкции.
• Ни в коем случае не надо форсировать процесс сборки. Как говорится, поспешишь — людей насмешишь. Лучше потратить лишний час, чтобы уже точно разобраться во всём, чем потом пожинать плоды своей поспешности.
• Нужно обратить внимание на коммутацию и монтаж электрической проводки. Пульт управления лебёдкой рекомендуется закрепить подальше от вращающихся деталей. Это снизит риск получения травм, которые могут быть впоследствии получены по неосторожности или в результате поспешных действий.

Еще один вариант лебедки из стартера для хозяйственных нужд

Для изготовления понадобятся:

• Автомобильный стартер б/у с исправным мотором;
• Маховик с шестеренкой;
• Стальной колесный диск, или два тормозных диска – для изготовления барабана;
• Мощный подшипник с подиумом (подойдет б/у ступица в сборе);
• Уголки, швеллера – для изготовления станины;
• Инструмент привычный – болгарка, сварочный аппарат, дрель.

Стартер можно взять от «Жигулей», если вам не нужно перемещать грузовые автомобили. Остальные элементы конструкции, – какие найдете. В данном случае использовался маховик от «Газели», ступица и ШРУС от ВАЗ 2108, тормозные диски от него же.

Диски скручиваем между собой в виде барабана для троса,

остальные элементы конструкции воссоздают сборку оси переднего колеса. С той лишь разницей, что корпус ступицы будет приварен к станине лебедки, а на «гранату» ШРУСа прикреплена шестерня маховика.

Станина варится из мощного швеллера и уголков. На этом элементе конструкции нет смысла останавливаться, разве что обращаем внимание на прочность.

Готовую конструкцию из барабана и опорного подшипника привариваем к станине. Обратите внимание, что вся силовая часть держится на одной опоре. Ничего страшного в этом нет, ступичный узел выдерживает такие нагрузки постоянно.

Наружную «гранату» ШРУСа привариваем к маховику. Качество сварки должно быть высоким, поскольку этот узел будет сильно нагруженным. В данном варианте использовалась архитектура шестерни. Муфта обточена под посадочное место ШРУСа.

«Семь раз отмерив», привариваем проушину для крепления корпуса стартера.

Как своими руками собрать электрическую лебедку для гаража

В данном случае для изготовления самодельного устройства будем использовать не цепную передачу, а червячную (необходимые детали можно позаимствовать от какого-нибудь старого шестеренчатого редуктора).

Cоветуем: Изготовление барашковых гаек и винтов своими руками

Сразу хотим отметить, что данная конструкция будет «заточена» на большую грузоподъемность, чем предыдущий вариант. Ну и в целом лебедка будет помощнее, так как используется не мотор от стеклоочистителя, а асинхронный (или индукционный) электродвигатель, который работает от сети 220В.

Материалы, которые потребуются для работы:

• червячная передача;
• корпусные подшипники;
• листовой металл;
• стальной кругляк;
• электродвигатель.

В первую очередь необходимо собрать редукторный блок. Для этого используем детали из листового металла, червячную передачу и пару корпусных подшипников. В качестве вала выступает стальной кругляк.

Ведущий вал с резьбой располагается в нижней части блока, а зубчатая шестерня — сверху. Кстати, для крепления ведущего вала («червяка») также используются корпусные подшипники. На ведущий вал насаживаем металлический шкив.

Из листового металла вырезаем площадку, на которой устанавливаем электродвигатель и редукторный блок. Соединяем шкивы на валу двигателя и редуктора с помощью ремня.

Вырезаем два круглых диска из листа металла и привариваем их к куску круглой трубы. В результате у нас получилась катушка для наматывания стального троса.

В дисках надо просверлить отверстия по центру — для установки вала. Обратите внимание — он приваривается только с одной из сторон. С другой стороны надо будет приварить втулку. Надеваем катушку на вал шестерни (смотрите фото ниже).

С другой стороны барабана крепим пластину металла с подшипником. Пластину привариваем к основанию.

После этого площадку с двигателем и редукторным блоком привариваем к стальным уголкам. Еще два уголка нужно приварить для жесткости.

На катушку наматываем стальной трос, к концу которого крепим крюк. Такая электролебедка без проблем сможет поднять груз весом до 200 кг. Но способна она и на большее — нужно проводить испытания.

Пошаговый процесс изготовления самодельной электролебедки можно посмотреть на видео.
