Когда и почему нужна регулировка рейки

Для проверки узла на станциях технического обслуживания используют люфтомеры. Но человек в силах самостоятельно определить корректность работы без оборудования.

Признаки того, что необходимо подтянуть регулировочный винт:

1. Наличие постороннего шума в передней подвеске при движении по неровному покрытию.
2. Ухудшение управляемости. Водителю трудно удержать машину при прямолинейном движении.
3. Удары в руль при преодолении неровностей дорожного покрытия.
4. Люфт рулевого колеса.

Подклинивание руля при движении свидетельствует об износе комплектующих рулевой рейки. Подтянуть регулировочный элемент не удастся. Необходимо выявить и заменить вышедшие из строя детали.

Как ПОДТЯНУТЬ рулевую рейку с ГУР ? Стоит ли ее РЕМОНТИРОВАТЬ ?

Регулировка рулевой рейки ВАЗ!(как подтянуть рейку)

Конструкция рулевой рейки для ВАЗ -2108 Фенокс

Как настроить узел в гараже своими руками?

Часто на форумах автолюбители задают один и тот же вопрос об этой процедуре. Многие не хотят ради такой простой процедуры ехать на СТО и тратить на это деньги. Людей интересует алгоритм действий для настройки и подтяжки. Но нужно запомнить, что подтяжка может не решить проблему люфтов целиком и полостью. Это все из-за того, что передающая пара, а именно рейка и шестеренка, имеет износ. К тому же этот износ неизвестен. Регулировка рулевой рейки не вызовет трудностей, но важно поставить грамотный и правильный диагноз.

Когда износ неизвестен, постановка диагноза становится трудным процессом.

Для более точного диагноза необходимо всегда выполнять вскрытие узла. Здесь все-таки не лишним будет поездка в СТО. Чтобы выполнить обыкновенные процедуры настройки и подтяжки, пригодится помощь друга, а также гараж со смотровой ямой и набор инструментов.

Прежде чем начать подтяжку, машину следует закрепить, а колеса должны быть установлены прямо. Используя люфтомер, следует промерить люфты на переднем колесе. Он не должен быть более 10-ти градусов.

Для подтяжки рейки существует специальный винт. Его можно найти в торцевой крышке рулевой системы. Если эта операция проводится впервые, то поможет инструкция или паспорт на авто. Подтягивать винт нужно медленно и постоянно контролировать ход руля, уровень люфта и стук в рулевой колонке.

Марок автомобилей сегодня очень много. И на каждом авто свои секреты. Давайте рассмотрим, как выполнить эту процедуру на популярных моделях.

Регулировка рулевой рейки ВАЗ(как подтянуть рейку)Можно ли отрегулировать рулевую рейку ВАЗ 2115

Регулировка рулевой рейки Славута -Таврия

Как подтянуть рулевую рейку на ВАЗ 2110, 2112, 2111, 2114 и 2115

Как выполняется регулировка

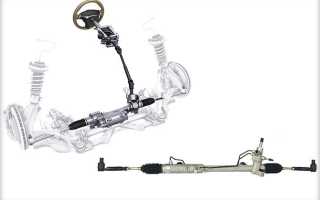

Принцип действия узла основывается на смещении планки с помощью шестерни. На краях планки монтируются рулевые тяги. Они соединены с колесными механизмами. При вращении рулевого колеса шестерня, расположенная на валу, смещает планку с зубьями в нужную сторону.

Чтобы исключить люфт в рейке, элементы зубчатой пары плотно прижаты друг к другу. При этом рулевое колесо свободно вращается без прикладывания больших физических усилий. Износ поверхности приводит к некорректной работе узла.

Подтягивая регулировочный элемент, детали зубчатой пары прижимают друг к другу. Так удается устранить люфт рулевой рейки.

Перетяжка винта приводит к сильному прижиму комплектующих. При этом между ними образуется сильное трение. В таком случае свободный поворот руля будет затруднен. Скорость износа комплектующих увеличится. Неправильная регулировка ухудшает работоспособность рулевой рейки.

Тонкости и нюансы замены сайлентблока передней подвески, полезные советы — об этом читайте здесь.

Ремонт рулевой рейки Subaru .Ремонт рулевой рейки Subaru Outback в СПБ

Проще, но еще дороже: что ломается в рулевых рейках с ЭУР, и как их ремонтируют

Особенности работы

Перед тем, как начать разговор о типах электроусилителей и их характерных проблемах, скажем пару слов об алгоритме их работы. Сразу после пуска двигателя выполняется самодиагностика системы – подтверждается ее работоспособность. В нейтральном положении электромотор не работает: вся система находится в ожидании активных действий.
Как только вы начали вращать руль, сигнал от датчика угла поворота и крутящего момента поступает в ЭБУ, а тот в свою очередь дает команду электромотору, который облегчает вам жизнь. Причем характер работы электроусилителя будет разным в зависимости от скорости автомобиля: таким образом достигается прогрессивность работы ЭУР. Пройдя поворот и понемногу снимая усилие с руля, система вернет колеса в нейтральное положение.

Статьи / Практика Дорого и сложно: что ломается в рулевых рейках с ГУР, и как их ремонтируют Реечный рулевой механизм с интегрированной системой гидроусилителя рулевого управления или, проще говоря, рейка с гидроусилителем – это то, ремонта чего надеется избежать хозяин любого подер… 36898 0 5 25.01.2017

Наверняка владельцы переднеприводных автомобилей с поперечным расположением двигателя замечали, как автомобиль при активном старте немного уводит в сторону. Обусловлено это разной длиной приводных валов с правой и левой сторон. Так вот, модели с электроусилителем могут еще и немного подруливать колеса, компенсируя тем самым увод. В целом усилие на рулевом колесе полностью под контролем ЭУРа – а потому именно на его совести та «пустота руля» и «искусственность усилия», о которой так часто говорят и на которую сетуют многочисленные журналисты.

Какими бывают электроусилители

Эти системы разделяют прежде всего по месту установки силового блока (электромотора): на рулевой колонке (почти под рулем) или на рулевой рейке. В первом случае рулевой механизм будет самым обычным, например, как в «восьмерке» или Nissan Micra, а во втором в конструкцию интегрирован электромотор или привод. Сегодня на практике мы рассмотрим более интересный вариант с усилителем на рейке.

На самом рулевом механизме электромотор может быть установлен по-разному – либо отдельно, либо являясь частью корпуса этого рулевого механизма. Различают также и тип привода штока рейки: дополнительной шестерней или подвижным соединением винт-гайка.

1 / 3

2 / 3

3 / 3

В последнем случае электромотор может передавать вращение через ременную передачу, либо привод может быть прямым (как в рейках Lexus GS).

Для понимания, когда же и на сколько нужно «помогать» водителю вращать руль, система использует данные с нескольких датчиков – это датчик крутящего момента на валу шестерни рулевого механизма, датчик положения рулевого колеса, датчик частоты вращения коленчатого вала и датчики скорости вращения колес. Единственным датчиком, который относится непосредственно к системе ЭУР, является датчик крутящего момента.

Подробнее об устройстве

Теперь рассмотрим три различных варианта конструкции: рулевые рейки с дополнительной шестерней, рейки с параллельным приводом и рейки с прямым приводом. Каждая из них имеет свои плюсы и минусы – сейчас мы обозначим, какие.

Рейки с дополнительной шестерней имеют в своем составе электромотор, который через червячную передачу вращает шестерню, очень похожую на ту, что мы вращаем через рулевой вал. На самой рейке же в этом случае имеются две насечки зубьев. В этой конструкции все неплохо – вот только потери на трение высоки: все-таки это червячная передача. При этой конструкции электромотор зачастую имеет свой собственный корпус.

Рейки с параллельным приводом – так называют механизм, в котором вращение от электромотора через ремень передается на гайку, или, если сказать точнее, на пару «винт-гайка».

Винтом здесь выступает шток с нарезанной резьбой с одной стороны и насечкой зубьев с другой.

Между гайкой и винтом заложены шарики, через которые передается вращение – они же выступают в роли подшипника. Работает это так: когда вы начинаете вращение рулевого колеса, приходит в действие электромотор, вращающий гайку в ту или иную сторону, помогая вам поворачивать руль.

Рейки с прямым приводом – третий вариант, в котором корпус рулевой рейки частично является корпусом электромотора, а шток рейки проходит внутри него. Вращение от электромотора передается через уже известную нам пару «винт-гайка».

Итак, это основные типы конструкций. Общение с мастером сервиса позволило нам выяснить еще одну немаловажную особенность: есть принципиальная разница между японскими и европейскими рейками. Японцы блок управления электроусилителем «прячут» подальше от самого рулевого механизма – в результате к электромотору тянется длинный шлейф проводов для управления, связи и диагностики. Европейцы же блок управления монтируют рядом с электромотором или прямо на нем.

Какой из подходов верный, сказать тяжело. В случае с «японцами», чтобы снять всю систему, необходимо вытянуть несколько метров проводки и найти сам блок управления – но блок в таком случае находится в безопасности. С европейской же рейкой не будет проблем в плане демонтажа: отсоединил два-три разъема, выкрутил пару болтов крепления – и все. Однако блок управления в такой схеме подвержен различным воздействиям извне.

Первичная диагностика

Первичная диагностика поступившего в сервисную зону автомобиля строится на данных, полученных от хозяина автомобиля: например, стук постоянный или только при вращении, закусывание руля, неравномерное усилие на рулевом колесе или его отсутствие. Основываясь на этом, рейку демонтируют и подключают к специальному стенду (у нас это MSG MS561) и считывают ошибки. С помощью стенда имитируют работу двигателя на различных режимах и более детально изучают работу рулевого механизма. Делается это, чтобы локализовать неисправность и понять, кроется ли проблема в «железе» или в электрике.

1 / 5

2 / 5

3 / 5

4 / 5

5 / 5

По порядку о проблемах

Сначала поговорим о механической части системы. Здесь все так же, как и с другими рейками: практически любая проблема связана с разрывом пыльников рейки и попаданием внутрь нее воды и грязи. Вода – это неизбежная коррозия, а грязь – чрезмерный износ трущихся поверхностей.

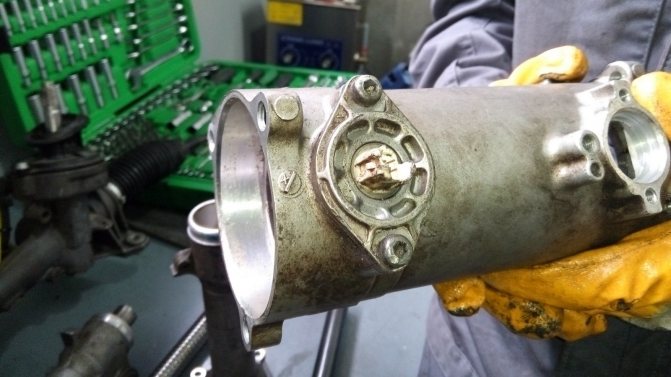

Износ боковой втулки – пожалуй, самое безобидное, что может случиться со штоком рейки. Вымывание смазочного материала из пары винт-гайка может привести к закусыванию в паре или даже заклиниванию рулевого механизма в одном положении.

В механизмах с параллельным приводом попадание влаги на ремень приводит к резкому возрастанию его износа и, в конечном итоге, разрыву. Резко возросшее усилие на руле – вот что ощущает водитель в таком случае.

Редко, но бывает так, что из-за влаги подшипник электромотора подвергается коррозии – тогда вы услышите неистовое завывание последнего при работе.

Износ в зубчатом зацеплении вала-шестерни и штока рейки – тоже потенциальная причина разрыва пыльника. Но здесь болезнь можно попытаться вылечить, поджав упор штока.

Справляясь у мастера о влиянии воды на электромотор, если привод прямой, мы узнали, что особых проблем с самим мотором быть не может – добротная изоляция проводов делает свое дело.

Разобравшись с механикой, переходим к «источнику силы» – электрической части. Потенциальных проблем здесь не так много, но почти все они связаны с солидными затратами.

Например, если электронный блок управления системой установлен на рейке, то он зачастую никак не защищен, потому прилетевший откуда-то камешек может разбить крышку блока. И даже если вы заметите это сразу же (что маловероятно), блок все равно придется отправить под замену. При этом, говоря «блок», мы имеем в виду всю рейку, потому как блоки отдельно не поставляют, и на данный момент осуществляются только скромные попытки ремонта этого элемента. Но все попытки разбиваются о неприступную стену отсутствия софта для программирования процессоров ЭБУ.

Выход из строя датчика крутящего момента – еще одна малоприятная ситуация на дороге. В этом случае ЭУР «не понимает», с какой частотой и усилием помогать вам вращать руль и в какую сторону.

Полностью усилитель не отключится, так как он «возьмет» данные датчика скорости и угла поворота рулевого колеса, но на щитке начнет светиться индикатор неисправности ЭУР. Более того, может случиться так, что вращать руль вам будет необходимо вправо, а электромотор будет «крутить» его влево.

Сами датчики могут быть аналоговыми или цифровыми, потому и проблемы у них соответствующие. Аналоговые «страдают» износом: проявляется это в различном усилии на руле или уводе механизма от центрального положения.

Цифровые, впрочем, также страдают от износа, но только не самого датчика, а шлейфа, который может банально перетереться.

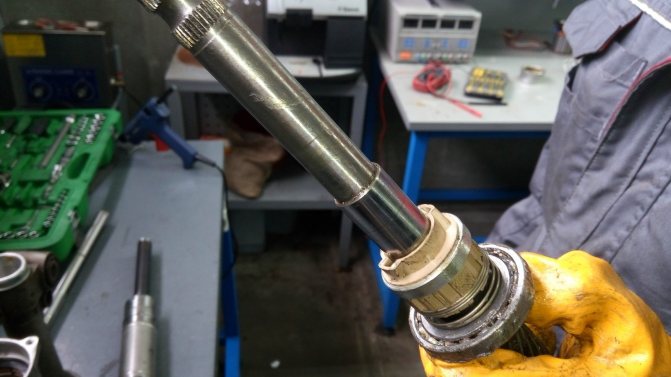

Лечим рейку

Механические проблемы со штоком рейки не лечатся никак. Коррозия, чрезмерный износ резьбы или зубьев отправят вас за покупкой нового штока – ни шлифовка, ни какая-либо иная обработка здесь не предусмотрены. Если же со штоком все в порядке, а причиной стука стал износ боковой втулки или увеличенный зазор в зубчатом зацеплении, то втулку можно без проблем заменить, а зазор отрегулировать, подтянув упор штока (так же, как и в случае с гидравлическими усилителями). Собственно, каких-то других решений проблем по «железу» просто нет.

Статьи / Практика Рули и слушай: как диагностировать проблемы рулевой рейки, и чем они чреваты Рулевой механизм в иерархии важности, несомненно, стоит на одной ступени с тормозами — оттого и внимание к его техническому состоянию должно быть соответствующее, и «прислушиваться» к автомо… 22344 2 6 16.11.2016

А вот с электрикой, как уже говорилось выше, куда ни глянь – всюду одни расстройства. Если считываемые ошибки связаны с неправильной эксплуатацией, то их можно попытаться удалить – но если это поломки… Тогда решения нехитры, но дороги. Судите сами: малейшая трещина в крышке блока – это в большинстве случаев замена всей рулевой рейки. Коррозия подшипника электромотора означает два пути решения проблемы: замена электромотора с блоком управления или опять-таки замена всей рейки в сборе. Кстати, замена в сборе – это вердикт любого официального дилера: завод-изготовитель обычно попросту не закладывает возможности ремонта и восстановления рулевого механизма с ЭУР.

А если привод прямой, и внутрь попала вода, то что тогда будет с электродвигателем? К счастью, ничего: его промоют бензином, высушат и снова отправят на службу. Касательно этого элемента ЭУР мастер вообще заметил, что еще ни разу не встречал проблем, связанных с выходом из строя мотора системы.

Поломка датчика крутящего момента лечится заменой датчика. Единственным утешением для конструкции с аналоговым датчиком может быть возможность небольшой корректировки (±1°) ЭУРа. Но если гнездо датчика разбито значительно, то корректировка уже не поможет.

Одной из самых распространенных причин выхода из строя датчика является повреждение пыльника, который установлен над ним. Он от постоянной влаги начинает гнить и в конце концов разрушается, отправляя датчик под замену – если такая возможность есть. Если ее нет, то… Вы, наверное, уже догадались: замена рейки в сборе. Но самое обидное, что может случиться, так это банальная поломка разъема на рейке, ведь в этом случае тоже ничего, кроме замены рейки в сборе, уже не поможет.

Если вам повезло, и рейку отремонтировали

По завершении работ рейку собирают и устанавливают на автомобиль.

После установки необходимо произвести инициализацию или адаптацию ЭУР. Действие это крайне важное, поскольку позволяет «научить» рейку видеть все датчики и крайние положения. Если этого не сделать, то электромотор будет крутить «до победного», в результате чего в конце хода шток с немалой силой ударится в упор. После же выполнения адаптации система за 5 градусов до крайнего положения резко снизит усилие, предохранив шток от удара.

Кстати, есть еще один небольшой плюс, связанный с адаптацией и самим принципом работы электрического усилителя. Если помните, в системах с гидроусилителем нельзя длительное время удерживать руль в крайнем положении – это чревато перегрузкой и поломкой насоса. А вот с правильно адаптированным ЭУР в любом положении все будет хорошо.

В завершение

Несмотря на кажущуюся простоту системы электроусилителя рулевого управления и фактическое отсутствие необходимости его обслуживать, стоит помнить, что это по-прежнему одна из самых важных систем автомобиля. Ведь ЭУР помогает контролировать направление движения – иначе говоря, делает передвижение подвластным вашей воле. Используя показания датчиков колес, двигателя, рулевого колеса, ЭУР требует к себе удвоенного внимания – поэтому при появлении малейших странностей в его работе не ждите «восстания машин», а отправляйтесь на диагностику.

Особая благодарность в подготовке материала и консультациях компании Мастер Сервис (MSG), контактные данные +7 (800) 350-99-23 (Москва), +380 (57) 738-33-08 (Харьков).

Опрос

А вы сталкивались с проблемами ЭУР?

Ваш голос

Всего голосов:

Регулировка рулевого механизма: особенности

Чтобы правильно подтянуть рулевую рейку, лучше проводить работу вдвоем с помощником. При этом один человек будет менять степень затяжки, второй – контролировать свободный ход руля.

Потребуется максимально подтянуть детали, не увеличив при этом усилие, необходимое для поворота рулевого колеса.

Расположение регулировочного винта на разных автомобилях отличается. Чтобы выявить деталь, необходимо осмотреть механизм в месте соединения рулевого вала и рейки. Винт имеет контргайку, фиксирующую его в неподвижном положении.

Для облегчения ремонта деталь зачищают. Въевшиеся загрязнения удаляют металлической щеткой. На резьбу наносят специализированные химические составы, облегчающие прокручивание.

На некоторых моделях, чтобы подтянуть рулевую рейку, нужен специализированный инструмент.

Можно приобрести ключи в магазине или изготовить самостоятельно. Для этого потребуется опыт в проведении сварочных и токарных работ.

Рекомендации

По окончании регулировок рейку также следует проверить на ходу. Важно обратить внимание на то, что после поворота руля, само рулевое колесо должно без помощи водителя возвращаться в нулевое положение (руль прямо). Если руль приходится докручивать руками (руль не возвращается в ноль), это говорит о явных проблемах с рейкой (сильная затяжка регулировочной гайки, подклинивание и т.д.).

Чтобы проверить возврат руля, достаточно пройти поворот и на выходе из него нажать на газ, кратковременно убрав руки с руля. Если руль не стремится к возврату в нулевое положение и его нужно поворачивать самостоятельно, тогда гайка на рейке может быть перетянута и требуется ослабление.

Источник

Как отрегулировать рулевую рейку

Чтобы подтянуть рейку, устанавливают машину на подъемник. В гаражных условиях используют эстакаду или смотровую яму. Для облегчения поворота колесных механизмов разгружают переднюю подвеску. Для этого поддомкрачивают переднюю часть корпуса. Работы проводят в следующей последовательности:

1. Установить транспортное средство на смотровую яму или эстакаду.
2. Исключить самопроизвольное прокатывание машины. Для этого под задние колеса установить противооткатные устройства.
3. Поднять переднюю часть кузова машины. Степень поднятия регулируется отдельно для каждого случая. Полностью отрывать колеса от поверхности нет необходимости. Достаточно снизить нагрузку на переднюю ось.
4. Осмотреть механизм на предмет повреждений деталей. При выявлении поломок комплектующие заменяют новыми.
5. Очистить элементы регулировки от загрязнений. Если детали защищены пластиковой заглушкой, ее извлекают. Способ демонтажа у разных моделей отличается. Перед работой изучают руководство по эксплуатации.
6. Ослабить контргайку, защищающую винт от самопроизвольного выкручивания.
7. Регулировать степень прижатия зубчатой пары. Чтобы определить, как правильно подтянуть рулевую рейку, помощник в салоне автомобиля периодически вращает руль. При этом физическое усилие не должно увеличиваться.
8. Зажать контргайку, удерживая винт в неподвижном положении.
9. Установить пластиковый колпачок на посадочное место.
10. Опустить автомобиль.
11. Проверить работоспособность механизма в движении.

Если при движении автомобиля механизм подклинивает, потребуется полная разборка узла. В таком случае подтянуть рейку не удастся.

Процесс регулировки рулевой рейки на ВАЗ 2110

Теперь разберемся, как же отрегулировать рулевую рейку на ВАЗ 2110. Для этого вам понадобятся тиски, в которых рулевая рейка зажимается. Сделайте ее максимально неподвижной, подложив бруски из дерева.

• Возьмитесь руками за усы рейки, пошатайте их, чтобы определить, насколько велик люфт.
• Чтобы этот самый люфт убрать, возьмите специализированный ключ. Они продаются почти во всех магазинах запчастей, специализирующихся на ВАЗ.
• Вставьте ключ и поверните его против часовой стрелки примерно на 10 или 15 градусов.
• Еще раз возьмитесь за тяги и подергайте.
• Если люфт после проведенной операции остался, подтяните рейки еще на такое же количество градусов. Делать это нужно до тех пор, пока люфт не пропадет совсем.

Для каждого отдельного автомобиля характерна своя выработка, потому определенного момента затяжки не существует. Старайтесь не перетянуть рейку, поскольку из-за этого существенно усложнится процесс поворота руля.

Выполнив подтяжку нашего сегодняшнего героя, закерните гайку упора, обмяв резьбу картера.

Проверьте зазор между гайкой упора и упором рейки нужно обязательно. Его максимальный показатель может составлять не более 0,2 мм.

1Причины и признаки неисправности

Если при поломке каких-то запчастей в машине, это можно и не заметить, то если возникнут проблемы с рулевой рейкой, водитель сразу это поймет:

• когда поворачивают руль, слышится стук в рейке
• колеса автомобиля поворачиваются в режиме, отличном от обычного, то есть пи повороте руля, колеса поворачиваются в меньшей степени, ил же, наоборот, в большей
• осуществлять контроль машины становится труднее
• руль в центральном положении находится без применения каких-либо усилий
• только при подогреве гидроусилителя до 50 градусов для поворота руля требуется применить усилие

Рассматриваемые признаки могут проявляться как по отдельности, так и все вместе, но в любом случае, водитель не сможет не обратить на это внимания.

Стоит отметить, что чаще всего, сбой в работе рейки происходит не по причине выхода ее из строя, а просто по причине ее расхлябанности, именно по этой причине, каждый водитель должен уметь подтягивать рулевую рейку.
