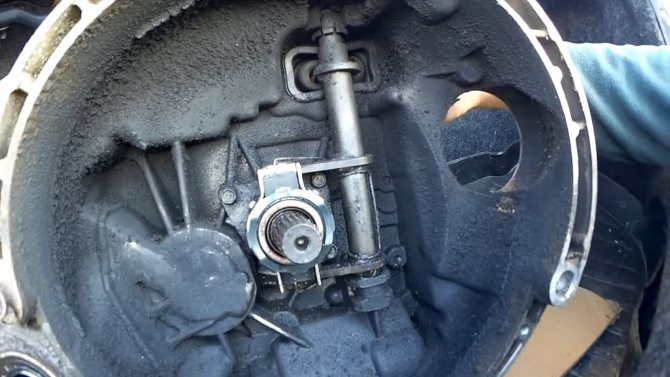

Устройство сцепления Лада “Гранта”

Основные элементы сцепления:

• маховик;
• корзина с ведущим диском;
• ведомый диск;
• вилка с рычагом;
• трос в оболочке.

Крутящий момент с коленвала передается на маховик, к которому корзина с ведущим диском прижимает ведомый диск. Последний, в свою очередь, передает момент вращения на вал КПП. При нажатии на педаль сцепление трос сцепления Лада “Гранта” натягивается, заставляя вилку сцепления нажать на лепестки корзины. Ведомый диск перестает прижиматься к маховику и механическая связь между коленвалом и КПП разрывается.

Особенность сцепления Лады “Гранта” — механизм саморегулировки, благодаря которому во время эксплуатации автомобиля нет необходимости подстраивать длину троса сцепления. Однако после замены деталей регулировка троса сцепления “Гранта” необходима.

Замена троса сцепления лада гранта авто ваз

Замена троса сцепления рено логан, сандеро, лада ларгус

О сцеплении на гранту, и качество комплектующих.

Отзывы

Регулировка сцепления ВАЗ!

Признаки неисправности троса сцепления

Замена троса сцепления Лада “Гранта” необходима в следующих случаях:

• педаль сцепления “проваливается” (трос оборван);
• педаль неравномерно нажимается и возвращается, наблюдаются рывки при трогании (трос сцепления заедает).

Что нужно для замены троса сцепления

Чтобы поменять тросик сцепления, понадобятся:

• ключ на 8;
• линейка;
• плоская отвертка;
• пассатижи;
• новый тросик сцепления.

Подводим итог

Детально рассмотренная нами технология по замене элементов узла сцепления является достаточно трудоемкой процедурой, выполнение которой может оказаться под силу далеко не каждому владельцу. Отрегулировать привод сцепления значительно проще, с чем может справиться даже малоопытный обладатель «ВАЗовской» модели, в частности, Лада Гранта. Если вы сомневаетесь в собственных способностях и полагаете, что замена сцепления вам не под силу, лучше склонитесь к обращению в сервис.

Почему сцепления на Лада Гранта хватило только на 50 тысяч!?

Замена троса сцепления Лада “Гранта”

Демонтаж троса сцепления выполняется следующим образом:

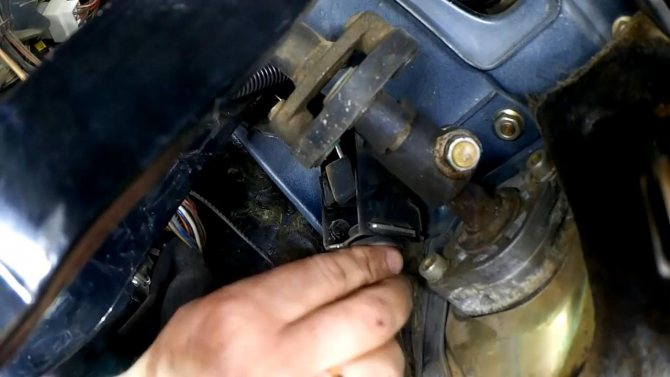

• открутить гайку, крепящую трос к кронштейну педалей (расположена в салоне под передней панелью);
• снять со шпильки упор оболочки тросика;



• при помощи пассатижей демонтировать стопорную скобу, удерживающую ось педали сцепления;
• вытащить ось;
• снять педаль сцепления;
• отсоединить пружину от кронштейна педали сцепления;

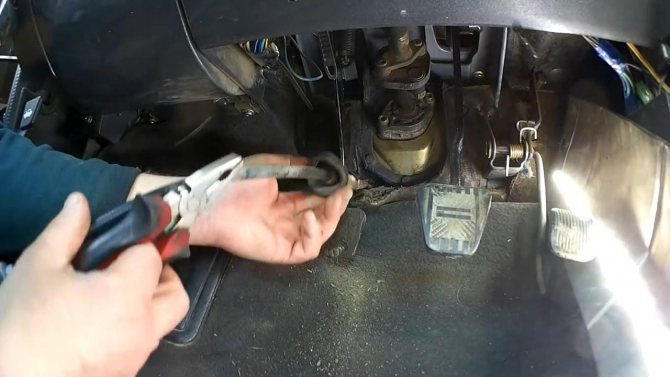

• используя пассатижи, вытянуть и снять стопор наконечника тросика;
• отстыковать наконечник тросика от педали сцепления;
• извлечь уплотнитель оболочки тросика, находящийся в моторном отсеке;



• потянуть наконечник троса сцепления, вставленный в вилку, в направлении движения автомобиля;
• вытащить наконечник тросика из паза вилки;
• отвернуть поводок наконечника троса;
• извлечь направляющую втулку оплетки троса, вставленную в отверстие кронштейна КПП;
• снять трос сцепления Лада “Гранта”, протащив его из отверстия в перегородке между салоном машины и моторным отсеком.

Новый трос сцепления следует предварительно смазать, залив немного масла между оплеткой и тросом. Устанавливается трос сцепления так:

• продеть трос в салон из моторного отсека через отверстие в щитке (перегородке);
• закрепить на пальце педали компенсационный механизм, регулирующий натяжение по мере износа диска сцепления;
• установить педаль сцепления на место и зафиксировать ее ось;
• зафиксировать упор оболочки тросика на шпильке, расположенной на кронштейне блока педалей;
• установить уплотнитель троса сцепления на перегородке моторного отсека;
• продеть трос сцепления в отверстие кронштейна КПП;
• установить в то же отверстие направляющую оплетки тросика;
• ввести поводок в нижний наконечник троса сцепления так, чтоб наконечник выступал за торец поводка на 1 мм;
• установить тросик сцепление в рабочее положение, сместив нижний наконечник до упора вперед в направлении движения машины (придется преодолеть сопротивление пружины механизма);
• замерить расстояние между поводком и вилкой сцепления, удерживая тросик в вытянутом положении;

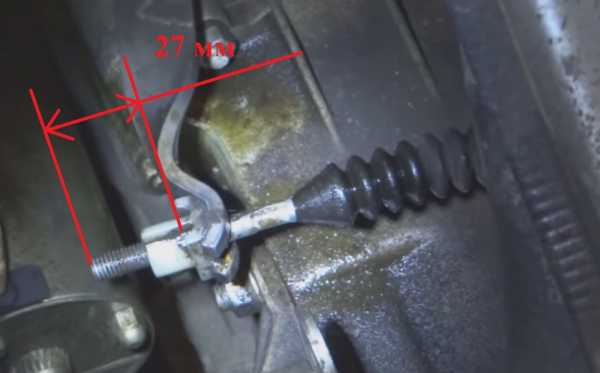

• вращением поводка установить зазор равным 27 мм;
• вставить наконечник тросика в паз на вилке сцепления;
• отпустить наконечник (пружина должна сместить наконечник к вилке, установив его без зазора);
• три раза нажать на педаль сцепления;
• повторно измерить зазор между вилкой и поводком;
• при необходимости подрегулировать трос, вращая поводок.

Регулировка троса сцепления “Гранта” производится только после его установки. В дальнейшем правильную длину троса обеспечивает компенсационный механизм. Он делает так, чтобы трос постоянно находился в слегка натянутом положении. При отклонении от нормы механизм либо добавляет длину троса, либо уменьшает ее.

Педаль сцепления на гранте скрип, щелкает, регулировка

О педали сцеплении на Лада Гранта

Такой узел на любом автомобиле представляет собой элемент трансмиссии, с помощью которого при нажатии педали прерывается передача крутящего момента от двигателя на коробку передач, а далее на ведущие колёса. С его помощью имеется возможность для плавного трогания с места после стоянки автомобиля, или переключения передач во время движения. На автомобиле Лада Гранта сцепление установлено от её предшественницы, Лада Калина.

Этот узел трансмиссии имеет традиционную, беззазорную классическую схему. Это говорит о том, что зазора между нажимной пружиной и подшипником, который выключает сцепление, нет. Его привод посредством нажатия педали осуществляется с помощью троса. Этот узел состоит из маховика, на котором закрепляют корзину. Она обеспечивает постоянный поджим нажимного диска для передачи крутящего момента от двигателя. Этот узел, как и все механизмы, иногда требует регулировок и ремонтов. Поговорим о том, как выполняется регулировка, более подробно.

Регулировочные работы

На этом автомобиле привод осуществляется с помощью троса, который имеет систему автоматического натяжения, или как его ещё называют, компенсатор износа. Если всё сделано и регулировка выполнена правильно, то владельцу автомобиля в процессе эксплуатации нет нужды для регулировок зазоров и заниматься подстройками для педали его выключения.

Как бы то ни было, но проблемы всё-таки иногда случаются. Этому способствуют самые разные причины. В работе могут появиться различные шумы, сцепление щёлкает, педаль скрипит. Могут быть и другие непривычные проявления во время движения на Ладе Гранта.

Правильным зазором считается тот случай, когда его величина между вилкой включения и барашком составляет 27 миллиметров.

После этого следует обязательная смазка всех элементов в педальном узле. При этом нельзя забывать о пластике храповика компенсатора, втулки сцепления, оболочки троса его привода.

Когда выполнена такая регулировка, обычно больше не щёлкает в приводе, а педаль не издает противных звуков.

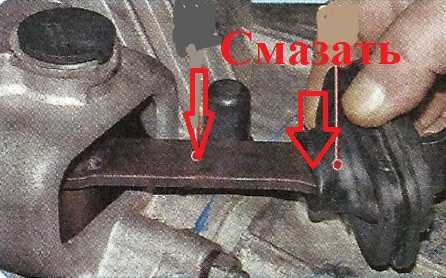

Иногда скрип может издаваться со стороны моторного отсека автомобиля. Его источником может быть поводок наконечника. Для устранения этого скрипа достаточно смазать место контакта пластиковой гайки и вилки выключения сцепления.

В некоторых случаях причиной скрипов со стороны моторного отсека, может быть отсутствие смазки на первичном валу коробки передач. В таких случаях выручает графитовая смазка в баллончике. Для устранения этой неисправности снимают защиту двигателя и смазывают трущиеся части.

Когда источником посторонних шумов выступает трос привода выключения сцепления, его тоже необходимо попробовать смазать графитовой смазкой. Вставляют трубочку баллончика между тросом и кожухом и пробуют смазывать. В случаях, когда это не помогает, меняют трос привода.

Если после проведения всех регулировочных работ со стороны сцепления по-прежнему, слышны посторонние звуки, там что-то щёлкает, а педаль скрипит. Тогда необходимо обратиться в автосервис для более полной проверки этого узла.

Почему ЭСУД определяет ошибку «P0830», пояснение на видео

Хвала автору! Я Тоже жуткий автолюбитель, правда с небольшим стажем…у меня тоже были праворульные, но к сожалению, они не удобны с нашим движением У меня сейчас наверно самая скучная модель тайоты за почти 2 года владения этой машинкой не имела вообще никаких проблем, 1 раз перегорела лампочка в стопе, ну и тормоза с маслом меняла по плану, при том что машине 8 лет, пробег около 150 тыс. разгоняется быстро, едет плавно, маневрена. вместительный багажник и для ее размеров очень удобный и просторный салон, папа на заднем сидении совершенно комфортно себя чувствует, а он у меня крупногабаритный мужчина. после ночи на обдуваемой всеми ветрами стоянке при минус 35 завелась и даже не чихнула ни разу. печка греет отлично, кондиционер охлаждает быстро, расход 6-7 литров 92-го по городу. двигатель 1,5. 106 лошадей,+ при ее размерах влезет в любую дырку на парковке. короче, машина просто отличная. )))

Давно собирался отрегулировать сцепление на своей Гранте. Сделал распечатку вашей статьи. Завтра вооружусь необходимым инструментом и поеду в гараж , чтобы сделать все своими руками пошагово, как описано в статье.

Открываем капот, под воздушным фильтром находится лапка сцепления. На нее одет трос с пластиковым винтом. Слегка нажав на лапку, снимаем трос в бок. Регулируем винт троса и накидываем его обратно на лапку.

При абгоне двигатель ревет чють збросиш абороты выравниваеца

Сцепление под замену! Буксует!

При трогоние присудствуют рывки в чем может быть дело

Регулировка сцепления Лады Гранта своими руками: видеоинструкция

Лада Гранта – один из наиболее популярных автомобилей в России, сделанных после 2010 года. Преимуществом автомобиля считается его доступная стоимость, которая для основной массы жителей нашей страны выступает решающим фактором. Кроме того, Гранта является достаточно дешевой в обслуживании, неприхотливой и надежной, чем не могут похвастаться многие другие модели АвтоВАЗ. Гранта считается одной из самых удачных моделей ВАЗ в новейшей истории производителя.

Однако любая машина нуждается в уходе, и Лада Гранта не станет исключением. Сцепление является системой, требующей повышенного внимания в любом автомобиле. Однако рано или поздно с ним также случаются проблемы. В таком случае потребуется замена троса либо же просто повторная регулировка сцепления на Ладе Гранта. Сегодня поговорим об особенностях конструкции автомобиля, а также разберем некоторые методы, которые помогут решить проблему своими руками.

Особенности сцепления на Гранте

В отличие от более старых моделей, ВАЗ-2190 оборудован автоматической системой регулировки сцепления. За данным узлом следит специальный датчик, поэтому хлопот у автолюбителей значительно меньше. Если вы слышите всевозможные щелчки из автомата, значит, система работает. Вместе с тем система эффективна далеко не всегда. В частности, она не поможет вам в следующих случаях:

1. Если педаль проваливается.
2. Если сцепление полностью не выжимается.

Способы регулировки сцепления

Все работы по диагностике и регулировке проводятся только на заглушенном двигателе. Чтобы выявить необходимость корректировки фрикционной муфты, следует выполнить несколько несложных действий. Нужно нажать два-три раза на педаль – не должно доноситься никаких стуков, скрипов и других посторонних шумов. Педаль должна двигаться свободно, без заедания. Если есть подозрение, что педаль подклинивает, но визуально все в порядке, следует произвести следующие манипуляции:

• выжать педаль рукой до конца;
• отпустить педаль, но сделать это так, чтобы рука находилась на ней, тем самым можно было чувствовать ее движение, но не мешать ее ходу.

Рукой можно почувствовать даже малейшие заедания или рывки при возвращении педали в своё начальное положение. Если наблюдаются характерные подёргивания, необходимо произвести регулировку.

С помощью линейки измеряется расстояние от пола до выступающей наружу части педали. Нужно нажать на нее до конца так, чтобы она упёрлась в пол, затем отпустить. Проводится повторный замер расстояния. Если на линейке будет более 145 мм, в таком случае требуется регулировка свободного хода педали до нормальных значений.

Расстояние полного хода педали должно быть не более 146 мм, допускается меньше. Поводок тросика должен двигаться относительно рычага вилки не более 27 мм. В норме биение фрикционных накладок диска не должно превышать 0,5 мм. Между заклёпкой, удерживающей накладку, и самой накладкой должно быть расстояние не менее 0,2 мм, меньше не допускается.

На автомобиле Лада Гранта устанавливается обычный трос сцепления, ничем не отличающийся от троса, устанавливаемого на предыдущие модели ВАЗ. Разница лишь в том, что на современных авто трос оснащается наконечником авторегулировки натяжения. Механизм удобен тем, что по мере износа деталей сцепления и вытягивания троса, автоматически регулирует натяжение.
