Вопрос о том, как снять бензонасос на автомобилях Лада Калина на просторах всемирной паутины можно встретить нередко. А дело всё в том, что качество нашего бензина и способность к стабильной работе этой детали не могут «ужиться» в мирной среде. Поэтому необходимость в полной замене или ремонте этого устройства для владельцев Лада Калина встречается с завидной периодичностью.

На видео замена бензонасоса на Лада Калина:

Замена бензонасоса

Для доступа к бензонасосу Лада Калина, необходимо откинуть заднее сиденье, убрать утеплитель (при наличии), после чего приступить к демонтажу устройства.

Инструмент для работы

• Отвёртка с плоским и крестообразным жалом.
• Молоток.
• Плоскогубцы.

Пошаговый порядок работ

1. Отключаем минусовую клемму с АКБ.
2. Открываем доступ к защитной крышке.

Чтобы не потерять, складываем болты в одно место.

Под декоративной крышкой виден бензонасос и ПЫЛЬ!

Колодка отмечена красной , а штуцеры зелёной стрелкой.

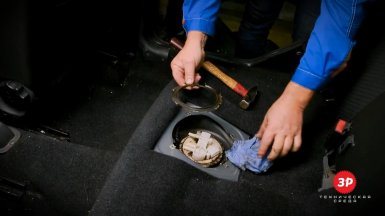

Наносить удары следует лишь по кольцу.

Успешно демонтированный бензонасос.

Замена сетки бензонасоса

Сеточка бензонасоса вблизи

Когда бензонасос снят можно провести ревизию фильтрующей сетки. Это так называемый фильтр грубой очистки. Для этого, надо разобрать бензонасос, и заменить фильтрующий элемент.

Слева новая, справа старая сеточки бензонасоса

Замена бензонасоса на ВАЗ 2110, 2112, 2109, 2114

Замена сетки бензонасоса на Лада Калина, Приора , Гранта, ВАЗ 2110 … 2115

как проверить бензонасос ВАЗ (на примере Лада Калина)

РУКОВОДСТВО ПО ЗАМЕНЕ

Как самому поменять бензонасос, рассмотрим на примере Hyundai Solaris.

1. Открутите болты крепления и снимите подушку заднего ряда сидений.
2. Срежьте канцелярским ножом герметик.
3. Снимите фишку электропитания.
4. Пассатижами ослабьте самозатягивающийся хомут и снимет шланг отвода паров бензина к адсорберу.
5. Снимите подающий топливный шланг.
6. Освободите из кронштейна вентиляционный шланг, идущий к адсорберу паров бензина.
7. Открутите винты крепления и снимите прижимную пластину.
8. Вытащите топливный модуль.
9. Снимите резиновый уплотнитель.
10. Отсоедините фишки электропитания.
11. Рекомендуем снять ДУТ, чтобы не повредить его в процессе разборки модуля.
12. Извлеките стопор наконечника топливной трубки.
13. Снимите трубку и уплотнительное кольцо.
14. Отожмите фиксаторы металлических направляющих, после чего разъедините части корпуса.

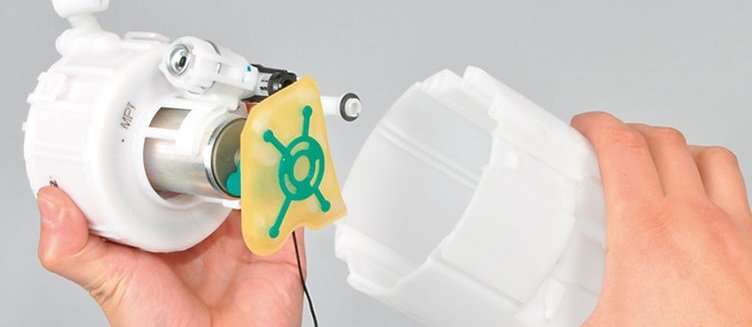

15. Освободите защелки и вытащите корпус фильтрующего элемента в сборе с регулятором и бензонасосом.
16. Отщелкните фиксаторы бензонасоса.
17. На новый бензонасос желательно устанавливать чистую сеточку. На этом этапе вам остается собрать все элементы в обратном к снятию порядке.

Замена топливного фильтра или топливного насоса на Kia Rio 3 и Hyundai Solaris Напрямую Бензонасос ВАЗ 2110

Ваз 2110.Не работает,не включается Бензонасос.Причины неисправности

Выводы

Вся вышеописанная инструкция предназначена для того, чтобы даже самый неподготовленный автолюбитель смог самостоятельно снять бензонасос на своей Лада Калина, самое важное, не спешить, проводить всё последовательно и аккуратно!

Погружной топливный насос «Лада-Калина», как и в других автомобилях необходим для подачи бензина в камеру сгорания ДВС. Насос активируется сразу при включении зажигания и поддерживает рабочее давление до тех пор, пока автомобиль не заглушат или не закончится топливо.Бензонасос является частью модуля, в состав которого входят регулятор давления топлива, который изменяет параметры подачи, когда водитель работает педалью акселератора. Также в составе модуля есть датчик, который отправляет данные на приборную панель, на указатель уровня топлива. Помимо этого конструкция топливного фильтра предусматривает наличие мелкоячеистой сеточки для грубой очистки топлива.

Как снять бензонасос на Лада Гранта, Калина, Приора своими руками

Снятие модуля электробензонасоса (МЭБН) выполняется для замены датчика уровня топлива, фильтра грубой очистки топлива, электронасоса или регулятор давления. Рассмотрим, как самостоятельно снять бензонасос на автомобилях Лада Гранта, Калина и Приора.

Потребуется

: крестовая и плоская отвертки, молоток, пустая тара.

1. Снять подушку заднего сиденья (откинуть вперед, снять переднюю часть подушки с петель).

2. Снять крышку бензонасоса (4 винта, отвертка крестовая).

3. Очистить поверхность электробензонасоса от грязи и пыли.

4. Отсоединить разъем с проводами (нажимаем на усик и потянуть).

5. Чтобы при дальнейших действиях не вылилось много бензина, следует сбросить давление в топливной системе. Для этого запустите двигатель и дайте ему поработать на холостых оборотах до полной остановки. Выключите зажигание и снимите минусовую клемму с аккумулятора.

6. Отсоединить топливные трубки (нажать одновременно на пружинные фиксаторы с боков зажима, можно использовать специальные щипцы).

7. Снять фиксирующее кольцо, повернув его против часовой стрелки. Если нет специального съемника (ключ 67.7812-9574), используем большую плоскую отвертку и молоток.

8. Снять модуль электробензонасоса из топливного бака, предварительно протереть поверхность от грязи, чтобы она не попала в бензобак. Аккуратно, не повредите поплавок. Насос опустите в заранее приготовленную тару, чтобы бензин не попал на обшивку салона.

Совет

. После снятия бензонасоса, загляните внутрь топливного бака. При наличии на дне грязи и воды, удалите ее при помощи трубки и шприца.

Процесс снятия бензонасоса также показан на видео:

А вам приходилось самому снимать бензонасос на Lada Granta, Kalina или Priora? Напомним, ранее мы рассказывали, как проверить бензонасос. Кстати, а вы знаете, что для крышки бензобака продается специальный кронштейн?

Признаки неисправностей

Есть несколько признаков, по которым можно определить, что не работает топливный насос «Калина»:

• автомобиль не заводится или практически сразу же глохнет;
• «Калина» при движении дергается;
• автомобиль не развивает максимальных оборотов;
• посторонние шумы или скрежет, доносящиеся из топливного бака.

Схожие симптомы наблюдаются также при засорении топливного фильтра. Поэтому перед тем как снять топливный насос на калине, сперва замените фильтрующий элемент. Если «симптомы» не исчезнут — ремонтируйте или меняйте топливный модуль.

Распространенные неисправности бензонасоса на «Калине»:

• перебои в электропитании агрегата: может выйти из строя реле бензонасоса. В этом случае отобразится диагностическая пиктограмма на приборной панели. Также нарушение электропитания может связано с неплотным соединением в блоке предохранителей;
• засор топливной системы: чаще всего возникает из-за плохого качества топлива, содержащего в себе мелкий мусор и примеси. К поломке бензонасоса ведет чрезмерное загрязнение фильтров грубой и тонкой очистки;
• загрязнение топливной форсунки: приводит к тому что автомобиль самопроизвольно глушится на холостом ходу.

Описанные выше виды неисправностей требуют замены бензонасоса. Единственный тип работ доступный автовладельцу — чистка фильтрующей сеточки.

Замена топливного насоса Калина

Перед заменой ознакомьтесь с эксплуатационным руководством, чтобы изучить расположение элемента топливной системы, специфику примыкающих топливных магистралей и виды крепежа. При работе важно следовать изложенному алгоритму, чтобы не нарушить функционирование системы подачи топлива. Повреждение топливопровода или неправильная сборка топливного модуля могут повлечь порчу мотора и даже возгорание автомобиля.

Для проведения работ автовладельцу потребуются:

• пассатижи;
• молоток;
• отвертки под плоский и крестовый шлиц.

Последовательность замены бензонасоса Lada Kalina

До начала работ нужно «обесточить» «Калину», скинув клеммы аккумулятора. Ремонтные процедуры должны проводиться вдали от огня и мест, где возможно высекание искры.

1. Демонтируем заднее сиденье и обшивку пола;
2. Под сиденьем расположена крышка топливного бака, закрепленная 4-мя «крестовыми» болтами. Откручиваем;
3. Теперь у автовладельца есть доступ к верхней крышке бензонасоса;
4. Теперь требуется «отцепить» от насоса все штекеры и штуцеры. Для удаления штекера питания нужно отжать фиксатор вверх, а штекер потянуть в сторону. Сам штекер питания находится с левой стороны крышки бензонасоса;
5. Для извлечения штуцеров необходимо пользоваться пассатижами. Стопорный фиксатор отжимается рукой, после чего сам штуцер вынимается пассатижами. Главное не перепутать штуцеры: на верхнем фиксатор зеленого цвета, на нижнем — металлического;
6. После демонтажа штуцеров максимально очищаем крышку бензонасоса — грязь не попадет в бензобак;
7. Демонтаж фиксирующего кольца крышки бензонасоса: берем плоскую отвертку, приставляем к контуру кольца и несильно простукиваем молотком так, чтобы кольцо двигалось по часовой стрелке. Фиксатор должен выскочить — крышка будет доступна;
8. Открываем крышку, аккуратно тянем насос вверх, чтобы не повредить примыкающие элементы. Дополнительно смотрим, чтобы в бак не попал песок;
9. Берем новый насос, аккуратно погружаем в технологическое отверстие. Крепим крышку. Далее сборка осуществляется в обратном порядке.

Как заменить бензонасос на ВАЗ 1117-ВАЗ 1119?

Примечание! Топливный насос можно поменять как отдельно от всех других деталей, так и модулем полностью его можно заменить, замена полностью всем модулем выйдет дороже потому что на новом модуле Датчик Уровня Топлива будет присутствовать, регулятор давления и множество других деталей (Просто зачем вам их менять если они у вас и так в нормальном состоянии находятся скорее всего, если у вас и датчик пришёл в негодность и регулятор ещё барахлит тогда всё вместе меняйте), а отдельно если замените бензонасос то это только одна деталь новая, а все другие останутся на своё месте, если вы решили бензонасос отдельно заменить, то в таком случае после снятия самого насоса читайте статью под названием: «Ремонт бензонасоса» в которой всё и описано!

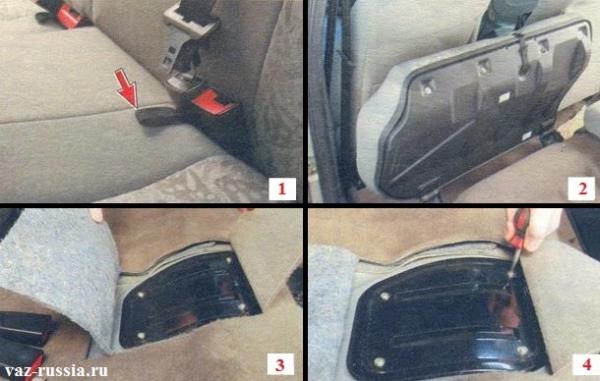

Снятие: 1) В самом начале операции откиньте подушку заднего сиденья чтобы не мешала, делается это очень просто, руками вытаскиваются петли из под внутренней части сиденья (см. фото 1) и после чего потянув за эти петли, подушка у заднего сиденья откидывается как это показано на рисунке под цифрой 2, тем самым у вас открывается доступ к лючку бензонасоса и к самому насосу, как только доступ откроется откиньте стандартный ковролин в сторонку (Там вырезан он специально под бензонасос будет, более подробно на фото 3 смотрите) и выверните четыре винта которые крепят лючок закрывающий сам насос (см. фото 4) и после чего снимите его.

2) Теперь колодку проводов отсоедините от самого насоса, делается это при помощи руки, то есть рукой отжимается фиксатор который удерживает колодку и после чего колодка отсоединяется (см. маленькое фото ниже), затем отсоедините две топливных трубки, для этого одной отвёрткой нажмите на фиксатор крепления одной из трубок, а другой сдвиньте трубку вдоль штуцера и тем самым её отсоедините (см. большое фото), точно такую же операцию проведите с другой трубкой и самое главное после их отсоединения, не перепутайте между собой трубки, потому что они должны подсоединяться строго на свои месте и если вы их наоборот подключите, то автомобиль просто не заведётся, кстати на некоторых моделях (Зависит от года выпуска автомобиля) топливные трубки крепятся с помощью не пластмассовых фиксаторов на которые нужно нажимать и снимать трубки, а при помощи металлических пружинных фиксаторов, так вот если у вас металлические фиксаторы то их нужно будет отжать и после чего отсоединять все трубки.

Примечание! Прежде чем трубки отсоединять, стравить давление топлива не забудьте, это можно сделать некоторыми способами, один из них это вынуть предохранитель который идёт на бензонасос (Данный предохранитель находиться не в монтажном блоке где все другие располагаются, а под крышкой которая рядом с ручкой КПП находиться, поднять эту крышку можно с помощью отвёртки а предохранитель насоса в самой серединке располагается) и завести машину дав ей поработать до того, пока она не заглохнет, второй способ описывается подробно в статье под названием: «Стравливание давления в топливной рампе на ВАЗ», ну и последний третий способ (На самом деле их чуть по больше, но это самые основные из них) очень простой, отсоединяете колодку проводов как это на маленьком фото выше показано и точно так же заводите автомобиль и ждёте пока он заглохнет, как заглох можете ещё раз на всякий случай завести и давление в системе питания после этих процедур будет 100%!стравлено (Время которое вы на стравливание давления потратите, чуть больше одной минуты но не все это делают, а зря, вить это первым делом безопасность, просто если давление не стравливать в системе то при отсоединение топливных трубок из них польётся немного бензина и запачкает ваш автомобиль в связи с этим, кроме того если на бензин попадёт искра то это уже воспламенение что не к чему хорошему не приведёт)!

3) Затем двумя отвёртками прокрутите пластину которая бензонасос на одном месте удерживает против часовой стрелки, до того пока она вырезами не совместиться с выступами на фланце (см. маленькое фото ниже), как только совместиться, снимите пластину и отложите её в сторонку, ну и сам бензонасос после этого извлеките из бака, но только извлекайте его аккуратно не повредите Датчик Уровня Топлива (Просто у датчика поплавок есть, так вот вам этот поплавок аккуратно вынуть из бака придётся), кстати как только бензонасос будет вынут из бака, найдите в том месте где он крепился пластиной уплотнительное резиновое кольцо, если оно будет хоть как то повреждено (Обжато, в трещинах всё к примеру или вообще разорвано в каком то месте), то в таком случае замените кольцо на новое потому что это кольцо отвечает за герметичность и если оно будет повреждено, то при ездё по сильным кочкам бензин будет по не многу вытекать (По капелькам) через это кольцо наружу.

Установка: Новый бензонасос на своё место устанавливается в обратном порядке снятию, пластину которая крепит бензонасос при установке нужно будет ещё немножко дотянуть лёгкими ударами молотка через выколотку и ещё кой что, на бензонасосе стрелка есть (Вы сразу её увидите), поэтому новый насос установите на своё место таким образом, чтобы эта стрелка смотрела чётко в заднюю часть автомобиля.

Рекомендуем: Ремонт и техническое обслуживание двигателей погрузчиков

Дополнительный видео-ролик: Кратко увидеть процесс замены топливного насоса на новый, вы можете в ролике ниже, там всё в картинках и в описаниях к ним показано.

Примечание! Если же вы хотите живого видео-ролика, а не картинок, то в таком случае просмотрите ещё один ролик в котором производиться снятие бензонасоса на примере автомобиля ВАЗ 2110 (На Калине он немного по другому снимается и он не за счёт пластины крепиться а за счёт гаек, но вы всё посмотрите чтобы хотя бы примерно знать как производить замену топливного насоса на автомобиле)!

Для того, чтобы добраться до местонахождения топливного насоса на Ладе Калине, необходимо сначала откинуть задние сиденья и на полу отодвинуть обшивку с утеплителем.

Находим шнурок между замками задних ремней безопасности и тянем вверх, поднимаем оба сиденья. Ниже расскажу, какой инструмент может понадобиться для данного ремонта:

1. Крестовая и плоская отвертки
2. Молоток
3. Пассатижи

Назначение бензонасоса

Если коротко, то главная задача бензонасоса — подавать топливо из бензобака в двигатель автомобиля. Другими словами, бензонасос — это «сердце» топливной системы машины. И если в каком-то из отделов этого «сердца» возникли неполадки, машина не заведётся, так как бензин не дойдёт до форсунок.

Бензонасос автомобиля «Лада Калина»

Конструкция насоса кому-то может показаться примитивной, однако не всё так просто: бензобак в «Ладе Калине» (да и во многих других машинах) расположен далеко от двигателя, так что бензонасос должен быть очень мощным, чтобы подать бензин под нужным давлением на большое расстояние.

Бензонасосы бывают как механические, так и электрические. В «Ладе Калине» стоит электрический бензонасос (так как на данный момент он считается самым современным и эффективным). Как и любое другое устройство, электрический бензонасос «Лады Калины» имеет как достоинства, так и недостатки.

Начнём с плюсов. Этот насос надёжен, его конструкция весьма проста, а главное, — он безопасен, потому что прекращает работать сразу же после выключения двигателя машины.

Что такое бензонасос

Бензонасос является ключевой составной частью системы питания, в его рабочую задачу входит бесперебойная, своевременная подача горючего в систему.

В каждой модели конструкция и местонахождение бензонасоса уникальны, у Лады Калины, это устройство расположено в противоположной стороне от силового агрегата.

С одной стороны, такое расположение позволяет выиграть в технических возможностях машины, но с другой, требуется более мощная работа устройства, нежели у моделей, в которых бензонасос расположен ближе к двигателю.

Для того, чтобы бензонасос у Калины справлялся со своей работой, он представлен в электрическом варианте. Его преимуществами является:

• простота конструкции;
• хорошая подача горючего;
• безопасность.

Но, как того стоило ожидать, электрика у Калины пока что не является сильным местом, она часто выходит из строя, что является главным минусом.

Кроме того, в число недостатков бензонасоса Лады Калины входит повышенный уровень шума, чувствительность к качеству бензина, а также тот факт, что он нуждается в охлаждении.

Вопрос с качественным бензином в нашей стране, к большому сожалению, до сих пор остается не решенным, это является одной из причин, почему топливная система Лады Калины выходит из строя.

Забиваются фильтры, что нарушает работу всего механизма и в итоге, приводит к отказу насоса.

Вот почему фильтры, или, как их еще называют, сеточки, необходимо регулярно менять.

Об этом мы и поговорим, но прежде, давайте разберемся, а какие же бывают неисправности у бензонасоса Калины?

Виды неисправностей:

• Одной из наиболее частых неисправностей насоса является быстрое снижение давления после того, как запускается мотор. Этот факт говорит о серьезных нарушениях, которые могут быть спровоцированы либо дефектом клапана, либо поломкой регулятора уровня давления, вполне возможно, что забились и форсунки. Резкое падение давление приводит к проблемам в запуске двигателя, что, если не исправить поломку, и вовсе может привести к выходу двигателя из рабочего строя.
• Случается и так, что двигатель теряет в мощности, или вовсе, движок не заводится, хоть на холодную, хоть на горячую. Все это случается в случае, когда рвется мембрана или пружина, изнашивается шток или происходит засорение фильтров, причем, последнее происходит чаще, чем что-либо другое.
• В любом случае, обнаружив, что с топливной системой что-то не так, следует прежде всего проверить состояние фильтров, потому что они, из-за некачественного бензина, засоряются довольно быстро, и, лучше менять их своевременно, не дожидаясь проблем. Теперь о том, как самостоятельно поменять сеточку от насоса.

Рекомендуем: Снимаем обшивку передней двери Лада Гранта своими руками

Из-за чего может потребоваться замена сетки?

Две сетки — грязная и чистая

В первую очередь, из-за плохого бензина. Если регулярно заправляться на сомнительных заправках, то выход бензонасоса из строя — только вопрос времени. Очистка бензина от примесей в бензонасосе происходит в несколько этапов, и сеточка бензонасоса — это первая линия обороны, если можно так выразиться. Она первой принимает на себя все крупные частицы примесей и грязи. Пройдя сетку, бензин попадает в фильтр тонкой очистки топлива, затем проходит ещё одну сетку (которая находится возле регулятора топливного давления), и, наконец, идёт через третью сетку (расположенную непосредственно перед форсунками). Если на каком-то из этих участков возникли проблемы, то далеко уехать не удастся. Двигатель машины попросту не запустится. Или заведётся, но будет работать неравномерно, рывками.

рекомендует менять фильтры тонкой очистки через каждые 30 000 километров. А вот насчёт сеточки бензонасоса он никаких рекомендаций не даёт. Поэтому многие автовладельцы забывают менять эту сетку, и вспоминают о ней только тогда, когда двигатель начинает вести себя странно.

Общее правило таково: если машина прошла 60 000 километров, сеточку следует либо почистить, либо заменить. Чистить её целесообразно только в том случае, если на ней нет серьёзных механических повреждений. Но если машина прошла расстояние, указанное выше, то сетка в насосе зачастую бывает изношена до такой степени, что её проще выбросить, чем чистить.

Работа бензонасоса Калины

Устойчивую работу двигателя обеспечивает целый ряд систем и механизмов. Одной из таких систем, в том числе и для Лады Калина, является система питания. Среди составных частей этой системы ключевую роль играет бензонасос, который обеспечивает бесперебойную подачу топлива к деталям впрыска бензина — специальным форсункам.

Преимущества и недостатки бензонасоса

Несмотря на кажущуюся простоту, чтобы понять назначение топливного насоса, требуются некоторые пояснения. Дело в том, что в большинстве случаев, это касается и машин семейства Лада Калина, бензобак расположен от двигателя в противоположной стороне машины. Поэтому требуется эффективная работа бензонасоса, чтобы обеспечить прохождение топлива на значительное расстояние с требуемым давлением.

В конструкции Лады Калина установлен топливный насос электрического типа, как более современное и эффективное устройство.

Среди основных преимуществ бензонасоса можно выделить несколько:

1. обеспечение подачи требуемого объема топлива с учетом потребностей двигателя;
2. высокая надежность и простота конструкции;
3. высокий уровень безопасности, поскольку работа насоса прекращается сразу после остановки двигателя.

В то же время электрический бензонасос имеет ряд недостатков, которые могут повлиять на его работу:

1. шумность при работе;
2. необходимость охлаждения;
3. требовательность к качеству топлива.

Именно использование некачественного бензина и несвоевременная замена топливных фильтров приводят к снижению производительности или отказу от работы бензонасоса.

Очистка топлива

Электрический бензонасос без защитного кожуха

Продиагностировал и починил бензонасос Лада Калина. Подгоревшие контакты.

Чтобы предотвратить поломку бензонасоса, нужно не только избегать заправок некачественным бензином (использовать только проверенную заправку), но и своевременно производить замену топливного фильтра.

Учитывайте, что предотвращение попадания загрязнений к деталям топливной системы происходит не только в топливном фильтре.

Примеси могут быть отфильтрованы в следующих местах:

• сетка на входе в топливный насос;
• фильтр тонкой очистки в топливной магистрали после бензонасоса;
• сетка перед регулятором давления топлива;
• сетка перед входом в топливную форсунку.

Непосредственно на исправную работу насоса влияют именно первые две позиции. Периодичность замены топливного фильтра определена в 30 тыс. км, но владельцы делают это чаще, с учетом низкого качества заливаемого бензина.

Периодичность замены сетки бензонасоса Калина грубой очистки заводом не определена, и по этой причине о ней забывают до тех пор, пока не наступает ситуация, когда бензонасос начинает давать сбои.

Вместе с тем рекомендуется производить чистку сетки, а при необходимости, например при ее повреждении, проводится замена сетки бензонасоса. Рекомендуется проводить такую замену через каждые 50-60 тыс. км.

Чистка грязеулавливающей сетки бензонасоса

Порядок обслуживания бензонасоса, возможные неисправности

Не всегда следует прибегать к немедленной замене бензонасоса Калина, ведь для начала можно провести его ремонт. Но для этого заранее следует подобрать нужный инструмент.
