Причины нарушения

Правильное расстояние между всеми конкретными технологическими отверстиями на кузове автомобиля называется геометрией кузова. Расстояние определяется заводом-изготовителем. Его неизменность обеспечивает оптимальную работу всех узлов и агрегатов автомобиля, установленных на кузове. Места проверки:

1. Диагональ дверных проемов.
2. Расстояние между опорными точками кузова, к которым крепятся двигатель и ходовая.
3. Диагональ между лонжеронами и стаканами.
4. Диагональ капота, багажного отделения.
5. Расстояние между контрольной точкой на крыше и передним бампером.

Любое повреждение транспортного средства, годовая эксплуатация приводят к нарушению геометрии кузова. Расстояния изменяются, деформируя размер колесной базы, смещая внутренние детали.

Геометрия нарушается в следующих случаях:

1. Авария. Иногда достаточно задеть бампером забор.
2. Частая езда по ухабам, переезд ж/д путей на высокой скорости.
3. Заводские недоработки — недостаточно жестко прикрученные болты.

В двух последних случаях 70 % нагрузки берет на себя подвеска автомобиля, автомобилист же сталкивается с такой проблемой, как растянутые пружины и сломанные амортизаторы. Кузовная геометрия в этом случае изменяется постепенно.

После ДТП на кузов приходится 100 % нагрузки, геометрия изменяется моментально, необходимо проводить диагностику на стапеле в СТО или нивелиром (можно в гараже).

Выявление нарушений

Проверка геометрии кузова – дело довольно простое. Обычно оно необходимо при покупке подержанной машины либо при проверке результатов кузовного ремонта.

1. Для начала необходимо поочередно открыть и закрыть все двери, капот и крышку багажника. При этом не стоит прикладывать большие усилия. Если двери не захлопываются плотно с первого раза, значит, искривлены стойки. Если капот и крышка багажника не закрываются с первого раза, значит, искривлены лонжероны. Деформация может составлять миллиметры, но это уже причина для предъявления претензий или торга, поскольку нарушенная геометрия кузова снижает пассивную безопасность.
2. Далее нужно присесть на корточки и посмотреть вдоль борта машины. В таком положении вы сразу заметите все неровности и увеличенные зазоры.
3. Затем следует осмотреть ветровое и заднее стекло на наличие трещин. Вертикальные трещины, расположенные с одной стороны, свидетельствуют о смещении стоек.
4. Проверить, не нарушена ли геометрия ходовой части, можно при помощи замеров. Для этого необходимо иметь рулетку и знать точные размеры колесной базы.

Если по каким-либо причинам вы не можете измерить геометрию ходовой части, постарайтесь найти ровную прямую дорогу без интенсивного движения. Разгонитесь на ней до скорости 50 километров в час и отпустите рулевое колесо на пару мгновений. Если после этого машина поедет направо или налево, значит, ее били именно в эту сторону. Если же машина продолжит прямолинейное движение, увеличьте скорость до 90 километров в час и повторите эксперимент.

Будьте предельно осторожны! Если автомобиль и при высокой скорости будет продолжать двигаться прямо, значит, геометрия ходовой части в норме. Это не значит, что машину не били, возможно, просто качественно отремонтировали. Перед проведением эксперимента убедитесь в том, что давление в правых и левых шинах симметричное.

Как померить геометрию кузова. Размеры кузова

Первые признаки нарушения

Больше половины водителей не проводят регулярные замеры между технологическими отверстиями даже самостоятельно после кузовного ремонта. Приобретая автомобиль на вторичном рынке, для проверки необходимо ехать на специализированное СТО, часто информация о заводских размерах конкретной марки недоступна. Осмотр платный, однако экономия средств может вылиться в крупный ремонт уже через несколько месяцев. Признаки, что геометрия кузова нарушена:

1. Тяжело закрываются двери в салон, крышка капота, багажник.

В автомобилях ВАЗ багажник может плохо закрываться не по причине нарушенной геометрии, а при неисправностях с замками. Это характерная и знакомая многим поломка ВАЗ.

1. Проседание деталей в 80 % связано с деформацией стоек, а не с поломками в крепежах.
2. На скорости более 80 км/ч автомобиль «кидает» из стороны в сторону, появляется вибрация кузова. При осмотре комплектующих все агрегаты работают исправно, вибрация кузова отсутствует.
3. Частые поломки в ходовой части — признак деформации стаканов и лонжеронов.

Порванная подушка двигателя — первый признак нарушенной конструкции, даже если не было ДТП.

Что значат контрольные точки геометрии кузова

Чтобы получить представление о рассматриваемой характеристике, следует, прежде всего, разобраться с таким понятием как контрольные точки, которые необходимы для правильного проведения измерений.

Большая часть контрольных точек автомобиля являются технологическими отверстиями в элементах его кузова. В принципе, контрольными точками могут выступать все стационарные элементы на структурных кузовных деталях. Например, можно проводить замеры расстояний между симметричными углами кузова.

Необходимо, чтобы контрольные точки находились в горизонтальной или вертикальной плоскостях. Место их нахождения у разных моделей машин может отличаться (обычно, это указывается в руководстве по ремонту авто, где также приведено расстояние между конкретными контрольными точками).

При проверке геометрии кузова размеры учитываются между центрами или краями контрольных отверстий.

Как правило, это расстояние между центрами стационарных отверстий, которые находятся на противоположных участках кузова машины. В случае, когда такие отверстия имеют достаточно большой диаметр, нужно измерять расстояние между их краями.

Важнейшие признаки, указывающие на нарушение геометрии кузова

Есть автовладельцы, которые полагают, что регулярно проверять геометрию кузова, значит тратить деньги впустую. Они должны, тем не менее, знать о ряде признаков, которые должны подтолкнуть их к проведению подобных проверок. Если сделать это быстрее, устранение ряда дефектов обойдется дешевле, что является важным преимуществом.

Самыми заметными признаками деформации кузова являются плохое закрытие капота, багажника и дверей. Более опасным признаком служит недостаточно стабильное поведение машины при движении, поскольку его может попросту тянуть в разные стороны, что зачастую приводит к аварийным ситуациям.

В домашних условиях, при наличии доступа в сеть интернет и рулетки, делают необходимые замеры. В-основном, размеры можно найти в руководстве по эксплуатации, и они представляют собой вполне понятые чертежи. Если же их нет, это тоже не станет проблемой, поскольку в интернете есть необходимая информация.

Однако, очень важно найти значения под ту или иную модель машины. Параметры даже на очень похожих автомобилях могут заметно различаться, а в данном случае точность имеет определяющее значение.

Вручную и без применения сложного дорогого оборудования возможно произвести большую часть необходимых замеров. Иногда бывает необходим демонтаж отдельных элементов автомобиля.

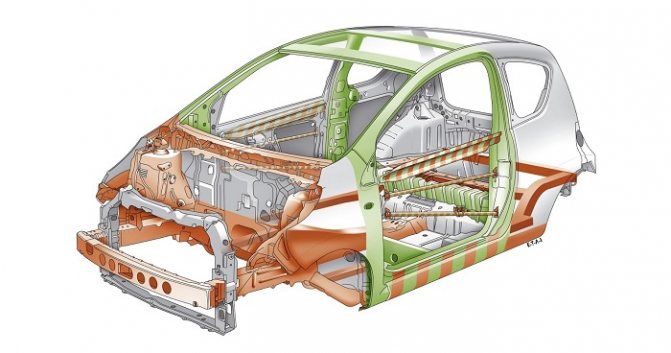

Что такое геометрия кузова автомобиля

Что входит в понятие геометрии кузова машины? Как и с помощью каких приспособлений проводятся измерения этой геометрии? Рассматриваемое в нашей статье понятие можно охарактеризовать как установленную производителем систему расположения контрольных точек кузова друг относительно друга. Другими словами, геометрия кузова определяет точное расположение кузовных деталей, обеспечивающее слаженную работу узлов и агрегатов, закрепленных на кузове. Расположение таких деталей может определяться по размерам диагоналей проемов дверей, подкапотной части и багажника.

Наиболее важные контрольные размеры геометрии кузова показывают удаленность элементов, выполняющих несущую функцию по отношению к узлам подвески (расстояние между лонжеронами, стаканами и другими кузовными деталями, к которым крепится подвеска).

Таким образом, можно сделать вывод, что геометрия кузова влияет на колесную базу машины, размер колес и другие характеристики, являющиеся важной составляющей комфортной и безопасной езды. В связи с этим необходимо внимательно относиться к этому параметру. Какие факторы приводят к нарушению геометрии кузова?

К таким последствиям могут привести:

• дефекты дорожного покрытия;
• препятствия на дорогах;
• ДТП и последствия стихийных бедствий.

Факторы, которые приводят к нарушению геометрии кузова, могут оказывать различное по силе воздействие, что влияет на степень изменения расстояний между контрольными точками.

К примеру, все неровности дорожного покрытия и нагрузку, возникающую при случайном наезде на препятствия, в основном принимает на себя ходовая часть машины, но при этом и кузов может получать незаметные, на первый взгляд, деформации, которые накапливаются со временем.

Признаки нарушенной геометрии, определяемые без измерений

Неправильно думать, что небольшие перекосы автомобильного остова можно оставлять без внимания. Ведь лучше раньше исправить кузовные деформации, чем ждать, когда значительно поведенные детали автомобиля могут привести к плохой управляемости, которая может стать причиной весьма плачевных ситуаций на дороге. Что же может указать на то, что с каркасом авто произошли пространственные изменения? Первоначальные признаки обычно следующие:

Эти «симптомы», особенно если они появились как-то одновременно без участия значительных повреждающих факторов, должны автолюбителя натолкнуть на мысль, что кузов по каким-то причинам повело. Причем степень нарушения кузовной формы будет прогрессировать, если вовремя не устранить причину и не восстановить должную симметрию авто.

Нарушение геометрии кузова

Если в ситуацию вовремя не вмешаться, появятся следующие признаки, указывающие на то, что геометрия кузова претерпевает изменения не в лучшую сторону. Автомобиль начнет терять управляемость сначала на больших скоростях, а затем и на средних при абсолютно исправной ходовой. Это будет свидетельствовать об искривлении стаканов, лонжеронов и других конструктивных элементов остова автомобиля.

Если автолюбитель не безразличен к своему авто, а также к собственной безопасности, заметив первые признаки деформации каркаса, стоит произвести измерение контрольных размеров, что можно сделать менее точно, но самостоятельно, или с высокой степенью точности, однако на СТО.

Зачем проводить проверку геометрии кузова автомобиля

Диагностика геометрии кузова входит в число основных проверок, которые эксперты рекомендуют проводить перед тем, как купить машину с пробегом. Это позволит потенциальному покупателю выяснить, попадал ли автомобиль в ДТП, в каких условиях он эксплуатировался и насколько качественно выполнялся его ремонт.

В некоторых случаях измерение расстояний между контрольными точками осуществляется для проверки качества рихтовки и ремонта кузова. Не всегда владелец авто, которое было отремонтировано после ДТП, уделяет должное внимание проверке качества выполненных работ. На первый взгляд, все может выглядеть достаточно хорошо, но не всегда можно восстановить кузов после аварии методом простой рихтовки и вытягивания вмятин. В некоторых случаях необходимо проводить замену отдельных кузовных элементов, осуществлять «холодное» или «горячее» вытягивание деталей. Некачественное восстановление геометрии кузова может в будущем привести к серьезным неприятностям.

Автовладельцы, которые ответственно относятся к состоянию своего авто, стараются регулярно проверять правильность геометрии кузова. Можно встретить рекомендации специалистов относительно ежегодного проведения измерения расстояний между контрольными точками. Более того, некоторые автосервисы предлагают своим клиентам проверять геометрию кузова каждые полгода. Если учитывать состояние отечественных автомагистралей, то такие рекомендации можно считать вполне резонными.

Рекомендуем: Как заменить ремень ГРМ на Ланосе, выбор и тонкости

Некоторые автовладельцы, даже не уточняя, сколько стоит геометрия кузова, утверждают, что это бессмысленные расходы. Таким водителям следует знать о существовании ряда признаков, при которых следует поскорее провести такую диагностику. Чем скорее они обратятся в автосервис, тем меньше нужно будет заплатить за устранение дефектов.

1. Первым признаком нарушения геометрии кузова авто является плохое закрывание капота, багажника или дверей. Если причиной затрудненного закрывания дверок не являются просевшие петли, значит, имеет место деформация стоек или других кузовных элементов.
2. Второй признак значительной деформации кузова будет куда более опасным. Он связан с нестабильным поведением машины на высоких скоростях. Она может «рыскать» в разные стороны, вибрировать в движении или автомобиль будет сильно тянуть в одну сторону. Если причина такого поведения авто не заключается в неисправной подвеске, значит, присутствует серьезная проблема с лонжеронами, стаканами или другими несущими элементами.

Проверка геометрии специальным инструментом

Из недорогих и доступных инструментов для измерения геометрии кузова в домашних условиях линейка пригодна менее всего. Точнее всего это можно сделать с помощью штангенциркуля.

Сама процедура требует твёрдой руки и заключается в измерении расстояния между двумя соседними контрольными точками. После этого можно приступить к замерам таких же, но расположенных симметрично контрольных точек. Если значения совпадают, приступают к следующей паре и так далее. Любое расхождение будет свидетельствовать о нарушении симметрии, то есть об изменённой геометрии кузова.

К сожалению, найти крупный штангенциркуль – это проблема, поэтому может оказаться, что таким способом проверить все контрольные точки не получится. На помощь может прийти масштабная рейка, позволяющая измерять большие расстояния, а её телескопическая конструкция и наличие регулируемых указателей делает возможными замеры точек, между которыми имеются препятствия, не позволяющие применить штангенциркуль. Точность в данном случае будет несколько хуже.

В некоторых случаях можно использовать обычную рулетку – например, для измерения расстояния между осями или колёсами.

Правила измерения геометрии кузова авто

1. Для правильного проведения замеров расстояний между контрольными точками нужно установить машину на ровной поверхности и проверить давление в колесах (оно должно быть одинаковым). Некоторые измерительные линейки имеют встроенный уровень, позволяющий осуществлять измерения параллельно плоскости авто (параллельное положение линей часто является необходимым условием, чтобы точно сравнить полученные данные с точными данными относительно расстояния между контрольными точками). Следует отметить, что некоторые руководства по ремонту могут содержать сведения по расстояниям, выраженные в значениях шкалы измерительной линейки, а в другой документации могут приводиться фактические расстояния между контрольными точками (это, как правило, совершенно разные данные).Чтобы провести измерение расстояний в шкале линейки, измерительный прибор нужно в обязательном порядке располагать параллельно кузову. В противном случае показания будут некорректными. Чтобы удовлетворить требование параллельности, указатели измерительной линейки нужно выдвинуть на разную длину. В таком случае показания по шкале линейки будут отличаться от тех, которые можно получить с помощью рулетки (фактические показатели расстояния между контрольными точками). Если же указатели линейки при проведении измерений выдвинуты на одинаковое расстояние, то значение на ее шкале будет таким же, как и фактическое расстояние от одной точки до другой.
2. Замеры следует проводить между фиксированным точкам кузова (технологические отверстия, крепежные разъемы, болты и т.д.).
3. Каждый замер нужно проверить с использованием 2-х вспомогательных контрольных точек.Предпочтительнее проводить измерение расстояний между наиболее удаленными контрольными точками. При таких замерах картина смещения конструкционных элементов кузова будет более достоверной.
4. Иногда проведение замеров между аналогичными контрольными точками, которые расположены с противоположных сторон кузова, позволяет получить более объективную информацию относительно наличия деформаций, чем замеры по диагонали. Диагональные измерения необходимо дополнять замерами по длине кузова.
5. Проверка расстояний между контрольными точками приемлет суммарный допуск, не превышающий 3 мм (именно такая погрешность длительное время была допустимой для автопроизводителей). Современные технологии дают возможность выпускать кузова автомобилей с нулевой погрешностью.

Оценка геометрии на СТО

Самостоятельный замер и оценка состояния кузовных соотношений нужны для того, чтобы сделать вывод о необходимости ремонтных работ, которые возможно качественно сделать только в условиях хорошей СТО. Там, перед ремонтом, также в обязательном порядке проверят и оценят состояние кузовной геометрии, но с помощью более совершенного оборудования.

На современных, хорошо оборудованных техсервисах оценивают геометрию кузова автомобиля с помощью специальных стендов, которые передают считанную информацию на компьютер. Но это в случае дальнейшего ремонта, так как предполагается съем большого количества деталей. Предварительная оценка состояния автомобильной базы также осуществляется с помощью соответствующих замеров, просто в качестве измерительных приборов используются высокоточные лазерные устройства.

Думается, что у многих автолюбителей, прочитавших статью, возникнет желание оценить правильность геометрии кузова своего автомобиля, особенно если вдруг вспомнится, что двери как-то перестали правильно прилегать, а капот в замок хуже попадает.

Автор: Екатерина

1 комментарий

• Ануар says:
  Здравствуйте. Недавно буксировал машину друга на расстояние около 100 км. У меня машина Приора универсал, у друга — Приора седан. Признаюсь, я не умею буксировать и часто резко дергал, неправильно переключал передачи на подъёмах и спусках. После этого я заметил когда даю задний ход и останавливаюсь, слышу какой-то стук. Что нужно проверить в машине и может ли нарушиться геометрия рамы от частых рывков? Заранее благодарю.

Как проверяют геометрию кузова автомобиля

Мнение о том, что отсутствие отклонений в показателях развала схождения колес машины может служить подтверждением правильной геометрии кузова, является ошибочным. Диагностика кузова – это отдельная процедура, для которой необходимы специальные стенды и стапели.

С помощью таких устройств по контрольным точкам можно проверить соответствие размеров и диагоналей подкапотной части, багажника, дверных проемов, а также расстояние между лонжеронами, усилителями, несущими деталями кузова и т.д.

Существуют три варианта проверки геометрии кузова:

• Проведение замеров расстояний между контрольными точками. Этот вид диагностики позволяет быстро проверить правильность геометрии как перед началом ремонтных работ, так и в процессе их выполнения. Выполняют такие замеры с помощью обычной рулетки или специальной линейки.
• В ходе сравнительных измерений проводится анализ соответствия расстояний между симметричными точками, расположенными на противоположных сторонах кузова. Это вид проверки отличается универсальностью и простотой проведения диагностики кузовных повреждений. Как правило, специалисты сравнивают длину диагоналей между симметричными точками кузова. В этом случае можно сравнить данные замеров на поврежденной и целой стороне автомобиля.
• При трехмерном измерении производится определение пространственное расположения контрольных точек по отношению к базовым плоскостям кузова. Для такой диагностики необходимо иметь специальное оборудование.

В ходе проведения замеров специалист может установить степень основных повреждений, определить наличие второстепенных дефектов и наметить план восстановительных работ.

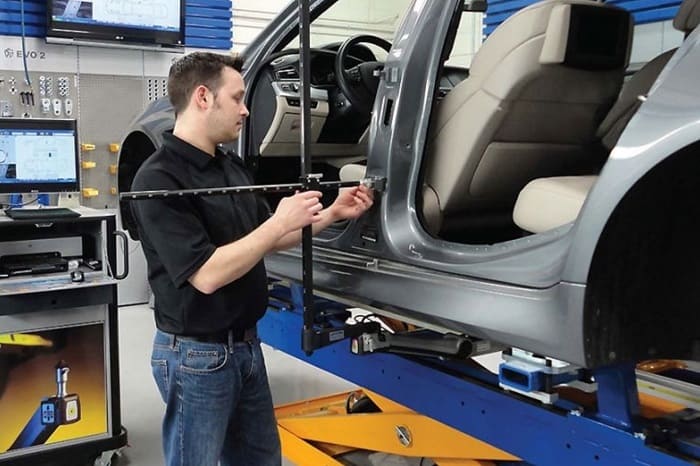

Для измерения геометрии кузова применяют мерные линейки или используют стационарное оборудование, стапель, который позволяет выполнить проверку расстояний между контрольными точками по специальным меткам или по электронным маячкам.

Для этого машину с помощью цепей фиксируют на платформе и на определенные точки кузова навешивают измерительные датчики. Достаточно часто мастера сталкиваются с ситуацией, когда контрольные точки спрятаны под обшивкой панелей кузова, под бамперами, под защитными элементами, поэтому приходится проводить частичную разборку кузова, чтобы обеспечить доступ к скрытым местам.

Чтобы провести в отношении геометрии кузова восстановление исходных параметров, в автосервисе проводят рихтовочные работы. Это достаточно сложная и многоэтапная работа, которая должна выполняться квалифицированными мастера, которые имеют соответствующее образование, опыт и хорошо чувствуют металл.

Гаражные специалисты могут рассказывать, что без проблем восстановят ваш автомобиль после аварии с помощью специальной сертифицированной линейки. Но доверять таким заверениям не стоит. Без такого оборудования, как стапель, геометрию кузова после серьезной аварии в полной мере восстановить не получится. Машины, отремонтированные в кустарных условиях, как правило, имеют отклонения в геометрии кузова.

На СТО

Проверка геометрии на специализированной автостанции становится неизбежной, если после диагностики колес на развал и схождение слесарь говорит, что отрегулировать посадку уже невозможно и необходимо проверить кузов на точное соотношение расстояний.

Первичная диагностика на СТО проводится с помощью нивелира. Прибор показывает, как отклонились колеса от заданного размера. Эта процедура лишь определяет, есть ли нарушение геометрии в принципе или нет.

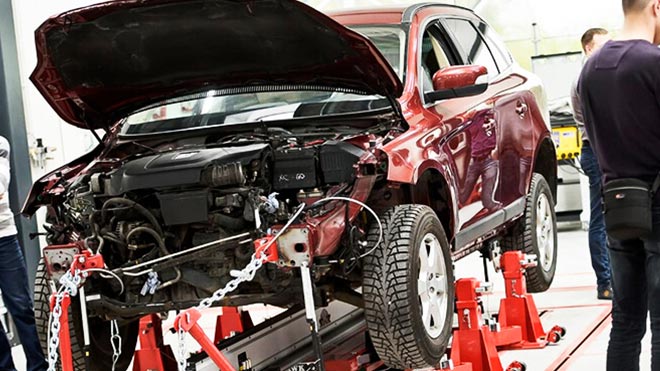

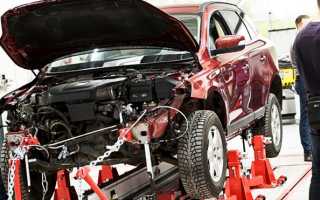

Дальнейшая диагностика проводится на стенде. Автомобиль закрепляется на стапеле, предварительно с машины снимаются вся навесная облицовка: бампера, обвесы. В редких случаях необходим демонтаж агрегатов ходовой.

Дальнейшее диагностирование проводится электронными датчиками. Слесарь устанавливает их на контрольные точки, а устройства посылают трехмерный сигнал своего местонахождения на монитор.

Если СТО не имеет современного оборудования, мастер может использовать линейку для измерения геометрии кузова. Но это кустарный метод, дающий отклонение в размерах ± 5 мм.

На стапеле по контрольным точкам проводят следующие замеры:

• проем багажника;
• моторный отсек;
• передние, задние лонжероны;
• проем переднего, заднего стекла;
• проем всех дверей авто;
• срезы передней, средней, задней части автомобиля.

Каркас выправляют с помощью гидравлического оборудования и вакуумных присосок. После серьезной аварии кузов выравнивают растяжкой только при условии, что металл сохранил свои свойства.

Рекомендуем: В какие страны лучше ехать на машине?

Если в СТО предложат компьютерную проверку геометрии с помощью диодной указки, то разбирать авто на составляющие не потребуется — достаточно поставить машину на стенд. Программа проведет замеры и наложит их на шаблон модели. Буквально 10 минут диагностики, и распечатка кузова со всеми проблемами готова. Допустимая норма отклонений ± 5 мм.

В домашних условиях

Проверка кузова автомобиля в гараже необходима, если водитель замечает сложности с управлением без видимых причин. Для этого понадобится:

• линейка геометрическая, рулетка;
• масштабная рейка;
• циркуль;
• штангенциркуль.

Необходимые расстояния между контрольными точками находят в техдокументации на авто. Можно воспользоваться подсказками в интернете. Необходимо брать официальные сайты производителя. Японские бренды размещают техдокументацию на свои модели в свободном доступе, европейские комплектации придется поискать. Что проверять самостоятельно:

1. Визуально проверить, насколько плотно и равномерно закрываются двери, багажник и капот. Посмотреть расстояние от крышки, проема двери до кузова.
2. Загнать авто на яму, снизу проверить межосевое расстояние, используя рулетку.
3. Расстояние между колесами на оси поперечное.
4. Найти по инструкции все контрольные точки (технические отверстия, болты).
5. Снять элементы обшивки, если они мешают провести замеры и перекрывают доступ.
6. Начинать замер от центральной части основания кузова или рамы.
7. Проверить диагонали между точками в моторном отсеке.
8. Провести замер по контрольным отверстиям и болтам между направляющими рамы, от них к крепежам силового блока.
9. Каждый замер проверять дополнительными измерениями.
10. Проверить диагональ крыши.

Расхождения на 0,5 см указывают на среднюю степень изменения геометрии, более 1 см — на значительные отклонения в расстоянии.

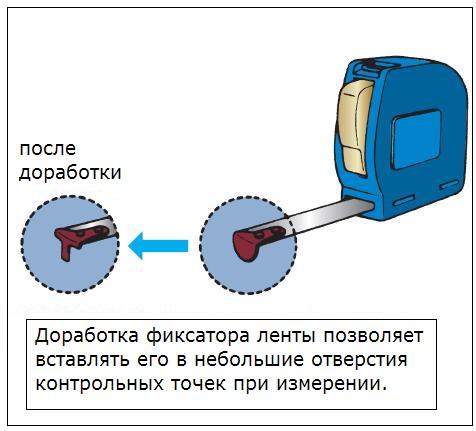

Проверка геометрии кузова рулеткой

Рулет­ка исполь­зу­ет­ся, когда нет пре­пят­ствий меж­ду изме­ря­е­мы­ми точ­ка­ми. При изме­ре­нии рулет­кой нуж­но, что­бы лен­та не была изо­гну­та. Смот­реть на шка­лу нуж­но толь­ко под углом 90 гра­ду­сов и каж­дый раз с оди­на­ко­во­го места, что­бы не оши­бить­ся в зна­че­нии. Нуж­но, что­бы фик­са­тор лен­ты не имел излиш­не­го люф­та. Лен­та рулет­ки долж­на лежать ров­но меж­ду точ­ка­ми, что­бы изме­ре­ние было кор­рект­ным. Для удоб­ства рабо­ты с неболь­ши­ми отвер­сти­я­ми, фик­са­тор лен­ты мож­но дора­бо­тать (см. рисунок).

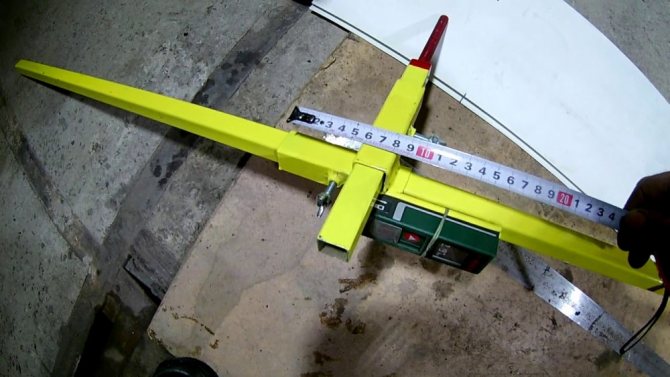

Линейка для измерения геометрии кузова автомобиля

Рас­клад­ная изме­ри­тель­ная линей­ка явля­ет­ся наи­бо­лее часто при­ме­ня­е­мым устрой­ством для про­вер­ки гео­мет­рии кузова.

Изме­ри­тель­ная линей­ка спо­соб­на мерить рас­сто­я­ние меж­ду дву­мя точ­ка­ми. Каж­дое рас­сто­я­ние долж­но про­ве­рять­ся дву­мя допол­ни­тель­ны­ми кон­троль­ны­ми точками.

Совре­мен­ная линей­ка для изме­ре­ния гео­мет­рии кузо­ва явля­ет­ся теле­ско­пи­че­ским устрой­ством с регу­ли­ру­е­мы­ми по высо­те ука­за­те­ля­ми. Даже при рас­кла­ды­ва­нии на пол­ную дли­ну, она не даёт погреш­но­сти. В зави­си­мо­сти от типа исполь­зу­е­мой линей­ки может потре­бо­вать­ся допол­ни­тель­ный замер меж­ду ука­за­те­ля­ми. К допол­ни­тель­ным аксес­су­а­рам отно­сят­ся насад­ки и рас­ши­ре­ния для плот­но­го раз­ме­ще­ния в отверстиях.

Линей­ка поз­во­ля­ет про­из­во­дить изме­ре­ния при нали­чии пре­пят­ствий меж­ду изме­ря­е­мы­ми точками.

Все авто­мо­би­ли сим­мет­рич­ны отно­си­тель­но вооб­ра­жа­е­мой цен­траль­ной плос­ко­сти, рас­по­ло­жен­ной вдоль цен­тра маши­ны. Одна­ко, быва­ет несколь­ко точек на неко­то­рых авто, кото­рые, по раз­ным при­чи­нам, не сим­мет­рич­ны, но они не дела­ют всю маши­ну асси­мет­рич­ной. Без сим­мет­рии авто­мо­биль было бы очень слож­но изго­то­вить, да и продать.

Важ­но, что­бы ука­за­те­ли были плот­но встав­ле­ны в отверстия.

Как было упо­мя­ну­то ранее, если ука­за­те­ли были выстав­ле­ны на раз­ную высо­ту, то зна­че­ние на шка­ле линей­ки может отли­чать­ся от фак­ти­че­ско­го рас­сто­я­ния меж­ду изме­ря­е­мы­ми точ­ка­ми. Для кор­рект­но­го зна­че­ния нуж­но допол­ни­тель­но мерить рас­сто­я­ние меж­ду ука­за­те­ля­ми рулеткой.

Линей­ка и ука­за­те­ли долж­ны быть ров­ны­ми. Ука­за­те­ли долж­ны рас­по­ла­гать­ся на 90 гра­ду­сов отно­си­тель­но линей­ки и не иметь люфта.

Важ­но, что­бы при изме­ре­нии дли­на ука­за­те­лей была выстав­ле­на на оди­на­ко­вом расстоянии.

Если не тре­бу­ет­ся полу­чить точ­ные зна­че­ния, а про­из­во­дит­ся срав­не­ние одной сто­ро­ны с дру­гой, то линей­ка не обя­за­тель­но долж­на рас­по­ла­гать­ся парал­лель­но плос­ко­сти маши­ны. Мож­но срав­ни­вать рас­сто­я­ния с про­ти­во­по­лож­ной частью, а так­же с подоб­ны­ми точ­ка­ми тако­го же цело­го авто.

Ука­за­те­ли не нуж­но надав­ли­вать при изме­ре­нии, что­бы они не гну­лись и пока­за­ния не иска­жа­лись. Дан­ную линей­ку мож­но изго­то­вить само­му (см. ста­тью).

В допол­не­ние к диа­го­наль­ным изме­ре­ни­ям необ­хо­ди­мо делать заме­ры дли­ны и шири­ны. Это даст более точ­ное пред­став­ле­ние о пра­виль­но­сти рас­по­ло­же­ния кон­троль­ных точек. Диа­го­наль­ные изме­ре­ния могут сов­па­дать, даже если есть сме­ще­ние обе­их сторон.

Измерение днища кузова

На дни­ще про­из­во­дят­ся как диа­го­наль­ные изме­ре­ния, так и про­вер­ка на скру­чи­ва­ние и сме­ще­ние отно­си­тель­но цен­траль­ной линии.

Скру­чи­ва­ние или сме­ще­ние отно­си­тель­но цен­тра мож­но про­ве­рить на цен­траль­ной сек­ции кузова.

Для такой про­вер­ки суще­ству­ет метод под­ве­ши­ва­ния цен­три­ру­ю­щих лине­ек в кон­троль­ные отвер­стия на дни­ще. Места, на кото­рые под­ве­ши­ва­ют­ся линей­ки, не долж­ны быть дефор­ми­ро­ва­ны. Под­ве­ши­ва­ет­ся несколь­ко лине­ек вдоль сило­вых эле­мен­тов дни­ща. Если они парал­лель­ны, то скру­чи­ва­ния нет, если не парал­лель­ны, то скру­чи­ва­ние при­сут­ству­ет. Центр лине­ек так­же дол­жен сов­па­дать, ина­че суще­ству­ет сме­ще­ние отно­си­тель­но цен­траль­ной плоскости.

Проверяем кузовную геометрию самостоятельно

Как было сказано выше, в техническом сопровождении можно найти раздел, где указаны контрольные точки, изменение расстояний между которыми сигнализируют о нарушении необходимой формы. Сейчас автолюбителям еще легче, потому что схему расположения контрольных меток для любой модели авто можно отыскать в интернете, если «книжка» по каким-то причинам отсутствует.

В качестве измерительного приспособления используются:

Измерения первыми двумя инструментами более точны. Однако они не всегда есть, поэтому чаще в домашних условиях применяют обыкновенную рулетку.

Дверные проемы и внутренние размеры салона, багажника и подкапотного пространства автомобиля обычно можно не замерять. Здесь деформация определяется путем визуального соответствия прилегания кузовных деталей.

Намного важнее в плане диагностики замеры расстояний между контрольными точками основания остова авто. Перед тем, как проверить геометрию кузова, автомобиль следует расположить над смотровой ямой, чтобы облегчить доступ к нужным точкам. При этом стоит учесть, что для замера некоторых контрольных расстояний придется снять кое-какие мешающие детали. Здесь важно замерить и оценить разницу:

Расхождения между полученными данными и теми размерами, что указаны в техническом сопровождении к авто, указывают как на наличие кузовных деформаций, так и на их степень. На основании результатов таких измерений можно делать вывод о необходимости ремонта кузова, а также о срочности такого мероприятия.

Часто подобные замеры практикуют при покупке подержанных автомобилей, чтобы оценить, были ли ранее серьезные повреждения. Если авто побывало в аварии, даже после ремонта обычно остаются несоответствия базовых размеров. Хотя, при этом, визуально несоответствия кузовных деталей не обнаруживаются.

Сравнительное измерение геометрии кузова автомобиля

Самый быст­рый метод изме­ре­ния повре­ждён­ной части кузо­ва – срав­ни­тель­ное изме­ре­ние. Для этих целей хоро­шо под­хо­дит спе­ци­аль­ный цир­куль, но так­же мож­но исполь­зо­вать и изме­ри­тель­ную линей­ку. Если, к при­ме­ру, делать заме­ры про­стран­ства под капо­том, то одна часть цир­ку­ля встав­ля­ет­ся в одно из бол­то­вых отвер­стий, рас­по­ло­жен­ных у лобо­во­го стек­ла, а дру­гая ста­вить­ся к любо­му месту, кото­рое нуж­но срав­нить с про­ти­во­по­лож­ной сто­ро­ной. Далее цир­куль фик­си­ру­ет­ся спе­ци­аль­ным меха­низ­мом и пере­став­ля­ет­ся на такие же точ­ки с про­ти­во­по­лож­но­го места. Таким обра­зом мож­но быст­ро про­ве­рить несколь­ко сим­мет­рич­ных точек и понять куда про­изо­шло сме­ще­ние струк­тур­ных эле­мен­тов. Подоб­ным обра­зом цир­ку­лем мож­но изме­рять любую часть маши­ны. Такое срав­не­ние мож­но делать мно­же­ство раз в про­цес­се ремон­та для контроля.

Цир­куль для срав­ни­тель­но­го изме­ре­ния гео­мет­рии кузова

Цир­куль для срав­ни­тель­но­го изме­ре­ния гео­мет­рии кузо­ва напо­ми­на­ет по кон­струк­ции обыч­ный цир­куль. Два ука­за­те­ля соеди­не­ны вме­сте и не име­ют какой-либо шка­лы. Для срав­ни­тель­но­го заме­ра необ­хо­ди­мо каж­дый из ука­за­те­лей поме­стить в отвер­стие кон­троль­ных точек, рас­сто­я­ние меж­ду кото­ры­ми необ­хо­ди­мо про­ве­рить. Далее ука­за­те­ли фик­си­ру­ют­ся спе­ци­аль­ным фик­са­то­ром, вхо­дя­щим в кон­струк­цию устрой­ства, и цир­куль пере­став­ля­ет­ся на точ­ки, рас­по­ло­жен­ные с про­ти­во­по­лож­ной части, для срав­не­ния. При необ­хо­ди­мо­сти мож­но заме­рить рас­сто­я­ние меж­ду ука­за­те­ля­ми при помо­щи рулет­ки. Такой цир­куль хорош тем, что мож­но очень быст­ро сде­лать срав­не­ние двух сто­рон авто­мо­би­ля для опре­де­ле­ния сте­пе­ни несо­от­вет­ствия. Им мож­но срав­ни­вать самые труд­но­до­ступ­ные места. Такой инстру­мент неслож­но изго­то­вить самому.

Основания для проведения проверки

В наше время проверку геометрии кузова чаще всего проводят перед покупкой подержанного автомобиля. Такая процедура помогает покупателю определить, была ли машина в авариях, как она была отремонтирована, и как она вообще эксплуатировалась.

Реже замеры между контрольными точками кузова проводятся с целью определения качества проведенного кузовного ремонта специалистами. Нередко после восстановительных работ владелец не уделяет этому вопросу много внимания. С виду красиво, и то хорошо. А напрасно: после аварий не каждый кузов можно отреставрировать простым возвращением геометрии методом оттягивания деталей. Некоторые детали требуют замены, некоторые вытягиваются на холодную, другие с подогревом. И если этому не придавать значения, то вскоре за это можно серьезно поплатиться.

Самые ответственные владельцы автомобиля проводят измерение расстояний между контрольными точками кузова регулярно. Некоторые специалисты рекомендуют делать это не реже, чем раз в году. Самые резвые станции технического обслуживания рекомендуют проводить эти замеры и по два раза на год. Возможно, они и правы, если взять во внимание состояние современного дорожного покрытия.

Можно ли провести диагностику геометрии кузова в домашних условиях

Если восстановление геометрии кузова в автосервисе вам не подходит, то при необходимости (к примеру, если стали появляться проблемы с управляемостью авто без видимых причин) такую процедуру можно выполнить самостоятельно в гараже. Для измерения понадобятся следующие приспособления:

• раскладная измерительная линейка;
• рулетка без дополнительных люфтов;
• масштабная рейка;
• циркуль;
• штангенциркуль.

Рекомендуем: Кем выплачивается страховка ОСАГО при ДТП

Определить точное расположение контрольных точек можно с помощью технической документации для вашего автомобиля. Если под рукой таких документов нет, можно посмотреть в интернете. Рекомендуем пользоваться официальными сайтами от производителя вашей модели. На японские машины найти техдокументацию легче (она есть в свободном доступе), чем на европейские модели.

Как проверяется геометрия кузова своими руками:

1. На глаз посмотреть, если двери автомобиля, багажная крышка и капот закрываются неплотно. Проверить расстояние проемов дверей.
2. С помощью рулетки измерить расстояние между осями. Для этого машину нужно поставить на яму.
3. Измерить поперечное расстояние между колесными осями.
4. Определить, где находятся контрольные точки с помощью техдокументации.
5. При возникновении проблем с доступом к контрольным точкам необходимо снять обшивку.
6. Замер начинается от центральной части кузова.
7. Измерить расстояние по диагонали между контрольными точками моторного отсека.
8. Измерить расстояние между контрольными точками, болтами, направляющими рамы и контрольным точкам на силовом блоке.
9. После каждого замера проводить дополнительные измерения, чтобы удостовериться в корректности данных.
10. Проверить крышу по диагонали.

Расхождения на 0,5 см указывают на среднюю степень изменения геометрии, более 1 см — на значительные отклонения в расстоянии.

• Измерение геометрии кузова рулеткойПри использовании рулетки необходимо руководствоваться несколькими правилами: отсутствие препятствий для проведения замеров между контрольными точками; измеряемые значения на шкале нужно смотреть под углом в 90 градусов и с одного и того же места (это важно для получения максимально корректных данных); фиксатор ленты рулетки должен быть без дополнительных люфтов.

Трёхмерная электронная диагностика геометрии кузова

Диагностика геометрии кузова в трехмерном виде включает в себя данные о длине, ширине и высоте частей кузова. Такое измерение происходит с помощью специальных трехмерных систем.

Принцип работы измерительной системы: данные поступают от воображаемых частей кузова, которые дают представление о расстоянии между его плоскостями.

Трехмерная система измеряет и использует полученные воображаемые плоскости для создания полной картины о состоянии автомобиля.

Основные измерения: от центральной плоскости измеряется ширина, от нулевой плоскости — длина, а от основной плоскости (параллельно днищу) — высота.

1. Центральная плоскостьЦентральная линия (или плоскость) разделяет авто на две одинаковые половины (разделять нужно вдоль). Некоторые автомобили имеют метки, помогающие определить центр машины. Обычно их можно найти на верхней или нижней металлической части кузова. Такой меткой можно воспользоваться при наличии специальной линейки или рулетки. Это позволит сэкономить время при замерах. Симметрия будет проявляться в расстояниях между центром и определенной точкой с правой или левой сторон. Расстояния должны быть одинаковы. В большинстве случаев автомобили имеют лишь несколько асимметричных точек, а в остальном они полностью симметричны. Части кузова должны быть зеркальны друг другу.
2. Измерение днища кузоваНа основной плоскости кузова проводятся два вида измерений: замеры расстояния до контрольных точек по диагонали, а также диагностика на наличие скручивания или смешения по центральной плоскости.
   Наличие/отсутствие скручивания и смещения проверяется по центральной плоскости кузова.

   Проведение такого рода проверки происходит на днище за счет подвешивания в контрольные отверстия центрирующих линеек. Места для подвешивания линеек должны быть без изгибов и деформаций. Вдоль силовых элементов днища крепятся центрирующие линейки. Если присутствует скручивание, значит, линейки не будут расположены параллельно. Совпадать должен и центр измерительных устройств, в противном случае можно говорить о наличии смещения по центральной плоскости.

К чему может привести эксплуатация автомобиля, у которого нарушена геометрия кузова

Ранее мы отмечали, что правильные параметры геометрии кузова являются важным фактором обеспечения безопасности водителя и пассажиров. Угол наклона колес и их расположение задаются относительно несущих кузовных элементов. Другими словами, нарушенная геометрия кузова не позволит нормально отрегулировать развал-схождение. При небольшом изменении расстояний между контрольными точками специалист сможет выставить нужное положение колес, но это будет временная мера.

Нарушение геометрии способствует постепенной деформации днища автомобиля. Изменения происходят между сварными соединениями, и в длинномерных кузовных деталях могут формироваться складки. Все эти изменения снижают характеристики безопасности кузовной конструкции.

Конструкторы рассчитывают геометрию кузова автомобилей таким образом, чтобы в случае лобового столкновения мотор проваливался под днище. При нарушенной геометрии кузова двигатель в результате удара может влететь в салон авто, что на 25% увеличивает риск смерти водителя и на 50% — пассажиров.

Гаражные рихтовщики, восстанавливая дефекты кузова авто, выполняют простую рихтовку кузовных деталей и подтяжку крепежных болтов. Для проверки расстояний между контрольными точками чаще всего используется обычная рулетка. Если деформация кузова вызвана длительным сроком службы машины, следует проверить все соединения, включая сварные швы.

Для восстановления кузова после аварии необходимо специальное оборудование. Даже, если точность измерений будет очень высокой, то для восстановления параметров кузова нужно не выравнивать деформированные кузовные детали, а заменить их новыми. Если выявлена деформация несущей ямы, то кузов нужно вытягивать на специальном стенде.

Причины деформации кузова

Причины нарушения геометрии кузова могут быть совершенно разными.

1. Наиболее часто деформация возникает вследствие аварии. Это может быть и серьёзное ДТП, и просто на первый взгляд незначительный инцидент. При серьёзном столкновении проблемы с кузовом явные и требуют обязательного вмешательства, а вот во втором случае хозяин автомобиля может даже не понять, что возникла проблема, требующая вмешательства.
2. Транспортировка грузов, превышающих допустимые конструкцией авто нормы. Подозрения на такую ситуацию могут возникнуть, если при перевозке слишком тяжёлого груза автомобиль явно проседал или немного заваливался на один бок.
3. Негативные последствия для кузова могут наблюдаться и при длительной эксплуатации транспортного средства в условиях очень плохих работ. Добавить проблем может и манера вождения хозяина.

Все перечисленные нами причины являются важным основанием для проведения проверки геометрии кузова автомобиля. Экспертизу очень желательно проводить и в том случае, если вы не собираетесь продавать автомобиль. Иначе неисправности машины могут стать источником повышенной опасности для вас и окружающих людей. Это происходит по тому, что машина, имеющая деформации, зачастую становится менее предсказуемой на дороге.

Возможные последствия

Правильные геометрические параметры автомобиля — это безопасность водителя и пассажиров. Относительно положения силовых элементов кузова задается угол расположения каждого из колес автомобиля. При нарушении геометрии измерительная система развала-схождения никогда не будет соответствовать норме. Если кузов «повело» относительно мало, мастер настроит положение колес, но ненадолго.

Изменения геометрии приводят к тому, что постепенно деформируется днище, в промежутках между точками сварки в длинномерных элементах кузова появляются складки, характеристики безопасности конструкции заметно снижаются.

При лобовом столкновении двигатель должен провалиться под днище. Если размеры кузова нарушены, мотор влетит в салон, риск смертельного исхода для водителя и пассажира увеличивается на 50 %.

Как восстановить геометрию

Восстановление геометрии в гараже сводится к рихтовке кузовных элементов и подтяжке всех болтов, если авто не стало участником аварии. Рулеткой проверяются замеры между технологическими отверстиями. Если геометрия нарушена незначительно из-за долгой эксплуатации, рекомендуется проверить все крепежи кузова и сварочные швы.

Основательно восстановить кузов после ДТП самостоятельно, без специального оборудования, практически невозможно. Даже если с точностью до миллиметра провести замеры, выровнять кузовные элементы часто нельзя, необходимо менять их на новые. При деформации рамы потребуется устанавливать авто на стенд и проводить вытяжку.

Источники
