Строение колеса и автомобильной шины

Строение колеса автомобиля

Колеса принимают крутящий момент от двигателя, и за счет сил сцепления с дорогой обеспечивают движение автомобиля, а также они воспринимают и сглаживают удары и толчки от неровностей поверхности дороги. От них зависят возможность разгона и торможения, управляемость и устойчивость, плавность хода и безопасность автомобиля.
Какие существуют автомобильные диски, вы можете из данной статьи.

Строение автомобильной шины

Шина может быть камерной или бескамерной.

В камерной шине находится резиновая камера, которая и заполняется воздухом. А сама шина без камеры называется
покрышкой.
Покрышка состоит из каркаса (корда) и протектора, а также боковин и бортов.

Каркас шины

является главной частью покрышки, ее силовой основой. Он выполняется из нескольких слоев специальной ткани –
корда.
Корд воспринимает давление сжатого воздуха изнутри и нагрузки от дороги снаружи. Материалом нитей корда могут служить: хлопок, нейлон, металлическая проволока, стекловолокно и прочие материалы
(из чего делают шины для авто?)
.

Протектор

это толстый слой резины с определенным рисунком, он расположен на наружной поверхности покрышки и непосредственно соприкасается с поверхностью дороги.

Рисунок протектора может быть дорожным, универсальным и специальным.
В бескамерной шине
отсутствует, и не предусмотрена, резиновая камера для воздуха. Полость, заключенная между покрышкой и ободом должна быть герметичной, так как непосредственно она и заполняется воздухом. Поэтому диск для бескамерной шины отличается от обычного диска наличием уплотняющих буртиков на ободе. При покупке дисков на это следует обращать внимание. Если же вы используете шины с камерой, то подойдут любые диски, буртики вам не помешают.

Шины бывают с диагональным и радиальным расположением нитей корда.

В радиальных шинах

нити корда расположены почти под прямым углом по отношению к бортам. Основными достоинствами радиальных шин являются: хорошее сцепление с дорогой, малое сопротивление качению и большой срок службы. Так как они более эластичны, чем диагональные, то поездка на автомобиле становится более комфортной и безопасной. Однако при грубом обращении с радиальными шинами, срок их службы может снизиться до первого наезда на бордюрный камень, ввиду слабых по прочности боковин таких шин.

Источник

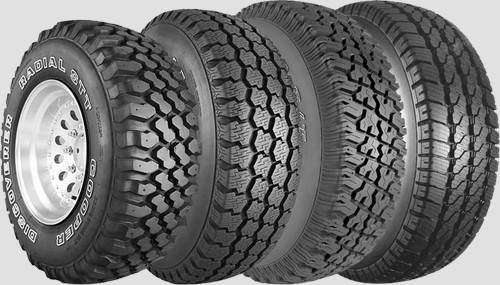

Бескамерные шины

На таких шинах, как мы уже говорили, не предусмотрена резиновая камера. Поэтому полость между покрышкой и ободом, в которую закачивается воздух, должна быть герметичной. Для этого на дисках для бескамерных шин есть специальные уплотняющие буртики. Диски с буртиками можно использовать и для обычных камерных шин.

Специалисты говорят, что главным преимуществом бескамерных шин является отсутствие необходимости часто обращаться к услугам шиномонтажа – мелкие проколы для них не страшны благодаря герметизирующему слою.

Blow69off › Блог › Из чего состоит колесо автомобиля?

Оно состоит из двух компонентов: резиновой шины и металлического диска. Шины бывают бескамерные и камерные. Камерные использовались на старых моделях автомобилей. Внутри наполненная воздухом камера, которая должна сохранять герметичность. Поэтому отличием бескамерной шины является наличие уплотняющих буртиков. В бескамерные шины воздух накачивается между покрышкой и диском. Они отличаются надёжностью и удобством. Шина без камеры называется покрышкой.

Металлический каркас (корд), протектор, боковины, борты это то, из чего состоит у автомобиля — колесо.

Диск вместе с приваренным ободом крепится к ступице или полуоси заднего моста при помощи гаек или конических болтов. На грузовых автомобилях обод съёмный.

Корд является несущей частью покрышки, и похож на металлическую ткань, сплетённую из тонкой проволоки. Корд несёт функцию снятия давления с внутренней поверхности покрышки, которое производится сжатым воздухом и давлением снаружи, испытываемым со стороны дороги. Колёсная шина одевается на прикреплённый болтами либо к ступице колеса, либо к оси, диск. Именно на металлический диск поступает крутящийся момент. У большей части автомобилей диск колёсный крепится четырьмя болтами, однако на маленьких машинах он крепится тремя, а на больших пятью. Отсутствие хотя бы одного болта запрещено ППД.

У зимних покрышек направленный рисунок протектора. Это значит, что направление рисунка должно совпадать со стрелкой, имеющейся на покрышке, так как колесо будет вращаться именно в ту сторону.

Во всех колёсах (в том числе и в запасном) необходимо поддерживать одинаковое давление. Для большинства автомобилей оптимальной является цифра 2 атм. Для измерения давления используйте манометр: надо снять колпачок с колёсного ниппеля и поставить на его место приёмник насадку манометра, сильно нажать до упора и убрать манометр – на нём будет указано давление. Если необходимо подкачайте колесо, но не переусердствуйте: лишнее давление тоже вредно.

При выборе шин руководствуйтесь инструкцией по эксплуатации Вашего автомобиля, где указаны необходимые характеристики. Использование шин, характеристики которых отличаются от рекомендованных производителем, запрещены правилами дорожного движения.

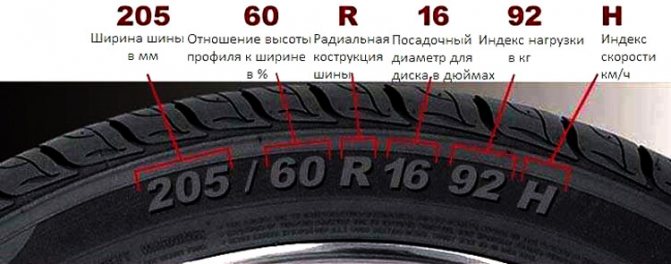

Покупая шины, обратите внимание на надпись сбоку. На маркировке указаны ширина, соотношение профиля шины к её ширине в процентах, посадочный диаметр в дюймах и расположение нитей корда.

Существует несколько признаков неисправности колёс и подвески. Стуки и посторонний шум возникают из-за ослабленных болтов крепления, поломки пружины и неисправного амортизатора. Для устранения этой неполадки надо подтянуть крепления, а негодные детали и узлы заменить на новые. Из-за износа шаровых шарниров, дисбаланса колёс и нарушенных углах установки передних колёс происходит неравномерный или повышенный износ шин. В этом случае необходимо восстановить углы установки колёс, отбалансировать колёса и поменять стиль вождения. Также из-за дисбаланса колёс возникают повышенные вибрации. Причиной увода машины в сторону является нарушение углов установки передних колёс, неодинаковое давление воздуха в шинах, неодинаковая жёсткость пружин, поломка стабилизатора поперечной устойчивости автомобиля. При этом надо подрегулировать углы установки передних колёс, как указано в инструкции по эксплуатации автомобиля, заменить узлы и детали.

Устройство автомобильного колеса

Устройство автомобильного колеса

: 1 — шина; 2 — обод; 3 — ступица

Колесо автомобиля состоит из пневматической шины, обода, соединительного элемента (диска), ступицы и пневматических шин. В зависимости от конструкции обода и соединительного элемента колеса могут быть разборными и неразборными, дисковыми и бездисковыми. Ступица колеса обеспечивает его свободную установку на оси автомобиля.

Неразборное колесо с глубоким ободом

Обод

служит для соединения шины с колесом. С этой целью ему придается специальная форма. Колесо в сборе должно быть сбалансировано, балансировочные грузики крепятся к ободу с помощью пружинных зажимов или клея. На большинстве легковых автомобилей и грузовых небольшой грузоподъемности используются глубокие, неразборные ободья. Глубокий обод жестко соединяется с диском, который служит для крепления колеса к ступице с помощью болтов или гаек со шпильками. Полки глубокого обода имеют конусную форму для плотной посадки шины на обод. Угол наклона полок составляет, как правило (5±1)°. Полки обода заканчиваются закраинами, имеющими определенную форму и служащих боковыми упорами для шины. Расстояние между закраинами называется шириной профиля обода. В средней части обода имеется углубление, необходимое для облегчения монтажа и демонтажа шины на обод. Это углубление (ручей) может быть расположено симметрично относительно плоскости колеса или со смещением.

Размеры и профиль обода регламентированы соответствующими стандартами. На каждый обод наносится соответствующая маркировка, из которой можно узнать размеры и профиль. Основные размеры обода, ширину профиля и диаметр, как правило, все изготовители указывают в дюймах, за исключением компании Michelin, которая применяет для этого миллиметры. Пример маркировки: 5J × 13H2 ET 30

, где:
5
— ширина обода в дюймах;
13
— диаметр обода в дюймах;
J
и
H2
— конструктивные особенности профиля обода;
ET 30
— вылет (от немецкого слова Einpresstiefe —
ET
) 30 мм.

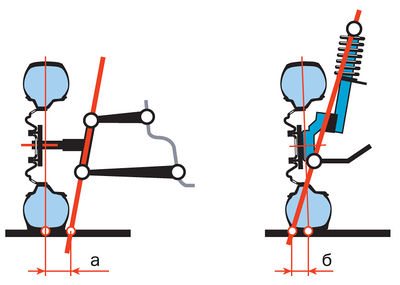

Положительное (а) и отрицательное (б) плечо обката

управляемого колеса

Вылет колеса

(выступ) является важным параметром. Любое колесо должно «охватывать» ступицу, к которой оно крепится, потому что центр пятна контакта шины с дорогой смещается относительно вертикальной оси, проходящей через центр ступицы на небольшую величину, которая рассчитывается при конструировании подвески и рулевого управления автомобиля. Величина вылета особенно важна для управляемых колес, потому что положение пятна контакта относительно оси поворота колеса играет важную роль в определении характеристик поворота автомобиля.

Неразборные колеса с глубоким ободом обычно центрируются на ступице с помощью центрального отверстия. Если диаметр центрального отверстия больше, чем у посадочной части ступицы, то центрирование осуществляется по коническим (или сферическим) поверхностям в отверстиях диска, предназначенных для крепления болтами или гайками. Иногда для лучшего центрирования и облегчения монтажа используют пластмассовые кольца, которые устанавливаются перед монтажом колеса на ступицу в центральное отверстие диска. Колесные диски легковых автомобилей изготавливаются штамповкой

из стали с последующей сваркой обода и диска или из легких сплавов (алюминиевых или магниевых). Наиболее прочные колеса из легких сплавов —
кованые
. Они имеют мелкозернистую структуру и высокую прочность при малой массе.
Легкосплавные
колеса дороже стальных, но эстетически привлекательнее. Колеса изготавливались и из композитных материалов: например, еще в 70-е гг. фирма Citroёn выпускала армированные углепластиковые колеса, которые весили в два раза меньше металлических. Однако из-за высокой стоимости таких колес они устанавливаются только на дорогих спортивных автомобилях.

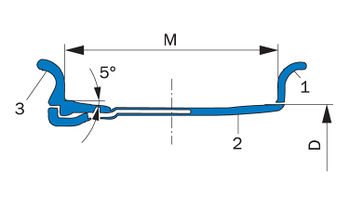

Конструкция разборного обода грузового автомобиля:

1 — закраина; 2 — обод; 3 — разрезная часть обода; М — ширина обода; D — диаметр обода

Разборные ободья

применяют для колес большинства грузовых автомобилей и автобусов. Разборные ободья могут быть дисковыми и бездисковыми. Наиболее часто используются разборные ободья с коническими посадочными полками.

Бездисковое колесо, его общий вид (а) и крепление колеса (б)

: 1 — секторы колеса; 2 — ступица; 3 — крепление; 4 — шпилька; 5 — гайка

Шины грузовых автомобилей имеют большие размеры и высокую жесткость, поэтому монтаж таких шин на неразборные ободья затруднен. Разборные ободья позволяют облегчить эту задачу. Для некоторых шин грузовых автомобилей большой грузоподъемности применяют разборные ободья с распорными кольцами. Такие ободья состоят из двух частей, соединяемых между собой болтами. Такая конструкция надежно удерживает шину на колесе независимо от значения давления воздуха в шине. Ступицы колес изготавливают из стали или ковкого чугуна. К ним крепятся элементы тормозных механизмов, диски и барабаны. Ступица устанавливается на подшипниках, которые должны воспринимать не только радиальные, но и осевые усилия от действия боковых сил. В ступицах устанавливают конические роликовые или шариковые радиально-упорные подшипники. В подшипники колес закладывается смазка, выдерживающая высокие температуры. Для предотвращения вытекания смазки и попадания грязи подшипники уплотняются сальниками.

Источник

Конструктивные особенности и отличия

Автомобильные колеса различают по принадлежности к тому или иному автомобилю, по типу применяемых шин, по конструкции и технологии изготовления. По технологии изготовления такие колеса могут быть стальными сварными (из прокатанного обода и штампованного диска), литыми и коваными.

Технология изготовления литых колес включает заливку расплавленного металла (обычно это алюминиевый или магниевый сплав) в форму, его остывание, последующее обтачивание посадочных поверхностей и сверление отверстий в полученной отливке. К числу недостатков литых колес относятся чрезмерно толстые стенки, возможность наличия скрытых пор и раковин, недостаточную прочность (при ударе они деформируются и даже раскалываются) и невозможность восстановления.

Турбокомпрессор: что это такое и как он работает

При ковке (или объемной штамповке) из заготовки выковывают так называемую поковку, которая затем обрабатывается на токарном станке. Такая технология сложна и дорога, однако кованые диски прочнее и легче. Например, 13-дюймовое кованое колесо весит 4,9 кг против 6,0 кг у литого, а толщина стенок составляет только 3,0 мм против 5,5 мм у литого. При этом кованый диск лучше «переносит» удары. Поэтому для российских дорог кованые диски предпочтительнее, несмотря на их дороговизну.

Главное преимущество легкосплавных колес перед обычными стальными — в меньшей массе. Снижение массы колеса в сборе с шиной ведет к уменьшению неподрессоренных инерционных масс и улучшению условий работы подвески, так как колесо быстрее «повинуется» возвращенному действию пружины, амортизатора и быстрее восстанавливает потерянный контакт с дорогой. Это улучшает комфортабельность езды и делает более безопасным движение на большой скорости.

Автомобильное колесо: думаете, не бывает ничего проще?

На повестке дня устройство автомобильного колеса.

Казалось бы, что особенного в колесе? Изобретение из далёкой древности, которое с успехом используется человечеством на протяжении почти всей его истории.

Но если мы говорим о колесе современного авто, а не о каменном круге возрастом в несколько тысячелетий, то сказать о нём есть что. Несмотря на кажущуюся простоту, оно является настоящим инженерным шедевром, а его роль в жизни машины сложно переоценить.

Шина: под грузом ответственности и автомобиля

Идём дальше – шины. В наши дни покрышки это не просто куски резины, как было на заре автомобилестроения – это поистине высокотехнологичная деталь.

Современные легковушки, как правило, комплектуются бескамерными шинами, варианты с камерами уже давно стали архаизмом и используются иногда на грузовой или специальной технике.

Нас, конечно же, интересует то, что чаще всего встречается на гражданском транспорте.

Бескамерная шина состоит из таких частей:

Основа шины – каркас, который также часто называют кордом. Он представляет собой множество синтетических, стекловолоконных или стальных нитей, которые проложены от одного края покрышки к другому.

Такая конфигурация корда на сегодняшний день считается наиболее оптимальной. Брекер, по своей сути, тоже состоит из прочных нитей, но расположен исключительно между каркасом и протектором и защищает последний от отслоения и излишних нагрузок.

Наверное, самая знакомая часть шины, которая всегда на виду – протектор. Он представляет собой толстый слой специальной резины, которая имеет специфический рисунок на поверхности.

Форма этого рисунка может быть разной в зависимости от назначения покрышки (летняя, зимняя, всесезонная и так далее).

Протектор с обоих боков переходит в боковины. В современных автомобилях они невысокие (иногда вообще тонюсенькие, если это низкопрофильная резина). И последний элемент – борт. Он отвечает за надёжное крепление к ободу и герметичность всей бескамерной шины, для чего армируется специальным нерастяжимым кольцом.

Когда выбираем колесо…

И в завершение темы, устройство автомобильного колеса, несколько слов о маркировке шин и дисков. Вы наверняка замечали, что на боковинах покрышек нанесено множество разных символов – все они нужны для того, чтобы правильно подобрать резину для автомобиля.

Основными параметрами являются ширина и высота профиля, разновидность шины и посадочный диаметр. Для диска важными значениями считаются его диаметр, ширина обода, а также расстояние между поперечной осью и плоскостью крепления к ступице – так называемый вылет.

Расшифровка индексов нагрузки и скорости:

Как видите, друзья, об автомобильном колесе можно рассказать очень много полезного, хотя на первый взгляд оно и не выглядит такой уж сложной конструкцией.

Надеюсь, вам было интересно! До новых встреч на блоге и не забывайте подписываться!

Источник

Строение автомобильных шин

Благодаря колесам автомобиль имеет возможность передвигаться по дороге. На них подается вращение от двигателя через трансмиссию, а за счет сил трения колеса отталкивается от поверхности, и авто движется.
Автомобильные колеса состоят из двух компонентов – шины и диска. Основным рабочим элементом колеса является шина или по-другому скат, а диск выступает в роли посадочного места для нее, а также обеспечивает крепление колеса к ступицам.

Также от этих элементов зависит шумность при движении.

Назначение, функции

В целом, колеса автомобиля делятся на три категории, в зависимости от выполняемой ими функции, — ведущие, управляемые, поддерживающие. На ведущие колеса подается вращение и благодаря контакту с дорогой они заставляют автомобиль двигаться. Но в процессе передвижения авто необходимо изменять направление движение, маневрировать и за это отвечают управляемые колеса.

Грузовые авто предназначены для транспортировки грузов и для снижения нагрузки на ведущие и управляемые колеса, в конструкцию ходовой части добавлены поддерживающие. Они не приводят в движение авто, не участвуют в обеспечении маневрирования, их задача – принятие части нагрузки «на себя».

В легковых авто используется 4 колеса, в грузовиках же их количество может достигать и 12, а в спецтехнике – до 24. Примечательно, что на грузовиках обычно колеса разделены по категориям – одни из них ведущие, вторые – управляемые, остальные – поддерживающие.

Что касается легкового транспорта, то у них используемые виды колес автомобиля могут делиться как по назначению, так и быть совмещенными. К примеру, в заднеприводных моделях колеса, установленные на задней оси – ведущие, а на передней – управляемые. А вот в переднеприводных версиях – колеса передней оси являются одновременно и ведущими, и управляемыми, задние же выполняют лишь поддерживающую функцию.

Конструкция

Опорный узел состоит из ступицы колеса, навесного устройства, подшипников качения. Все его компоненты изготовлены с высокой степенью точности. Даже незначительные зазоры могут привести к разрушению узла. Крепится ступица к подвеске через радиально-упорный шариковый или роликовый подшипник. Для фиксации последнего применяют стопорные кольца или зажимные корончатые гайки, предотвращающие самопроизвольное откручивание.
К сведению!
В зависимости от места установки и типа привода автомобиля возможен монтаж ступицы на один или два подшипника. В первом случае используют однорядный шарико- или роликоподшипник.

Конструкция ступицы колеса зависит от типа привода автомобиля и места установки. Существует 4 основных конструктивных варианта исполнения компонента:

1. Ведущие неуправляемые колёса. Такие элементы устанавливают на задних мостах автомобилей с полным или частичным приводом. Узел представлен длинной полуосью, входящей в зацепление с деталями дифференциала, на которой закреплён монтажный фланец и ступичный подшипник.
2. Ведомые неуправляемые колёса. Применяют в задней подвеске переднеприводных автомобилей. Ступичный узел состоит из монтажного фланца, закреплённого на подшипниках. Крепят элемент к продольным или поперечным балкам задней подвески.
3. Ведущие управляемые колёса. Такой тип устанавливают на автомобили с полным или частичным приводом. Ступица передняя служит не только для поддержки колеса, но и для передачи крутящего момента от трансмиссии. Она пустотелая с внутренним шлицевым зацеплением.
4. Ведомые управляемые колёса. Применяют ступичные узлы в конструкции передней подвески заднеприводных автомобилей. Закрепляют детали на поворотном кулаке с помощью резьбового соединения, а зазоры в элементах можно регулировать путём затяжки стопорной гайки.

Основная деталь в ступичном узле – подшипник. Именно он воспринимает все статические и динамические нагрузки. От его ресурса зависит долговечность всего механизма. Производители, выпускающие подшипники, указывают срок службы компонента порядка 200 тыс. км. Это число довольно условное и зависит от характера вождения, а также состояния дорожного покрытия. При езде по бездорожью пробег снижается до 50 тыс. км. После окончания срока службы подшипник подлежит замене.

Чтобы увеличить комфорт и снизить шум в автомобиле, производители стараются уменьшить неподрессоренные массы подвески. Для этого подшипник и ступицу объединили в единую конструкцию. Всего разработано 5 поколений новых узлов:

1. Двухрядные подшипники типа HUB-I. Такие детали можно заменить отдельно, что увеличивает ремонтопригодность конструкции.
2. Подшипники с монтажным фланцем HUB-II. Одна из обойм деталей выполнена в теле ступицы или крепёжного элемента.
3. Ступичный узел в сборе HUB-III. Третье поколение получило наиболее широкое применение в автомобилях последних годов выпуска. Как такового подшипника в узле уже нет, а есть ступица и крепёжный элемент, разделённые между собой телами качения.
4. В конструкцию 3 поколения добавили интегрированный ШРУС, получив технологию HUB-IV.
5. Ступичный узел с шарниром равных угловых скоростей и тормозным диском (HUB-V).

К сведению! Технологии 4 и 5 поколения находятся в стадии разработки и тестирования. Ступичные узлы имеют минимальную неподрессоренную массу, что положительно сказывается на работе подвески. Однако, ввиду сложности конструкции у этих поколений высокая цена, а значит устанавливать их будут на премиальных автомобилях.

Устройство шины

Шина – вторая составляющая колеса. Она также обладает достаточно сложной конструкцией, поскольку в ее задачу входит обеспечение сцепления с дорожным полотном, принятие и гашение колебаний от мелких неровностей, удержание веса. Для выполнения своих функций шина должна быть прочной, но при этом и эластичной. Отметим, что шина является своего рода оболочкой, которая заполняется наполнителем – воздухом или специальными газами.

Шина состоит из эластичного радиального каркаса, задающего форму изделию, на который последовательно нанесены резиновая прослойка, брекер (силовой металлический корд), бандаж из нитей (капроновый корд) и протектор. По внутренней окружности радиальный каркас формирует посадочный борт шины, в который для жесткости установлено проволочное кольцо.

Видимыми элементами шины являются протектор, выступающий в качестве основной рабочей поверхности (он контактирует с дорожным полотном) и боковины. Переход между этими элементами получил название – плечо.

Для обеспечения сцепления с дорогой, протектор обладает сложным узором, который формируется ребрами, блоками с канавками и ламелями.

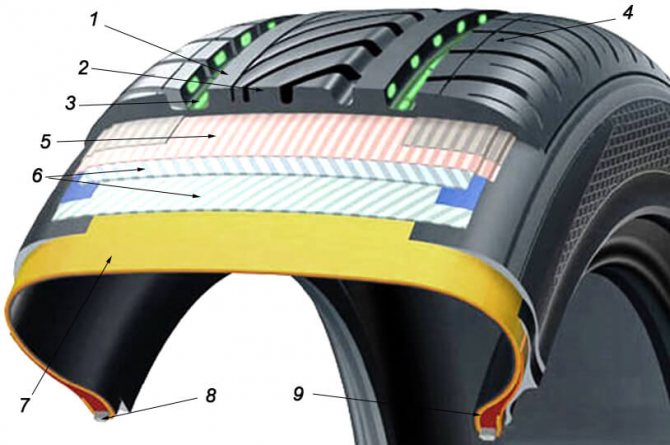

Устройство автомобильной шины

Конструкция шины достаточно сложная и состоит из множества элементов: корда, протектора, брекера, плечевой зоны, боковины и борта. Поговорим о них подробнее.

Основой шины является каркас, состоящий из нескольких слоев корда. Корд – прорезиненный слой ткани из текстильных, полимерных или металлических нитей.

Корд натянут по всей площади шины, т.е. радиально. Существуют радиальные и диагональные шины. Наибольшее распространение получила радиальная шина, т.к. она характеризуется наиболее долгим сроком эксплуатации. Каркас в ней более эластичный, за счет чего уменьшается теплообразование и сопротивление качению.

Диагональные шины имеют каркас из нескольких слоев корда, расположенных перекрестно. Эти покрышки отличаются невысокой ценой и имеют более прочную боковину.

Протектор

Наружная часть покрышки, непосредственно контактирующая с дорожной поверхностью, называется “протектор”. Главным его предназначением является обеспечение сцепления колеса с дорогой и защита его от повреждений. Протектор влияет на уровень шумности и вибрации, а также определяет степень износа шины.

Конструктивно протектор представляет собой массивный слой резины, имеющий рельефный рисунок. Рисунок протектора в виде канавок, борозд и выступов обуславливает способность шины работать в определенных дорожных условиях.

Брекер

Слои корда, расположенные между протектором и каркасом, называются “брекер”. Он необходим для улучшения взаимосвязи между этими двумя элементами, а также для предотвращения отслоения протектора под действием внешних сил.

Плечевая зона

Часть протектора, находящаяся между беговой дорожкой и боковиной, называется “плечевая зона”. Она усиливает боковую жесткость шины, улучшает синтез каркаса с протектором, берет на себя часть боковых нагрузок, передаваемых беговой дорожкой.

Боковины

Боковина – прослойка резины, являющаяся продолжением протектора на боковых стенках каркаса. Она ограждает каркас от влаги и механических повреждений. На нее наносится маркировка шин.

Боковина заканчивается бортом, служащим для ее крепления и герметизации на ободе колеса. В основе борта находится нерастяжимое колесо из стальной обрезиненной проволоки, придающее прочность и жесткость.
