Устройство и принцип работы

Главная функция системы топливной подачи — впрыск горючего в определённых дозах под давлением.

Различают две основные разновидности форсунок:

В стандартной дизельной форсунке распылитель является главной деталью. Он может иметь несколько отверстий, по-разному регулироваться и подавать солярку. Например, простые дизельные силовые агрегаты оснащаются элементами с однодырочным распылителем и иглой. А вот двигатели типа GDI оснащены распылителями со множеством отверстий, как правило, от 2 до 6.

Обычную работу форсунок можно представить себе так. К ТНВД из бака поступает солярка под незначительным напором. Затем ТНВД последовательно нагнетает топливо уже под сильным давлением к элементам впрыска. Они открываются под действием давления. Как только напор падает, отключается и впрыск дизеля.

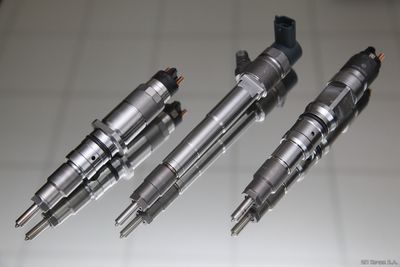

Электроуправляемые форсунки созданы в результате прогресса топливных систем дизеля. Здесь солярка подаётся в цилиндры по тому же принципу, только распылители открываются не под действием давления. Управляет всем этим процессом электромагнитный клапан. Он не сам по себе, а контролируется непосредственно ЭБУ автомобиля. Без соответствующего сигнала оттуда топливо в распылитель не попадает.

Электромеханическое управление имеет массу преимуществ. Так, в форсунках дизеля Common Rail, за один цикл может происходить до 7 впрысков, что априори повышает мощность двигателя. Благодаря высокоточному распределению в таких системах, горючая смесь равномерно дозируется, эффективнее распыляется и сгорает.

Также с недавних пор популярны системы «насос-форсунка». Здесь нет ТНВД, на каждый цилиндр отдельно имеется собственный распылитель.

Капает распылитель дизельной форсунки

Диагностика и ремонт дизельных форсунок

форсунка Common Rail , ЗАМЕРЯЕМ СЛИВ В ОБРАТКУ Pan Zmitser #борода

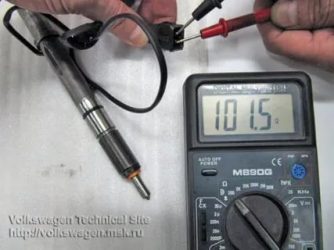

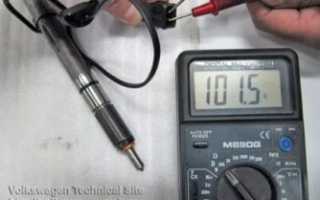

Как проверить управляющую форсунку на дизеле

Форсунки дизельного двигателя, также как и инжекторного, периодически загрязняются. Поэтому многие владельцы машин с дизельным двигателем задаются вопросом — как проверить форсунки на дизеле? Как правило, в случае их засорения топливо несвоевременно подается в цилиндры, и возникает повышенный расход горючего, а также перегрев и разрушение поршня. Кроме этого, возможен прогар клапанов, и выход из строя сажевого фильтра.

Форсунки дизельного двигателя

Проверка дизельных форсунок в домашних условиях

В современных дизельных двигателях повсеместно могут использоваться одна из двух известных топливных систем Common Rail (с общей рампой) и насос-форсунки (где на на каждый цилиндр отдельно подводится своя форсунка).

Они обе способны обеспечить высокую экологичность и КПД двигателя. Поскольку эти дизельные системы функционируют и устроены подобным образом, но Коммон Реил более прогрессивна с точки зрения эффективности и шумности работы, хотя и проигрывает в мощности, стала все более чаще использоваться на легковых авто, то далее будем говорить о ней. А про работу, неисправности и проверку насос форсунок расскажем отдельно, ведь это не менее интересная тема, особенно для владельцев автомобилей VAG группы, поскольку там довольно не сложно производится программная диагностика.

дизельные форсунки ремонт

Признаки неисправности

Несмотря на предельную точность, дизельные системы впрыска очень хрупкие. Это и становится причиной их быстрого выхода из строя. Особенно актуально это для электронных и электромеханических форсунок, которые не переносят низкокачественного топлива, агрессивного стиля вождения и засорения.

Первый, явный признак неисправной форсунки — повышенная, неестественная резвость автомобиля. Электроника неправильно определяет дозировку и переливает топливо. Долго это не продолжается: процесс принимает обратный эффект. Увеличивается дымность выхлопа, особенно при резком задействовании педали газа. Повышается расход масла, в которое начинает просачиваться солярка.

Второй признак — нестабильность холостого хода. Автомобиль начнёт хуже заводиться по утрам, при прогреве — дымить. Грамотная диагностика дизельных форсунок должна обязательно проводиться с учётом этих факторов.

Таким образом, «симптоматический ряд» кратко можно описать так:

• рывки и толчки во время езды;
• холостой режим двигателя нестабилен;
• из выхлопной системы выделяется избыточное количество дыма;
• ощущается потеря тяги или её резкое увеличение;
• отказывают отдельные цилиндры.

Признаки неисправности форсунки

Как показывает опыт, неисправность форсунки можно определить по признакам, которые, впрочем, могут сигнализировать и о других поломках. Среди проблем в работе двигателя, указывающих на то, что не работает форсунка инжектора, выделяют:

• нестабильная работа двигателя на холостом ходу;
• двигатель троит, то есть у него не работает один из цилиндров;
• существенно выросло потребление топлива;
• холодный двигатель плохо запускается;
• рывки при движении после нажатия на педаль газа;
• утрата динамики, особенно при резких ускорениях.

Видео: как проверить форсунку common rail не снимая с двигателя

При возникновении подобных симптомов, требуется проверить форсунки, как одну из наиболее вероятных причин их появления. Сделать это можно разными методами, например, многие специалисты снимают эти узлы и проверяют их. Но существуют методики, позволяющие определить, работает ли форсунка, не снимая ее. Это можно сделать и самостоятельно, причем для выполнения диагностики потребуется только один прибор, при этом разбирать ничего не потребуется.

Давление форсунок дизельных двигателей

Чем выше давление форсунок дизельных двигателей, тем тоньше распыливается солярка. Так, двигатель GDI имеет среднее давление инжектора, равное 1000-2050 бара. Кроме того, в зависимости от качества распылителя и топливной системы может быть разным время впрыска — от 1 до 2 миллисекунд.

Грамотный уход за дизелем подразумевает в первую очередь регулировку давления начала впрыска. Производится это на специальном стенде, настраивается винтом при снятом колпаке форсунки и отвёрнутой контргайке. Давление будет повышаться при ввёртывании винта, и понижаться — при откручивании.

Ниже приведены примерные показания стандартного давления различных систем:

• классический инжектор — через ТНВД поступает 400-1000 кг/см2;
• Коммон Райл — через ТНВД обеспечивается до 1600 кг/см2;
• насос-форсунки — 1200-2050 кг/см2.

Проверка форсунок дизельного двигателя своими руками

Обычный способ диагностики на засорение форсунок проводится так:

• повысить до предела обороты двигателя на холостом ходу;
• ослабляя гайки в местах фиксации рампы высокого давления, поочерёдно деактивировать форсунки;
• прислушаться к работе мотора.

Если отключить исправную форсунку, силовой агрегат начнёт барахлить. И наоборот, если отсоединить неисправный элемент впрыска, изменений наблюдаться не будет. Кроме того, проверить элементы впрыска можно и по давлению. Надо прощупать топливопроводы на наличие толчков или повышение температуры. Засорённый штуцер будет горячим, так как ТНВД постоянно нагнетает сюда горючее, но в силу забитости канала оно не проходит.

Следующий вариант проверки — через слив в обратку. Неисправная форсунка будет скидывать в систему обратки больше топлива, чем нужно. ТНВД из-за этого теряет способность выдавать нужное рабочее давление, что становится причиной сложного запуска и плохой работы мотора.

Перед диагностикой этого типа нужно подготовить следующие инструменты:

• медицинские шприцы на 20 мл;
• систему капельниц.

Как правило, чтобы ускорить процесс работы, подготавливается система капельниц, а не один шприц с трубкой. Так удаётся разом проверить все форсунки. Из шприцов должны быть вынуты поршни, трубки капельницы подсоединены к горлышкам.

Найти проблемную форсунку можно так:

• подключить систему капельниц со шприцами к обратным сливам форсунок — штатные провода нужно снять;
• завести мотор;
• подождать, пока внутрь шприца наберётся определённое количество солярки.

Косвенные признаки неисправности

В большинстве случаев при выявлении следующих проблем с топливной системой, требуется проверка форсунок инжекторного двигателя. Негативные факторы:

• появляются провалы или дергание автомобиля, когда водитель нажимает на педаль акселератора или переключает скорость;
• ухудшаются пусковые характеристики на старте двигателя, которые явно становятся заметными в холодное время года;
• мощность мотора падает, снижается динамика автомобиля;
• существенно повышается расход топлива;
• перебои с работой на холостых оборотах.

Если есть подобные сомнения можно обратиться на станцию для проведения компьютерной диагностики, но в некоторых случаях выручает проверка форсунок своими руками даже в гаражных условиях.

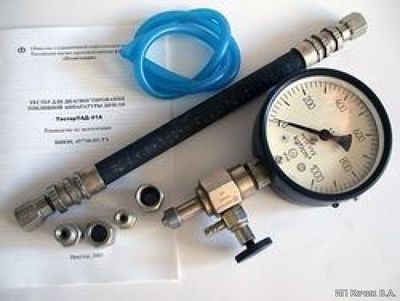

Тестеры для более детальной диагностики

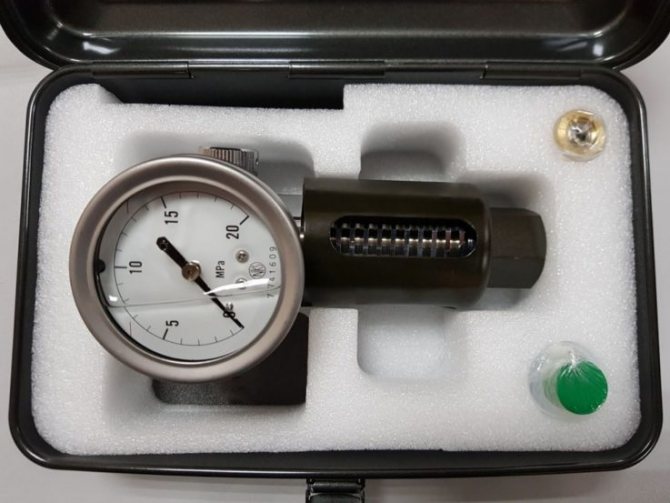

Один из известных приборов называется максиметр. Это совершенная во всех отношениях форсунка, оснащённая пружиной и шкалой. С её помощью можно отрегулировать важные параметры, в том числе и давление. Некоторые автомобилисты используют вместо максиметра обычную, заведомо исправную форсунку. Снятые с её помощью показатели сравниваются с данными распылителей, используемых в двигателе.

Алгоритм проверки с помощью максиметра:

• демонтируются все форсунки автомобиля;
• к свободному штуцеру ТНВД подсоединяется тройник;
• ослабляются накидные гайки на всех остальных штуцерах;
• к тройнику подсоединяется максиметр и проверяемая форсунка;
• активируется декомпрессионный механизм;
• запускается вращение коленвала.

В идеальных условиях обе форсунки должны показать одинаковые результаты по давлению в начале впрыска. В случае отклонений, распылитель нуждается в регулировке.

Вообще на работу элементов впрыска влияют механические характеристики. Но их проверка возможна только на профессиональном стенде.

В частности, на нём тестируют:

• количество топлива, проходящего через элемент;
• давление топлива;
• форму распыла.

Контроль с помощью стенда является наиболее точным методом диагностики, позволяющим определить степень повреждения элементов впрыска и целесообразность ремонта.

Чистка форсунок дизельного ДВС

Оценив наличие проблемы, в ряде случаев восстановить работоспособность можно очисткой или промежуточным по сложности ремонтом. Убрать загрязнения допускается химическим и механическим способами.

Ультразвук

Воздействие акустическими колебаниями высокой частоты достаточно эффективно, часто с деталей смываются даже нанесённые на заводе надписи специальными красками.

Снятая форсунка помещается в ванну, наполненную чистящей жидкостью, к которой подключён мощный излучатель ультразвука. Процесс очистки продолжается около 20 минут, после чего результаты контролируются на стенде.

Наиболее современные форсунки, где содержится много нежных пластиковых деталей, могут начать работать ещё хуже, чем до очистки, поэтому проверять их надо по всем параметрам, а не только по виду факела.

Очистка на стенде

Через загрязнённый инжектор проливается под давлением специальная промывочная жидкость, представляющая собой очень эффективный растворитель.

Это самый надёжный способ чистки, поскольку деталь не подвергается никаким разрушительным воздействиям, а всё акцентировано именно на растворении отложений и загрязнений.

Одновременно с помощью того же стенда контролируются результаты работы, после чего можно будет принять максимально точное решение о возможности дальнейшего использования распылителей.

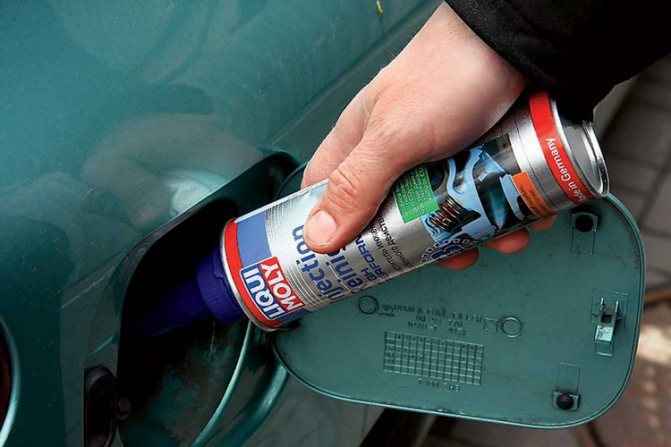

Использование присадок

В продаже имеется большое количество всевозможных моющих присадок для дизельной аппаратуры, работающих при простом добавлении их в топливо.

Эффективность подобного способа достаточно сомнительна, поскольку в качественном дизтопливе такого рода вещества уже присутствуют и при постоянном использовании не допускают появления отложений. А уже имеющиеся смывать затруднительно из-за низкой концентрации моющих компонент.

По теме: Как правильно буксировать автомобиль с АКПП (вариатором) и МКПП (механикой)

К тому же можно получить обратный эффект в случае сильно загрязнённой системы, когда крупные фракции отделятся и попадут в узкие места, полностью их закупорив. Тем не менее, получение положительного результата тоже не исключается.

Ручной способ

Может производиться, как с разборкой форсунки, так и методом проливания через неё чистящей жидкости. В последнем случае это ничем, кроме сложности, не отличается от промывки на стенде.

Промывка форсунок своими руками. Самодельный стенд для чистки форсунок

При разборке форсунки там, где это допускается конструктивно, можно очистить и притереть клапаны, снять загрязнения механически с доступных деталей, даже прочистить мягкой проволокой отверстия распылителей.

Главное проявлять достаточную осторожность с учётом прецизионной точности всех деталей. Для промывки используется всё та же жидкость для очистки инжекторов.

Грамотная регулировка форсунок

Если форсунка ремонтопригодна, её регулируют с целью восстановления изначальной плотности установки иглы. Если она свободно болтается, топливо вытекает через появившийся зазор. Для полностью исправного распылителя допустим показатель протечки не более 4% от общего количества горючего, подаваемого в цилиндр. Кроме того, дизельные элементы впрыска могут протекать из-за плохого уплотнения в зоне конуса иглы.

Регулировка форсунок дизельного двигателя на плотность осуществляется путём изменения натяжения пружины. Оптимально разрешённое смещение — 10 кгс/см2. Если наблюдается течь, специальной пастой ГОИ игла притирается. Для лучшего эффекта абразив разводят с керосином.

Инструкция по очистке (промывке)

Как и говорилось выше, частой проблемой дизельных форсунок является их засорение. Для восстановления производительности элементов впрыска проводится чистка.

Её можно провести двумя способами:

• без демонтажа форсунок;
• со снятием.

В первом случае в топливо добавляется особая присадка, способная очистить инжектор от отложений. Однако этот способ редко даёт результат, тем более для дизельных машин. Куда эффективнее выглядит очистка сольвентом. Но здесь приходится сооружать небольшую автономную систему из топливного фильтра, бутылок, манометра и компрессора. Данная работа требует осторожности, так как давление нужно постоянно контролировать, иначе разорвёт пластиковые бутылки.

Что касается полноценной очистки, то она возможна только со снятием форсунок с двигателя.

Промывка элементов может быть проведена с помощью:

Ультразвуковая очистка является более эффективной, но требует наличия специального стенда. Кроме того, этот вариант имеет свои недостатки: некоторым видам форсунок противопоказан данный вариант промывки.

Химическая обработка куда проще. Как правило, используется карбклинер. Он соединяется с зарядным устройством от телефона. Затем сооружается небольшая схема и осуществляется одновременная промывка системы впрыска. С помощью средства для чистки карбюратора можно промывать отложения средней твёрдости. Однако убирать окаменелости и старые отложения оно не может: здесь уже нужно использовать ультразвук.

Причины и методы устранения течи горючего из топливной форсунки

Проверяется дизельная система на течи следующим образом:

• форсунка, место её вкручивания и гайка крепления трубки насухо протираются;
• обозначенные места протираются мелком;
• запускается двигатель и сразу глушится;
• в том месте, где мел потемнел, будет протечка.

Как правило, течёт из-под топливной трубки. В этом случае поможет её замена. Если потеет форсунка, то она подвергается тщательной проверке, а если место между элементом впрыска и головкой, надо заменить медное уплотнительное кольцо.

Существует несколько причин течи солярки из форсунки. Самая банальная — ослабление шайбы, расположенной под проблемным элементом впрыска. Нужно её заменить и проверить заново всю систему.

Источник

Проверка дизельных форсунок в домашних условиях

В современных дизельных двигателях повсеместно могут использоваться одна из двух известных топливных систем Common Rail (с общей рампой) и насос-форсунки (где на на каждый цилиндр отдельно подводится своя форсунка).

Они обе способны обеспечить высокую экологичность и КПД двигателя. Поскольку эти дизельные системы функционируют и устроены подобным образом, но Коммон Реил более прогрессивна с точки зрения эффективности и шумности работы, хотя и проигрывает в мощности, стала все более чаще использоваться на легковых авто, то далее будем говорить о ней. А про работу, неисправности и проверку насос форсунок расскажем отдельно, ведь это не менее интересная тема, особенно для владельцев автомобилей VAG группы, поскольку там довольно не сложно производится программная диагностика.

Самый простой метод вычисления забитой форсунки такой системы можно провести по следующему алгоритму:

• на холостом ходу довести обороты двигателя до того уровня, когда проблемы в работе двигателя слышны наиболее отчетливо;
• каждую из форсунок отключают путем ослабления накидной гайки в месте крепления магистрали высокого давления;
• когда вы отключаете нормальную рабочую форсунку, то работа двигателя меняется, если же форсунка проблемная, то двигатель продолжит работать в таком же режиме и далее.

Кроме этого, проверить форсунки своими руками на дизельном двигателе можно путем прощупывания топливопровода на наличие толчков. Они будут результатом того, что ТНВД пытается нагнетать топливо под давлением, однако в силу забитости форсунки возникают сложности с его пропуском. Проблемный штуцер также можно определить по завышенной рабочей температуре.

Проверка дизельных форсунок

При наличии признаков неисправности форсунок, производят их проверку. Проведение процедуры может быть осуществлено как в гаражных условиях, так и на СТО при помощи диагностического стенда. Второй способ наиболее оптимальный, но имеет недостатки в виде высокой стоимости услуг и значительной удаленности сервиса. Существуют следующие способы проверки исправности форсунок:

1. На заведенном дизеле ставят такие обороты, когда сбои его работы слышны особо отчетливо. Форсунки последовательно отключают от магистрали высокого давления, ослабляя накидную гайку крепления на соответствующем штуцере насоса. При отсоединении неисправной форсунки характер работы двигателя не поменяется.

2. Проверка максиметром который выполнен в виде специальной форсунки, имеющей тарировочную шкалу для установки необходимого давления впрыска дизтоплива. Прибор представляет собой контрольный образец, при помощи которого анализируется эффективность распыла и соответствие фактического давления с требуемым в момент впрыска.

3. Проверка при помощи контрольного образца рабочей форсунки, которую сравнивают с остальными. Для этого на топливную аппаратуру устанавливают тройник, при помощи которого одновременно устанавливают рабочую и тестируемую форсунку. Ослабляют затяжки гаек на остальных трубопроводах, ведущих от насоса высокого давления к нетестируемым форсункам, перекрыв подачу топлива. На декомпрессионном механизме ставят максимальную подачу топлива и начинают вращение коленвала мотора. При неисправности форсунка покажет отличия от эталона по моменту начала и качеству впрыска.

Проверка дизельных форсунок на перелив (слив в обратку)

По мере износа дизельных форсунок со временем возникает проблема, связанная с тем, что топливо из них попадает обратно в систему, из-за чего насос не может нагнетать нужного рабочего давления. Следствием этого может быть проблемы с запуском и работой дизельного двигателя.

Перед проверкой вам необходимо будет купить медицинский шприц объемом 20 мл и систему для капельниц (для подключения шприца вам понадобится трубочка длиной 45 см). Чтобы найти форсунку, которая скидывает в обратку больше топлива, чем ей положено, необходимо воспользоваться следующим алгоритмом действий:

• вынуть поршень из шприца;
• на запущенном двигателе с помощью системы подключить шприц к “обратке” форсунки (трубочку вставить в горлышко шприца);
• в течение двух минут держать шприц, чтобы в него набиралось топливо (при условии что оно будет набираться);
• повторять процедуру поочередно для всех форсунок либо соорудить систему для всех сразу.

На основании информации о количестве топлива в шприце можно сделать соответствующие выводы:

Проверка перелива в обратку

• если шприц пустой — значит, форсунка полностью исправна;
• количество топлива в шприце объемом от 2 до 4 мл также в пределах нормы;
• в случае, если объем топлива в шприце превышает 10. 15 мл, это означает, что форсунка частично или полностью вышла из строя, и ее необходимо заменить/отремонтировать (если льет 20 мл, то ремонтировать бесполезно, поскольку это говорит об износе седла клапана форсунки), так как она не держит давление топлива.

Однако такая простая проверка без гидростенда и тест плана не дает полной картины. Ведь на самом деле при работе двигателя количество сбрасываемого топлива зависит от многих факторов, она может быть забита и её нужно чистить или она подвисает и требуется в ремонте либо замене. Поэтому данный способ проверки форсунок на дизеле в домашних условиях позволяет лишь судить лишь об их пропускных способностях. В идеале количество пропускаемого ими объема топлива должно быть одинаковым и находиться в пределах до 4 мл за 2 минуты.

Точный объем топлива, которое может подавать в обратную магистраль вы можете найти в мануале своего автомобиля или двигателя.

Для того, чтобы форсунки эксплуатировались как можно дольше, заправляйтесь качественным дизельным топливом. Ведь оно напрямую зависит от на работу всей системы. Кроме этого, ставьте оригинальные топливные фильтры и не забывайте вовремя их менять.

Диагностика и регулировка дизельных форсунок

Частой проблемой является нарушение плотности посадки иглы форсунки в направляющей втулке. Если плотность уменьшена, тогда существенно больше топлива протекает через образовавшийся зазор между иглой и втулкой. Для исправного инжектора допускается протечка горючего не более 4% от общего количества топлива, которое подается в цилиндр двигателя. Общее количество топлива, которое сливается из разных форсунок за каждый отдельный промежуток времени, не должно существенно отличаться. Выявить отклонения от нормы можно при помощи следующих действий:

• необходимо затянуть пружину форсунки так, чтобы параметр давления открытия иглы совпадал с тем, который указан в технической литературе по эксплуатации конкретного дизельного двигателя;
• следующим шагом становится создание заведомо большего давления топлива, чем указанное в документации по эксплуатации ДВС. Затем нужно замерить при помощи секундомера время, за которое давление упадет на 50 кгс/см2 от рекомендуемого;

Оптимальное время падения давления указано в технической документации по эксплуатации мотора. Зачастую требуется не менее 15 секунд для полностью новых форсунок. Для детали с пробегом данный показатель находится в рамках 5 секунд.

Если наклонить направляющую иглы на угол около 45 градусов, тогда игла должна выйти из нее не более чем на треть от длины направляющей. Игла должна выходить свободно, под собственным весом и при учете любого поворота вокруг оси. Указанную пару втулка-игла меняют в случае существенных отклонений в работе. Отдельная замена иглы без замены направляющей втулки не рекомендуется, так как данные элементы подгоняются друг к другу с высокой точностью.

Это интересно: Как привязать ключ BMW Е39? Пошаговое руководство по привязке

Регулировка давления подъема иглы форсунки достигается путем изменения силы натяжения пружины. Максимально допустимое отклонение находится в рамках до 10 кгс/см2. Показатель величины такого давления указан в инструкции по эксплуатации ДВС.

Проверка форсунок дизеля на слив в обратку

По мере износа форсунок возникает проблема, когда топливо из них обратно попадает в систему. По этой причине топливный насос не способен нагнетать необходимое рабочее давление. В последствие это может стать проблемой не только с запуском, но и с работой мотора. Осуществить проверку дизельных форсунок своими руками не сложно, для этого нужно предварительно купить медицинский шприц и систему для капельниц (понадобится трубочка длиной не менее 45 см). Для того чтобы найти форсунку, скидывающую в обратку чрезмерное количество топлива, нужно следовать определенному алгоритму действий:

• достать поршень из шприца;
• трубочку для капельниц вставить в горлышко шприца и подключить шприц к «обратке» форсунки, при этом двигатель должен работать.
• в течение 2-х минут держать шприц и набирать топливо (если оно будет набираться);
• эту процедуру повторять для всех форсунок поочередно или соорудить специальную систему для всех одновременно.

Количество топлива в шприце указывает на наличие либо отсутствие проблемы с форсункой и позволяет сделать выводы:

• если шприц пустой – форсунка полностью исправна;
• топливо в шприце 2-4 мл – допустимые пределы;
• объем топлива в шприце 10-15 мл – форсунка частично либо полностью вышла из строя. Требуется ее ремонт/замена.

Однако такая проверка дизельных форсунок в домашних условиях простая и позволяет судить только о пропускных способностях распылителя.

Диагностический стенд

Хороший профессиональный стенд проверки инжекторов содержит набор плановых тестов, которые помимо экспресс-диагностики способны определить более тонкие неисправности.

Простейшая стендовая проверка производится на удержание форсункой рабочего давления, а также на возможные её загрязнения и износы. Визуально оценивается форма факела при распылении калиброванной жидкости. Определяются базовые способности прибора, при невыполнении которых инжектор однозначно бракуется.

Более сложные тесты определяют соответствие проверяемой детали на работу во всех режимах от холостого хода до максимальной мощности, проверяют быстродействие клапанов в режимах предварительного впрыска, а также состояние обратных клапанов.

Только так можно оценить общее состояние и возможность уложиться в действующие нормы по экологичности выхлопа, а также предсказать остаточный ресурс. Результатом работы профессионального стенда станет кодирование условного состояния форсунки.

Проверка приборами

Более тщательная проверка форсунок дизельного двигателя осуществляется с помощью максиметра. Этот прибор представляет собой специальную образцовую форсунку со шкалой и пружиной, с помощью которой выставляется давление начала впрыска топлива. Другой способ проверки – использование контрольной рабочей форсунки, с которой во время проверки сравниваются все эксплуатируемые в двигателе устройства. В время диагностики должен быть запущен мотор. Последовательность действий такова:

• выполняют демонтаж топливопровода и форсунки с двигателя;
• на штуцер ТНВД подключают тройник;
• чтобы позволить топливу поступать только на одну форсунку, выполняют ослабление гаек на других штуцерах;
• подсоединить к тройнику тестируемую и контрольную форсунки;
• активировать декомпрессионный механизм и вращать коленчатый вал.

Тестируемая и контрольная форсунки должны показывать идентичные результаты одновременного начала впрыска топлива. Когда есть отклонения – надо регулировать форсунку.

Также проверить работу форсунок дизельного агрегата можно на регулировочном стенде, но он есть только на СТО.

Проверка форсунок с помощью специальных приборов

Более серьезная проверка форсунок дизельного двигателя проводится с помощью прибора под названием максиметр. Под этим названием подразумевается специальная образцовая форсунка с пружиной и шкалой. С их помощью выставляется давление начала впрыска дизельного топлива.

Другой метод проверки — использование контрольной образцовой рабочей форсунки, с которой сравниваются эксплуатируемые в двигателе устройства. Всю диагностику выполняют при запущенном моторе. Алгоритм действий таков:

• выполняют демонтаж форсунки и топливопровода с двигателя;
• на свободный штуцер ТНВД подключают тройник;
• выполняют ослабление накидных гаек на других штуцерах ТНВД (это позволит топливу поступать лишь на одну форсунку);
• к тройнику подсоединяют контрольную и тестируемую форсунки;
• активируют декомпрессионый механизм;
• вращают коленчатый вал.

В идеале контрольная и тестируемая форсунки должны показывать одинаковые результаты в вопросе одновременного начала впрыска топлива. Если есть отклонения — значит, надо регулировать форсунку.

Чистка форсунок дизеля

Наличие отложений в канале и распылителе форсунки приводит к нарушению формы факела распыливания и уменьшению её пропускной способности. Типичными симптомами проявления данной неисправности являются:

— ухудшение пусковых характеристик двигателя (особенно в холодное время года); подёргивания и провалы при ускорении и на переходных режимах; — ухудшение динамики и уменьшение мощности двигателя; — увеличение расхода топлива; — ухудшение равномерности работы двигателя на холостом ходу (необязательно).

Игнорирование перечисленных симптомов и продолжение эксплуатации автомобиля вызывает следующие последствия:

— перегрев и повреждение нейтрализатора выхлопных газов; — пробой изоляции высоковольтных компонентов системы зажигания (провода, наконечники, катушки, бегунок распределителя и т.п.); — повреждение деталей ЦПГ вследствие возникновения очагов детонации (в большей степени характерно для турбированных двигателей).

Чистка форсунок дизеля

Выполнить очистку форсунок дизельного двигателя можно самостоятельно. Работы необходимо выполнять в чистоте и при хорошем освещении. Для этого форсунки снимают и промывают либо в керосине, либо в дизельном топливе без примесей. Перед обратной сборкой нужно обдуть форсунку сжатым воздухом.

Также важно проверить качество распыления топлива, то есть форму “факела” форсунки. Для этого существуют специальные методики. В первую очередь нужен испытательный стенд. Там подключают форсунку, подают на нее топливо и смотрят на форму и силу струи. Зачастую для испытаний используют чистый лист бумаги, который подкладывают под нее. На листе будут отчетливо видны следы попадания топлива, форма факела и другие параметры. В соответствии с этой информацией можно будет в дальнейшем провести необходимые корректировки. Для чистки сопла иногда используют тонкую стальную проволоку. Ее диаметр должен быть минимум на 0,1 мм меньше, чем диаметр непосредственно сопла.

Если диаметр сопла увеличен в диаметре на 10 или более процентов, то он подлежит замене. Также распылитель заменяют в случае, если разница в диаметрах отверстий будет более 5%.

Чистка форсунок

Загрязнение каналов, по которым проходит топливо, нарушает образование воздушно-топливной смеси и существенно ухудшает распыление топлива.

Решить данные проблемы помогает промывка, обеспечивающая удаление накопившихся загрязнений внутри топливных каналов. Чистка форсунок осуществляется следующими способами:

• При помощи ультразвука. Достаточно эффективный способ удаления отложений, который проводится на СТО. Форсунки помещают в жидкость и воздействуют на них ультразвуковыми колебаниями. Под их воздействием грязь в сопле разрушается довольно быстро.
• Промывка на стенде с помощью жидкостей. Очищение форсунок происходит под воздействием высокого давления за счет активной циркуляции жидкости. Этот способ наиболее эффективный.
• Промывка топливом, содержащим присадки. Этот метод довольно простой и не требует использования дорогого оборудования. В топливо добавляют специальную присадку, которая проходя через форсунку, растворяет отложения.
• Ручная промывка. Достаточно распространенный способ, не требующий использования специального оборудования. Форсунки демонтируют с рейкой и хорошо фиксируют над емкостью. По прозрачной трубке подается очищающая жидкость. Дозатор форсунки активируют при помощи по проводам аккумулятора электрического тока. Очистка происходит через 10-15 минут распыления жидкости.

Это интересно: Какие амортизаторы лучше выбрать: газовые, масляные или газомаслянные (плюсы и минусы стоек, рейтинг фирм)

Важно! Чтобы форсунки служили долго, рекомендуется использовать фильтр для дизельного топлива тонкой очистки.

Ультразвук

Воздействие акустическими колебаниями высокой частоты достаточно эффективно, часто с деталей смываются даже нанесённые на заводе надписи специальными красками.

Снятая форсунка помещается в ванну, наполненную чистящей жидкостью, к которой подключён мощный излучатель ультразвука. Процесс очистки продолжается около 20 минут, после чего результаты контролируются на стенде.

Наиболее современные форсунки, где содержится много нежных пластиковых деталей, могут начать работать ещё хуже, чем до очистки, поэтому проверять их надо по всем параметрам, а не только по виду факела.

Очистка на стенде

Через загрязнённый инжектор проливается под давлением специальная промывочная жидкость, представляющая собой очень эффективный растворитель.

Это самый надёжный способ чистки, поскольку деталь не подвергается никаким разрушительным воздействиям, а всё акцентировано именно на растворении отложений и загрязнений.

Одновременно с помощью того же стенда контролируются результаты работы, после чего можно будет принять максимально точное решение о возможности дальнейшего использования распылителей.

Промывка своими руками

Вначале рассмотрим наиболее приемлемый для автолюбителя вариант: промывка форсунок без их снятия с автомобиля. Для проведения этой процедуры потребуются следующие вещи:

• промывочная жидкость Wynns;
• пустая пластиковая бутылка ёмкостью 1.5 л;
• шланг резиновый длиной 1.5 м;
• 2 соска для автомобильных колёс;
• компрессор автомобильный;
• фильтр для инжектора, 1 штука;
• хомуты стальные для шланга, 4 штуки.

Возможные неисправности дизельных форсунок

Наиболее частой причиной неисправности является нарушение плотности посадки иглы в направляющей втулке форсунки. Если ее значение уменьшено, то через новый зазор протекает большое количество топлива. В частности, для нового инжектора допускается утечка в объеме не более 4% от рабочего топлива, которое попадает в цилиндр. В целом же, количество топлива из форсунок должно быть одинаковым. Обнаружить утечку топлива на форсунке можно следующим образом:

• найти информацию о том, какое давление должно быть при открытии иглы в форсунке (для каждого двигателя он будет различным);
• снять форсунку и установить ее на испытательный стенд;
• создать заведомо высокое давление на форсунке;
• с помощью секундомера измерить время, через которое давление упадет на 50 кгс/см2 (50 атмосфер) от рекомендуемого.

Это время также прописано в технической документации к двигателю. Обычно для новых форсунок оно составляет от 15 секунд и более. Если форсунка поношенная, то это время может сократиться до 5 секунд. Если время меньше 5 секунд, значит форсунка уже находится в нерабочем состоянии.

При износе седла клапана форсунки (не держит требуемого давление и происходит чрезмерный слив) ремонт бесполезен, обойдется больше половины стоимости новой.

Иногда дизельный инжектор может давать небольшую или обильную течь горючего. И если во втором случае необходим лишь ремонт и полная замена форсунки, то в первом случае можно обойтись собственным силами. В частности, необходимо притереть иглу к седлу. Ведь основная причина подтекания — нарушение уплотнения на торце иглы (другое название — уплотняющий конус).

Замена одной иглы в форсунке без замены направляющей втулки не рекомендуется, поскольку они подгоняются друг под друга с высокой точностью.

Для удаления подтекания дизельной форсунки зачастую используют тонкую шлифовальную пасту ГОИ, которую разводят с керосином. Во время притирки необходимо следить за тем, чтобы паста не попала в зазор между иглой и втулкой. По окончании работ все элементы промывают в керосине или солярке без примесей. После этого нужно обдуть их сжатым воздухом из компрессора. После сборки вновь проверить на наличие течи.

Выводы

Частично вышедшие из строя форсунки являются не критичной, однако весьма неприятной поломкой. Ведь их неправильная работа ведет к значительной нагрузке на другие узлы силового агрегата. В целом же, машину при забитых или ненастроенных форсунках эксплуатировать можно, однако желательно как можно быстрее выполнить ремонт. Это позволит сохранить в работоспособном состоянии двигатель автомобиля, что избавит вас от еще больших денежных расходов. Так что при проявлении первых же симптомов нестабильной работы форсунок на вашем дизельном автомобиле рекомендуем хотя бы элементарным способом проверить работоспособность форсунки, которую как видите вполне под силу сделать каждому в домашних условиях.

Источник

Почему форсунки на дизельном двигателе выходят из строя?

Форсунки на дизельном моторе выходят быстрее, чем на бензиновом моторе. Это обусловлено тем, что у этих моторов разный принцип работы. Но в обоих случаях виной всему является некачественное топливо или несвоевременная замена фильтра очистки топлива. Если обслуживать машину вовремя, то форсунки должны отработать без замены и ремонта не менее 150 000 км. Если же использовать еще и качественное топливо, то заводские форсунки должны ездить 200-300 тыс. км.

Это интересно: Автомобильные свечи зажигания и их состояние по цвету нагара на электродах — диагностика двигателя

Но, как правило, топливо используется не самое качественное, а фильтра меняются редко. Поэтому форсунки в современных дизелях едва ли выхаживают 150 тыс. км. После чего загрязняются и начинают дозировать топливо неправильно. Чтобы это исправить, придется как минимум произвести их механическую очистку от отложений и грязи. Данную процедуру лучше не откладывать в долгий ящик, а работу доверить людям, разбирающимся в этом.

Вероятные неисправности

1. Наиболее частая причина поломки форсунки – нарушение плотности посадки иглы во втулке форсунки. В случае если ее значение несколько уменьшено, через новый зазор протекает много топлива. Обнаружить утечку топлива можно несколькими способами:

• найти информацию, указывающую какое давление при открытии иглы должно быть в форсунке (для каждого агрегата он будет различным);
• проверить форсунку на специальном испытательном стенде;
• создать на форсунке заведомо высокое давление;
• измерить время (секундомером), через которое давление упадет от рекомендуемого на 50 атмосфер.

2. Если обнаружится износ седла клапана, ремонт бесполезен, поскольку такой ремонт дорогостоящий и обойдется больше половины от стоимости новой форсунки. Иногда дизельный инжектор дает небольшую или очень обильную течь горючего. Во втором случае необходим ремонт или полная замена форсунки, а в первом – проблему можно решить собственными силами.

Течи горючего из топливной форсунки

Также дизельные инжекторы могут давать как незначительную, так и обильную течь. В первом случае потребуется ремонт, во втором можно обойтись способом притирки иглы к седлу. Форсунки текут по причине нарушения уплотнения в области торца иглы, который еще называется уплотняющим конусом.

Проверку плотности притирки торца можно проверить путем плавного и поэтапного наращивания давления горючего. Конец распылителя должен оставаться полностью сухим при достижении такого показателя, который составляет до 10 кгс/см2 меньше, чем необходимое давление впрыска.

В том случае, если замечено подтекание дизельной форсунки, тогда осуществляется аккуратная притирка иглы к седлу. Для этого используется тонкая шлифовальная паста ГОИ, которую дополнительно разводят с керосином. В процессе притирки необходимо избегать попадания пасты в зазор, который присутствует между иглой и направляющей втулкой. По окончании все элементы промываются в керосине или чистой солярке, затем их обтирают соответствующими салфетками. Далее необходимо обдуть все части сжатым воздухом и произвести повторную проверку на наличие течи.
