Устройство свечи зажигания

Чтобы понять, чем свечи отличаются друг от друга, нужно разобраться в их устройстве.
Принципиально конструкция свечи зажигания не меняется уже много лет. Внутри металлического корпуса проходит центральный электрод (проводник), отделённый керамическим изолятором. На верхний контактный вывод свечи подаётся ток, который, пройдя внутри по всей длине электрода, упирается в… тупик. Но рядом с ним есть ещё один электрод — заземляющий (боковой), соединённый с корпусом свечи. В воздушном промежутке между электродами возникает мощный (несколько тысяч вольт) электрический разряд — искра, которая и поджигает топливно-воздушную смесь в цилиндре двигателя.

Свечи зажигания азбука для неопытных и самодиагностика

РАСХОД БЕНЗИНА СРАЗУ УМЕНЬШИТСЯ ЕСЛИ ЗАМЕНИТЬ СВЕЧИ НА ЭТИ ???

Правила подбора свечей зажигания

При подборе свечи к двигателю конкретной модели автомобиля, как правило, учитывают две характеристики:

1. Геометрические размеры;
2. Калильное число.

Определяющим в геометрических размерах является размер резьбового соединения и его длина.

Если с резьбовым соединением всё понятно (нештатная резьба просто не подойдет), то длина свечи обязательно должна соответствовать указанной производителем, иначе она может «встретиться» с поршнем!

Что такое калильное число и калильное зажигание?

Чтобы понять, насколько важно использовать свечи зажигания с правильным калильным числом, нужно разобраться в сути процессов происходящих в камере сгорания двигателя. Начнем с терминов.

• Калильное число – это такой условный тепловой эквивалент, который указывает на предельно допустимую температурную нагрузку свечи зажигания, выше которой в цилиндре двигателя появляется калильное зажигание.
• Калильное зажигание – это неконтролируемый процесс хаотического воспламенения рабочей смеси от раскалённой свечи зажигания без образования искры.

Дело в том, что во время работы поверхность свечи разогревается до высокой температуры: 600 – 800 °С. При такой температуре масло, попадающее на её корпус, практически полностью выгорает (происходит самоочищение электродов). Однако, в сочетании с высоким давлением в камере сгорания раскалённая часть свечи является источником для самовоспламенения топливовоздушной смеси без образования искры.

Производители добиваются баланса теплообмена между камерой сгорания, свечой зажигания, головкой блока цилиндров и внешней средой путём подбора материалов с подходящими характеристиками.

Для высокооборотистых двигателей с высокой степенью сжатия свеча должна обеспечивать лучшую передачу тепла, чем в менее нагруженных. Калильное число при этом должно быть высоким, а сами свечи по этому признаку называют холодными.

Напротив, для низкооборотистых двигателей с низкой степенью сжатия для рабочей температуры, при которой происходит процесс самоочищения, калильное число должно быть низким. Такие свечи называют горячими.

Важность правильного подбора калильного числа трудно переоценить:

• При установке горячих свечей в высоконагруженный двигатель велика вероятность их перегрева до температур выше 1000 °С, последующего оплавления и попадания в камеру сгорания.
• При установке холодных свечей в низкооборотистые двигатели рабочая поверхность до оптимальной температуры не разогревается и не происходит процесса их самоочищения.

Современное двигателестроение развивается в направлении увеличения удельной мощности, повышения степени сжатия, использования систем наддува. Соответственно, требования к калильному числу сдвигаются в сторону использования всё более холодных свечей.

Но важна не только эта тенденция: с учетом того, что реальная эксплуатация двигателей происходит в широком диапазоне режимов нагружения, всё более востребованы свечи с расширенным диапазоном калильных чисел.

В России калильное число количественно определяется как усредненное давление, при котором возникает калильное зажигание и выражается в условных единицах.

Маркировка на современных свечах зажигания, обозначающая калильное число, у отечественных производителей отличается от зарубежных аналогов. Так у нас общепринятым считается следующий ряд калильных чисел:

• 11-14 — горячие свечи;
• 17-19 — средние свечи;
• 20 и более — холодные свечи.

Существуют также и унифицированные свечи зажигания с калильным числом от 11 до 20, но они менее распространены.

Виды свечей зажигания

Основные параметры, по которым отличаются все СЗ:

1. количество электродов;
2. материал центрального электрода;
3. калильное число;
4. размер корпуса.

Во-первых, свечи бывают одноэлектродные (классическая с одним электродом «на массу») и многоэлектродными (боковых элементов может быть два, три или четыре). Второй вариант имеет больший ресурс, потому что искра стабильно появляется между одним из этих элементов и сердечником. Некоторые боятся приобретать такую модификацию, думая, что в этом случае искра будет распределяться между всеми элементами и поэтому будет тонкой. На самом деле ток всегда идет путем наименьшего сопротивления. Поэтому дуга будет одна и ее толщина не зависит от количества электродов. Скорее наличие нескольких элементов увеличивает надежность искрения при обгорании одного из контактов.

Во-вторых, как уже обращалось внимание, толщина центрального электрода влияет на качество искры. Однако тонкий металл при сильном нагреве быстро перегорает. Для устранения такой проблемы производители разработали новый тип свечей с сердечником из платины или иридия. Его толщина составляет около 0,5 миллиметра. Искра в таких свечах настолько мощная, что нагар в них практически не образуется.

В-третьих, свеча зажигания будет исправно работать только при определенном нагреве электродов (оптимальный температурный диапазон – от 400 до 900 градусов). Если они будут слишком холодными, на их поверхности будет образовываться нагар. Чрезмерная температура приводит к растрескиванию изолятора, а в худшем случае – к калильному зажиганию (когда топливная смесь воспламеняется от температуры электрода, а затем появляется искра). И в первом и во втором случае это отрицательно сказывается на всем моторе.

Чем выше показатель калильного числа, тем меньше СЗ будет нагреваться. Такие модификации называются «холодными» свечами, а с меньшим показателем – «горячими». В обычных моторах устанавливаются модели со средним показателем. Промышленная техника чаще работает на пониженных оборотах, поэтому они оснащаются «горячими» свечами, которые не так быстро остывают. Двигатели спортивных автомобилей часто работают в режиме повышенных оборотов, поэтому есть риск перегрева электродов. В этом случае устанавливаются «холодные» модификации.

В-четвертых, все СЗ разнятся размером граней для ключа (16, 19, 22 и 24 миллиметра), а также длиной и диаметром резьбы. Какой размер свечи подойдет для конкретного двигателя, можно посмотреть в руководстве по эксплуатации.

Основные параметры данной детали рассматриваются в видео:

Как устроена свеча зажигания

Принцип действия не изменился с момента изобретения, но, тем не менее, производители все время пытаются превзойти друг друга, используя новые технологии и материалы для производства. Каждая, имеет похожее строение. Чем отличаются свечи зажигания показано на следующем рисунке.

Типы массовых электродов:

а – стандартный, с выпуклым конусом изолятора, b – стандартный ведущий, c – одна сторона, d – два боковых электрода, e – два боковых электроды в закругленной форме, f – три боковых электрода, g – четыре боковые электрода, h – платиновый центральный электрод, i – платиновый наконечник, j – платиновые концы обоих электродов, к – платиновые наконечники двух боковых и центрального электрода, l – платиновый центральный электрод.

Периодичность замены

Для различных моделей автомобилей устанавливается разная периодичность замены свечей зажигания. Она всегда указывается производителем в инструкции по эксплуатации к транспортному средству

Существует ряд признаков, свидетельствующих о необходимости замены:

• увеличение расхода горючего;
• вибрация при работе движка;
• затрудненный пуск мотора.

В большинстве случаев замена должна производиться каждые 20-30 тысяч километров, на многих иномарках гораздо позже. Дорогие иридиевые и платиновые запчасти спокойно выдерживают более ста тысяч пробега.

Менять следует только весь комплект свечей целиком! Это позволит избежать нестабильной работы мотора в ближайшем будущем.

Общие понятия, назначение

Назначение свечи зажигания – создание искры (электрического разряда), поджигающей топливно-воздушную смесь в камере сгорания цилиндра мотора. То есть она должна вовремя и с должной мощностью срабатывать на каждом полном цикле двигателя. Нормальная (штатная) работа мотора зависит от качества искры: чем лучше поджигается топливо в камере сгорания, тем выше будет мощность двигателя. Некачественная работа СЗ приводит к проблемам: увеличению расхода топлива, неполному сгоранию (повышенный выброс СО), потерям мощности, быстрому износу. Так что контроль состояния и своевременная замена свечей зажигания – одна из важных составляющих регулярного техобслуживания.

Принцип действия свечи зажигания достаточно простой: на центральный электрод (катод) подается напряжение 25-30 тыс. вольт, в результате чего между ним и отрицательным электродом (анодом) происходит электрический разряд – высоковольтная дуга, поджигающая топливо в цилиндре двигателя. Все модификации и новинки, существующие на рынке сегодня, призваны улучшить определенные характеристики, но сама суть работы свечей не меняется.

Правила выбора свечей зажигания

Впервые подобная продукция была выпущена более ста лет назад, сегодня конструкция свечей в значительной степени усовершенствована, причем существует несколько видов – каждый для определенного типа двигателей. Искровые свечи предназначены для бензиновых моторов, свечи накаливания разработаны для двигателей, работающих на дизельном топливе.

Искровые свечи различаются по количеству электродов – моноэлектродные или многоэлектродные, также есть факельные изделия. Одним из наиболее важных параметров, на которые следует обращать внимание при выборе свечей зажигания, – калильное число. Оно позволяет отображать способность продукции обеспечивать воспламенение и сгорание топливно-воздушной смеси в цилиндре двигателя.

Если свеча не способна прогреться до требуемой температуры, то горючее сгорает не в полной мере, из-за этого возникает нагар на свече, из-за чего период ее эксплуатации значительно сокращается. Если же свеча нагревается чересчур сильно, то воспламенение будет происходить не от искры, а от высокой температуры. Из-за этого клапаны двигателя могут прогореть, изменить свои геометрические формы. В конечном счете мотор выйдет из строя и будет нуждаться в проведении капитального ремонта.

Для двигателей с малым форсажем наиболее подходящими являются горячие свечи с калильным числом 11-14, холодные (значение выше 20) оптимальны для мощных моторов. Унифицированные свечи характеризуются полуоткрытым строением, благодаря чему они практически не засоряются в процессе эксплуатации.

Еще одним важным моментом является искровой зазор, то есть расстояние между электродами свечи, в том самом месте, где возникает искра. Изменять этот параметр вручную категорически запрещено. Это может привести к тому, что искра вообще не будет возникать. Габаритные размеры очень важны, так как если у свечи будет отличаться резьба, диаметр и прочие параметры, то она попросту не подойдет для данного двигателя.

Обращают внимание и на то, из каких материалов изготавливается эта продукция. Боковой электрод производится из легированной стали, в качестве легирующего материала применяется никель или марганец – эти элементы характеризуются продолжительным периодом эксплуатации. Центральный электрод производится из никеля или же из сплава меди и никеля. Такие свечи хорошо сопротивляются возникновению нагара и образованию других загрязнений, что также продлевает срок службы конструкции.

При составлении нашего рейтинга лучших свечей зажигания мы учитывали не только эти факторы, но и соотношение цены и качества. Также во внимание принимались отзывы пользователей и профессиональных автомобилистов и работников станций технического обслуживания. Надеемся, что после изучения нашего обзора вы сможете подобрать наиболее оптимальный вариант свечей зажигания для своего транспортного средства.

Какие свечи зажигания лучше ставить на автомобиль

Многие водители и автовладельцы слышали или знают о том, какую важную роль в четкой и безотказной работе ДВС играют свечи зажигания, о том, что периодически их надо менять. Но, к сожалению, обращают на них внимание и задаются вопросом какие свечи зажигания лучше, только тогда, когда двигатель плохо заводится, теряет мощность или начинает “троить”.

Подборка свеч зажигания для своего автомобиля требует определенных знаний

В ухоженном автомобиле с правильно отрегулированным двигателем, системой зажигания и топливной системой при качественном топливе срок службы грамотно подобранных свечей зажигания составляет значительный пробег, в среднем от 30 до 60 тыс. км и более . В реальных условиях эксплуатации неисправности свечей зажигания происходят гораздо чаще. Долгий прогрев двигателя, стояние в пробках не дают достигнуть температуры в цилиндрах двигателя (выше 450°), при которой происходит самоочищение свечей зажигания.

Некачественное топливо и неправильная его подача, перелив, приводят к образованию рыхлого черного нагара, и свеча зажигания не способна эффективно выдавать искру и воспламенять топливную смесь в цилиндре. В автомобиле с неотрегулированным двигателем все свечи будут работать в нештатном режиме и ответ на вопрос, какие свечи зажигания лучше, теряет всякий смысл.

Некоторые из неисправностей свечей зажигания

По внешнему виду опытный автолюбитель легко определит работоспособность и неисправности свечей зажигания, а также неправильную регулировку систем: топливной и зажигания.

Основные признаки выхода из строя свечей зажигания

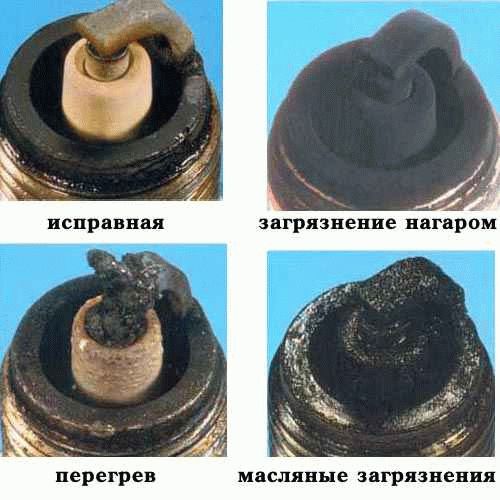

По внешнему виду свечей зажигания можно судить об их работе и неисправностях определенных систем силового агрегата.

• Любые механические повреждения корпуса, сколы изолятора, деформация электродов и уплотнительной шайбы нарушают нормальную работу свечи зажигания или приводят к полному ее отказу. Такие свечи необходимо заменить.
• Нормальный цвет отложений на электродах – светло-серый или светло-коричневый, эрозия почти отсутствует, говорит о том, что двигатель и все системы работают нормально и использовалось качественное топливо.
• Черный цвет означает, что на каких-то режимах двигателя топливная система готовит переобогащенную топливовоздушную смесь, которая, не полностью сгорая, образует большое количество копоти, в результате чего искра на свече зажигания слабая или нестабильная. Такие свечи утрачивают свои рабочие параметры и не позволяют запустить двигатель.
• Влажные отложения черного цвета на изоляторе и электродах и заметный запах бензина свидетельствуют о неисправности свечи или системы зажигания, которая работает со сбоями искрообразования. Похожий нагар образуется и при использовании слишком холодной свечи с несоответствующим калильным числом.
• Если изолятор и электроды покрыты шлаком с маслянистым блеском, то свеча загрязнена маслом и при длительной эксплуатации без устранения причины изолятор и электрод полностью закоксуются и свеча перестанет работать.

На что влияет плохая работа свечей зажигания в автомобиле

Свечи зажигания – один из самых важных элементов, определяющих беспроблемный пуск и бесперебойную работу двигателя.

Состояние свечи зажигания влияет на:

• запуск двигателя;
• стабильность работы ДВС на холостом ходу;
• износ двигателя;
• вероятность выхода из строя катушек, крышки распределителя зажигания (бегунка), каталитического нейтрализатора и других дорогостоящих запчастей;
• приемистость автомобиля;
• расход топлива и максимальную скорость автомобиля.

Типы конструкций свечей зажигания, их плюсы, минусы, особенности, цены, срок службы

Многоэлектродная свеча зажигания

По количеству электродов свечи зажигания классифицируют как двухэлектродные и многоэлектродные. Двухэлектродную свечу считают классической: у нее один центральный электрод и один боковой. У многоэлектродных свечей боковых электродов может быть несколько. За счет этого увеличивается надежность и срок эксплуатации свечи зажигания.

Видео: О недостатках многоэлектродных свечей зажигания

Помимо конструкции, свечи отличаются материалом, из которого изготавливают электроды. Как правило, это легированная никелем и марганцем сталь. Для увеличения ресурса электроды имеют напайки из платины или иридия.

Обычная и платиновая свечи зажиганий

В платиновых или иридиевых свечах зажигания на средний электрод наносится соответственно платиновая или иридиевая пластинка, обеспечивающая постоянную мощную искру в более жестких режимах эксплуатации. Также это позволяет использовать более тонкий центральный электрод, и платиновые свечи зажигания требуют меньшего напряжения, вследствие чего нагрузка на катушки зажигания снижается и оптимизируется сгорание топливной смеси.

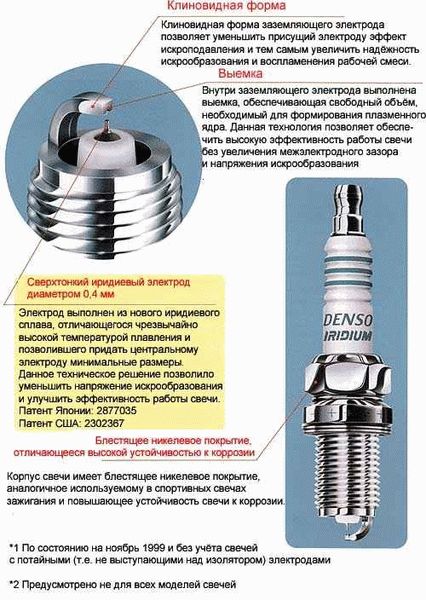

Иридиевая свеча зажигания

Платиновые или иридиевые свечи зажигания обладают повышенным сроком службы, более 60 тыс. км. Это – главное преимущество, которым обладают платиновые свечи зажигания. Цена на них значительно выше, но окупается втрое по сравнению с классическими свечами. Классические дешевые свечи от нагара можно очищать механическим способом, чего нельзя делать, если используются платиновые свечи зажигания. Цена таких свечей требует бережного к ним отношения.

Форкамерная свеча зажигания

Сравнительно недавно появились изделия нового поколения, получившие название плазменно-форкамерных. Форкамерные свечи зажигания отличаются по конструкции от классических тем, что роль бокового электрода играет корпус свечи. При такой форме свечи искровой зазор имеет форму кольца, и искра перемещается вкруговую. Считается, что у форкамерных свечей зажигания улучшенная самоочистка, и за счет этого их срок службы больше, чем у классических, более чем в два раза. Многочисленные тесты не дают однозначного ответа на то, так ли это, но в холодное время года такие свечи показывают лучшие результаты при пуске двигателя и обеспечивают более стабильную его работу.

Это интересно: Если перед вами едет тихоход. Когда и в каких случаях разрешен обгон?

Видео: На какие факторы обратить внимание при выборе свечей зажигания для автомобиля

Покупая новые свечи, проще всего выкрутить свои «родные» и, взяв с собой, купить такие же. Также можно, обратившись к консультанту, подобрать полный аналог по калильному числу, по типу и длине резьбового соединения и размеру головки под ключ.

Тепловая характеристика свечи, определяющая температуру, при которой происходит самопроизвольное искрообразование. К каждому двигателю необходимо подбирать свечи с соответствующими ему тепловыми характеристиками.

Тип и длина резьбы, размер головки под ключ

Все свечи зажигания различаются также длиной и типом резьбы и размером головки под ключ. Все эти особенности важно учитывать при приобретении свечей зажигания для авто.

Без оценки Загрузка.

Поделитесь с друзьями:

Без оценки Загрузка.

Как подобрать свечи зажигания NGK: расшифровка маркировки

Каждая свеча зажигания от производителя NGK имеет индивидуальную маркировку. Буквенно-цифровая комбинация характеризует ее применимость для конкретных условий и мотора, о чем крайне важно знать и покупателю. В отличие от других фирм, продукция компании NGK имеет строгую стандартизацию.

Теперь рассмотрим два наглядных примера, как правильно подобрать свечи зажигания NGK по сочетанию букв маркировки, в зависимости от расположения которых меняется и сам метод ее прочтения.

Пример №1: расшифровки маркировки свечей NGK с первыми буквами A, B, C, D, E, AB, BC, BK, DC

Маркировка свечей зажигания NGK.
Для примера возьмем свечу линейки NGK с маркировкой BPR7ES-11:

• Первая одна или две буквы – обозначают диаметр резьбы/шестигранника. Буква В – это 14 мм / 20,8 мм. Значения размеров меняются от того, какая конкретная буква или их сочетание написаны.
• Вторая буква отражает структуру. Буква Р из примера – модификация с выступающим изолятором.
• Третья буква – тип резистора, подавляющего помехи. Буква R из примера означает наличие резистора.
• Цифра – крайне важный параметр в выборе свечи – означает калильное число. Цифра 7 из примера характеризует свечу как среднюю, то есть не холодную и не горячую.
• Буква на четвертом месте в маркировочной надписи – длина резьбы. Буква E из примера – равна 19 мм.
• Пятая буква характеризует особенности конструкции. S в примере – означает стандартный тип.
• Цифра, расположенная после тире, обозначает величину зазора между электродами. 11 – равна 1,1 мм.

Пример №2: расшифровка маркировки свечей NGK с первыми буквами D, I, L, P, S, Z

Расшифровка свечей зажигания NGK.
В этом примере предположим, что нужно расшифровать маркировку свечи от производителя NGK с надписью SGR2P-10:

• Первая буква означает тип свечи. Буква S означает, что свеча имеет повышенную надежность зажигания, в ее конструкции имеется платиновая вставка в форме квадрата. Здесь следует запомнить, что в обозначении типа свечи могут использоваться несколько букв, записанных подряд.
• Вторая буква – это либо размер самой резьбы, либо параметры раствора шестигранного ключа. Буква G из примера означает 14-миллиметровую резьбу или 19-миллиметровый раствор с уплотнительным кольцом.
• Третья буква означает помехоподавляющий резистор. Буква R означает резистор.
• Цифра характеризует калильное число. Так, цифра 2 из примера говорит о том, что свеча горячая.
• Четвертая буква показывает конструкционные особенности. Из примера P – электрод из платины.
• Цифра, идущая после тире, показывает величину зазора между электродами. В примере она равна 1 мм.

Конструкция свечей зажигания

1. Контактная гайка. 2. Ребра изолятора. 3. Контактный стержень. 4. Изолятор. 5. Корпус. 6. Токопроводящий стеклогерметик (резистор). 7. Уплотнительное кольцо. 8. Теплоотводящая шайба. 9. Центральный электрод. 10. Тепловой конус изолятора. 11. Рабочая камера. 12. Боковой электрод. h – искровой зазор.

1. К контактной гайке подключаются высоковольтные провода, идущие от катушки зажигания или (в старых автомобилей) распределителя. Контактная гайка чаще всего выполняется с утолщениями под защелку (SAE, евростандарт) либо с резьбой (стандарт РФ).

2. Ребристая часть изолятора предохраняет от пробоев с контактного стержня на поверхность, образуя барьеры тока.

3. Контактный стержень вытачивается из стали, с нарезкой всех необходимых конструктивных элементов.

4. Изолятор выполняется чаще всего из керамики с добавлением оксида алюминия. Материал изолятора должен выдерживать колебания температур от 70° до 2500°С (в момент сгорания топлива), сохраняя при этом прочность и диэлектрические свойства. На данный момент каждый производитель использует собственные рецептуры для изготовления изоляторов, при этом основа остается неизменной.

5. Корпус – металлическая часть свечи зажигания, с шестигранником под ключ и резьбой для фиксации в корпусе двигателя (свечном колодце). Материалом для корпуса служит легированная сталь, имеющая достаточную прочность (твердость 125-250 по Биннелю). Поверхность покрывается оксидированным или хромированным покрытием, препятствующем окислению.

6. Современные модели СЗ снабжаются резисторами, гасящими возникающие при работе радиопомехи. Для уплотнения стержня и электрода в пазу изолятора используется токопроводящий стеклогерметик, служащий подавителем помех.

7. Для герметизации свечи в корпусе двигателя используется уплотнитель: кольцевой или конусный. Для кольцевых используется дополнительная изолирующая прокладка, а конусная шайба сама по себе хорошо уплотняет свечу при вкручивании в корпус.

8. Теплоотводящая шайба предназначена для лучшего охлаждения свечи и расширения ее теплового диапазона. Чем лучше происходит процесс охлаждения, тем меньше оседает нагара на электродах и изоляторе, повышается надежность и долговечность свечи.

9. Центральный электрод – одна из основных деталей в свече зажигания. Изначально материалом изготовления служила сталь, в настоящее время он может иметь биметаллический состав, с проводящим сердечником и теплоотводящим непрогорающим покрытием. Состав и толщина центрального электрода – один из основных параметров, влияющих на продолжительность эксплуатации свечи.

10. Тепловой конус изолятора – выступающая в камеру сгорания часть изолятора, служащая для отвода тепла. От высоты конуса зависит калильное число свечи – будет она «теплой» или «холодной».

11. Рабочая камера – пустое пространство, благодаря которому легче происходит поджиг воздушно-топливной смеси. Существуют свечи со специальным расширением рабочей камеры (факельные), используемые в некоторых типах двигателей.

12. Боковой электрод, на который идет разряд с центрального. Его часто называют «массой» (по аналогии с дуговым разрядом на массу). Производители предлагают свечи с разным количеством, формой и составом сплава боковых электродов, улучшая эксплуатационные характеристики и срок службы.

В магазинах можно найти десятки разновидностей свечей зажигания, и, чтобы не ошибиться с выбором, необходимо знать, какие характеристики подходят под каждый конкретный двигатель: размеры, калильное число, искровой зазор, материал и количество электродов и т.д.

Инструменты для замены свечей зажигания

Для замены свечей зажигания Вам не понадобится много инструментов. Самый важный из них — торцевой ключ с удлинителем и головкой для свечи. Головки для свечей бывают двух размеров: 5/8 (16 мм) и 13/16» (21 мм). Большинство головок для свечей имеют резиновую вставку, которая не позволяет свече проскакивать. Вам также может понадобиться карданный шарнир, если свеча установлена в труднодоступном месте. Карданный шарнир позволяет наклонять ключ по одной оси и поворачивать его вокруг другой оси. Если Вам не хватает места для работы ключом и удлинителем для того, чтобы добраться до свечи, то Вам может пригодиться карданный шарнир. При замене свечей важно не перетягивать их. Слишком сильная затяжка свечи может привести к повреждению самой свечи или резьбы головки цилиндра. Во избежания избыточной затяжки используйте динамометрический ключ. Динамометрические ключи показывают момент затяжки, который вы прикладываете при повороте ключа. Несмотря на то, что практически все современные свечи зажигания продаются с предустановленным зазором, лучше иметь калибр под рукой. Калибр для измерения зазора позволяет убедиться, что центральный электрод свечи находится на нужном расстоянии от заземляющего электрода. Именно эта часть свечи и дает искру. Вам также могут пригодиться щипцы-съемник свечных колпачков, резиновая трубка, чистая ветошь, медицинский спирт, антизадирное средство и баллон со сжатым воздухом. Отсутствие этих вещей не критично, но они могут облегчить Вам работу.

Далее мы подробно расскажем о том, как менять свечи зажигания.

Что будет если… не менять свечи зажигания

Продолжаем публиковать статьи из серии «Что будет если…». Сегодня обсудим – каких возможных последствий следует ожидать, если не следовать рекомендациям производителей автомобилей по срокам замены свечей.

Для многих автолюбителей вопрос о том, когда лучше менять свечи зажигания — в рекомендованный производителем машины или самих свечей срок или судя по их фактическому состоянию, является таким же камнем преткновения, как и то, стоит ли ездить на 92-м или 95-м бензине.

Одни владельцы авто строго придерживаются регламентных сроков, считая, что производителю автомобиля виднее, когда этот расходный элемент лучше заменить. Другие полагают, что раз свечи в нормальном состоянии, двигатель даже в лютый мороз, то и менять их нужно не ранее 60-90 тысяч километров пробега.

Давайте разберемся, что может случиться с автомобилем, если не менять свечи зажигания в указанные производителем регламентные сроки.

Зачем мотору свечи

Для начала вспомним, какую функцию выполняют свечи зажигания в двигателе. Эти устройства нужны, чтобы образовавшейся в процессе включения зажигания искрой воспламенить топливно-воздушную смесь в камере сгорания (цилиндре) мотора. Поджог этой смеси производится при помощи электрического разряда в несколько тысяч или десятков тысяч вольт, который возникает между электродами свечи.

Стандартная свеча зажигания состоит из нескольких компонентов:

• контактного вывода (предназначен для подключения свечи к высоковольтным проводам системы зажигания или напрямую к катушке зажигания);
• изолятора (предохраняет свечу от перегревов, часть изолятора, непосредственно прилегающая к центральному электроду, наиболее сильно влияет на качество работы свечи зажигания);
• ребер изолятора (предотвращают электрический пробой по его поверхности);
• центрального и бокового электрода (между ними как раз и возникает искра, воспламеняющая топливно-воздушную смесь в цилиндре);
• уплотнителя (служит для предотвращения проникновения горячих газов из камеры сгорания).

Важной характеристикой любой свечи зажигания является величина зазора между центральным и боковым (боковыми) электродами. Именно от нее зависит, насколько эффективно будет происходить поджог смеси в цилиндре. Чем больше величина зазора, тем более мощной будет искра и масштабнее — зона воспламенения.

Соответственно, эффективнее будет сгорать топливо, а, значит, стабильным будет его расход, плавным — работа двигателя. С другой стороны, когда зазор между электродами свечи меньше, то искра появляется раньше и пробой происходит при меньшем напряжении.

Но вместе с тем энергия искры меньше, что хуже для поджога смеси, а в конечном итоге при уменьшенном зазоре снижаются мощностные и экономичные характеристики двигателя.

Также немаловажной характеристикой свечей является их калильное число — это информация о предельно допустимой температурной нагрузке свечи зажигания. Отечественные свечи зажигания выпускаются с калильными числами 8, 11, 14, 17, 20, 23 и 26. Зарубежные производители единой шкалы калильных чисел не придерживаются.

В зависимости от величины калильного числа свечи разделяются на «холодные», «горячие», средние и унифицированные. Если поставить слишком «холодные» свечи (с большим калильным числом), затрудняется процесс их самоочищения, и мотор будет работать с перебоями.

При слишком «горячих» возможно так называемое калильное зажигание, по своим симптомам и разрушительным последствиям напоминающее детонацию двигателя.

Какие бывают свечи

В обиходе, свечи зажигания называют классическими, платиновыми и иридиевыми.

Такие названия они получили из-за материалов, которые применяются для изготовления электродов. В классических свечах электроды — медные, в платиновых изготовлены из платины, а иридиевые — из специального иридиевого сплава. В некоторых классических свечах медные электроды для надежности покрыты сплавом иттрия, который позволяет увеличить устойчивость электродов свечей.

Платиновые свечи хороши тем, что платина обладает высокой коррозионной устойчивостью и стойкостью к высоким температурам (практически не выгорают), что позволяет добиться достаточно продолжительного срока эксплуатации. У иридиевых свечей — схожие с платиновыми характеристики.

Но самыми долговечными свечами являются те, в которых электроды изготовлены из сплава платины и иридия.

Ресурс свечей

Срок службы свечей зависит от многих факторов. Производители определяют период эксплуатации этих элементов в зависимости от материалов, из которых изготовлены электроды, приблизительных условий эксплуатации (климатические условия, качество топлива и прочие). Так, для классических свечей средний срок службы составляет не более 50 тысяч километров пробега. Для платиновых и иридиевых — не более 90 тысяч километров пробега.

Естественно, эти цифры могут корректироваться в зависимости, например, от того, какого качества бензин заливается в автомобиль, и в каком состоянии находится сам двигатель. Поэтому многие производители автомобилей рекомендуют заменять классические свечи при прохождении каждого второго планового ТО (например, через 30, а затем 60 тысяч километров).

При использовании платиновых или иридиевых свечей срок эксплуатации может быть увеличен в полтора — два раза.

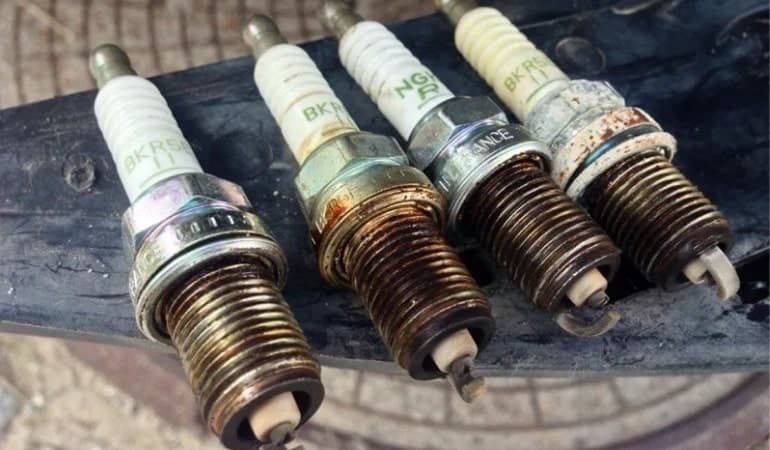

Что будет, если вовремя не сменить свечи

Допустим, по какой-то причине положенный по регламенту срок замены свечей зажигания истек, и владелец автомобиля не удосужился установить новые элементы. Возможно, сразу это и не приведет к каким-то трагическим для двигателя автомобиля последствиям. Но в один отнюдь не прекрасный день машина попросту не заведется. Поэтому советуем обратить пристальное внимание на признаки, свидетельствующие о скором выходе свечей зажигания из строя.

К признакам неисправности свечей зажигания относятся:

• «троение» двигателя (его подергивает при езде и на холостых оборотах)
• затрудненный запуск мотора (стартер срабатывает, но зажигание не происходит)
• увеличение расхода топлива
• увеличение выброса СО
• ухудшение динамики двигателя (мотор не развивает максимальных оборотов и соответственно, падает его мощность)

Если проигнорировать перечисленные выше признаки, возможен выход из строя двигателя.

Одним из печальных последствий неисправности свечей зажигания может быть детонация в камере сгорания двигателя. В результате детонации определенного объема смеси возникает ударная волна, которая в зависимости от объема смеси, может иметь такую интенсивность, что своей энергией заставит сдетонировать весь оставшийся в цилиндре заряд. При отражении ударных волн от стенки камеры сгорания возникает звонкий металлический звук.

Снимаем старые свечи

Посмотрите в руководстве по обслуживанию и ремонту, где на верхней части цилиндров находятся свечи. Проверьте места крепления проводов на наличие грязи. Очистите пространство вокруг свечи сжатым воздухом. Это поможет избежать попадание грязи в цилиндр во время работы. Также можно воспользоваться ветошью и спиртом. Да, пока мы еще не начали, запомните — лучше всего менять свечи по одной. Если случайно подключить провод не к той свечи, то могут возникнуть проблемы. Проще менять свечи зажигания по одной, чтобы не запутаться. После того, как закончите с одной свечой, переходите к следующей. Найдите провод, подключенный к свече зажигания. Отсоедините провод, потянув за колпачок — соединитель на конце провода. Колпачки проводов свечей зажигания обычно резиновые или пластиковые. Не тяните за сам провод, т.к. при этом вы можете повредить его. Если установлен резиновый колпачок, то рекомендуем немного пошатать его из стороны в сторону. Это должно ослабить соединение. Если колпачок все же не поддается, то Вам понадобятся щипцы-съемник свечных колпачков. Пластиковые колпачки снять легче — нужно просто аккуратно потянуть его. После того, как Вы отключили провод, используйте торцевой ключ со свечной головкой для снятия старой свечи. Установите головку на свече и поверните ключ против часовой стрелки. Если цилиндр установлен под неудобным углом, то воспользуйтесь карданным шарниром. Свеча должна легко откручиваться. Если она не идет, то лучше прекратить работу. Дополнительное усилие при откручивании может привести к повреждению свечи или двигателя. Лучше обратиться в сервис, чтобы механик вытащил упрямую свечу, чем тратить деньги на ремонт головки цилиндра. Но обычно свеча выкручивается легко. После того, как Вы сняли свечу, отложите ее. Проверьте резьбу. Если она грязная, то протрите ее ветошью, смоченной спиртом. Теперь все готово для установки новой свечи зажигания.

Ресурс свечей зажигания

Каждый производитель указывает ресурс службы свечи зажигания – определенное количество километров пробега. Если речь идет об импортных свечах, то и ресурс рассчитан на европейские дороги и европейский же бензин. А что у нас?

В украинских реалиях ресурс СЗ можно смело делить на два: сложные дороги, некачественный бензин, холодная и влажная зима. Поэтому, если на свече указан ресурс, например, 20 тыс. км, то при тяжелых условиях эксплуатации они могут уже через 10 тыс. км быть совершенно непригодными к использованию. Поэтому ориентироваться лучше не на километраж, а на техническое состояние самой свечи.

Владельцам автомобилей на газу нужно учитывать, что использование газа снижает срок эксплуатации свечей: температура сгорания газа выше, чем бензина, а значит, и нагрузка на свечи будет больше.

С другой стороны, на новом автомобиле со всеми отлично работающими узлами свеча вполне может отслужить заявленный ресурс. Тем более что новые машины редко заправляют дешевым бензином или заливают некачественное моторное масло.

В любом случае, свечи зажигания необходимо регулярно осматривать, чтобы вовремя выявлять возникающие проблемы, а если они отслужили своё – менять, не дожидаясь серьезных поломок.

Ставим новые свечи

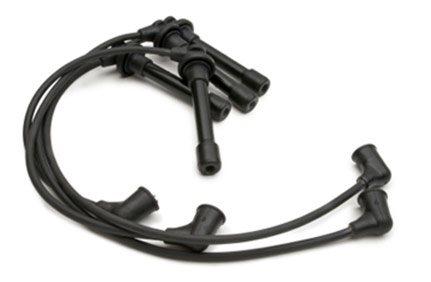

Перед установкой новой свечи, обработайте резьбу антизадирным средством. Антизадирное средство предотвратит застревание свечи в цилиндре. В следующий раз, когда Вы будете менять свечи, они будут откручиваться легче. Избегайте попадания антизадирного средства на электроды — это может привести к неисправности свечи. При необходимости используйте удлинитель для торцевого ключа. Немного поверните ключ против часовой стрелки, чтобы свеча лучше села, затем начинайте закручивать по часовой стрелке. Свеча должна легко закручиваться, если она не идет, то нужно остановиться и повернуть ключ против часовой стрелки, прежде чем пытаться снова. После установки свечи, используйте удлинитель или динамометрический ключ для затяжки свечи. Необходимо, чтобы шайба свечи была плотно прижата. Не перетягивайте свечу зажигания. Установите колпачок провода свечи. Если у Вас пластиковый колпачок, то он просто надевается до щелчка. Если колпачок резиновый, то рекомендуем обработать его внутреннюю поверхность диэлектрической смазкой, что в следующий раз облегчит его снятие. После того, как закончите с заменой одной свечи, переходите к следующей. Вот и все! Замена свечей зажигания является одной из немногих работ по ремонту автомобиля, с которой может справиться любой человек. Просто следуйте инструкциям и уже вскоре Вы сможете отправиться в путь с новыми свечами.

Диагностика: ищем свечу с дефектом

Проблемы можно определить визуально даже невооруженным глазом. Однако поломка очевидна, когда автомобиль работает неравномерно и глохнет. Стоит помнить, что неисправности такого рода делают невозможным процесс воспламенения топливо-воздушной свечи в цилиндре.

В результате того, что топливо не сгорает, оно может попасть в катализатор. При этом будет ощущаться сильный запах бензина. Еще один явный признак неисправности свечи – значительное увеличение расхода горючего. Это случается из-за того, что смесь сгорает не полностью из-за пропусков зажигания.

Что нужно знать о нагаре на свечах зажигания?

Эти детали рассчитаны на 25-35 тыс. км пробега. Чтобы не прозевать проблемы, нужно время от времени заглядывать под капот авто и проверять состояние свечей зажигания. Диагностику по виду может выполнить каждый, на наличие неисправностей указывают нагар на конусе зажигания и определенный цвет конуса:

• Черный нагар говорит об избытке масла. Если он сухой, то нагрузка недостаточная, если белый, то происходит раннее зажигание. У исправной свечи зажигания на конусе не должно быть нагара, а цвет конуса должен быть светло-коричневым или светло-серым.
• Черный цвет с синеватым отливом укажет на работу двигателя на переобогащенной смеси. В этом случае системе питания требуется диагностика и ремонт.
• Белесый цвет говорит о том,что смесь в цилиндрах мотора обедненная, нужно как можно быстрее ехать в автосервис и показвать авто специалисту.
• Черный маслянистый нагар с хлопьями сажи – признак наличия в цилиндрах моторного масла и воды. Тут нельзя тратить ни минуты, двигателю нужен срочный ремонт.

Очистить свечу зажигания от нагара можно наждачной бумагой или металлической щеткой. Заодно нужно проверить зазор между электродами. Если он больше 0,6-0,7мм, то нужно его отрегулировать до этого значения. Часто свечи промывают в бензине, затем высушивают и замачивают в горячем растворе 20%-ного уксуснокислого ацетата.

Очищать свечи от нагара следует через каждые 10-15 тыс. км пробега. Хорошая мера профилактики образования нагара – поддержание температуры в картере на уровне 500-600 градусов Цельсия. При таком нагреве свечи хорошо самоочищаются.

Как определить неисправности свечей зажигания. Симптомы и признаки неисправности свечей

Начиная с автомобилей и газонокосилок и заканчивая квадроциклами и моторными лодками, практически во всех этих средствах можно найти двигатели внутреннего сгорания, в которых используются свечи зажигания для того, чтобы обеспечить процесс воспламенения. С одной стороны, эти маленькие «чудо-помощники» потребляют высоковольтное электричество, а с другой – выдают искру. Искра воспламеняет топливную смесь в двигателе, обеспечивая тем самым процесс сгорания, благодаря которому работает двигатель. Без свечей зажигания двигатель был бы неспособен завестись, поэтому неисправности свечей зажигания могут привести к полной остановке двигателя.

Симптомы неисправности свечей зажигания

Список возможных симптомов плохих свечей зажигания:

• двигатель не запускается или запускается, но спустя длительное время, при этом стартер крутит;
• потеря мощности, что приводит к повышенному расходу топлива;
• провалы в мощности при резком нажатии на газ;
• неравномерная работа двигателя, двигатель глохнет;
• троение и вибрация двигателя, особенно на холостых оборотах.

Проверка производительности двигателя

Если свечи зажигания повреждены или загрязнены, то это может спровоцировать множество проблем, включая повышенный расход топлива, медленное ускорение, пропуски зажигания и проблемы с запуском двигателя. Если возникли проблемы с двигателем, то сначала стоит обратить внимание на свечи зажигания – это хорошее место для начала выяснения причин.

Как продлить срок службы свечей?

Есть несколько простых рекомендаций, которые помогут этим деталям работать стабильно в течение всего срока эксплуатации:

1. Используйте качественный бензин, который рекомендует производитель. Эта информация указана в техпаспорте.
2. Постоянно следите за системой зажигания. Она должна быть исправной и работать стабильно.
3. Свечи нужно вкручивать аккуратно, подбирать с учетом параметров авто и менять своевременно.

Большое значение имеет правильный уход за свечами зажигания. Чтобы менять их реже, следуйте этим правилам:

• учитывайте калильное число, не устанавливайте слишком «горячие» или «холодные» свечи, чтобы это не привело к серьезным поломкам двигателя и дорогостоящему ремонту;
• помогайте свечам самоочищаться – запускайте мотор на максимальных оборотах, чтобы повысить температуру до 500°С и прочистить детали от нагара;
• для авто с газобаллонным оборудованием покупайте специальные свечи тонким центральным электродом и напайками особой конструкции;
• ни в коему случае не меняйте свечи с торцевыми уплотнениями на детали с коническими уплотнениями, так как это снизит эффективность работы и степень охлаждения;
• меняйте свечи зажигания строго по рекомендациям производителя, ориентируйтесь на пробег 15-20 тыс. км., доверяйте диагностику и ремонт только специалистам СТО.

Помните: несвоевременная замена свечи зажигания может спровоцировать пробой изолятора под давлением на на больших оборотах и повышенных температурах. Это приведет к потере мощности мотора, перерасходу топлива и другим неисправностям.

Soljery › Блог › Как свечи могут повлиять на работу двигателя…

Всем доброго времени суток, сегодня я с полезной информацией, которая позаимствована с ресурса ВК:

Чтобы инфа была всегда под рукой, ну или для пользы читателя данного блога, дублирую все это дело в свой блог^^

Очень часто проблемы с двигателем автомобиля возникают из-за того, что в свечах зажигания между электродами неправильно выставлен зазор. Такая ситуация нередко провоцируется и тем, что производители этих деталей в большинстве случаев заявляют, что нет необходимости регулировать в свечах зажигания зазор. Но это утверждение совершено неправильное и необоснованное, потому каждому автовладельцу не лишним будет знать, как можно проверить и отрегулировать зазор в свечах зажигания.

Понятно, что если, например, нет искры на катушке зажигания, то зазор в свечах тут совершенно ни при чем. Но все равно эта величина оказывает важное влияние на работу двигателя. Для того чтобы лучше это понять, следует рассмотреть процессы, которые происходят в камере сгорания, когда от искры воспламеняется воздушно-топливная смесь. В этот момент происходит сжатие наполнения цилиндра при помощи поршня. Углеводородно-воздушная смесь при этом до предела уплотняется и чтобы искра прошла успешно через такую плотную субстанцию, нужна разница потенциалов.

☑ Почему важна регулировка зазора в свечах зажигания?

В стандартных бензиновых двигателях система зажигания устроена так, что она может нормально работать, только если все элементы механизма исправны. В частности, вам не помешает знать, как проверить катушку, как провести диагностику генератора, ведь каждый из этих узлов оказывает влияние на работоспособность двигателя.

И даже небольшое нарушение во всем этом сложном механизме, к примеру, нагар на свечах, может стать причиной не только ухудшения работы двигателя, но и его поломки. Что касается зазора в свечах зажигания, то например, если произошло его естественное увеличение, искре может попросту не хватить мощности, чтобы пробить плотную смесь воздуха и углеводорода. Естественно, придется тратить больше энергии на пробитие и как следствие, запал искры уменьшается, что в свою очередь в большинстве случаев снижает мощность двигателя.

При изучении процесса работы автомобильных свечей зажигания, нередко приходится столкнуться еще с некоторыми не до конца исследованными факторами. Именно поэтому если возникает вопрос «какие свечи следует поставить на свой автомобиль», ответ должен быть однозначный – оригинальные, которые рекомендует завод-производитель. Немаловажной является и периодическая проверка свечей, которая подразумевает определение величины зазора и ее корректировку в случае необходимости. Как правило, каждым производителем двигателя даются рекомендации по требуемому зазору и их лучше соблюдать, только так можно гарантировать качественную работу и полную исправность двигателя.

☑ Водители со стажем, которые уже имеют четкое представление об устройстве свечей зажигания, меняя зазор в свечах, могут влиять на мощность и работу двигателя. Но следует помнить, что неправильно выставленный зазор может и негативно отразиться на мощности двигателя и на расходе топлива, а также посредственно будет причиной увеличенной нагрузки на коленвал и поршневую систему.

Также следует заметить, что в старых моделях двигателей свечной зазор не так важен, как в современных. В работе двигателей последних модификаций используются максимально сжатые смеси, а потому и требования к точности зазоров очень высоки. Например, если нарушить величину зазора свечи на четырехтактном двухлитровом четырехцилиндровом восьмиклапанном двигателе всего на 1/5 миллиметра, это увеличит расход топлива на 4% и приведет к потере двигателем мощности примерно на столько же.

Проверить и отрегулировать зазор в свечах зажигания можно как в сервисном центре, так и самостоятельно. Для правильного выставления зазора лучше всего следовать рекомендациям производителя или советам опытных автомобилистов. Не забывайте, что хотя бы через каждый 15 тыс. километров эту процедуру нужно повторять. Только так ваш автомобиль всегда будет в порядке и порадует максимумом скорости и мощи.

Это интересно: Триммер не заводится на горячую

Надеюсь инфа будет полезной) Всем Peace
