Система клапанов двигателя внутреннего сгорания очень сложна и прецизионна. Для решения проблемы в клапанной системе, изначально необходимо диагностировать ее причину. Только лишь заменить повреждённый клапан особо не поможет, если причина заключается в неправильном взаимном размещении клапанной направляющей и седла клапана. Заменив клапан, что прогорел, Вы ситуацию не решите, если его прогорание произошло из-за «горячей точки» на головке цилиндре. Пока горячая точка будет присутствовать, клапаны будут прогорать и далее.

• Как определить прогоревший клапан?
• Причины прогорания клапана
• Последствия прогара клапанов
• Как исправить прогорания клапана?

Поэтому, важным моментом будет анализ причин поломки перед попыткой ремонта. Клапан, который прогорел либо сломался, износившиеся направляющие, или другие проблемы с клапанной системой зачастую представляют собой конечный результат целой цепочки событий. Одна проблема способствует порождению другой, что, в конечном результате, приведёт к сбоям в работе клапанов.

Как определить прогоревший клапан?

Для проверки клапана на предмет его прогорания существует несколько способов. Самым проверенным и простым считается поиск нерабочего цилиндра среди всех. Для этого нужно запустить силовой агрегат. Во время его работы на холостом ходу необходимо сдёрнуть колпачки со свечей. Если после этого двигатель сменит обороты, то такой силовой агрегат неисправен. А если, сняв колпачок со свечи, Вы увидите, что двигатель работает, как и прежде, то неисправности коснулись цилиндра.

Когда мотор начинает троить, то следует выкрутить свечи и поменять их местами, либо заменить одну из них. Когда Вы поменяли местами свечи, сразу заведите двигатель. Если после этого он завёлся и нормально работает, значит, свеча оказалась рабочей, и прекратил свою работу другой цилиндр.

В том случае, если такая замена оказалась неэффективной, тогда вставьте свечу обратно в колпачок и положите её на мотор и прогоните стартером: если искра появилась, тогда всё в порядке, а если искры нет, тогда что-то не в порядке с бегунком, трамблером или кулачком. Самый первый признак прогара клапана – это идущий с сапуна дым, а это значит, что свеча осталась без масла. Если поломался поршень, тогда из сапуна повалит сизый дым, а свеча будет покрыта маслом.

Ещё прогар клапана проверяется одним старым способом: для этого замеряйте компрессию цилиндра, это производится при помощи измерителя компрессии.

Затем шприцом залейте в цилиндр масло и после этого тоже проверьте компрессию. Если после этих манипуляций компрессия подниматься не будет, значит, случился прогар клапана. Если же компрессия поднимается, значит, поломка произошла в поршне.Многие автомобилисты не желают менять прогоревший клапан, но это пагубно отражается на мощности двигателя и топливном расходе.

Причины прогорания клапана

Причин, способствующих поломке клапана, существует множество. Реже говорят об уже бракованных заводских клапанах, но это вторая из главных причин поломки. Основная же причина – это механические и термические перегрузки.

Один из лидирующих производителей моторных клапанов привёл статистику, что каждый пятый выпущенный клапан ломается по причине заводского брака. Результаты этого исследования были опубликованы ещё десять лет назад. Система контроля с того времени значительно улучшилась, хотя материалы и процессы производства не претерпели изменений. Но всё же гарантию того, что только что приобретённый Вами клапан лишён каких-либо дефектов, не могут дать даже суперсовременные системы контроля качества.

Дефектом может оказаться металлургическая неоднородность, включённая в сплав, которая ослабляет клапан; дефекты ковки, приводящие к появлению микротрещин; поры и ошибки термической обработки, которые дают неверные размеры клапана; плохая адгезия хромового покрытия клапанной поверхности. Поэтому, покупая новый клапан, делайте следующее:

– проверьте соответствие размеров клапана номинальным стандартам, а также то, что клапан лишён явных дефектов;

– приобретайте клапаны только от надёжных и проверенных марок-производителей.

Любые клапаны изнашиваются со временем. Но есть те, которые выходят из строя значительно раньше, чем предполагалось, и на то есть две причины – прогорание и разламывание.Зачастую прогорают выпускные клапаны из-за того, что их нагрев достигает значительно больших значений, чем у впускных.

Впускные клапаны охлаждаются за счёт входящей воздушно-топливной смеси.

Рабочая температура таких клапанов составляет примерно 400°С. Выпускные клапаны лишены такой охладительной системы и, кроме этого, они ещё прогреваются от потока выхлопных газов. Во время работы эти клапаны прогреваются до 650°С, что означает их большую уязвимость к прогоранию и разрушению. Рабочая высокотемпературная среда требует от сплава, из которого состоит клапан, должных характеристик. Выпускные клапаны обычно производят из нержавеющей стали как целиком, так и только лишь их головки. В мощных бензиновых и дизельных двигателях рабочая температура ещё более высокая, поэтому на выпускной клапан наносится стеллитовое покрытие в виде сплава на кобальтовой основе, что препятствует его скорому износу.

Теплоотвод от впускного и выпускного клапанов осуществляется через направляющий клапан и его седло. Три четверти тепла отводится через седло клапана, поэтому, чтобы предотвратить прогорание, ему необходим хороший контакт с седлом. Остальное тепло рассеивается через стержень клапана и далее выводится наружу через клапанную направляющую. Если клапан регулярно не охлаждается, то происходит его перегрев с дальнейшим прогоранием.

Рекомендуем: Стук клапанов на горячем двигателе: причины, ремонт, последствия

Всё, что мешает правильному охлаждению клапана либо создаёт избыточный перегрев, приводит к тому, что клапан может прогореть. Образование нагара на клапане и его седле препятствует его правильному охлаждению и приводит к неизбежному перегреву. Этому же способствует и плохой контакт между клапаном и седлом, если оно очень узкое и имеет не концентрическую или эллипсовидную форму.

Слишком слабая пружина либо уменьшение клапанного зазора ухудшают взаимный контакт между седлом и клапаном, что снова же приводит к перегреву. Также этому способствуют и изношенные седло либо направляющая, которые препятствуют отводу тепла к силовому агрегату.

При установке клапана обращайте внимание на его высоту. Притёртые клапаны располагаются в головке цилиндра гораздо глубже, чем надо. Это приводит к более высоко торчащим стержням, геометрия коромысла нарушается, а при нагреве силового агрегата зазор клапана исчезает. Если необходимая геометрия не восстановилась после стачивания кончиков стержней, сёдла необходимо заменить. Другой вариант – это установка клапана с головками чуть большего размера, которые компенсируют отшлифованное седло.

Уменьшенный клапанный зазор является частой причиной прогорания клапана. Если седло клапана изношено, он заходит глубоко в голову цилиндра и уменьшает зазор. В итоге, зазор полностью или частично перекрывается, а клапан плохо прилегает к седлу, сильно нагревается и впоследствии сгорает. Такое происходит, в основном, на старых двигателях, которые лишены жёстких сёдел и устанавливаются на тяжёлые грузовики, морские, сельскохозяйственные и промышленные машины. Выходом из данной ситуации является установка более жёстких клапанных сёдел со стеллитовым покрытием.

Клапаны могут прогорать также и из-за проблем с охладительной системой в самом силовом агрегате, если его рабочая температура станет предельно высокой. Недостаток охлаждающей жидкости, проблемы с термостатом, гидронасосом, закупоренный радиатор, сломанный вентилятор или его выключатель – всё это приводит к перегреву силового агрегата. Это, в свою очередь, приводит к увеличению клапанных стержней, уменьшению зазора между направляющей и стержнем, что приводит к упору клапана в направляющие, и его может заклинить. Если клапан заклинит в открытом положении, то произойдёт удар поршня о клапан, что приводит к разрушению поршня, клапана и других деталей.

Перегрев клапанов происходит также и от сильно повышенной температуры сгорания. Такие факторы как преждевременное или позднее зажигание, обеднённая топливная смесь, детонация могут играть здесь основополагающую роль. Аналогичными причинами, приводящими к перегреву клапана, являются затруднение выхлопа, вызванное забитым каталитическим конвертером либо повреждением трубы.

Последствия прогара клапанов

Если долго не производить замену прогоревшего клапана, а продолжать ездить, то первым негативным последствием будет большой топливный расход по причине того, что мотор не в состоянии выдавать свою нормальную мощность, а также седло клапана может выгореть слишком сильно, в результате чего придётся менять головку.

В редких случаях от клапана может отколоться кусок и попасть в цилиндр. Если этот элемент окажется слишком большим, то он сможет пробить головку и поршень. В особых случаях может оказаться пробитым и цилиндр, что полностью выводит силовой агрегат из строя.

Если Вы свой автомобиль заправляете газом, то необходимой процедурой будет периодическая регулировка клапанов каждые десять тысяч километров.

Газ чересчур сильно жжёт клапаны, особенно в тех случаях, когда подача газа настроена бедно. У автомобилей, которые ездят на газовом топливе, выпускные клапаны зачастую слегка поджаты. И как только Вы начнёте производить регулировку клапана, как он зажмётся и прогорит. Автомобили, которые «кушают» бензин, менее подвержены прогоранию клапанов.

Намеренно не обедняйте подачу газа с целью экономии. Из-за обеднённой газовой смеси двигатель существенно теряет мощность, а перерасход газа происходит существеннее, так как приходится больше выдавливать педаль акселератора, плюс клапаны и их сёдла постепенно выгорают. В случае правильной настройки газовой смеси, мощность силового агрегата вырастает настолько, что сглаживается разница между ездой на бензине или газе. Но не забывайте про частую регулировку клапанов при езде на газе. Зачастую, автомобилисты решаются на регулировку клапанов только тогда, когда появляется шум, но это подходит лишь тем, кто ездит на бензине. В случае с газом не стоит дожидаться появления шумов клапанов. Клапан зажмётся и прогорит даже без таких явных признаков.

Как исправить прогорания клапана?

Приступая к выполнению данного мероприятия, знайте, что первым делом необходимо извлечь головку из силового агрегата.

Такая процедура выполняется именно в случаях с прогоревшим клапаном, когда он абсолютно не держит, а двигатель начинает троить. Клапаны любого формата одинаковые, имеются отличия в размерах, размещении в головке. Притирка везде совпадает.

Предварительно необходимо будет приобрести притирочный порошок. Его сухой состав разведите машинным маслом, можно тем, которое заливаете в двигатель. В заранее подготовленную ёмкость насыпьте порошок, добавьте масла до получения кашеобразной массы средней густоты. Обязательно подготовьте новую прокладку, которую будете класть под головку, а также клапанные сальники. Часто прогорают именно выпускные клапаны. Причин бывает множество – зажат клапан, присутствовала бедная смесь (когда агрегат действует на газе), существенно износились направляющие втулки, стерся шток клапана.

Рекомендуем: Что такое датчик детонации двигателя

Карбюратор снимать не нужно, также как и коллектор с головки. Сначала произведите рассухаривание клапана. Головку выложите на ровную поверхность, лучше на стол или деревянный щит. Под клапаном разместите резиновый коврик. Понадобится трубка, внутренний диаметр которой свыше 13 мм. На клапан наставьте трубку, чтобы сухарики оказались внутри. Затем молотком нанесите удары. При этом рассухаривается клапан, а сухарики остаются в трубке. Теперь клапан можно вытащить.

Смонтируйте новый элемент, аккуратно пошатывая его. Нормальным считается биение до миллиметра – направляющую втулку можно оставить. Затем попытайтесь заменить направляющую, здесь понадобится специальная оправка. Если надумаете выбивать деталь, действуйте изнутри, в направлении распредвала. Вам здесь понадобится тяжелый молоток, полукувалдочка. Удар должен получиться уверенным и тяжёлым. Если привлекать легкий инструмент, втулка раскрошится.

Попытайтесь забить в головку эту втулку клапана. Втулка должна с легкостью входить на клапан – при попадании в головку элемент обжимается. Сначала наденьте стопорное кольцо, снятое со старой втулки, узел смажьте маслом. В отверстие головки клапанов втулку забивайте до стопорного кольца. Действуйте аккуратно, ибо конструкция достаточно хрупкая. Не ударяйте по участку размещения сальника клапана. Можно надеть трубку, поставить на втулку, защитив детали. На край втулок поместите кусок олова, кусок дерева, подставьте болт и осторожно забейте в головку. Деформировав край отверстия втулки, произведите выравнивание, пользуясь сверлом и надфилем.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Что такое прогар клапана?

Поскольку клапаны двигателей внутреннего сгорания изготавливаются из высокопрочных и стойких к воздействию высоких температур металлических сплавов, то «гореть» в классическом смысле этого слова они, конечно же, не могут. Прогар клапана — это технический термин, который означает, что на его кромке образовалась трещина или появилось проплавление. Вследствие таких дефектов теряется герметичность прилегания его тарелки к седлу, что неминуемо приводит к проблемам в функционировании двигателя и может явиться причиной его серьезной поломки.

Что собой представляет прогар

Разрушение металла под воздействием высоких температур характерно как для дизельных, так и для бензиновых моторов. Даже с учетом того, что большинство важных деталей газораспределительного механизма изготовлено из особых высокопрочных марок стали, при определенных условиях происходит их разрушение.

Фактического горения металла не осуществляется в классическом виде. Происходит разрушение деталей с разных сторон.

Важно знать, что определить прогоревший клапан удастся по образовавшимся трещинам на кромках или по явным проплавлениям в рабочей поверхности.

Из-за того, что на каких-то пятаках образуются дефекты, исчезает герметичность сопрягания седла и тарелки. В результате это вытекает в проблемы двигателя, и может проявиться в серьезной поломке ДВС.

Почему прогорают клапана?

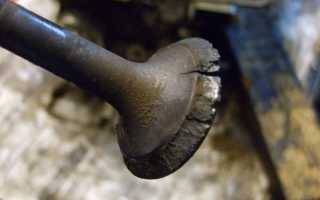

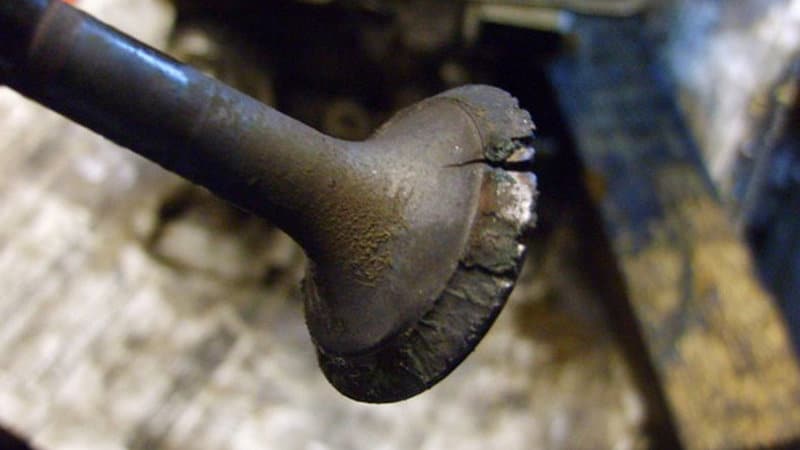

Как выглядит прогоревший клапан

Специалисты выделяют целый ряд причин, по которым прогорают клапаны двигателей внутреннего сгорания. Наиболее частыми и распространенными из них являются следующие:

• Заводской брак самих деталей;
• Неправильная регулировка;
• Неисправности системы охлаждения силовых агрегатов;
• Неисправности и износ других деталей системы газораспределения;
• Длительная работа двигателя на обедненной топливной смеси.

Не так давно одна из компаний, специализирующихся на производстве автомобильных компонентов, привела статистику, свидетельствующую о том, что поломки примерно 20% из вышедших из строя клапанов происходят по причине заводского брака. Сейчас выпуском этих деталей занимается немало компаний, причем среди них есть и такие, которые не в полной мере соблюдают технологию их изготовления. Клапана именно таких производителей чаще всего и прогорают. Что касается дефектов, из-за которых они выходят их строя, то ими являются неоднородность металла; изъяны, появляющиеся при ковке и неправильной термической обработке; микротрещины; плохая адгезия покрытия клапанной поверхности.

Достаточно частой причиной прогара клапанов является неправильная регулировка их тепловых зазоров. Она приводит к перегреву деталей со всеми вытекающими последствиям. Следует заметить, что по этой причине прогорают клапаны как тех двигателей, в которых они регулируются вручную, так и тех, в которых этот процесс осуществляется автоматически. Во втором случае за регулировку теплового зазора отвечают гидрокомпенсаторы, и если они по каким-либо причинам выходят из строя, то клапаны начинают перегреваться.

Их температура может чрезмерно повышаться и в тех случаях, когда двигатель плохо охлаждается. Это может происходить из-за проблем с насосом, термостатом, засоренности радиатора или банальной нехватки охлаждающей жидкости.

Нередко случается так, что в процессе длительной эксплуатации двигателя изнашиваются направляющие втулки клапанов. Это, а также такой дефект, как ослабление упругости прижимной пружины, нередко приводит к неправильному позиционированию детали и, как следствие, ее перегреву и прогару. Кроме того, клапаны часто прогорают и тогда, когда двигатели в течение долгого времени работают на обедненной топливной смеси.

Признаки прогоревшего клапана

Троение двигателя – один из основных симптомов прогара клапанов. Также снижается мощность двигателя, увеличивается расход топлива. Однако эти признаки могут проявляться и по другим причинам, например, при снижении компрессии цилиндров, неисправной работе свечей зажигания, инверторных форсунок, системы питания двигателя и т.д. Поэтому точная диагностика прогара клапанов требует снятия ГБЦ.

Как определить прогар клапана без снятия ГБЦ

• При невозможности снятия головки блока, в первую очередь необходимо определить какой из цилиндров неисправен. Для этого заведите двигатель автомобиля и на холостых оборотах и снимайте по очереди колпаки свечей зажигания, при этом следите за стабильностью работы мотора. Цилиндр является рабочим при появлении троения, или если мотор начинает глохнуть. Отсутствие заметных изменений после снятия колпачка выявит нерабочий цилиндр. Для наиболее точной диагностики также рекомендуем проверить исправность свечей зажигания.
• Определить прогар клапана после измерения компрессии цилиндров можно также с помощью заливки небольшого количества масла через свечной колодец. После заливки масла повторно измерьте компрессию. Если компрессия после заливки масла повышается, это говорит об образовании масляной пленки, которая выполняет роль уплотнителя, и износе поршневой. Неизменная компрессия говорит о прогаре клапана.

Во-избежание прогара клапанов, рекомендуем уделять внимание своевременной регулировке клапанов. Проводить эту процедуру необходимо каждые 10 тыс.км пробега или по регламенту автопроизводителя.

Качественые клапаны и прокладки клапанных крышек вы можете найти в магазине IXORA. Квалифицированные менеджеры обязательно помогут сделать правильный выбор, ответят на все ваши вопросы. Обращайтесь, это выгодно и удобно.Проводите замену моторного масла в соответствии с техническими требованиями автопроизводителя.

Производитель	Номер детали	Наименование
DAEWOO	96351689	Клапан рециркуляции выхлопных газов
CHRYSLER	04593892AA	Клапан рециркуляции выхлопных газов
QUATTRO FRENI	1618NR	Клапан рециркуляции выхлопных газов
FIAT	9665752480	Клапан рециркуляции выхлопных газов
CUMMINS	5310392	Клапан рециркуляции выхлопных газов
DAEWOO	25183476	Клапан рециркуляции выхлопных газов
DELLO	190004610	Прокладка EGR
GENERAL MOTORS	96291087	Клапан рециркуляции выхлопных газов
DOMINANT	OP58510586	Клапан рециркуляции выхлопных газов
HONDA	18011PGKA02	Клапан рециркуляции выхлопных газов
ERA	555186	Клапан рециркуляции выхлопных газов
FORD	1079561	Клапан рециркуляции выхлопных газов
FORD	1673226	Клапан рециркуляции выхлопных газов
FORD	1807605	Клапан рециркуляции выхлопных газов
FORD	4874490	Клапан рециркуляции выхлопных газов
FORD	BK2Z9D475A	Клапан рециркуляции выхлопных газов

* Применяемость деталей конкретно для Вашего автомобиля уточняйте у менеджеров по телефону (звонок по России бесплатный).

Признаки прогара клапанов

Наиболее верным признаком того, что в двигателе прогорел клапан (или сразу несколько клапанов) является то, что он начинает «троить». В принципе, так происходит и тогда, когда происходят неисправности в системе зажигания автомобиля, однако если после проверки выясняется, что с ней все в порядке, то имеет смысл проверить именно клапаны.

Еще один симптом, который сигнализировать об этой неисправности — это потеря мощности и приемистости машины. Причин такого поведения автомобиля может быть немало, но прогар клапанов является одной из наиболее частых из них. Наконец, еще одним признаком является появление периодических хлопков как во всасывающий коллектор, так и в выхлопную систему (глушитель).

Если выясняется, что клапана действительно прогрели, то откладывать ремонт не следует. Дело в том, что эксплуатация двигателя с прогоревшими клапанами чревата появлением еще более серьезных проблем.

Как определить

Неисправность клапанов можно определить несколькими методами:

1. Диагностика методом разборки двигателя. Этот способ надежный и точный, но для этого необходимо разобрать двигатель — демонтировать головку блока цилиндров. В связи с тем, что этот процесс трудоемкий, занимает много времени и требует определенных навыков и инструментов, к нему стоит переходить в том случае, если исключены все остальные причины троения двигателя.
2. Диагностика при помощи специальных инструментов. Данный метод наиболее предпочтительный, т.к. с помощью него можно быстро и с большей доли вероятностью установить причину троения без разборки мотора, однако для этого потребуется специальное устройство – компрессометр. Снижение компрессии в цилиндре приводит к потере мощности и говорит о том, что двигатель автомобиля требует разборки и ремонта.
3. Троение мотора и пониженная компрессия 3 и 4 цилиндра возникают в результате неисправности вакуумного усилителя тормозов. Низкая компрессия говорит о неисправности клапанов и о проблемах цилиндропоршневой группы – неисправностях поршневых колец, износ цилиндра и поршня. Чтобы исключить проблемы с ЦПГ, нужно в неработающий цилиндр налить масло и прокрутить мотор. Если при этом компрессия вырастет, то проблема в изношенности ЦПГ, в ином случае прогорели клапаны.
4. Диагностика без применения специальных инструментов. Неисправность клапанов можно определить с большой вероятностью и без инструмента, следуя определенным этапам, которые рассмотрим в нижеприведенной инструкции.

Возможные последствия прогара клапанов

Как показывает практика, самым безобидным из всех последствий, которыми грозит эксплуатация автомобиля с прогоревшими клапанами, является повышение расхода топлива. Дело в том, что силовой агрегат начинает работать нестабильно, в камеры сгорания цилиндров поступает, как правило, больше топливной смеси, чем необходимо.

Гораздо более опасно то, что при эксплуатации двигателя, клапана которого прогорели, возможно попадание в его цилиндры осколков. Пригоревшие клапаны теряют свою прочность, неуклонно разрушаются, и частицы металла вполне могут попасть (и, чаще всего, попадают) непосредственно в поршневую группу и разрушают ее. Это может привести к необходимости серьезного ремонта мотора, вплоть до полной замены головки блока цилиндров. Если же и в таких условиях продолжать эксплуатировать силовой агрегат, то, в конце концов, его придется менять полностью.

Последствия

Начавший пропускать газ клапан будет постепенно разрушаться. Это может привести к поломкам прочих деталей, стенок цилиндра, поршня, колец. Несгоревший бензин приведёт к порче катализатора, а попав в масло, сильно поменяет его свойства, что может вывести из строя вкладыши и коленвал.

Двигатель будет вибрировать, разрушая навесную арматуру и крепления силового агрегата. Мощность упадёт, расход вырастет.

ПРИЗНАКИ ПРОГАРА КЛАПАНА

Можно ли ездить

Ездить с потерей компрессии крайне нежелательно. Своевременный ремонт минимизирует последствия, сохранив двигатель в целом.

Все его детали и системы прочно связаны в процессе работы, нарушение этого баланса приведёт к лавинообразному росту разрушений. Вместо замены клапанов и устранения причины прогара потребуется капитальный ремонт двигателя.

Ремонт после прогара клапанов

Когда в процессе диагностики точно выяснилось, что клапаны прогорели, необходимо прекратить эксплуатацию двигателя и приняться за его ремонт. Прежде всего, нужно устранить причины возникновения неисправности, поскольку если этого не сделать, то она обязательно возникнет вновь.

Если установлено, что причиной прогара клапанов стала неправильная их регулировка, то нужно заменить их на новые и верно отрегулировать. В современных автомобилях для устранения такой неполадки часто приходится также менять гидрокомпенсаторы.

При износе направляющих втулок и ослабления пружин, их также необходимо поменять вместе с клапанами. Для их замены следует подбирать только детали, которые изготавливаются известными и надежными производителями, чтобы быть полностью уверенным в их высоком качестве.

В тех случаях, когда причиной прогара клапанов стала неисправность системы охлаждения двигателя, то отремонтировать нужно в первую очередь именно ее, и только потом браться за замену клапанов. Наконец, в любом случае следует отказаться от использования некачественного топлива и изменить режимы функционирования силового агрегата таким образом, чтобы он не работал на обедненной топливной смеси.

Что делать если прогорел клапан?

В случае прогоревших клапанов ремонт заключается не только в их замене, но и в выяснении причины прогара. Поэтому следует проверить системы зажигания и охлаждения.

Если вы заменили и притерли один клапан, не пожалейте времени и притрите остальные.

Заменить клапан можно не только на СТО, но и в гараже, если вы знакомы с основами ремонта.

Рекомендуем: Как избавиться от воздушной пробки в системе охлаждения?

Таким образом, клапан – важная деталь мотора, поэтому чтобы обезопасить себя от ремонта лучше проводить регламентные работы вовремя.

Видео на тему

Похожие публикации

• Признаки неисправности катушки зажигания
• Машина глохнет при торможении
• Признаки неисправности термостата
• Признаки неисправности ДМРВ

Оставить отзыв
Отменить ответ

Клапан прогорел: признаки и причины неисправности

Как известно, в двигателе используется масса сложных систем. Одна из таких – газораспределительный механизм. Сейчас многие обсуждают проблемы оборвавшегося ремня или ослабшей цепи. Но мало кто упоминает такой элемент, как клапан. Именно эта деталь отвечает за впуск горючей смеси и выпуск отработавших газов. Одна из характерных неисправностей – это прогар. Какие признаки прогоревшего клапана? Об этом — далее в нашей статье.

Почему так происходит?

Данная неисправность происходит по разным причинам. Причем от прогара клапана не застрахованы даже владельцы новых автомобилей. Также подобная проблема имеется и на дизельных моторах. Каковы признаки прогоревшего клапана на ВАЗ-2110? Обычно виновником являются зажатые седла. Все это будет сопровождаться характерным «тракторным» рокотом двигателя. Зазоры клапанов должны соответствовать норме. Если это не так, есть риск прогара клапана. Подобная проблема может случиться и на современных двигателях. Виной тому являются неработающие гидрокомпенсаторы. Если масло сквозь них не проходит, зазор будет выставлен неверно. Среди прочих признаков стоит отметить неправильно настроенное ГБО (если таковое установлено на автомобиле). При езде на слишком обедненной смеси, существует риск прогара одного или нескольких клапанов.

Чем это опасно?

Последствия тоже могут существенно разниться, начиная от банального перерасхода топлива и заканчивая выгоранием седел. В более серьезных случаях возникают повреждения поршня и головки. Как это происходит? Прогоревший выпускной клапан, признаки неисправности которого будут рассмотрены далее, разбивается на мелкие куски. В результате часть «тарелочки» попадает в камеру сгорания. Так появляются задиры и прочие повреждения. Длительная эксплуатация такого автомобиля может привести к полной замене мотора.

Признаки прогоревшего клапана

На ВАЗ-2110 и прочих автомобилях эта неисправность будет сопровождаться троением двигателя. Вы почувствуете, будто один из цилиндров перестал работать. Также существенно снизится тяга, возрастет расход топлива. Что делать в таком случае? Если клапан прогорел, признаки неисправности будут сопровождаться низкой компрессией. В камере не будет вырабатываться нужное давление для толкания поршня. Поэтому сперва берем в руки компрессометр, выкручиваем свечи и поочередно вставляем в каждый цилиндр. Стоит отметить, что показания компрессии сильно отличаются на дизельных и бензиновых двигателях. В первом случае данный параметр находится на уровне 23-27, во втором – 10-12. Но есть и исключения. Например, на дефорсированных двигателях (старого советского производства, что рассчитаны на 72-й бензин) данный показатель равен 6-7 очков.

Стоит отметить, что низкая компрессия может стать причиной изношенной цилиндропоршневой группы. При этом клапан будет в нормальном, рабочем состоянии. Но как убедиться в точности замеров? Для этого специалисты рекомендуют залить в цилиндр через свечной колодец немного масла. Воспользуйтесь медицинским шприцем. Важно, чтобы масло соответствовало параметрам заводского (или того, что было залито ранее).

После этого устанавливаем компрессометр и зовем помощника, чтобы тот прокручивал стартер по вашей команде. Суть метода очень проста – масло за счет своей вязкости закроет полости в стенках цилиндров. Так мы исключим случай с изношенными кольцами. Если и с маслом показания компрессии ниже нормы, значит, клапан прогорел. Признаки видны налицо.

Проверка свечей

Если под рукой нет нужного масла или шприца, определить неисправность можно по характеру износа свечей. Для этого их следует выкрутить из посадочного места и тщательно осмотреть состояние. Свеча будет сухой, без масляного налета. Также из сапуна мотора будет выходить воздух либо дым сизого цвета. Если это относительно новый мотор и были подтверждены признаки прогоревшего клапана, то вероятнее всего, у вас залегли кольца.

Как избежать проблемы?

Основная причина прогара – это работа детали в режиме повышенных нагрузок. Рабочая температура клапана – порядка 600-650 градусов. Чтобы не допустить перегрева, следует проверять зазоры. Из-за малого расстояния возникает трение и, как следствие – перегрев клапана. Признаки также могут указывать на некачественное топливо. На карбюраторных авто смесь регулируется вручную. Важно не допустить слишком бедной смеси. То же самое касается и автомобилей с ГБО. Различают два основных поколения:

В первом случае смесь настраивается механически, путем регулировки крана «жадности». Отрегулировать его очень просто – закручиваем кран до тех пор, пока машина не начнет глохнуть. Далее откручиваем на 1-2 оборота. Это является наиболее оптимальной настройкой. В случае с ГБО четвертого поколения настройка производится программно, специалистами. Если клапан прогорел, при покупке обращайте внимание на качество изделия. Бракованный элемент не прослужит долго. На качественном клапане исключены различные риски, задиры и другие изъяны. Сама деталь стоит недорого, а вот с установкой придется изрядно попотеть. Ведь для замены необходимо «скидывать» головку блока и производить дальнейшую притирку седел.

Регулировка клапанов

Регулировка клапанов производится на автомобилях, предусматривающих данный вид техобслуживания, после замены детали и через определенные промежутки пробега автомобиля. Для этого на остывшем двигателе должна быть снята крышка клапанов и защитная крышка зубчатого ремня, вывернуты свечи зажигания и удалено масло из ванн в головке. Перед процедурой поверхность кулачков осматривают: они не должны иметь раковин, задиров и других повреждений. Для контроля величины зазора пользуются щупами, шириной 10 мм.

Порядок регулировки клапанов следующий:

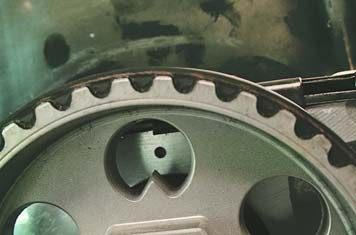

1. В цилиндре, на котором будет производиться регулировка, первый поршень устанавливают в ВМТ совмещением метки на шкиве и блоке цилиндров, в этот момент все клапана на нем находятся в закрытом состоянии. Порядок регулировки определяет завод-изготовитель. Для регулировки следующего цилиндра производят проворачивание коленвала по часовой стрелке на 180о, распредвал соответственно поворачивается на 90о.

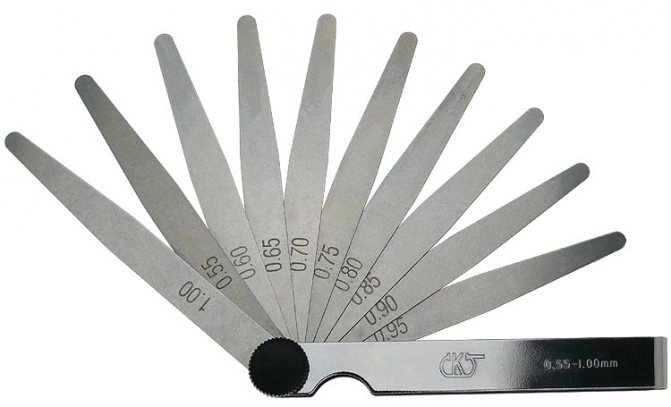

2. На болте или винте отпускают контргайку, щуп просовывают под рокер (коромысло), и производят регулировку высоты подкладыванием шайбы или вращением регулировочного болта (в зависимости от конструкции ГБЦ). При установке требуемого зазора, контргайку затягивают.

3. После затяжки снова проверяют зазор. Если он не соответствует норме, процедуру заново повторяют. При отличной регулировке щуп должен входить с небольшим усилием, но при этом не гнуться.

Советую посмотреть видео о том, как обнаружить прогар клапана

Недавно (29 числа) была тема что зубила неожиданно на трассе стала вести себя непонятно, движок стал троить, обороты скакать, работала только на подсосе, вобщем черти знает что. Потом на время стало все ок. Потом все заново. Я перепробовал уже все что можно. Сегодня прочистил, продул карб., думал поможет, ан нет. Остается думать только что какая то неполадка в двигателе (клапана, кольца). Так вот вопрос. Может ли что то произойти с клапанами, кольцами, и позже пройти, а потом опять болезнь появляется? И еще, какие признаки, поломки, залегания колец, и прогара или поломки клапанов?

Первый признак — низкая компрессия в цилиндре с прогоревшим клапаном.

2005-12-30 21:46

Re: Какие признаки прогоревшего клапана?

Информация к размышлению: ЗР №12 стр 250.,и №1 за 06 стр 137.

2005-12-30 22:08

не совсем понятно за какой год журналы?

2005-12-30 22:54

Re: Re: Какие признаки прогоревшего клапана?

Информация к размышлению: ЗР №12 за 2005 стр 250.,и №1 за2006 стр 137

2005-12-31 19:45

Временно стать ОК не может — если клапан прогорел — все, цилиндр не работает и мотор троит все время (кроме торможения мотором). Кольца влияют только на расход масла и бензина (ну и на максимальную мощность) — т.е. даже без колец можно ездить!!! Лишь бы заводилась. Хотя если трабл с перемычкой между кольцами — то компрессия станет хуже и мотор будет чуть потряхивать, А вот свеча барахлить может — на изоляторе возникают дорожки из-за отложения металлосодержащих присадок в бензине — стоит мотору постоять — метал окисляеться (Ведь его там очень мало) — «пропадает» и свеча начинает снова работать хорошо — но не долго, т.к. бензин все еще с металлом, а изолятор «уже» на издыхании… Попробуй заменить свечи на гарантированно исправные (понимаю что это не реально — но хотя бы по виду свечи можно понять, работает она или нет — но для этого она должна быть новой).

2005-12-30 23:22

у меня как раз двиган работал нормально только при торможении двигателем!

Пытался несколько дней разобраться, что же все же с машиной, но все тщетно… Заводится еле еле, и то только если давить педаль газа в пол. Про холостые можно забыть совсем. Троит ужасно, при этом из выхлопной черноватый дым идет. Завтра вечером померяю компрессию, если получится. Потом здесь отпишусь. Блин, как всегда машина ломается, когда она так нужна (((

2005-12-31 15:06

Ну тогда 99% что прогорел клапан в том цилиндре, где мокрая свеча — заткни пальцем свечное отверстие и прокрути мотор стартером — сразу станет понятно! Вряд ли Господь начнёт спасательные работы именно с нас

2005-12-31 15:12

Пальцем страшновато зажимать свечное отверстие, честно, лучше завтра компрессию померяю…

Все же непонятно мне, почему, если клапан прогорел, то после 40 минут неровной работы, все пришло в норму, а потом опять ни с того ни с сего все стало так плохо. И еще… прогорают, насколько я знаю, выпускные клапана, но в моем случае, раз свеча сухая, а остальные мокрые, получается, что прогорел впускной клапан. Как такое могло получиться ни с чего. Высоких оборотов я не давал, движок никак не нагружал.

2005-12-31 16:50

При полностью выжатой педали газа заводится?

2005-12-31 15:14

при полностью выжатом газе заводится, правда схватывает очень с трудом, после кручения стартером секунд 6 …

2005-12-31 16:44

То погаснет, то потухнет (из цикла «Еще был случай»)

В дорогу Слава собирался с приподнятым настроением – впереди два дня выходных, а ехать предстоит к любимой тёще на блины. А там еще тесть, баня, берёзовые веники… Ехать правда чуть более ста километров по зимней дороге, но это не беда, в «восьмерке» тепло. За городом постепенно начался снегопад. И когда он перешел в буран, машина стала вести себя как-то необычно. Скорость периодически снижалась до 40, а затем опять увеличивалась до 90. При снижении скорости Слава чувствовал, что мотор совсем не тянет и переходил на третью передачу. Через 2-3 минуты двигатель вновь обретал силы и машина опять разгонялась до 90. Такая езда стала нервировать и Слава крепко призадумался: в чём дело? Масла в огонь подливала жена: «Ты бы уж решил наконец, как тебе ехать 40 или 90. А то ни так, ни эдак.» Славе стало стыдно и он остановился на обочине, включил аварийную сигнализацию и вышел из машины. Ветер пронизывал насквозь, снег залеплял лицо, попытка закурить оказалась безуспешной. Когда он открыл капот перед ним предстала любопытная картина – высоковольтные провода были мокрыми, а по некоторым из них стекала вода. Проанализировав ситуацию, Слава понял в чём дело. Буран задувал снег на незащищенный ничем радиатор, снег таял, встречный ветер сдувал капли воды в моторный отсек на высоковольтные провода, двигатель начинал троить и терял мощность. При малой скорости встречный поток снега и воздуха ослабевал, провода высыхали, мотор обретал силы и машина разгонялась. Оказалось достаточным поставить картонку перед радиатором – и мотор и машина стали послушными.

2005-12-31 00:37

провода высоковольтные уже поменял на новые, результата ноль.

2005-12-31 15:07

Значит не там собака порылась. Искать надо.

2005-12-31 16:02

М.б. ремешок провернуло на пару зубов?

2005-12-31 16:13

перескочил ремень или нет смотрел, все в порядке с этим.

2005-12-31 16:43

Вряд ли…

Если неисправность проявляет себя периодически, то это не ремень. Мне однажды на СТО ВАЗ сдвинули ремень на 1 зуб — двигатель стал заводиться с трудом, а машина ехать не хотела совсем. Это продолжалось до тех пор, пока не поставили ремень правильно. А тут на лицо сбой — самоустраняющийся кратковременный отказ. Заочно можно только гадать. По-хорошему — надо посмотреть.

2005-12-31 18:49

Еще такой момент: если пытаться заводить с нажатой педалью газа и она не заводится то…

Потом я выворачивал свечи, думаю — залило их все. Но как оказалось заливает только 3, четвертая сухая, но вся в черной копоти.

2005-12-31 15:09

А не обмерзание ли это диффузора из-за подсоса холодного воздуха? Чет несколько похоже по описанию.

2005-12-31 19:14

нет, обмерзание диффузора откидывается так как…..

После того как я с грехом пополам доехал до дома, в течении нескольких дней шаманил в гараже над машиной в поисках причины. Перепробывал реально ВСЕ! Прочистил карб., поменял коммутатор, разобрал, а потом и заменил трамблер, блок управления хх, эмк, высоковольтные провода, 2 новых комплекта свечей, разбирал монтажный блок, проверял установку меток зажигания, прочистил крышку ГБЦ. Может и еще чего, не помню… Подсос воздуха через вакуумник и шланг вакуумника исключен — проверял. Через карб тоже нет подсоса воздуха. з.ы. одна мысля у меня еще вертится. Сегодня, после того как с грехом пополам завелся, попробовал крутить винт качества (размышляя так: идет черный дым из трубы, значит смесь переобогащенная, так вот крутил его, крутил, но движок никак не реагировал на это, что меня и насторожило). Вобщем завтра компрессию померяю и узнаю точно, попал ли я на ремонт ГБЦ или на замену карба. (

Может правда из за слишком обогащенной смеси так с трудом заводится и так коряво работает? Возможно такое? Но почему это случилось вдруг, на трассе??? Как смесь могла вдруг начать так обогащаться??

2005-12-31 21:32

Раз мотор «дурит», значит ему что-то не нравится…

Может быть смесь не того состава, что нужно ему, может искра плохая. Вот несколько соображений по этому поводу. 1. К примеру засорился топливный фильтр. На холостом ходу мотор работает, на малых нагрузках – тоже. И вроде разгоняется, но потом снижает скорость и не тянет. 2. Много бед доставляет игольчатый клапан. Его негерметичность обнаруживается, частенько, уже тогда, когда он совсем «не держит». А перед этим, когда он «травит» смесь переобогащена и нормальной работы двигателя не будет. Еще у него бывает нехорошая привычка – прилипать к своему седлу. Тогда имеем следующее: завели, поехали, через 200-300 метров мотор останавливается и не заводится. 3. Пружина под диафрагмой бензонасоса, случается, теряет былую жесткость, иногда из-за коррозии, иногда от времени, иногда изначально «паленая». Хорошей подачи не жди, особенно в жару. 4. То что есть искра на свече при атмосферном давлении, не означает, что она есть на этой же свече в цилиндре, ибо давление в конце такта сжатия намного выше атмосферного. 5. Плохо заводится? Очень велика вероятность того, что карбюратор ждет полной ревизии, с продувкой и чисткой всех каналов, жиклеров, с проверкой целостности диафрагм и настройки пускового устройства по прилагаемой к автомобилю инструкции. 6. Электромагнитный клапан системы ЭПХХ иногда дурит, а точннее умирает и не открывает жиклер системы холостого хода. Хозяин ошибочно ищет причину в другом и начинает крутить регулировочные винты. Результат: двигатель работает как балалайка. 7. Полезно проверить целостность диафрагмы вакуумного регулятора опережения зажигания и состояние центробежного регулятора, а также шланга вакуумного регулятора на предмет подсоса воздуха. 8. Не менее полезно проверить целостность шланга вакуумного усилителя тормоза. Случается, он имеет трещину, причем такую, которая не видна с улицы. Хороший подсос воздуха (с пылью) во впускной коллектор может изменить работу двигателя до неузнаваемости. 9. Почему это случилось вдруг, на трассе? Ответ: любой отказ случается вдруг. То на трассе, то на повороте, то при проезде мимо ЦУМа, то после заправки на АЗС.

2006-01-01 02:43

по пунктам:

1. фильтр топливный новый. когда разбирал карб. бензин в нем был. 2. опять же когда разбирал карб., чтобы прочистить, бензин в нем был, т.е. получается что с иглой все в порядке, хотя иглу и не вынимал, не проверял, возможно тут стоит поработать.3. с подачей топлива все хорошо.4. на вид искра хорошая, как должна быть, может ты и прав насчет искры, но ведь я сменил и комутатор и катушку зажигания, и трамблер и вв провода, и свечи… 5. карб чистил и жиклеры все тоже. пусковое настроено хорошо. 6. эмк точно не причем, я его тоже сменил, причем купил очень хороший, итальянский, за 170 рублей. 7. шланг проверял, вакуумник менял в сборе с трамблером.8. шланг вакуумника тормозов тоже проверял — все ок.
