A6 с автозапуском – вполне возможно!

Сигнализация Старлайн Б9 предлагает несколько вариантов дистанционного запуска мотора. К примеру, владелец автомобиля может выполнить данную процедуру непосредственно с брелка – потребуются лишь манипуляции клавишами, которые описаны далее. Также (при наличии опционального GSM-модуля) хозяин имеет возможность завести мотор при помощи команды, отправленной с телефона или путем СМС-сообщения.

Чтобы функция автозапуска сработала корректно, необходимо при установке учесть некоторые моменты. К примеру, автомобили с механикой подключаются по определенной схеме, для которой нужно разрезать черную петлю в 18-контактном разъеме центрального блока управления. В случае если автомобиль оснащен АКПП, она остается нетронутой.

• затянуть ручник;
• после этого необходимо закрыть все двери и нажать клавишу 2. Теперь автомобиль один раз моргнет габаритным сигналами, брелок проиграет мелодию, а на экране отобразится надпись r99 или r01-04 (в случае подключенного турботаймера);
• вынимаем ключ зажигания, выходим из машины и закрываем все двери. Мотор остается работать;
• теперь нажимается кнопка 1 на брелке. Машина издает один сигнал и мигает фарами. Также закрывается центральный замок. Брелок издает один сигнал, а на экране появляются иконки с символом замка.

Теперь двигатель подготовлен к автоматическому запуску при нажатии определенной комбинации клавиш.

Чтобы настроить автозапуск на автосигнализации Старлайн Б9 придется войти в специальный режим программирования. Для этого потребуется сервисная кнопка Valet. Эту клавишу монтируют в скрытом от глаз месте, но в то же время удобном и легкодоступном для владельца авто. Установщики определенно знают месторасположение кнопки, но если оно неизвестно, стоит проверить:

• пространство под передней панелью вблизи блока предохранителей. Потребуется снимать декоративные крышки;
• внутренние карманы отсеков для мелочи в дверных картах;
• пространство на центральном тоннеле между передними сиденьями;
• место под рулевой колонкой или вблизи педального узла.

Также потребуется наличие основного или запасного брелка, привязанного к данной сигнализации. После этого можно осуществлять настройку.

Также в сигнализации Старлайн Б9 присутствует возможность автозапуска через определенные временные промежутки. Чтобы установить данный параметр необходимо:

• выключить зажигание, нажать клавишу Valet шесть раз;
• повернуть ключ, убедиться в звуковом и световом подтверждении;
• нажать кнопку Valet еще три раза;
• теперь кликом на клавишу пульта можно выставить желаемое время, через которое мотор будет самостоятельно заводиться. Первая кнопка – 2 часа, вторая – 3 часа, третья – 4 часа, первая длительно – раз в 24 часа;
• подтверждение и запоминание тоже проходят автоматически.

• необходимо последовательным нажатием клавиш 3 и 1 переместить курсор на иконку с вентилятором. После прозвучит мелодичный сигнал от пульта;
• для включения данного режима теперь нужно нажать на вторую клавишу.

В системах Старлайн Б9 можно настроить автоматический запуск по будильнику. Предварительно стоит убедиться, что время на брелке установлено правильно, для корректного выполнения программы.

Необходимо установить курсор на соответствующую иконку с часами (при помощи третьей кнопки). После надо нажать первую кнопку и услышать мелодичный сигнал. Время на брелке должно мигать, а автомобиль один раз моргнет габаритами. Теперь на пульте отображается соответствующая иконка, а система начала обратный отсчет до автозапуска. Сами показатели будильника выставляются там же, где и параметр часов.

• необходимо последовательным нажатием клавиш 3 и 1 переместить курсор на иконку с часами. После прозвучит мелодичный сигнал от пульта;
• для выключения данного режима теперь нужно нажать на вторую клавишу.

Для автоматического запуска по температуре данная операция осуществляется следующим образом:

• поворачиваем ключ зажигания в положение OFF, нажимаем сервисную клавишу Valet 6 раз;
• включаем зажигание, слушаем 6 звуковых и световых сигналов от авто, подтверждающих вход в режим программирования;
• нажимаем кнопку Valet еще четыре раза;
• теперь на брелке нажимаем кнопки, соответствующие требуемому значению (1-я клавиша = -5 град., 2-я = -10 град., 3-я = -18 град., длительное нажатие первой кнопки = -25 град.);
• подтверждением принятой команды является соответствующее число звуковых или световых сигналов (от 1-го до 4-х). Запоминание данной функции будет автоматическим, достаточно ничего не нажимать в течение пяти секунд.

Автозапуск по температуре также можно активировать с брелка – необходимо, используя кнопки 3 и 1, переместить курсор на иконку с градусником и активировать данную опцию. В качестве подтверждения прозвучит один сигнал брелка, а фары промигают несколько раз.

Ниже приведено видео с инструкцией, как запрограммировать машину на автозапуск по температуре двигателя или салона.

Управлять запуском двигателя можно автоматически с помощью брелка Старлайн Б9. Необходимо длительно нажать первую клавишу на брелке, а после один раз нажать третью кнопку. За один цикл автомобиль может совершить четыре попытки запуска мотора. В случае неудачи на экране пульта отобразится надпись SP.

Также дистанционно можно продлевать работу уже запущенного двигателя. Комбинация клавиш здесь аналогичная – нажатие первой кнопки длительно, а затем третьей клавиши коротко. В случае, если требуется дистанционно остановить двигатель, то на брелке необходимо надолго зажать вторую клавишу, а затем еще раз коротко кликнуть третью.

Также возможно, что мотор не схватывает на холодную и даже плохо заводится с ключа. В таком случае можно выставить настройки, при которых будет увеличено время работы стартера. Также можно снизить интервал между попытками запуска.

Но наиболее частой причиной, по которой автомобиль не заводится, становится банальная невнимательность. К таким причинам относится включенная передача (для автомобилей с АКПП – драйв), незакрытый замок дверей и т.д. Бывает так, что автомобиль перестал заводиться из-за того, что система плохо ловит сигнал.

В этом случае брелок выдает информацию и сразу пишет ошибку. Для обнуления протокола необходимо снова завести мотор с ключа, затянуть ручник. Затем достать ключ из замка зажигания, открыть водительскую дверь и снова активировать сигнализацию. Обычно авто снова встает на охрану, и ошибка ОС7 просто исчезает. Однако так бывает не всегда. Если этого не произошло, то необходимо обратиться в сервисный центр.

Если автомобиль не заводится самостоятельно, то некоторые проблемы можно решить своими руками. К примеру, после замены батарейки, часы сбиваются и все настройки слетают, а это значит, что автомобиль заводится не в то время. Обязательно после того, как устанавливается новая батарейка в пульт, ставится корректное значение часов.

Также необходимо проверить сам пульт. Он может быть поврежден – иметь трещины на дисплее, механические повреждения или банально разрядившуюся батарейку. В этом случае сигнал не передается дистанционно, соответственно удаленный пуск не срабатывает. Для того чтобы понять, насколько «виноват» брелок, нужно настроить запуск с телефона (инструкция описана выше). Если даже после этого проблема не пропала, нужно провести тщательную диагностику, возможно, нет сигнала на стартер.

Брелок Starline старлайн. Функции брелка. Отключение сирены.

Сигнализация с автозапуском. Starline старлайн с автозапуском.

Программирование автозапуска

Автоматический запуск двигателя по таймеру

Также в сигнализации Старлайн Б9 присутствует возможность автозапуска через определенные временные промежутки. Чтобы установить данный параметр необходимо:

• выключить зажигание, нажать клавишу Valet шесть раз;
• повернуть ключ, убедиться в звуковом и световом подтверждении;
• нажать кнопку Valet еще три раза;
• теперь кликом на клавишу пульта можно выставить желаемое время, через которое мотор будет самостоятельно заводиться. Первая кнопка – 2 часа, вторая – 3 часа, третья – 4 часа, первая длительно – раз в 24 часа;
• подтверждение и запоминание тоже проходят автоматически.

• необходимо последовательным нажатием клавиш 3 и 1 переместить курсор на иконку с вентилятором. После прозвучит мелодичный сигнал от пульта;
• для включения данного режима теперь нужно нажать на вторую клавишу.

Запуск по будильнику

В системах Старлайн Б9 можно настроить автоматический запуск по будильнику. Предварительно стоит убедиться, что время на брелке установлено правильно, для корректного выполнения программы.

Необходимо установить курсор на соответствующую иконку с часами (при помощи третьей кнопки). После надо нажать первую кнопку и услышать мелодичный сигнал. Время на брелке должно мигать, а автомобиль один раз моргнет габаритами.

Теперь на пульте отображается соответствующая иконка, а система начала обратный отсчет до автозапуска. Сами показатели будильника выставляются там же, где и параметр часов.

• необходимо последовательным нажатием клавиш 3 и 1 переместить курсор на иконку с часами. После прозвучит мелодичный сигнал от пульта;
• для выключения данного режима теперь нужно нажать на вторую клавишу.

Установка автозапуска по температуре

Для автоматического запуска по температуре данная операция осуществляется следующим образом:

• поворачиваем ключ зажигания в положение OFF, нажимаем сервисную клавишу Valet 6 раз;
• включаем зажигание, слушаем 6 звуковых и световых сигналов от авто, подтверждающих вход в режим программирования;
• нажимаем кнопку Valet еще четыре раза;
• теперь на брелке нажимаем кнопки, соответствующие требуемому значению (1-я клавиша = -5 град., 2-я = -10 град., 3-я = -18 град., длительное нажатие первой кнопки = -25 град.);
• подтверждением принятой команды является соответствующее число звуковых или световых сигналов (от 1-го до 4-х). Запоминание данной функции будет автоматическим, достаточно ничего не нажимать в течение пяти секунд.

Характеристики Starline А6

Главные функции А6 – двухсторонняя связь и диалоговый код шифрования, который не дает злоумышленникам шансов на перехват кода и снятие автомобиля с охраны без ведома владельца.

Помимо этого, Старлайн А6 имеет такие возможности:

1. управление при помощи 2-х брелоков (один с дисплеем, другой – без);
2. диапазон действия сигнала до 1200 м в режиме приема и 600 м во время управления;
3. управляемые каналы для подключения дополнительного оборудования;
4. блокировка двигателя при помощи реле;
5. режим поиска на парковке;
6. режим «Антиограбление»;
7. беззвучная охрана;
8. память настроек, которая возобновляет их после отключения питания;
9. персональный ПИН-код владельца для аварийного отключения;
10. отключение датчика удара при работающей охране и многое другое.

Сигнализация выпускается также в модификации Starline twage a6, которая отличается еще более надежной защитой с помощью улучшенного диалогового кода.

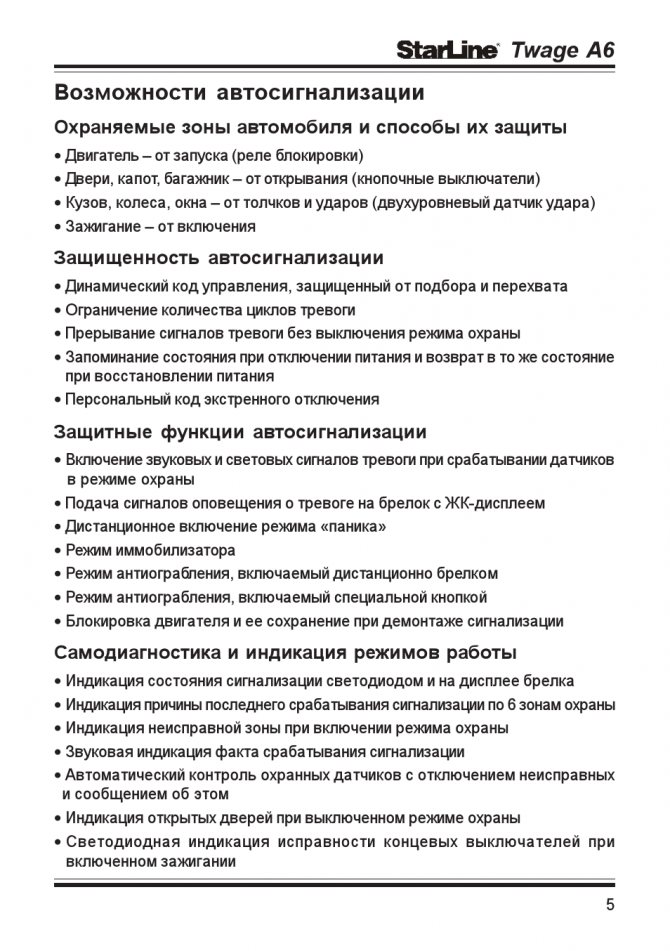

Twage a6 возможности автосигнализации

Страница 5

• Изображение
• Текст

5

Twage A6

Возможности автосигнализации

Охраняемые зоны автомобиля и способы их защиты

· Двигатель – от запуска (реле блокировки) · Двери, капот, багажник – от открывания (кнопочные выключатели) · Кузов, колеса, окна – от толчков и ударов (двухуровневый датчик удара) · Зажигание – от включения

Защищенность автосигнализации

· Динамический код управления, защищенный от подбора и перехвата · Ограничение количества циклов тревоги · Прерывание сигналов тревоги без выключения режима охраны · Запоминание состояния при отключении питания и возврат в то же состояние

при восстановлении питания · Персональный код экстренного отключения

Защитные функции автосигнализации

· Включение звуковых и световых сигналов тревоги при срабатывании датчиков

в режиме охраны · Подача сигналов оповещения о тревоге на брелок c ЖК-дисплеем · Дистанционное включение режима «паника» · Режим иммобилизатора · Режим антиограбления, включаемый дистанционно брелком · Режим антиограбления, включаемый специальной кнопкой · Блокировка двигателя и ее сохранение при демонтаже сигнализации

Самодиагностика и индикация режимов работы

· Индикация состояния сигнализации светодиодом и на дисплее брелка · Индикация причины последнего срабатывания сигнализации по 6 зонам охраны · Индикация неисправной зоны при включении режима охраны · Звуковая индикация факта срабатывания сигнализации · Автоматический контроль охранных датчиков с отключением неисправных

и сообщением об этом · Индикация открытых дверей при выключенном режиме охраны · Светодиодная индикация исправности концевых выключателей при

включенном зажигании

Комплектация и стоимость А6

В комплект сигнализации входят:

• брелок с ж/к дисплеем;
• дополнительный брелок без экрана;
• датчик удара с двумя уровнями реагирования;
• центральный блок-процессор в пластиковом корпусе;
• антенный модуль;
• светодиодный индикатор;
• сервисная (аварийная) кнопка;
• концевик капота (багажника);
• инструкция по эксплуатации со схемами подключения;
• провода, клеммы и штекеры для монтажа.

В комплекте А6 не предусмотрена сирена, поэтому покупать ее придется отдельно. Можно также использовать колокол от предыдущей сигнализации, если она установлена на автомобиле.

В данное время производитель снял автосигнализацию Starline A6 twage с производства, заменив ее новыми, более современными модификациями. В период активных продаж ее стоимость колебалась в пределах 50-55 долларов.

Twage a6

Страница 3

• Изображение
• Текст

3

Twage A6

Содержание

Инструкция по эксплуатации автосигнализации Компоненты, входящие в комплект автосигнализации……………………………. 4 Технические характеристики автосигнализации ……………………………………… 4 Возможности автосигнализации …………………………………………………………… 5 Брелки управления автосигнализацией ………………………………………………… 7 Управление автосигнализацией ………………………………………………………….. 16 Защитные функции автосигнализации ………………………………………………… 22 Сервисные функции автосигнализации ……………………………………………….. 26 Светодиодная индикация состояния автосигнализации ………………………… 32 Персональный код экстренного отключения автосигнализации ……………… 33 Программирование функций и параметров работы автосигнализации …….. 34 Запись кодов брелков ………………………………………………………………………. 36

Инструкция по установке автосигнализации Рекомендации по размещению и монтажу компонентов……………………….. 37 Рекомендации по прокладке и подключению проводов ………………………… 38 Схемы подключения автосигнализации ………………………………………………. 45 Гарантийные обязательства ……………………………………………………………….. 46

Редакция ¹2 от 01.01.2003

Достоинства и недостатки системы

Преимущества	Недостатки
Доступная стоимость. При достаточно широком функционале, сигнализация стоила относительно недорого.	Пульт с антенной. Брелок автосигнализации с выступающей антенной может быть неудобным и выглядит непривлекательно.
Простота монтажа. Подробная схема автосигнализации прилагается к каждому комплекту, и установить ее под силу практически каждому автолюбителю	Низкая сопротивляемость к радиопомехам. Небольшое количество каналов, по которым передается сигнал, может не справиться с качественной передачей в условиях большого города.
Наличие двухсторонней связи. Отклик на брелок значительно уменьшает риск воровства или угона машины.	Отсутствие онлайн-мониторинга и управления с мобильного телефона.
Достаточно большой радиус действия брелока. В режиме управления радиус дистанционного пульта часто даже превышает заявленный производителем.	Отсутствие подключения к цифровым шинам автомобиля. Современные сигнализации удобней и надежней подключать по цифровым CAN или LIN- шинам, чего нет в функционале А6.
Диалоговый код. Не позволяет злоумышленникам воспользоваться специальными устройствами для перехвата сигнала и вскрыть машину.	Нет автозапуска. Предварительный прогрев мотора — обязательная функция комфорта в современных охранных системах.

Преимущества, которыми обладает данная модель:

1. Возможность реализации функции автоматического старта. При правильном подключении дополнительного модуля Старлайн 02-12 пользователь сможет управлять этой опций посредством команды, отправляемой с коммуникатора. Также возможна реализация функции по будильнику, таймеру и температуре в салоне авто.
2. Удобство и простота монтажа. Если воспользоваться сервисным руководством, пользователь сможет самостоятельно установить охранный комплекс.
3. Доступная стоимость. Сегодня эта модель не производится, но можно найти магазины, где она имеется на остатке.
4. Хороший радиус работу коммуникатора. Наличие дальней связи позволит пользователю, будучи на приличном расстоянии от автомобиля, узнать о состоянии сигнализации.
5. Две блокировки силового агрегата. Благодаря этому мотор будет остановлен, если возникнет несанкционированная попытка старта ДВС.

Недостатки:

1. Высокая чувствительность контроллера удара. Чтобы не допустить ложных срабатываний системы, этот параметр предварительно необходимо правильно настроить.
2. Микропроцессорный модуль может работать некорректно либо выйти из строя, если перегреется. Высокие температуры могут оказаться губительными для блока. Поэтому его нельзя устанавливать так, чтобы он был подвержен воздействию солнечных лучей.
3. Комплектация системы не включает в себя сирену.
4. Хрупкий брелок. При длительной и неаккуратной эксплуатации корпус брелка может выйти из строя.

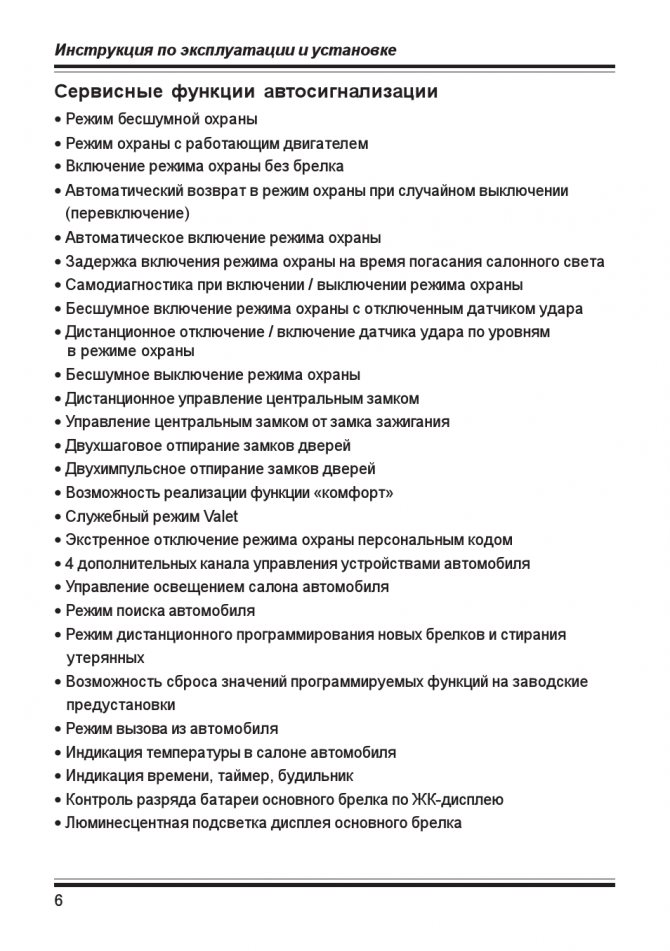

Сервисные функции автосигнализации

Страница 6

• Изображение
• Текст

6

Инструкция по эксплуатации и установке

Сервисные функции автосигнализации

· Режим бесшумной охраны · Режим охраны с работающим двигателем · Включение режима охраны без брелка · Автоматический возврат в режим охраны при случайном выключении (перевключение) · Автоматическое включение режима охраны · Задержка включения режима охраны на время погасания салонного света · Самодиагностика при включении / выключении режима охраны · Бесшумное включение режима охраны с отключенным датчиком удара · Дистанционное отключение / включение датчика удара по уровням

в режиме охраны · Бесшумное выключение режима охраны · Дистанционное управление центральным замком · Управление центральным замком от замка зажигания · Двухшаговое отпирание замков дверей · Двухимпульсное отпирание замков дверей · Возможность реализации функции «комфорт» · Служебный режим Valet · Экстренное отключение режима охраны персональным кодом · 4 дополнительных канала управления устройствами автомобиля · Управление освещением салона автомобиля · Режим поиска автомобиля · Режим дистанционного программирования новых брелков и стирания утерянных · Возможность сброса значений программируемых функций на заводские предустановки · Режим вызова из автомобиля · Индикация температуры в салоне автомобиля · Индикация времени, таймер, будильник · Контроль разряда батареи основного брелка по ЖК-дисплею · Люминесцентная подсветка дисплея основного брелка

Неисправности сигнализации А6. Как устранить самостоятельно

Характерные «болезни» Starline А6 это:

• помутнение стекла брелока;
• западание кнопок на пульте;
• потеря связи с приемником сигнала;
• чувствительность к радиопомехам.

Разберем каждую неисправность в отдельности и способы борьбы с ними:

1. Потеря прозрачности стекла брелока. Проваливание кнопок.

Как бороться: в сервисном центре можно заменить как пульт целиком, так и его отдельные части.

1. Потеря связи с центральным модулем.

Необходимо заново прописать брелок в памяти сигнализации. В инструкции по эксплуатации к А6 пошагово описано как это делается.

1. Плохая работа при сильных эфирных помехах.

Этот недостаток исправить невозможно. Водитель только может стараться не оставлять транспортное средство в местах с сильной загруженностью радиоэфира.

Разбираемся с блокировкой

Блокировка стартера сигналкой, схема

Провод, который идет от контакта 50, надо соединить с черно-желтым шнуром модуля автозапуска. Здесь речь шла о «тонком» шнуре, выходящем из 6-контактного разъема. А «толстый» провод этого же цвета пойдет к стартеру.

Блокировка цепи зажигания

В данном случае потребуется одно – сделать Т-образный отвод от силового кабеля (отмечен красным). Отвод затем соединяют с желтым проводом, идущим из клеммника модуля автозапуска. Ничего сложного.

Рассмотрим третий случай – блокирующее реле к сигнализации не подключено. Тогда нужно реализовать блокировку по второй схеме. Ее приводят в базовой инструкции, и проблем тут возникнуть не может. Помните, что сама сигнализация в этом случае программируется:

1. Функцию 11 оставляют в значении 1, если силовые провода подключены к контактам 30 и 87а (как на схеме);
2. Если решено использовать нормально разомкнутые контакты (30 и 87), функции придают новое значение – 2, 3 или 4.

Подключение и программирование

Ясно, что управлять модулем автозапуска будет сама сигнализация. Используйте один управляющий выход – желто-красный сигнальный шнур:

Подключение модуля «02-12»

Основной разъем модуля, о котором идет речь, будет наделен шестью проводами:

1. Красный – соедините этот провод с 30-м контактом замка;
2. Желтый – соединяют с отводом линии зажигания (см. выше);
3. Зеленый – в авто с двумя линиями зажигания шнур соединяют с клеммой 15/2;
4. Синий – при необходимости этот провод подключают к контакту замка «ACC»;
5. Черно-желтый (тонкий) – соединяют с клеммой замка 50 (рассматривалось выше);
6. Черно-желтый (толстый) – это питание стартера (см. выше).

При эксплуатации происходит вот что: потенциал «+12» появляется на клемме 50, и реле, встроенное в модуль, подает питание на стартер. То есть, встроенное реле замыкает 30-й и 50-й контакты. Вообще же так происходит в двух случаях:

• При подаче команды автозапуска;
• Когда черно-желтый шнур (тонкий) получает плюсовой потенциал.

Распайка замка зажигания приводится ниже.

Как сказано в инструкции, подключать модуль без разрыва цепи стартера в любом случае нельзя. Но управляет модулем и сигнализация, и потенциал на 50-й клемме. Значит, без возможности завести мотор «с ключа» владелец не останется.

Теперь рассмотрим, как подключают «слаботочный» разъем:

1. Черный провод – «минус» питания модуля;
2. Серо-черный – вход контроля работы двигателя (к таходатчику либо к лампе заряда АКБ);
3. Оранжево-фиолетовый – к концевику ручного тормоза (см. схему);
4. Розовый – соединяют с управляющим выходом сигнализации;
5. Черно-красный – это выход на «обходчик», срабатывающий только в процессе автзапуска;
6. Оранжево-серый – можно не подключать;
7. Желто-черный – выход, срабатывающий при включенном зажигании и неработающем стартере.

В ходе «обычной» эксплуатации авто «выход 5» не срабатывает. И методом свертки замка автомобиль не угонят. Способ подключения, рассмотренный выше, приведен в базовой инструкции. То есть, противоречий здесь нет.

При подключении к сигнализации Starline A2 или A4 используется 3-пиновый разъем. Но, к сожалению, с моделью Starline Twage A6 этот разъем не совместим. И приходится использовать управляющий вход (провод 4). О чем уже рассказывалось.

Открыв пластиковую крышку, можно увидеть набор переключателей. Каждый тумблер устанавливают в одно положение:

1. Время работы стартера: OFF – 0,8 секунды, ON – 1,8;
2. Метод контроля двигателя: OFF – по таходатчику, ON – по контакту, получающему потенциал «+12» после запуска;
3. Алгоритм включения питания на клемме 15/2: OFF – при работе стартера питание остается, ON – питание отключается (распространенный вариант);
4. Тип КПП: OFF – АКПП, и этот вариант нужно оставить;
5. Время удерживания зажигания перед стартом: OFF – меньше секунды, ON – несколько секунд;
6. Сервисный выключатель, который оставляют в положении OFF.

Обычно при эксплуатации авто переключения не делают. Так что, нужно все правильно настроить сразу.

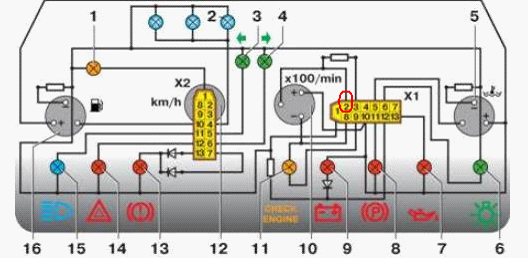

Допустим, используется контроль по таходатчику. Значит, серо-черный кабель подключен к высоковольтному входу тахометра, а тумблер 2 установлен в положение OFF.

Обязательно выполните тест:

1. Переключатель 6 временно устанавливают в положение ON;
2. На секунду нужно нажать кнопку START, расположенную под крышкой модуля;
3. Произойдет запуск двигателя, светодиод должен начать мигать;
4. Если запуск не произошел или диод не мигает, подключение контрольного провода было выполнено неправильно.

Для дальнейшей эксплуатации не забудьте вернуть тумблер 6 в положение OFF.

На практике можно использовать и контроль по напряжению. Серо-черный шнур в этом случае не подключают, а селектор 2 переводят в положение ON. Данный метод – менее надежный из всех.

Дополнительная настройка сигнализации

Как говорилось выше, сигналка будет управлять внешним модулем через программируемый выход 3. Используя брелок с 4-мя кнопками, можно будет выполнять запуск. Трехкнопочный брелок, который оснащен дисплеем, позволит выполнить то же самое и вдобавок он показывает температуру.

Чтобы дисплей отобразил температуру, одновременно нажимают клавиши 1 и 2. Длительность нажатия – 0,5 секунды.

В самой сигналке, если говорить о модели Starline A6, нужно правильно задать три параметра:

1. Функция 11 – тип подключения блокирующего реле (нормально замкнутые или разомкнутые контакты);
2. Функция 1 – присвойте ей значение 2, если хотите использовать автозапуск, или значение 1, чтобы отключить эту опцию;
3. Функция 8 – настройка температурной шкалы (Цельсий или Фаренгейт).

Читать также: Лампочки в линзованные фары
Все эти функции указываются в инструкции:

Как зайти в режим программирования, рассмотрим сейчас. Понадобится один брелок, основной или дополнительный.

1. Порядок программирования будет следующим:
2. Зажигание включают «с ключа»;
3. Сервисную кнопку, подключенную к основному модулю, нажимают 6 раз;
4. Зажигание выключают, затем следуют 6 гудков сирены и 6 вспышек габаритов;
5. Сервисную кнопку нажимают 1, 8 или 11 раз;
6. Взяв брелок, в течение 10-ти секунд нажимают клавишу 1 или 2 (см. таблицу);
7. Сигналы сирены должны подтвердить, что значение изменилось.

Система Starline Twage A6 переключает опции циклически: после 11-й пойдет первая, затем – вторая и т.д. То есть, на «седьмом шаге» можно продолжить нажимать сервисную кнопку. Для выхода из режима настройки достаточно включить зажигание.

Модуль Starline 02 инициирует запуск, если длительность управляющего сигнала превышает секунду. И значит, присвоив функции 1 значение 4, при эксплуатации можно вызвать «циклический запуск». Что недопустимо, хотя в стандартной инструкции это предостережение не приводят.

Мнения автовладельцев о работе Starline А6

Позитивные	Негативные
Надежная, проверенная временем сигнализация. Работает исправно с 2009 года. Никаких сбоев в процессе не было. Брелок, конечно, немного потерял внешний вид, но за столько лет это не удивительно.	Какую-то пользу, конечно, приносит, но от серьезных грабителей вряд ли спасет. Перехватить сигнал такой «охраны» очень просто, с этим справиться и студент. У моего товарища недавно машину обчистили, тоже Старлайн стояла. Сингалка даже не пикнула. Не очень они надежные.
StarLine TWAGE A6 – недорогая и хорошая защита для автомобиля. Устанавливал ее сам, благо инструкция вполне внятная и сделана для людей. Вся установка автосигнализации заняла полдня (вдвоем с братом делали). Подключили замки дверей, чтоб открывались с пульта как положено, и багажника. Работает по сей день хорошо. Все функции выполняет, если что случилось – громко орет и пульт пищит. Очень удобная и практичная, большего мне не надо.	У меня А6 стоит на Ланосе. Устанавливали в салоне, когда покупал машину. Могу сказать, что она не всегда хорошо слушается брелока, иногда сбиваются настройки. Если рядом какие-то помехи, очень сложно открыть машину. А недавно вообще был случай: вечером закрыл машину ключом, утром открываю, а сигнализация срабатывает. Не понимаю, как такое может быть? Исходя из своего опыта, не стал бы кому-то рекомендовать starline a6.
Хоть и старая, но надежная! За 5 лет эксплуатации ни разу не подводила. В ней на самом деле очень много заложено возможностей, просто большинству они не нужны в повседневной жизни. Я, например, пользуюсь только открыванием-закрыванием, несколько раз уменьшал чувствительность датчика, когда возле работы была стройка и много шума, что сигналка постоянно срабатывала. При таком режиме эксплуатации, кажется, что А6 может прослужить вечно.	Очень старая и отжившая свой век сигнализация. Она изначально была не очень удачной, лучше купить А9 с автозапуском. Некоторые функции, например, открывание багажника, вообще не работают. Через год эксплуатации вылетело стекло на пульте, хоть его никто и не ронял. Во время сильных морозов всегда глючит, не открывает и не закрывает двери. Приходится по нескольку минут стоять на морозе, чтоб снять охрану. Задумываюсь о замене, надо только выбрать фирму. Старлайн однозначно покупать не буду.
Стоит на Chevrolet Lacetti с момента его покупки в 2007 году. Радует функция обратной связи и хороший радиус приема. Сигнализация отличная, работает как часики. Всем рекомендую!	Частенько бывают сбои. Подводила несколько раз меня эта сигнализация. Экран очень быстро затерся, ничего не видно, кнопки самопроизвольно нажимаются и меняют программы. Ложные срабатывания тоже присутствуют. Рекомендую эту сигнализацию НЕ покупать!
Сигнализация с обратной связью. Если она срабатывает, брелок сразу начинает моргать и издавать звуки. Наличие связи с машиной можно проверить специальной кнопкой. Очень много полезных функций, даже есть блокировка двигателя, которая включается с кнопки и с пульта. Схема подключения очень простая, можно подключить самому и сэкономить на услугах установщиков	Функций нужных очень мало, а вот ненужных целая куча. Управлять ими очень сложно, брелок крайне неудобный. Чтоб одну операцию выполнить, много раз нужно нажимать. Для современных машин А6 вообще не подходит, так как угонят авто на раз.

Выполняет ли А6 свои охранные функции

Сигнализация Starline А6 довольно старая, и давно уже не выпускается производителем. У владельцев автомобилей, оборудованных этой системой, возникает вопрос: способна ли эта сигнализация обеспечить полноценную защиту или пора задуматься о том, чтоб сменить ее более новой моделью?

Старлайн А6, которая находится в исправном техническом состоянии, имеет обратную связь. Она способна предупредить владельца о:

• попытке открытия дверей, багажника или капота;
• разбитом стекле (сработает датчик удара);
• потере связи с центральным блоком.

Диалоговый код сигнала противостоит взлому при помощи простых код-грабберов. Встроенная блокировка двигателя не позволит угнать машину, даже если кому-то удалось проникнуть внутрь. Учитывая все это, можно сказать что А6 в большинстве случаев способна предупредить грубые попытки злоумышленников.

При этом с действиями профессиональных угонщиков устаревшей схеме шифрования и легко обнаруживаемому реле блокировки справиться не удастся. Также нечувствительна сигнализация будет в случае аккуратного поддомкрачивания автомобиля и угона с помощь эвакуатора, так как в ней нет реле наклона.

Вывод

Исходя из этого, можно сделать вывод, что автосигнализация Starline А6 может обеспечить безопасность лишь частично, и ее желательно сменить более новой при первой же возможности.

Инструкция к автосигнализации Starline А6

Руководство по эксплуатации данного оборудования позволяет использовать все его технические возможности, а также произвести самостоятельную установку сигнализации на автомобиль.

Инструкция стоит из нескольких разделов, в которых содержится информация о:

• технических возможностях А6;
• ее комплектации;
• способах управления и настройки программ;
• установке на автомобиль и подключению системы.

К мануалу также прилагаются графические схемы подключения всех элементов сигнализации.

[ Скрыть ]

Особенности сигнализации Старлайн А6

Основная особенность этой модели состоит в наличии диалоговой кодировки, использующейся при передаче сигналов. Это обеспечивает максимальную надежность и сложность их перехвата.

Основные свойства данной модели охранной системы:

• передача импульсных данных по каналам двухсторонней связи от брелка до микропроцессорного модуля производится на частоте 433,92 МГц;
• максимальный диапазон функционирования коммуникатора в режиме отправки команд составляет 600 м;
• наибольший радиус работы брелка при приеме сигналов — 1,2 км;
• диапазон функционирования запасного брелка для управления автомобилем составляет 15 м;
• противоугонная система с автоматическим запуском двигателя может работать в диапазоне температур от -40 до 85 градусов Цельсия;
• монтаж и применение сигналки возможно на авто, напряжение в электросети которых составляет 9-18 вольт;
• при включенном режиме защиты охранный комплекс должен потреблять не более 20 мА тока;
• для питания электроцепи, по которой подключена сирена, потребуется 2 ампера тока;
• ток, который потребляет линия блокировки силового агрегата, варьируется в районе 40 ампер;
• для питания основного коммуникатора используется источник питания класса ААА, рассчитанный на 1,5 вольт;
• работа запасного брелка осуществляется с использованием батареек типа CR2032 на 3 В.

Комплектация

Компоненты и устройства, которые входят в комплект поставки Starline Twage:

1. Технические руководство, позволяющее правильно подключать и эксплуатировать охранный комплекс после установки.
2. Микропроцессорный модуль с комплектом элементов для установки и крепления.
3. Основной коммуникатор для управления и программирования опций, оснащается дисплеем.
4. Запасной пейджер.
5. Датчик удара двухуровневого типа.
6. Антенный адаптер с приемопередатчиком.
7. Светодиодная лампочка, предназначенная для определения режима работы сигналки А5 Старлайн.
8. Кнопка сервисного режима, может использоваться для аварийного отключения.
9. Тумблер для включения функции Антиограбления.
10. Реле, предназначенное для настройки и управления функцией автозапуска силового агрегата.
11. Два держательных механизма, оснащенных предохранителями на 30 А.
12. Концевой выключатель для установки на капот либо дверь багажного отделения.

Фотогалерея

Фото элементов охранного комплекса приведены в этом разделе.

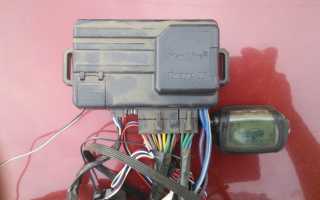

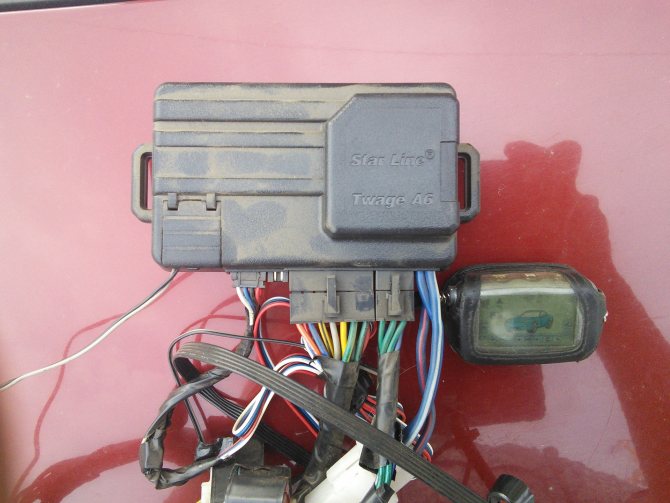

Полная комплектация сигналки Коммуникатор для управления системой

Инструкция по эксплуатации

Что надо знать о назначении кнопок для использования сигналки:

1. Клавиша 1 является программируемой, ее можно настроить для выполнения любых функций. Изначально кнопка предназначена для активации и отключения защитного режима со звуковыми сигналами подтверждения.
2. Клавиша 2 может использоваться для программирования функции, которая соответствует текущему расположению курсора на экране пульта. Изначально она предназначена для открытия багажника, для этого ее надо зажать на три секунды.
3. Одновременное зажатие клавиш под номерами 1 и 2 на три секунды приведет к активации поисковой функции. Световые огни автомобиля начнут моргать. Если нажать эти кнопки одновременно быстро, на полсекунды, охранный комплекс выполнит процедуру контроля состояния машины и температуры в салоне авто.
4. Кратковременное нажатие клавиши 3 позволит управлять положением курсора на экране. Если пульт начнет издавать оповестительные сигналы, один клик кнопки позволит их отключить. Зажав клавишу на три секунды, автовладелец может перейти в меню настройки будильника, таймера и часов. Длительное нажатие клавиши на шесть секунд позволит произвести программирование первой кнопки.
5. Если зажать кнопки 3 и 1 на полсекунды, брелок перейдет в меню оповещения устройства.

Пользователь Yaroslav540 вкратце рассказал о функциях, а также возможностях охранного комплекса А6.

Если пейджер сломается или потеряется, допускается возможность активации охранного режима, но для этого придется воспользоваться сервисной кнопкой:

1. Вставьте ключ в замок зажигания и найдите аварийную кнопку, нажмите на нее четыре раза.
2. Отключите зажигание. Если все сделано верно, система издаст один звуковой сигнал, поворотные огни моргнут один раз.
3. На протяжении двадцати секунд надо покинуть салон машины и закрыть дверные замки с помощью ключа. В итоге должен раздаться сначала один звуковой сигнал, а также один мелодичный сигнал на брелке.

Спустя 20 секунд после деактивации зажигания охранный комплекс запускает охранный режим независимо от того, закрыты двери или нет.

Поворотные огни должны моргнуть один раз. Диодная лампочка будет мигать, это говорит об активированном режиме защиты. При такой активации охранной функции, если сработает одна из защитных зон, световая сигнализация моргнет четыре раза, также сирена издаст четыре звуковых сигнала. Если не отключить защитный режим, то спустя 20 секунд произойдет активация цикла тревоги.

Деактивация охранного режима без пульта осуществляется так:

1. Дверные замки машины отпираются ключом. Сигналка включит сирену, на экране пульта загорится индикатор в виде открытого замка.
2. Выполняется активация зажигания, мотор заводить не надо.
3. Для отключения автовладелец должен знать персональный пароль. Сначала сервисная клавиша нажимается такое количество раз, которое соответствует первой цифре кода.
4. Зажигание отключается и активируется опять.
5. Выполняются манипуляции с сервисной кнопкой. Теперь вводится вторая цифра пароля.
6. После отключения зажигания тревожный сигнал должен прекратиться. Произойдет деактивация охранного режима.

Читать также: Шевроле нива не заводится горит иммобилайзер

Основной функционал

Все опции системы можно разделить на две категории – защитные и сервисные. Первые предназначены для настройки параметров охраны транспортного средства. Вторыми необходимо пользоваться при обслуживании регулировке опций управления.

Защитные функции

Функционал:

• возможность активации звуковыми и световыми тревожными сигналами, если включается контроллер охраны;
• передача импульсных сигналов оповещения о включении сирены на коммуникатор, оборудованный экраном;
• удаленная активация функции Паника, позволяющей временно включить режим тревоги по команде;
• режим блокиратора силового агрегата;
• опция Антиограбления может быть включена с использованием специального тумблера либо кнопки, а также по команде с пейджера;
• возможность блокировки силового агрегата с ее дальнейшим сохранением при снятии противоугонной системы.

Сервисные

Описание сервисных опций:

• бесшумная защита авто;
• охрана транспортного средства с заведенным мотором;
• возможность активации режима защиты без коммуникатора;
• опций автоматической активации охраны при случайном отключении, если не была открыта ни одна дверь авто;
• возможность активации защиты в автоматическом режиме;
• опция самостоятельной проверки системой всех ее компонентов при отключении либо активации защиты;
• возможность активации защиты с отключенным контроллером чувствительности;
• бесшумное выключение защитной функции;
• удаленная активация либо отключение контроллера чувствительности по уровням;
• удаленное управление штатным центральным замком;
• опция управления дверными замками от активации зажигания;
• двухэтапное открытие дверных замков;
• опция Комфорт, позволяющая произвести автоматическое поднятие стекол и закрытие люка при включении охраны;
• сервисный режим Валет;
• аварийное выключение защитного режима с использованием личного пароля;
• наличие четырех дополнительных каналов для управления электронными приборами и оборудованием авто;
• возможность управления осветительными приборами в салоне;
• функция поиска транспортного средства;
• потребитель может удаленно запрограммировать брелок и удалить из памяти микропроцессора информацию о старых коммуникаторах;
• опция удаления установленных настроек до заводских параметров;
• функция вызова автовладельца;
• определение уровня температуры в салоне машины;
• на дисплее брелка выводится информация о текущем времени;
• наличие будильника и таймера;
• функция мониторинга и контроля разряда аккумулятора основного пульта;
• подсветка индикаторов на дисплее коммуникатора.

Функционал

Установка автосигнализации Старлайн позволяет использовать ряд дополнительных функций. В них входят:

• включение и деактивация режима охраны путем нажатия одной клавиши;
• звуковое сопровождение действий;
• наличие тихого режима работы, который позволяет включать и отключать систему без звукового сопровождения;
• режим паники;
• оповещение о попытке проникновения в транспортное средство;
• блокировка и отпирание дверных замков;
• поиск автомобиля на стоянке;
• открытие багажника или капота с брелока;
• дистанционный запуск двигателя.

Согласно инструкции A6, режим охраны активируется звуковыми и световыми сигналами, и на пульт управления поступает сигнал о попытке взлома машины. Режим паники позволяет активизировать сирену по команде, также включается и опция Антиограбление. Двойная блокировка двигателя позволяет предотвратить запуск двигателя, даже если злоумышленники смогли деактивировать сигнализацию.

Сервисные опции не влияют на уровень защиты машины, но помогают сделать систему более комфортной для водителя. Сервисные функции включают в себя:

• бесшумный режим;
• обеспечение охраны с запущенным двигателем;
• автоматическое повторное включение охраны;
• управление дверными замками;
• дистанционное управление датчиком чувствительности;
• автоматическое поднятие стекол и закрытие люка;
• сервисный режим валет;
• дополнительные каналы управления;
• сброс к заводским настройкам;
• определение температуры в салоне и автозапуск мотора;
• удаленное управление брелоками в системе;
• управление освещением в салоне машины;
• подсветка индикаторов на пульте управления.

Как установить сигнализацию

Установка охранной системы осуществляется в соответствии с требованиями, указанными в сервисном руководстве.

Монтаж противоугонного комплекса обязательно должен производиться при отключенном аккумуляторе.

Это позволит избежать сбоев в работе штатного оборудования. Все электроцепи сигнализации рекомендуется защитить предохранительными устройствами.

Схемы подключения

Электросхемы соединения элементов приведены в этом разделе.

Обозначение кнопок на брелке
