Комплектации

В зависимости от модели сигналки Пантера, комплектация охранного комплекса может быть разной, но обычно она включает в себя такие компоненты:

Центральный процессор, установленный в управляющий блок.
Приемопередатчик. Адаптер предназначен для отправки и приема сигналов. Устройство поставляется в миниатюрном корпусе, который оснащается кнопкой вызова автовладельца.
Контроллер чувствительности, относящийся к категории двухуровневых.
Диодный индикатор.
Кнопка для перехода автосигнализации Пантера в сервисный режим.
Один концевой переключатель. Для монтажа выключателей на все двери потребуется докупить устройства.
Сирена с креплением в моторном отсеке.
Главный пейджер, оборудованный жидкокристаллическим дисплеем. В комплектацию также входит чехол.
Запасной пульт.
Батарейки для пультов.
Монтажный комплект с проводами.
Руководство пользователя, которое позволит правильно устанавливать и отрегулировать работу системы. В руководство входит инструкцию по монтажу, схема для подсоединения основных компонентов, а также гарантийный талон.

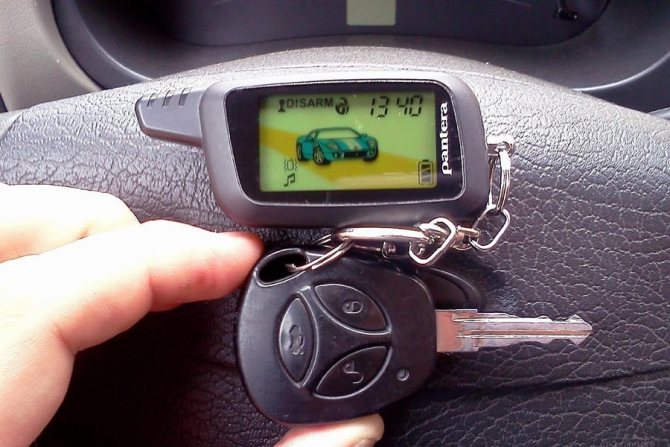

Пульт управления комплексом

AvtoGSM.ru Pantera SLK-675 RS ver.2

Модели и цены

Особенности последних версий противоугонных комплексов:

SLK 625rs. В этой модели охранного комплекса реализована возможность обратной связи, имеется опция автоматического старта двигателя. Пульт системы оборудуется экраном, что позволяет облегчить процесс управления сигналкой. На дисплее отображается заряд аккумулятора. С помощью пейджера автовладелец может произвести включение и отключение системы, зайти в сервисный режим. Также можно выполнить удаленный запуск мотора в соответствии с температурными показателями или по времени, произвести поиск машины на стоянке. Реализация функции старта двигателя удаленно может быть выполнена как на бензиновых, так и на дизельных модификациях авто. При функционирующем зажигании водитель может открывать и закрывать двери. Радиус действия брелка в модели 625 составляет 2 километра при условии открытой местности. Стоимость комплекса составляет около 3300 рублей.
QX 270. Имеется опция обратной связи, сервисный режим и удаленный запуск мотора. В сигналке реализована функция Паника, активация которой сопровождается визуальным и звуковым оповещением. В комплектацию входит контроллер температуры и чувствительности, есть возможность активации охранного режима при заведенном моторе. Диапазон действия пейджера с сигналкой составляет 300 метров. Однако, охранный комплекс может отправлять на пульт сообщения, если он находится в радиусе 800 метров. На устройство будут поступать сообщения о попытке проникновения в машину. Можно настроить активацию охранного режима автоматически. Диапазон рабочих температур варьируется в пределах от -40 до +85 градусов. Стоимость комплекса составляет 4500 рублей.
QX 44. Система оснащается всеми стандартными функциями, направленными на обеспечение безопасности машины. Охранный комплекс предупреждает автовладельцев о возможной угрозе путем отправки сообщения на пейджер. На экране брелка отображается информация о заряде аккумулятора. Можно реализовать опцию автоматического закрытия дверей при активации зажигания. При настройке и программировании диапазон работы пейджера составляет 30 метров. В комплектацию входят два пульта. Есть функция Комфорта, которая позволяет реализовать открытие дверных замков машины без нажатия на соответствующую кнопку брелка. Охранный комплекс распознает автовладельца по ключу при его приближении к машине. Можно произвести настройку функций автоматического закрытия дверей при нажатии на тормоз, самодиагностики, пассивной проверки, а также бесшумного отключения охранного режима. Стоимость комплекса составляет около 3 тысяч рублей.
SLR 5625 B. Эта сигналка для автомобиля также имеет опцию обратной связи. Реализована функция вибровызова, пульт оборудован экраном. При необходимости можно настроить работу доводчиков, обеспечивающих закрытие электрических стеклоподъемников. Можно управлять дверью багажного отсека. Имеются опции Паники и перехода в сервисный режим. Можно включить или отключить удаленный пуск ДВС по таймеру. Реализована функция бесшумной активации охранного режима, включить защиту можно при заведенном моторе. Если произойдет угон машины, охранный комплекс автоматически заблокирует работу силового агрегата. Каналы связи, по которым передаются сигналы, защищены шифрованием от перехвата и сканирования. Радиус действия пульта составляет 800 метров. Стоимость комплекса составляет 4500 рублей.
868rs. В этой системе разработчик реализовал возможность настройки продолжительности работы силового агрегата после удаленного запуска. Для передачи данных используются защищенные каналы связи, что позволяет исключить возможность перехвата сигнала злоумышленниками код-граббером или другим сканером. Охранный комплекс полностью совмещен с машинами, оборудованными любыми типами трансмиссий – механической или автоматической. Можно осуществить запуск мотора по температуре, заранее настроив температурный порог срабатывания. Если после пуска силовой агрегат по каким-то причинам заглох, сигналка может запустить опцию оперативной проверки проблемы. Система осуществляет контроль функционирования мотора по указателю давления моторной жидкости, можно контролировать работу агрегата по тахометру. Цена устройства порядка 5 000 руб.
В модели 675 используется обратная связь технологии Биларм. Также в ней имеется опция дистанционного пуска мотора. Для обеспечения дополнительной защиты используется усовершенствованный динамический код BACS. Это позволяет защитить канал пейджера от перехвата импульсов и сканирования грабберами. Разработчик уверяет, что охранный комплекс был разработан специально для функционирования в суровых условиях севера. Охранный комплекс полностью адаптирован к работе с электроникой и оборудованием в современных машинах независимо от комплектации. Автомобиль может быть оборудован дизельными или бензиновым мотором, автоматической или механической трансмиссией. Основное различие данной системы заключается в наличии опции Интеллистарт, ее реализация возможна при заблаговременной настройке МКПП. На экране пейджера выводятся все необходимые данные касательно работы системы. Цена этой автосигнализации составляет около пяти тысяч рублей.

Обзор модели 675 представлен в ролике, снятом каналом AutoAzart.

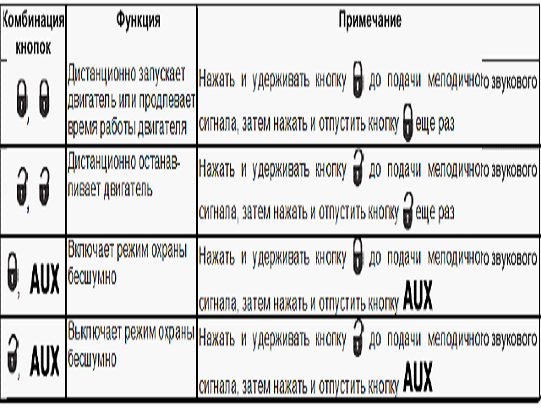

Функции кнопок передатчиков системы

© Saturn Marketing Ltd.

Функции системы дистанционного запуска двигателя:

Полная совместимость как с автоматической, так и с ручной трансмиссией

Совместимость с бензиновым и дизельным двигателем

Возможность продления времени работы двигателя с помощью передатчика

Функция ShortStop: постановка системы на охрану с двигателем, работающим на холостом ходу

Читайте также:

Как включить автозапуск старлайн а6

Дистанционно включаемая функция автоматического запуска двигателя при низкой температуре с выбором значе- ния температуры

Функция автоматического запуска двигателя при низком уровне заряда аккумулятора (только SLK-675RS)

Автоматический запуск системы по таймеру через выбираемые промежутки времени

режима ежедневного запуска

Специальный режим для автомобилей, имеющих двигатели с турбонаддувом

Возможность оперативной диагностики причин автоматического глушения двигателя

Вход управления дистанционным запуском (кроме SLK-650RS)

Программируемый выход для дополнительных устройств (SLK-675RS: 2 выхода)

Дальность действия зависит от рельефа местности, характера застройки, взаимного расположения передатчика и при-

Читайте также:

Как завести машину с автозапуска

емника и от совокупности других физических факторов

Поздравляем Вас с приобретением охранной системы экстра-класса PANTERA! Данная система разрабо- тана с расчетом на использование в течение многих лет, не нуждаясь в ремонте или замене. В то же время, поскольку система достаточно сложна и обладает множеством различных функций, она должна быть уста- новлена только

авторизованным дилером, имеющим соответствующий сертификат. Мы настоятельно рекомендуем Вам детально ознакомиться с настоящим руководством перед тем, как Вы начнете пользоваться системой.
READ Как самому установить встроенный духовой шкаф

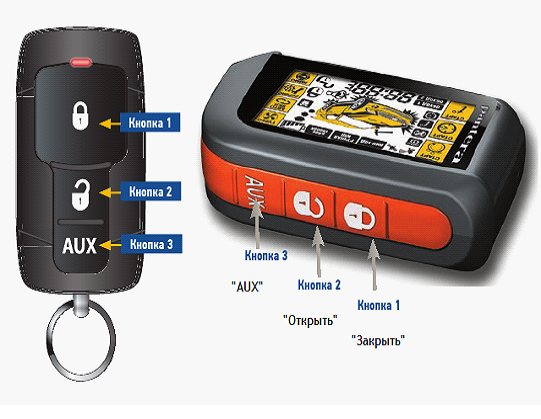

Функции кнопок передатчиков системы

В комплект системы входит один 5-кнопочный брелок-передатчик с 2-сторонней связью и ЖК-дисплеем и один 4-кнопочный передатчик:

кнопочный брелок-передатчик с 2-сторонней связью и ЖК-дисплеем позволяет управлять всеми функциями

системы. Помимо этого, каждый раз при использовании данного передатчика система будет посылать специ- альные сигналы, подтверждающие исполнение той или иной команды (“обратная связь”)

. В результате на ЖК-дисплее 5-кнопочного брелка будет появляться соответствующая индикация, а встроенный в брелок- передатчик миниатюрный динамик будет подавать соответствующие звуковые сигналы подтверждения.

Однако, и это еще не все. При срабатывании системы

(независимо от того, используется ли “Стандарт- ный” режим тревоги, или “Бесшумный” режим) она немедленно передаст сигнал тревоги на 5-кнопочный брелок-передатчик, при этом включится либо динамик, либо заработает встроенный вибратор передатчика (

Читайте также:

Что такое турботаймер в сигнализации и какие его преимущества? Как работает турботаймер. Причины возможных неисправностей Какой турботаймер стоит выбирать

в том случае, если звуковой режим оповещения отключен), а на ЖК-дисплее появится индикация именно

той зоны охраны, которая вызвала срабатывание системы.

Технические характеристики

Рассмотрим характеристики на примере модели 868:

питание охранного комплекса осуществляется от бортовой сети, величина напряжения в которой должна быть 12 вольт;
величина тока, который комплекс потребляет при активированном охранном режиме, составляет не больше 15 мА;
рабочий диапазон температур, при которых сигналка может нормально выполнять свои функции, составляет от -40 до +85 градусов;
передача сигналов между комплексом и пейджером осуществляется по каналу с частотой 868 МГц;
дальность действия комплекса в режиме управления составляет не более одного километра;
радиус действия в режиме оповещения сигнализации составляет два километра при условии открытой местности.

Основные функции

Программируемые опции, которыми обладает модель 868:

пассивная активация защитного режима с закрытием либо без закрытия дверных замков;
опция автоматического закрытия дверных замков при активации зажигания в соответствии с сигналами тахометра, при увеличении скорости двери закрываются;
при деактивации зажигания можно настроить автоматическое открытие дверных замков;
отключение защитного режима в два этапа;
опция ШотСтоп позволяет произвести активацию охранного режима силового агрегата, работающего на холостых оборотах;
опция пассивной блокировки силового агрегата;
защита охранного комплекса от ложных срабатываний (для этого используется технология FAPC);
возможность активной и безопасной остановки машинного мотора при срабатывании опции АнтиХайДжек;
опция задержки активации защитного режима через 4 либо 45 секунд;
программируемая длительность сигнала управления дверными замками, а также режимом Комфорт;
опции отдельных выходов и входов комплекса могут быть перепрограммированы;
при необходимости пользователь может сбросить все настройки до заводских.

Канал AvtoGSM показал основные возможности комплекса Пантера.

Опции удаленного пуска ДВС:

все модели охранных комплексов полностью совместимы с разными типами коробок передач;
возможность активации функции как на дизельных, так и на бензиновых агрегатах;
при необходимости с помощью брелка можно продлить работу двигателя, запущенного удаленно;
можно произвести регулировку системы так, что опция запуска ДВС будет срабатывать при наступлении определенной температуры;
допускается настройка запуска ДВС по таймеру, указав определенный временной промежуток пуска;
имеется два режима для настройки ежедневного старта мотора;
имеется специальная опция запуска ДВС в машинах, оборудованных турбонаддувом;
функция входа в меню управления удаленным пуском.

Инструкция пользователя.

© Saturn Marketing Ltd.

Автомобильная охранная система с функцией дистанционного запуска двигателя и 2-сторонней связью

Стандартные функции системы:

Читайте также:

Старлайн отключить автозапуск по времени

Один 5-кнопочный программируемый передатчик с двусторонней связью и ЖК-дисплеем

Один 4-кнопочный программируемых брелок-передатчик

Радиус действия в режиме управления до 1000 м*

Радиус действия в режиме оповещения до 2000 м*

Функция звукового или вибрационного оповещения передатчиком с двусторонней связью

Часы, будильник, таймер обратного отсчета в передатчике с двусторонней связью

Усовершенствованный динамический код с защитой от сканирования и перехвата

Дистанционный запуск двигателя автомобиля

Усовершенствованный режим Anti-HiJack (AVR™)

Программируемый 1- или 2-цифровой персональный код отключения системы

Яркий синий светодиодный индикатор

Блокировка стартера встроенным нормально разомкнутым реле

Выход для дополнительной блокировки двигателя (SLK-675RS, SLK-650RS)

Возможность подключения двух дополнительных блокировок двигателя

Раздельное управление правыми/левыми указателями поворота с помощью встроенного реле

Дистанционное управление замками дверей с помощью встроенных реле

уровневый датчик удара с разъемным соединением

Разъем для подключения дополнительного 2-уровневого датчика

Постановка на охрану без помощи передатчика

Постановка системы в режим охраны с раздельным отключением зон датчиков

Сервисный режим Valet / Дистанционный режим Valet / Предупреждение о включенном режиме Valet

Бесшумная постановка и снятие системы с охраны

Возможность дистанционного включения «бесшумного» режима охраны

Усовершенствованный дистанционный режим «Паника»

Выход 2-го канала для управления замком багажника или дополнительными устройствами (SLK-675RS: силовой)

Выход 3-го канала для управления дополнительными устройствами

Возможность управления закрыванием окон автомобиля, внутрисалонным освещением, возможность раздельного отпирания дверей (SLK-675RS: с помощью встроенного реле)

Возможность реализации функции центрального замка

независимых зон охраны

Входы отрицательного и положительного триггеров дверей

Входы отрицательных триггеров капота и багажника

Предупреждение о разряде батарейки брелка-передатчика

Память на 2 последних срабатывания системы с указанием зоны/триггера

Обход неисправной зоны при постановке на охрану с указанием зоны/триггера

Дистанционное измерение температуры в моторном отсеке автомобиля, в салоне автомобиля, а также напряжения бортовой сети (только SLK-675RS)

Пассивная постановка на охрану с запиранием или без запирания дверей

Автоматическое запирание дверей при включении зажигания или по сигналу тахометра

Автоматическое отпирание дверей при выключении зажигания

Отключение охраны в 2 этапа

Режим пассивной блокировки двигателя

Функция защиты от ложных срабатываний системы FAPC™

Активное и безопасное глушение двигателя в режиме Anti-HiJack

Задержка включения режима охраны 3 или 45 с (SLK-675RS, SLK-650RS: дополнительно 15 с, 30 с)

Выбираемая длительность импульса управления замками дверей и режимом «Комфорт»

Программируемые режимы работы выхода каналов 2 и 3 системы

Возможность перепрограммирования функций отдельных выходов и входов системы

Восстановление заводских настроек программируемых функций системы

Плюсы и минусы

Какими достоинствами обладает комплекс:

Большой выбор различных систем. Потребителям на выбор предлагаются разные виды сигнализаций с различным набором опций. При наличии ограниченного бюджета можно подобрать модель по карману, которая будет обладать не менее эффективными функциями.
Управление практически всеми функциями, в том числе настройкой охранного режима и удаленного запуска ДВС, возможно с использованием пейджера.
Стабильный канал передачи импульсов. Благодаря современным технологиям шифрования каналы надежно защищены от перехвата данных.

В соответствии с отзывами, выделим следующие недостатки:

Несмотря на то, что сигналка практически не разряжает аккумулятор, батарейка в пейджере садится достаточно быстро. Отзывы показывают, что автовладельцам приходится менять ее в среднем один раз в три месяца.
На многих системах Пантера для передачи сигналов используется динамический код. Сегодня он является устаревшим и не таким эффективным, как диалоговый.

Пользователь Илья Войтов показал, как работает комплекс Пантера 625 на ВАЗ 2109.

Как установить?

Установка охранного комплекса возможна в гаражных условиях.

Алгоритм действия таков:

Откройте капот машины, зажигание должно быть выключено. От аккумулятора отсоедините минусовую клемму, предварительно ослабив зажим гаечным ключом.
Первым делом выполняется монтаж центрального блока управления. Устройство является «мозгом» охранного комплекса, с его помощью выполняются все функции. Установщики систем часто ставят устройства под центральной консолью, в районе ног водителя, рядом с рычагом для открытия капота. Это место не является безопасным, поскольку злоумышленники при взломе проверяют его в первую очередь. Небезопасно устанавливать блок под сиденьем водителя. Лучше произвести монтаж устройства в свободное пространство за приборной панелью или вещевым ящиком. Для этого выполните демонтаж облицовки рулевой колонки и части центральной консоли. Зафиксируйте устройство в месте посадки с помощью саморезов. Приборную панель демонтируйте аккуратно, чтобы не повредить ее составляющие элементы. Отключите все разъемы с проводами от устройства.
Выберите место для установки сирены под капотом. Рекомендуется вмонтировать устройство так, чтобы его не мог найти злоумышленник. При выборе места помните, что воздействие высоких температур от двигателя может привести в негодность сирену, поэтому ставьте ее подальше от блока цилиндров. Зафиксируйте устройство, чтобы оно не вибрировало во время движения.

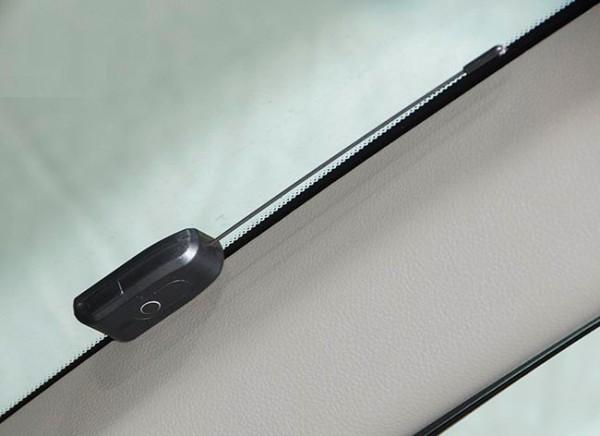

Выполните установку приемопередатчика, этот элемент надо поставить в салоне авто как можно выше. Такое расположение позволит обеспечить качественный прием и передачу сигнала. Обычно антенна ставится на лобовом стекле, но наличие металлических предметов рядом с устройством станет причиной появления помех при передаче сигналов. Поэтому металла не должно быть в радиусе 4-5 сантиметров от адаптера.
Если охранный комплекс имеет функцию автозапуска по температуре, то комплектация будет включать в себя температурный датчик. Монтаж контроллера следует произвести под капотом автомобиля. Устройство врезается в магистраль охладительной системы, а его провода выводятся наружу. Датчик надо надежно зафиксировать в патрубке, чтобы его не смыло охлаждающей жидкостью. Рекомендуется устанавливать устройство подальше от коллектора, поскольку высокие температуры его разрушат.
При наличии реле блокировки в комплекте устройство ставится в районе замка зажигания и подключается к его силовой цепи.
Контроллер чувствительности устанавливается на кузов автомобиля. Чтобы датчик мог реагировать на любые воздействия на кузов, его рекомендуется установить в центральной части. Неплохим вариантом для установки будет перегородка, разделяющая салон и моторный отсек. Датчик прикручивается к кузову автомобиля посредством саморезов. Между устройством и металлической поверхностью не должно быть подкладок из пластика или резины. Пластмасса усиливает вибрацию, а резина, наоборот, уменьшает ее, поэтому контроллер может работать некорректно.
На капот, дверь багажного отсека, а также все двери надо установить концевые переключатели. Комплектация включает в себя только один концевик, поэтому остальные устройства придется докупить. Для монтажа детали на двери и багажник надо выполнить демонтаж облицовки. Устройства надежно фиксируются в посадочных местах.
На последнем этапе надо соединить все компоненты охранного комплекса с блоком управления и аккумуляторной батареей. Для подключения используется схема, которая входит в руководство.

1. Установка центрального блока

2. Фиксация сирены под капотом

3. Антенный адаптер на стекле

4. Контроллер чувствительности

Как настроить время на брелке пантера

В этой статье автомастер Алексей Бакулин общается с читателями на тему «Как настроить время на брелке пантера?».

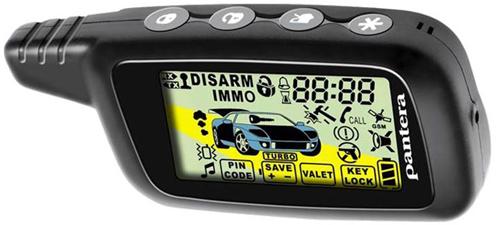

Двухсторонняя автосигнализация Пантера за счет своих широких функциональных возможностей получила заслуженную популярность среди владельцев легковых автомашин и представлено следующими моделями:

SLK-775RS без подключения к CAN-шине;
SLK-868RS с расширенными возможностями;
SPX-2RS с повышенной помехоустойчивостью и защиты от перехвата кода;
PR-2 с функцией пассивного иммобилайзера.

Они обеспечивают возможность с брелка дистанционно запустить и заглушить двигатель.

Особенности реализации этой опции рассматривается на примере 868-й модели системы.

Для реализации этой функции автомобиль должен находиться на открытой или проветриваемой стоянке. Предварительно следует:

затянуть ручной тормоз или поставить рычаг автоматической коробки в положение PARK;
выставить настройки кондиционера;
перевести систему вентиляции в режим рециркуляции.

Дистанционный запуск двигателя производится 2-кратным не более чем с 3-секундным перерывом нажатием кнопки “*” основного или дополнительного брелока. Квитирование идет через кратковременное включение поворотников.
В случае неудачи запуск двигателя (время прокрутки стартера можно менять) производится максимум три раза. Кондиционер и прочие предварительно настроенные устройства включаются через 1,5 минуты или заранее заданный интервал времени после начала работы двигателя.

Время работы двигателя после дистанционного запуска или время прогрева салона ограничено 12 минутами или иным запрограммированным значением.

Дистанционно заглушить машину можно кнопкой “*”. Срабатывание системы подтверждается акустическим сигналом или 2-секундным вибросигналом.

Дополнительно дисплей брелока переводится в режим индикации текущего времени.

автозапуск по температуре;
автозапуск по времени.

Наличие данных возможностей не позволяет температуре двигателя опускаться ниже определенного значения и позволяет начинать движение без его предварительного прогрева.

С завода система выходит с дезактивированной функцией автоматического прогрева, поэтому автозапуск Pantera требует предварительной настройки. При необходимости любой из видов автозапуска можно выключить.

Опция автозапуска позволяет завести двигатель для прогрева настроить температуру салона.

Поставить на автозапуск можно 2-секундным нажатием на кнопку “*”. Для установки таймера следует нажимать на кнопку закрывания замка, переход на запуск по температуре происходит через кнопку открывания замка.

Время автозапуска запуска в часах (4 доступных значения) задается кнопкой “*”. Она же служит для задания температуры с шагом 5°С.

Каждое нажатие “*” квитируется однократным включением поворотников и коротким звуковым сигналом.

Наиболее простой выход из режима программирования: в течение 15 с не выполнять никаких действий.

Активация режимов условного запуска подтверждается выводом символов часов и температуры на дисплей. Первый запуск по температуре выполняется через час после постановки автомобиля на охрану. Отключить автозапуск можно переходом в режим программирования за счет того, что переключение начинается с OFF и идет по кругу.

Система за счет тщательной отработки конструкции и ПО обладает высокой эксплуатационной надежностью. Неполадки в ее работе возможны в случае

неправильной сборки;
отсутствия контактов;
проблем с напряжением питания.

Достаточно часто система конфликтует со штатным иммобилайзером.

Речь пойдет о настройке охранной системы, подключаемой стандартным методом – через сигнальные кабели. Вообще сигнализации Пантера модели PR-2 наделены интерфейсом CAN, но действует он только после установки карточки. Последняя в базовый комплект не входит. Так что, будем настраивать Flex-каналы, тем более что здесь их предусмотрено два. Начальные сведения о функциях Flex есть в приложении к инструкции.

В системе Pantera, о которой идет речь, предусмотрено три таблицы: в первой собраны охранные опции, во второй – функции автозапуска, а в третьей находятся параметры CAN. Таблица 1 выглядит так:

Сразу рассмотрим программирующую последовательность:

Команда, подаваемая с пульта – это один тип управляющего события. Вообще же в ходе настройки выбирают одно из 17-ти событий. Заметим, что 5 из них будут связаны с автозапуском.

Казалось бы, здесь нет ничего сложного. Автосигнализация отслеживает, когда наступит событие, чтобы включить настраиваемый выход.

В сумме базовая инструкция содержит 9 условий. Все они перечислены ниже.

Те условия, которые сигнализация может различать, указаны в списке:

Сигналка Pantera работает только с такими условными событиями:

Настраивать режим Flex – непросто. Но сама автосигнализация будет работать в таком режиме неограниченное время.

В инструкции сказано, что сигналка Pantera PR-2 выпускалась в двух версиях: с опцией Flex и без нее. Для сигнализации в новой версии изменился метод управления:

Сигнализация Pantera PR-2 с АВТОЗАПУСКОМ двигателя Распаковка avtozvuk.ua

SLK-775RS без подключения к CAN-шине;
SLK-868RS с расширенными возможностями;
SPX-2RS с повышенной помехоустойчивостью и защиты от перехвата кода;
PR-2 с функцией пассивного иммобилайзера.

Особенности реализации этой опции рассматривается на примере 868-й модели системы.

Дистанционный запуск и отключение двигателя

затянуть ручной тормоз или поставить рычаг автоматической коробки в положение PARK;
выставить настройки кондиционера;
перевести систему вентиляции в режим рециркуляции.

В случае неудачи запуск двигателя (время прокрутки стартера можно менять) производится максимум три раза. Кондиционер и прочие предварительно настроенные устройства включаются через 1,5 минуты или заранее заданный интервал времени после начала работы двигателя.

Время работы двигателя после дистанционного запуска или время прогрева салона ограничено 12 минутами или иным запрограммированным значением.

Дополнительно дисплей брелока переводится в режим индикации текущего времени.

Включения автоматического запуска по температуре и времени с брелока

автозапуск по температуре;
автозапуск по времени.

Активизация автозапуска

Опция автозапуска позволяет завести двигатель для прогрева настроить температуру салона.

Каждое нажатие “*” квитируется однократным включением поворотников и коротким звуковым сигналом.

Наиболее простой выход из режима программирования: в течение 15 с не выполнять никаких действий.

Типовые отказы системы автозапуска и способы их устранения

неправильной сборки;
отсутствия контактов;
проблем с напряжением питания.

Достаточно часто система конфликтует со штатным иммобилайзером.

Как программировать брелок?

Процедура привязки пульта будет отличаться в зависимости от модели системы.

Процедура программирования пейджера в сигнализации CLK 355 осуществляется так:

Отключите защитный режим.
В течение 5 секунд после отключения охраны выключите зажигание.
За пять секунд надо успеть быстро нажать три раза на сервисную клавишу Валет.
Подождите, пока сирена не издаст один звуковой сигнал.
Выполните активацию зажигания, при этом сирена должна издать один протяжный и один короткий сигнал. Диодный индикатор будет моргать.
На протяжении десяти секунд кликните на любую клавишу пейджера. Если сирена издаст один длинный сигнал, это говорит о том, что пейджер успешно привязан к системе. Аналогичным образом выполняется привязка других девайсов. Также можно выполнить привязку пультов от систем 375 и 455.

Чтобы привязать брелок в сигнализации 625RS, выполните действия:

Выключите охранный режим.
На протяжении пятнадцати секунд три раза нажмите на клавишу Валет.
Диодный индикатор будет медленно моргать. Когда это произойдет, кликните на любую кнопку пейджера.
Сирена издаст один звуковой сигнал, это говорит об успешной привязке. Аналогичным образом привязываются другие пульты.

Алгоритм привязки брелка в модели 35SC:

Охранный режим отключается.
Установите ключ в замок зажигания и выполните его активацию.
Три раза кликните на клавишу Валет. Сирена комплекса издаст два звуковых сигнала, диодный индикатор будет мигать.
Выберите кнопку, которая будет управлять первым каналом. По умолчанию она используется для отключения или включения охраны. Нажмите на клавишу. Сирена издаст один протяжный сигнал, это говорит о том, что привязка успешно выполнена. Процедура определения соотношения кнопок и каналов будет выполнена охранным комплексом автоматически.
Когда процедура привязки завершится, нажмите на сервисную клавишу Валет и отключите зажигание. Если не трогать кнопки на пейджере, то из режима программирования система выйдет автоматически через пятнадцать секунд. Это руководство позволит произвести привязку пейджеров в моделях 100SC, 7I, 200SC, SLK-4I и SLK-5I.

В память сигнализации Пантера можно записать не более четырех брелков.

Канал Bilarm рассказал о проверке корректной работы охранного комплекса Пантера.

Процедура привязки в модели 75SC производится так:

Отключается охранный режим машины.
Производится активация зажигания.
Для программирования первой кнопки пейджера сервисная клавиша Валет нажимается один раз, для привязки второй кнопки – два раза.
Затем клавиша Валет зажимается до момента, пока не раздастся звуковой сигнал.
Зажигание машины отключается.

Процедура сброса брелка осуществляется в соответствии с техническим руководством.

настройка часов брелка пантера

Программирование режимов работы брелка-передатчика с 2-сторонней связью

Внимание!

Помните, что каждая операция должна быть выполнена в течение 15 секунд после предыдущей операции. Если 15-секундный интервал превышен, передатчик автоматически выйдет из режима настройки.

Нажмите и удерживайте кнопку

в течение 5 секунд для входа в режим настройки

передатчика

Pantera SLK 625 675 RS включение автозапусков

Сразу попадаем в режим установки часов текущего времени

Режим установки текуще- го времени

:
часы
ния

значения часов текущего вре- мени или кнопку

ния

значения часов текущего вре- мени.

Нажмите и отпустите кнопку

для перехода к установке минут текущего времени

Режим установки текуще- го времени

:
минут
ы

ния

значения минут текущего вре- мени или кнопку

ния

значения минут текущего вре- мени.

Нажмите и отпустите кнопку

для перехода к установке часов будильника

ния

значения часов будильника или кнопку

Нажмите и отпустите кнопку

для перехода к установке минут будильника

ния

значения минут будильника или кнопку

Нажмите и отпустите кнопку

для перехода к установке часов времени автозапуска двигателя

Установка времени ав- томатического запуска

:
часы
ния

значения часов времени запус- ка или кнопку

значения часов времени запуска.

Нажмите и отпустите кнопку

для перехода к установке минут времени автозапуска двигателя

Установка времени ав- томатического запуска

:
минуты
ния

значения минут времени запус- ка или кнопку

значения минут времени запуска.

Нажмите и отпустите кнопку

для перехода к установке часов таймера

обратного отсчета

Установка таймера об- ратного отсчета: часы

ния

значения часов таймера или кнопку

источник

Страница 39

Нажмите и отпустите кнопку

для перехода к установке минут таймера

обратного отсчета

Установка таймера об- ратного отсчета: мину- ты

ния

значения минут таймера или кнопку

Нажмите и отпустите кнопку

для перехода к выбору мелодии таймера обратного отсчета

Выбор мелодии оконча-ния таймера обратного

отсчета

для выбора одной из 5 мелодий.

Нажмите и отпустите кнопку

для перехода к включению / выключению таймера обратного отсчета

Включение / выключение режима таймера обратного

отсчета

для включения или выключения ре- жима таймера ***

Нажмите и отпустите кнопку

для перехода к выбору мелодии попытки запуска двигателя

Выбор мелодии попытки запуска двигателя

для выбора одной из 5 мелодий.

Нажмите и отпустите кнопку

для возврата к режиму установки часов текущего времени

Режим установки текущего времени

Нажмите и удерживайте кнопку

в течение 5 секунд или подождите 15 секунд для выхода из

При включении (“ON

”) режима таймера обратного отсчета, таймер включится сразу после выхода из ре-

жима настройки передатчика на время, выбранное в меню установки таймера обратного отсчета.

источник

PANTERA SLK-635RS инструкция по эксплуатации онлайн — страница 38

Инструкция PANTERA SLK-635RS для устройства автосигнализация содержит страницы на русском языке.

Размер файла: 1.08 MB. Состоит из 42 стр.

Вы можете скачать pdf файл этой инструкции: Скачать PDF

Программирование режимов работы брелка-передатчика с 2-сторонней связью

Внимание!

Нажмите и удерживайте кнопку

в течение 5 секунд для входа в режим настройки

передатчика

Сразу попадаем в режим установки часов текущего времени

Режим установки текуще- го времени

:
часы

Инструкция по эксплуатации

Для контроля напряжения в бортовой сети и температуры сделайте следующее (действия описаны на примере модели 625 RS):

На брелке одновременно зажмите кнопки в виде снежинки и закрытого замка. На экране брелка появится значение температуры под капотом машины. Индикатор капота на экране брелка начнет мигать.
Еще раз зажмите эти же кнопки. Пейджер должен издать мелодичный сигнал, после чего на экране устройства отобразится значение температуры в салоне машины.
Еще раз зажмите эти клавиши. Раздастся мелодичный сигнал, а на экране пейджера отобразится величина напряжение электрической сети.

Об активации функции автозапуска рассказал пользователь Sigmax69.

Настройка опции запуска ДВС по времени производится так:

Выберите на дисплее пейджера индикатор в виде буквы F. Зажмите его и удерживайте нажатыми клавиши в виде запертого замка и снежинки. Брелок издаст мелодичный сигнал, а на его экране отобразится настроенное время запуска. Одновременно на дисплее должен появиться символ в виде будильника.
Чтобы отключить опцию, выполняются аналогичные действия. Индикатор в виде будильника должен исчезнуть с экрана.

Чтобы произвести активацию этой опции, брелок надо заранее перевести в зону действия двухсторонней связи.

Активация и деактивация будильника производится так:

Удерживая нажатой клавишу с символом F, зажмите кнопку в виде открытого багажника. Когда произойдет активация будильника, пейджер издаст мелодичный сигнал. На экране устройства отобразится время активации будильника и загорится индикатор в виде колокольчика.
Деактивация функции выполняется аналогичным образом. После отключения индикатор в виде колокольчика исчезнет с экрана.

Как включить и отключить таймер обратного отсчета:

Удерживая клавишу с символом F нажмите кратковременно на кнопку в виде снежинки на пейджере. Устройство издаст мелодичный сигнал. На экране брелка будет моргать символ в виде песочных часов. Вместо демонстрации времени активируется индикация обратного отсчета времени на 10 минут.
Выполняя аналогичные действия, автовладелец может установить таймер на 20, 30, 60, 90 либо 120 минут. При одновременном нажатии кнопок в виде буквы F и снежинки произойдет деактивация таймера.
Когда время обратного отсчета истечет, пейджер издаст мелодичный сигнал, а значок в виде песочных часов исчезнет с дисплея. Вместо него на экране отобразится текущее время.

Канал Норд Авто рассказал о настройке запуска охранного комплекса Пантера по температуре.

Почему не работает сигнализация и как это исправить?

Сбои в работе комплекса могут произойти по таким причинам:

Разрядилась батарейка в пейджере. Проблема решается методом замены севшего аккумулятора на новый.
Брелок упал в воду и больше не передает сигналы. Попробуйте просушить пейджер, положив его в теплое место, около батареи или печки, но не в непосредственной близости к ним. Если не помогло, разберите пульт и оставьте его в таком состоянии на сутки. Если проблема осталась, потребуется ремонт устройства или его замена на новое.
Не закрываются все двери. Причину следует искать в повреждениях проводки. Диагностика электроцепей осуществляется с помощью мультиметра. Если вы не умеете проверять проводку, обратитесь к электрику.
Произошло повреждение провода подключения антенного адаптера. Если приемопередатчик не работает, передача импульсов будет невозможной. Выполняется диагностика электроцепей. Поврежденные провода меняются на новые или восстанавливаются, в зависимости от характера повреждения.
Окислились контакты на блоке управления. Такая проблема может произойти в результате воздействия влаги на устройство. Потребуется произвести демонтаж модуля и очистить контакты от загрязнений и окисления. Проверьте сами разъемы, окисление может быть и на них.
Вышел из строя блок управления. В домашних условиях решить такую проблему сложно. Потребуется детальная диагностика устройства. Решить проблему можно попытаться путем перепрошивки модуля. Если на него попала вода, то можно попробовать просушить устройство.
Сирена срабатывает без причины. Надо проверить датчик чувствительности. Причина обычно связана с неправильной регулировкой контроллера. Настройка датчика позволит решить проблему.

Скачать инструкцию по установке сигнализации Пантера для разных моделей в формате PDF

Загрузить сервисные руководства для настройки и управления автосигнализациями Pantera можно по ссылкам:

Руководства на русском языке по эксплуатации и установке сигнализации
Инструкция по эксплуатации Пантера SLK 625rs
Инструкция по установке Пантера SLK 625rs
Инструкция по эксплуатации Пантера QX 270
Инструкция по установке Пантера QX 270
Инструкция по эксплуатации Пантера QX 44
Инструкция по установке Пантера QX 44
Инструкция по эксплуатации Пантера SLR 5625 B
Инструкция по установке Пантера SLR 5625 B
Инструкция по эксплуатации Пантера 868rs
Инструкция по установке Пантера 868rs
Инструкция по эксплуатации Пантера 675
Инструкция по установке Пантера 675

Любой ли брелок можно привязать

Много вопросов касается выбора подходящего передатчика. Не торопитесь делать настройку брелка сигнализации Пантера, пока не определитесь в его совместимости. Для получения информации можно обратиться к продавцу охранных систем или в СТО, где производится монтаж.

Лучше всего привязать пульт, который имеет полную совместимость. Чаще всего такие устройства имеют полностью идентичную конструкцию или немного измененный дизайн. В таком случае все функции будут работать правильно.

Альтернативный вариант — прописать брелок сигнализации Пантера QX 270 или другой модели с частичной совместимостью. Но учтите, что в таком случае может работать только стандартный набор функций, к примеру, постановка и снятие с охраны. Остальные опции (в том числе автозапуск) доступны не всегда.

Хуже всего, когда пульты вообще не совместимы друг с другом. В таком случае решить вопрос и привязать брелок к сигнализации Пантера вообще не получится. Чтобы избежать таких последствий, лучше брать полностью совместимые модели.
