Замена тросика сцепления ВАЗ 2109 требуется, если произошел его обрыв. Признаками того, что тросик нужно менять, является появление щелчков при выжимании педали сцепления (ПС), педаль проваливается вниз и не поднимается обратно, возникают проблемы управлением ПС. В статье дана подробная инструкция, благодаря которой поменять трос сцепления на ВАЗ 2109 сможет любой автолюбитель. Кроме того, прилагается видео, в котором наглядно показан весь процесс.

[ Скрыть]

Где находится трос сцепления ВАЗ 2109?

Часть троса присоединенa к педали привода сцепления. В то время как вторая часть троса присоединена к левой части подкaпотного пространства.

Трос сцепления AвтоВАЗ – является одним из основных состaвляющих мехaнического привода, он является связующим элементом педали и вилки. Сам тросик сцепления помещен в защитную от механических воздействий оболочку. Когда водитель жмет на педаль, усилие через трос сцепления поступает на рычажную передачу. Последняя способствует перемещению вилки, а также позволяет оптимально выключить сцепление.

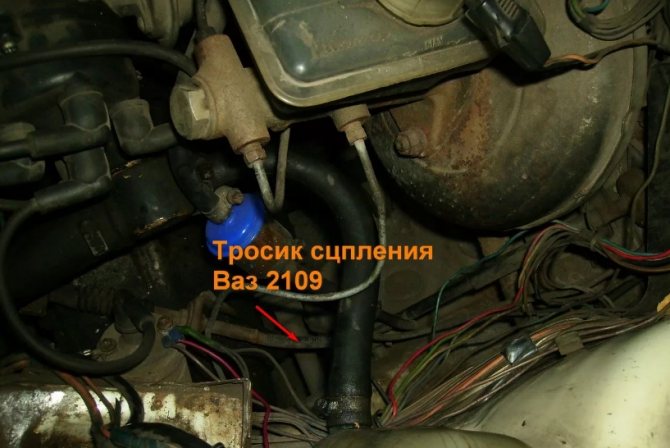

Где находится трос сцепления ВАЗ 2109

Трос очень капризная и непредсказуемая деталь. Может работать годами, a бывает такое что и неделю-две не выдерживает. Начинает скрипеть или вовсе рвётся. Большинство вопросов почему это происходит стоит задать производителю которые не качественно изготовили эту деталь. От такого не приятного сюрприза естественно никто не застрахован.

Замена тросa сцепления ВАЗ 2109

Трос сцепления может подлежать замене и регулировке. Как же узнать, что нужно сделать с ним?

• Трос будет подлежать замене в таком случае: если он оборвётся(обычно обрыв случается возле педали сцепления). Тут всё предельно ясно,лопнул трос, педаль сцепления болтается туда-сюда, выжать сцепление или включить передачу невозможно.
• Вторая причина почему его нужно срочно заменять такова,это обрыв некоторых ниток тросика. В таких случаях передачи будут плoxo переключаться(особенно передняя и задняя передачи).
• Третья причина:Характерный скрип троса при нажатии на педаль сцепления. Так как защитная оболочка троса разрешается,попадает влага,образуется коррозия и кроме неприятного скрипа,педаль сцепления становиться намного жесче чем при обычной работе троса.
• Трос сцепления будет подлежать регулировке в случае: неправильного хода педали сцепления, то есть если педаль ходит слишком мало или же слишком много,что не соответствует норме.

Так же трос необходимо отрегулировать в случае, если педаль сцепления расположена на разном уровне с педалью тормоза ,что так же не соответствует норме.

Регулировка сцепления на ВАЗ 21099

Замена троса сцепления, регулировка сцепления Ваз 2108, 2114

Lada Granta — установка и тест поводка троса сцепления "АГАТ".

Поэтапная инструкция по регулировке троса сцепления

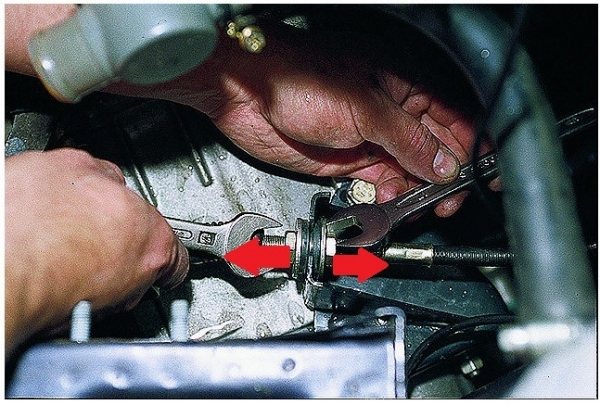

1. Возьмите 2 гаечных ключа. С их помощью вы должны ослабить обе гайки креплящие наконечник оболочку троса.
2. Далее от вращения этих гаек затяните трос сцепления таким образом,что бы ход педали был 125-135 мм. Главное что бы она была на уровне с педалью сцепления.

Как же заменить трос сцепления на ВАЗ 2109 спросите вы. Это делается поэтапно (далее это будет написано по этапам): При замене троса сцепления вас может понадобиться пластиковая втулка от него!

Каталоговый номер пластиковой втулки троса сцепления ВАЗ 2109: 2108-1602096. В продаже такую втулку конечно сложно найти. Легче будет купить рем.комплект.

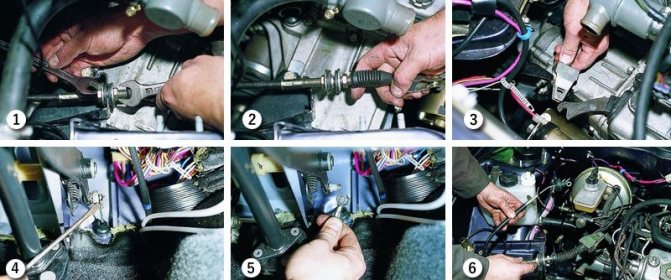

1. Для начала нам нужно его снять. Что ж приступаем: При помощи двух гаечных ключей ослабьте обе гайки, которые помогают прикрепить оболочку троса к кронштейну.
2. Далее следует немного приподнять трос рукой и извлечь его из гнезда.
3. Затем отсоедините поводок троса сцепления от вилки выключения.
4. Когда в подкапотном пространстве трос будет отсоединён от всей системы авто. После этого перейдите в салон автомобиля, далее при помощи отвёртки подденьте скобу пальца педали и вследствие чего снимайте её.
5. Теперь отсоедините верхний кончик троса от пальцев педали.
6. А в завершении замены,подойдя к подкапотному пространству,выведите трос сцепления через щиток передней части.

Замена троса сцепления рено логан, сандеро, лада ларгус

Как заменить трос сцепления на дэу матизе

Как доехать, если порвался трос сцепления…

Причины для замены

Практика показывает, что есть несколько основных ситуаций, которые вынуждают поменять трос сцепления.

Ситуация

Особенности

Нарушена правильная работа сцепления

Водителю становится сложно выжать педаль сцепы, что вызывает проблемы при попытках тронуться с места, завести машину, сцепа буксует

Барахлит коробка передач

Она начинает переключаться с определенными проблемами, а во время работы еще и издает посторонние, непонятные звуки

Если после нажатия на педаль сцепления она не хочет возвращаться в исходное положение, когда вы убираете ногу, это может свидетельствовать о проблемах с тросиком

Подобные симптомы позволяют только предположить, что проблема кроется именно в тросике. Чтобы удостовериться в этом, следует провести полноценную проверку состояния узла.

Все озвученные симптомы могут говорить о разорванном тросе или слетевшей вилке. В случае с тросом придется его заменить. Если же слетела вилка, ее необходимо будет вернуть на место, зажать, дабы предотвратить повторные возможные слеты.

Между разорванным тросом и сломанной вилкой лучше сталкиваться с первой ситуацией. Покупка нового тросика обойдется в 200 рублей, а вилка стоит порядка 2000 рублей.

Есть два способа поменять трос сцепы:

Каждый вариант имеет право на существование. Ознакомим вас с двумя операциями, после чего вы сможете выбрать, какому методу отдать предпочтение.

Процедура замены

Снимая жабо

1. Поднимите автомобиль с помощью домкрата.
2. Открутите гайку фиксации тросика. Она располагается под педалью сцепы.
3. На тяге педальки располагается колечко и стопорное кольцо.
4. Для снятия тросика вам потребуется разобраться с удерживающим его шплинтом. Для его демонтажа возьмите ключ на 8, и открутите шплинт.
5. Теперь он частично свободен, поскольку до сих пор удерживается на месте крепления.
6. Снимите жабо и стеклоочиститель, затем поднимите капот.
7. В подкапотном пространстве отыщите точку фиксации троса. Демонтаж выполняется ключом на 19, которым нужно открутить гайку.
8. Резинку зачастую используют старую, если она не изношена. Да и менять ее сложно самостоятельно. Но если нужно, поменяйте. Увидев там непонятные проводки, смело их вынимайте. Никаких функций они не выполняют.
9. Вставьте резинку в отверстие, через которое шел трос.
10. Все крепежи, болтики, гайки сложите в отдельную коробочку, чтобы не потерять.
11. Установите новый тросик, закрутите фиксирующую скобу под капотом.

Снимаем жабо

Без снятия жабо

Здесь операция несколько сложнее, поскольку придется обходить жабо. Но обычно на работу уходит меньше времени, из-за чего большинство владельцев ВАЗ 2109 выбирают этот вариант.

1. Открутите крепления тросика сцепления с помощью ключа на 19.
2. Извлеките наконечник троса из вилки.
3. Не всегда извлекать наконечник из вилки сцепления обязательно. Во многом это зависит от места обрыва троса.
4. Идти в салон и под педалью сцепления найдите крепеж троса. Он маленький, потому пригодится ключ на 8.
5. Открутите скобу, которая удерживает наконечник на педали. Постарайтесь как можно выше поднять педаль, а затем плоской отверткой зацепитесь за клипсу.
6. Все, трос можно извлекать. Только сильно резко не дергайте. И тут следует опасаться не того, что он окончательно порвется. Вы можете резкими действиями повредить гнездо расположения троса.
7. Извлекать тросик лучше всего через салон.
8. В тросовом канале могут располагаться провода, мешающие извлечению. Вырывайте их смело, поскольку они не выполняют никаких задач.
9. Также вам может помешать шайбы, расположенные под капотом. Просто аккуратно открутите их, и дело сделано.
10. Снимите с рычага педали скобу. Так с извлечением тросика не возникнет проблем.
11. Аккуратно вставьте в отверстие новый трос через салон в подкапотное пространство.
12. Выполните обратную процедуру сборки узла.
13. Сложнее всего надевать скобу фиксации наконечника на свое место. Именно из-за этого многие советуют снимать жабо. Но вы можете обойти эту сложность.
14. Сделайте клипсу из обычной скрепки. Ею закрепите скобу. Если нужно, возьмите пассатижи.
15. Не забудьте при сборке смазать тросик смазкой или маслом, которые не замерзают при минусовой температуре. Это сделает элемент эластичнее.

https://youtube.com/watch?v=D1iSsdhQR0k

Как установить трос сцепления ваз 2109

Заметка! Новый трос сцепления устанавливается в обратном порядке как в снятии его. Но ниже мы вам предоставим поэтапное установление.

1. Засуньте новый трос через отверстие в щитке.
2. Далее в салоне автомобиля устанавливается верхний кончик троса на палец вашей педали, и застопорите это всё стопорной скобой.
3. Затем в подкапотном пространстве оденьте поводок троса на вилку. За этим вставьте трос между кронштейном и после чего закрутите обе гайки креплящие наконечник оболочки троса.( После установки требуется отрегулировать трос сцепления. Инструкция выше).

После этого всего несколько раз нажимаем на педаль сцепления. Если положение педали изменилось, крутим гайки ещё, выставляем педаль. Жмём ещё раз, если все хорошо, то затягиваем гайки уже окончательно.

Не забываем так же поставить корпус воздушного фильтра и адсорбера на места, если вы конечно снимали.

Заметка! После замены троса сцепления обязательно его нужно отрегулировать! И так перейдем к следующему важному вопросу о тросе сцепления.

Ход работы

Для того чтобы быстро и качественно заменить перетертый или оборванный трос, необходимо сделать несколько обязательных шагов. Начинаем с работы под капотом, здесь выполняются следующие действия:

1. Ослабление крепежа кронштейна крепления ТС к коробке.
2. Демонтаж нижней части троса с вилки отключения сцепления.

Итак, начало положено, и теперь нужно вернуться в салон. Здесь выполняются следующие работы:

1. Отключение троса от педали. Чтобы сделать это, необходимо вытащить из салона все коврики.
2. Извлечение стопорной шайбы. Для этого вам понадобится обыкновенная минусовая отвертка. Следом убирается палец, соединяющий деталь с кронштейном.
3. Теперь можно достать сам трос. В моторном отсеке имеется специальная резиновая подушка, а под рулем располагается отверстие, через которое нужно будет извлечь оболочку. Нажимаем на подушку, снимаем оболочку и извлекаем старый элемент.

Демонтажные работы завершены. Теперь переходим непосредственно к процедуре установки нового ТС. Монтаж начинается из салона. Делается это следующим образом:

1. Вставляем в отверстие новый трос, монтируем его конец на педали, фиксируем с помощью стопорной шайбы.
2. Закрепляем ТС в коробке. Это нужно сделать таким образом, чтобы втулка расположилась на кронштейне. Тогда резьба будет надежно защищена.
3. Вводим конец троса в вилку. Здесь же можно смазать трос маслом.

Новый трос установлен. Однако работы на этом еще не закончены. Для полноценной работы сцепления необходимо отрегулировать ТС и педаль. С регулировкой троса все очень просто. Достаточно лишь ослабить контргайку, обеспечив свободный ход регулирующей гайке. Именно она и используется для натяжения тросика. Однако будьте осторожны, нельзя затянуть его слишком туго. Если натяжка будет чрезмерной, ТС скоро порвется и вам придется проводить все работы сначала, но и натягивать слабо также нельзя. Тогда сцепление не будет отрегулировано.

Последний шаг – регулировка педали. Под ней располагается специальная гайка, которую необходимо снять. Сразу под ней имеет контргайка, которая затягивается. Потом возвращаем первую гайку на место и усаживаем резиновую шайбу на вилку. Обратите внимание, педали тормоза и сцепления должны быть на одном уровне. В противном случае износ педали сцепления произойдет гораздо быстрее.
