Сцепление в автомобиле служит коннектором между двигателем и трансмиссией. Этот узел принимает на себя всю нагрузку, которая возникает при переключении передач. Соответственно деталь можно по праву считать расходным материалом, потому как автовладельцы регулярно сталкиваются с необходимостью ее замены или планового обслуживания.

Повлиять на степень износа этого узла практически нереально. Поэтому после отработки ресурса сцепления его нужно менять частично или полностью (при серьезных неисправностях).

Зачем нужна регулировка сцепления

Регулировка необходима ввиду его естественного износа. Между корзиной и диском расположены фрикционные накладки, подверженные истиранию. Следовательно, после их стачивания педаль поднимается и узел барахлит.

Второй причиной выступает растяжение троса сцепления. При увеличении его длины происходят аналогичные дефекты.

Замена троса сцепления ВАЗ 2109

Как подтянуть сцепление на ВАЗ.Регулировка сцепления на ВАЗ 2115,2114,2113,2199,2109,2108

Диагностика работы сцепления

Чтобы понять правильно ли работает сцепление достаточно выполнить процедуру.

• Взять линейку и упереть ее в пол. Второй конец измерителя следует приложить к нижней части педали. Должно получиться примерно 18-19 сантиметров.

• Нажать на рычаг до упора и снова измерить расстояние – в норме будет 7-8 см.

• Нормой считается, когда разница между показаниями составляет 13,5-14,5см.

Если присутствует отклонение в параметрах от нормы более чем на 20 мм – привод нужно регулировать.

Регулировка сцепления своими руками на ВАЗ 2109

На карбюраторной или инжекторной девятке настройка выполняется, не снимая коробки. Механизм расположен так, что системы подачи топлива не перекрывают доступ.

Суть работ заключается в выставлении необходимого продавливания педали и дозировании натяжения троса. Образно это выглядит так:

• замер высоты педали;
• подтяжка тросика;
• проверка.

Также подробный отчет по процедуре можно посмотреть на видео:

Необходимые инструменты

Для выполнения операции регулировки достаточно минимального набора инструментов. Здесь потребуется два ключа на 17 и небольшая щетка по металлу для очистки грязи с поверхности устройства.

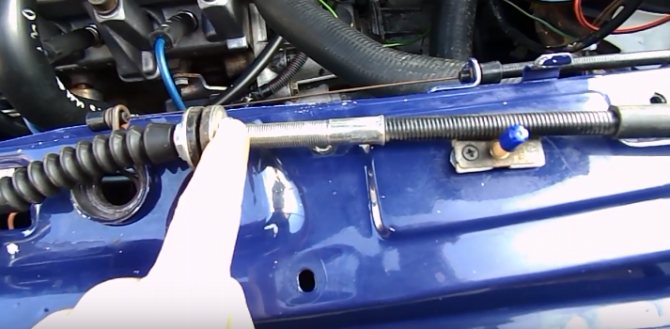

Регулировка троса сцепления

Калибровка тросика сцепления выполняется следующим образом.

• Подготавливается необходимый инструмент: 2 ключа №17, линейка или рулетка, WD-40 или аналог.
• Машина загоняется на ровный участок дороги и ставится на стояночный тормоз.
• Для безопасности можно отключить клеммы АКБ.
• Слева по ходу движения автомобиля необходимо найти сам трос – деталь прикрепляется к корпусу коробки передач специальным кронштейном.

• После этого находится сам регулировочный узел (место крепежа к КПП). Там имеется резиновый кожух и две гайки, затянутые по бокам планки.
• Заливаются резьбы ВД-шкой для лучшего откручивания.
• Далее, одновременно двумя ключами №17 ослабить гайки.

• Сторона под №1 крутиться по часовой стрелке для ослабления троса (педаль падает вниз), для натяга, нужно прокрутить ее в обратную сторону – рычаг поднимается.
• Когда установлено необходимое преднатяжение конструкции, все гайки закручиваются до упора.
• Затем требуется сесть в машину, 5-6 раз выжать сцепление до упора и проверить правильность настройки, при необходимости подрегулировать еще.

Примечание! Согласно инструкции завода, правильное положение тросика является таковым, когда автомобиль начинает трогаться примерно на середине свободного хода педали сцепления.

Регулировка свободного хода педали сцепления

Положение и свободный ход рычага сцепления на ВАЗ 2109 устанавливается таким образом.

• Подготавливается инструмент – линейка или рулетка, два ключа №17.
• Внутри машины необходимо приложить к боковой части педали измерительную ленту.
• В не нажатом состоянии высота от пола составляет около 180-190 мм – это нормально.

• Далее необходимо надавить на рычаг до упора и запомнить на какой отметке остановилась нижняя часть накладки. К примеру, 50-60 мм.

• Заводом установлено, что длина хода педали сцепления должна составлять 125-135 миллиметров. Значит, для подсчета, из большего числа отнимаем меньшее и получается фактический прожим. Например: 190-50=140 – это допустимо (разрешается не более 160мм). Если значение отличается от эталона на 15%, требуется поправить натяжку троса.

После манипуляций с натяжителем требуется проверить корректность включения передач и момент срабатывания выжимного подшипника. Если все нормы соблюдены, дополнительная калибровка не требуется. Бывает, что настройка не приносит желаемого эффекта, в данном случае необходимо обратиться к квалифицированному мастеру – возможно проблема скрывается внутри самого блока сцепления.

• Сколько стоит новое сцепление на Приору — виды и цены

Проверка на работоспособность

После регулировки сцепления необходима его проверка. Выполняется операция путем прикладывания линейки и нажатия на педаль. Процедура детально описана выше.

Снятие коробки передач без сцепления.

Если, систематизировать необходимые действия для снятия коробки передач с ВАЗ 2109,то все этапы будут выглядеть примерно так:

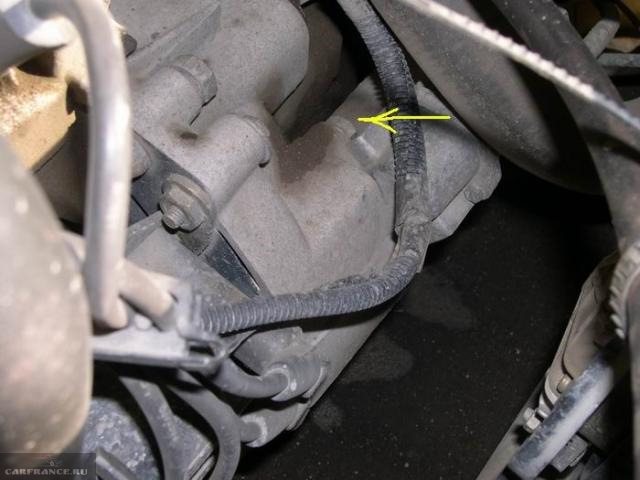

• Снять стартер: для этого, после того как отсоединены все провода и клеммы, надо отвинтить 3 гайки;
• Отсоединяем привод переключения передач, предварительно ослабив хомут;
• Отсоединить трос спидометра и провод заднего хода;
• Открутить крепеж растяжек к рычагам подвески и развести их в стороны;
• Отсоединить шаровые опоры от поворотных рычагов: для этого сначала вытаскивается шплинт и откручивается гайка, далее выбивается палец опоры и, открутив две гайки, отсоединяется шарнир;
• С помощью монтировки выдавить наконечник внутреннего ШРУСа (не забудьте заглушить получившиеся отверстия в коробке, так как можно пролить масло из КПП);
• Снимается нижняя защита картера сцепление: для этого достаточно открутить 3 болта;
• Двигателю и КПП делаются опоры из каких-нибудь брусков;
• Откручиваются задние опоры;
• Открутив оставшиеся болты, КПП стаскивается в горизонтальном направлении, стараясь не повредить лепестки нажимной пружины первичным валом.

Трос сцепления

Замена троса сцепления на ВАЗ 2109

Установка новой детали выполняется просто. Здесь присутствует только примитивная механика, основанная на передаче энергии через трос.

Причины для замены

Основанием для ремонта может стать пробуксовка сцепления, затруднение переключения передач. Часто бывает, что от резкой нагрузки или рывка трос рвется – это и становится основным источником проблем.

Замена

Выполняется 2 способами. Потребуется нехитрый набор инструментов и 30 минут личного времени.

Снимая жабо

Сложная процедура подразумевает множество ненужных действий, но если есть вопрос – будет ответ.

1. Загнать машину на смотровую яму.
2. Открутить трос от педали и демонтировать его.
3. Далее следует снять жабо и стеклоочиститель, открыть капот.
4. Затем следует найти место крепления троса к машине. Открутить его.
5. Вынуть старую магистраль и установить на ее место новую.

Без снятия жабо

Заменить трос дома можно так.

• Вынуть регулировочную часть из крепления на корпусе КПП.
• Открутить поводок троса и отсоединить его от вилки сцепления.

• Конец тросика отсоединяется от педали, путем извлечения шплинта.

• Далее вся магистраль вытягивается из машины.

• Установка новой линии выполняется в обратной последовательности.

Факторы, указывающие на проблемы со сцеплением

Основные причины, указывающие на необходимость профилактического осмотра сцепления в моделях 2109, а возможно и его замену, таковы:

• Авто долго заводится после стоянки, а педаль сцепления выжимается с весьма значительным усилием;
• Переключение передач в машине также вызывает определённые затруднения, периодически возникает стопорение в коробке передач, что препятствует своевременной смене скорости;
• Налицо существенное снижение тяги, имеют место частые пробуксовывания автомобиля.

Настройка сцепления ВАЗ 2109 после замены

После выполнения ремонтных работ проводится стандартная процедура калибровки троса. Стоит понимать, что все элементы цепи, включая тросик, пружины выжимного подшипника, приводного диска подвергаются усадке. Это значит, что через 500-700 км пробега может потребоваться внеплановая ревизия конструкции.

К примеру, тросик низкого качества за данное время может вытянуться (болячка всех подобных приводов) примерно на 5-10 мм от изначальной длины. Это негативно скажется на точности работы агрегата и его потребуется настроить.

Обслуживание привода сцепления ВАЗ 2109

Для обслуживания привода достаточно периодически смазывать трос жидким маслом и подтягивать его по мере проседания педали.

—> Мастера ВАЗа / Зубило / Ремонт и эксплуатация

Сцепление ваз

Ваз 2109 когда менять сцепление

На современном рынке представлены экземпляры разных производителей, как отечественных, так и зарубежных, тем самым усложняется выбор по-настоящему качественных дисков сцепления.

Примечание! Как показывает статистика, большинство нажимных и ведомых дисков, продающихся на рынках и в магазинах, обладают сомнительным качеством, иногда даже можно наткнуться на контрафакт.

Итак, какое из сцеплений лучше купить и как не ошибиться в своём выборе?Сначала нужно разобраться, что предлагают сегодняшние производители:

• Во-первых, это заводское сцепление ВИС, его ещё называют «стоковым». В принципе изделие неплохое, оно поставляется самим заводом АВТОВАЗ для сборки машин. Отличить оригинальное сцепление от подделки несложно, достаточно лишь проверить присутствие лазерной маркировки, нанесенной на сами диски. Кроме этого можно отправить смс с кодом идентификации и получить ответное сообщение, подтверждающее уникальность и качество.

Ваз 2109 комплект сцепления

Что выбрать

К примеру, кто-то отдаёт предпочтение «мерседесу», а кому-то по душе «москвич». В том или ином случае сторонники определённой детали, бренда или фирмы отыщут множество подтверждений в свою пользу. По приведённой причине не нужно сравнивать и делать вывод о лучшем сцеплении. Как правило, это дело привычки. Кому-то предпочтительней мягкое сцепление, а у кого-то машина с автоматической коробкой передач, где водитель вообще не знает, для чего нужно соответствующая педаль.

Ваз 2109 мягкое сцепление

Французское или корейское Valeo

Ваз 2109 привод сцепления

Качественные автомобильные запчасти существуют на российском рынке тяжело, поскольку много желающих стремятся их подделать.Это также касается бренда Валио.

Автомобилисты, отдающие предпочтение этому бренду отзываются о продукции только положительно. Данное сцепление принято ещё называть женским, поскольку обеспечивается лёгкий и плавный ход.

Ваз 2109 сцепление какое выбрать

Также следует отметить хорошую надёжность и значительный срок службы. Если сцепление Валио будет использоваться правильно и с осторожностью, то его вполне хватит на 150 тысяч километров пробега. Оригинальные диски не боятся перегревания (имеются в виду допустимые рамки), при этом маховик характеризуется практической вечностью.

Немецкая педантичность сцепления Luk с высоким качеством

Ваз 2109 сцепление какое лучше

Лучшее сцепление для ваз 2109

Отличительной чертой сцепления Лук считается характерное свойство такого устройства по демпфированию вибрированию. Соответствующие выводы можно сделать и по отзывам российских автомобилистов.

Примечание! Сцепления от Лук в комплектации имеют специальный погашающий элемент колебаний ведомого и нажимного диска.

Сцепление от Крафт

Лучшее сцепление ваз 2109

О подобном сцеплении(см.Ремонт сцепления – проводим сами) автомобилисты высказываются только с положительной стороны. Сейчас на российском рынке реально встретить комплекты Крафт турецкого производства, при этом прилагается лицензия Крафт с Германии.Это классическая практика в нынешней экономике. Современные автомобилисты не берут во внимание эту особенность, тем более Крафт уже давно завоевал популярность среди российских потребителей. Комплект характеризуется сравнительно мягким выжимном, отличной стойкостью к значительным перегревам при интенсивных условиях использования. Также нельзя забывать о долговечности маховика, что немаловажно. В среднем такое сцепление в состоянии прослужить около 150 тысяч километров пробега.

Примечание! К минусу, пожалуй, стоит отнести не долгий срок эксплуатации выжимного подшипника. Как правило, это, скорее всего, напрямую будет зависеть от стиля вождения автотранспорта.

Добавить комментарийДобавить комментарийСоветуем прочитатьВаз 2109: максимальная скорость и другие характеристикиВаз 2109 с роторным двигателем и его историяЗамена ремней безопасности Ваз 2109 своими силамиКак проверить генератор ВАЗ 2107 – способы проверкиГлавная→Каталог→Коробка перемены передач→Сцепление→Детали и комплекты сцепления→Пакет сцепления ( Комплект сцепления — корзина,диск,выжимной)→ВАЗ 2108-15, 1118 8кл→Пакет сцепления (корзина, диск, подш.) ВАЗ-2108-2115 (ЭКСЕДИ ВИС) (упак. ОАТ)Пакет сцепления (корзина, диск, подш.) ВАЗ-2108-2115 (ЭКСЕДИ ВИС) (упак. ОАТ)Характеристики

Код поставщика:	217410
Артикул:	21090-1601000-90
Реквизиты:	Товар, Товар, 00-00019817, Пакет сцепления (корзина, диск, подш.) ВАЗ-2108-2115 (фирм. упак. LADA), 4.12
Базовая единица:	шт
Ставки налогов:	18
Производитель:	Экседи Вис Рус ООО

Пакет сцепления (корзина, диск, подш.) ВАЗ-2108-2115 (ЭКСЕДИ ВИС) (упак. ОАТ) Есть в наличии ( 50 )2 405 руб.+ 72.15 на счет бонусовVALEO 801 122 Сцепление к-т LADA 2108-09/99 1.1-1.5 86-VALEO 801122 Сцепление к-т ВАЗ 2108Характеристики

Код поставщика:	177118
Артикул:	801122
Реквизиты:	Товар, Товар, 00-00029761, VALEO 801122 Сцепление к-т ВАЗ 21080
Базовая единица:	компл
Ставки налогов:	18
Производитель:	Valeo-mag

VALEO 801 122 Сцепление к-т LADA 2108-09/99 1.1-1.5 86- Есть в наличии ( 10 )3 160 руб.+ 94.8 на счет бонусовПакет сцепления (корзина, диск, подш.) ВАЗ-1118,2113-15 8кл. 1,5 л (фирм. упак. LADA)Пакет сцепления (корзина, диск, подш.) ВАЗ-1118,2113-15 8кл. 1,5 л (фирм. упак. LADA)Характеристики

Код поставщика:	024572
Артикул:	11183-1601000-00
Реквизиты:	Товар, Товар, 00-00019811, Пакет сцепления (корзина, диск, подш.) ВАЗ-1118,2113-15 8кл. 1,5 л (фирм. упак. LADA), 4.11
Базовая единица:	шт
Ставки налогов:	18
Производитель:	ВИС ЗАО

Пакет сцепления (корзина, диск, подш.) ВАЗ-1118,2113-15 8кл. 1,5 л (фирм. упак. LADA) Нет в наличии3 295 руб.+ 98.85 на счет бонусовПакет сцепления (корзина, диск, подш.) ВАЗ-2108-2115 (фирм. упак. LADA)Характеристики

Код поставщика:	016269
Артикул:	21090-1601000-00
Производитель:	ВИС ЗАО

Пакет сцепления (корзина, диск, подш.) ВАЗ-2108-2115 (фирм. упак. LADA) Нет в наличии2 405 руб.+ 72.15 на счет бонусовПакет сцепления (корзина, диск, подш.) ВАЗ-1118,2113-15 8кл. 1,5 л (ЭКСЕДИ ВИС) (упак. ОАТ)Пакет сцепления (корзина, диск, подш.) ВАЗ-1118,2113-15 8кл. 1,5 л (ЭКСЕДИ ВИС) (упак. ОАТ)Характеристики

Код поставщика:	217400
Артикул:	11183-1601000-90
Реквизиты:	Товар, Товар, 00-00028381, Пакет сцепления (корзина, диск, подш.) ВАЗ-1118,2113-15 8кл. 1,5 л (ЭКСЕДИ ВИС) (упак. ОАТ), 4.13
Базовая единица:	шт
Ставки налогов:	18
Производитель:	Экседи Вис Рус ООО

Пакет сцепления (корзина, диск, подш.) ВАЗ-1118,2113-15 8кл. 1,5 л (ЭКСЕДИ ВИС) (упак. ОАТ) Есть в наличии ( 2 )3 295 руб.+ 98.85 на счет бонусовПакет сцепления (корзина, диск, подш.) ВАЗ-2108-2115 KRAFTПакет сцепления (корзина, диск, подш.) ВАЗ-2108-2115 KRAFTХарактеристики

Код поставщика:	181210
Артикул:	KT 098552
Реквизиты:	Товар, Товар, 00-00038205, Пакет сцепления (корзина, диск, подш.) ВАЗ-2108-2115 KRAFT, 4.28
Базовая единица:	шт
Ставки налогов:	18
Производитель:	OberKraft

Пакет сцепления (корзина, диск, подш.) ВАЗ-2108-2115 KRAFT Есть в наличии ( 1 )3 250 руб.+ 97.5 на счет бонусовПакет сцепления (корзина, диск, подш.) ВАЗ-2108-2115 (фирм. упак. LADA)Пакет сцепления (корзина, диск, подш.) ВАЗ-2108-2115 (фирм. упак. LADA)Характеристики

Код поставщика:	313224
Артикул:	21090-1601000-82
Базовая единица:	шт
Производитель:	Валео-Сервис

Пакет сцепления (корзина, диск, подш.) ВАЗ-2108-2115 (фирм. упак. LADA) Есть в наличии ( 6 )3 490 руб.+ 104.7 на счет бонусовПакет сцепления (корзина, диск, подш.) ВАЗ-2108-2115 LADA SAMARA STARCOПакет сцепления (корзина, диск, подш.) ВАЗ-2108-2115 LADA SAMARA STARCOХарактеристики

Код поставщика:	233943
Артикул:	SPK21001
Реквизиты:	Товар, Товар, 00-00038206, Пакет сцепления (корзина, диск, подш.) ВАЗ-2108-2115 LADA SAMARA STARCO, 4.31
Базовая единица:	шт
Ставки налогов:	18
Производитель:	RUMELIA APS GROUP

Пакет сцепления (корзина, диск, подш.) ВАЗ-2108-2115 LADA SAMARA STARCO Есть в наличии ( 1 )4 025 руб.+ 120.75 на счет бонусовПакет сцепления (корзина, диск, подш.) ВАЗ-2108-2115 RiginalПакет сцепления (корзина, диск, подш.) ВАЗ-2108-2115 RiginalХарактеристики

Код поставщика:	206969
Артикул:	RG2109-1601000
Реквизиты:	Товар, Товар, 00-00028387, Пакет сцепления (корзина, диск, подш.) ВАЗ-2108-2115 Riginal, 3.95
Базовая единица:	компл
Ставки налогов:	18
Производитель:	ООО ПКФ Ниагара

Пакет сцепления (корзина, диск, подш.) ВАЗ-2108-2115 Riginal Есть в наличии ( 50 )2 535 руб.+ 76.05 на счет бонусов099 1.1-1.5 86>» title=»SACHS 3000 951 211 Корзина сцепл.LADA 08>099 1.1-1.5 86>» />SACHS 3000 951 211 Корзина сцепл.LADA 08>099 1.1-1.5 86>Характеристики

Код поставщика:	061329
Артикул:	3000951211
Базовая единица:	компл
Производитель:	HOLA

SACHS 3000 951 211 Корзина сцепл.LADA 08>099 1.1-1.5 86> Нет в наличии4 320 руб.+ 129.6 на счет бонусовПакет сцепления (корзина, диск, подш.) ВАЗ-2108-2115 LADA SAMARA «KRAFTTECH» W00190ВХарактеристики

Код поставщика:	002986
Артикул:	W00190B
Производитель:	KRAFTTECH

Пакет сцепления (корзина, диск, подш.) ВАЗ-2108-2115 LADA SAMARA «KRAFTTECH» W00190В Есть в наличии ( 10 )2 950 руб.+ 88.5 на счет бонусовПакет сцепления (корзина, диск, подш.) ВАЗ-2108-2115 Valeo (801122)Характеристики

Код поставщика:	219610
Артикул:	801122
Производитель:	Valeo-mag

Пакет сцепления (корзина, диск, подш.) ВАЗ-2108-2115 Valeo (801122) Есть в наличии ( 9 )3 065 руб.+ 91.95 на счет бонусовПакет сцепления (корзина, диск, подш.) ВАЗ-2108-2115 (БелМаг)Пакет сцепления (корзина, диск, подш.) ВАЗ-2108-2115 (БелМаг)Характеристики

Код поставщика:	296146
Артикул:	BM.3793
Реквизиты:	Товар, Товар, 00-00050384, Пакет сцепления (корзина, диск, подш.) ВАЗ-2108-2115 (БелМаг)0
Базовая единица:	компл
Ставки налогов:	18
Производитель:	БелМаг АО

Пакет сцепления (корзина, диск, подш.) ВАЗ-2108-2115 (БелМаг) Есть в наличии ( 10 )2 590 руб.+ 77.7 на счет бонусовПакет сцепления (корзина, диск, подш.) ВАЗ-2108-2115 LUKХарактеристики

Код поставщика:	014987
Артикул:	619116100
Производитель:	Shaeffler Gruppe KG(LUK Aftermarket Service oHG)

Пакет сцепления (корзина, диск, подш.) ВАЗ-2108-2115 LUK Нет в наличии3 915 руб.+ 117.45 на счет бонусовПакет сцепления (корзина, диск, подш.) ВАЗ-2108-2115 ТРИАЛПакет сцепления (корзина, диск, подш.) ВАЗ-2108-2115 ТРИАЛХарактеристики

Код поставщика:	181134
Артикул:	21090-1601000
Базовая единица:	шт
Производитель:	ТРИАЛ ООО

Пакет сцепления (корзина, диск, подш.) ВАЗ-2108-2115 ТРИАЛ Нет в наличии2 785 руб.+ 83.55 на счет бонусовПакет сцепления (корзина, диск, подш.) ВАЗ-2108-2115 LADA SAMARA HOLAПакет сцепления (корзина, диск, подш.) ВАЗ-2108-2115 LADA SAMARA HOLAХарактеристики

Код поставщика:	307768
Артикул:	S228
Реквизиты:	Товар, Товар, 00-00047245, Пакет сцепления (корзина, диск, подш.) ВАЗ-2108-2115 LADA SAMARA HOLA0
Базовая единица:	шт
Ставки налогов:	18
Производитель:	HOLA

Пакет сцепления (корзина, диск, подш.) ВАЗ-2108-2115 LADA SAMARA HOLA Нет в наличии2 520 руб.+ 75.6 на счет бонусовПакет сцепления (корзина, диск, подш.) ВАЗ-2108-2115 FINWHALEХарактеристики

Код поставщика:	165809
Артикул:	CK108
Базовая единица:	шт
Производитель:	FINWHALE

Пакет сцепления (корзина, диск, подш.) ВАЗ-2108-2115 FINWHALE Есть в наличии ( 5 )3 005 руб.+ 90.15 на счет бонусов099/LADA 2101>07/NIVA 1.2>1.7 73>» title=»LUK 620 0198 16 Сцепление к-т LADA 08>099/LADA 2101>07/NIVA 1.2>1.7 73>» />LUK 620 0198 16 Сцепление к-т LADA 08>099/LADA 2101>07/NIVA 1.2>1.7 73>Характеристики

Код поставщика:	043048
Артикул:	620019816
Производитель:	LuK Lamellen und Kupplungsbau GmbH&Co.oHG,Дрезден

LUK 620 0198 16 Сцепление к-т LADA 08>099/LADA 2101>07/NIVA 1.2>1.7 73> Есть в наличии ( 9 )3 600 руб.+ 108 на счет бонусовПакет сцепления (корзина, диск, подш.) ВАЗ-2108-2115 LADA SAMARA A00190B ASP MENSANХарактеристики

Код поставщика:	340029
Артикул:	A00190B
Базовая единица:	компл
Производитель:	ASP MENSAN

Пакет сцепления (корзина, диск, подш.) ВАЗ-2108-2115 LADA SAMARA A00190B ASP MENSAN Нет в наличии2 665 руб.+ 79.95 на счет бонусовКорзина сцепления ВАЗ-2108-2115 (ЭКСЕДИ ВИС) (упак. ОАТ)Характеристики

Код поставщика:	217411
Артикул:	21090-1601085-00
Производитель:	Экседи Вис Рус ООО

Корзина сцепления ВАЗ-2108-2115 (ЭКСЕДИ ВИС) (упак. ОАТ) Есть в наличии ( 10 )1 250 руб.+ 37.5 на счет бонусов

Начало | Пред. | 1

2 | След. | Конец

Выводить по:2020406080100

ВАЗ 2109 — это легендарная «девятка». Серийно переднеприводный пятидверный хэтчбек выпускался на Волжском автомобильном заводе в период с 1987 года по 2004. С 2004 до конца 2011 модификация ВАЗ 21093 собиралась на в Запорожье.

Многие автовладельцы стараются самостоятельно обслуживать личное авто и знают, как правильно это сделать, поскольку внимательно изучают работу основных узлов и ведущих модулей. В список регламентных работ входит периодическая регулировка сцепления ВАЗ 2109. Задача это достаточно простая, если заранее ознакомиться с алгоритмом работы.

Вернуться к оглавлению

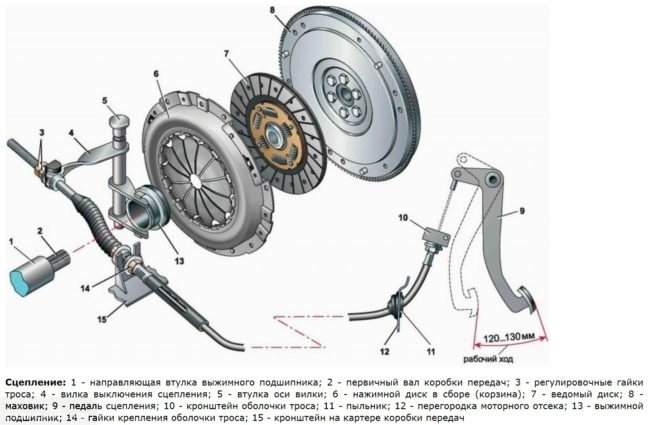

Устройство сцепления «девятки»

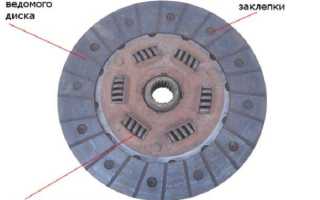

Комплект сцепления — один из ключевых агрегатов трансмиссии «девятки». Это однодисковый механизм фрикционного типа, расположенный между двигателем и коробкой перемены передач (КПП). Алгоритм его работы следующий:

1. Первоначально автомобиль стоит неподвижно, двигатель заведен, педаль отпущена. Рычаг КПП находится в нейтральном положении, то есть вращение первичного вала не передается на вторичный.
2. Водитель готовится начать движение вперед. Левой ногой он нажимает педаль, и механизм отсоединяет первичный вал КПП от двигателя. Водитель переводит рычаг в положение первой передачи, механизм обеспечивает зацепление первичного и вторичного валов КПП. Автомобиль стоит, так как двигатель отсоединен от первичного вала КПП.
3. Водитель плавно, но решительно отпускает педаль. Двигатель соединяется с первичным валом, задача которого через вторичный вал передать мощность на ведущие колеса, тогда автомобиль придет в движение.
4. Аналогично происходит переключение с первой передачи на вторую, со второй на третью и так далее.

Устройство сцепления ВАЗ 2109 таково, что при отпускании педали, ведомый диск зажимается пружинами между маховиком и нажимным диском. При этом происходит передача мощности на оба вала КПП и ведущие колеса. При нажатии педали через специальную тягу поворачивается вилка сцепления ВАЗ 2109 и давит на рычаги, оттягивающие нажимной диск. Ведомый диск сцепления ВАЗ 2109 отсоединяется, и передача мощности прекращается. Кожух механизма соединяется с нажимным диском тремя парами упругих пластин. Привод агрегата тросовый, нижний его наконечник зафиксирован гайками в кронштейне на картере двигателя.

Тросик сцепления приведен на рычаг вилки выключения сцепления.

Вернуться к оглавлению

Авто-реактор

Устройство сцепления.

Сцепление ВАЗ-2109, как и у большинства иномарок, сухое, однодисковое, с центральной нажимной пружиной. Кожух сцепления крепится к маховику шестью болтами, а с нажимным диском соединяется тремя парами упругих пластин. Такая упругая связь обеспечивает передачу крутящего момента от кожуха сцепления на нажимной диск, а также осевое перемещение нажимного диска в кожухе при выключении сцепления. Кроме того, соединительные пластины за счет своей упругости отводят нажимной диск от ведомого диска при выключении сцепления. Ведомый диск в сборе с демпфером расположен на шлицах первичного вала коробки передач. Привод выключения сцепления механический с пружинным усилителем (сервомеханизмом). Педали сцепления и тормоза подвешены на общей оси к кронштейну. К педали сцепления приварен рычаг усилителя, который шарнирно соединяется с толкателем. Конец толкателя закреплен скобой. На конце толкателя между опорной шайбой и опорой установлена предварительно сжатая пружина. Опора упирается в гнездо кронштейна, приваренного к кронштейну педалей. Верхняя часть педали соединяется с серьгой троса привода сцепления. Нижний наконечник оболочки троса зажат в гнезде кронштейна двумя регулировочными гайками с шайбами. На нижнем конце троса крепится поводок, который пальцем соединяется с рычагом вилки выключения сцепления. Нижний конец троса закрыт чехлом. Верхний наконечник оболочки троса расположен в резиновом буфере, который торцом упирается в гнездо передка кузова. Для снижения уровня шума в автомобиле в приводе сцепления используются резиновые детали, не допускающие вибрации. В то же время они обеспечивают эластичность привода сцепления. Поэтому по усилию на педали иногда трудно уловить конец ее свободного хода. Вследствие этого свободный ход проверяйте на рычаге вилки выключения сцепления.

Снятие сцепления и его привода на ВАЗ-2109.

Предварительно снимите коробку передач. Затем открутите болты крепления кожуха (корзинки) сцепления к маховику и снимите кожух сцепления в сборе с нажимным диском. При этом освобождается ведомый диск сцепления. Для снятия привода выключения сцепления ослабьте регулировочные гайки и выньте нижнюю часть троса из гнезда кронштейна крепления оболочки троса. Затем отсоедините поводок от рычага вилки выключения сцепления. Снимите с педали серьгу троса. Выньте трос в сборе с буфером из щита передка кузова. Для снятия педали сцепления зафиксируйте пружину на толкателе шплинтом или проволокой диаметром 2 мм, установив их в отверстие толкателя под опорой. Для поиска отверстия в нужном положении поверните педаль сцепления на оси. Затем снимите оттяжную пружину педали тормоза и ось педалей, вынув предварительно скобу из канавки оси педалей. Снимите педаль сцепления в сборе с пружинным усилителем. При необходимости замены вилки выключения сцепления выпрессуйте наружную втулку из картера сцепления, выньте вилку, затем установите новую вилку и запрессуйте втулку, предварительно заложив в нее смазку.

Проверка технического состояния ВАЗ-2109 и контроль сцепления.

Проверьте состояние ведомого диска. Фрикционные накладки замените новыми при появлении растрескиваний, уменьшении расстояния между заклепкой и рабочей поверхностью до 0,2 мм, а также при неравномерном износе и односторонних задирах. При ремонте ведомого диска (замене накладок) надо использовать приспособление для замены фрикционных накладок ведомого диска. Торцовое биение рабочей поверхности фрикционных накладок не должно превышать 0,5 мм. Если оно больше, то диск выправьте, используя ключ для правки ведомого диска, или замените новым. Для проверки состояния ведущей части сцепления установите кожух сцепления в сборе с нажимным диском на приспособление с промежуточным кольцом толщиной 8,3 мм. Это приспособление имитирует маховик с ведомым диском. Закрепив кожух сцепления, выполните три хода выключения, прикладывая на лепестки нажимной пружины нагрузку не более 137,8 кгс, и замерьте величину отхода нажимного диска. Ходу выключения (7+0,1) мм концов лепестков должен соответствовать ход диска не менее 1,4 мм. Замерьте расстояние от основания приспособления до плоскости концов лепестков пружины. Оно должно быть 32,6—34,6 мм для нового сцепления. В процессе работы сцепления за счет износа дисков сцепления этот размер увеличивается. Если он достигнет 43 мм или перемещение нажимного диска будет меньше 1,4 мм, — замените кожух сцепления в сборе с нажимным диском. Проверьте упругость пружин. Оттяжная пружина вилки выключения сцепления должна иметь длину: 102 мм под усилием 23,5+2,4 кгс; 91 мм под усилием 12,3+1,2 кгс; 81 мм — в свободном состоянии. Длина пружины усилителя привода выключения сцепления должна быть 30,6 мм под усилием 54,9+0,6 кгс; 44 мм под усилием (31,5+0,7) кгс; 62 мм в свободном состоянии. Проверьте состояние троса. Прежде всего убедитесь в прочном креплении наконечников троса, поводка и серьги, а также в том, что трос свободно перемещается внутри оболочки. Проверьте состояние оболочки троса, резиновых буферов и втулок, защитного чехла, серьги и поводка. При повреждении троса и других его элементов, при ослаблении наконечников замените трос новым.

Установка сцепления и его привода на ВАЗ-2109.

Ведется в последовательности, обратной снятию. При этом: проверьте состояние шлицев на ступице ведомого диска и на первичном валу коробки передач, шлицы очистите и смажьте тонким слоем молибденовой (синей) смазки; установите сцепление, расположив ведомый диск выступающей частью ступицы в сторону нажимного диска и перед затягиванием крепежных винтов корзинки сцепления к маховику отцентрируйте положение диска в корзинке относительно маховика, вставив в шлицевое отверстие оправку, имитирующую конец первичного вала коробки передач; смажьте втулки педалей и места соединения пружинного усилителя с педалью и кронштейном консистентной смазкой. Пружинный усилитель привода сцепления разбирайте и собирайте только при необходимости в приспособлении для сборки пружинного механизма (сервомеханизма). При сборке смажьте толкатель в отверстии опоры и втулку толкателя смазкой. После установки педали сцепления на автомобиль необходимо удалить технологический шплинт, фиксирующий пружину усилителя на толкателе. Регулировка свободного хода рычага вилки выключения сцепления Свободный ход на рычаге в исходном положении привода должен составлять 3,5—4,0 мм. Его регулируйте гайками, изменяя положение нижней ветви троса относительно кронштейна. Порядок регулировки следующий. Ослабьте гайки и установите щуп Ж1,5 мм в окошко поводка троса так, чтобы он расположился между кромкой поводка и гнездом рычага вилки выключения сцепления. Затем затяните гайки до устранения зазоров в приводе выключения сцепления. Вынув щуп, проверьте величину свободного хода рычага вилки выключения сцепления.

Запись опубликована 14.12.2008 в 21:19 и размещена в разделе Ремонт, Эксплуатация. Вы можете читать комментарии, используя RSS-ленту. Обсуждение закрыто, но Вы можете отправить трекбек с Вашего сайта.

Типичные неисправности сцепления ВАЗ 2109

Регулировка сцепления на ВАЗ 21099

Сцепление относится к числу относительно надежных агрегатов ВАЗ 2109. При штатной эксплуатации и периодической регулировке оно служит годами. Расчетный ресурс агрегата превышает 100 тысяч км. И если провалилась педаль сцепления — это редчайший случай. В список типовых неисправностей входят:

Вид неполадки.	Чем выражено.	Какова причина.
Сцепление ведет.	Нажатая до упора педаль не обеспечивает полного отсоединения вала от коробки передач, и двигатель не отключается от КПП. Нажатие на педаль при неисправном агрегате, приводит к тому, что нажимной подшипник недостаточно сильно действует на демпферную пружину, а маховик двигателя продолжает частично передавать крутящее усилие на вал КПП.	Причиной этого часто является плохая регулировка троса сцепления ВАЗ 2109 или выход из строя ведущего диска.
Сцепление буксует.	При полностью отпущенной педали первичный вал КПП остается прижатым к маховику двигателя неплотно и проскальзывает, то есть имеет место пробуксовка. Крутящий момент передается к ведущим колесам только частично и имеет место скольжение контактных поверхностей. Этот эффект ярко проявляется при движении нагруженного автомобиля на подъем: водитель газует, обороты растут, а машина почти не ускоряется, буксует сцепление ВАЗ 2109.	В этом случая чаще всего плохо отрегулирован привод, трос сцепления заедает, ведомый диск изношен или замаслился, вот почему буксует сцепление.
Шум при выключении передачи.	При нажатии на педаль раздается отчетливый шорох или шелест.	Этот негромкий звук может свидетельствовать о возможном выходе из строя выжимного подшипника. Продолжение эксплуатации автомобиля в таком состоянии грозит неприятностями: при его заклинивании неизбежно быстро выйдет из строя корзина сцепления ВАЗ 2109. Меняйте подшипник при первых признаках неисправности, иначе неизбежен серьезный ремонт сцепления, включая замену корзины.

Регулировка сцепления не только входит в список регламентных работ ВАЗ 2109, но часто является способом устранения возникающих неисправностей этого механизма.

Вернуться к оглавлению

Когда сцепление требует регулировки

Регулировка сцепления ваз 2114 может потребоваться в следующих ситуациях: Сцепление было полностью заменено. Был выполнен ремонт сцепления с заменой его отдельных элементов. Ход сцепления чересчур большой или наоборот — недостаточный.

Трос сцепления Ваз 2109

Если с двумя первыми причинами все понятно, то в последнем случае следует выполнить несложные замеры. Для этого нужно измерить расстояние между минимальным и максимальным положениями педали (то есть в ситуациях, когда педаль вжата в пол и когда педаль свободно отпущена). Оптимальная величина этого расстояния находится в интервале от 12 до 13,5 см. Если на деле она окажется больше или меньше указанных размеров, то рекомендуется выполнить регулировку.

Если ход сцепления превышает 16 см, то следует немедленно прекратить все поездки на автомашине и как можно скорее выполнить регулировку. Кроме этого, в некоторых случаях слишком большой ход может указывать на сильный износ фрикционных накладок, расположенных на ведомом диске, а также на необходимость их замены.

Регулировка сцепления своими руками

Опытные автовладельцы знают, как отрегулировать сцепление на ВАЗ 2109 самостоятельно. Действительно, в этом нет ничего сложного. Два ключа на 17 и обычная чертежная линейка длиной 30 см — это все, что понадобится для дела. Картер сцепления ВАЗ 2109 открывать не придется, работа посильна даже малоопытному владельцу транспортного средства.

Автомобилисты обычно проверяют регулировку примерно каждые 15 тысяч км пробега или раз в год. При возникновении ощущения увеличенного хода педали осуществляются оперативная проверка и регулировка. Работу следует проводить в следующем порядке:

1. Возьмите слесарную или чертежную линейку и произведите замер расстояния от педали в свободном состоянии до пола салона автомобиля. Обычно эта величина составляет около 20 см. Это будет первый размер.
2. Нажмите на педаль рукой, вдавите ее до отказа. Замерьте расстояние от нажатой педали до пола. Это второй размер.
3. Высчитайте разницу между вторым и первым размерами, и получится величина хода педали. Если результат составляет 125-135 мм, регулировка педали сцепления не требуется. Когда расчетное число не соответствует указанному диапазону, регулировка желательна. Но если ход педали составляет 160 и более миллиметров — надо незамедлительно отрегулировать механизм.
4. Чтобы отрегулировать ход педали, откройте капот, обесточьте электросистему, поставьте автомобиль на стояночный тормоз и на первую передачу.
5. Удерживая одним ключом регулировочную гайку, ослабьте контргайку вторым. Регулировочная гайка расположена в моторном отсеке ВАЗ 2109 на кронштейне привода, установленном на картере КПП. Гайка фиксирует в этом кронштейне оболочку привода, а контргайка защищает ее от отворачивания.
6. Для уменьшения хода педали трос необходимо подтянуть, в этом случае вращайте регулировочную гайку против часовой стрелки, а для увеличения хода — по часовой стрелке.
7. Добейтесь нужного значения хода педали и зафиксируйте новое положение контргайкой.

На этом регулировка закончена. Несколько раз качните педаль и убедитесь в нормативном значении хода. Если он превышает допустимые пределы, повторите процесс регулировки.

Регулировку можно проводить в теплое время года и даже при отсутствии гаража.

Поломка сцепления – одна из неприятностей, которая может подстерегать водителя в дороге. Обычно при этом автомобиль просто прекращает свое движение, при том, что мотор нормально работает. Не всегда такая поломка происходит внезапно, часто пред этим можно наблюдать некоторые признаки скорой поломки.

Устройство фрикционной муфты Ваз 2109 и ее назначение

Любой, уважающий себя автомобилист перед тем, как отрегулировать сцепление на ВАЗ 2109, изучит устройство узла. Это поможет грамотно подойти к решению вопроса и не допустить ошибок.

Процесс подтяжки троса сцепления на автомобиле Ваз 2109

Конструкция с применением механического привода проста и надежна. По сравнению с гидравликой трос нуждается в минимальном обслуживании, а его смена не сопряжена с трудоемкими процессами. Механический привод состоит из следующих элементов:

• Регулируемый трос в оболочке.
• Педаль управления.
• Рычаг вилки выключения муфты.
• Кронштейн крепления наконечника оболочки троса.
• Кронштейн педалей тормоза и муфты.

Механизм служит для передачи усилия от педали к вилке выключения, которая, в свою очередь, отводит фрикционный диск от маховика. Использование тросовой передачи позволяет избежать таких крупных проблем, как протечка жидкости и периодическое удаление воздуха из системы управления муфтой. В этой цепи самое слабое звено – трос, качество которого временами оставляет желать лучшего. Поэтому замена троса на Samara – довольно частое явление.

Между тем, вопрос, как отрегулировать сцепление на автомобиле ВАЗ 2109, остался актуальным и для тросового механизма. Установка нормативных значений гарантирует оптимальную плотность прилегания ведомого диска к плоскости маховика и корзины при включенной муфте. Также конструкция обеспечивает из салона через педаль полное разъединение (выключение) указанных выше деталей.

Признаки и причины неисправности сцепления

Сцепление ВАЗ 2108, 2109, 21099 состоит из корзины, нажимного подшипника, ведущего и ведомого диска. Основными признаками неисправности сцепления считаются пробуксовка сцепления и неполное его выключение:

• При неполном выключении (педаль нажата) наблюдается затрудненное включение передач на работающем двигателе, шумы и треск при переключении передач, большой свободный ход педали сцепления.
• При «пробуксовке» сцепления (педаль отпущена) может ощущаться запах гари в салоне от горения накладок диска сцепления, ухудшится динамика автомобиля, мотор может перегреваться, увеличится расход топлива.

Чаще всего, причиной поломки сцепления ВАЗ 2109 является неправильная эксплуатация автомобиля.Например, если машина «села» в снегу, а вы продолжаете усиленно газовать, или очень любите трогаться с пробуксовкой – все это сокращает срок службы сцепления.

Кроме самого диска сцепления, может выйти из строя и выжимной подшипник – он служит для плавного включения и выключения сцепления. При предельном износе выжимного подшипника можно услышать характерный визг – это верный признак того, что подшипник нужно менять. Причиной отказа сцепления может быть также поломка в механизме его привода, например, обрыв или заедание троса привода сцепления, поломка рычажной системы, утечка жидкости из гидропривода, если сцепление гидравлическое, или другие подобные поломки в приводе.

Кстати, при замене выжимного подшипника на СТО вам могут посоветовать заменить также и диск сцепления. Обычно, если начались проблемы со сцеплением, то лучше заменить все эти детали, потому как замена сцепления весьма тяжела: необходимо снимать коробку передач. Но если кто-то хочет сэкономить на этом, то все детали сцепления можно купить и отдельно.

Для работы будет необходимо следующие:

• ключи на 8, 10, 13, 17 мм;
• динамометрический ключ, торцовая головка на 8 мм;
• домкрат;
• ёмкость для слива масла;
• смотровая яма или подъёмник.
• отвёртка плоская, молоток.

При снятии или установке коробки передач нельзя опирать первичный вал коробки на лепестки нажимной пружины сцепления, чтобы не повредить их.

Какой подшипник сцепления ставить?

Оригинальный номер подшипника сцепления 2108 1601182.

• Pilenga PC-P 2108 — 360 руб.
• Luk 500 0439 20 — 1156 руб.
• Fenox TP2116C3 — 345 руб.

Снимаем «минусовую» клемму с аккумулятора «4», снимаем разъем с датчика массового расхода воздуха (ДМРВ) «2», ослабляем хомут крепления гофры к ДМРВ «3», вынимаем из автомобиля корпус воздушного фильтра «1».

Снимаем тросик сцепления с вилки сцепления. Ослабляем две гайки крепления троса к скобе на коробке передач.

Снимаем защитный кожух сцепления. Отсоединяем провод «массы» и датчик верхней мертвой точки от картера сцепления. Отсоединяем провода от выключателя света заднего хода. Сливаем масло.

Откручиваем 3 болта крепления кронштейна к кузову. Откручиваем гайку крепления растяжки рычага.

Поддомкрачиваем автомобиль. Извлекаем два болта «1» и отсоединяем шаровой шарнир рычага подвески от поворотного кулака. Откручиваем гайку «2» крепления растяжки к рычагу подвески, вынимаем продольную растяжку вместе с рычагом.

Снимаем колесо, откручиваем ступичную гайку и отворачиваем крепление шаровой опоры к поворотному кулаку, затем выводим ШРУС из отверстия подшипника.

Уперев монтировкой в картер коробки передач, впрессовываем внутренний шарнир привода из полуосевой шестерни, для этого резко бьём по корпусу внутреннего шарнира молотком. Выбиваем шарнир из полуосевой шестерни.

Крепление шаровой опоры без привода переднего колеса.

Ослабляем затяжку хомута и отсоединяем тягу привода переключения передач от шарнира выбора передач. Также необходимо подставить подпорку под двигатель, иначе он может опуститься слишком низко и оторвать шланги отопителя салона.

Отвернув болты крепления задней опоры подвески силового агрегата, вынимаем кронштейн подвески из проушин лонжерона кузова.

Ключом «на 17» откручиваем гайку и вынимаем болт левой опоры двигателя. Отвинчиваем три гайки крепления стартера и снимаем стартер.

Ключом «на 19» отворачиваем три болта и одну гайку крепления картера сцепления к блоку цилиндров, отводим коробку передач от двигателя и снимаем ее.

Накидным ключом «на 8» откручиваем шесть болтов крепления кожуха сцепления к маховику. Чтобы болты легко отвернулись, простукиваем их головки медным молотком. Для отворачивания болтов можно также воспользоваться головкой «на 8».

Снимаем ведомый и ведущий диски сцепления. Проверяем степень износа фрикционных накладок. Если головки заклёпок углублены менее чем 0,2 мм, поверхность фрикционных накладок замаслена или ослаблены заклёпочные соединения, диск необходимо заменить. Трещины или механические повреждения на деталях ведомого диска не допускаются.

Если при визуальном осмотре обнаружено ослаблении заклепочных соединений деталей корзины сцепления и ведущего диска, то следует заменить ведущий диск сцепления в сборе.

Смазываем посадочное место выжимного подшипника на валу, а также направляющие вилки сцепления, затем устанавливаем подшипник.

Ставя сцепление, ориентируем ведомый диск выступающей частью в сторону ведущего диска и вставляем центрирующую оправку.

Вводим оправку в отверстие коленчатого вала и в этом положении закрепляем ведущий диск сцепления, равномерно (по одному обороту за проход) затягивая болты. Болты закручиваем не более чем на один оборот каждый, чтобы не деформировать фланец ведущего диска сцепления. Собираем всё в обратной последовательности.

По просьбе моего друга Миши ( smalk ) Выкладываю краткую инструкцию по замене сцепления на ВАЗ 2108,09,099,13,14,15. Работы проводились с моей машиной мною с 9.30 до 13.00.

И так начнем: Отсоединяем АКБ. (На инжекторных машинах снимаем корпус воздушного фильтра) Снимаем левый брызговик двигателя. Расконтриваем и откручиваем ступичные гайки с обоих сторон. Поддомкрачиваем и откручиваем левое колесо. Откручиваем два болта крепления шаровой. Выводим привод из ступицы.

Замена сцепления на ВАЗ 2109/21099 без снятия КПП

Проводить замену сцепления ВАЗ 2109/21099 без снятия КПП достаточно сложно. Вы не найдёте инструкций и рекомендаций в руководстве по эксплуатации автомобиля на эту тему. Данные рекомендация основана на опыте автолюбителей, которые делятся своим опытом замены сцепления.

Основная проблема при замене сцепления заключается в том, что не у каждого автомобилиста имеется эстакада, яма, а тем более подъемник, и надо сделать так, чтобы массивная КПП не упала на землю. А поднимать ее проблематично, так как подлезть под машину с ней невозможно. Все действия по снятию КПП почти не отличаются от выше приведенной инструкции, за исключением нюансов:

1. Приобретите в магазине два болта с верхнего рычага передней подвески «классики». У них резьба точно такая же, как и на тех болтах, которыми стянута коробка и блок ДВС.
2. Вкрутите их сверху, только после этого, небольшим ломиком или отверткой, начинаем рассоединять узлы. Задняя часть коробки после отодвигания ляжет на поперечную тягу, а между картером сцепления и маховиком образуется зазор – около 15 сантиметров.
3. Через образовавшуюся щель снимается выжимной подшипник, выкручиваются болты на корзине.

А вот установка немного отличается от того процесса, который показан в инструкции:

1. Поставьте новый выжимной на свое место. Затем на маховик устанавливается диск и поверх него корзина.
2. Наживите болты буквально на пару оборотов, но не затягивайте!
3. Аккуратно начинайте насаживать первичный вал на шлицы в диске.
4. Потом коробку отодвигаем назад и проводим затяжку болтов на корзине. Затяжка болтов крепления корзины происходит только лишь после установки коробки на свое место.
5. После этого можно ставить КПП и затягивать на ней болты.

При замене сцепления без снятия КПП на автомобиле ВАЗ 2109/21099, центровать диск не нужно!

Меняем сцепление на ВАЗ-2110 со снятием коробки и не снимая КПП

ВАЗовское сцепление — механизм довольно надёжный и проверенный в течение почти 50 лет на наших дорогах. Фиатовские инженеры приложили массу усилий для доводки конструкции, но они и подумать не могли, что практически тот же механизм будет успешно использоваться спустя почти полвека на переднеприводной машине.

Диагностика сцепления на ВАЗ-2110

ВАЗ-2110 получил механизм от восьмёрки и девятки практически без изменений, были подкорректированы только прижимные силы, которые соответствуют крутящему моменту двигателя.

Тем не менее всякому сцеплению есть свой срок. Ресурс узла сильно зависит от стиля вождения и условий эксплуатации. А кроме того, от завода изготовителя комплекта. Кстати, менять сцепление в сборе из-за вышедшего из строя ведомого диска или выжимного подшипника вовсе не обязательно, это дорого.

Но и замена любого элемента механизма, как и всего сцепления целиком, на СТО обойдётся не менее 3-5 тысяч рублей , не считая стоимости материалов. Поэтому есть смысл заняться ремонтом самостоятельно. Это не самая простая операция, но вполне доступная даже для начинающего водителя.

Комплект сцепления: корзина, диск, подшипник и оправка.

Признаки неисправности

Перед тем, как снимать сцепление на ВАЗ-2110, необходимо выяснить его состояние по признакам:

1. Сцепление буксует . Это подразумевает, что при изменении оборотов двигателя, часть крутящего момента теряется при пробуксовке фрикциона ведомого диска — обороты растут, а тяги нет. Вариантов может быть несколько — либо износились фрикционные накладки ведомого диска, либо нарушена регулировка свободного хода педали сцепления. Замена диска нужна в первом случае.
2. Сцепление ведёт . При полностью выжатой педали сцепление не выключается. То есть часть крутящего момента ещё передаётся на КПП, ведущий и ведомый диски не размыкаются. В этом случае поможет либо регулировка того же свободного хода педали, либо замена выжимного подшипника, корзины сцепления, если регулировка не дала результатов.
3. Сцепление вибрирует .Наблюдаем вибрации в области КПП на определённых оборотах или постоянно. В этом случае сцеплению необходима замена, скорее всего, вышла из строя корзина.
4. Сцепление шумит .Повышенный шум при нажатии на педаль, посторонние звуки при переключении передач. Вероятнее всего, вышло из строя либо все сцепление в сборе, либо корзина или выжимной подшипник. Необходима замена комплекта.

При появлении одного из этих симптомов и, убедившись в том, что регулировка не даёт результатов, приступаем к разборке сцепления своими руками, чтобы не тревожить специалистов, время и труд которых обойдётся нам круглую сумму. Сами же мы сможем заменить сцепление в сборе за час, максимум два.

Замена сцепления на ВАЗ-2110 без снятия КПП

Как правило, сцепление десятки, как и других переднеприводных машин ВАЗ, проводят без снятия коробки передач.

Полный демонтаж КПП необходим в тех случаях, когда мы имеем проблемы с включением передач или с редуктором. Демонтируя коробку полностью, работы прибавляется чуть ли не вдвое, приходится сливать масло, снимать полуоси и проводить массу других работ. Поэтому если нас не тревожит КПП, снимать её не станем.

Условия

Менять сцепление удобнее всего на подъёмнике, смотровой яме или на эстакаде. Можно справиться и в полевых условиях, но это, естественно, неудобно и долго.

Для работы нам будет необходим стандартный набор инструментов, домкрат, несколько деревянных проставок и оправка, без которой не удастся установить ведомый диск. Эта оправка повторяет по форме первичный вал КПП и центрирует диск по отношению к маховику.

Точный алгоритм замены

Работу проводим в такой последовательности:

Отключаем минусовую клемму АКБ, снимаем колодку проводов с датчика массового расхода воздуха.

Снимаем «минус» аккумулятора и разъём с ДМРВ.

Выкручиваем верхний болт стартера.

Откручиваем болт 1 крепления стартера.

Растяжку снимаем вместе с рычагом.

Выворачиваем болты реактивной тяги.

Снимаем тягу привода управления.

Подставляем чурку, чтобы двигатель не оторвал шланги отопителя салона.

Отводим коробку и кладем её на пол.

Подшипник (1) меняем однозначно, пружины (2) и накладки (3) изношены – диск под замену, поверхность корзины (4) переживёт ещё один диск.

Особенности

Заодно проверяем состояние маховика.

Далее действуем по обстановке. Если необходима замена всего сцепления в сборе, откручиваем корзину от маховика и устанавливаем новый комплект . Для правильной установки ведомого диска нам понадобится оправка, о которой мы уже говорили. При установке необходимо наживить болты крепления новой корзины, затем вставить оправку в ведомый диск и попасть в маховик. Таким образом мы соблюдаем соосность первичного вала КПП и маховика.

И только после этого можно затягивать болты крепления корзины сцепления. Сборка проводится в обратном порядке.
