Когда производится ремонт двигателя, владельцы авто часто спрашивают, какой зазор должен быть на поршневых кольцах. Этот вопрос распадается на два отдельных. Как для компрессионных, так и для маслосъёмных поршневых колец нормируются два параметра – вертикальный (осевой) зазор и величина зазора в замке. Оба параметра должны находиться в определённых пределах, но заметим сразу, что слишком большой осевой зазор, равно как чрезмерный зазор в замке – это ерунда по сравнению с тем, что будет, если установить кольцо с очень малым концевым зазором. В последнем случае, конечно, речь шла о зазоре в замке – по-другому его называют «концевым», и об этой величине мы должны рассказать подробней.

Зачем на поршне три кольца?

Два верхних кольца, устанавливаемых в канавки поршней, нужны для поддержания компрессии. На рисунке эти элементы обозначены цифрами «1» и «2». А нижнее кольцо, обозначенное как «3», является маслосъёмным:

Меньше, чем 3 кольца на поршне, в 4-тактных ДВС не используется

При работе двигателя происходит разогрев деталей, от нагрева металл расширяется, а величина всех зазоров уменьшается. Если зазор между концами кольца будет меньше, чем рекомендовано изготовителем, то после прогрева такое кольцо царапает стенки цилиндра. Замеры нужно производить без разогрева детали, причём само кольцо обязательно помещают в цилиндр:

Промер зазора нельзя выполнить, не имея доступа к блоку цилиндров

Чтобы узнать величину зазора, используют специальные щупы (планки). Обычно рекомендуемые величины находятся в следующих пределах: 0,2-0,5 мм. И всё же, обязательно сверьтесь с документацией!

Все знают, какой зазор является рекомендуемым для двигателей ВАЗ: на поршневых кольцах, создающих компрессию, он должен быть равен 0,25-0,4 мм (не меньше 0,25 мм). Для маслосъёмных колец подходят другие значения – 0,25-0,5 мм. Как видите, нижний предел здесь является одинаковым, но это верно не для всех ДВС.

Часть 5 Lada Капитальный ремонт ВАЗ 2107 (1600) Подготовка поршневых колец к установке

Зазор в замке

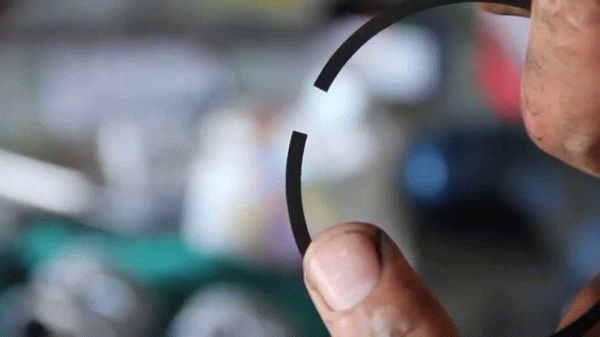

Прорезь в поршневом кольце принято называть замком. Этот зазор необходим, но он создает и очевидную проблему – в этом месте газы из цилиндра могут спокойно проникать в картер. Поэтому он должен иметь минимальную ширину при сборке, но не нулевую – из-за неравномерности теплового расширения цилиндра, кольца и поршня замок может свестись, после чего кольцо сломается.

Для каждого конкретного двигателя, исходя и из материалов, и из рабочего диапазона температур задается минимальный тепловой зазор в замке – при сборке мотора проверяем зазор в замке, чтобы он был не меньше нижнего порога номинала.

Износа кольца и цилиндра приводит к тому, что кольцо «расходится», зазор в замке растет, как растут и потери давления и масло проникает в камеру сгорания. Исходя из этого, задается максимальный размер зазора, при превышении которого кольцо заменяется новым.

Сравним величины номинального зазора для разных двигателей:

• ВАЗ-2108: 0,25-0,45 мм;
• ГАЗ-24: 0,25-0,6 мм;
• Honda CR-V (мотор K20A4): 0,2-0,35 мм.

О чем нам говорят эти цифры? Минимальный предел зазора в замке нового кольца у отечественных двигателей близок, но вот максимальный выше в моторе с меньшей степенью форсировки: потери давления при этом сохраняются терпимыми. У японского же мотора материалы подобраны лучше, охлаждение верхнего кольца эффективнее, поэтому снижается минимальный размер, и «вольностей» при сборке допускается меньше. Максимальный предел при дефектовке отличается – на моторах ВАЗ он составляет 1 мм, ГАЗ – 1,2 мм, у «Хонды» же верхнее компрессионное кольцо считается изношенным уже при зазоре 0,6 мм, с каким еще можно было бы собирать новый мотор двадцать четвертой «Волги».

Рекомендуем: Можно ли промыть систему охлаждения кока-колой или лимонной кислотой?

Зазор в замке – это важный показатель при дефектовке мотора. Заводя кольцо на разную высоту, где цилиндр изнашивается по-разному, можно без нутромера узнать степень износа: в верху, где кольцо не соприкасается со стенками, цилиндр сохраняет номинальный диаметр, и именно в этом месте зазор в замке отображает износ кольца. Опускаясь ниже, кольцо расширяется, указывает на увеличение диаметра цилиндра ближе к середине, затем снова сужается. Грубо, но достаточно показательно рассчитываем разницу в диаметрах цилиндра на разной высоте, отталкиваемся от измеренного зазора.

Предположим, номинальный диаметр цилиндра – 78 мм, что соответствует окружности 122,522 мм. Измеренный зазор в замке при установке кольца вверху – 0,4 мм, длина самого кольца – 122,122 мм. Теперь опускаем его к центру цилиндра и измеряем зазор 0,8 мм – из окружности 122,922 мм получаем диаметр 78,25 мм. Такой метод не учитывает то, что цилиндр становится бочкообразным или яйцевидным, и в середине кольцо прилегает к стенкам не всей поверхностью. Тем не менее, изменение зазора в замке указывает нам, что проблема двигателя не в износе колец, которые просто заменить: потребуется расточка цилиндров.

Техника промера

Выше не было сказано, что такое вертикальный или осевой зазор. Суть этого параметра станет ясна в ходе выполнения действий:

1. Поднесите кольцо к боковой поверхности цилиндра;
2. Установите кольцо внешней стороной в ту прорезь, которая для него предназначена;
3. При помощи комплекта щупов определите величину зазора (см. рис.).

На схеме показано, как нужно измерять вертикальный зазор.

Именно так всегда промеряют осевой зазор колец

Теперь определим, какой зазор остаётся на поршневых кольцах между концами, если они, то есть кольца, находятся внутри цилиндра. Само кольцо погружают в моторное масло, а затем его нужно сдвигать по стенкам одного из цилиндров – того же, где оно будет «трудиться»:

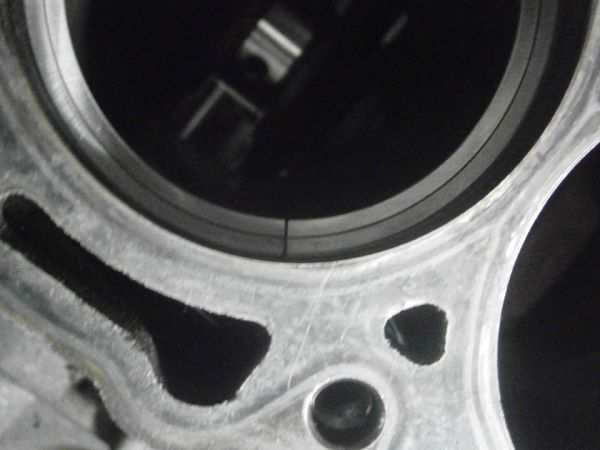

Зазор промеряют, когда кольцо зажато стенками цилиндра

Для выполнения этой операции обычно используют поршень, если последний уже был демонтирован. Смысл в том, чтобы довести кольцо примерно до того уровня, на котором оно находится при работе мотора. Допустим, расточка блока производилась недавно. Тогда кольцо перемещают вниз на 3-5 мм (этого достаточно). А дальше, используя комплект щупов, операцию доводят до завершения.

Моторное масло, используемое для смазки колец, может быть любым. В двигателе успешно сгорает всё!

Номиналы для разных ДВС Lifan

При установке новых моторных колец, не имеющих внешних дефектов, промер осевых зазоров проводить не обязательно. Как раз потому в литературе по ремонту значения этих зазоров не приводят. А вот зазор в замке кольца нужно измерять и оценивать, пользуясь рекомендациями изготовителя. Ниже перечислены предельные значения зазоров в замке.

Solano 620

Мотор седана Solano 620-й модели – это аналог двигателя Toyota 4A-FE, объём которого равен 1,6 л. Так что будем пользоваться рекомендациями этой компании (Toyota):

• Верхнее компрессионное: 0,250 – 0,450 (1,050);
• Нижнее компрессионное (AE-92, AT-180): 0,150 – 0,400 (1,000);
• Нижнее компрессионное (AE-101, AT-190): 0,350 – 0,600 (1,200);
• Маслосъёмное: 0,100 – 0,500 (1,100).

В скобках указано предельное максимальное значение. При его превышении нужно проводить капремонт – растачивать блок и так далее.

Кроссовер X60

Здесь у нас находится двигатель, как в кроссовере Toyota RAV4 (1,8). Поэтому снова воспользуемся рекомендациями фирмы Toyota:

• Верхнее компрессионное: 0,250 – 0,450 (1,050);
• Нижнее компрессионное: 0,350 – 0,600 (1,200);
• Маслосъёмное: 0,150 – 0,500 (1,050).

Надеемся, вопросов здесь не возникнет. Значения подходят для двигателя 1ZZ-FE (1,8 л).

Функции поршневых колец

Поршневые кольца предназначены выполнять функции:

1. Герметизация поршневого пространства, с сохранением давления верхними компрессионными кольцами.
2. Отвод тепла от стенок гильзы.
3. Снижение расхода масла.

Проверка зазора в замках внутри цилиндров

Замок поршневого кольца — стык между двумя концами, которые способны сжиматься до сотых частей миллиметра. Концы имеют прямой или косой срез, при прямоугольном сечении профиля.

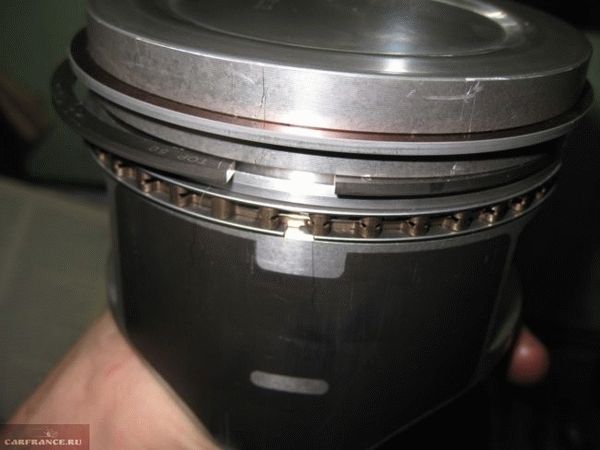

Укладывая кольца в канавки, стыки размещаются под углом 120° (если 3), а при двух кольцах — под 180°, что ограничивает просачивание газов, масла в картер, под поршень.

Маслосъёмные кольца предназначены снимать со стенок цилиндра излишки моторной смазки. Рассчитаны оставлять на зеркале тонкий слой плёнки, настолько малый, что измеряется микронами. Конструкция предусматривает радиальные, сквозные щели, через которые снимаемое со стенок масло сливается в картер.

Выпускаются из литого чугуна с прорезями или расширителями. Представляют два кольца (верхний, нижний), пару радиальных или осевых расширителей.

О тепловом зазоре

Общим элементом колец считаются замки, поскольку целевая задача компенсировать тепловое расширение во время работы. Замки претерпевают давление газов, температурные нагрузки, другое инертное воздействие. Это напряжение берёт на себя мизерное расстояние между концами колец.

Для чего же нужен тепловой фактор?

Представим отсутствие зазора между пролётами мостов, железнодорожных рельсов или компенсаторов на магистральных трубопроводах. Солнечный нагрев, расширение, например металла рельсов, не имеющих зазора при укладке, приводит к неизбежному их изгибу со всеми вытекающими последствиями.

В случае с поршневыми кольцами, отсутствие стыкового зазора приводит к поломке и поршня.

Итак, свободное вращение колец исключает стыковые соприкосновения внутри канавки поршня. Конструкция предусматривает разрезы, упреждающие заклинивание от перегрева. Эта особенность способствует плотному касанию к зеркалу цилиндра.

Допускаемый интервал стыка не превышает 0,3-0,6 мм. При малом зазоре стыка, например 0,2 мм, нагретые детали способны оставлять задиры на цилиндре.

Кстати, предпочтение отдаётся деталям с косыми срезами концов. Прямые концы обладают большим давлением на стенки, что преждевременно выводит из строя гильзу, способствуя утечке масла.

Замена поршневых колец

На автомобилях ВАЗ, впрочем, как и на всех других моделях легковых автомашин, одни лишь поршневые кольца целесообразно менять только в том случае, если:

• в цилиндрах нет выработки;
• не имеет следов повреждения их внутренняя поверхность.

При значительном износе гильз требуется их расточка, а если до этого уже был последний размер, требуется перегильзовка блока цилиндров. Заменить ПК можно на любом вазовском моторе, не снимая ДВС, для этого потребуется снятие ГБЦ и масляного картера. ПК меняют в том случае, если зазор в стыках у них не превышает 1 мм.

Для примера рассмотрим замену поршневых колец на автомобиле ВАЗ-2114 с 8-клапанным ДВС, такую работу необходимо проводить на яме или автоподъемнике:

• выключаем зажигание, ставим КПП на нейтральную передачу, скидываем с АКБ минусовую клемму;
• сливаем тосол, снимаем корпус воздушного фильтра вместе с патрубком (гофрой инжектора);
• снимаем клапанную крышку, распредшестерню, ослабляем ремень ГРМ и отводим его в сторону;
• отсоединяем от ГБЦ вв провода, патрубки системы охлаждения, откручиваем болты головки;
• раскручиваем гайки приемной трубы глушителя;
• полностью освобождаем ГБЦ от всех креплений, которые мешают ее снять, производим съем головки блока;
• если под двигателем есть защита, демонтируем ее;
• подставляем емкость под поддон двигателя, отворачиваем пробку на картере, сливаем масло;
• снимаем нижний лючок корпуса КПП (три болтика);
• головкой с воротком на 10 или торцевым ключом откручиваем все болты масляного поддона;
• демонтируем поддон, снимаем маслоприемник;
• отворачиваем гайки шатунов, снимаем нижние шатунные крышки, аккуратно выбиваем поршни с шатунами наверх. Поршни следует выбивать через выколотку из мягкого металла или через деревянный брус. Сначала нужно аккуратно выбить шатунный болт, не повредив на нем резьбу, затем выколотку наставить на торец шатуна – ни в коем случае нельзя бить по вкладышам или посадочному месту под ними;
• шатуны рекомендуется вынимать по одному, и сразу же на них наживлять крышки, между собой крышки путать нельзя, они назад ставятся строго по своим местам, и обязательно замок к замку;
• снимаем с поршней ПК, обломком старого кольца чистим поршневые канавки до чистого металла. Обязательно проверяем чистоту канавки по кругу, кокса в ней оставаться не должно;
• устанавливаем в канавки новые кольца, начинаем с нижнего МПК, затем ставим среднее компрессионное ПК, и в последнюю очередь верхнее. Для установки можно воспользоваться специальным приспособлением, но все же кольца удобнее ставить руками. Если МПК чугунные, их нельзя гнуть по своей оси, можно только аккуратно раздвигать. Компрессионные кольца выгибать тоже нужно аккуратно, по минимуму;
• устанавливаем на место поршень с помощью специальной оправки, забиваем деревянной ручкой молотка либо латунной или бронзовой выколоткой;
• ставим по одному поршню-шатуну, и тут же крепим на каждый шатунную крышку. Затяжку гаек шатунов следует выполнять динамометрическим ключом, усилие – от 4,5 до 5,5 кг;
• затем ставим все на место – маслоприемник, поддон двигателя, головку блока. Заливаем в радиатор тосол, масло в картер, для проверки запускаем мотор. После замены ПК ДВС может поначалу дымить и расходовать масло – движок необходимо обкатать приблизительно 2 тыс. км. Бывает так, что при кажущемся нормальном состоянии гильз ДВС продолжает дымить даже после замены колец после обкатки. В таком случае придется растачивать цилиндры и устанавливать ремонтную поршневую группу.

Рекомендуем: Плюсы и минусы чип тюнинга дизельного двигателя

Требования к тепловому зазору

Функциональные требования к тепловому зазору предусматривают:

• Отвод тепла от поршня в момент воспламенения смеси . В противном случае поршень выгорит под температурой камеры сгорания.
• Функция уплотнения поршневого пространства . Появляющееся давление должно равномерно прижимать кольца к стенкам цилиндра. Достижение такового прикасания требует установки правильного расстояния.
• Требования к маслосъёмным кругам , отвечающим за подачу нужного количества смазывающего материала. Соблюдение этого правила сохраняет расход масла, бензин на уровне заводских норм.

Параметры

Выставленные зазоры на кольцах

Установленный зазор должен соответствовать 0,6-0,3 мм, а боковой между стенкой не превышать 0,08-0,04 мм.

Это интересно: Подбор амортизаторов Bilstein по автомобилю

Величина исходит из того, что отработанные газы действуют на кольца с внутренней стороны канавки, прижимая их к стенке. Согласованное функционирование компрессионных, маслосъёмных колец позволяет получить полное сгорание смеси. Зависит это от укладки их в канавку поршня.

Стало быть, малая величина между концами после прогрева приведёт к задирам зеркала цилиндра.

Зазор измеряется щупом и регламентируется величиной 0,2-0,5 мм . Для двигателей модели ВАЗ на уплотнительных кольцах предусмотрена величина 0,25-0,04 мм . Маслосъёмные имеют 0,25-0,5 мм .

Первое кольцо сверху (компрессионное), как нагруженное из легированного чугуна подвергается напылению хромом. Пористое покрытие этого металла способно удерживать необходимую массу моторного масла.

Плазменное нанесение на кольца слоя молибдена способствует износостойкости, низким показателем трения с цилиндром.

Памятка

Замок на сепараторе покрашен в голубой цвет

Подбирая ремонтный размер, нужно руководствоваться обозначением продукции, включая модель двигателя, номер комплекта, размер изделия. Дополнительно проверяется маркировка, которая находится в определённом месте продукции (близко к концу). Тщательно рассматриваются расширительные пружины со шлифованной поверхностью.

Как проверить тепловой зазор поршневых колец: рекомендации специалиста

При капитальном ремонте двигателя очень часто возникают вопросы о выборе правильного теплового зазора. Поршневые кольца с слишком большим зазором в замке и по оси будут работать неправильно. Но еще хуже, если зазор был взят слишком маленьким. В этом случае двигатель долго работать не будет и уже через несколько тысяч километров вновь попросится на переборку. Давайте поговорим о том, как правильно подобрать тепловой зазор поршневых колец и каким он, собственно, в идеале должен быть.

Общие сведения и понятия

Поршень состоит из трех колец, каждое из которых выполняет свою определенную функцию. Два верхних служат для поддержания компрессии в двигателе. Если они залегают или достигают критической отметки по износу, то падают динамические характеристики ДВС, увеличивается расход масла и возникают другие проблемы. Нижнее кольцо называется “маслосъёмным”. Из названия вполне понятно его назначение в процессе работы силового агрегата. При работе двигателя внутреннего сгорания металлические детали расширяются. По этой простой причине тепловой зазор поршневых колец уменьшается. Если он изначально был подобран неверно, то есть меньше допустимого, то при достижении рабочей температуры мотора поршень будет царапать стенки цилиндра.

Каков тепловой зазор поршневых колец ВАЗ?

Прежде чем перейти непосредственно к цифрам, хотелось бы отметить, что замер зазора должен выполняться на непрогретой детали. При этом обязательно следует помещать кольцо в цилиндр. Для определения параметра используются специальные щупы или планки. В большинстве случаев допустимое значение зазора колеблется от 0,25 до 0,5 мм.

Но в зависимости от типа мотора и его модификации эти данные могут отличаться, поэтому предварительно рекомендуется свериться с документацией ДВС.

Какой тепловой зазор поршневых колец должен быть на автомобилях ВАЗ? Для компрессионных колец он должен быть в диапазоне 0,25-0,4 мм, а для маслосъёмного кольца – 0,25-0,5 мм. Опять же, эти показатели могут несущественно отличаться, поэтому необходимо ориентироваться на конкретную модель двигателя.

Технология выполнения замеров

Первое, что необходимо сделать, это поднести кольцо к боковой части цилиндра. Затем его внешнюю часть поместить в отведенную канавку. Дальше понадобится комплект планок, с помощью которых и определяется зазор. Если же кольцо находится непосредственно внутри цилиндра, то замеры необходимо проводить отдельно, так как расстояние между концами может изменяться. Первое, что необходимо сделать, это поместить поршневое кольцо в моторное масло. Качество последнего особого значения тут не имеет, так как в процессе эксплуатации сгорит абсолютно все. Дальше кольцо сдвигается по стенке цилиндра. Причем это необходимо делать только в том цилиндре, где это кольцо будет в дальнейшем использоваться. Особенно удобно выполнять такой расчет, если поршень уже демонтирован.

В случае недавней проточки блока достаточно сдвинуть кольцо на 3-5 мм, примерно на то место, где оно будет находиться в процессе эксплуатации ДВС. После этого используем комплект щупов (планок) и получаем необходимые значения.

Пользуйтесь “мануалом”, когда подбираете зазор поршневых колец. Дизель “Форд Эскорт” 1,6, к примеру, должен иметь зазор 0,3-0,5 мм для верхних компрессионных колец и 0,2-0,45 мм для маслосъёмного.

Комплексный ремонт ЦПГ

Так называемая “капиталка” двигателя подразумевает полную дефектовку цилиндро-поршневой группы, ведь именно она подвержена наибольшим тепловым нагрузкам в процессе работы. Следовательно, поршни, компрессионные и маслосъёмные кольца также подвергаются повышенному износу. В некоторых случаях, когда кольца еще не достигли критического износа, их оставляют. На большинстве современных ДВС зазор в 1 мм считается уже критическим, и в этом случае необходима замена колец. Так вот, при капремонте двигателя рекомендуется поменять все кольца на поршнях, даже если они еще и подходят. Нужно это для того, чтобы через 50 000 километров опять не разбирать мотор.

Тепловой зазор поршневых колец УМЗ-4216

Стоит также понимать, что далеко не всегда зазор для первого и второго компрессионного кольца одинаков. Ярким примером тому служит отечественная тяжелая техника. К примеру, тепловой зазор поршневых колец “КамАЗ” должен выглядеть следующим образом:

• первое компрессионное кольцо – 0,20-0,40 мм (новое);
• второе – 0,30-0,50 (новое);
• маслосъёмное 0,25-0,50 (новое).

При этом допустимый износ для всех типов колец не должен превышать 1 мм. Даже 0,9 мм уже можно считать критическим. Хотя нередко и без разборки ЦПГ понятно, что кольца просятся на замену.

Повысился расход масла

Большинство современных производителей автомобилей увеличивают зазоры поршневых колец в своих двигателях. Если для некоторых типов ДВС критическим является 1 мм, но на новом моторе от “БВМ” или “Ауди” 1-2 мм – это зазор новых колец двигателя без пробега. Тут необходимо разобраться с одним немаловажным моментом. Дело в том, что при сгорании топливно-воздушной смеси образуются газы, которые попадают в канавку поршня. Соответственно, они начинают создавать давление с внутренней стороны кольца, обеспечивая его прижим к стенке цилиндра. Именно поэтому при работе ДВС на холостых и малых оборотах прижимное усилие не такое большое, как при высоких нагрузках. Обусловлено это тем, что количество газов в камере сгорания существенно отличается.

Второе компрессионное кольцо отчасти выполняет задачу маслосъёмного, снимая пленку с цилиндра. Если оно изношено, то расход смазки увеличивается в разы, особенно на холостых и малых оборотах двигателя.

Тепловой зазор поршневых колец ВАЗ-21083

Отечественный автомобиль 2108, более известный как “восьмерка” или “зубило”, не может похвастаться крайне надежным двигателем. Хотя он при должном обслуживании и бегает достаточно много. Тем не менее при капитальном ремонте необходимо особое внимание уделить тепловому зазору. Многие не придают этому значения и оставляют старые кольца. Но такой капитальный ремонт не принесет ожидаемых результатов, особенно если переборка двигателя выполнялась из-за повышенного расхода масла.

Тут есть несколько характерных особенностей. В частности, максимально допустимый зазор во всех кольцах – всего 0,15 мм.

При этом номинальный для 1-го компрессионного составляет 0,04-0,075 мм, для второго – 0,03-0,065 мм, а для маслосъёмного – 0,02-0,055 мм. Тут необходимо добиться очень высокой точности. Наиболее оптимальный вариант – промерить канавки на поршне и кольца. Для этого можно воспользоваться микрометром и набором щупов. Замеры на поршне необходимо выполнять в нескольких местах по окружности.

Несколько важных нюансов

От того, насколько правильно будет подобран тепловой зазор поршневых колец дизельного двигателя или бензинового, зависит ресурс работы цилиндро-поршневой группы и, собственно, колец. Появление задиров вследствие трения колец о цилиндр приводит к потере не только компрессии, но и геометрии.

Приятного в этом мало, так как для восстановления рабочего состояния понадобится шлифовка, а в самых запущенных случаях – расточка блока цилиндров.

Если происходит радиальный износ колец, то существенно ухудшается герметизация в камере сгорания. Это приводит к ухудшению динамики двигателя и повышенному расходу моторного масла.

Чем плох маленький зазор

Казалось бы, что для достижения хорошей компрессии необходим зазор как можно меньше. В этом случае и масло сгорать не будет. Все это верно лишь отчасти. Дело в том, что если при расширении зазор станет меньше допустимого, то произойдет нарушение теплообмена. Отчасти это обусловлено повышенным трением колец о цилиндр. В итоге появляются задиры, ускоряется износ цилиндра и кольца. В конце концов компрессионные кольца не создают должного давления, а маслосъёмные оставляют масло на цилиндрах. Спустя некоторое время теряется мощность двигателя, возрастает расход смазочного материала и ухудшается стабильность работы ДВС.

Подведем итоги

Как вы видите, крайне важно знать, какой необходим зазор поршневых колец для определенного типа двигателя. Каждый производитель указывает номинальные и допустимые значения. Их и рекомендуется придерживаться. Если при проведении капитального ремонта кольцо изношено, скажем на 50%, то его лучше заменить на новое. Не так страшен увеличенный, нежели уменьшенный зазор. Из-за последнего повышается температура в камере сгорания, наносятся механические повреждения цилиндру. Все это в дальнейшем выливается в серьезные затраты. Чтобы ничего подобного не случилось, необходимо правильно подбирать зазор поршневых колец и руководствоваться только проверенными источниками. В инструкции по эксплуатации и ремонту каждого автомобиля указаны необходимые вам данные, их и стоит применять на практике.

Какой зазор должен быть на поршневых кольцах

Двигатель внутреннего сгорания фактически является тепловой машиной. В процессе работы такого двигателя целый ряд нагруженных деталей в конструкции ЦПГ и ГРМ подвергается температурному расширению в результате значительного нагрева. По этой причине для нормальной работы ДВС в отдельных конструкциях предусмотрена самостоятельная регулировка теплового зазора клапанов (при отсутствии гидрокомпенсаторов).

Читайте в этой статье

Какой зазор должен быть на поршневых кольцах

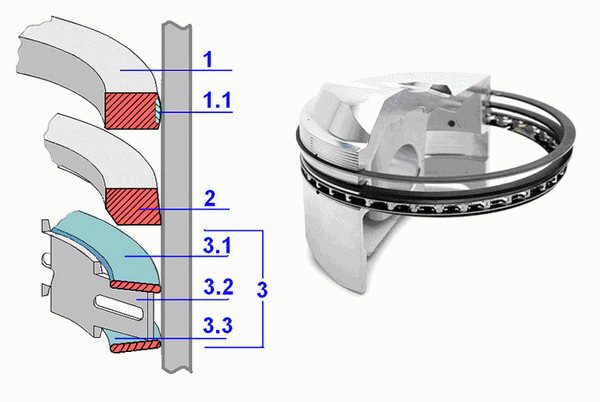

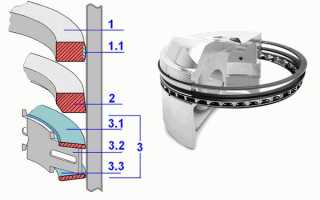

На поршень устанавливается два типа поршневых колец:

• компрессионные кольца;
• маслосъемные кольца;

Также компрессионные кольца делятся на верхнее компрессионное и нижнее компрессионное кольцо. Задачей данных колец является герметизация камеры сгорания и предотвращение прорыва значительной части отработавших газов в картер двигателя. Маслосъемные кольца осуществляют снятие излишков моторного масла со стенок цилиндра, благодаря чему масло не попадает в камеру сгорания в избыточном количестве.

Такой ремонт обычно предполагает расточку блока цилиндров, установку ремонтных поршней и колец. Указанный тепловой зазор является допуском, который учитывает расширение детали с нагревом, то есть когда происходит изменение определенных параметров. Допустимый зазор между поршнем и цилиндром является таким зазором, при котором наблюдается нормальная работоспособность всех элементов. Детали весьма плотно подогнаны друг к другу, но при этом не происходит их повреждения и заклинивания.

Другими словами, допустимый зазор поршневых колец позволяет после теплового расширения добиться такого теплового пространства (зазор между поршнем и цилиндром), при котором плотно прижатые к стенкам цилиндров поршневые кольца создают надежное уплотнение. При этом расширившиеся под воздействием высокой температуры кольца должны сохранять подвижность в канавках на поршне и создавать надежное уплотнение, при этом не препятствуя нормальному перемещению поршня. Параллельно с этим поршневые кольца должны эффективно отводить избытки тепла от нагретых поршней.

Поршневое кольцо не является цельным, так как имеет разрез (замок). Благодаря указанному разрезу удается избежать заклинивания при нагреве и достичь упругости кольца для плотного прижатия к стенкам цилиндра. После установки кольца на поршень и помещения поршня в цилиндр образуется зазор в замке поршневых колец. Такой зазор составляет 0.3- 0.6 миллиметра.

Замок поршневого кольца может быть выполнен в виде прямого или косого среза. Замок с прямым разрезом менее предпочтителен, так как в области краев среза создается сильное давление на стенки цилиндра. Данная особенность конструкции замка вызывает ускоренный износ зеркала цилиндров, после чего происходит утечка газов и повышается расход масла на угар. Увеличение зазора поршневого кольца от допустимых параметров ухудшает уплотнение. Уменьшение зазора колец может привести к их разрушению, заклиниванию или образованию задиров на стенках цилиндров.

Поршневые кольца двигателя

В двигателе внутреннего сгорания (ДВС) поршневые кольца (ПК) служат для уплотнения между стенками цилиндра (гильз) и поршнем, за счет них создается компрессия в цилиндрах. Если при сборке в мотор забыть поставить ПК, двигатель не заведется, так как не будет обеспечено необходимое сжатие рабочей топливовоздушной смеси.

Рекомендуем: Превышение уровня масла в моторе — какие последствия может иметь

В легковых автомобилях на каждом поршне стандартно устанавливаются по три кольца – два компрессионных и одно маслосъемное, причем, маслосъемные ПК могут быть наборными, то есть, состоять из нескольких элементов. Компрессионные поршневые кольца (КПК) служат для создания компрессии в цилиндрах, всегда изготавливаются из высокопрочного чугуна с различными присадками. Наибольшей прочностью обладает верхнее КПК, так как оно работает в самом тяжелом температурном режиме и испытывает максимальные нагрузки.

Маслосъемные поршневые кольца двигателя (МПК) нужны для отвода масла от стенок цилиндров, если кольца не будут выполнять свою функцию, двигатель будет расходовать масло. МПК могут быть как чугунными, так и стальными, причем, чугунные ПК почти всегда изготавливаются цельными, а вот стальные маслосъемные кольца бывает только наборными (составными). Стальное МПК на один цилиндр состоит из:

• двух пружинных стальных колец;
• осевого расширителя;
• радиального расширителя.

Как влияет тепловой зазор поршневых колец на расход масла

В последнее время среди производителей наблюдается тенденция к увеличению тепловых зазоров компрессионных поршневых колец. Зазоры на таких кольцах находятся в диапазоне от 1 до 2 мм. Обычно такой увеличенный зазор актуален для второго компрессионного кольца.

Дело в том, что прижим поршневых колец (как первого верхнего, так и второго компрессионного) практически полностью зависит не от степени упругости самого кольца, а от давления, которое возникает во время сгорания заряда топливно-воздушной смеси в рабочей камере. Отработавшие газы попадают в канавки на поршне, после чего оказываются на обратной стороне колец. В результате происходит увеличение прижимного усилия колец к стенке цилиндра. Наиболее сильно газы воздействуют на первое (верхнее) компрессионное кольцо, а также влияют на прижим второго компрессионного поршневого кольца.

С учетом вышесказанного необходимо отметить, что в режиме работы двигателя на холостом ходу и малых нагрузках давление газов заметно слабее по сравнению с режимом средних и максимальных нагрузок. По этой причине компрессионные поршневые кольца не так сильно прижаты к стенке цилиндра на таких режимах работы ДВС.

Для уменьшения расхода масла производители выполняют увеличение тепловых зазоров поршневых колец. Через увеличенные зазоры газы даже под относительно небольшим давлением намного активнее проникают в кольцевую канавку, после чего попадают на обратную сторону кольца.

Прижим колец улучшается, герметизация камеры сгорания остается на приемлемом уровне, при этом расход масла удается снизить. Единственным недостатком увеличенного зазора колец можно считать большее количество газов, которые попадают в картер через увеличенные зазоры.

Проверка зазоров между канавками поршня и поршневыми кольцами

Проверка зазора между поршневыми кольцами и канавками

1 – поршневое кольцо; 2 – поршень;3 – набор щупов

Расположение поршневых колец в канавках поршня двигателя мод. 2106

1 – поршень; 2 – верхнее компрессионное, кольцо; 3 – нижнее компрессионное кольцо;4 – маслосъемное кольцо

Приспособление для снятия и установки поршневых колец

1 – рукоятка; 2 – выступы;3 – упоры;4 – захваты

Зазор по высоте между канавками и кольцами проверять, как показано на рис. Проверка зазора между поршневыми кольцами и канавками, вставляя кольцо в соответствующую канавку. Зазор в замке поршневых колец проверять набором щупов, вставляя кольца в калибр, име ющий диаметр отверстия, равный номинальному диаметру кольца с допуском ± 0,003 мм. При отсутствии калибра допускается проверять зазор. вставив поршневое кольцо в тот цилиндр, где оно будет работать, и продвинув его поршнем на глубину 20–30 мм от нижнего края цилиндра. Зазор должен быть в пределах 0,25–0,4 мм для всех колец. Если зазор недостаточный, следует запилить стыковые поверхности, а если повышенный – заменить кольца. Высоты и торцевые установочные зазоры поршневых колец

Поршневое кольцо Высота, мм Торцевой установочный зазор, мм

Верхнее компрессионное 1,478 – 1,490 0,045 – 0,077

Нижнее компрессионное 1,978 – 1,990 0,025 – 0,057

Маслосъемное 3,937 – 3,937 0,020 – 0,052

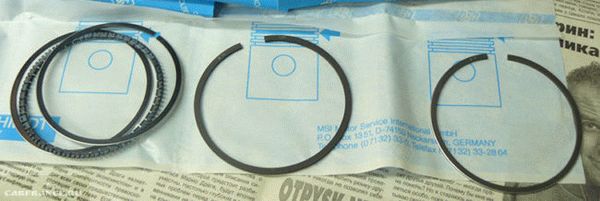

Комплекты поршневых колец

Наименование комплекта Комплект Условный диаметр кольца в сжатом состоянии, мм

Двигатель ВАЗ–2106–70

Номинальный, стандартный 21011 – 1000100 79

Увеличенный: на 0,4 мм 21011 – 1000100-21 79,4

Увеличенный: на 0,7 мм 21011 – 1000100-22 79,7

Увеличенный: на 1,0 мм 21011 – 1000100-23 80

В запасные части кольца поставляются комплектом на один двигатель. Кольца номинального размера применяют при замене изношенных колец для цилиндров номинального размера. Чтобы сократить срок приработки колец в уже работавших цилиндрах, в верхние канавки поршней устанавливают компрессионные кольца, не покрытые хромом. Кольца с увеличенным диаметром устанавливают в цилиндры, расточенные до ремонтного размера, или их используют для замены изношенных колец в таких цилиндрах. Кольца устанавливают в канавки поршней таким образом, чтобы выточка на наружной поверхности второго (скребкового) кольца была обращена вниз, а фаски на наружной поверхности маслосъемного кольца были обращены вверх (рис. Расположение поршневых колец в канавках поршня двигателя мод. 2106). При несоблюдении этого условия масло может проникать через кольца в цилиндр, что приведет к нагарообразованию на стенках камеры сгорания, дымному выпуску из глушителя и увеличенному расходу масла. Надевать кольца на поршень, а также снимать их нужно только в специальном приспособлении или специальными щипцами (рис. Приспособление для снятия и установки поршневых колец), обеспечивающими одинаковое напряжение изгиба по окружности кольца.

Зазор в поршневых кольцах Ваз. Какой должен быть тепловой зазор в поршневых кольцах

После замены поршневых колец в течение 1000 км пробега скорость автомобиля не должна превышать 60 км/час.

Подведем итоги

От правильно подобранного теплового зазора поршневых колец зависит как ресурс самих колец, так и исправность работы всей ЦПГ. Естественный радиальный износ колец приводит к увеличению тепловых зазоров, после чего герметизация камеры сгорания ухудшается.

Необходимо отметить, что для двигателя намного более опасен уменьшенный зазор. Если минимальный зазор в замках (тепловое пространство) сократить до показателя 0.2 миллиметра, после нагрева и выхода мотора на рабочие температуры зазор в замке может полностью отсутствовать. В результате кольцо сильно давит на стенки цилиндра, значительно возрастает износ колец, нарушается теплообмен, а также повышается риск образования задиров.

Как правильно подбирать поршневые кольца. Правильный подбор колец по размерам и материалам изготовления, как выбрать оригинальные кольца. Полезные советы.

Когда необходимо производить замену поршневых колец. Как устанавливать кольца на поршень при замене своими руками. Ресурс, колец, притирка и обкатка.

Почему залегают поршневые кольца. Основные признаки для самостоятельного оределения неисправности, диагностика. Раскоксовка поршневых колец своими руками.

Назначение, конструктивные особенности и принцип работы поршневых колец двигателя внутрннего сгорания. Типы колец, величина зазора, основные неисправности.

Назначение поршня в конструкции ДВС. Особенности и устройство поршня, маслосъемные и компрессионные кольца.

Назначение цилиндро-поршневой группы двигателя внутреннего сгорания. Особенности конструкции, поршень, кольца, гильза цилиндра. Износ и ремонт ЦПГ.

Видео «Проверка зазора в замке поршневых колец»

Изучив записи, вы узнаете, как выбирать поршневые кольца.

Рано или поздно ваш двигатель износится и потребует замены поршневых колец или поршня в целом.

Кажется, что замена поршневых колец является обычной задачей, доступной каждому, кто более или менее знаком с устройством и принципом работы примитивного четырехтактного двигателя. Но, к сожалению, люди боятся тратить 15 минут своего невероятно дорогого времени на чтение литературы и заряжать все в двигателе по принципу (как это было. Вероятно, это сработает). Ну, флаг в ваших руках и обратитесь в сервис как можно скорее.

Ну, те, кто заботится о том, как их двигатель будет работать после переборки, должны прочитать эту статью.

Итак, мы берем поршень и видим 3 канавки для установки поршневых колец. На 4-тактных двигателях, например, на 2-тактных двигателях, ограничительные заглушки отсутствуют.

Существует два типа поршневых колец на 4-х тактных двигателях. Первые два, которые установлены в двух верхних пазах, являются сжимающими. Из названия видно, что они отвечают за наличие компрессии в вашем двигателе и должны содержать газы, образующиеся во время вспышки из-за сгорания топлива в камере сгорания.

Тепловой зазор в замке поршневых колец

Двигатель — это главная деталь в любом автомобиле. Благодаря ему машина движется вперёд и работает электроника. Поэтому так важно, чтобы каждый элемент мотора был в идеальном состоянии. В противном случае существует риск того, что машина остановится посреди дороги и откажется заводиться.

Главные элементы двигателя это цилиндры. В них двигаются поршни, и от того, насколько хорошо взаимодействуют эти детали зависит работа всей системы. Именно поэтому так важно, чтобы зазор поршневых колец чётко укладывался в норматив.

По сути, внутри цилиндров происходит микровзрыв, который заставляет поршни двигаться в нужном направлении. В результате проворачивается коленчатый вал и вырабатывается механическая энергия.

Поэтому на зазор поршневых колец также влияет и высокая температура, которая является результатом реакции, которая происходит внутри цилиндров. По крайней мере, именно так процесс протекает в ДВС.

Теория ДВС: Поршневые кольца (часть 2)

Зачем нужен зазор в замке поршневых колец?

Первоначально давайте определимся, о чем идет речь. Внешний вид поршневого кольца показан на фото ниже:

Конструктивно у ДВС внутри цилиндра перемещается поршень. Именно он воспринимает избыточное давление, возникающее при сгорании топлива, и передает его на коленвал. В этом обманчиво простом описании заложены, как минимум, несколько особенностей:

1. между стенкой цилиндра и движущимся поршнем надо выдержать зазор, позволяющий полностью использовать величину возникающего избыточного давления в камере сгорания;
2. при этом необходимо обеспечить их минимальный контакт для снижения износа деталей;
3. масло, используемое для смазки, должно создавать нормальные условия работы отдельных деталей, и в то же время надо исключить его попадание в камеру сгорания;
4. необходимо обеспечить отвод тепла от поршня на стенки блока цилиндров.

Вот все эти задачи и решают поршневые кольца. Условия, в которых им приходится работать, очень сложные – значительный нагрев и механические нагрузки. Для компенсации воздействия температуры и предусматривается зазор поршневых колец.

Работа дизельного и бензинового ДВС

Чтобы лучше понимать значение зазора поршневых колец в работе двигателя рассмотрим, как работают две наиболее распространённые системы. В действительности, разница между ними не так велика, по крайней мере, в конструкционном плане.

Главное отличие заключается в процессе воспламенения. В дизельных двигателях он происходит благодаря повышению давления. В результате растёт температура, после чего форсунка впрыскивает топливо внутрь, и воспламенение происходит само собой.

Бензиновый двигатель устроен немного по-другому. Вместо форсунки, в верхней части поршней устанавливаются свечи, которые и подают искры. Естественно, при такой конструкции нормальный зазор поршневых колец очень важен.

Это интересно: Тест.Bad

Что собой представляет зазор поршневых колец

Каждая деталь ДВС подвергается воздействию высокой температуры. В результате чего происходит расширение. Из-за протекания этого процесса изначальные параметры детали меняются. В наибольшей степени это влияет на элементы, которые вплотную прилегают друг к другу.

Исчезновение теплового пространства негативно влияет на зазор поршневых колец. Это в свою очередь плохо сказывается на работе поршня, а значит, и всего двигателя. Чтобы вся система работала без перебоев за этим параметром нужно следить.

Тепловой зазор поршневых колец представляет собой важный конструкционный элемент, обеспечивающий нормальную работу поршневых кругов. Чтобы он нормально функционировал в канавке должно быть достаточно места для свободного вращения. Если же деталь застрянет, то о нормальном отводе тепла придётся забыть.

Тепловой зазор поршневых колец

Что бы ни изобретали инженеры-двигателисты, классический поршневой двигатель не сдаёт свои позиции. Его принцип действия не меняется с момента изобретения: сжатая топливовоздушная смесь воспламеняется и толкает поршень вниз, это же порождает и две главные проблемы, стоящие перед инженером – удержание давления и сохранение работоспособности при высоких температурах.

В идеальном случае можно было бы использовать цилиндрический поршень, с микронными зазорами стоящий в цилиндре. На практике такой мотор был бы неработоспособен сразу по множеству причин:

1. Больше всего нагревается днище поршня – если стенки цилиндра легко рассеивают тепло через систему охлаждения, а прилегающая к ним юбка также имеет близкую температуру, то днище может только передавать тепло юбке и кольцам. Поэтому поршень всегда имеет близкую к конусу форму – чем ближе к днищу, тем меньше диаметр, так как тепловое расширение при работе мотора в этой зоне выше. На заре ДВС так и рассчитывалась геометрия поршня – цилиндрический поршень работал до заклинивания, зачищался в затертых местах и снова устанавливался в мотор, пока таким образом не приобретал нужную конусность.
2. Износ цилиндрического поршня, который не имеет уплотнений, привел бы к резкому росту утечек через увеличенный зазор. Поэтому используются компрессионные поршневые кольца: за счет своей упругости они прижимаются к стенкам цилиндра и обеспечивают компрессию при холодном запуске.
3. Количество смазки на стенках цилиндра после хода поршня остаётся минимальным, чтобы избежать угара масла. Чтобы «счищать» смазку со стенок цилиндра, необходимы маслосъемные кольца – основное, которое предназначается именно для этой цели, и нижнее компрессионное, которое имеет асимметричную форму и работает как бы «скребком».

Каким должен быть зазор

Кольца в поршне могут быть компрессионными и маслосъемными. Главная задача первых это удержание сгоревших газов внутри цилиндра. В свою очередь, маслосъемные изделия должны снимать лишнее масло со стенок.

Поршневые кольца несплошные. Они имеют небольшой разрез, который и называется зазором. Благодаря ему обод не заклинивает, когда происходит нагрев. Мало того, данный конструкционный элемент способствует тому, что поршень максимально плотно прижимается к стенкам цилиндра.

Если описанный диапазон не соблюдается, то велик риск повреждения цилиндра и выхода из строя всего двигателя. Оптимальным для нормальной работы считается косой срез. Благодаря ему давление, оказываемое на стенки, является более равномерным. Подобного эффекта удаётся достичь за счёт более тонких краёв.

В большинстве случаев механики-аматоры стараются минимизировать зазор поршневых колец. Поэтому всеми силами подводят расстояние до показателя в 0,2 мм. Результатом чрезмерного рвения являются задиры на кольцах и цилиндрах. Подобные деформации появляются из-за того, что при нагреве пространство в замке уменьшается. Из-за этого происходит врезание в стенку цилиндра.

Роль поршневых колец в эксплуатации двигателя

Есть ряд условий, соблюдение которых гарантирует долгую эксплуатацию поршневых колец. Во многом они зависят от характеристик зазора. Чтобы двигатель прослужил долгое время, необходим правильный зазор, который помогает в контроле таких параметров, как:

1. Температура. От этого параметра зависит сама возможность работы системы. Если температура будет слишком высокой, то поршень расплавится за несколько секунд.
2. Давление. В данном случае поршневые кольца играют роль уплотнителей. Само собой, что без правильного зазора эта функция будет трудноосуществимой. При возникновении давления, круги прижимаются к плоскости цилиндра. Правильный зазор позволяет максимально стабильно распределить силу давления.
3. Подача масла. За этот параметр отвечают маслосъемные поршневые кольца. У них есть две перемычки. Именно они регулируют подачу субстанции в нужном количестве. Обычно данный параметр устанавливается на показателе в 1- 2 мкм. При оптимальной подаче уменьшается потребление бензина.

При правильном выставлении данных параметров срок эксплуатации каждой детали двигателя возрастает в несколько раз. Большую роль в их регулировке играют поршневые кольца и их зазоры.

Обзор популярных моделей поршневых колец ВАЗ 2109 – 2115

Фирм, которые изготовляют поршневые кольца много, а так же много и подделок и все их просмотреть просто не хватает времени. Поэтому давайте рассмотрим тех производителей поршневых колец, которые отличаются от других нормальным качеством и ценой. Первое что хочу порекомендовать, это поршневые кольца .

Рекомендуем: Автосервис в Люберцах

Поршневые кольца от .

Эти фирмы выпускают поршневые кольца для Вазовских автомобилей разного диаметра и прекрасно нам подходят. Производят их, скорее всего, в Китае, потому как оригинальные будут стоить на много дороже. Но это не означает что всё так плохо, качество у них отличное. Я рекомендую всё же кольца , потому что цена у них на много меньше, чем у «Mahle», а качество одинаковое так зачем платить больше и переплачивать за бренд.

Верхнее компрессионное кольцо у этих производителей стальное хромированное, но у оно омеднённое, на верхних фотографиях это прекрасно видно. Второе компрессионное кольцо черного цвета чугунное, но кольцо от имеет более тёмный цвет.

Я рекомендую использовать именно металлические наборные маслосъемные кольца, потому что в отличие от коробчатого типа колец они прекрасно притираются в цилиндре, устойчивы к перегреву (не теряют свои пружинные свойства) и главное их достоинство, они работают как два не зависимых друг от друга кольца. Кольца коробчатого типа, очень боятся перегрева. Они при перегреве теряют свои пружинные свойства и плохо справляются со своей работой. И ещё один серьезный минус, они требуют очень осторожной обкатки. При малейшем отклонении от обкаточных режимов рабочие кромки кольца в некоторых местах могут откалываться и будут пропускать масло.

Конечно же, есть и другие производители поршневых колец, но они как обычно идут сплошные подделки и выбрать качественные порой не реально

Как замерить зазор поршневых колец

На первом этапе вам нужно просто визуально осмотреть деталь. На ней не должно быть трещин или каких-либо других дефектов. Если вы заметили даже мелкое механическое повреждение элемент нужно заменить на новый.

Также не помешают некоторые профилактические процедуры. Головку поршня нужно очистить от нагара, при этом особое внимание необходимо уделить канавкам, которые находятся под кольцами. Только после этих процедур можно приступать к осмотру зазора.

Так как колец в устройстве всего три. Для каждого существуют свои параметры:

• Верхнее компрессионное 1-0.04-0,075 мм.
• Нижнее компрессионное 2-0,03-0,065 мм.
• Маслосъемное 3-0,02-0,055 мм.

При замерах будьте крайне внимательны. Для каждого кольца существует свой оптимальный размер зазора. Для большей точности воспользуйтесь микрометром. Это прибор, который позволяет с предельной точностью замерить все нужные вам параметры. Для этого существуют специальные щупы, позволяющие легко и быстро снять показания с канавок.

Какой должен быть зазор на поршневых кольцах? Детальный разбор

Тема, которая интересует многих автолюбителей, как установить зазор между поршневыми кольцами, а особенно это интересует тех, кто собирается проводить ремонтные работы самостоятельно. Каждый знает, что любой автовладелец (опытный или нет), старается больше узнать о повреждениях, которые могут возникнуть во время эксплуатации авто, а также о мерах их осторожности. Приемы и техника
Какой должен быть зазор на поршневых кольцах?

Мы рассмотрим различные особенности, специфику темы, а также ознакомимся с основными приемами и техниками, для ремонта этой детали.

Во-первых

, самым первым шагом будет факт, который связан с осмотром поршней. Необходимо проверить и тщательно осмотреть поршень на наличие на поверхности трещин или мелких механических повреждений. Если вы заметили даже небольшой дефект, то следует немедленно заменить поршень на новый. Чтобы избежать неприятной ситуации, или более крупной поломки.

Во-вторых

, если у вас разобран двигатель, то следует также уделить внимание и поршням. К таким профилактическим мероприятиям можно отнести очистку головки поршня от имеющегося нагара, очистка и обработка канавок которые находятся под поршневыми кольцами.

В-третьих

, после того как поршень был очищен, следует обязательно осмотреть зазоры между канавками и кольцами. В решении данной проблемы как никогда лучше подойдет таблица, в которой будут указаны номинальные зазоры поршневых колец.

Это:

• Параметры верхнего компрессионного кольца должны быть 1-0.04-0,075 мм;
• Компрессионное кольцо, которое находится внизу, должна быть размером 2-0,03-0,065 мм;
• Маслосъемное кольцо с зазором в 3-0,02-0,055 мм.

Помните, что для каждого зазора характерны свои параметры и расстояние, самое главное — не перепутать их. Допустимый зазор должен быть равен 0,15 мм. В том случае, если на глаз трудно точно определить расстояние между зазорами поршней, то можно воспользоваться специальным прибором — микрометром.

Прибор для измерения зазоров

Как правильно использовать микрометр, чтобы определить размер зазора на поршневых кольцах? Надо померить диаметр поршня сразу в нескольких местах по его окружности. Затем измерить ширину канавок, используя при этом специальные щупы.

После измерений следует вычислить средний показатель значения зазоров. Если показатели отличаются друг от друга, то следует заменить поршень, если показатели одинаковые, то все в порядке.

В-четвертых

, измерение зазоров в замках поршневых колец. Выполнять данное измерение можно как с помощью специальной оправы, так и при наличии простого предмета цилиндрической формы. Показатели и параметры зазора следует измерять с помощью специального щупа. Параметры зазора пригодного для эксплуатации имеют следующие пропорции – 0,25-0,45 мм

При этом может допускаться погрешность равна 1,0 мм, которая может возникнуть в результате износа детали. В том случае, если размер зазора выше нормы, то поршень необходимо поменять. Если измеренный зазор меньше указанных параметров (0,25 мм), то все, что нужно это просто подточить торцы до нужного размера.

По-пятое

, измерение зазора между поршнями и цилиндрами. Данное измерение основано на установлении соответствия между уже измеренными диаметрами поршня и цилиндра. Здесь стандартные показатели составляют от 0,025 до 0,045 мм, при возможном износе 0,15 мм.

В случае, если зазор между цилиндрами и поршнем больше нормы — 0,15 мм, следует расточить цилиндр под нужный размер. Если же, наоборот, не больше основного стандарта, то следует подобрать поршень из класса, где расстояние близко к номинальному.

Мы рассмотрели вопрос: Какой должен быть зазор на поршневых кольцах? Помните, правильное знание показателей и параметров зазоров между поршневыми кольцами, а также особенностей измерения всех деталей поршня – это залог надежного и безопасного эксплуатирования вашего авто.
