Порядок ремонта или замены узлов и механизмов

В переводе с тюркского языка тормоз (turmaz) означает подкладку под колеса арбы. Мы уже прошли по эволюционной линейке развития транспорта, и в современном автомобиле тормозная система не ограничивается одной только подкладкой под колёса авто.
Вообще-то по наблюдениям и оценкам специалистов, ремонт главного тормозного цилиндра в гаражных условиях редко приводит к желаемому результату – повышение эффективности тормозов.

Рекомендация проста – проще заменить главный тормозной цилиндр в сборе, если речь не идёт лишь о замене резиновых уплотнителей.

При замене бачка главного тормозного цилиндра рекомендуется менять уплотнительные прокладки, предварительно слегка смазав их тормозной жидкостью.

При полной замене, или демонтаже для ремонта главного тормозного цилиндра, предварительно откачайте тормозную жидкость из бачка и заглушите трубопроводы.

Категорически запрещается ремонтировать регулятор давления главного тормозного цилиндра. Характеристики регулятора установлены производителем при изготовлении, поэтому регуляторы давления меняются в комплекте.

После ремонта тормозного цилиндра не забудьте провести прокачку тормозной системы.

Удачи вам при проведении ремонта главного тормозного цилиндра.

После демонтажа ГТЦ необходимо внимательно осмотреть его на предмет утечки жидкости. Если задний сальник влажный или мокрый, скорее всего, часть тормозной жидкости попала в ВУТ и разъедает его мембраны. Необходимо шприцем и тонкой трубочкой откачать жидкость из ВУТ.

Для разборки ГТЦ слейте с него жидкость, затем аккуратно зажмите в тисках таким образом, чтобы отверстия для установки бачка оказались внизу. Открутите стопорные винты, которые не позволяют поршням возвращаться излишне далеко. Извлеките ГТЦ из тисков и с помощью съемника снимите стопорное кольцо со стороны ВУТ.

Вытащите первый поршень и пружину. Нередко второй поршень выходит с трудом, поэтому приходится или стучать ГТЦ по деревянному бруску, или глушить одно из отверстий дальнего цилиндра с помощью подходящего болта и подключать ко второму отверстию компрессор с давлением не меньше 6 атмосфер. Вытаскивая поршни, обязательно запоминайте, как установлены резиновые уплотнители и как расположены поршни, это очень поможет при сборке.

Внимательно осмотрите внутреннюю поверхность ГТЦ. Любые царапины ведут к снижению эффективности торможения, поэтому недопустимы. Если на внутренней поверхности обнаружены царапины, корпус или ГТЦ целиком необходимо заменить. Убедившись, что внутренняя поверхность ГТЦ не имеет повреждений, покупайте соответствующий ремкомплект.

Снимите все старые резиновые уплотнители с поршней. Промойте поршни водой и просушите сжатым воздухом. Установите новые уплотнители из ремкомплекта. Перед установкой обязательно смажьте их тормозной жидкостью, это облегчит их посадку на место и предотвратит повреждение. Не перепутайте направление установки манжет.

Перед сборкой ГТЦ промойте его корпус водой с моющими средствами, просушите сжатым воздухом и обильно смажьте тормозной жидкостью. Не используйте для промывки бензин или другие нефтепродукты, если вы некачественно смоете их, то они разъедят резиновые уплотнители. Установите на место поршни, закрутите стопорные болты, вставьте задний сальник и стопорное кольцо.

Советы профессионалов

1. Перед полной сборкой всех деталей в одно целое, важно обработать их изопропиловым спиртом, продуть и протереть ветошью.
2. Нельзя допускать контакт деталей с керосином, бензином или другими маслами, ведь они могут нарушить целостность уплотнителей.
3. Перед тем как поменять главный тормозной цилиндр на ВАЗ 2114, необходимо привести в должный вид рабочий корпус агрегата, снять окисление, налет и другие загрязнения.
4. Важно следить за герметизацией механизма, вовремя менять уплотнительные кольца, даже если они находятся еще в нормальном состоянии.
5. Все агрегаты при сборке нужно смазать тормозной эмульсией.
6. Обязательно нужно сменить уплотняющие прокладки, которые находятся под винтами.
7. После того как заменили главный тормозной цилиндр на ВАЗ 2114, необходимо прокачать гидропривод тормозов, для устранения воздуха из системы.
8. При демонтаже колодок с проводами необходимо закрыть все отверстия в основном механизме и трубопроводе, во избежание попадания грязи и пыли внутрь, или же обезопасить себя от утечки жидкости.
9. При разборке агрегата сначала лучше снять бочок главного цилиндра, а после вывернуть стопорные винты, что позволит эффективно и беспрепятственно достать все остальные приспособления системы.
10. Наиболее частая причина выхода из строя главного цилиндра – это пропускание тормозной жидкости, что свидетельствует об неисправностях манжета агрегата. Чтобы увидеть масляные пятна, нужно откинуть капот и посмотреть на стык агрегата.

Замена тормозного цилиндра ВАЗ 2113

Устройство

Все современные автомобили оснащены двухсекционным главным цилиндром. Если это переднеприводный автомобиль, первый контур объединяет усилия торможения переднего правого и заднего левого колеса. Второй – правого заднего и переднего левого. Что касается автомобилей с задним приводом, здесь контуры работают иначе. Первый отвечает за передние колеса, а второй, соответственно, за задние.

Где находится главный тормозной цилиндр? Данный элемент крепится на

Сверху элемента находится пластиковый двухсекционный бачок с тормозной жидкостью (кстати, она же заливается и в систему сцепления, если та управляется гидравлическим приводом). В емкости предусмотрены перепускные и компенсационные отверстия. Сам бачок служит для компенсации уровня жидкости в случае ее потери.

Это может быть испарение либо утечка. На нем имеются метки уровня. Всегда следите за ним и держите его на максимуме. В некоторых автомобилях предусмотрен датчик уровня жидкости, которая идет на главный тормозной цилиндр ВАЗ-2106. Неисправности, связанные с ее утечкой, будут выведены на панель приборов в виде аварийной лампы.

Прежде чем узнать признаки неисправности главного тормозного цилиндра, рассмотрим его устройство и алгоритм работы. Состоит данный элемент из двух последовательно расположенных поршней. Первый из них упирается в шток усилителя, а второй находится в свободном положении. Так как они работают под высоким давлением, корпус изготовлен из металла, а в качестве уплотнителей используются резиновые прокладки. Также в конструкции есть возвратные пружины, которые возвращают и удерживают оба поршня в начальном положении.

Тормозная система автомобиля сегодня – это сложнейшая система механических и электронных узлов и деталей, которые предназначены для замедления движения или остановки транспортного средства. Тормоза — это наша безопасность, поэтому своевременное обслуживание и ремонт тормозной системы – по умолчанию приоритетное понятие.

Основным звеном в тормозной системе является главный тормозной цилиндр.

Ремонт главного тормозного цилиндра естественным образом подразумевает знание его устройства. Являясь главным механизмом, приводящим в действие тормоза, главный тормозной цилиндр, по сути, устроен просто. Как и всё гениальное.

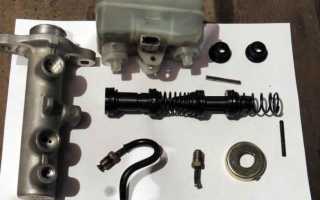

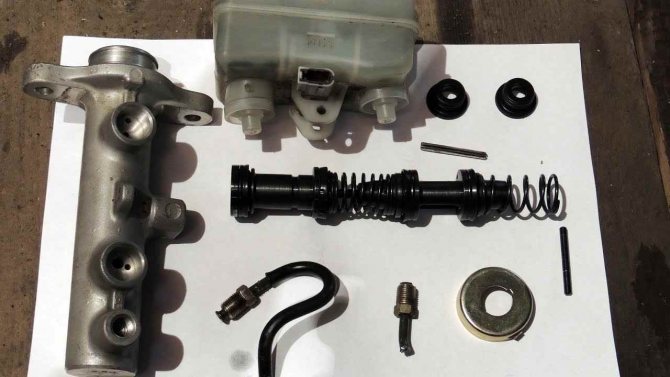

Основными компонентами его являются: поршни, приводящие в действие контуры передних и задних тормозов, возвратные пружины и уплотнительные кольца. Главный тормозной цилиндр работает в паре с вакуумным усилителем.

Перед тем, как начинать ремонт тормозного цилиндра, необходимо знать, что узлы первичного и вторичного поршней не разбираются, а меняются в сборе новыми.

Основа ГТЦ – чугунная литая труба с полированной внутренней поверхностью, в которой перемещаются поршни. Когда водитель нажимает на тормоз, прикрепленный к педали шток приводит в действие ВУТ. Шток ВУТ нажимает на задний поршень ГТЦ, который перекрывает компенсационное отверстие и создает давление в тормозных трубках.

По мере продвижения вперед, задний поршень поднимает давление в передней камере как через переходные отверстия, так и с помощью пружины, которой он соединен с поршнем переднего цилиндра. Поршень переднего цилиндра начинает двигаться, перекрывает компенсационное отверстие и поднимает давление в передней камере и тормозных трубках.

Подготовка и замена

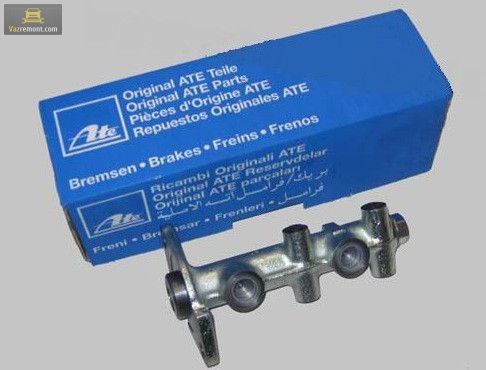

Чтобы снять главный тормозной цилиндр, понадобятся:

• тормозной цилиндр;
• три ключа (10, 13, 17);
• приспособление для откручивания штуцеров;
• пассатижи;
• щетка по металлу (чистить контакты);
• ветошь;
• приспособление для натяжки пружин;
• жидкость тормозная.

Перед началом демонтажа нужно подготовить место, на котором можно будет аккуратно разложить все снятые детали. При первой попытке заменить ГТЦ обязательно запоминайте расположение всех элементов, снятых с машины.

Ремонт или замену главного цилиндра нужно начинать со снятия минусовой клеммы с аккумулятора. Потом необходимо убрать остатки тормозной жидкости. Затем надо подложить ветошь под низ бачка и не спеша открутить при помощи рожкового ключа тормозные трубки, не допуская при этом утечки жидкости на автомобильные детали. Если резьба не поддается, наносим на некоторое время ВД-40 или смачиваем штуцера тормозной жидкостью и, используя ключ на 10, снимаем шланги. Для того чтобы не перепутать трубки, надо их пометить.

Если все прошло успешно, начинаем демонтаж главного цилиндра. Ключом на 18 откручиваем две гайки, которыми он прикручен к усилителю, отсоединяем главный тормозной цилиндр и откладываем в сторону.

Далее берем новый цилиндр и устанавливаем на него бачок. Лучше это делать до монтажа, так как он вставляется туго, и вставить его на место будет крайне сложно. После этого устанавливаем в обратной последовательности.

Если неправильно работает вакуумный усилитель, он также подлежит замене. Чтобы сделать это, следует отвернуть штуцер и слегка повернуть его в сторону. Открутить шланг от обратного клапана и вытащить стопорный палец со стороны салона авто. Ключом на 13 нужно открутить 4 гайки, после чего можно заменить старый усилитель.

Диагностика главного тормозного цилиндра

Первым признаком того, что главный цилиндр не в порядке, является низкая эффективность торможения либо слишком мягкий ход педали тормоза. Значит, пришла пора провести тщательную диагностику тормозной системы. И начать нужно с главного тормозного цилиндра.

На неисправности тормозов влияют многие факторы, и не факт, что причина кроется в главном цилиндре. Диагностика тормозов может подвести вас к необходимости проводить ремонт переднего тормозного цилиндра или ремонт заднего тормозного цилиндра. Но, как говорится, — вскрытие покажет.

Проверяем главный тормозной цилиндр

Проверка начинается с корпуса. В первую очередь проверяем следы подтекания тормозной жидкости на корпусе цилиндра, затем наличие трещин самого корпуса.

Затем переходим к проверке состояния уплотнительных элементов цилиндра. Уплотнители разбухли, значит приступаем к промывке главного тормозного цилиндра. Промывку нужно осуществлять спиртом. Виной всему является, скорее всего, неподходящая тормозная жидкость. Либо её сильное загрязнение.

Любой ремонт главного тормозного цилиндра подразумевает полную замену резино-технических изделий.

После промывки деталей они должны быть высушены сжатым воздухом. Зеркало самого цилиндра и поршни должны быть чистыми, без визуально видимых механических повреждений и ржавчины.

Герметичность главного тормозного цилиндра проверяется на стенде. Поэтому в гаражных условиях такая проверка исключена. Не допускается увеличенный зазор между поршнями и цилиндром, проверьте его в соответствие с параметрами мануала.

Проверка

Вам следует удостовериться, что виновником нарушения нормального функционирования тормозной системы выступает именно главный цилиндр. Сделать это легко, вам даже не придется ехать в сервисный центр и тратить на это деньги.

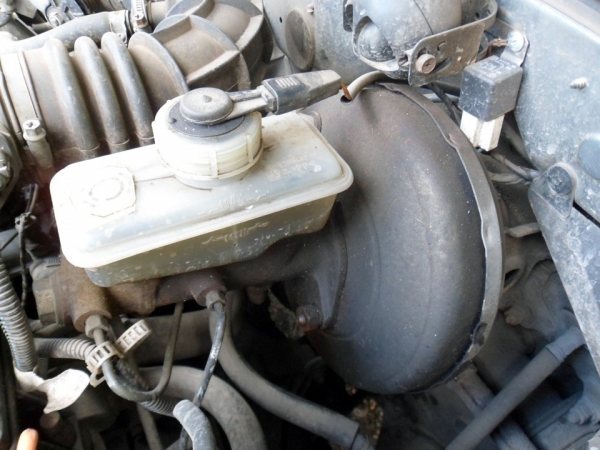

Расположение агрегата

1. Зажмите педаль тормоза при выключенном силовом агрегате.
2. Заведите двигатель, не снимая при этом ногу с педали газа.
3. При нормальном функционировании ГТЦ проваливается под действием вакуума.
4. Если провал педали не происходит, потребуется провести более тщательную диагностику и восстановить работоспособность устройства.

Рекомендуем: Выбор правильной автосигнализации для автомобиля

Вероятнее всего, потребуется восстановить герметичность соединения обратного регулятора. Он находится на корпусе усилка впускного коллектора.

Ремкомплект или новый ГТЦ?

Перед многими автовладельцами при выходе из строя ГТЦ возникает вопрос — как именно выполнять ремонт главного тормозного цилиндра. Ведь существует два основных варианта:

• Приобрести новый ГТЦ;
• Использовать ремкомплект.

Для начала сориентируемся по ценникам.

Элемент	Стоимость
Новый ГТЦ начального уровня качества	от 800 рублей
Новый ГТЦ высокого качества	4000 рублей
Ремкомплект	от 350 рублей

Покупка ремкомплекта и его использование для восстановления функциональности тормозного цилиндра влечет за собой неравномерный износ старых и новых элементов, срыв колец и ряд других проблем. В связи с этим советуем устранять поломку методом полной замены ГТЦ, а не за счет ремкомплекта.

Как он работает?

Когда водитель нажимает на педаль тормоза, шток вакуума толкает поршень. При движении, он перекрывает отверстие в цилиндре (компенсационное). Давление в первом, а затем и во втором контуре, значительно увеличивается. Жидкость начинает поступать в пустоты, которые образовались вследствие движения первого и второго поршня.

При отпускании педали поршень под действием возвратной пружины принимает свое исходное положение. Проходя через специальное отверстие, в контуре уровень давление падает до атмосферного. Происходит это очень быстро. Но даже при резком отпускании педали, вакуум в рабочем контуре не образуется, благодаря наличию гидравлической жидкости.

Аварийный режим

Стоит отметить высокую надежность системы. И даже если будут неисправности главного тормозного цилиндра (ВАЗ – не исключение), автомобиль исправно затормозит. Это обеспечивает второй аварийный контур. Если произошла утечка в первом, поршень переместится в цилиндре до соприкосновения со вторым. А далее он начнет перемещаться, обеспечивая исправную работу тормозных механизмов.

Но если наблюдаются утечки во втором контуре, работа механизма будет немного отличаться. Первый поршень будет толкать собой второй, пока он не упрется в верхнюю часть металлического корпуса. Далее уровень давления в первом контуре возрастает и автомобиль начинает тормозить. И несмотря на то что система работает в аварийном режиме, машина успеет затормозить в случае необходимости.

При утечке во втором контуре работа главного тормозного цилиндра происходит иначе. Первый поршень выталкивает второй, после чего он двигается до верхней части металлического корпуса. Уровень давления в первом контуре растет. Автомобиль начинает тормозить. Разумеется, имея такие неисправности главного тормозного цилиндра, эксплуатировать автомобиль без ремонта просто опасно. Но доехать до ближайшего гаража или СТО – возможно.

Volkswagen Passat «Hand’s made edition» › Бортжурнал › Замена ГТЦ

Всем привет. Приключилась тут у нас с пассатом «веселенькая» история. Ни с того ни с сего «приплыл» главный тормозной цилиндр, причем приплыл так, что «взбодрил» по полной программе с отказом тормозов. Педаль проваливается — машина не тормозит. Жидкость в уровне но страшного серого цвета.

Ну раз так вышло, то готовимся к замене.Заказываем:• Тормозная жидкость В 000750M3• ГТЦ 3C1614019E• прокладочка между гтц и вакуумником 1J0611243• новые гайки N 90074404Как только все пришло приезжаем в гараж, поднимаем машину, снимаем все 4 колеса.

Для снятия ГТЦ потребуется снять воздушный фильтр и патрубок идущий на дроссель, а так же снимаем АКБ и его площадку.

Теперь необходимо откачать из бочка тормозную жидкость. Для этого берем обычный шприц и отрезок от шланга капельницы, медленно, не спеша, методично откачиваем жидкость из бочка.После того как вся жидкость откачана, укрываем под гтц все ветошью, чтобы не запачкать тормозной жидкостью кпп и двс.Откручиваем трубки переднего и заднего контуров, на бочке снимаем трубку на сцепление, для тех у кого МКПП. Далее снимаем бочонок, вытекут остатки тормозной жидкости которые не захватывались при откачке.

Затем ключом на 14 отворачиваем ГТЦ от вакуумного усилителя тормозов и аккуратно снимаем его (будет еще жидкость).

Необходимо со старого ГТЦ переставить датчик включения тормоза на новый

Далее аккуратненько очищаем посадочное место на вакуумнике и ставим новый ГТЦ.

Момент затяжки гаек ГТЦ к вакуумному усилителю 25 НмСтавим на место бачок, патрубок сцепления, подсоединяем, но не затягиваем трубки переднего и заднего контура.

Заполняем бочок новой тормозной жидкостью, прокачиваем ГТЦ.Удаление воздуха из главного тормозного цилиндра выполняем следующим образом:Отсоединяем переднюю магистраль тормозной системы от главного тормозного цилиндра, даем тормозной жидкости заполнить главный тормозной цилиндр, пока она не станет поступать из соединения для передней магистрали.

Подсоединяем трубку обратно.Тут далее нужен помощник, он должен очень медленно нажать на педаль тормоза и удерживать ее в этом положении.Ослабляем гайку крепления, даем выйти воздуху и затем затягиваем соединение, а помощник медленно отпускает педаль тормоза.Ждем секунд 15Повторяем операции, включая паузу 15 с, пока весь воздух не выйдет из главного тормозного цилиндра.

Порядок прокачки:1. Переднее левое2. Переднее правое3. Заднее правое4. Заднее левое

Далее прокачиваем систему сцепления, для чего открываем прокачной штуцер, надеваем на него шланг от капельницы и шприцом вытягиваем грамм 100 тормозной жидкости с пузырьками воздуха.После того как весь воздух ушел, затягиваем прокачной штуцер, проверяем все соединения и резкими нажатиями качаем педалью сцепления раз 15.

Замена вакуумного усилителя на автомобилях ВАЗ 2114, 2115, 2113

— Для начала вам следует ознакомится с тем что было описано выше, о замене главного тормозного цилиндра. Если вам потребовалось заменить только вакуумный усилитель тормозов, то вы можете полностью не откручивать главный тормозной цилиндр, а все лишь отсоединить штуцера, которые находятся с левой стороны и в сторону отвести тормозной цилиндр, что бы он нам не мешал при замене вакуумного усилителя.

— теперь от обратного клапана следует отсоединить шланг (рисунок 5а) и вынуть из салона скобу стопорного пальца тормозной педали, после чего вынуть сам палец (рисунки 6 и 7).

— при помощи ключа на «13» (какой будет удобнее торцевой или накидной) откручиваем 4 гайки для крепления вакуума которые крепятся к кузову автомобиля, показаны на рисунке 8. Их очень не удобно менять, но думаю вы справитесь.

— Теперь мы должны прикрутить на новый вакуум рамку крепления (рисунок 9) используя торцевой ключ на «17»

Сборку стоит производить в обратной последовательности.

Полезный совет: при сборке сначала лучше соединить тормозную педаль и вакуум с помощью пальца – сухаря, и только после этого прикручивать к кузову рамку вакуума, так будет на много удобнее.

Так же стоит обратить внимание на состояние вакуумного шланга, обычно в процессе эксплуатации он теряет свою эластичность и гибкость, в следствии чего могут появится трещины и потеря герметичности, раз уж вы все раскрутили не мешало бы заменить сразу и его.

Так же советуем посмотреть вот это обучающее видео.

Причины и способы устранения

Какие имеет признаки поломки главный тормозной цилиндр УАЗ? Неисправности могут заключаться в падении уровня жидкости. Да, она постоянно приходит и уходит оттуда. Но это допускается только при работе системы, то есть когда водитель нажал и отпустил педаль.

Если, стоя на парковке или в гараже, вы открыли капот и видите минимальный уровень, стоит задуматься, почему так произошло. В основном такое происходит из-за изношенных колодок – поршню нужно больше жидкости, чтобы обеспечить работу на сжатие. Также причины неисправности главного тормозного цилиндра заключаются в пробое трубок.

Они могут изготавливаться из меди либо алюминия. В местах изгиба они резиновые. Если это металлические элементы, то гнуть их нельзя – помните это при установке. Случается, что трубку перетирает колесо. На некоторых автомобилях, если магистраль проходит сквозь арку, она обволакивается защитной пружиной.

НЕКОТОРЫЕ ПРИЗНАКИ ЕГО НЕИСПРАВНОСТИ

Водителя должно насторожить появление следующих замечаний в работе тормозной системы:

1. Утечка жидкости из бачка;
2. Педаль тормоза проваливается при нажатии;
3. Появление воздуха в системе тормозов автомобиля;

Проявление хотя бы одного из этих признаков, должно вызвать немедленную реакцию водителя по его устранению.

Основные неисправности главного тормозного цилиндра:

• износ резиновых уплотнительных элементов;
• образование царапин и ржавчины на внутренней поверхности ГТЦ;
• попадание воздуха внутрь ГТЦ.

Во время торможения сильно возрастает температура в рабочих цилиндрах, что ведет к сильному нагреву тормозной жидкости. Через 1 – 2 года свойства жидкости начинают меняться, это приводит к повышенному износу резиновых уплотнений. Ведь в жидкость попадают частицы металлических окислов и гидроксидов, а также микроскопические фрагменты резиновых уплотнений. В результате уплотнители, а нередко и внутренняя поверхность ГТЦ изнашиваются, это приводит к появлению утечек тормозной жидкости.

Если где-то в тормозной системе присутствует даже небольшая утечка, уровень жидкости в бачке будет постоянно понижаться. При достижении критического значения внутрь ГТЦ может попасть воздух, это сильно снизит эффективность торможения. Чем больше воздуха, тем хуже работает система. В некоторых случаях тормоза срабатывают только с 4 – 5 нажатия на педаль.

НЕИСПРАВНОСТИ

Признаки неисправности ЗТЦ:

1. Уходит тормозная жидкость из бачка;
2. Задний барабан влажный, заметно подтекание жидкости;
3. Пропала эффективность торможения, педаль «берет» в самом конце хода, иногда не с первого качка.

Причины неработоспособности:

1. Естественный износ;
2. Разъело манжеты вследствие смешивания разных типов тормозной жидкости;
3. Плохое качество детали;
4. Выдавило поршеньки по причине сильной изношенности колодок.

Бывает, что поршни внутри корпуса заклинивают. Если это происходит при разведенных по сторонам поршнях, то автомобиль начинает постоянно подтормаживать, и барабан перегревается. С таким дефектом ездить нельзя, машину необходимо срочно ставить на ремонт.

Есть один нюанс, на котором стоит заострить внимание. Часто во время прокачки тормозов мастера при попытке отвернуть обламывают прокачной штуцер на цилиндре

Не помогает даже WD-40. Происходит это вследствие того, что со временем «прокачка» закипает в корпусе ЗТЦ. Поэтому, прежде чем прокачивать тормоза, следует иметь в запасе новые детали для замены.

Есть и хитрый способ, который поможет не обломать штуцер. Перед отворачиванием необходимо аккуратно (не поломать молотком штуцер!), но тщательно обстучать корпус вокруг штуцера прокачки и попробовать его стронуть с места.

После этого без применения особого усилия пытаемся «прокачку» ослабить. Не идет? Тогда обстукиваем еще раз. Скорее всего, терпение будет вознаграждено, и проблемы, связанной с внеплановой заменой цилиндра, не возникнет.

Педаль проваливается в пол

Еще один признак, который говорит о неисправности главного тормозного цилиндра – это слишком мягкая педаль. Это значит, что в системе скопился воздух. Эксплуатировать автомобиль с такой неисправностью нельзя. Есть риск перегреть систему, так как воздух при сжатии выделяет огромное количество тепла. Тормозная жидкость попросту закипит.

Устранить завоздушенность очень просто – нужно «прокачать тормоза». Для этого откручиваем клапан сброса воздуха в цилиндре и давим на педаль до тех пор, пока из него не потечет идеальная жидкость. Имеется в виду не цвет, а отсутствие пузырьков в ней. По завершении работ клапан закрывается. В систему необходимо долить вытекшую жидкость.

Но если проблема возникает постоянно, это может быть неисправный

усилителя либо разгерметизация системы.

Это существенная поломка. В данном случае, неисправности главного тормозного цилиндра заключаются в неработающих поршнях, которые не могут выработать нужное давление. В результате колодки (особенно если это барабан) не в состоянии нормально сжаться. Автомобиль плохо тормозит. Также банальная причина – износ колодок. Но это можно определить по скрипу. А лучше всего вести учет замены расходных материалов. Это значительно экономит время.

Советы специалистов

1. Перед установкой деталей желательно их протереть спиртом и вытереть ветошью.
2. Нежелательно допускать контакт деталей с ГСМ, так как они разъедают уплотнители.
3. После замены ГТЦ обязательно нужно прокачать гидропривод тормозов, так как без прокачки системы в ней останется воздух, который негативно скажется на работе автомобиля.
4. Если кольца уплотнителя находятся в хорошем состоянии, их все равно следует заменить во время демонтажа.

Наиболее распространенная причина выхода из строя ГТЦ – протекание тормозной жидкости. Чтобы своевременно найти и устранить ее, надо периодически контролировать стык тормозного цилиндра.

Замена главного тормозного цилиндра ваз 2108 2109 2110

Разгерметизация цилиндра

Лайфхак. Как проверить главный тормозной за 5 мин

Если автомобиль плохо тормозит и постоянно падает уровень жидкости в бачке, возможно, утечка именно в самом цилиндре. Внимательно осмотрите выходы обеих контуров и их стыки. В местах соединений не должно быть течи. Ее выявить очень легко по маслянистым пятнам вокруг цилиндра и по специфическому запаху. И если в остальных случаях можно «отделаться» прокачкой системы и прочисткой каналов, то здесь необходима только замена.

Особенно если повреждения касаются самого металлического корпуса. Также старый элемент меняется на новый, если присутствуют задиры на поршне. Стоимость нового элемента составляет порядка 1-1,5 тысячи рублей. В случае если утечка произошла через прокладку, покупается ремкомплект главного цилиндра. Меняются все технологические элементы – пружины, резинки, манжеты.

Как заменить тормозной цилиндр на ВАЗ 2113-ВАЗ 2115?

1. Снимайте колесо сперва с той стороны, на которой цилиндр менять будете (Прочтите статью по «Замене колёс на современных автомобилях », в ней описывается то, как правильно колёса снимать нужно), когда колесо будет удалено, выньте тормозной шланг из кронштейна к которому он крепится (Место указано красной стрелкой) и при помощи гаечного ключа, сорвите гайку которая тормозной шланг к тормозному цилиндру крепит (см. маленькое фото).

2. Теперь скобу тормозного суппорта в сборе с цилиндром снять будет нужно, для этого два болта выкрутить придётся, но при их выворачивании, направляющие пальцы держать вторым ключом будет нужно чтобы болты в направляющих не проворачивались (см. фото 1), после чего болты вынимаются из направляющих пальцев и скоба в сборе с тормозным цилиндром снимается с суппорта, но полностью сняться скоба не сможет, а всему виной тормозной шланг который отсоединить от тормозного цилиндра придётся, чтобы это сделать, выкрутите полностью гайку крепления шланга (Во время выкручивания, гайку держите ключом а скобу в сборе в тормозным цилиндром вращайте рукой, против часовой стрелки) и отсоедините шланг, как только отсоедините его, сразу же заткните шланг какой ни будь заглушкой, чтобы тормозная жидкость не выливалась через него, после чего зажать бы по хорошему тормозной цилиндр со скобой в тисках нужно, но и без них обойтись можно, в общём Вам выкрутить два болта придётся, которые тормозной цилиндр крепят к скобе, их нужно выкручивать шестигранным ключом или шестигранными головками, после выворачивания, скоба и цилиндр подлежат разъёдинению.

Примечание! Когда тормозной шланг от цилиндра будет отсоединён, упадёт медное уплотнительное кольцо, за него вообще можете не переживать и не искать его на полу, потому что данное кольцо нужно будет сменить на новое!

3. Устанавливается новый передний тормозной цилиндр, в обратной последовательности, медные кольца меняются обязательно на новые, если Вы решите попробовать отремонтировать тормозной цилиндр, то в таком случае ознакомьтесь со статьёй, под названием: «Ремонт суппорта на ВАЗ 2109 ».

Примечание! Ещё рекомендуем Вам смазать перед установкой скобы в сборе с тормозным цилиндром, направляющие пальцы болтов, промазывать их нужно сняв с них пыльник, как это показано на фото ниже, промазываются пальцы смазкой УНИОЛ-1, когда всё соберёте, прокачайте с помощником тормоза на автомобиле семейства Самара 2, подробная инструкция по прокачке, есть на нашем сайте под названием: «Прокачка тормозов на ВАЗ 2114 »!

Дополнительный видео-ролик: Ниже расположен ролик, по поводу замены тормозного цилиндра на новый, ознакомьтесь с ним и Вы поймёте наглядно как должна производится его замена.

Примечание! Если Вы ещё не знаете как тормозная система устроена и работает, тогда в этом случае, обязательно изучите интересный ролик который мы разместили чуть ниже, после его просмотра, Вы сразу поймёте для чего нужна тормозная жидкость и почему тормозить автомобиль перестаёт, когда жидкость выливается!

Установка тормозного цилиндра

После того, как старый гтц ваз 2114 удален, а новый приобретен в автомагазине, следует провести полную ревизию последнего. Первое, на что следует обратить внимание — это наличие заглушек на всех его отверстиях. Если цилиндр продавался без них, то существует вероятность попадания влаги внутрь его корпуса, что, в свою очередь, может вызвать появление скрытых очагов коррозии, которые приведут к быстрой поломке.

Второе, что следует сделать — осмотреть наружную поверхность корпуса. Она не должна иметь сколов, забоин или других повреждений. Если внешний осмотр показал, что новый тормозной цилиндр пригоден для установки, его следует хорошо промыть, после чего насухо протереть чистой ветошью.

Установка нового ГТЦ ваз 2114

Монтаж нового тормозного цилиндра выполняется в следующем порядке:

1. Установить главный тормозной цилиндр на его посадочное место на корпусе вакуумного усилителя и зафиксировать его крепежными гайками.
2. Под корпус цилиндра подставить пустую емкость, после чего заполнить расширительный бачок новой тормозной жидкостью до максимальной отметки.
3. При помощи помощника проверить работоспособность цилиндра следующим образом: помощник должен плавно нажимать («покачивать») педаль тормоза, а водитель — следить за появлением ТЖ из отверстий ГТЦ. Если цилиндр работает корректно, то жидкость сначала покажется из двух передних, а через некоторое время — из двух задних отверстий.
4. Подвести тормозные трубки к отверстиям цилиндра и зафиксировать их (чтобы не перепутать трубки местами, во время их демонтажа рекомендуется сделать пометки при помощи маркера или цветной изоленты).
5. Плавно затянуть штуцера специальным ключом, не прилагая чрезмерного усилия — дабы не сорвать резьбу.

На этом весь процесс по замене тормозного цилиндра можно считать завершенным. Останется лишь провести прокачку тормозной системы, чтобы удалить из нее попавший внутрь во время ремонта воздух, после чего проверить работоспособность самих тормозов на ровной площадке.

Установку выполняйте также, как демонтаж, только в обратной последовательности. После того как затянули наконечники трубок, заливайте тормозную жидкость. Теперь необходимо прокачать главный тормозной цилиндр. Попросите помощника 4 раза плавно и до упора нажать на педаль тормоза, затем нажать еще раз и не отпускать.

В половине случаев такой подход позволяет избежать полной прокачки тормозов. После прокачки педаль тормоза должна быть очень тугой. Заведите двигатель, и несколько раз нажмите педаль тормоза. Если она легко продавливается больше, чем на 1/6 часть хода, необходима полная прокачка тормозов. Выезжайте на любой прямой участок, где можно без помех разгоняться и тормозить.

Разгонитесь до 5 – 10 километров в час и нажмите на тормоз, чтобы убедиться, что тормоза работают. Если все нормально, разгонитесь до 30 километров в час, затем резко и сильно нажмите на педаль тормоза. Если машина будет тормозить быстро и без увода в стороны, вы все сделали правильно. Если автомобиль повело в сторону, необходима полная прокачка тормозов.

1. Установить главный тормозной цилиндр на его посадочное место на корпусе вакуумного усилителя и зафиксировать его крепежными гайками.
2. Под корпус цилиндра подставить пустую емкость, после чего заполнить расширительный бачок новой тормозной жидкостью до максимальной отметки.
3. При помощи помощника проверить работоспособность цилиндра следующим образом: помощник должен плавно нажимать («покачивать») педаль тормоза, а водитель — следить за появлением ТЖ из отверстий ГТЦ. Если цилиндр работает корректно, то жидкость сначала покажется из двух передних, а через некоторое время — из двух задних отверстий.
4. Подвести тормозные трубки к отверстиям цилиндра и зафиксировать их (чтобы не перепутать трубки местами, во время их демонтажа рекомендуется сделать пометки при помощи маркера или цветной изоленты).
5. Плавно затянуть штуцера специальным ключом, не прилагая чрезмерного усилия — дабы не сорвать резьбу.

1. Отключить напряжение от аккумулятора – достаточно снять от клеммы «–» провод.

2. Провести процедуру по снятию шумоизоляционной обивки моторного отсека. Тут в принципе ничего сложного нет, главное найти и открутить все болты крепления, а также расстегнуть хомуты крепления шлангов к обивке. Делать всё аккуратно и сильно не дёргать.

4. Далее немного нужно послабить четыре гайки, что держат тормозные трубы.

5. Чтобы снять главный цилиндр со шпилек, необходимо отвинтить две гайки, что его крепят к вакуумному усилителю тормозов. После его снятию нужно полностью раскрутить предыдущие четыре гайки крепления трубок. Но перед этим под главный цилиндр подставьте резервуар, иначе с него вытечет немного тормозной жидкости.

6. Теперь слейте из бачка всю жидкость в новый перевёрнутый цилиндр.

7. Ставим на новый цилиндр бачок с втулками. Если Вы купили новый тормозной цилиндр без бачка, то ничего страшного нет, можно запросто ставить резервуар от старого. Но также не забудьте достать со старого цилиндра две резиновые герметизационные втулки, что крепили бачок с тормозной жидкостью. Если они там износились и потрескались, тогда следует купить и поставить новые втулки.

8. Теперь установите обратно главный цилиндр к вакуумному усилителю и зажмите две гайки крепления. После чего подставьте опять под низ пустой резервуар и в бачок залейте тормозной жидкости. Лучше жидкость вливать той марки, что была, не мешать несколько видов.

9. Вот тут то и нужна помощь второго человека, который будет в кабине жать на тормоз по команде. Закройте пальцами четыре отверстия под тормозные трубки в главном цилиндре. Теперь помощник должен делать плавные и медленные нажатия на педаль тормоза пока из передних отверстий цилиндра не пойдёт тормозная жидкость.

10. Как жидкость потечёт, можно подсоединять две трубки к передним отверстиям главного цилиндра и заворачивать их гайки крепления. Но помощник в это время должен держать педаль тормоза в зажатом положении.

11. Таким же способом установите остальные две трубки к задним отверстиям: зажать их пальцами; помощник нажимает на педаль тормоза; как потечёт жидкость – вставить и закрутить остальные две трубки.

12. Поставить все детали, что были сняты: подключить колодку с проводами и шумоизоляционную обивку.

13. По окончанию сборки машины нажмите на педаль тормоза и, если она «мягкая», то нужно прокачать тормозную систему.

Демонтаж

Для проведения демонтажных работ, которые повлекут за собой замену главного тормозного цилиндра, требуется подготовить определенный набор инструментов и материалов. В него входят:

• Тормозная жидкость;
• Инструмент для откручивания штуцеров;
• Плоскогубцы;
• Сухая ветошь;
• Щетка по металлу для зачистки контактов;
• Ключ на 17, 13 и 10 миллиметров;
• Устройство для натяжки пружин;
• Новый тормозной цилиндр.

Перед началом работ подготовьте себе площадку, где вы сможете разместить все снимаемые элементы. Записывайте или фотографируйте, либо как-то иначе фиксируйте, откуда был снят тот или иной агрегат. Это существенно упростит процедуру обратной сборки.

После всех подготовительных мероприятий можно приступать к работе.

1. Обязательно снимите минусовую клемму с аккумуляторной батареи вашего ВАЗ 2114. Без этого не начинается практически ни одна ремонтная или профилактическая работа на авто.
2. Поднимите капот, надежно его зафиксируйте.
3. С помощью шприца удалите остатки тормозной жидкости из емкости.
4. Открутите трубки подачи тормозной жидкости с помощью рожкового ключа. Отвинчивайте аккуратно, чтобы тормозная жидкость не попала на другие агрегаты подкапотного пространства.
5. В некоторых случаях резьба прикипает, из-за чего снять ее оказывается очень сложно. В такой ситуации советуем обработать резьбу с помощью тормозной жидкости и дать настояться ей некоторое время. Затем ключом на 10 миллиметров снимаются шланги.
6. Если и эти мероприятия не помогли, вам потребуется спецключ с зажимным болтом и накидной прорезью. Он крепится на гайке, зажимается болтом и проворачивает деталь.
7. Демонтировав патрубки тормозной жидкости, обязательно обозначьте их маркером или корректором, чтобы знать, какая трубка куда соединяется при обратной сборке.

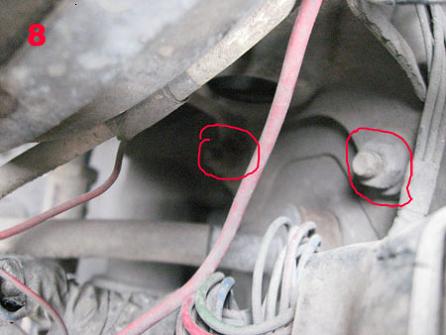

8. Теперь нужно демонтировать главный тормозной цилиндр. Для этого первым делом демонтируйте две основные гайки, которые удерживают ГТЦ на усилителе.
9. Все, поврежденный элемент можно снять со своего посадочного места.

Демонтажные работы

1. Зачистите места установки, дабы с новым цилиндром не возникло проблем уже в первые же месяцы эксплуатации.
2. Соблюдайте обратную последовательность сборки, чтобы не перепутать расположение тех или иных элементов.
3. Не зажимайте сильно шланги тормозной жидкости, иначе есть риск сорвать резьбу. Восстанавливать соединения — дело хлопотное.
4. Рекомендуется заменить используемую до ремонта тормозную жидкость, после чего обязательно прокачать тормоза.
5. Для прокачки вам потребуется помощь, так что договоритесь с товарищем заранее. Один будет аккуратно нажимать на тормоз из салона, а второй ожидать, когда из отверстий начнет выступать тормозная жидкость. В этот самый момент надо будет вернуть на места передние трубки.

Обязательно параллельно проверьте правильность работы вакуумного усилителя. Если он неисправен, потребуется его замена.

Советы специалистов

Опыт — дело полезное. Потому прислушайтесь к нескольким очень дельным советам, касающихся замены тормозного цилиндра и вмешательства в тормозную систему вообще.

замена вакуумника и ГТЦ ваз 2108, 2109,21099, 2113, 2114, 2115

1. Перед тем как выполнить обратную сборку узла, обязательно обработайте все демонтированные элементы с помощью изопропилового спирта. Продуйте отверстия агрегатов и тщательно протрите их сухой ветошью. Это существенно повысит срок их службы и позволит избежать ряда проблем на ранних стадиях эксплуатации.
2. Старайтесь не допускать контакта резиновых, пластиковых элементов, уплотнителей, патрубков с бензином, керосином и прочими химически мощными веществами. Их контакт может привести к повреждениям и потере целостности элементов.
3. Прежде чем менять ГТЦ, приведите в порядок корпус устройства. Нужно удалить все следы окисления, загрязнения, налет.
4. Следите за герметичностью устройства. Периодическую проверку уплотнительных колец проводите даже в том случае, если ГТЦ не проявляет никаких признаков нарушенной работоспособности.
5. Выполняя сборку узла, обработайте все элементы с помощью тормозной эмульсии.
6. Под винтами крепления ГТЦ находятся уплотнительные прокладки, которые потребуется обязательно заменить в процессе ремонта устройства.
7. Произведя замену главного тормозного цилиндра, не забудьте прокачать тормоза. Это необходимо для того, чтобы убрать попавший в систему воздух. Наличие воздушных пробок может привести к авариям, поскольку педаль тормоза попросту не сработает в какой-то момент.
8. Снимая колодку с проводами (при замене вакуумного усилителя), обязательно закройте все открытые отверстия, чтобы туда не попадала пыль, грязь, тормозная жидкость.
9. При проведении демонтажных работ по извлечению главного тормозного цилиндра, рекомендуется первым делом снять бачок ГЦ, а уже потом открутить крепежные винты. Это даст возможность намного проще извлечь агрегат и все остальные элементы системы.
10. Чаще всего ГТЦ выходит из строя по причине появления пропусков в системе подачи тормозной жидкости. Поднимите капот и посмотрите на стык устройства. Наличие следов утечки говорит о том, что манжета ГТЦ износилась и нуждается в замене.

Всегда помните, что любое вмешательство в тормозную систему требует обязательную прокачку тормозов после завершения работ. Игнорирование этого этапа может повлечь за собой серьезные последствия.

Замена главного тормозного цилиндра ВАЗ 2114: разбираем тонкости

Тормозная система — одна из наиболее важных систем автомашины, ведь именно от ее корректной работы зависят жизнь водителя и его пассажиров. Именно по этой причине на малейшие неисправности в работе тормозов следует сразу же обращать пристальное внимание. В сегодняшней статье мы расскажем о том, как своими руками проверить работоспособность тормозов, о том, по какому принципу действует тормозной цилиндр ваз 2114, а также о том, как его заменить в случае необходимости.

Принцип действия ГТЦ и его основные неполадки

Главный тормозной цилиндр ваз 2114 представляет собой устройство, преобразующее нажатие на педаль тормоза в повышенное давление внутри системы. Работает оно по вакуумному принципу, и требует полной герметичности тракта с тормозной жидкостью.

Снятый главный тормозной цилиндр ваз 2114

Любые нарушения этой герметичности и становятся причинами «пропадания» тормозов, а именно:

• попадание воздуха внутрь системы;
• появление трещин на магистрали и утечка тормозной жидкости;
• износ или нарушение целостности прокладок ГТЦ.

Расположение главного тормозного цилиндра ваз 2114

Подготовка инструмента и снятие

Что же нам нужно:

• тормозная жидкость;
• ключи «10», «13» и «17»;
• оборудование для отвинчивания штуцеров;
• плоскогубцы;
• щеточка по металлу, для снятия окисления контактов;
• сухая тряпочка;
• приспособление для натяжения пружин;
• новый тормозной цилиндр на ВАЗ 2114.

Перед началом работы необходимо приготовить место, где можно беспрепятственно раскладывать все демонтированные детали. Обязательно фиксируя место их расположение в системе автомобиля.

С чего начинаем ремонт главного цилиндра? Снимаем минусовую клемму с аккумулятора, дальше откидываем капот и убираем шприцем остатки тормозной жидкости. Откручиваем тормозные трубки рожковым ключом (нужно быть аккуратными, дабы не произвести утечку жидкости на другие детали автомобиля).

Снятие главного тормозного цилиндра на ВАЗ 2114

Что делать, когда резьба укоренилась и не поддается демонтажу? Попробуем смочить соединение тормозной жидкостью, а через некоторое время с помощью ключа №10 снять шланги. Когда все проделанные действия не позволяют отвинтить механизм, то можно воспользоваться специальным ключом, с накидной прорезью и зажимным болтом. Его стоит закрепить на гайке, зажать болтом и провернуть нужную деталь.

Чтобы не перепутать местами тормозные трубки при обратной установке, их нужно подписать опознавательным корректором.

Если все старания увенчались успехом, переходим к откручиванию главного цилиндра. Головкой на «18» снимаем две основные гайки механизма, которыми он крепится к усилителю.

Продолжая ремонт главного тормозного цилиндра ВАЗ 2114, монтируем новое приспособление с обновленным бочком для жидкости. Далее, возвращаем назад все детали в правильном порядке. Не стоит сильно фиксировать шланги, дабы не сорвать резьбу крепления. Желательно сменить жидкость в системе, ведь механизм потребуется прокачать.

При установке наполненного бочка требуется помощь еще одного человека, который будет легонько нажимать на педаль тормоза, пока из передних отверстий системы не пойдет жидкость. В этот момент монтируются две передние трубки.

При неправильной работе вакуумного усилителя требуется замена изделия. Для этого нужно убрать штуцер с левой стороны и повернуть цилиндр немного в сторону (по возможности). Отвинтить шланг от обратного клапана, а в салоне транспортного средства вынуть стопорную скобу пальца рычага и сам палец.

Ключом №13 отвинтить 4 гайки фиксации вакуума к кузову авто. Теперь можно заменить старый агрегат на новый.

Скрепить вакуум и педаль тормоза лучше всего пальцем-сухарем, а потом прикрутить рамку к кузову. Также разрешается сменить и вакуумный шланг, для лучшей функциональности основного механизма.
