Степень заряда аккумулятора по напряжение можно охарактеризовать как «силу» заряженных частиц, которую передаёт источник электрической энергии посредством кабеля. В данном случае благодаря этим заряженным частицам происходит питание приборов машины. Напряжение как значение не является константой и имеет тенденцию к изменению в корреляции со значением зарядки батареи.

Степень заряженности аккумулятора по напряжению таблица

Подзарядка батареи производится с помощью отдельного зарядного агрегата, который предназначен для кислотных машинных АКБ. Самые элементарные зарядные функционалы такого типа состоят из трансформатора тока и диодного моста.

Благодаря этим компонентам переменное напряжение идёт в ЗУ, где трансформируется в постоянное напряжение(15В). Этой величины достаточно для подзарядки батареи для автомобиля.

В отдельные модели зарядных устройств входят индикаторы силы тока и напряжения тока, и их регулировка соответственно. Также бывают устройства, которые регулируют эти параметры автоматически. А самые элементарные модели ЗУ не включают индикаторов и регулировок.

Как проверить состояние и работоспособность автомобильного аккумулятора

Правильная зарядка аккумулятора. Смотрим показания и полезные советы при зарядке

Напряжение аккумулятора (Теория + практика)

Порядок определения напряжения на аккумуляторе

Как следует из таблицы, информативными данными, позволяющими автомобилисту оценить уровень заряда аккумулятора, являются величины напряжения с нагрузкой и без нагрузки. Рассмотрим методы их измерения.

Измерение напряжения без нагрузки

Чтобы проверить вольтаж можно воспользоваться:

• вольтметром;
• мультиметром.

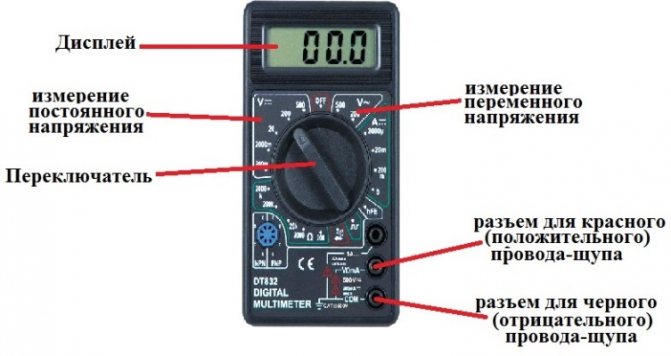

На рисунке 1 приведено устройство мультиметра.

С его помощью измерения следует проводить в такой последовательности:

1. Подсоединить провода-щупы к соответствующим разъемам мультиметра.
2. Переключателем перевести мультиметр в режим измерения постоянного напряжения.

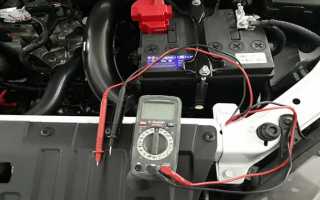

3. Приложить щупы мультиметра к клеммам АКБ. При несоблюдении полярности на дисплей будет выведено значение со знаком «-», что не оказывает влияния на результат измерений.
4. Снять показания с дисплея прибора.
5. С помощью таблицы по полученным данным определить уровень заряда батареи.

Совет! Измерение без нагрузки, т.е. при выключенном двигателе, необходимо проводить при комнатной температуре не менее чем через 6 часов после отключения двигателя.

Измерение напряжения с нагрузкой

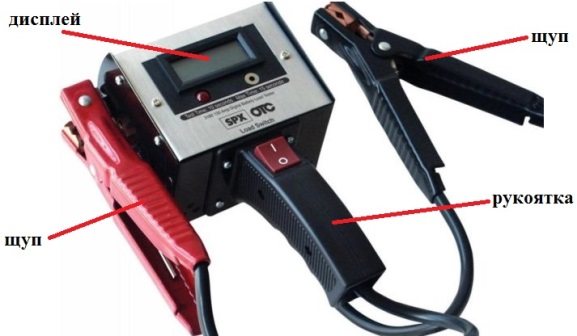

Измерения проводятся с помощью нагрузочной, иногда говорят разгрузочной, вилки. Она позволяет оценить напряжение в замкнутой цепи, соответствующее пуску двигателя автомобиля. Устройство этого прибора показано на рисунке 2.

Измерения проводятся следующим образом:

1. Зарядить на 100% АКБ.
2. Подключить щупы вилки к клеммам батареи.
3. Подать нагрузку на 5 секунд.
4. Снять показания дисплея.

По истечении 5 секунд у исправной АКБ показатели должны восстановиться минимум до 12,4 В.

Важно! Значение под нагрузкой ниже 9 В у полностью заряженного аккумулятора свидетельствует о его неисправности.

Измерение напряжения с помощью ареометра

Это косвенный метод определения вольтажа. Он редко применяется и менее удобный, чем метод измерения с помощью мультиметра.

Ареометром определяется плотность аккумуляторной жидкости. Потом, по таблице устанавливаются соответствующие ей величины. Например, если плотность электролита 1,27 г/см3, то напряжение на аккумуляторе 12,66 В, степень заряда 100 % и, следовательно, его подзарядка не требуется. Чаще решается обратная задача.

Совет! По плотности электролита в АКБ можно сделать вывод об эффективности зарядки. У недостаточно заряженного аккумулятора плотность жидкости ниже 1,27 г/см3.

Проверка зарядки автомобильного аккумулятора

Какие параметры учитывать при аккумуляторном заряде

При самостоятельной зарядке автомобильной батареи стоит учесть ряд основополагающих параметров:

• Подходящая сила тока для заряда равняется 10% от обозначенной ёмкости батареи для авто. К примеру, ёмкость вашей батареи равна 80Ач, в этом случае сила тока при подзарядке будет держаться на высоте 8А.
• Напряжение на зажимах зарядного агрегата должно на 10% превышать напряжение АКБ. Когда напряжение на зажимах стопроцентно заряженной батареи соответствует значению 12,6В, на контактах зарядного устройства это значение должно быть в диапазоне 13,86В.
• Можно воспроизвести более ускоренную зарядку АКБ, для этого сила тока повышается до 20-30А. Однако, такая подзарядка не рекомендуется профессиональными автовладельцами, так как отрицательно сказывается на сроке использования данной батареи.
• При зарядке гелиевого АКБ запрещено заходить за предел напряжения 14,2В, так как в этом случае это значение является критической точкой для этого типа АКБ.

Правильная зарядка аккумулятора

Многие автолюбители заряжают кислотный аккумулятор на дому. Этот процесс требует соблюдения определённых условий для соблюдения безопасности.

Перед начальным этапом нужно удостовериться в цельности АКБ и в том, что батарея не имеет заряда. Для этого перед процессом произведите визуальный осмотр на то, что в корпусе АКБ отсутствуют изъяны.

Если вы обнаружили повреждения – это может означать, что электролит вышел, и такой АКБ не подлежит ремонту или восстановлению. Рабочий АКБ также нужно освободить от грязи, пыли и налёта. Проделать это можно с помощью влажной губки, смоченной в мыльной воде. Дополнительно должна быть очищена вентиляция в крышке АКБ.

Некоторые аккумуляторы вмещают в себя индикаторы, наклейка для значений этих обозначений стандартно находится на крышке АКБ. Такой индикатор может показывать границы электролита, плотность электролита и уровень заряда аккумулятора. Дополнительно АКБ можно протестировать на зажимах. При пустом АКБ напряжение покажет значение ниже установленного нормами.

Не забудьте сверить границы электролита перед рабочим процессом. Для этого нужно открутить верхушки на банках аккумулятора (можно вручную). Электролит должен быть беспримесный, однородный и полностью закрывать пластины. Если количество электролита недостаточное – нужно долить в электролит дистиллированной воды вручную.

Что делать, если заряд аккумулятора не соответствует норме?

Ответ на этот вопрос простой. Если заряд АКБ не в норме, батарею нужно зарядить. Процесс зарядки в подробностях был описан в статье «Как правильно заряжать аккумулятор автомобиля зарядным устройством». Здесь хотелось бы отметить некоторые нюансы.

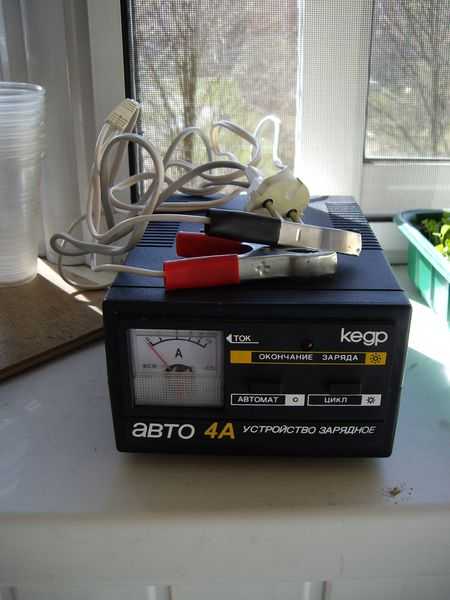

Зарядное устройство
Можно выделить три основные разновидности зарядки:

• ускоренная. Этот режим ещё часто называют Boost и его можно встретить на многих современных зарядных устройствах (ЗУ). В таком режиме норма заряда АКБ не набирается, но его вполне хватает, чтобы завести двигатель. Этот вид зарядки используется, когда вам нужно срочно ехать, а батарея села. Такой режим не рекомендуется использовать постоянно. Здесь заряд ускоряется за счёт увеличения силы тока, что срок эксплуатации аккумулятора;
• с постоянным напряжением. Этот вид зарядки подразумевает поддержание постоянного напряжения на выводах. Такой режим используется в режиме автоматического заряда на большинстве ЗУ. Его рекомендуется использовать, когда аккумулятор разряжен не сильно (не ниже 12 вольт). Подробнее о напряжении аккумулятора автомобиля в статье по ссылке. Преимущества этого режима в том, что вам не нужно его контролировать. Зарядное устройство само определить, когда заряд будет в норме и остановит процесс;
• с постоянным током. Этот вариант зарядки подразумевает подачу постоянного тока на аккумулятор. Процесс ведётся в несколько стадий, на которых ток постепенно снижается. Такой режим рекомендуется при зарядке глубоко разряженной аккумуляторной батареи. Он позволяет наиболее полно и равномерно зарядить аккумулятор. Минус в том, что вам придётся постоянно контролировать процесс, измерять напряжение и прекратить процесс, когда заряд батареи будет в норме.

Процесс зарядки аккумулятора

В заключение хотелось бы напомнить о правилах безопасности при зарядке аккумулятора. Процесс должен вестись в проветриваемом помещении. Лучше не проводить зарядку в жилых помещениях. Рядом с заряжаемым аккумулятором не должно быть открытого огня и искр. В процессе заряда выделяется водород, который в сочетании с кислород образует взрывоопасную смесь!

Советуем также прочитать материал о том, сколько весит автомобильный аккумулятор.

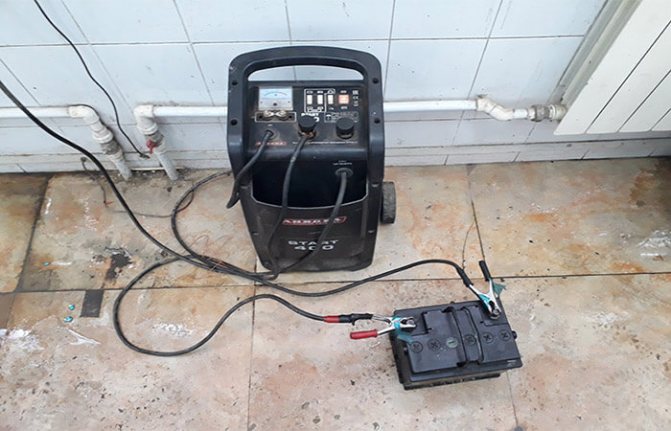

Способы зарядки аккумулятора

Подзарядку АКБ лучше проводить в специальных, хорошо проветриваемых комнатах. Так как происходит выпаривание электролита и в воздух выходят вредные пары.

Для начала к батарее присоединяется функционал для зарядки, и только после подключается питание из сети. В обратном случае плавкие вставки зарядки могут повредиться.

Подзарядка АКБ осуществляется тремя видами:

• Первый вид заряда подразумевает соблюдение напряжения на границе 16В для 12-вольтного аккумулятора, варьируя силу тока. В ранней стадии зарядки она держится на уровне 20-30А, но затем плавно опускается по ходу зарядки. Этот процесс стандартно происходит в течении суток, чем меньше величина напряжения, тем длительней будет время подзарядки. Не рекомендуются ставить высокое напряжение.
• Второй вид является кардинально контрастный – сила тока здесь является константной величиной, а переменным значением является напряжение. Это более экстремальный вид зарядки и требует профессионального подхода.
• Третий вид предполагает комбинацию из двух первых. То есть сначала зарядка осуществляется с помощью постоянного тока, а далее при работе постоянного напряжения.

По окончанию процесса тестируется напряжение на зажимах АКБ. Это осуществляется с работой нагрузочной вилки. Либо аккумулятор для тестирования устанавливается в авто. Если батарея заряжена, то стартер будет стартовать без никаких проблем.

Как изменяется напряжение при разряде аккумулятора

Прямая связь таких параметров, как напряжение и состояние химических элементов (электролита и пластин), а также уровня зарядки, отражается на работоспособности всей системы.

После полного заряда автомобильного аккумулятора электролит имеет высокую концентрацию кислоты, и напряжение батареи максимально. Во время эксплуатации плотность уменьшается, в связи с этим падает значение напряжения, следовательно и заряд АКБ. Стоит отметить, что разность потенциалов источника питания изменяется не только от заряда аккумулятора, но и от количества приборов, подключённых к сети.

Как соотносятся заряженность батареи и напряжение аккумулятора, можно увидеть на этом рисунке:

Тесно связаны напряжение и ёмкость АКБ. Оба параметра производитель указывает в модели источника питания. Они показывают, какую нагрузку энергии выдаёт аккумуляторная батарея на протяжении определённого времени разряда. Большие токи и быстрый разряд уменьшают ёмкость источника питания, меньшие — могут способствовать увеличению этого показателя.

Остаточную ёмкость аккумулятора принято проверять:

• по напряжению под мощностью при помощи нагрузочной вилки и постоянного тока;
• спектральным анализом;
• приборами, снимающими показания при переменном токе.

Все эти способы базируются на сведениях о сопротивлении АКБ, что позволяет только качественно оценить состояние источника питания. Зависимость ёмкости аккумулятора от напряжения не является причиной для установления работоспособности батареи. Связано это с возможным наличием плавающего заряда даст совершенно нормальный результат диагностики, что не будет соответствовать действительности. Поэтому мы рекомендуем проверять остаточную ёмкость АКБ от напряжения с помощью специалистов, которые проведут компьютерное исследование батареи.

Как долго заряжать кислотный аккумулятор

Аккумулятор воспринимается заряженным до конца, когда начинает кипеть электролит. Средний показатель времени зарядки обычно составляет для стандартных аккумуляторов 9 часов. Но этот показатель разнится в зависимости от типа аккумулятора и от его уровня заряженности на момент начала процесса подзарядки.

Не рекомендуют производить перезаряд АКБ, так как вследствие этого образуется накипь на свинцовой пластинке. После чего батарея может испортиться без возможности восстановления. Для того, чтобы этого избежать, нужно перед началом процесса тестировать высоту электролита и его плотность, особенно в прохладное время года.

При высоких показателях температуры воздуха заряд АКБ производится при показаниях ёмкости от 50%, при более холодном температурном режиме этот показатель обычно равняется 25%.

АКБ стоит очистить от грязи, пыли и накипи не только перед началом зарядки, но и после, так как в процессе подзарядки на поверхности могут остаться следы кислоты.

Очистить аккумулятор можно мыльным или содовым раствором. Эту процедуру нужно проводить в перчатках из соображений безопасности. При этом старайтесь, чтобы раствор не протёк в банки АКБ.

Весь процесс довольно простой, и, если работать, соблюдая все инструкции, работа аккумулятора будет долгой и хорошо налаженной.

Как протестировать уровень заряда аккумулятора

Выносливость аккумулятора характеризуется напряжением, эти данные являются основополагающими для замеров уровня заряда АКБ.

Напряжение можно протестировать двумя способами: измерением показаний на клеммах и замерами плотности электролита.

Показания на клеммах

Это самый простой и доступный метод. Он ориентируется на показатель значений, которые измеряются на контактах аккумуляторной батареи вольтметром – специальным измерительным прибором. Он покажет точное значение, вплоть до сотых долей вольта.

Для замера батарея должна находиться в состоянии покоя 4-5 часов, и только после этого можно проводить измерения. Обычный уровень напряжения для кислотных аккумуляторов составляет 12,5-12,9В. Для более точных измерений ориентируйтесь на вышеуказанную таблицу.

Есть способ замера с более высокой точностью с участием специальных ЗУ с памятью и микропроцессором. Они имеют возможность отследить несколько серий заряда и разряда батареи.

Этот метод является максимально точным, и так вы сможете сэкономить средства при сервисе батареи.

Плотность электролита

Второй метод заключается в замерах плотности жидкого электролита. Соответственно, это метод подойдёт только для аккумуляторов с электролитом. Электролит состоит из 65% дистиллята и 35% серной кислоты.

При разрядке АКБ понижается плотность серной кислоты. Чем выше разряд, тем больше уменьшается плотность. Эти коэффициенты находятся в постоянной связке.

Плотность электролита вы можете замерить особым прибором – ареометром. При степени полноценного заряда аккумулятора 12,7В и средней температуре воздуха плотность электролита будет колебаться в пределах 1,27-1,28 г/см3.

Существует специальная таблица данных, показывающая зависимость заряда АКБ от плотности электролита:

Чем более высокую плотность имеет электролит, тем более стойкой батарея останется в режиме холода. В регионах с холодными климатическими условиями плотность электролита принудительно увеличивают до отметки 1,30 г/см3.

Однако, предельно допустимое значение – 1,35 г/см3, в противном варианте кислота может расплавить пластинки.

Нормальное напряжение аккумулятора автомобиля зимой

Постоянная недозарядка АКБ зимой приводит к уменьшению емкости АКБ и плотности электролитной жидкости. В середине небольших элементов батареи вследствие этого электролитная жидкость может замерзнуть. В результате таких процессов происходит некорректная работа источника электроэнергии.

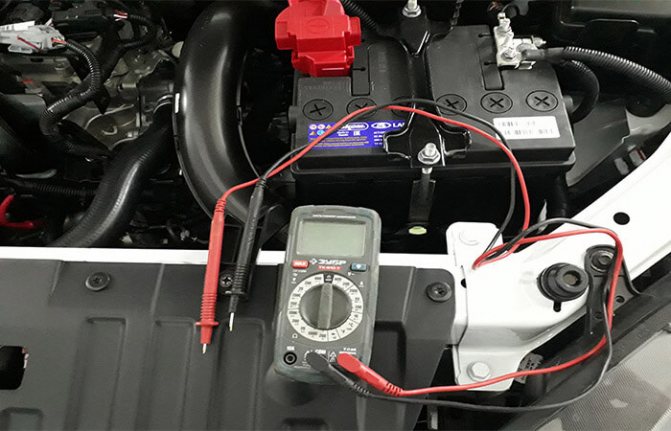

Для тестирования напряжения на аккумуляторе автомобиля используют мультиметр или выполняют регулярные замеры плотности электролитной жидкости. В заряженном в полном объеме источника питания этот показатель будет не менее 1,28 г/см³.

Замеры под нагрузкой

Иногда АКБ обладает возможностью запуска двигателя даже при опустившемся напряжении. Но важно, чтобы после запуска генератор обеспечил её дальнейший заряд.

В процессе зажигания в АКБ заряд уходит на стартер, так как подаётся высокий ток. При хорошо работающем аккумуляторе реставрация батареи совершается за 5 секунд.

Напряжение на хорошо работающей батарее пребывает в диапазоне 12,6-12,9В. Но эти данные не всегда правильно оценивают состояние АКБ. Может возникнуть такой эффект, когда в тихом состоянии напряжение в батарее хорошее, а под действием нагрузки резко снижается, и заряд заканчивается быстро.

Поэтому есть смысл иногда проводить замеры под нагрузкой. Для этого пользуются нагрузочной вилкой. Это помогает понять, насколько хорошо аккумуляторная батарея удерживает зарядку.

Вилка представляет собой устройство с нагрузочной спиралью, контактными щупами и вольтметром. Прибор создаёт имитацию пускового тока, при этом производя напряжение, которое в 2 раза выше ёмкости батареи.

При ёмкости АКБ 50 Ач происходит нагрузка до 100А. Такие замеры делают на полноценно заряженной АКБ. Через 5 секунд прибор выдаёт результат.

Учитывая, что показатель нагрузочного напряжения меньше, при работающем аккумуляторе этот показатель будет 10В, а при плохо работающем аккумуляторе составит 9В и меньше.

Аккумулятор теряет напряжение: в чем причина?

Если заряженный источник питания быстро разряжается, причин такого «поведения» батареи может быть несколько. Уровень заряда аккумулятора может быстро падать вследствие естественной причины: АКБ просто исчерпала свой ресурс обычным путем и нуждается в замене.

Также может выйти из строя генератор, который заряжает батарею в процессе езды, помогая ей поддерживать необходимый уровень рабочего состояния. Если аккумулятор еще не старый, и генератор в порядке — вероятно, в автомобиле есть серьезные проблемы с током в виде его постоянной утечки.

https://youtube.com/watch?v=PjherahMrLo

Кроме этого, бортовая сеть автомобиля может быть неисправной — например, магнитола или какой-нибудь другой прибор берет слишком много тока, и аккумулятор просто не справляется с этой нагрузкой.

Для того чтобы устранить падение напряжения, иногда бывает достаточно исправить возникшую неполадку путем технического осмотра, выявления причины, ее устранения и повторных замеров напряжения на клеммах аккумулятора после нескольких часов его эксплуатации. Важно оценить и такие показатели, как уровень плотности электролита, а также измерить напряжение под нагрузкой и без нее. Подробнее о проверке АКБ нагрузочной вилкой →

Это интересно: Аккумулятор для дизельного автомобиля

Напряжение при низких температурах

При снижении температуры воздуха при смене сезонов мотор запускается более тяжело. Многие водители решают эту проблему таким образом: снимают батарею на ночь и уносят домой.

Низкие температуры имеют влияние на плотность электролита, которая снижает свой показатель.

Воды в составе электролита получается больше, жидкость способна к замерзанию. Поэтому низкие температуры замедляют процессы в батарее.

При адекватной работе аккумулятор с жидким электролитом может работать без смены 5-7 лет. И если летом плотность электролита и степень заряда нужно тестировать раз в 3-4 месяца, то зимой такие проверки осуществляются раз в 2-3 недели.

При проживании в регионах с суровым зимним климатом батарею нужно заряжать раз в 5-7 дней, даже если вы постоянно используете автомобиль.
