Генераторы используются во многих областях, как автономные источники электрической энергии. Особенно широкое распространение эти устройства получили в автомобилях. Без генератора не смогут нормально работать блоки, приборы и узлы, которые полностью зависят от наличия электричества. От него же заряжается и аккумуляторная батарея. Поэтому, при возникновении каких-либо проблем в системе электрооборудования, одним из основных вопросов становится, как проверить генератор мультиметром.

Наиболее оптимальным вариантом будет обращение на СТО, для проведения полной диагностики. Однако это не всегда возможно, да и автомобиль может оказаться не на ходу. Единственным выходом из создавшейся ситуации будет самостоятельная проверка всех систем автомобиля, в том числе и генератора.

Проверка реле напряжения

Проверка регулятора напряжения генератора бывает необходима в случае когда начали наблюдаться проблемы с аккумулятором. В частности, он стал недозаряжаться или перезаряжаться. При появлении такой неисправности как раз самое время проверить реле регулятора напряжения генератора.
Реле должно отключатся при 14,2-14,5В

В задачу этого несложного прибора входит регулирование значения напряжения электрического тока, которое подается от генератора к аккумуляторной батарее. При его выходе из строя, АКБ или недостаточно заряжается или наоборот перезаряжается, что также опасно, поскольку при этом значительно снижается ресурс аккумулятора.

Согласитесь, что такая перспектива из-за одной небольшой детальки не очень хорошая. Именно поэтому так важно контролировать рабочее состояние регулятора напряжения (также его еще могут называть таблетка или шоколадка). Но чтобы правильно проверить регулятор напряжения необходимо знать его тип и несколько важных особенностей.

✔️КАК ПРОВЕРИТЬ РЕЛЕ РЕГУЛЯТОР диагностика авто ЛАЙФХАК 🤔 автоэлектрик самоделки в гараже

Полезно ВСЕМ! Как проверить регулятор напряжения генератора!

Проверяем регулятор напряжения от ВАЗ 2101-2107

Проверка аккумулятора и генератора автомобиля

Хитрости жизни и Полезные советы: Проверка аккумулятора и генератора автомобиля

Автомобильное реле-регулятор обеспечивает нормальную работу генератора, не допуская его пере- или недозаряда. Т. е. речь идет о стабилизаторе постоянного напряжения: реле поддерживает его в пределах 13,8-14,5В (для каждой марки авто значение может быть разным). Выход из строя данного устройства чреват выкипанием электролита из банок аккумуляторной батареи (при повышенном напряжении), либо невозможностью пуска двигателя из-за неполного заряда АКБ, а это сокращает срок ее службы. Полное отсутствие заряда можно определить по загоревшейся лампочке на панели приборов.

Конденсатор автомобильного генератора, где и зачем он нужен.

Типы регуляторов напряжения

Разобравшись с тем, каких типов бывают эти устройства, в чем их особенности и свойства, придет полное понимание проводимых при проверке процедур. Также это даст ответ, по какой схеме, каким способом и как проверять регулятор напряжения генератора.Регуляторы бывают двух типов:

В первом случае имеется в виду, что корпус регулятора совмещен со щеточным узлом непосредственно в корпусе генератора. Во втором случае регулятор представляет собой отдельный узел, который расположен на корпусе машины, в моторном отсеке, и к нему идут провода от генератора, и от него уже тянутся провода к аккумуляторной батарее.

Особенностью регуляторов является то, что их корпуса неразборные. Они, как правило, залиты герметиком или специальной смолой. Да и ремонтировать их особого смысла нет, поскольку стоит аппарат недорого. Поэтому основная проблема в данном ключе состоит в проверке реле регулятора напряжения генератора. Независимо от типа регулятора признаки напряжения будут одни и те же.

Разновидности реле-регуляторов

Существует два их типа, которые работают по единому принципу, увеличивая или понижая бортовое напряжение авто в зависимости от нагрузки.

1. Устройство, размещаемое непосредственно на корпусе генератора и совмещаемого с щеточным узлом.
2. Реле, устанавливаемое отдельно, в подкапотном пространстве. Через прибор идет провод от генератора на аккумуляторную батарею.

Первый тип реле-регулятора – только неразборный (электронные компоненты, расположенные внутри, заливаются эпоксидной смолой). Что касается второй разновидности, то ранее делали механические устройства, однако из-за надежности позже от них отказались, и сегодня можно встретить неразборный электронный вариант, где «внутренности» также залиты компаундом.

Если ваш аккумулятор не заряжается (или процесс идет очень плохо), либо наоборот, перегорают лампочки и выкипает электролит, необходимо сначала понять: действительно ли виноват регулятор напряжения. Сделать это можно двумя методами: непосредственно на машине или после демонтажа устройства. Каждый вариант стоит рассмотреть подробнее.

Признаки неисправности

Так, в случае пониженного напряжения аккумуляторная батарея попросту не будет заряжаться. То есть, утром вы не сможете завести машину, возможно даже не засветятся лампы на приборной панели или неприятности возникнут во время движения. Например, тусклые фары в темное время суток, неустойчивая работа электросистемы (проблемы с электроприборами — дворниками, обогревателями, магнитолой и так далее).

В случае повышенного напряжения велика вероятность уменьшения уровня электролита в банках аккумулятора, или его выкипание. Также может появиться белый налет на корпусе АКБ. При перезарядке батарея может вести себя неадекватно.

Признаки, неисправности, ремонт генератора и регулятора напряжения

Кроме этого, еще можно выделить следующие признаки неисправности регулятора напряжения (в отдельных случаях некоторых из них могут как иметь место, так и отсутствовать, все зависит от конкретной ситуации):

• при включении зажигания на приборной панели не светится контрольная лампочка (хотя это может быть признаком и других неисправностей, например, того, что он перегорела, отпал контакт и так далее);
• после запуска не гаснет индикатор аккумулятора на приборной панели, то есть, имеют место явные неисправности в зарядке АКБ;
• яркость свечения фар становится зависима от оборотов двигателя (это можно проверить где-нибудь в безлюдном месте, установив автомобиль напротив стены и погазовать — если при этом свечение будет меняться, то, скорее всего, регулятор напряжения неисправен);
• машина перестала нормально заводиться с первого раза;
• постоянно разряжается аккумуляторная батарея;
• при превышении количества оборотов двигателя свыше 2000 об/мин индикаторы на приборной панели отключаются;
• динамические характеристики машины падают, особенно это заметно на высоких оборотах двигателя;
• в некоторых случаях может закипеть аккумуляторная батарея.

Как проверить регулятор напряжения генератора мультиметром

Для того чтобы обеспечить нормальную работу лампочек, стеклоподъемников, стеклоочистителей и другого электрооборудования, а также зарядку аккумулятора, нужно поддерживать значение постоянного тока на уровне 13,5-14,5 вольт. Если этот показатель будет меньше, то не зарядится батарея, а если он превысит этот уровень – бортовые электроприборы выйдут из строя. Высокое напряжение наносит определенный вред и аккумулятору, сокращая срок эксплуатации из-за перезарядки.

Поэтому для преобразования тока, вырабатываемого генератором, существует специальное устройство – реле-регулятор напряжения. С его помощью бортовая сеть обеспечивается током, у которого поддерживаются требуемые параметры, независимо от оборотов коленчатого вала. Нередко возникают ситуации, когда возникает необходимость проверить напряжение генератора мультиметром.

Современные реле являются электронными, а их конструкция – неразборная. В случае выхода их из строя, они не подлежать регулировкам или ремонту, а требуют полной замены. Это считается единственным недостатком этих устройств, поскольку в остальном реле имеют массу достоинств: компактность, долговечность, высокая точность параметров тока.

Когда же регулятор напряжения можно считать неисправным?

1. Фары меняют яркость свечения, в зависимости от оборотов двигателя.
2. Наблюдается недостаточный заряд аккумулятора или, наоборот, его перезарядка, сопровождающаяся выкипанием электролита.
3. В салоне автомобиля может ощущаться горелый запах. Поломка регулятора может произойти из-за попадания влаги, различных механических повреждений, короткого замыкания и других нестандартных кратковременных электрических воздействий.
4. Иногда регулятор бывает изначально некачественным, если это сомнительная продукция от неизвестных производителей.

Существуют разные методы, как проверить реле-регулятор генератора мультиметром и установить его работоспособность. Наиболее простым считается проверка мультиметром, без демонтажа устройства. С этой целью выполняется измерение напряжения, поступающего в аккумулятор для его зарядки. Для такой проверки потребуется помощник, регулирующий обороты двигателя педалью акселератора.

Процедура проверки проходит в несколько этапов:

• Двигатель автомобиля запускается и прогревается в течение 5-ти минут.
• Открыть капот во время работы двигателя и соединить контакты мультиметра с клеммами батареи. Подключение нужно выполнять с соблюдением полярности, а переключатель выставляется на отметку 20 В.
• Оценка зарядного напряжения, поступающего от генератора, выполняется при определенных условиях. Необходимо проверить сколько выдает генератор мультиметром. Ближний свет должен быть включен, а все остальные потребители – выключены. Коленчатый вал вращается со скоростью от 1,5 до 2,5 тыс. об/мин. Если напряжение составляет более 14,8 вольт, в этом случае регулятор считается неисправным и подлежит замене. При напряжении ниже 13,5 В причиной неисправности может быть не только реле. Неисправность может заключаться в проводке или самом генераторе.
• Более точные результаты получаются путем оценки интенсивности тока, поступающего при нагрузке. Для этого потребуется включение дальнего света, вентилятора печки, стеклоочистителя и других потребителей. В такой ситуации величина зарядного тока не должна быть ниже отметки 13,5 вольт. Если показатель все-таки меньше этого значения, то при включении всего электрооборудования, аккумулятор не будет получать нормальную зарядку.

Причины отказа реле-регулятора

Причинами выхода регулятора напряжения из строя могут быть:

• короткое замыкание в цепи, в том числе межвитковое замыкание обмотки возбуждения;
• выход из строя выпрямительного моста (пробой диодов);
• переполюсовка или неправильное подключение к выводам аккумулятора;
• проникание влаги в корпус регулятора и/или генератора (например, во время мойки машины или езды в сильный дождь);
• механические повреждения узла;
• естественный износ узла, в том числе, щеток;
• плохое качество непосредственно проверяемого аппарата.

Существует ряд несложных методов проверки регулятора вне зависимости от того, съемный ли этот узел или нет.

Шоколадка генератора что это такое

Выход из строя реле-регулятора – наиболее частая причина неисправности автомобильных генераторов. Именно поэтому с проверки регулятора обычно начинают контроль работоспособности узлов генератора.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

В большинстве случаев это можно сделать самостоятельно даже без его снятия.

p, blockquote 3,0,0,0,0 —>

p, blockquote 4,0,0,0,0 —>

Принцип работы регулятора напряжения генератора

p, blockquote 5,0,0,0,0 —>

Генератор – один из наиболее консервативных узлов автомобилей. Разработанная в середине 60-х годов схема осталась практически неизменной вплоть до наших дней за исключением элементной базы.

p, blockquote 6,0,0,0,0 —>

Схема

В общем виде схему автомобильного генератора можно изобразить так:

p, blockquote 7,0,0,0,0 —>

p, blockquote 8,0,0,0,0 —>

Она содержит следующие основные узлы:

p, blockquote 9,0,0,0,0 —>

• выпрямительный мост 5 и 6;
• выпрямительный мост питания реле-регулятора 7;
• реле-регулятор 11;
• щетки обмотки возбуждения 10;
• обмотка возбуждения (якорь) 9;
• обмотка статора 8;
• индикаторная лампа 4;
• аккумуляторная батарея 3;
• контактная группа замка зажигания 1;
• конденсатор 2 (может отсутствовать).

Общий принцип работы генераторов переменного тока придумал гениальный Тесла. Постоянный ток через обмотку возбуждения индуцирует магнитное поле. Во время вращения катушки возбуждения (якоря) внутри обмотки статора в последних генерируется переменное напряжение.

p, blockquote 10,0,0,0,0 —> adsp-pro-1 —>

Это напряжение преобразуется в постоянное выпрямителем, выполненным на диодном мосте 5 и 6. Выпрямленное напряжение заряжает аккумуляторную батарею.

p, blockquote 11,0,0,0,0 —>

Чем выше ток в обмотке возбуждения, тем будет выше напряжение генератора.

p, blockquote 12,0,1,0,0 —>

Какую функцию выполняет реле-регулятор? По существу, он является усилителем с обратной связью. То есть, как только повышается напряжение, его схема уменьшает ток через обмотку возбуждения.

p, blockquote 13,0,0,0,0 —>

Соответственно, напряжение генератора уменьшается. Тогда он повышает ток обмотки, напряжение генератора увеличивается. И так до бесконечности. В конечном счете, напряжение генератора стабилизируется на определенном уровне. Весь этот процесс стабилизации длится доли секунды.

p, blockquote 14,0,0,0,0 —>

Реле-регуляторы классифицируют по элементной базе исполнения

:

p, blockquote 15,0,0,0,0 —>

• релейные;
• транзисторно-релейные;
• транзисторные (в автомобилях до 90-х годов);
• интегральные (в современных автомобилях);
• микропроцессорные с программным управлением (Audi, BMW).

p, blockquote 16,0,0,0,0 —>

По конструктивному исполнению

:

p, blockquote 17,0,0,0,0 —>

• внешние, закрепляемые на элементах кузова;
• встроенные;
• встроенные, совмещенные со щетками.

p, blockquote 18,0,0,0,0 —>

В современных автомобилях чаще всего используют устройства, совмещенные со щетками. В этом есть свой недостаток: когда изнашиваются щетки, приходится менять и реле-регулятор. И наоборот, отказ реле-регулятора может привести к замене здоровых щеток.

p, blockquote 19,0,0,0,0 —>

Некоторые специалисты меняют только щетки, расположенные совместно с реле-регулятором. Это не лучший вариант из соображений надежности, тем более стоимость реле-регуляторов распространенных автомобилей не так велика и может быть даже ниже стоимости замены щеток.

Возможные причины неисправности

p, blockquote 21,0,0,0,0 —>

В качестве основных причин неисправностей реле-регуляторов напряжения генераторов рассматриваются:

p, blockquote 22,0,0,0,0 —>

• межвитковое замыкание обмотки возбуждения. Наиболее опасная причина неисправности. После замены реле-регулятора генератор определенное время работает без проблем. Но регулятор работает при повышенных токах и через пару месяцев вновь перегорает. В этом случае необходимо снимать генератор и везти его на тестирование;
• выход из строя выпрямительного моста (пробой диодов). Менее опасен, тем более данная неисправность вызывает перегрев генератора, и диоды меняются в первую очередь;
• переполюсовка или перепутывание полюсов аккумулятора. В этом случае выходят из строя и выпрямительные диоды;
• разрушение щеток;
• короткое замыкание на управляющем выводе реле-регулятора;
• естественный износ.

Последствия неисправного реле-регулятора могут быть существенны:

p, blockquote 23,0,0,0,0 —>

• повышенное напряжение генератора может привести к выходу из строя электронных блоков автомобиля, поэтому нельзя снимать клеммы аккумулятора при заведенном двигателе;
• внутреннее замыкание реле-регулятора приводит к перегреву обмотки возбуждения и, в конечном счете, более дорогостоящему ремонту;
• разрушение щеток реле-регулятора может вызвать окончательную поломку генератора, его заклиниванию, обрыву ремня и более серьезным последствиям.

Простейший способ проверки регулятора напряжения генератора

Самый простой метод проверки регулятора состоит в замере мультиметром напряжения на аккумуляторных клеммах. Однако стоит сразу оговориться, что приведенный далее алгоритм не дает 100% вероятности выхода из строя именно регулятора. Возможно, вышел из строя непосредственно генератор. Но преимущество данного метода заключается в том, что он прост, и не нужно выполнять демонтаж устройства из машины. Итак, алгоритм проверки регулятора напряжения генератора мультиметром таков:

• Выставить тестер в режим измерения постоянного напряжения на предел около 20 В (зависит от конкретной модели, главное, чтобы он максимально точно показывал значения до 20 В).
• Запустить двигатель.
• Измерить напряжение на клеммах аккумулятора в режиме холостого хода (1000. 1500 об/мин). При исправном регуляторе и генераторе значение должно находиться в пределах 13,2. 14 В.
• Увеличить обороты до значений 2000. 2500 об/мин. В нормальном состоянии электросхемы соответствующее напряжение вырастет до 13,6. 14,2 В.
• При увеличении оборотов до 3500 об/мин и выше напряжение не должно превышать 14,5 В.

Если в процессе проверки значения напряжения очень отличаются от приведенных, то, скорее всего, у машины неисправен регулятор напряжения. Помните, что напряжение не должно падать ниже 12 В и не должно повышаться более 14,5 В.

Как было указано выше, регулятор может быть отдельный или совмещенный с генератором. В настоящее время практически на всех иномарках, да и на большинстве современных отечественных машин устанавливаются совмещенные реле. Это обусловлено спецификой их работы и экономией места.

Как проверить диодный мост генератора мультиметром

Диодный мост в генераторе является своеобразным выпрямителем, с помощью которого переменный ток, вырабатываемый генератором, преобразуется в постоянный. В него входят полупроводниковые диоды в количестве 6 штук, 3 из них – с положительным значением, а 3 – с отрицательным. Каждая из этих групп пропускает ток только в одном, строго определенном направлении.

Переменный ток используется тогда, когда его нужно передать на дальнее расстояние. Для электроприборов, установленных в автомобиле, требуется постоянный ток, в том числе и для зарядки аккумулятора. Поскольку генератор способен вырабатывать лишь переменный ток, то для преобразования в постоянный ток как раз и нужен диодный мост.

В конструкцию входят две металлические пластины, проводящие электрический ток. На их плоскости в порядке очередности устанавливаются диоды. Переменное напряжение, выдаваемое генератором, изменяет направление, в котором движутся электроны. Для того чтобы получить постоянное напряжение, требуется перенаправить их движение в так называемую неправильную сторону, в результате дальнейшей работы фаз будет создаваться постоянный ток. В данной схеме аккумуляторная батарея служит своеобразным конденсатором, который успешно гасит колебания напряжения. При необходимости следует проверить генератор с помощью мультиметра.

Довольно часто происходит выход из строя диодного моста. Подобная ситуация возникает при несоблюдении полярности аккумулятора, или замыкании электрической цепи в самом генераторе. Любые неисправности диодного моста отрицательно влияют на всю бортовую сеть. Если произошел обрыв одного из диодов или диод оказался пробитым, в этом случае в стабильном пульсирующем напряжении на выходе генератора появляются провалы, поскольку неисправный диод прекращает подачу напряжения в бортовую сеть.

Определенную компенсацию провалов берет на себя аккумулятор за счет собственных ресурсов, однако величина общего напряжения сети все равно снижается. Помимо нарушения стабильности, провалы приводят к электромагнитным помехам, отрицательно влияющим на звуковоспроизводящее оборудование. При большом количестве таких нарушений скорее всего потребуется обязательная проверка диодного моста. С этой целью придется проверить генератор на работоспособность мультиметром, предварительно сняв его с двигателя. Диодный мост отсоединяется и прозванивается тестером.

Во время разборки желательно использовать руководство по эксплуатации, поскольку на разных машинах эта операция может отличаться. На одних моделях крепление моста осуществляется болтами, а в других он просто припаивается. На диодный мост и генератор наносятся метки, чтобы избежать путаницы при последующей сборке.

• Мультиметр необходимо перевести в режим измерения сопротивления и установить звуковую индикацию.
• Далее щупы измерительного устройства подключаются к каждому выводу диода. Отрицательный вывод – «минус» соединяется с центральной стальной или алюминиевой пластиной, а положительный вывод соединяется с металлической жилой, выполненной в виде луженого оголенного провода, диаметр которого должен быть не менее 1 мм.
• Чтобы проверить каждый диод, нужно вначале одним щупом коснуться жилы или центральной пластины, а другим щупом – противоположного вывода диода. После этого щупы необходимо поменять местами.
• При исправности диода, мультиметр будет выдавать звуковые сигналы только когда щупы находятся в определенном положении. Если же тестер пищит при всех вариантах подключения, это указывает на то, что диод пробит. Если звуковые сигналы вообще отсутствуют, значит имеет место обрыв диода. Звуковые сигналы должны издаваться прибором, когда проверяется только одна сторона моста.

Существует еще один метод проверки генератора мультиметром. В этом случае используется сопротивление – основная физическая величина. Для проведения измерений таким способом, переключатель нужно установить на отметку 1кОм. Касания щупами осуществляются как и в предыдущем варианте. При проверке одного направления прибор должен выдавать результат 500-800 Ом, а при проверке другого – бесконечность. В этом случае все диоды моста находятся в рабочем состоянии.

Как проверить диодный мост генератора правильно и самому. Автоэлектроника

Проверка совмещенного реле-регулятора

Проверка регулятора напряжения ВАЗ 2110

Для выполнения соответствующей проверки необходимо собрать схему, приведенную на рисунке. Для этого используются зарядное устройство или блок питания с регулируемой нагрузкой (важно, чтобы с его помощью была возможность регулировать значение напряжение в цепи), лампочку на 12 В (например, от поворотника или фары, мощностью 3. 4 Вт), мультиметр, непосредственно регулятор напряжения (это может быть как от генератора bosch, так и valeo или другой). Используемые для коммутации провода желательно иметь с “крокодилами”.

Проверка регулятора напряжения у генератора 37.3701: 1 — аккумуляторная батарея; 2 — вывод «масса» регулятора напряжения; 3 — регулятор напряжения; 4 – вывод «Ш» регулятора; 5 — вывод «В» регулятора; 6 — контрольная лампа; 7 — вывод «Б» регулятора напряжения.

Если собрать схему, напряжение в которой будет со стандартным значением 12,7 В, то лампочка будет просто светиться. Но если с помощью регулятора напряжения поднять его значение до 14. 14,5 В, то при исправном реле лампочка должна погаснуть. В противном случае регулятор неисправен. То есть, при достижении напряжения в 14. 14,5 В (в зависимости от модели машины и, соответственно, регулятора) и выше лампочка тухнет, а при понижении до такого же уровня вновь загорается.

Проверка регулятора напряжения ВАЗ 2107

Проверка регулятора напряжения на автомобилях ВАЗ 2108/2109

Проверяем автомобильный генератор

Генератор в автомобиле работает совместно с аккумулятором и реле-регулятором, и является «электростанцией» автомобиля, то есть основным источником электроэнергии. При отказе генератора, таким источником может стать аккумулятор, но, только на непродолжительное время – без подзарядки генератора, он быстро «сядет».

Реле – регулятор в этой связке поддерживает постоянное напряжение вырабатываемое генератором, независимо от числа оборотов двигателя. Без регулятора при высоких оборотах, напряжение генератора резко возросло бы, превысив напряжение, на которое рассчитаны потребители электроэнергии в автомобиле.

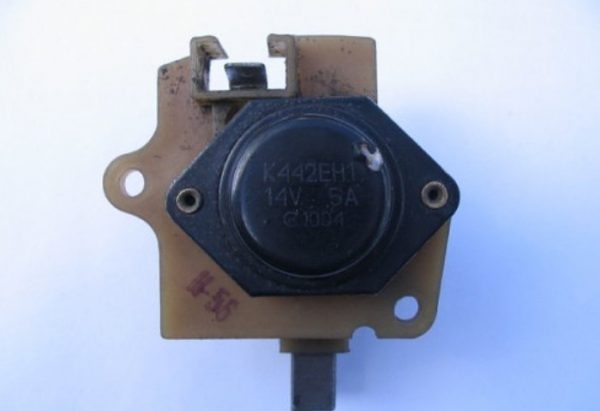

Иногда реле-регуляторы интегрируются прямо в генератор в виде небольшой платы — «шоколадки» в щеточном узле. Кстати, при отказе реле-регулятора в дороге, можно добраться до гаража, если замкнуть через лампу 20 -25 Вт (например, от переноски), провода, идущие к клеммам «Ш» и «+» (ВЗ) реле-регулятора.

К основным, самым типичным неисправностям генератора автомобиля относятся межвитковое замыкание и обрыв обмотки статора или ротора, подгорание контактных колец, износ щеток, поломка щеткодержателя, повреждение диодного моста, износ подшипников вала ротора, обрыв проводов выводных клемм.

При возникновении признаков неисправности генератора или реле регулятора проводят их проверку. Проверять автомобильный генератор, диодный мост и реле регулятор, нужно осторожно, соблюдая некоторые правила, чтобы не повредить эти устройства.

Нельзя проверять генератор путем короткого замыкания его выводов, то есть методом «на искру».

Не допускайте работу генератора при выключенных потребителях, особенно, если отключена аккумуляторная батарея.

Начните диагностику с проверки натяжения ремня генератора.

Прослабленный ремень будет пробуксовывать, и генератор не сможет работать нормально. Нажмите пальцем на середину ремня – он должен прогнуться не более на 10-15 мм.

Замерьте мультиметром напряжение на клеммах аккумулятора, после этого запустите двигатель автомобиля и снова замерьте напряжение на клеммах, при средних оборотах двигателя.

Если при работающем двигателе напряжение на клеммах немного повышается, то генератор исправен – он дает энергию.

Напряжение не должно повышаться более 14,5 В (в зависимости от модели автомобиля), если напряжение выше – неисправно реле-регулятор. Нужно учитывать, что такая проверка может считаться более-менее объективной, если проводка автомобиля исправна.

Если автомобильный генератор неисправен, то для выяснения причины его отказа нужно проводить дальнейшую диагностику. Начните с проверки диодного моста. Для этого переключите мультиметр в режим замера переменного тока и подключите его к зажиму «30» или «В+» на генераторе и к «массе» при работающем двигателе. Измеренное переменное напряжение не должно превышать 0,5 В. Если напряжение больше, то диодный мост неисправен.

Проверьте обмотки ротора (обмотки возбуждения) генератора.

Для этого снимите с генератора щеточный узел и измерьте сопротивление обмотки, приложив щупы мультиметра к контактным кольцам. Сопротивление должно составлять 5-10 Ом, если цепи нет, значит, имеет место обрыв обмотки.

Замерьте сопротивление между любым контактным кольцом и корпусом генератора – прибор должен показать бесконечно большое сопротивление, иначе обмотка возбуждения замыкает на «массу». Аналогичным методом проверьте обмотки статора, то есть проверьте их на обрыв и на замыкание на «массу».

Замеры делайте при снятом диодном мосте.

Осмотрите щеточный узел генератора, на предмет износа щеток, их залегания и т.д. Если щетки сильно износились и выступают из щеткодержателя менее чем на 5 мм, то замените весь узел, то есть щеткодержатель вместе со щетками.

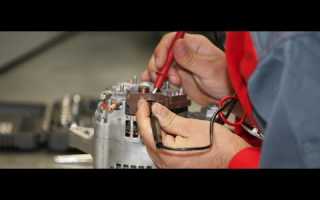

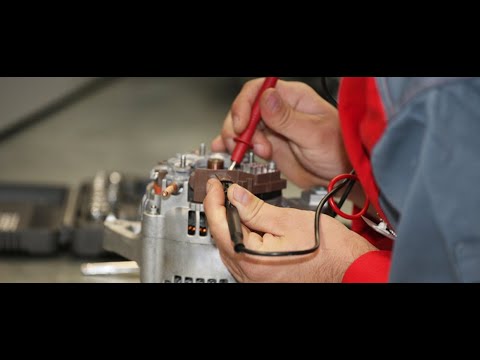

Проверка генератора мультиметром

P.S Диагностика генератора на Форд Фокус и подготовка к ремонту. Возможно кому то пригодится.

Генератор Форд 1 .wmv

Проверка отдельного регулятора

Проверка регулятора напряжения у генератора Г-222: 1 — аккумуляторная батарея; 2 — регулятор напряжения; 3 — контрольная лампа.

Как правило, отдельные регуляторы напряжения устанавливали на старые машины, включая отечественные ВАЗы. Но некоторые производители продолжают так поступать до сих пор. Процесс проверки аналогичен. Для этого нужно иметь блок питания с регулятором значения напряжения, лампочку на 12 В, мультиметр и непосредственно проверяемый регулятор.

Для проверки нужно собрать схему, приведенную на рисунке. Сам же процесс аналогичен приведенному выше. В нормальном состоянии (при напряжении в 12 В) лампочка светится. При увеличении значения напряжения до 14,5 В она тухнет, а при понижении — светится вновь. Если в процессе лампа светится или тухнет при других значениях — значит, регулятор вышел из строя.

Проверка реле типа 591.3702-01

Схема проверки реле типа 591.3702-01

Также до сих пор можно встретить регулятор напряжения типа 591.3702-01, который устанавливали еще на заднеприводные ВАЗы (начиная от ВАЗ 2101 и заканчивая ВАЗ 2107), ГАЗ и Москвичи. Аппарат крепится отдельно, и устанавливается на кузове. В целом же проверка аналогична описанному выше, однако отличия состоят в используемых при этом контактах.

В частности, на нем есть два основных контакта — «67» и «15». Первый из них — это минус, а второй — плюс. Соответственно, для проверки необходимо собрать схему, приведенную на рисунке. Принцип проверки остается прежним. В нормальном состоянии, при напряжении в 12 В лампочка светится, а при повышении соответствующего значения до 14,5 В — тухнет. При возвращении значения в исходное значение лампочка загорается вновь.

Классическим регулятором такого типа является аппарат марки РР-380, устанавливаемый на машины ВАЗ 2101 и ВАЗ 2102. Приводим справочные данные, касающиеся этого регулятора.

Как Поменять Шоколадку На Генераторе Ваз 2107

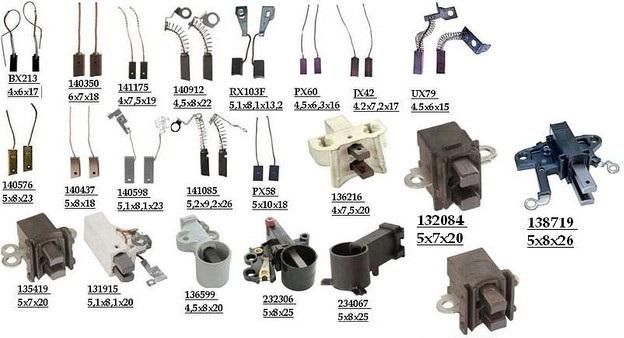

Запасные щетки ВАЗ-2107 Генератор

Замена генераторных щеток ВАЗ-2107 идеально подходит для учебных демонстраций для тех, кто еще не является специалистом, а только изучает основы ремонта и технического обслуживания автомобилей. Эта информация может быть использована не только для ремонта «семерки», но и для других моделей (ВАЗ-2110 и 2114). Давайте теперь начнем более детальное изучение проблемы.

Щеточный генератор. Для чего они нужны?

Довольно часто (особенно в старых моделях) случаются разные, казалось бы, непонятные вещи с резким увеличением скорости движения: приборная панель или подсветка гаснут, прикуриватель и / или магнитола работают с перебоями. Водители, которые не были закалены в холодном озере с многолетним опытом, могут ошибочно подумать о сгоревших предохранителях, жгутах проводов или отключающих устройствах. Все эти версии могут длиться день или больше. Но то, что станет неожиданностью для водителя, когда будет выяснена истинная причина проблемы, заключается в том, что весь смысл проблемы связан с небольшими кусочками черного металла, называемыми щеточными генераторами.

Основываясь на уроках физики в 9 или 8 классах, все знают, что структура любого генератора должна включать две основные части, одна из которых подвижная (ротор), а другая — стационарная (статор). Каждая часть имеет медную (в большинстве случаев) обмотку. Под действием магнитной силы ротор начинает вращаться, подавая электричество через якорь и две другие металлические части. И они называются генераторы кисти. Из-за постоянного влияния силы трения все детали постепенно изнашиваются из-за постоянного вращения ротора. Это происходит в любом случае, независимо от качества материала (и оно действительно прочное).

Как определить неисправность?

Если вы начинаете замечать странные действия на приборной панели при ускорении автомобиля (напряжение вольтметра сильно изменяется при минимальной нагрузке на двигатель или загорается лампа зарядки аккумулятора), это может быть только одно: генератор щетки изношен и нуждается в замене.

Как определить неисправность генератора

В некоторых случаях хороший прогрев двигателя позволяет «отпустить» индикатор. В этом случае автомобиль едет по шоссе довольно тихо и обычно без каких-либо признаков неисправности. Но не будьте настолько оптимистичны, так как ваша машина может сломаться не в то время. Обязательно проверьте состояние обмоток генератора и ремня, хотя отсутствие искр и дыма свидетельствует о повреждении щеток.

Замена щетки на ВАЗ-2107 и других аналогичных моделях. есть ли разница

Сначала нужно указать, что кисть генератор. это те части, которые необходимо заменить чаще всего. По этой причине разработчики создают собственные конструкции генераторов, чтобы их можно было легко заменить. Процесс износа довольно длительный, это зависит от срока службы автомобиля, а также от интенсивности нагрузки. При покупке подержанного автомобиля с достаточно большим пробегом не ждите износа деталей и правильной работы. Лучше заменить его немедленно. К счастью, низкая стоимость этого позволяет.

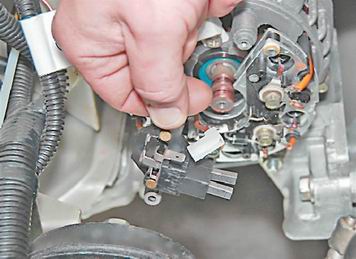

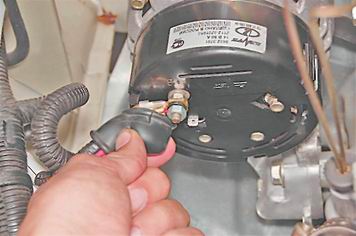

Замена старых запчастей

Люди, далекие от конструктивных особенностей своего автомобиля, вполне могут подумать, что производство разных моделей на одном заводе делает процесс замены одинаковым (речь идет о популярных отечественных моделях). Честно говоря, это предположение верно. Это можно сказать даже больше: почти все модели с двигателем внутреннего сгорания имеют одинаковый процесс замены.

Характер неисправности

В конструкции генератора медные либо меднографитовые щетки используются для подвода напряжения к коллекторным пластинам. Соответственно, сила электромагнитной индукции, возникающая при протекании тока по обмотке якоря, зависит от качества контакта между щетками и коллекторными пластинами.

Поскольку якорь в процессе работы постоянно вращается, происходит истирание и уменьшение длины щеток (в значительно меньшей степени изнашиваются и сами пластины). Для компенсации износа в щеткодержателе предусмотрены пружины, которые прижимают щетки к коллекторным пластинам. Но когда износ становится критическим, усилия пружин недостаточно для хорошего контакта, что приводит к падению протекающей в цепи силы тока.

Подобная неисправность ведет лишь к одному последствию – падению напряжения зарядки генератора. На исправном автомобиле генератор должен выдавать не менее 14 вольт, но о критическом износе щеток вы можете узнать лишь после того, как на щитке приборной панели загорится лампочка критического уровня зарядки АКБ. Говорит это о том, что питание бортовой сети автомобиля происходит от аккумулятора, а не от генератора. Косвенным признаком износа может быть трудный запуск двигателя после простоя. Ситуация характерна для морозного времени года, когда увеличивается величина саморазряда АКБ. Изношенные щетки генератора приводят к снижению уровня зарядки. Запуски холодного двигателя, частые поездки на короткие дистанции с множеством включенных потребителей (печка, фары, дворники, обогрев зеркал и т.д.) приводят к тому, что генератор с изношенными щетками не успевает подзарядить АКБ.

Способы замены

1. Заменить щетки в сборе с реле-регулятором напряжения (шоколадка). Как известно, поддержание зарядки на одном уровне осуществляется регулировкой напряжения, подаваемого на обмотку якоря генератора. Для надежного контакта выводы щеток крепятся к контактам реле-регулятора напряжения методом пайки. Для упрощения ремонта автомобиля чаще всего щетки, щеткодержатель и реле-регулятор продаются в сборе. Преимущество метода комплектной замены в его простоте. К примеру, низка стоимость узла в сборе для многих автомобилей ВАЗ делает отдельную замену щеток весьма нецелесообразным занятием.
2. Заменить щетки отдельно. Для этого придется удалить старые щетки и припаять на их место новые меднографитовые изделия (разумеется, для ремонта своими руками потребуется паяльник, флюс, припой и базовые навыки пайки). Как и в случае с комплектной заменой, целесообразность метода во многом зависит от стоимости новых стержней. Суть не только в высокой цене на детали генераторов многих иномарок, но и в том, что на некоторые модели (особенно это касается старых малосерийных авто) купить реле-регулятор со щетками в сборе попросту невозможно. Устранить проблемы с зарядкой предлагается покупкой нового генератора. В таком случае замена изношенных элементов единственный способ сохранить немаленькую сумму. При желании поменять щетки генератора своими руками вы можете столкнуться с отсутствием в продаже новых деталей для вашей модели генератора. В таком случае следует подобрать подходящие по размеру меднографитовые щетки от другого автомобиля. Для правильной работы важна длина стержней (не должна быть меньше, чем у новых либо немного изношенных оригинальных стержней) и длина медного гибкого контакта. Новые щетки должны свободно перемещаться в щеткодержателе. На самом деле форма новых стержней не имеет особого значения, так как они отлично поддаются обработке надфилем.

Можно ли заменить без снятия генератора

Произвести замену без снятия генератора с автомобиля можно только в том случае, если в подкапотном пространстве достаточно места для того, чтобы снять реле-регулятор напряжения. Деталь находится за задней крышкой генератора. Осмотрите место установки генератора, чтобы понять, можно ли будет воспользоваться ключами, отвертками для снятия задней крышки и самого реле. Возможно, генератор достаточно будет лишь открутить, чтобы повернуть в удобное положение, что будет кстати, если для его снятия необходим демонтаж других агрегатов. К примеру, на Лада Приора с кондиционером генератор удобней всего демонтировать, если снять правую фару.

Разновидности и расположение регуляторов напряжения

Как известно, автомобиль ВАЗ 2107 начали выпускать очень давно. И в разные годы на него устанавливались не только разные двигатели, но и разные регуляторы напряжения. На самых ранних моделях реле-регуляторы были внешними. На более поздних «семёрках» регуляторы были внутренними трёхуровневыми. Рассмотрим эти устройства подробнее.

Внешний регулятор напряжения ВАЗ 2107

Именно внешний регулятор напряжения многие автомобилисты по старинке называют «реле-регулятор». Сегодня внешние регуляторы напряжения можно увидеть лишь на очень старых «семёрках», выпускавшихся до 1995 года. На этих автомобилях устанавливался старый генератор модели 37.3701, который и комплектовался внешними реле.

Внешние реле-регуляторы устанавливались на самые первые модели ВАЗ 2107

Располагался внешний регулятор под капотом автомобиля, он крепился на левой передней колёсной арке машины. Как правило, внешние реле были сделаны на базе единого полупроводника, хотя после 1998 года на некоторых ВАЗ 2107 встречались внешние регуляторы, выполненные на общей печатной плате.

Внешний регулятор не был вмонтирован в генератор, а выносился под капот машины

У внешних реле были определённые достоинства:

• заменить внешний регулятор было достаточно просто. Он держался всего на двух болтах, добраться до которых не составляло труда. Единственная ошибка, которую мог допустить новичок при замене этого устройства — это перепутать местами клеммы 15 и 67 (они на регуляторе располагаются рядом);
• стоимость внешнего регулятора была вполне демократичной, а продавались они практически во всех автомагазинах.

Разумеется, у устройства были и недостатки:

• громоздкая конструкция. По сравнению с более поздними электронными регуляторами внешнее реле кажется очень крупным и занимает слишком большой объём подкапотного пространства;
• низкая надёжность. Внешние вазовские регуляторы никогда не отличались высоким качеством. Трудно сказать, чем это обусловлено: низким качеством отдельных комплектующих или плохим качеством сборки самого устройства. Но факт остаётся фактом.

Внутренний трёхуровневый регулятор напряжения

Внутренние трёхуровневые регуляторы напряжения начали устанавливать на ВАЗ 2107 начиная с 1999 года.

Внутренний регулятор начали устанавливать на ВАЗ 2107 после 1999 года

Эти компактные электронные устройства встраивались непосредственно в автомобильные генераторы.

Внутренний регулятор монтируется прямо в генератор ВАЗ 2107

Такое техническое решение имело свои плюсы:

• компактные размеры. На смену полупроводникам пришла электроника, так что теперь регулятор напряжения умещался на ладони;
• надёжность. Всё просто: ломаться в электронных устройствах особо нечему. Единственная причина, из-за которой мог сгореть трёхуровневый регулятор — это короткое замыкание в бортовой сети.

Недостатки тоже имеются:

• сложность замены. Если с внешними регуляторами особых проблем не было, то для замены внутреннего реле автовладельцу вначале надо добраться до генератора. Для этого ему придётся снять воздушный фильтр и пару воздуховодов, что требует терпения и времени;
• сложность приобретения. Как известно, ВАЗ 2107 давно снят с производства. Так что достать новые комплектующие на «семёрку» с каждым годом становится всё сложнее. Разумеется, это правило распространяется не на все детали. Но внутренние трёхуровневые регуляторы напряжения для ВАЗ 2107 как раз входят в число деталей, найти которые сегодня не так-то просто.

Это интересно: Руководство по эксплуатации: ремонт ВАЗ 21099 своими руками

Инструкция по замене

• Снимите минусовую клемму АКБ.
• Отсоедините основную плюсовую клемму генератора, разъем регулятора напряжения и минусовую клемму, если в этом есть необходимость. В некоторых моделях авто обороты двигателя считываются с вывода W на генераторе, в обратном случае контакт может быть не подключен либо отсутствовать вовсе.
• Если замена производится со снятием генератора, ослабьте сервисный ремень и открутите болты крепления (подробно о замене, установке и натяжении ремня можете прочитать в статьях: «Что делать, если свистит ремень генератора» и «Натяжка ремня генератора»).
• Открутите болты крепления задней крышки.
• Открутите реле-регулятор напряжения. Если был выбран метод комплектной замены, вам остается установить новую деталь и собрать все элементы в обратной последовательности. В любом из случаев рекомендуем как минимум проверить подшипники генератора, состояние коллекторных пластин. Если выработка пластин в пределах нормы, перед установкой новых щеток зачистите поверхность до блеска мелкозернистой наждачной бумагой.

Пайка новых стержней

• Сточите напильником по максимуму припой, удерживающий гибкий контакт старой щетки.
• Направьте реле-регулятор щетками вниз и нагрейте паяльником место пайки.

Будьте готовы к тому, что щетка под воздействием пружины после отпаивания вылетит из своего посадочного места.

• Заготовьте небольшой кусок тонкой медной проволоки.
• Расширьте шилом либо круглым надфилем отверстие в контактной площадке.
• Припаяйте медную проволоку к гибкому контакту.
• Установите пружину и протяните медную проволоку в отверстие, чтобы следом вытащить гибкий контакт щетки.
• Прижмите щетку, чтобы она не вылетела, и отпаяйте направляющую проволоку.

Удерживая щетку на достаточном расстоянии от края посадочного места, припаяйте гибкий контакт к контактной площадке. Предварительно контакты нужно хорошо облудить, а лишнюю длину гибкого контакта при необходимости откусить. После припаивания стержни должны двигаться в посадочной шахте без заеданий.

https://youtube.com/watch?v=KwaJcMSPzBA

Замена щеток генератора Valeo, без снятия.

Как проверить и заменить регулятор напряжения на ВАЗ 13, 14, 15.

Автор: remontnik · Опубликовано 13.10.2019 · Обновлено 14.11.2019

Необходимое время: 1 час.

Для выполнения работ по самостоятельной замене либо проверке регулятора напряжения на генератора вам потребуются следующие инструменты: Мультиметр, з/у для аккумулятора, ключ на 10 и крестовая отвертка.

Снимаем регулятор напряжения

Отсоединяем минусовой провод от аккумулятора.

Отсоединяем колодку «D» от генератора.

При помощи торцового ключа на 10 откручиваем крепление наконечников проводов к + генератора.

Снимаем наконечники проводов с контактного болта.

Отцепляем 3 фиксатора крепления кожуха выпрямительного блока и снимаем кожух.

При помощи отвертки откручиваем 2 крепления регулятора напряжения.

Отсоединяем провода от регулятора и снимаем его.

Проверка регулятора напряжения

Теперь приступим к проверке работы регулятора.

Первым делом визуально осматриваем щетки. Проверяем их подвижность. Они должны свободно перемещаться без подклиниваний. Если щетки выступают меньше чем на 5мм. и есть проблемы с их движением — регулятор напряжения нужно заменить на новый.

Проверяем работу регулятора по электрической части.

Для этого собираем схему. Контрольная лампа подключается к щеткам регулятора. К массе подключаем минусовой вывод источника питания, к выводу подключаем положительный. Если перепутать полярность — регулятор выйдет из строя. Вольтметром проверяем напряжение, которое идет на регулятор Схема проверки регулятора напряжения: 1 – мультиметр (в режиме вольтметра); 2 – контрольная лампа; 3 – «масса» регулятора; 4 – вывод регулятора; 5 – щетки

Подаем на регулятор 13 вольт. При этом контрольная лампа должна загореться. Это свидетельствует о том, что при таком напряжении ток возбуждения будет поступать на обмотку ротора генератора.

Поднимаем напряжение до 14,5 -14,7. При таком напряжении должна погаснуть контрольная лампа.

Постепенно снимаем напряжение пока лампа снова не загорится. Это должно произойти при напряжении не ниже 13,2в.

Неисправный регулятор подлежит замене.

Новый регулятор ставим на место в обратном порядке.

Как проверить регулятор напряжения генератора мультиметром без снятия

Установите измерительный прибор в положение для проверки напряжения постоянного тока и для начала измерьте его на клеммах аккумулятора без запуска двигателя. Должно быть 12,5-12,7В. Если значение меньше, батарею уже необходимо заряжать: т. е. нужно искать причину недозаряда. Дальнейшие действия:

• пустите двигатель и замерьте напряжение повторно, предварительно установив предельное значение шкалы вольтметра в 20В;
• на холостом ходу оно должно находиться в диапазоне 13,2-14В;
• попросите помощника нажать на педаль газа, доведя число оборотов до 2-2,5 тысяч;
• измерьте напряжение, которое не должно превысить 14,2В;
• увеличьте число оборотов до 3,5 тысяч;
• снова измерьте напряжение, значение которого не должно быть больше 14,5В.

Если в ходе испытаний напряжение осталось на уровне 12,7В или перевалило за отметку в 14,5В, реле-регулятор необходимо заменить. Но есть небольшой нюанс: указанные выше признаки могут свидетельствовать и о неисправности генератора. Если регулятор напряжения стоит отдельно, сначала стоит проверить его, а уж потом заняться генератором. Можно просто взять заведомо исправное устройство и поставить его на место снятого. При расположении реле внутри щеточного узла устройство придется демонтировать.

Почему генератор не заряжает аккумулятор автомобиля?

Частая неисправность «системы электроснабжения» проста – генератор не дает зарядку либо «просыпается» только на высоких оборотах. Этим славятся отечественные генераторы как за счет общего низкого качества изготовления, так и из-за ряда конструктивных дефектов. Столкнувшись с проблемой недозаряда аккумулятора, стоит разобраться с причинами проблемы – кому случалось оставаться на трассе с мертвой батареей и отсутствующей зарядкой, подтвердит, что хорошего в этом мало.

Конструкция автомобильного генератора

Любой генератор, за исключением моделей постоянного тока, создает многофазный переменный ток – три или четыре фазы в зависимости от мощности. Зачем такое усложнение, если в бортсети все равно используется только постоянный ток? Дело в том, что у многофазного генератора переменного тока выше КПД, а главное – ток снимается не щетками со вращающегося ротора, а с неподвижных обмоток статора. Соответственно нет и проблем с выгоранием коллектора (ток в нем гораздо меньше того, что выдает генератор), и сам коллектор проще – два кольца, а не набор изолированных ламелей.

Возможные причины неисправностей

Износ щеток

Если генератор не дает зарядку аккумулятору, то первое, что приходит в голову на автомобилях с достаточным пробегом – это износ щеток. В генераторах мало чисто механических узлов, которые влияют на его работоспособность – а щетки, постоянно трущиеся о коллектор, стираются.

По мере износа контакт ухудшается, соответственно падает и ток в обмотке ротора. Сначала генератор дает мало зарядки на низких оборотах, «просыпаясь» после перегазовки, затем отказывает полностью. Сами по себе щетки могут быть как отдельным узлом, так и сблокированным с реле-регулятором.

Извлекая щеточный узел из генератора, можно легко ощутить, насколько его можно выдвинуть, чтобы перестала ощущаться упругость пружин – это и будет остаточная рабочая длина самой длинной щетки. Обратите внимание, что чаще щетки изнашиваются неравномерно: со стороны крышки, где скапливается грязь и продукты износа щеток, щетка стирается быстрее. Это заметно и по наличию канавки на одном из колец.

Сама по себе канавка не так страшна, если протерта ровно. Вот волнообразная, с резкими перепадами диаметра – прямое указание на замену контактных колец или ротора в сборе. На зарубежных генераторах встречается моноблочная конструкция, когда и диодный мост, и реле-регулятор, и щеточный узел – одно целое. Замена такого моноблока – дело недешевое, да и глупо это делать при износе одних щеток. Поэтому их перепаивают, подбирая подходящие от отечественных генераторов или электроинструмента.

В роторе же, помимо износа контактных колец, вероятных причин неисправности немного – сравнительно малые токи не дают обмотке сгорать, гораздо чаще происходит обрыв провода в месте соединения с коллектором. Проверяется ротор тестером: сначала измеряется сопротивление между кольцами коллектора, затем – между кольцами и «массой». В первом случае сопротивление составляет несколько ом, во втором – «бесконечное» (нет короткого замыкания обмотки на корпус).

Статор и диодный мост

Еще одной из причин по которым генератор не дает зарядку — это наиболее нагруженные узлы: статор и диодный мост. При постоянных перегрузках они перегреваются, что для статора чревато разрушением изоляции, коротким замыканием на корпус и возгоранием обмотки, а для диодного моста – отказом или пробоем диодов. Внешне симптомы похожи – падает мощность генератора (не работает одна или две фазы), либо генератор отказывает полностью.

Статор оценивается в первую очередь внешне – не должно быть видно потемнений изоляции и запаха горелого. Затем с помощью тестера проверяется сопротивление каждой фазной обмотки и отсутствие ее замыканий на корпус.

Диодный мост лучше проверять с помощью аккумулятора и контрольной лампы – в тестерах напряжение при контроле невелико, и пробитый диод таким образом можно пропустить. 12-вольтовая лампочка на 40-60 Вт и аккумулятор в этом плане надежнее. Проверочная цепь проста: «минус» от аккумулятора подключаем к силовой клемме диодного моста, «плюс» через лампу поочередно подключаем к каждому выводу моста, к которым подключались обмотки статора. Если на одной из фаз лампочка не горит – диоды выгорели. Далее меняем полярность подключения – в этом случае лампочка ни на одной фазе не загорается, иначе это укажет на пробой диодов в мосту. Повторяем процедуру, подключив «массу» уже к «подкове» диодного моста – лампа не загорается. При обратном подключении должна гореть на всех фазах. Дополнительные диоды проверяются от статорных входов до клеммы, идущей на реле-регулятор.

При этом неисправности статора и диодного моста тесно связаны: пробитые силовые диоды приведут к перегреву обмотки в соответствующей фазе, так как она оказывается замкнута накоротко.

Проблема с реле-регулятором

Процедура проверки реле-регулятора зависит от конструкции. Внешние (как на старых «Жигулях») при отсутствии зарядки проверить просто – убедившись, что на щеточный узел после включения зажигания поступает ток (включив амперметр в цепь между клеммой 67 реле-регулятора и щеточным узлом). Нет тока – меняйте «шоколадку».

Если реле-регулятор объединено со щеточным узлом, то можно померить напряжение на щетках после включения зажигания: оно может быть меньше бортового, но быть обязано. Не проверяйте реле-регуляторы без нагрузки: напряжение на выходе в этом случае может быть, но при подаче нагрузки на неисправное реле-регулятор оно резко упадет, и исправный узел придется признать дефектным.

Отсутствие тока в обмотке статора необязательно станет следствием неисправности самого реле-регулятора. Вспомните, что мы писали выше о схемах питания реле. В генераторах с дополнительными диодами оно идет от самого генератора, на неработающем моторе же идет на реле-регулятор только ток через контрольную лампу. Такие генераторы просто отличить – к ним подходит только одна слаботочная клемма от контрольной лампы. Реле признается дефектным, если дополнительные диоды в мосту исправны.

В генераторах со внешним возбуждением обязательны хотя бы два слаботочных входа – один от контрольной лампы, второй – «плюс» зажигания. Это очень распространенная схема на азиатских генераторах, где распиновку слаботочного разъема легко расшифровать по маркировке (L – контрольная лампа, IG – зажигание). В генераторах такого типа после включения зажигания напряжение на клемме IG присутствует обязательно, иначе возбуждения генератора не произойдет.

Ещё кое-что полезное для Вас:

Назначение реле регулятора ВАЗ 2107 инжектор и карбюратор

Основным предназначением реле регулятора напряжения на ВАЗ 2107, да и любом другом автомобиле, является поддержание стабильного и достаточного зарядного тока для бортовой сети и аккумулятора авто, а также с целью выравнивания скачков напряжения в идущих о генератора. Перепады генерируемого напряжения возникали бы, так как генератор вращается с различной частотой. Когда питание снижается ниже 12В, то аккумулятор перестает заряжаться, и вся ботовая сеть функционирует уже не на 100%. Если напряжение превышает 16 Вольт, то это может привести к закипанию аккумулятора, а также выходу из строя бортовых приборов.

На автомобилях ВАЗ раннего производства карбюраторного типа регулятор напряжения стоит на левой арке подкапотного пространства. Такие устройства еще называются внешними, так как они устанавливались вне конструкции генератора. Если быть точнее, то в генераторе устанавливался щеточный механизм, а управление осуществляется посредством печатной платы, которая устанавливалась вне изделия.

Большая часть автомобилей ВАЗ 2107 карбюраторного и инжекторного типа оснащаются генераторами со встроенными реле зарядки. Реле зарядки на таких автомобилях ВАЗ 2107 расположено непосредственно в противоположной от шкива стороне генератора.

Для поддержания приемлемого заряда аккумулятора требуется, чтобы генератор выдавал питание от 13,6 до 14,6 Вольт. Схема регулировки напряжения осуществляется за счет электросхемы, которая располагается на печатной плате(шоколадка) или в виде единого полупроводникового модуля(таблетки) со щетками. Релюшка, находящаяся внутри генератора, как правило не способна адекватно реагировать на температуру окружающей среды, из-за своего расположения близко к работающему двигателю. Встроенное реле иногда заменяют на трехуровневый регулятор напряжения, что обусловлено большей эффективностью изделия за счет ручной корректировки выдаваемого напряжения.

Как проверить реле зарядки на ВАЗ 2107

Если возникают подозрения на неисправную работу реле регулятора напряжения, то первоначально необходимо проверить напряжение на клеммах АКБ при заведенном авто. Питание должно быть не ниже 13 и не выше 14,6 Вольт. Причины такого повышенного или пониженного напряжения могут быть вызваны следующими факторами:

• неисправность регулятора зарядки;
• выход из строя самого генератора;
• отсутствие контакта в электрических соединениях аккумулятора или генератора.

Для проверки исправности шоколадки, необходимо ее демонтировать с генератора. Сделать это нужно путем вывинчивания двух болтов.

Важно знать! Перед тем как приступать к извлечению устройства, не забудьте откинуть клемму «минус» от аккумулятора.

Чтобы проверить исправность изделия, необходимо подключить вольтметр или контрольную лампу, а также регулируемый источник питания на 12-22 Вольта. Можно использовать блок питания с переменным резистором. Контрольная проверка реле регулятора осуществляется путем подключения к массе или выводу «Ш» провода минус от регулируемого источника. К выводу «В» требуется подключить плюсовой провод источника питания. Вольтметр или лампа подключается к щеткам или выводу реле. Если же изделие исправное, то при подаче на него напряжения от 12 до 14 Вольт будет загораться лампочка или вольтметр покажет аналогичные значения. Если подать питание выше 16 Вольт, то лампочка должна погаснуть. В случае постоянного свечения лампочки можно судить о том, что изделие пробито. Отсутствие свечения лампочки свидетельствует об обрыве в реле. Регулятор в обоих случаях ремонту не подлежит, поэтому его требуется поменять.

Каким же способом проверить изделие на исправность, не снимая его с машины? Для этого необходимо подключить к клеммам аккумулятора вольтметр, после чего завести двигатель. Если показания вольтметра ниже 12,7В или выше 14,6В, то вероятность выхода из строя шоколадки равна 95%. Замените изделие на новое, после чего проверьте напряжение.

Важно обратить внимание на щетки изделия, которые должны выступать из щеточного узла на расстояние не меньше, чем 5 мм. Если щетки стерты, то щеточный узел нужно заменить.

Замена изделия

Замена регулятора напряжения на ВАЗ 2107 осуществляется очень просто. Для этого нужно вывинтить два болтика при помощи отвертки или ключа, что зависит от модели генератора, после чего отсоединить клемму, а затем извлечь саму деталь, которая имеет вид, представленный на фото ниже.

Заменить регулятор напряжения достаточно легко, при этом даже нет необходимости снимать генератор. Перед проведением работ обязательно нужно откинуть клемму «минус» от аккумулятора, чтобы избежать возникновения короткого замыкания.

Причины отсутствия зарядки аккумулятора.

Заменить изделие можно на аналогичное, но рекомендуется воспользоваться трехуровневым регулятором. Он позволяет обеспечить более надежную стабилизацию, и три уровня выходного напряжения регулируемых.

Щеточный механизм устанавливается на место штатного реле, а коробочка с платой и переключателем на три положения закрепляется в любом месте подкапотного пространства, но обязательно с наличием массы на стяжном болту. После замены следует установить переключатель в соответствующее положение, в зависимости от температурных условий.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Пишите:

Проверка регулятора напряжения генератора бывает необходима в случае когда начали наблюдаться проблемы с аккумулятором. В частности, он стал недозаряжаться или перезаряжаться. При появлении такой неисправности как раз самое время проверить реле регулятора напряжения генератора.

Реле должно отключатся при 14,2-14,5В

В задачу этого несложного прибора входит регулирование значения напряжения электрического тока, которое подается от генератора к аккумуляторной батарее. При его выходе из строя, АКБ или недостаточно заряжается или наоборот перезаряжается, что также опасно, поскольку при этом значительно снижается ресурс аккумулятора.
