Сделать ангельские глазки в фарах не так сложно, как кажется на первый взгляд. Но при этом придется потратить много времени для подготовки и монтажа, особенно если будут использоваться самодельные устройства. Есть разные варианты проведения работ, проще всего собрать систему своими силами, используя материалы, которые несложно найти.

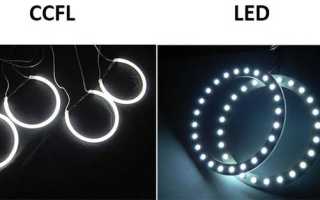

Какого типа «глазки» лучше делать

Если говорить об особенностях конструкций этого типа, то подсветка может быть:

• Светодиодной. LED – устройства отлично выдерживают низкие температуры, отличаются долгим сроком эксплуатации. Они редко ломаются. Светодиодные «ангельские глазки» можно купить как в готовом виде (стоят довольно дорого) или без проблем сделать своими руками (больше всего придется потратиться только на светодиоды трубку из оргстекла).
• Неоновой. CCFL отличается более ярким и равномерным свечением, так как в этом случае внутри трубки находятся не лампочки, а разогретый газ. Однако такие изделия не выдерживают морозов и начинают полноценно светиться только через несколько минут после включения фар. Для самостоятельного изготовления таких «ангельских глазок» потребуется больше затрат (нужно дополнительно купить блок розжига), поэтому проще купить готовый комплект.

Модернизировать фары нужно очень осторожно. Не стоит забывать об основной функции огней и о ПДД. Например, если для «ангельских глазок» использовать красные ил синие светодиоды, то беседы с сотрудником ДПС не избежать. Дело в том, что подобные цвета могут использоваться только в оптике служебных машин. Если рядовой водитель будет имитировать «мигалку», то он рискует заплатить штраф в размере 2 500 рублей или его авто могут отправить на штрафплощадку. Поэтому лучше всего для самостоятельного тюнинга фар использовать огни белого, желтого или оранжевого цвета.

Это интересно: Покраска автомобиля в матовый цвет своими руками

Первый вариант

Зачастую, когда автомобилисты хотят изготовить самодельные глазки ангела, в ход идут светодиоды. Они прекрасно дополняют фары основного света, а их установка не вызывает больших сложностей.

Что же касается набора материалов и инструментов, то здесь понадобится взять:

Ангельские глазки Galaxy CCFL для BMW E30, E32, E34

самодельный стабилизатор напряжения для LED / светодиодов

Разборка фар

1. Для нача­ла нуж­но будет снять обе фары с авто­мо­би­ля. Запо­ми­най­те, как всё было при­креп­ле­но и соеди­не­но и соби­рай­те все части креп­ле­ния в какой-нибудь кон­тей­нер, что­бы ниче­го не потерялось.
2. Нуж­но демон­ти­ро­вать с них всё съём­ное, так как фары нуж­но будет нагре­вать в духовке.
3. Для того, что­бы разо­брать фары, их нуж­но нагреть и раз­мяг­чить гер­ме­тик, кото­рый соеди­ня­ет две поло­ви­ны. Про­грей­те духов­ку до 130–150 гра­ду­сов и поме­сти­те фару внутрь. Она долж­на нахо­дить­ся внут­ри при­мер­но 7 минут. Нуж­но быть осто­рож­ным, что­бы не пере­греть фару. Извле­кать из духов­ки фару нуж­но при­хват­кой, что­бы не обжечь­ся. Вме­сто духов­ки мож­но так­же исполь­зо­вать стро­и­тель­ный фен.
4. Далее нуж­но сра­зу акку­рат­но раз­де­лить фару на две части. Более подроб­но о раз­бор­ке фары читай­те в ста­тье “как разо­брать фару”.

Подготовительные работы

Для создания необычного свечения фар потребуется приобрести пластиковый стержень на 7-8 мм. Его можно купить в торговых точках, где продаются жалюзи или в магазине для наружной рекламы. Оргстекло должно хорошо переносить высокие температуры, поэтому лучше не экономить. Если говорить о длине трубки, то обычно на 4 фары хватает 1 метра.

Полезно! Чтобы точно рассчитать количество требуемого оргстекла достаточно замерить фару по диаметру, добавить к полученному результату 2 см и умножить на количество фар.

Также для работы потребуется:

• промышленный фен (если его нет, то необходимую обработку можно провести и в духовке);
• 2 светодиода на 12В (на одну фару);
• резистор на 220 Ом (на одну фару);
• шуруповерт со сверлом на 6 мм;
• бор машина с тонким алмазным диском (можно заменить тонкой пилкой по металлу);
• суперклей;
• стеклянная банка или любая другая емкость, наружный диаметр которой совпадает с внутренним диаметром фары;
• герметик.

Закупив все необходимое, приступаем к работе.

Что необходимо для изготовления “ангельских фар”

В первую очередь нужно приготовить необходимые материалы и инструмент. Перечень выглядит так:

1. Белые светодиоды диаметром 5 мм – 2 шт. на каждую фару. Чем они ярче – тем лучше, но в магазинах радиоэлектроники чаще всего продают стандартные варианты без указания мощности.
2. 2 резистора, по одному на каждый элемент. Лучше всего использовать модель МЛТ-330 Ом-0,25 Вт. Если именно такой найти не удалось, в магазине порекомендуют аналоги со схожими характеристиками.
3. Провода для соединения всех элементов системы и ее подключения к бортовой сети автомобиля. Длина зависит от особенностей соединения, можно взять вариант с тремя жилами в оплетке, чтобы после прокладки проводка выглядела аккуратно.
4. Прозрачный стержень диаметром 8-10 мм. Он может быть изготовлен как из оргстекла, так и из современных полимерных материалов. Чаще всего подобные элементы продаются в магазинах штор или в местах, где есть товары для рукоделия и декора.

Также потребуется набор инструмента и приспособлений для проведения работ:

1. Чтобы сформировать кольцо подходящего диаметра, потребуется банка или любая другая емкость нужного размера. Ее надо подбирать по ситуации, главное – чтобы диаметр совпал с фарами и “ангельские глазки” встали на место без смещений и перекосов.
2. Для сверления отверстия потребуется шуруповерт или небольшая дрель и сверло по металлу диаметром 6 мм. Для фиксации стержня стоит использовать тиски, по другому сложно обеспечить его неподвижное положение.

   При сверлении отверстий в торцах важна точность.

3. Провода крепить паяльником, поэтому его тоже иметь под рукой.
4. Для сгибания стержня удобно прогревать его строительным феном, это самый простой способ. Если фена нет, можно использовать микроволновку или горячую воду.

Стержни можно взять разного диаметра, чтобы поэкспериментировать и подобрать тот, который будет смотреться лучше всего.

Как самим сделать ангельские глазки

Световое устройство можно купить уже готовым или приобрести детали по отдельности и самостоятельно собрать. Правда, сделать своими руками можно лишь светодиодные ангельские глазки. Сборка неоновых и кластерных глазок требуют сложного оборудования и профессиональных навыков.

Стандартный готовый набор ангельских глазок содержит кольца или полукольца (1 или 2 для каждой фары), 2 блока розжига (стабилизатора), крепёжный скотч и провода. Стоит комплект глазок 1100–1800 р. Самостоятельное изготовление самой простой светодиодной системы позволит сэкономить, так как за все детали надо отдать не более 700 р.

Важно понимать, что установка и готовых наборов глазок, и самодельных устройств требует последующего прохождения экспертизы, внесения изменений в ПТС. Если вы не уверены, что сможете подобрать детали и собрать оборудование так, чтобы оно будет соответствовать требованиям ГОСТ, то лучше доверьте это дело профессионалам.

Пошаговая инструкция изготовления колец

Основная часть самодельных ангельских глазок — прозрачный пластиковый стержень, способный выдерживать высокие температуры. Купить его можно в магазинах штор, гардин и жалюзи. Вам понадобится 2 таких прутика (цена за набор из 10 шт. — 400–500 р. в зависимости от диаметра трубок). Ещё понадобятся 4 диода с мощностью 3–5 W в сборке с резисторами (они продаются наборами по 10–15 штук и стоят в районе 150 рублей).

Если делать ангельские глазки из цветных стержней, то авто с таким световым оборудованием не пройдёт экспертизу

Порядок изготовления ангельских глазок:

• Отрезаем нужную длину пластиковой трубки с запасом 4–5 см (длина для каждого кольца определяется по формуле 3,14 х D, где D — внутреннее сечение фары вашего автомобиля).

  Требований к диаметру стержня нет — он зависит только от ваших личных предпочтений

• Размягчаем трубку (подойдут любые способы — например, можно положить прут на 15 секунд в микроволновку, на 5 минут в духовку или ёмкость с кипятком).
• Захватываем кончики нагретого прута пассатижами, накручиваем на подходящую по размеру банку из-под кофе или краски.

  Если у вас есть промышленный фен, то нагревать прут можно одновременно с закручиванием — для этого надо просунуть один конец трубки в проделанное отверстие в банке, а потом постепенно размягчать его горячим воздухом, сразу же накручивая размягченный участок на ёмкость

• Оставляем трубку остывать на 10–15 минут, снимаем с банки, отрезаем лишние концы.
• Припаиваем к «плюсовым» ножкам светодиодов резисторы (сопротивления).

  Спаивать диоды с сопротивлениями нужно для предотвращения перегорания ангельских глазок

• Припаиваем к скреплённым диодам провода для подключения к бортовой сети.

  Во время крепления диодов и проводов не забываем, что плюс соединяется с плюсом, а минус с минусом

• Просверливаем во всех концах пластиковых колец отверстия под размер головок диодов. Заливаем в отверстия жидкий клей или лак для ногтей, сразу вставляем туда диоды.
• Все места крепления колец с диодами заматываем изолентой.

  На внутреннюю сторону пластиковых колец рекомендуется нанести ножом неглубокие насечки — это нужно для рассеивания света

Перед тем как ставить заготовки в фары, надо проверить их работоспособность. Подключите к источнику постоянного тока 12 вольт — кольца должны загореться ровным светом. Обязательно слегка потрясите глазки — если они потухнут или начнут моргать, значит где-то плохо закреплены провода.

Видео: альтернативный вариант изготовления ангельских глазок из светодиодной ленты

Устанавливаем и подключаем глазки на авто

Сначала надо убрать стёкла каждой фары. Если они поставлены на каучуковый герметик, то его можно легко размягчить промышленным феном. От термоустойчивого герметика придётся избавляться, разрезая его по кусочкам. После того как стекло будет снято, надо прикрепить кольца по контуру отражателя. Это можно сделать с помощью двустороннего скотча или термоклея.

Когда ангельские глазки будут закреплены, их надо подключить к бортовой сети автомобиля. Пропускаем провода в моторный отсек через технологические прорези. Теперь под капотом отыскиваем двухштекерную колодку подключения подфарника (левая располагается в районе бачка омывателя лобового стекла, а правая — в районе аккумуляторной батареи). Разъединяем эти две колодки и берём жёлтый провод. Далее возможны следующие варианты действий:

• Если надо, чтобы ангельские глазки загорались вместе с габаритными огнями, то припаиваем или закручивает «плюсовой» провод от глазок к клемме типа «папа» от двухштекерной колодки. Минусовой провод ангельских глазок необходимо подключить к кузову авто.
• Чтобы ангельские глазки загорались вместо габаритных огней, то из двухштекерной колодки вынимаем клемму типа «папа» и вытягиваем провод наружу (он нам больше не нужен). На освободившееся место припаиваем плюсовой провод глазок, минусовой провод присоединяем к кузову.

При подключении ангельских глазок провода от них надо присоединить к части 1 «мама» и части 2 «папа» (если же глазки должны включаться не вместе, а вместо габаритных огней, то часть 2 надо не совместить, а заменить с проводами глазок)

Для «щадящего» способа (с автоматическим отключением ангельских глазок при включении ближнего или дальнего света фар) нам нужны два реле РС 702. Делается подключение по схеме:

• Жёлтый «плюсовой» провод габаритов вынимаем из двухштекерной колодки.
• Клемму «мама» закрепляем с клеммой «87» на реле РС 702.
• На клемму «30/51» ставим плюсовой провод от ангельских глазок.
• Клемму «86» соединяем с кузовом машины.
• С реле ближнего света и реле дальнего света (они находятся под правым брызговиком машины) делаем ответвления с клеммы «86» и припаиваем к диодам Д1 и Д2.
• Подключаем ответвления с диодами к клемме «85» реле РС 702.

Подключение глазок по щадящей схеме значительно повысит срок службы светодиодов

Ангельские глазки смотрятся современно и привлекательно. Но надо сто раз подумать, прежде чем ставить их на своё авто. Одно дело, когда эта «фишка» является частью штатного комплекта покупаемого автомобиля — в этом случае вы ничем не рискуете. Когда же речь идёт о тюнинге, то важно следить, чтобы глазки отвечали требованиям ГОСТ по цвету и яркости испускаемого света. Нарушение предписанных правил повлечёт лишение прав на срок от 6 до 12 месяцев.

Это интересно: Как привязать и перепрограммировать брелок сигнализации своими руками

Зачем нужны такие фары и как их выбрать

Основная роль «ангельских глазок» — эстетическая. Автомобиль с модернизированными фарами привлекает внимание, особенно ночью. Есть и практическая составляющая: ваша машина станет заметнее для других участников движения.

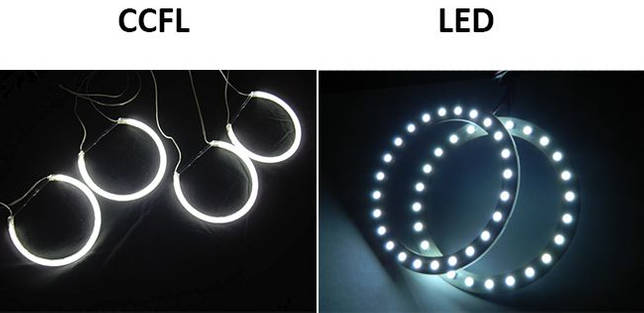

По типу конструкции «глазки» бывают двух видов:

• LED или светодиодные — нормально работают при минусовых температурах, имеют высокий срок службы и при правильном подключении редко выходят из строя. Готовые комплекты стоят дорого, но можно сделать их самостоятельно и сэкономить в несколько раз. Создать «глазки» можно с помощью оргстекла, светодиодной ленты или отдельных светодиодов. Первый вариант самый доступный и наименее трудозатратный. Его мы и рассмотрим в нашем руководстве;
• CCFL или неоновые — светят более равномерно (внутри трубки разогретый газ), но менее ярко. Не любят мороз и достигают максимальной яркости только через 2–3 минуты. Для работы нужны блоки розжига, которые отличаются недолговечностью. Основное преимущество — невысокая цена на готовые комплекты.

Установка «ангельских глазок» буквально преобразила ЛадуПриору

Установка на автомобиль

Собрать “ангельские глазки” – это только половина дела, дальше предстоит более трудоемкая и ответственная работа. Начинать ее стоит после проверки работоспособности собранных элементов. Если все нормально, надо следовать простой инструкции:

1. Фары необходимо снять. Для этого изучить инструкцию по эксплуатации или найти информацию в интернете. Иногда для проведения работы требуется снятие бампера или передней облицовки, что усложняет процесс.
2. Стекло надо отделить от корпуса, чаще всего оно закреплено полиуретановым составом, его нужно размягчить. Делать это удобнее строительным феном, прогревая стык по периметру и аккуратно разделяя элементы плоской отверткой. Еще один вариант – поместить фару в микроволновку на минуту или больше – смотреть по ситуации. Клей размягчится и стекло легко отойдет от корпуса.
3. Остатки клея нужно полностью удалить и со стекла, и с корпуса, для этого используются любые подручные предметы. Работа несложная, но занимает много времени.
4. Установка ангельских глазок в фару проста. Элементы выставляются ровно, после чего их нужно зафиксировать в подходящем положении с помощью термопистолета или специального автомобильного двухстороннего скотча. Затем провода аккуратно выводятся в заднюю часть фар через технологическое отверстие, важно не забыть это сделать на данном этапе.
5. После крепления элементов стекло приклеивается обратно. Для этого приобретается специальный состав для фар и наносится строго по инструкции. Нужно зафиксировать детали клейкой лентой и подержать так какое-то время, пока клей не схватится.

Надежность крепления элементов имеет большое значение.

После высыхания состава фары ставятся на место, важно не сбить настройки, чтобы не пришлось корректировать свет заново.

Могут ли быть проблемы с ГИБДД при езде с ангельскими глазками

Ни в одной стране нет полного запрета на использование ангельских глазок, но есть ограничения на отдельные разновидности. В России сотрудник ГИБДД вправе остановить любое авто с дополнительной подсветкой в фарах и запросить подтверждение, что машина с таким тюнингом прошла техобслуживание, а в ПТС есть указание об установленном оборудовании. ТО не будет пройдено в двух случаях:

• При нарушении требования к цвету световых приборов. По ГОСТ Р 51709–2001 спереди допускается установка только белых светоиспускающих устройств. Сзади машины фонари заднего хода и подсветки номера должны быть белыми, светоиспускающие устройства — красными, жёлтыми или оранжевыми; световозвращающие приборы — только красными.
• При нарушении яркости испускаемого света. В пунктах 6.1 и 6.2 ГОСТ Р 41.48–2004 указано, что сила фар ближнего света не должна быть более 750 кд в направлении 34 градусов вверх и не менее 1600 кд в направлении 52 градусов вниз до светотеневой границы. Максимальная сила света всех фар дальнего света при одновременном включении не должна превышать 225 000 кд.

Что касается внесения изменений в ПТС об установленном оборудовании, то оно делается по следующей схеме:

• Написать заявление-декларацию об установке нестандартного оборудования на свой автомобиль и отнести его в ГИБДД. На основе этого заявления будет выдано направление в лабораторию на экспертизу.
• Отогнать машину в лабораторию для прохождения экспертизы на соответствие нового оборудованию требованиям ГОСТ (по тем же параметрам, что и при прохождении ТО — ангельские глазки проверяют на цвет и яркость испускаемого света).
• Отнести полученную справку из лаборатории в ГИБДД, получить свидетельство «О соответствии транспортного средства с изменениями требованиям безопасности». На его основе вносятся поправки в ПТС и выдаётся новое СТС. Только после этого разрешено пользоваться машиной с ангельскими глазками.

Описанная выше процедура касается только тюнингованных машин. Для БМВ, где ангельские глазки устанавливаются на заводе и они прописаны в технической документации, прохождение экспертизы в лаборатории не требуется.

Если сотрудник ГИБДД остановит машину с ангельскими глазками и выяснит, что водитель самолично установил световое оборудование и не внёс изменения в ПТС, то накажет нарушителя согласно 3 статьи 12.5 КоАП. За незаконный тюнинг автомобилиста ждёт лишение права управления транспортными средствами на срок от 6 месяцев до года. Денежный штраф за ангельские глазки не предусмотрен.

Разъезжать по дорогам с фиолетовыми ангельскими глазками нельзя

Будьте внимательны: продажа и монтаж светодиодов в фары не являются противозаконным действиями. Обвинять магазины, продавшие комплект цветных или слишком ярких глазок, или мастеров, согласившихся их поставить, не стоит. Ответственность несёт только водитель, выехавший на дорогу с запрещённым световым оборудованием.

За что штрафуют владельцев авто с таким тюнингом

Владельцам автомобилей, в которых такой тюнинг легально входит в комплектацию авто, бояться претензий со стороны правоохранительных органов не следует. Здесь всё законно, правильно, справедливо. А вот при самостоятельной установке нужно руководствоваться правовыми актами, регулирующими освещение передней и задней части автомобиля. В правилах дорожного движения, кодексах о правонарушениях, постановлениях правительства и ГОСТа, регламентирующего требования безопасности к техническому состоянию — об ангельских глазках напрямую нигде не говориться.

Но есть законное предписание, по которому спереди автомобиля можно использовать фонари белого цвета (габариты и освещение фарами), а также оранжевого цвета — фонари поворотов. Глазки других цветов не допускаются, и за них будут штрафовать.

Голубой цвет объявлен вне закона

Поэтому вставки жёлтого, красного, зелёного, фиолетового и других цветов в фары ставить не нужно. Всем водителям ОСТОРОЖНО можно посоветовать: устанавливать ангельские глазки нужно ПРАВИЛЬНО, хотя даже этот совет не гарантирует проблем при прохождении технического осмотра.

Примеры установки

Лидерами по установке являются отечественные автомобили ВАЗ 2114, ВАЗ 2110, Приора. Среди иномарок BMW, Мазда 3, БМВ Е39, Форд Фокус. Активно устанавливают и на мототехнику, скутеры, мотоциклы, квадроциклы.

..

БМВ, BMW

Фото БМВ

БМВ

ВАЗ 2114

Фото ВАЗ 2114
Среди отечественных автомобилей второе место по популярности занимают ангельские глазки на ВАЗ 2114, первое место делят Приоры и ВАЗ 2106, которые имеют круглую форму отражателей.

ВАЗ 2110

Глазки СМД3528 на ВАЗ 2110

Калина ВАЗ

Мазда 3, 6 Mazda 3, 6

Среди импортных автомобилей популярны ангельские глазки на Мазда 3, Mazda 3. Особенно шикарно смотрятся на Мазда 6, у которой в каждой фаре по 4 круга. Интересно будут смотреться светодиодные кольца RGB, которые будут дополнять габариты и сигнала поворота.

Мазда 3

Мазда 6

Приора ВАЗ 2170

Самый популярный вариант в России, это ангельские глазки на приору. Форма фар хорошо подходит для такого тюнинга, отражатели имеют круглую форму.

Форд Фокус, Kuga

Статья состоит из двух частей, это часть №2. Начало читайте в части №1. Как выбрать светодиодные глазки

Куда установить?

Основным материалом для изготовления глазок будут неоновые трубки. Весь процесс на словах простой: трубки сгибают и устанавливают в передние фары. Но от чего питаются светодиоды? Для этого добавляют блок розжига. Некоторые автомобилисты используют такую модернизацию, как замену габаритам и дневным ходовым огням. И стоит сказать, что придираться сотрудники дорожной полиции не будут, т.к. свечение достаточно и для ДХО, и для габаритов.

Важным моментом является подключение. С этим вопросом каждый водитель разберется лично, т.к. способов подключения достаточно много.

Опытные автомобилисты рекомендует подключать ангельские глазки таким образом, чтобы они загорались вместе с огнями габаритов. Но в этом случае следует выключить передние «габариты», ведь они не смотрятся гармонично вместе с глазками. Лучшим вариантом будет установка габаритных ламп, оснащенных поворотным указателем.

Размеры и диаметр трубок может существенно отличаться друг от друга – это отличное решение для дизайна. Но все классическим способом считается установка трубок по нарастающей – это создает эффект мощного свечения. Также важно, что водитель могут подчеркнуть переднюю часть кузова и за счет разных цветов, ведь светодиоды включат в себя множество оттенков.

Разумеется, самым простым вариантом будет покупка комплекта «ангельских глазок» и дальнейшая установка на автомобильном сервисе. Но если вы относитесь к тем водителям, которые хотят попробовать провести тюнинг фар своими руками, то читаем дальше. Помимо удовлетворения от работы, вы можете получить эксклюзивный продукт, ведь на СТО такой тюнинг делает по стандартной схеме.

Заменят ли «ангельские глазки» дневные ходовые огни

Вопрос о том, можно ли ездить с «ангельскими глазами» вместо ДХО несколько лет назад активно обсуждался на всех тематических форумах. Мнения были разными, но большинство водителей склонялось к тому, что «глазки» ходовые огни не заменяют. Хотя на практике инспекторы ГИБДД практически никогда не обращают внимания на тюнингованные таким способом автомобили.

Законность использования «светящихся колец» вместо ДХО

Насчёт использования «светящихся колец» вместо дневных ходовых огней ответ также неоднозначный. ДХО должны быть отдельным устройством, поэтому использовать габариты вместо них нельзя (пункт 19.5 ПДД). «Ангельские глазки» находятся внутри фары и выполняют роль габаритов. На практике если яркость модернизированных габаритов хорошая, то полицейские за них не штрафуют, но тут как повезёт.

Являются ли «ангельские глазки» дневными ходовыми огнями? Инспекторы ГИБДД уверены, что нет

Стук клапанов на горячем двигателе: причины, ремонт, последствия

• на Приору;
• Тойоту Чайзер 100;
• БМВ, лишенные такой привилегии;
• ВАЗ 2106;
• ВАЗ 2109;
• 2110;
• ВАЗ 2115;
• ВАЗ 2114;
• Рено Логан;
• Хендай Солярис;
• Деу Ланос и пр.

Объективно глазки ангела выгоднее смотрятся именно на иномарках. Хотя никто вам не будет запрещать устанавливать такие решения на любую машину.

Чтобы реализовать поставленную задачу, потребуется подготовить несколько иной набор материалов и инструментов.

Здесь предусматривается обязательное наличие:

• белой светодиодной ленты двойной плотности, но без покрытия из силикона;
• проводов для соединения;
• прозрачного силикона;
• клея;
• лака (серебристый цвет);
• отверток;
• плоскогубцев;
• хорошего настроения;
• предельной концентрации и аккуратности.

Светодиодные ленты превосходно изгибаются, что позволит вам без проблем сделать кольцо требуемого диаметра. Только учитывайте, что на одну фару требуется около 30-40 сантиметров ленты.

Затем на одном конце зачищаются контактные площадки, чтобы припаять туда дополнительные провода. Они позволяют подключиться к питанию на +12В.

Далее отрезок ленты указывается на ровную поверхность диодами вверх. Постепенно лента заливается прозрачным силиконом. Делайте это медленно и аккуратно, вооружившись монтажным пистолетом. Это позволит вам покрыть диоды однородным и ровным слоем силикона. Важно дождаться полного высыхания полученной конструкции, иначе вы своими же руками все испортите. Силикон позволит защищать изделие и будет выступать как рассеиватель света.

Чтобы не расходовать свет на освещение отражателя, обратную сторону ленты покройте с помощью серебристого лака. Его можно позаимствовать у жены, сестры или мамы. Либо купить в ближайшем магазине. Лак будет выступать как отражатель.

Можно ли использовать красные линзы

Технически подсветка может быть любого цвета, но лучше не выбирайте синий и красный. Сотрудники ДПС расценивают использование таких цветов в оптике, как имитацию «мигалок», и обязательно захотят с вами пообщаться по этому поводу. В крайних случаях могут даже забрать автомобиль на штрафплощадку. На «ангельские глазки» белого, жёлтого или оранжевого цвета они реагируют спокойно (в большинстве случаев). Многоцветные огни нередко рассматриваются сотрудниками ГАИ как вызов и незамедлительно вызывают соответствующую реакцию.

Какие штрафы предусмотрены за нарушение

Для любителей поспорить приведём выдержки из ПДД.

п. 12.4 ч.1 Установка на передней части ТС световых приборов с огнями красного цвета или световозвращающих приспособлений красного цвета, а равно световых приборов, цвет огней и режим работы которых не соответствуют требованиям Основных положений по допуску ТС к эксплуатации и обязанностей должностных лиц по обеспечению БДД.

Для непонятливых предусмотрены санкции в виде штрафов:

• на граждан — 2,5 тыс. руб.;
• на должностных лиц — от 15 до 20 тыс. руб.;
• на юридических лиц — от 400 до 500 тыс. руб.

Помимо этого, неразрешённые приборы и приспособления конфискуются. Нарушителю также грозит запрещение эксплуатации ТС со снятием ГРЗ.

За такой тюнинг инспекторы ГИБДД наверняка выпишут штраф

Цепи противоскольжения или браслеты на колеса: как они работают

Вообще установка и подключение во многом зависит от конкретного автомобиля и его конструктивных особенностей. Но некоторые общие и очень важные моменты выделить стоит.

Для начала такие элементы как ангельские глазки выступают в роли дополнительного устройства освещения в составе транспортного средства. Потому их наличие попадает под требование, предъявляемое к ДХО. Как вы поняли, это дневные ходовые огни.

А по правилам их включение должно происходить одновременно с запуском мотора, а отключение при остановке. Плюс ДХО обязаны отключаться, когда включается головной свет. Это говорит нам о том, что соединение глазок следует осуществлять согласно схеме подключения дневных огней.

Один из вариантов предусматривает использование клемм мама в количестве 4 штук и одного пятиконтактного реле. Минус от глазок идет на корпус, а плюс следует на реле.

Но обычно проще использовать контроллер ДХО для подключения. Его не составит труда приобрести в любом магазине автоэлектроники. Тут просто отталкивайтесь от схемы, которая идет в комплекте.

Напомню один немаловажный нюанс. При использовании светодиодов применяется стабилизатора тока. Если это ленты со светодиодами, тогда берется стабилизатор напряжения. А вот для CCFL колец нужен блок розжига.

Возможные проблемы с фарами после переделки

Нередко случается, что после разборки фар, они начинают «потеть». На стекле появляются мелкие капли конденсата, а внизу фары собирается вода. Ездить с такой проблемой не рекомендуется, так как фары утрачивают свои световые характеристики, а влага оказывает разрушающее действие на рефлектор, лампы, электрические соединения.

Фары «потеют» вследствие разгерметизации

Причиной «потения» фары является её разгерметизация. Влага с воздухом проникает внутрь корпуса, где под воздействием температуры, создаваемой лампой во время горения, превращается в конденсат.

Избавиться от капель воды можно только путём разборки фары, её просушивания и дальнейшей сборки с использованием герметика. Дополнительно можно поместить в корпус фары пару пакетиков с абсорбентом или силикагелем, которые используются при хранении продуктов питания, одежды, обуви.

Силикагель поможет справиться с запотеванием фар

Разгерметизация фары грозит не только её «запотеванием». Если щель между стеклом и корпусом значительна, в фару будет попадать и пыль. Она будет оседать на элементах фары, в том числе и на линзе. Избавиться от этой проблемы можно только путём разборки фары и чистки линзы. Для этого лучше использовать медицинский спирт и чистую ткань, не оставляющую после себя ворса. После чистки корпус фары желательно продуть компрессором, чтобы полностью избавиться от пыли.

Пошаговая инструкция изготовления «ангельских глазок» для авто

В первую очередь вам нужно снять фару и демонтировать стекло. Для этого прогрейте край стекла фары промышленным феном, чтобы разогреть заводской герметик. Как альтернативный метод — можно засунуть фару в духовку на 10–15 минут при температуре 60–80 градусов. После чего аккуратно поддевайте стекло плоской отвёрткой по шву, пока оно не начнёт отделяться от фары. Скорее всего, придётся приложить определённые усилия, но без «фанатизма» (стекло может отколоться или лопнуть).

Предварительно разогрейте герметик и соблюдайте осторожность — при отдедении от фары стекло может отколоться

После разбора фары обязательно соблюдайте чистоту. Используйте перчатки и избегайте попадания герметика или клея на стекло и отражатель.

На следующем этапе нужно измерить точный диаметр необходимого кольца и подобрать подходящую форму. Для этого подойдёт жестяная банка, бутылка, чашка или другой круглый предмет. Только учтите, что пластик придётся сильно нагреть, чтобы он начал гнуться, поэтому используйте устойчивые к высоким температурам предметы.

Используйте плоскогубцы и перчатки, чтобы не получить ожог при нагреве

Нагрейте пластик с помощью строительного фена или в духовке. Учтите, что температура плавления органического стекла — 160 градусов, не превышайте её. После чего плоскогубцами обверните вокруг банки. Не отпускайте 2–3 минуты, чтобы пластик остыл и принял форму.

Теперь отрежьте лишние концы и просверлите по торцам трубки отверстия по размеру светодиода.

Просверлите отверстие в каждом конце трубки

Пришло время подготовки самих светодиодов. Соедините их плюсовые ножки с резисторами. В крайнем случае, можно обойтись и без паяльника, просто скрутив детали вместе и зажав плоскогубцами. Но со временем провод отсоединится из-за постоянной вибрации, и тогда придётся опять разбирать фару.

Соедините резисторы с плюсовым контактом светодиода

Минусовые ножки соедините вместе и дополнительно удлините их двухжильным проводом. Длину рассчитайте так, чтобы смогли подключиться к контактам габаритов.

Спаяйте вместе два «минуса» и удлиняющий провод

Соедините два минусовых контакта с удлиняющим проводом. Следите за изоляцией, чтобы «плюс» и «минус» не соединились. Самое время проверить работоспособность конструкции. Проще всего это сделать с помощью 9-вольтовой батарейки. Осуществить это можно просто подсоединив «плюсовые» и «минусовые» провода к соответствующим контактам батарейки. Если всё в порядке, то можно переходить к сборке.

Проследите, чтобы все соединения были надежными

Окончательно заизолируйте все контакты изолентой и вставьте светодиоды в подготовленные ранее отверстия на концах трубок. Зафиксируйте их на месте с помощью клея.

Заизолируйте все контакты и подсоедините светодиоды к кольцу

Для более эффектного вида сделайте насечки на обратной стороне кольца.

Фотогалерея: установка светодиодных «ангельских глаз»

Теперь приложите готовые кольца на место. Если корректировка не требуется, то подсоедините контакты к проводам габаритов и окончательно приклейте кольцо. Используйте двухкомпонентный эпоксидный клей или другой специальный для пластика. Главный критерий — отличная сила сцепления, чтобы деталь не отвалилась впоследствии из-за постоянной вибрации при движении.

При соединении соблюдайте полярность

Избегайте попадания лишнего клея на отражатель. Можно использовать небольшие куски двухстороннего скотча как альтернативный метод крепления. Но для хорошего сцепления нужен дорогой скотч, а его белые части будут видны при свечении (зависит от конструкции фары).

Монтируем «ангельские глазки» на место

Последним этапом является это поклейка стекла и установка фары на предназначенное ей место. Нанесите умеренный слой герметика по периметру фары и приложите стекло.

Нанесите новый герметик на место склейки

С помощью зажимов или других подручных средств зафиксируйте стекло на месте. Оно должно плотно прилегать и сохнуть около суток (смотрите инструкцию к герметику).

Срок высыхания герметика не менее 24 часов

Видео: как установить самодельные «ангельские глазки»

Варианта установки

Покупное изделие

Как уже говорилось, на сегодняшний день подобного рода тюнинг можно получить следующим образом:

• купить в магазине. Но для отечественных машин это не самый лучший выход, да и не всегда удается подобрать кольца необходимого диаметра;

Обратите внимание! Купить «глазки» можно как с оптикой, так и без нее. Второй вариант предполагает покупку светящегося кольца с дальнейшей самостоятельной установкой его на фары.

• сделать самодельные ангельские глазки. Это вариант более предпочтительный в плане экономии денег и времени, которое придется потратить на поиск кольца на фары нужного диаметра.

На вопрос «как сделать ангельские глазки?» существует два ответа, которые не сильно отличаются в плане реализации:

• сборка оптической системы из кольца (светодиодной ленты);
• изготовление системы освещения с помощью прозрачной трубки.

После того как вы решились на подобный тюнинг, следует выяснить, из чего будет делаться такая оптическая система. Но помните, что вам обязательно понадобится блок розжига, через который можно подключить самодельное осветительное устройство.

Как подключить стабилизатор напряжения (по желанию)

В электрической бортовой сети автомобиля напряжение «гуляет» от 12 до 16 вольт. А светодиоды плохо переносят такие перепады. Мы припаяли сопротивление к каждому светодиоду, чтобы отрегулировать напряжение. Но для более надёжной защиты нужен специальный стабилизатор. Проще купить готовый вариант и устроить его в соединение между «ангельскими глазками» и бортовой сетью машины.

Заводской вариант исполнения табилизатора напряжения

Если вы «продвинутый» электрик, то можете спаять простой стабилизатор самостоятельно. За основу взята микросхема L7812CV. Порядок соединения смотрите на фото ниже.

Схема соединения довольно проста

По этой схеме нужно минусовый контакт светодиода подсоединить к массе автомобиля, а плюсовой — к выходу стабилизатора.

Работаем, не ленимся

Для того чтобы поставить на фары вашего авто, подсветку нужно смонтировать по такой схеме:

Огибание банки

• сначала надо придать прозрачной палочке необходимо форму кольца. Для этого стержень следует нагреть до момента повышения его пластичности вплоть до деформирования;
• разогревать палочки можно на духовке или с помощью строительного фена. Более правильным считается использование строительного фена;

Обратите внимание! Не допускайте перегрева палочки, иначе в ней появятся пузырьки, которые будут плохо сказываться на свечении самодельного изделия.

• далее разогретый стержень с помощью плоскогубцев обворачиваем вокруг банки. Огибать банку начинаем с середины стержня, сводя его концы друг к другу;
• даем стержню застыть и отпиливаем у него концы;
• далее собираем светодиоды с резистором;
• проверить качественность сборки можно с помощью батарейки;
• затем изолируем и шлифуем обрабатываемые контакты;
• торцы палочки аккуратно и гладко шлифуем;
• после этого наносим засечки на стержень. Шаг для них берем в рамках 2-2,5 мм. При этом не забываем отступать от краев 1-1,5 см;

Насечке на палочке

Встроенный диод

• для ровности можно использовать пластиковый хомут;
• после этого стержень нужно подключить к светодиодам, чтобы проверить свечение. Использовать для этих целей необходимо блок розжига. Это позволит посмотреть, как самодельное устройство будет светиться в конечном результате;
• чтобы избежать падения яркости свечения к середине, насечки должны постепенно углубляться по направлению к середине стержня;
• спаиваем светодиоды последовательно. Это позволит уравновесить текущий по ним ток;
• после этого на торцах полученного кольца просверливаем отверстие длиной до 7 мм и диаметром в 5 мм. В него вставляем светодиоды;
• концы прозрачной палочки заматываем фольгой.

Готовое кольцо

Сделать ангельские глазки по такой вот схеме довольно просто и легко. После этого вам останется только все правильно установить на фары, подключив самодельное изделие через блок розжига.
