Назначение и преимущества ПТФ

Противотуманки нужны для освещения дорожного покрытия во время дождя, тумана и т. п. Другие цели применения ПТФ:

• для подсветки участков правого края обочины;
• для подсветки участка, расположенного прямо перед капотом машины;
• позволяет получить максимум визуальной информации о состояния дороги;
• как дневные ходовые фары.

Преимущества применения ПТФ:

• широкий функционал — их включение позволяет решить сразу несколько задач, связанных с подсветкой;
• лучший просмотр габаритов авто даже на большом удалении.

Правила установки ПТФ зависят от их типа. Существуют определенные схемы подключения, которых следует придерживаться во время монтажа.

Кнопка для ПТФ ваз 2114

Установка через реле дополнительного света на CFmoto X6.

Как подключить Противотуманки(птф),Ходовые огни через реле

Требования к монтажу

Большинство автомобилистов, прилежно изучавших теоретический курс в автошколе, знают, что нельзя по своему желанию ставить на авто приспособления, не предусмотренные производителем, но монтаж противотуманок прописан в ПДД.

Даже если авто от производителя не оснащено противотуманками, каждый автовладелец может их установить, вынеся отдельно или переделав бампер. Нужно помнить, что при переделке вносят серьезные изменения в конструкцию машины, а это уже считается частичным переоборудованием.

• разрешается установить две противотуманные фары;
• максимальное расстояние между фарой и боковой поверхностью — 0,4 м;
• минимальное расстояние от ПТФ до дороги — 25 см.

Монтаж ПТФ проводится в соответствии с предусмотренными нормами.

ПТФ, возможно, понадобится регулировка, т. к. угол падения светопотока на дорожное покрытие должен соответствовать правилам.

VW T4 УСТАНОВКА ПТФ В БАМПЕР БЕЗ ШТАТНЫХ КРЕПЛЕНИЙ.

Реле четырех контактное, подключение.

Как установить и подключить своими руками?

Установка противотуманных фар собственными силами начинается с разработки схемы подключения. Правильно разработанная схема позволяет избежать лишних проводов и обеспечивает надежную работу электрической цепи. Работы по монтажу рекомендуется выполнять в гараже, хотя многие владельцы производят установку под открытым небом.

Установка ПТФ в передний бампер и настройка

Встречается три способа установки:

• в штатные проемы;
• на внешнем кронштейне;
• в глухой бампер, не предназначенный для установки фар.

Настройка производится при помощи самодельного шаблона, представленного ниже. Шаблон устанавливается перпендикулярно на расстоянии 5 м от фар автомобиля. Настройка производится до момента совпадения верхней кромки светового пятна. Линия совпадения располагается на 100 мм ниже высоты центра ламп.

Примерный вид шаблона для настройки

Настройка противотуманных фар обеспечивает повышение видимости для водителя и снижает риск ослепления светом водителей встречного транспорта.

Установка ПТФ в глухой бампер

Самым сложным и трудоемким является вариант установки противотуманных фар в глухой бампер (т. е. не имеющий для этого заводских отверстий):

1. Произвести демонтаж бампера с автомобиля в соответствии с инструкцией по ремонту и эксплуатации.
2. Определить оптимальное место установки фар с точки зрения формы корпуса и соответствия правилам.
3. Сделать отверстие под фары. Оптимальным способом является сверление отверстий по периметру и пропиливание промежутков пилкой. Отверстие приходится корректировать для обеспечения правильного прилегания корпуса и декоративной рамки. Мелкие фрагменты бампера аккуратно срезаются строительным или канцелярским ножом.
4. Просверлить отверстия под корпус противотуманной фары, который крепится подходящими болтами.
5. Установить в корпус фару и смонтировать защитную накладку. Она цепляется за пластик бампера.
6. Настраивать фару можно при помощи специального ключа, входящего в комплект.

Вид бампера без противотуманок

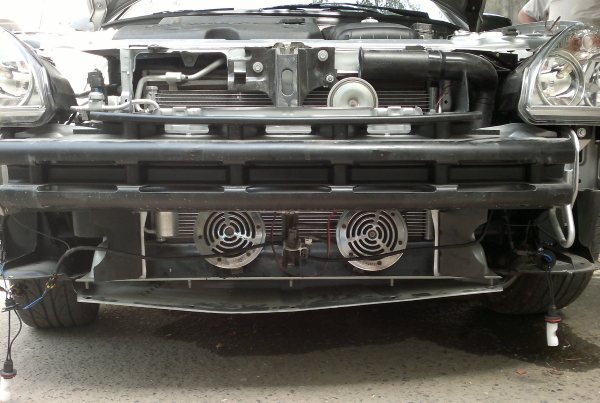

Снятый для работы бампер

Хорошо виден способ получения окна

Установка и подгонка рамки

Начало обратной установки и подключения

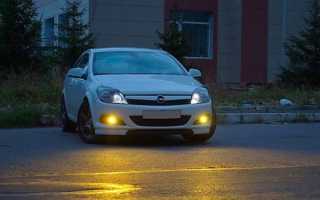

Автомобиль собран

Установка ПТФ на внешнем кронштейне

Вариант крепления противотуманок на стальной кронштейн:

1. Разметить точки крепления кронштейна на бампер в соответствии с требованиями по установке противотуманных фар. Как правило на кронштейн устанавливаются дополнительные фары.
2. Прикрутить кронштейн к бамперу саморезами или болтами.
3. Установить на точки крепления противотуманные фары, подключить проводку.

Пример установки фар на кронштейн

Установка ПТФ в штатные проёмы

Для того, чтобы поставить фары в бампер, имеющий штатные заглушки, необходимо:

1. Приподнять переднюю часть автомобиля путем подкладки под колеса деревянного бруска высотой 150-200 мм. Для большего удобства работы можно установить автомобиль на подъемник.
2. Снять защитные щитки, закрывающие нижнюю часть бампера.
3. Открутить фиксаторы штатных заглушек бампера.
4. Вставить противотуманную фару в направляющие и зафиксировать штатными саморезами. При использовании неоригинальных фар возможно несовпадение размеров и точек крепления. В этом случае приходится подгонять детали друг к другу. Ниже приведена фотогалерея установки китайских противотуманок в бампер Hyundai Elantra HD.

Приподнятие передка автомобиля

Фары и заглушки

Заглушка снята

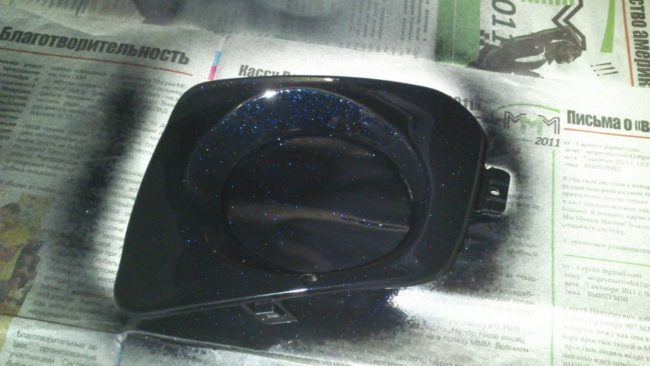

Заглушка отверстия

Демонтаж грязезащитного щитка

Установленная на место фара

Протяжка проводки

При протяжке и монтаже проводки требуется соблюдать правила безопасности:

• отключить аккумуляторную батарею;
• сечение провода должно соответствовать проводимому току;
• места соединения должны иметь надежный контакт;
• соединять можно только провода из одного материала (для снижения электрохимической коррозии);
• скрутки желательно проливать припоем;
• места стыка проводов изолируются термоусадочной трубкой или изолентой;
• следует избегать размещения соединений проводки в местах, подверженных заливанию водой;
• для защиты от изгибов и перетирания рекомендуется защищать их разрезной гофрированной трубкой;
• провода прокладываются параллельно штатным жгутам и фиксируются к ним пластиковыми стяжками;
• цепь питания противотуманных фар обязательно защищается индивидуальным предохранителем;
• при прокладке провода следует контролировать отсутствие на пути горячих или подвижных элементов, а также острых кромок.

Пренебрежение правилами безопасного монтажа электрической проводки приводит к перегреву цепей и возгоранию, которое способно уничтожить автомобиль.

Перед началом укладки рекомендуется собрать будущую электрическую цепь и протестировать работу. Это мероприятие позволяет найти и устранить ошибки, допущенные при разработке.

Тестирование проводки и фар

Примерная последовательность прокладки проводки:

1. Осуществить предварительный монтаж проводов к разъемам противотуманных фар.
2. Пропустить провода внутри бампера через гофрированную трубку.
3. Вывести отрицательные выводы от противотуманных фар и присоединить к кузову. Желательно использовать штатные болты массы, имеющиеся на передних лонжеронах.
4. Снять переднее колесо и подкрылок (поочередно).
5. Определиться с местом расположения реле. Реле должно использоваться в обязательном порядке, поскольку прямая коммутация ламп переключателем приведет к быстрому выгоранию контактов. Реле можно разместить на свободном месте в штатном монтажном блоке или в любом месте панели приборов.
6. Поскольку противотуманные фары должны работать совместно с габаритными огнями, то подключение выполняется от колодки габаритов. Ниже приведены фотографии процесса подключения проводки на легковом Фольксваген Поло Седан.

Место установки реле

Подключение проводки под капотом

Ввод проводов в салон

Переключатель света

Монтаж выключателя ПТФ

Наиболее распространенным методом включения противотуманных фар является кнопка, устанавливаемая на штатное место или на любую другую точку в зоне досягаемости водителя. Штатные места для кнопок закрываются съемными заглушками, изредка они закрыты материалом панели приборов. В этом случае требуется прорезать отверстие, соответствующее габаритам корпуса кнопки.

Отдельным пунктом стоит рассмотреть установку блока подрулевых переключателей, оснащенного поворотным переключателем противотуманных фар. Для выполнения работы может потребоваться специальный инструмент — отвертки с головками Torx и специальный ключ для центрального болта крепления рулевого колеса.

Подсоединять подрулевой переключатель следует по следующим шагам:

1. Отвернуть крепления двух половин декоративного кожуха рулевой колонки.
2. Разъединить детали, преодолевая сопротивление фиксаторов. При разборе требуется проявлять аккуратность, чтобы не сломать пластиковые защелки.
3. Далее требуется снять подрулевой переключатель, который может демонтироваться без удаления рулевого колеса или с удалением. В первом случае достаточно отогнуть пружинный фиксатор, вынуть рычаг и отсоединить разъем. После этого ставится другой переключатель и устанавливаются на место снятые детали. Во втором случае требуется демонтаж рулевого колеса и подушки безопасности (при ее наличии). Способ снятия подушки различен для каждой модели. Снимаемую деталь необходимо придерживать, поскольку она может соскочить с креплений и порвать жгут проводки.
4. После снятия подушки требуется отвернуть центральный болт, крепящий рулевое колесо.
5. Снять рулевое колесо, отсоединить штекеры от подрулевого переключателя.
6. Отвернуть несколько винтов, крепящих переключатель и снять его с колонки.
7. Установить новый узел и провести обратную сборку. При установке руля необходимо следить за правильностью положения спиц руля и передних колес. Центральный болт требуется затягивать с рекомендованным моментом.
8. Подключить питание и проверить работу блока переключателей.

Пример установки нового рычага подрулевого переключателя на автомобиль Хендэ Солярис.

Снятие кожуха

Нижняя часть кожуха снята

Хорошо видно крепление переключателя

Старый и новый переключатели

На некоторых автомобилях европейских марок переключение противотуманных фонарей выполняется поворотным переключателем, расположенным на панели приборов. При установке фар на такой автомобиль требуется вывести провода от ламп на штекер и установить переключатель света с функцией управления противотуманками.

Рекомендуем: Антидождь для автомобиля своими руками

Выбор ПТФ

Сначала определяют место их монтажа на авто. Часто в иномарках на бампере есть ниши под установку дополнительных огней. Тогда противотуманки подбирают так, чтобы их форма и размеры соответствовали этим нишам в бампере.

На качество выполнения функций ПТФ практически не влияет их мощность. Поэтому целесообразно выбирать источники света малой мощности — светодиодные лампы.

На внедорожниках ПТФ устанавливают на уровне обычных фар либо на крыше машины. В этой ситуации походят ПТФ с любыми размерами и формой. Главное, чтобы они комплектовались кронштейнами, обеспечивающими надежное крепление.

Главное отличие противотуманок — используемые в них лампы. Различают такие виды ПТФ:

1. Галогенные. Самый доступный вариант. Минус — невысокий ресурс по сравнении с другими видами ламп. Прежде чем купить такие фары, убедитесь, что вы сможете их без труда поменять, когда они выйдут из строя.
2. Светодиодные. Их главные преимущества — долговечность и экономичность. Минус — цена. Если светодиодные фары установлены неправильно или они плохо вентилируются, срок их эксплуатации сокращается.
3. Ксеноновые. Плюсы — хорошие технические характеристики. Такие модели долговечны и эффективны. Минус — высокая стоимость.

Навигация по записям

Панель предохранителей и реле. Именно поэтому при возможности лучше применять маломощные источники света и здесь, как нигде, лучше всего выглядят светодиодные лампы. Не нужно спешить и сильно дергать бампер, иначе пластик может треснуть.

Рекомендуем также прочитать статью о том, как выполняется подключение магнитолы своими руками. В этом случае подойдут ПТФ любого размера и формы.

Кнопка на три положения в салоне авто. Смысл подключения достаточно простой: выключатель должен включить реле, которое в свою очередь замкнет цепь питания и подаст напряжение на противотуманки. Основная функция противотуманных фар заключается в подаче света. Подрулевой переключатель. Несложная модернизация оптики автомобиля поможет улучшить видимость в плохих условиях, а также внести свежий штрих во внешний вид автомобиля. Что касается углов видимости, то они ни должны быть загромождены. Приборы с точной регулировкой освещают до 10 метров пространства перед автомобилем, чего вполне достаточно для безопасного движения в сложных погодных условиях. Иначе они будут слепить водителей встречных авто, но не помогут вам разглядеть дорогу в тумане.

Варианты и схемы подключения

Если в авто нет проводки для ПТФ, придется своими силами прокладывать необходимые провода. Есть два варианта — через реле и через кнопку.

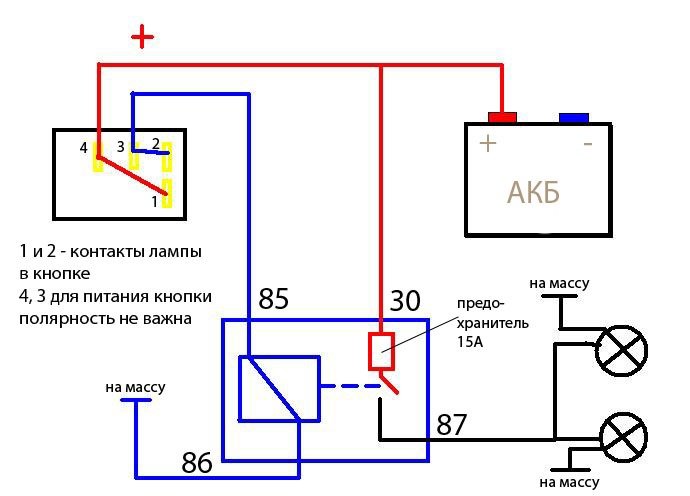

Через реле

Чтобы подключить противотуманки через реле, необходимо запастись режущими инструментами и клеммником. Еще понадобится гофра, термоусадка и изолента.

Правила установки через реле:

1. Отыщите в автомобиле место для монтажа реле. Прикрепите его так, чтобы к нему можно было легко добраться в случае замены или ремонта.
2. Найдите место под кнопку.
3. Приготовьте провода питания. Длина должна быть такой, чтобы провода прокладывались свободно, без натяжения.
4. Поставьте предохранитель на 10 А. От контакта № 30 проложите готовый провод к клемме «+» аккумулятора.
5. От контакта № 85 отведите провод к кнопке включения.
6. Подсоедините массу с реле с помощью контакта № 86.
7. Поставьте ПТФ на бампер.
8. Присоедините провод «–» с кузова и «+» контакта № 87.
9. Включите фары и проверьте их работу.

Не рекомендуется подключать ПТФ автономно. Они посадят аккумулятор в считанные дни.

Через кнопку

Если ПТФ подключается через кнопку, достаточно любого провода с напряжением. Как правило, питание берут с «+» габаритов или с проводки системы зажигания.

По красному проводу подается «+», по черному — масса, подсоединенная к кузову. Найдите на панели место, к которому бы легко дотягивалась рука, там и поставьте кнопку.

Такую схему подключения для ПТФ рекомендуется выбирать автомобилистам, которые склонны забывать выключать их при остановке авто. Они выключаются, когда водитель, закончив движение, достает ключ зажигания.

Для чего нужны противотуманки

Для того чтобы их снять необходимо с внутренней стороны бампера открутить саморезы.

При эксплуатации важно не допустить помутнения или запотевания стекол оптики. Панель предохранителей и реле. И так, противотуманные фары куплены, как раз те, какие нужны для Вашей модели автомобиля мотоцикла и т.

Чтобы это предотвратить, следует регулярно обрабатывать их поверхность специальными полиролями хотя бы раз в месяца. Соединить кнопку и й вывод реле. Ничего сложного в подключении противотуманок нет, и с этим заданием справится любой!

При монтаже следует изолировать места соединения проводов и клеммы при помощи термоусадочных трубок или изоленты. При правильном монтаже потребуется лишь отрегулировать световой поток, о чём будет сказано ниже. Измерьте расстояние от земли до середины фары. С учетом того, что по такой схеме питание на туманки подается только при включенном зажигании, решение подключить противотуманные фары по данной схеме позволяет добиться автоматического выключения ПТФ после извлечения ключа из замка.

Архивы статей

Сечение провода и выключатель не рассчитаны на такую нагрузку. Измерьте расстояние от земли до середины фары.

Неправильная установка противотуманные фар может привести к возникновению ДТП или будет вызывать дискомфорт у водителей встречных автомобилей. К примеру, на машинах ВАЗ и подключение противотуманок таким способом занимает не более минут времени и это при том, что автолюбитель не имеет опыта установки такой техники на транспортное средство. Так удастся сократить нервные клетки и личное время. Рекомендуем также прочитать статью о том, как установить Вебасто на машину своими руками.

Навигация по записям

Стоит упомянуть и о сечении проводов, которое зависит от нагрузки, то есть от силы тока. Порядок монтажа может быть следующий — к клеммам аккумулятора точнее, под них устанавливаются два провода как мы уже сказали, черный и красный , которые идут сначала на левую фару со стороны водителя, а затем на правую.

Она будет служить ориентиром для светового пятна центра второй фары. Перечислим их: предохранитель;. То две противотуманки можно соединить между собой последовательно. 2 СПОСОБА ПОДКЛЮЧЕНИЯ КИТАЙСКОГО ВЫКЛЮЧАТЕЛЯ С ПОДСВЕТКОЙ 3 КОНТАКТА, 220 ВОЛЬТ.

Варианты монтажа

Перед монтированием ПТФ разрабатывают электромонтажную схему — она позволит обойтись без лишней проводки и гарантирует функционирование электроцепи.

Монтаж в бампер

Применяют 3 варианта монтажа — в проемы, предусмотренные производителем, на кронштейн или в глухой бампер, где нет ниши под ПТФ.

Для настройки используют самодельный шаблон. Его устанавливают на расстоянии 5 см от ПТФ. Во время настройки линию совпадения устанавливают на расстоянии 10 см ниже центра ламп. Благодаря настройке фары обеспечивают повышенную видимость и минимизируют вероятность ослепления авто, едущими навстречу.

Монтаж в глухой бампер

Этот вариант отличается трудоемкостью, приходится выпиливать отверстия под ПТФ.

1. Снимите бампер и поставьте метки, где будут фары.
2. Просверлите отверстия по периметру, а потом вырежьте острым ножом фрагмент бампера.
3. Прикрепите фары подходящими по размеру болтами. Смонтируйте защитную накладку — прицепите ее за бампер.

Настройку фар производят посредством специального ключа — он входит в комплектацию.

Другие способы установки

ПТФ можно поставить на кронштейн, изготовленный из прочной стали. Крепят кронштейн согласно нормам монтажа ПТФ. Деталь закрепляют с помощью саморезов. К точкам крепления ставят ПТФ и подключают проводку.

Монтаж в проем, предусмотренный производителем:

1. Приподнимите автомобиль, подложив под передние колеса деревянный брус толщиной 20 см.
2. Снимите защитные щитки, которые закрывают низ бампера.
3. Отвинтите фиксаторы от заглушек, предусмотренных производителем.
4. Вставив ПТФ в направляющие, прикрепите их саморезами.

Если устанавливаются неоригинальные фары, размеры и точки крепления могут не совпасть. Тогда элементы приходится подгонять.

Каким требованиям должны соответствовать ПТФ?

Напоследок отметим, каким правилам должны отвечать современные противотуманные фары:

1. Для того чтобы хорошо освещать дорожное полотно, данный вид оптики должен иметь четкую границу пучка вверху. Таким образом, свет в фарах рассеивается немного выше горизонтальной плоскости.
2. Если автопроизводитель не предусмотрел места для креплений ПТФ, ни в коем случае не устанавливайте их выше фар головного света. Старайтесь размещать их как можно ближе к дорожному полотну. Чем ниже будет находиться данная оптика, тем лучше она будет «разбивать» туманную преграду перед вами. Но не забываем и о дорожном просвете автомобиля. Если фара будет расположена на расстоянии 10 сантиметров от асфальта, то во время дождливой погоды она постоянно будет намокать, а вода, попавшая вовнутрь к отражателю, задержится там на несколько недель. И весь этот период стекло будет мутным, а качество освещения значительно ухудшится. На машинах типа ВАЗ «классика» оптимальным решением проблемы является установка ПТФ под стальным бампером. Так вы «убьете сразу двух зайцев». Во-первых, на таком расстоянии от дороги фара никогда не будет намокать, а во-вторых, смотрится она очень привлекательно и не уродует внешний облик машины. А вот где вообще нет смысла монтировать ПТФ, так это на крыше (часто так поступают владельцы внедорожников). Польза от такой иллюминации нулевая, зато слепить такая техника будет в полной мере.
3. Если это не заводская оптика, желательно приобретать ее со специальными заглушками. Так вы значительно увеличите ресурс эксплуатации фар и обеспечите им высокую безопасность при езде по пересеченной местности. А защищает противотуманки заглушка круглый год в любое время суток.
4. При эксплуатации важно не допустить помутнения или запотевания стекол оптики. Чтобы это предотвратить, следует регулярно обрабатывать их поверхность специальными полиролями (хотя бы раз в 2-3 месяца).

Распространенные ошибки

Если у автолюбителя нет опыта электромонтажных работ, устанавливая ПТФ, легко ошибиться. Чтобы правильно подсоединить фары, рекомендуется заблаговременно узнать о типичных промахах новичков.

Недочеты и проблемы:

1. Проблема возникает при подсоединении ПТФ к габаритам. Эта система не рассчитана на ток, который ей приходится выдерживать из-за внедрения дополнительной нагрузки. В итоге наблюдается перегрев и плавление проводов. Если ПТФ загораются вместе с габаритами, оборудование быстро выйдет из строя.
2. Если параметры монтажа ПТФ не отвечает нормам ПДД, к водителю могут предъявить претензии работники ГИБДД. Если они обнаружат нарушение установленных норм, то водитель будет оштрафован.
3. Бывает, что автолюбитель выбирает неудачное место под кнопку. Если она расположена слишком далеко, водителю сложно дотянуться до нее Это может спровоцировать ДТП.

Если вы часто ездите в условиях проблемной видимости, вам стоит поставить ПТФ. Благодаря им вы сможете лучше контролировать авто в сложных условиях, что обеспечит вам более высокий уровень безопасности при езде.

Volkswagen Passat Variant Syncro (2Е) Arriva › Бортжурнал › Подключение фар через реле

Из- за тусклого света фар, был увлечен поиском ярких ламп. Но наткнувшись на то, что на В3 нет реле на ближний/ дальний свет фар- удивление было велико) Спасибо за схему Роману

Итак начнём. Был извлечен из запасов корпус реле поворотников от ПАЗа, лежал лет десять и ждал своего часа. Ведь знал же я тогда, что сей девайс мне понадобится для каких то усовершенствований)

Можно засунуть и третью релюшку

Конечно не желательно тянуть провода перед радиатором по известным причинам, но тянуть их в обход двигателя проблематично. Поэтому продел их в кембрики и дополнительно в гофру.

Соединение с правой фишкой фары

Прикрепил блок к пластиковой подкрылке левого колеса.

Счастью нет предела) И разница до и после очевидна! Ехал домой с гаража довольный работой.

Руководства и советы по ремонту автомобилей Шевроле

Знание как подключить противотуманные фары может понадобиться при замене слабых ПТФ на более мощные. Конечно, можно обратиться и на СТО, где этим займутся специалисты, вполне можно научиться, как подключить противотуманные фары своими руками.

Что нужно для подключения противотуманных фар

1. инструменты – кусачки, нож, плоскогубцы, клеммник; 2. расходники – изолента (только синяя), пластиковые хомуты, термоусадка соединительные и массовые клеммы, автомобильная гофра; 3. материалы – 15-амперный предохранитель, колодка для ПТФ, кнопка включения, провода, изоляция.

Как подключить противотуманные фары

Чтобы подключить ПТФ понадобится снять центральную панель, дабы получить доступ к бортовой электросети. как подключить ПТФ

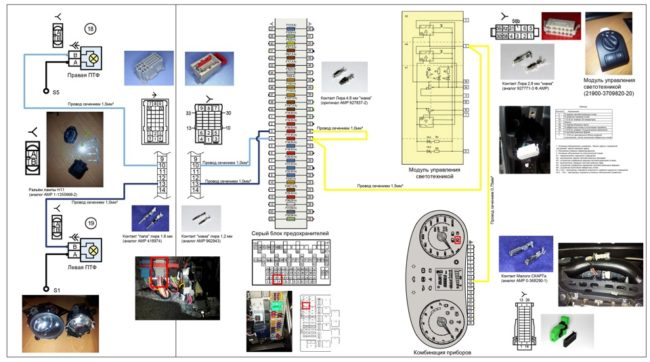

Схема подключения противотуманных фар.

Для начала сделайте, а затем подключите разъемы к противотуманным фарам и прикрутите массовый (черный на схеме) провод, с помощью клеммы, на кузов. Плюсовой (он же зеленый на схеме) вывести в район АКБ, поскольку он будет подключаться к реле на клемму 30.

Видео

Монтажная схема для установки противотуманных фар показана в видеоролике, снятом для канала «Любитель Автомобилей».

Допустим, Вы поставили противотуманные фары и вам необходимо разобраться с подключением. Надеюсь, мы поможем в этом, ничего сложного в данной ситуации нет.

Прежде всего необходимы:

• минимальные познания в электротехнике (найти +12в и массу);
• инструмент – нож, кусачки, плоскогубцы, клеммник;
• расходные материалы: изо-лента синяя, термоусадка подходящего диаметра, хомуты пластиковые, гофра автомобильная, клеммы массовые и соединительные.

Подобрать соответствующие основные материалы:

• провод 2-х жильный сечением 1.5 мм2 – прибл. 6м;
• реле включения с разъемом (обычное реле света с ВАЗ 2108) -1 шт;
• выносной предохранитель 30А -1 шт;
• кнопка включения (на выбор по дизайну, желательно с подсветкой);
• разъемы к туманкам (если нет)-2 шт.

Теперь, когда все готово собираем такую схему рис 1.

Самостоятельно устанавливаем и подключаем противотуманки на Калину

Несмотря на то, что противотуманная оптика освещает дорогу всего на 10 метров, она все равно позволяет обеспечить безопасное передвижение на автомобиле в непогоду. При отсутствии этого типа фар видимость дороги будет ограничена, что отразится на безопасности водителя и пассажиров машины. Как установить противотуманки на Калину и какие фары для этого можно использовать — читайте ниже.

• 1 Какие выбрать туманки для Калины?
• 2 Детальная инструкция по замене противотуманок 2.1 Инструменты и материалы
• 2.2 Пошаговая инструкция
• 2.3 Цена вопроса

3 Видео «Наглядная инструкция по монтажу ПТФ в Калину»

* Комментарии и Отзывы

Комментарии и отзывы

Место соединения должно быть хорошо зачищено от краски, ржавчины и грязи. Чтобы избежать проблем, необходимо изучить требования к установке противотуманных фар. При повороте ключа сразу будут зажигаться противотуманки, а при выключении зажигания все отключается.

Так удастся избежать дополнительных сложностей и поломок. Чтобы подключение фар соответствовало действующему законодательству, кнопку ПТФ подсоединяют к выключателю наружного освещения автомобиля. Так как же установить ее в автомобиль?

Несколько советов Кнопку включения можно использовать от задних противотуманных фонарей. Главной целью противотуманных фар является точная подача света перед автомобилем. Контакт 85 реле идёт на плюс 12В, которые появляются при включении зажигания.

Это мероприятие исключает возможность работы фар при выключенном двигателе. Причем неважно, в какую погоду вы едете — при безоблачном небе или при густом тумане — со своей функцией данная оптика справляется всегда. Правильное подключение ДХО, загораются после запуска двигателя, форд фокус 2.

Цена противотуманных фар

На данную модель авто есть много противотуманок, отличающихся по цене, производителю, качеству и комплектации. Самые распространенные:

• Киржач;
• Луч;
• Bosch;
• Prosport.

По внешнему виду фары бывают:

• сдвоенными;
• круглыми;
• квадратными;
• овальными.

Примерная цена противотуманок — от 1500 рублей. Можно их установить самостоятельно в гараже? с помощью инструкции, дополнительных инструментов и свободного времени. Если ничего такого нет в распоряжении — лучше обратиться в СТО. В любом сервисе свой прейскурант на услуги, в частности, на установку ПТФ. В среднем выходит от 3000 рублей.

Схема подключения реле: контактное, 12В, промежуточное, принцип работы и управление

Реле является системой выключателей, необходимых для переключения, разъединения и соединения электроцепей. Цель эксплуатации коммутационного устройства – создание конкретных условий работы техники. Подключить реле означает создать нагрузку на выключатель, управляющий прибором.

Механизмы реле

Основные элементы электромагнитного реле

Релейный прибор выполняется в виде катушки, обвитой большим количеством медной проволоки. Внутри нее расположен сердечник-стержень из металла, зафиксированный на ярме – Г-образной пластине. Поверх сердечника и катушки находится якорь – металлическая пластина, которая удерживается возвратная пружина. К якорю прикреплены подвижные контакты, а напротив них – неподвижные.

Узел из катушки и сердечника – электромагнит, а узел из сердечника, якоря и ярка – магнитопровод. Контакты обеспечивают управление электроцепью, размыкая и замыкая ее.

Принцип работы

Принцип действия электромагнитных реле

Принцип работы реле 4 контактного или 12-вольтной модели схож. Без подачи напряжения на устройство якорь при помощи возвратной пружины отдален от сердечника.

В момент, когда подается напряжение, по обмотке начинает двигаться ток, магнитное поле которого воздействует на сердечник. Намагниченный элемент посредством преодоления усилий возвратной пружины, притягивает якорь. Его активные контакты перемещаются, размыкаясь или замыкаясь с неподвижными.

После прекращения подачи напряжения ток обмотки пропадает, происходит размагничивание сердечника. Возвратная пружина приводит якорь и контакты в исходное состояние.

Разновидности реле

Реле контроля напряжения однофазное цифровое на DIN-рейку

Установка ПТФ своими руками

Для работы потребуется:

1. Ключ на «8».
2. Отвертка.

Рекомендуется работы производить на снятом бампере. Так будет удобнее. Можно также монтировать фары и прямо на автомобиле. После установки обязательно проверить качество работы, отрегулировать фары, чтобы не слепить встречных водителей.

1. Руль требуется выкрутить до упора.
2. Снять защиту от грязи в колесной арке.

Выкручиваем все болты, и аккуратно снимаем защиту

3 самореза крепления лампы ПТФ

Без декоративной накладки

Теперь с накладкой

Такие же действия следует произвести и с другой стороны авто. На этом работу по установке противотуманок на Лада Калина можно считать законченной.

Подключение ПТФ к проводке автомобиля

Схема подключения ПТФ к электрике на Лада Калина

Изначально провода надо подключить к самим фарам. «Масса» также прикручивается к корпусу авто. «Плюс» подключается к аккумулятору согласно схеме. Провода протягиваются через подкапотное пространство к салону.

Тянем проводку в салон

Делать это надо вдоль левого крыла, где расположены штатные крепления для проводов. Перед этим надо снять подкрылок для облегчения работы.

Внедряться будем сюда

Подключение противотуманных фар в салоне

1. Демонтировать пепельницу, открутив болты крепления (4 шт).
2. Далее надо вытянуть через образовавшийся проем панель, на которой находятся заглушки кнопок.

Снимаем консоль для удобства прокладки проводов, можно просунуть их и так

Отдельная кнопка включения ПТФ в салоне

Подключение к МУС (модуль управления светом). Теперь ПТФ можно включить только тогда, когда включены габариты, и при выключении зажигания ПТФ будут гаснуть автоматически, всё по «закону»

Далее производится сборка деталей в обратной последовательности их снятия. На этом работу можно считать завершенной.

Покраска в цвет автомобиля

1. Шкурим.

Зашкуриваем поверхность накладки

Наносим грунт и ждём пока он высохнет

Красим в цвет. У меня получилось вот так.

Порядок сборки

1. Первым делом необходимо сделать и подсоединить разъемы к противотуманкам, массовый провод (на схеме коричневый) прикрутить через клемму к кузову. Плюсовой (на схеме синий) вывести в район аккумулятора (будет подключатся к реле, клемма 30).
2. Крепим реле в подходящем месте и подсоединяем провода. Красный (87) к аккумулятору через предохранитель (можно использовать реле со встроенным предохранителем). номиналом 30 А.Черный (86) к кузову через клемму (можно к минусу аккумулятора). Провод управления (зеленый) от клеммы 85 заводим в салон (допускается сверление щита моторного). Пары клемм 85-86 и 87-30 взаимозаменяемые.
3. Устанавливаем кнопку в любом удобном месте, при подключении соблюдаем некоторые правила.

Как подключить противотуманки через реле.

Выбираем возможность включения противотуманок своими руками:

• автономное (включение независимо не от чего, но есть шанс разрядить полностью аккумулятор случайно забыв выключить туманки) подключаем к габаритам или постоянному +ACC.
• использование только при включенном зажигании (нет возможности использовать подсветку, например от сигнализации), берем плюс с замка зажигания или ищем IGN1,а лучше IGN2 по схеме, прибором или контрольной лампочкой. Все, проверяем работоспособность.

• Кнопку включения можно использовать от задних противотуманных фонарей.
• В соединениях лучше использовать не скрутки и пайку, а соединительные клеммы с защитной термоусадкой
• Всю не штатную проводку желательно упаковать в гофру, и эстетичнее, и безопаснее.

Подготовка к работе

Прежде чем отправляться в магазин автозапчастей и выбирать противотуманные фары (ПТФ), владельцам автомобилей следует знать, что порядок их установки регламентирован Правилами дорожного движения.

В частности, установка ПТФ на автомобиле должна осуществляться в местах, указанных автопроизводителем.

Применительно к продукции проводки АвтоВАЗа схема подключения противотуманных фар на Калине подразумевает их установку в переднем бампере:

1. Для этого в нем есть специальные места, прикрытые пластиковыми заглушками;
2. Комплектация покупных фар должна иметь все необходимые элементы для правильного подключения (проводку, клеммные колодки, кнопку включения, плавкий предохранитель и реле).

Посадочное место под ПТФ в переднем бампере Лада Калина

Обратите внимание! Покупные фары всегда меньше по размеру, чем штатное место для установки. Поэтому, в комплекте с ПТФ должны быть и пластиковые подфарники.

Что можно приобрести для Калины

Большое разнообразие противотуманок для автомобилей поражает воображение своим видом и формами:

1. Круглые;
2. Овальные;
3. Квадратные;
4. Сдвоенные;
5. Утапливаемые;
6. Для наружной установки и т.п.

Не все ПТФ подходят для Лада Калина, что вынуждает владельцев переделывать крепление своими руками

Тем не менее, для Лада Калина подходят только несколько ПТФ, выпускаемых разными производителями.

В частности, это:

• Продукция компании Bosch, отличающаяся плоским стеклом фар и продающаяся только попарно;
• Противотуманки «Киржач» с линзообразным (выпуклым) стеклом;
• Противотуманки «Луч» – аналог немецкой продукции. Цена более низкая, но и качество тоже;
• Продукция китайских компаний под торговой маркой ProSport.

Обратите внимание! Указанный перечень не является экспертным. Просто продукция перечисленных фирм устанавливается в штатные места Лада Калина безо всяких дополнительных переделок. А комплектация наборов подобрана исключительно для данной модели АвтоВАЗа.

ПТФ ProSport в комплектации «хром»

Как можно установить

Существует 2 способа установки противотуманок на автомобиль Лада Калина:

1. Без снятия переднего бампера;
2. Со снятием бампера.

Совет! Если вы не обладаете достаточными навыками работы с пластиковыми деталями, то лучше полностью снимите бампер. Таким способом вы убережете его от обламывания защелок и крепежных элементов по неосторожности.

Заводская инструкция подробно информирует обо всех точках крепления переднего бампера

Способы подключения

Монтаж кнопки выключения ПТФ

Итак, если установка противотуманных фар осуществляется в домашних условиях, то чтобы все сделать правильно, поставить комплект в бампер вместо заглушек и подключить к проводке, можно использовать один из двух вариантов подключения. Как мы помним, ПТФ в любом случае не включаются от габаритных огней, это необходимо помнить перед установкой комплекта в бампер и подключением всех разъемов. Вариантов монтажа приборов может быть несколько. Один из самых простых в плане установки и надежности — это соединение с проводами транспортного средства, которые уже проведены и предназначены для противотуманок.

В данном случае можно все сделать проще. Заводская проводка уже оснащена всеми нужными компонентами, в частности, проводами и разъемами, которые необходимы для подключения. В проводке есть все реле и предохранители, а также выключатель, с помощью которого можно управлять устройствами. По сути, вам остается только демонтировать заглушки из бампера и установить комплект ПТФ, подключив его ко всем разъемам. Данный вариант актуален не для всех транспортных средства, а только для машин, оснащенных заглушками или автомобилей, где нужно поменять вышедшие из строя противотуманки (автор видео — Андрей Кувшинов).

Покупая комплект ПТФ необходимо удостовериться в том, что эту модель можно установить на вашу машину. Должны соответствовать не только разъемы, но и параметры установки. В том случае, если транспортное средство не оснащено проводкой для монтажа противотуманок, вам нужно будет ее провести своими силами. Чтобы схема подключения противотуманных фар была правильной, вместе с комплектом следует купить дополнительные провода, они должны быть медными и заизолированными. Кроме того, нужно также приобрести выключатель противотуманных фар, предохранитель и реле, иногда эти компоненты идут в комплекте с ПТФ.

Помните о том, что противотуманная оптика ни в коем случае не должна включаться вместе с габаритами. Стандартная проводка, а также выключатель не рассчитаны на уровень тока, которые потребляют эта оптика. Следует отметить, что электрическая цепь в любом случае должна быть оснащена предохранителем, это очень важно. Только предохранитель позволит спасти ваше транспортное средство от возгорания, если в цепи случайно произойдет замыкание. Сам предохранитель должен быть достаточно мощным — уровень мощности рассчитывается в соответствии с мощностью самой оптики.

Рекомендуем: Бронирование фар автомобиля: эффективна ли пленочная броня?

К примеру, если оптика рассчитана на 60 ватт, то при покупке предохранителя необходимо заранее рассчитать его мощность в соответствии с формулой:

60 Вт * 2 / 12 В = 10 А

То есть само устройство должно быть выбрано с учетом небольшого запаса. Оптимальным вариантом будет покупка предохранителя номиналом в 15 ампер.

Детальная инструкция по замене противотуманок

Установка противотуманных фар на Калину может быть произведена как специалистами, так и в гаражных условиях. Если вы читаете эту статью, то скорей всего, вы планируете устанавливать оптику самостоятельно. Мы готовы вам в этом помочь — ниже представлена подробная инструкция по монтажу фонарей, а также список инструментов, которые вам потребуются. Кроме того, вам понадобится схема подключения противотуманных фар, обычно она идет в комплекте с оптикой.

Инструменты и материалы

Для выполнения работ приготовьте следующий инструмент:

• наборе отверткой — с крестовым и плоским наконечниками;
• набор гаечных ключей, в частности, вам потребуются ключи на 8 и 10, но могут понадобиться и другие;
• кусачки;
• изолента.

Соединение контактов с выводами реле в блоке

Пошаговая инструкция

Итак, установка противотуманок осуществляется следующим образом:

1. Сначала необходимо открыть капот, отключить аккумулятор, после чего выкрутить крепежные детали и демонтировать передний бампер.
2. Затем при помощи отвертки с плоским лезвием вам нужно будет отогнуть фиксаторы и извлечь из посадочных мест заглушки. Затем возьмите купленные противотуманки и зафиксируйте каждую из них при помощи трех саморезов. Проследите за тем, чтобы оптика была надежно установлена в месте монтажа — она не должна подвергаться вибрациям в процессе езды, поскольку это спровоцирует ее ускоренный выход из строя.
3. Затем залезьте в салон автомобиля. Под педалью сцепления расположен специальный уплотнитель, его необходимо демонтировать. Когда вы получите доступ к технологическому отверстию, сможете протолкнуть проводку от противотуманок в салон.
4. Теперь вам надо подсоединить оптику к бортовой сети. Если вы хотите, чтобы ее можно было активировать отдельно от основного света, то нужно будет провести кнопку в салон и установить ее на консоли в салоне машины. В этом случае вам нужно только подключить проводку от противотуманок к основным фарам, для этого потребуется врезаться в их цепь. Подключив провод, заизолируйте разделенный участок при помощи изоленты, это позволит предотвратить возможные замыкания в будущем. После подключения все провода необходимо зафиксировать при помощи стяжек или той же изоленты.
5. От туманок идет еще один провод — масса Отрицательные выводы надо подключить к болтам, установленным на кузове машинки. Их также нужно надежно зафиксировать, в противном случае, если они отсоединятся в процессе езды, оптика работать не будет.
6. Следующим этапом будет установка управляющей кнопки с реле, ее лучше всего будет врезать в центральную консоль. После того, как будет осуществлен монтаж кнопки, к реле следует подсоединить розовый кабель от блока.
7. При подключении желательно использовать предохранительное устройство на 15 ампер. К этому элементу, а также проводке от противотуманок подключаются и силовые контакты реле, они отмечены номерами 30 и 87.
8. Когда фары будут установлены, нужно произвести диагностику правильности монтажа. Опять проверьте качество фиксации фонарей на бампере, поскольку это очень важно. Проверьте работоспособность оптики, если вы не допустили ошибок при установке и подключении, то фонари будут работать.
9. Теперь вам остается только аккуратно собрать и установить на место бампер. При установке будьте осторожны, чтобы не повредить проводку. После установки бампера рекомендуем еще раз проверить работоспособность оптики.

Особенности замены и установки противотуманных фар по разным схемам подключения

Противотуманные фары подсвечивают дорожное полотно непосредственно перед автомобилем. Особенности расположения позволяют световому потоку пробиваться через плотный туман, освещая обочины и разметку. Установить противотуманки можно самостоятельно на любое транспортное средство. Для этого нужно соблюсти правила размещения и подключить проводку к бортовой сети автомобиля.

Требования к установке противотуманных фонарей

Правилами дорожного движения регламентируются параметры монтажа противотуманок. В случае их несоблюдения возможны проблемы с сотрудниками технического осмотра и ДПС.

Правила установки противотуманных фар:

1. Внешняя сторона корпуса фонаря должна быть не дальше 40 см от края бампера.
2. Оптика монтируется не ниже 25 см от земли. Отсчет ведется от нижней границы противотуманки.
3. Дополнительное освещение устанавливается ниже основных фар с ближним светом.

В ГОСТ 8769-75 говорится, сколько противотуманных фар разрешено устанавливать на автомобиль, какие лампы можно использовать и как настроить верный угол. При отклонениях от требований инспектор вправе выписать административный штраф и требование о приведении транспортного средства в надлежащее состояние.

Для прохождения технического осмотра ПТФ должны включаться только совместно с габаритными огнями. В случае некорректной схемы подключения сотрудники техосмотра откажут в выдаче бланка.

Виды оптики

Противотуманные огни подразделяются на несколько типов:

• штатные;
• универсальные;
• линзовые;
• лазерные противотуманки.

Заводская оптика монтируется на автомобили в высоких комплектациях и соответствует всем требованиям. Включение оптики возможно только при активном ближнем свете или габаритах. Для настройки угла луча используется специальный барашек, который находится на корпусе.

Универсальные огни требуют самостоятельной установки, подключения и настройки. Для крепления используются металлические держатели, которые прикручиваются к бамперу или усилителю кузова.

При выборе оптики доверять стоит только известным производителям: это фары Hammali, Hella, Osram, PIAA, Wesem, Morimoto.

Неизвестные китайские изделия плавятся при долгом использовании и плохо поддаются настройке.

Линзованные фары устанавливаются в редком случае и способны выдавать мощный луч света, который пробивает туман и освещает обе обочины. Для самостоятельной установки существуют комплекты с крепежами, кнопкой и проводами.

Лазерные варианты устанавливаются на задний бампер и используются для обозначения автомобиля в условиях недостаточной видимости.

Перед покупкой оптики нужно определиться с местом монтажа, измерить бампер и записать примерные габариты изделия.

Материалы для монтажа

Установка фар не требует от водителя специальных знаний или инструментов. Трудности могут возникнуть только при монтаже силовых кабелей, однако этот вопрос решается с помощью схем.

4 вида тюнинга тюнинга Тойоты Королла

Инструменты для монтажа фар:

• чистая ткань;
• отвертка;
• дрель или шуруповерт;
• тонкое сверло;
• изолента;
• канцелярский нож;
• провода для подключения птф;
• кронштейн крепления;
• предохранитель;
• пластиковые гофры;
• стяжки.

Место соединения можно изолировать с помощью термоусадки, которая сжимается от обычной зажигалки или промышленного фена.

Фары поставляются в виде комплекта подключения и содержат все необходимые детали для самостоятельного монтажа. Резиновая заглушка, которая надевается на лампу, защищает конструкцию от попадания влаги, пыли, песка.

В процессе монтажа требуется соблюдать осторожность и не повредить комплектующие, которые входят в набор для подключения.

Схемы подключения противотуманных фар

Подсоединение кабелей делится на два типа:

• параллельное;
• последовательное.

Правильным и безопасным вариантом считается подключение через реле и кнопку. Для защиты от короткого замыкания в схему встраивается плавкая вставка, которая идет в комплекте с противотуманками.

Монтажный набор часто содержит кабели, длины которых не хватает для аккуратной прокладки в подкапотном пространстве. Подключение противотуманных фар своими руками потребует не менее 3-5 часов времени. Чтобы установить металлические крепежи, на некоторых моделях автомобилей приходится снимать бампер.

Рекомендуем: Что такое дмрв в машине и где

Параллельное подключение

При таком соединении плюсовой контакт питает каждую из фар. В проводку устанавливается реле, а также предохранитель на 15 А. Чтобы правильно установить плавкую вставку, ее следует размещать как можно ближе к аккумулятору.

Подача питания появляется только при включенном зажигании или заведенном двигателе. Дополнить функционал можно с помощью подачи 12 В от сигнального провода контроля зарядки. В таком случае при запуске автомобиля фары автоматически включатся и могут использоваться в качестве дневных ходовых огней.

Как подключить туманки:

1. Минусовой контакт от фар подсоединяется к кузову автомобиля.
2. Плюсовые клеммы соединяются между собой и уходят в реле на 87 клемму.
3. Положительный контакт из реле под номером 30 подключается к аккумулятору.
4. Два оставшихся контакта используются для кнопки питания и 12 В при включении зажигания.

Параллельное соединение подает полный вольтаж к каждой фаре, благодаря этому не снижается яркость ламп, а потребляемый ток возрастает.

Последовательное подключение

Такой способ монтажа существенно снижает потребление тока и уменьшает яркость ламп. Схема отлично подходит для постоянного использования противотуманок в качестве ходовых огней.

Как подсоединить противотуманки:

1. Минусовые контакты фар соединяются друг с другом одним проводом.
2. Плюсовая клемма одной фары крепится к кузову, а вторая впаивается в реле.
3. Клавиша в салоне и плюсовой кабель от зажигания подключаются к 86 и 85 клеммам реле.
4. 30 контакт переходит на плюсовую клемму аккумуляторной батареи.

Мегатюнинг — установка проекции с логотипом автомобиля

Включить автоматически розжиг можно подачей питания от датчика зарядки сети. В таком случае фары должны светить при запуске силового агрегата и гаснуть при его остановке.

Монтаж противотуманок в бампер

Установка туманок не займет много времени. Для точности нужно сделать замеры и отметить места расположения креплений фар.

Для монтажа нужно выполнить шаги:

1. Отмыть бампер от загрязнений.
2. Приложить противотуманку к месту инсталляции и сделать отметки для рамок.
3. Снять монтажную рамку с фары.
4. Просверлить отверстия в месте крепления.
5. Установить рамку с помощью саморезов или болтов, которые идут в комплекте.
6. Прикрутить фару к рамке.
7. Вмонтировать выключатель в салоне.
8. Провести проводку одним из предложенных способов.
9. Аккуратно спрятать кабели в гофру и закрепить к основному жгуту с помощью пластиковых стяжек.

Все работы с электрикой выполняются при отключенных клеммах с аккумулятора. После монтажа фар требуется выполнить настройку угла света, чтобы не слепить встречных водителей.

Для установки штатных деталей в заводские места нужно удалить заглушки и прикрутить болты в специальные отливы. В некоторых случаях в автомобилях присутствует вся необходимая проводка для быстрого подключения.
