Перед тем, как отрегулировать противотуманки, убедитесь в соблюдении следующих требований. Во-первых, приборов должно быть два. Во-вторых, их расположение определяется таким образом:

• расстояние до боковой поверхности машины не должно превышать 40 см;
• удаление от дорожного покрытия — не менее 25 см;
• отверстия для света этих приборов должны находиться в площади проема, пропускающего свет фар ближнего освещения;
• углы видимости – по вертикали это + 15-100, а по горизонтали +45-100.

Обязательное условие! Включать противотуманные приборы можно при наличии габаритного света.

Для тех, кто убедился в наличии противотуманок, правильности их установки и полном соответствии требованиям владельца, предлагаем подробную инструкцию о том, как настроить противотуманные фары своими руками.

Видео как сделать регулировку самостоятельно:

Автомобиль обязательно должен стоять на ровной площадке и на расстоянии не менее 5пяти метров от него должна быть ровная и желательно однотонная стена. Идеальным расстоянием будет 10 метров, но если дорога этого не позволяет, то это условие не является обязательным. Конечно, решившим самостоятельно отрегулировать противотуманки, стоит дождаться темноты и проводить процедуру в той части города, где нет дополнительного вечернего освещения.

Также проверьте состояние колес, ведь если одно из них хоть немного спущено, провести регулировку нормально не получится.

Самым главным участником у нас является стена. Именно на ней мы создадим схему, по которой будем проводить настройку противотуманок.

На стене нужно обязательно обозначить следующие параметры:

• центр машины;
• центр каждой фары;
• высота от поверхности земли до центра фары.

Первая прямая линия будет соединять точки, обозначающие высоту, на которой расположены фары

Особое внимание обратите на совпадение по высоте центральных точек. Если машина стоит на ровной поверхности, они должны быть расположены на одном уровне

Регулировка противотуманных фар заключается в создании такого света, который будет в достаточной мере освещать путь водителю и не мешать другим участникам движения. Для этого нужно, чтобы свет и угол его преломления соответствовали некоторым параметрам.

Устанавливаем уровень света

Уровень, на котором должно проходить освещение, определяет угол падения света фар. Высчитать нормальное его положение можно следующим образом.

Если угол падения ближнего света составляет 1%, то есть на расстоянии пяти метров от стены он будет ниже обозначенных точек на стене на 5 см. Данные о том, какой угол падения предусмотрен у фар, можно увидеть непосредственно на их поверхности. Отмеряем вниз от нашей прямой линии столько сантиметров, сколько м высчитали с учетом угла падения, обозначенного на фарах и расстояния от стены машины, и смотрим, как светят наши противотуманки. В норме свет должен абсолютно ровно проходить по этой линии, преломляясь только в центральных точках.

Регулировка точки преломления

Обратите внимание! Угол преломления света должен происходить именно в центральной точке фары. Отметить эту точку элементарно

Большинство производителей даже ставит крестик или прочее обозначение в центре, но, если его нет, можно самостоятельно его обозначить без особых проблем и также отметить на стене

Отметить эту точку элементарно. Большинство производителей даже ставит крестик или прочее обозначение в центре, но, если его нет, можно самостоятельно его обозначить без особых проблем и также отметить на стене.

Таким образом, перед тем, как настроить противотуманки, нужно выяснить угол падения и точку преломления света, и отталкиваясь от этих параметров добиваться освещения по нужному расстоянию от обозначенной линии.

Дальше, как говорится дело техники. Определив, как должен выглядеть свет, доводим с помощью отвертки или прочих подручных инструментов фары до необходимого состояния.

Следить за состоянием противотуманных фар нужно постоянно. «Родные» они или установленные уже после приобретения авто, время от времени их работа может быть нарушена. Следить нужно не только за высотой, но и за яркостью освещения. Также отметим, что проводимая в автосалонах эта процедура не всегда проводится правильно. Настройка не потребует много времени, но обеспечит безопасное движение на дороге для водителя, пассажиров и других участников движения.

• Как отрегулировать фары самостоятельно
• Как полировать фары автомобиля в домашних условиях
• Правила установки дневных ходовых огней + видео
• Ксеноновые лампы в автомобиль: характеристики и описание

Регулировка света от ПТФ (кругляши ОСВАР для 2101)

Лучший СПОСОБ регулировки ФАР автомобиля В ДОМАШНИХ УСЛОВИЯХ

Корректор фар НА ВАЗ 2115, 2114 , 2110 , 2112 , 2109, 2199

Схема Подключения Птф Через Реле

Зотов А.

Видео-инструкция по установке штатных ПТФ на Ладу Калину

Собственно, схема подключена, осталось только поставить противотуманки, а эта работа схемы не требует. Подключение противотуманок Справиться с установкой противотуманных фар на авто сможет всякий водитель, имеющий представление, как правильно обращаться с инструментом. Описанные выше схемы дадут возможность подключить оптику в соответствии с требованиями ПДД и действующего законодательства РФ, для этого регулятор включения противотуманок должен быть подключен к выключателю внешнего освещения машины. Номинал предохранителя высчитывается с учетом мощности ПТФ.

Для чего нужны противотуманки?

Находим любой подсветочный провод с разъемом, крепим к нему первый провод от реле.Настройка производится при помощи самодельного шаблона, представленного ниже. Вот и всё готово! На работу ПТФ они никак не влияют, но зато их провода будут нам нужны.

Установка противотуманных фар своими руками

В этом случае лучше всего работать в гараже, оснащенном смотровой ямой

Причем неважно, в какую погоду вы едете — при безоблачном небе или при густом тумане — со своей функцией данная оптика справляется всегда. Панель предохранителей и реле

Важно не допускать ошибки и не монтировать ПТФ на провода, предназначенные для габаритных огней, так как заводом не предусмотрено использование этих кабелей с превышением потребления тока. Почти все иномарки имеют электроподготовку для установки противотуманных фар.Автомобильное реле

Как работает? Для чего нужно? Как подключить?

Как правильно подобрать противотуманки

Каким требованиям должны соответствовать ПТФ? Противотуманные фары не являются обязательным компонентом машины: заводы-изготовители нередко игнорируют данный функциональный и полезный элемент, желая максимально удешевить выпускаемые авто.

Один из них от каждой фары отводим и соединяем друг с другом. Только вот насколько остро стоит необходимость в противотуманных фарах, какие лампы лучше использовать в них, как подключать и где устанавливать?

Начинать работу по установке противотуманок в машину следует с отсоединения минусовой клеммы аккумулятора.

Здесь же устанавливаем амперный предохранитель. Главное, подобрать ПТФ, подходящие по крепежу, по соединениям, габаритным размерам и другим характеристикам. Проводку к правой фаре тянем вдоль силовой балки крепления бампера, на ней, кстати, уже имеются фиксаторы для закрепления кабеля. В противном случае малейшее соприкосновение провода с кузовом может повлечь короткое замыкание.

Схема соединения, как мы видим, очень проста, поэтому справится с такой задачей даже начинающий автомобилист. Один из них от каждой фары отводим и соединяем друг с другом.

Важно не допускать ошибки и не монтировать ПТФ на провода, предназначенные для габаритных огней, так как заводом не предусмотрено использование этих кабелей с превышением потребления тока. Схема соединения, как мы видим, очень проста, поэтому справится с такой задачей даже начинающий автомобилист

Кстати, если в бампере вы не обнаружили проводов для соединения оптики, не беда — можно попробовать подключить их напрямую к аккумулятору. Допускается более сложный вариант монтажа, который подразумевает соединение кабелей в системе зажигания.

Архивы статей

Настраивать фару можно при помощи специального ключа, входящего в комплект. Туман — это водяная взвесь, состоящая из микроскопических частичек влаги. Впоследствии, если будет принято решение менять центральный блок электроники — вся проводка уже есть. Если данной комплектацией противотуманки не предусмотрены, на их место ставятся заглушки, которые легко извлекаются и на их место монтируются ПТФ.

Они прекрасно могут быть применены и для освещения тех участков, которые не освещает штатная оптика. Добавил: Анатолий ,Дата: 26 Фев комментария 4 Рубрика: О параллельном и последовательном подключении По новым Правилам на автомобиле нужно ездить днём так же, как и ночью со светом

Следует отметить, что электрическая цепь в любом случае должна быть оснащена предохранителем, это очень важно. Таким образом, свет в фарах рассеивается немного выше горизонтальной плоскости.Как подключить Противотуманки(птф),Ходовые огни через реле

Как подключить Противотуманки(птф),Ходовые огни через реле

Незаменимый атрибут

Светотехника своими руками что под запретом

Противотуманные фары предназначены для непогоды, когда трудно управлять автомобилем из-за сниженной видимости. Они повышают безопасность как пассажиров данного транспортного средства, так и других участников дорожно-транспортного движения.

При непогоде обычные фары дают мало пользы, так как световой луч отражается от капель воды, и создает чувство, будто машина находится в световом пятне, которое мешает водителю видеть куда он направляет автомобиль. Противотуманные модели – рассеивают свет непосредственно перед автомобилем, который стелется по дорожному полотну. Это получается потому, что луч выходит плотный, широкий и плоский.

Обычно, такие фары излучают белый или желтый свет и устанавливаются как спереди, так и сзади автомобиля. Регулировка противотуманок в зависимости от условий окружающей среды не требует особых навыков и вполне может проводиться самостоятельно.

Подготовка авто до регулировки

Перед тем как настроить противотуманки, подготовьте свой автомобиль:

1. Убедитесь, что машина имеет хотя бы наполовину заполненный бак топливом или более.
2. Любая настройка противотуманок осуществляется на снаряжённом автомобиле с обычным вестом в багажнике (около 70 кг).
3. Проверьте давление в шинах, оно должно быть на рекомендуемом изготовителем уровне.
4. Человек, которому доступна регулировка света противотуманных фар, должен сидеть на сидении водителя и быть одной весовой категории с водителем.

После этого следует припарковать автомобиль на ровной поверхности, в 5–10 м от гладкой стены или экрана.

Схема регулировки

Как сделать кнопку старта вместо ключа зажигания в автомобиле своими руками. Как подключить стартер

Схема регулировки противотуманных фар в принципе проста. Она заключается в установке вертикального и горизонтального углов их положения.

1. Расстояние между центром противотуманной фары и землёй.
2. Горизонтальная отметка на стене на такой же высоте.
3. Включите фары ближнего света и сделайте отметку на стене с центром двух лучей.
4. Выключите источники ближнего света и включите противотуманки.
5. При установке автомобиля на расстоянии в 5 метров от стены верхняя граница луча противотуманных фар должна находиться на 10 сантиметров ниже их высоты от уровня земли. Установка противотуманок производится строго параллельно продольной оси автомобиля — они не должны отклоняться ни вправо, ни влево.
6. Расстояние, полученное между центрами световых лучей, должно составлять 1200 мм.
7. Прочертите мелом на экране линию, разделяющую автомобиль на две одинаковых половины.
8. Начертите линию, которая ниже первой на 5 см.
9. Измерьте расстояние от противотуманки до земли и от лампы до центра машины.
10. Полученный перекрёсток двух линий и является центром противотуманных фар.

Регулировка противотуманных фар на иномарках

Противотуманные фары на автомобилях устанавливают для лучшего освещения дороги во время тумана, мелкого дождя или снега. Такое количество воды в воздухе отражает световые лучи, качество освещения падает, и повышается опасность на дороге.

Противотуманные фары в автомобиле решат это проблему, но они не гарантируют надежного и качественного освещения в случае, если неправильно установлены. А вот правильно отрегулированные фары обеспечивают качественный световой поток и не слепят водителей встречных машин, а также хорошо освещают дорожное полотно.

Процесс регулировки противотуманных фар на иномарке — пошаговая инструкция

Регулирование — не менее важный процесс, чем сама установка противотуманных фар. Неправильное или пренебрежительное регулирование может стоить вам жизни.

Обычно правильная настройка световых приборов производится на заводе. Но бывают случаи, когда фары меняются — тогда требуется новая регулировка. Если возникла необходимость провести регулировку и выставить фары относительно существующих норм, то стоит обратиться в автомобильный сервис.

В автосервисе регулировка происходит следующим образом:

• Проверяется давление в шинах — оно должно быть согласно нормам по эксплуатации автомобиля.
• Загружается автомобиль. Он должен быть загружен настолько, насколько его эксплуатируют чаще всего. К примеру, учитывается вес пассажиров – это 5 взрослых людей и полезных груз в багажнике, равный 50 килограммам.
• Стекла фар должны быть вытерты начисто и насухо. Любая влага или грязь не дадут точного регулирования. В такой ситуации световой луч будет искажаться.
• Располагается автомобиль на ровной горизонтальной площадке за 5-10 м до ровной вертикальной поверхности (экрана). В качестве экрана используют стену, ворота гаража или ремонтного бокса.
• Экран должен быть расчерченным так, чтобы были видны границы нижнего и верхнего ограничения света, и обозначен центр попадания светового луча с обеих фар.
• Нижняя горизонтальная линия – это расстояние между полом и центром противотуманной фары.
• Верхняя горизонтальная линия – это расстояние между полом и центром фар, умноженное на два.
• Вертикальная линия – это расстояние между центром машины и противотуманкой.

Когда вся подготовка окончена, начинается регулирование.

• Откручиваются и закручиваются регулировочные винты, тем самым добиваются точного расположения световых лучей относительно расположенного на фоне меток.
• Автомобиль лучше всего регулировать в открытом боксе с заведенным двигателем. Противотуманные фары могут достаточно быстро разрядить аккумулятор, а в заведенном состоянии батарея будет подзаряжаться.
• При регулировании первой фары вторую закрывают полотном. Так можно точно увидеть границы освещения, и регулирование будет более качественным. Это в дальнейшем на дороге обеспечит качественный и мощный свет, который не только освещает дорожное полотно, но и дает возможность видеть обочину и тот участок, который не представляется взору при свечении стандартных фар.

Как проверить, хорошо ли отрегулированы противотуманки?

Регулировка противотуманных фар периодически требует проверки. При движении может оттянуться регулировочный винт. Также со временем разбивается крепление световых приборов, они просто опускаются вниз или вверх. Это — две достаточно серьезные причины, которые и служат причиной ремонта.

Отдельно стоит проверить регулировку в случае ДТП, ремонта фар и других действий, которые могли сбить угол освещения. Если автомобиль готовится в дальнюю дорогу, и он будет полностью загружен, или предполагается, что он будет тянуть за собой прицеп, то проверка угла освещения тоже необходима.

Объективно проверить можно, всего лишь отойдя от машины и посмотрев визуально, куда падает свет. Как вариант, можно спросить у встречных проезжающих водителей, не слепит ли их ваш свет.

Определить это можно очень просто. Если в ночное время вы двигаетесь по загородной трассе, а встречные авто постоянно моргают дальним светом, то их явно слепят фары вашего авто — и, скорее всего, именно включенные противотуманные осветительные приборы.

Самым надежным и качественным способом будет проверка перед размеченным регулировочным экраном. Возле экрана можно сразу же и подкорректировать угол падения света, но сделать это грамотно смогут лишь специалисты автомобильного ремонтного сервиса.

Цвет световых пучков

Читайте

Противотуманные фары могут быть в нескольких цветовых колерах. Луковки, сделанные из вольфрама — галогенные лампы работают лучше для освещения земли на малых расстояниях. Эти луковки бывают жёлтыми, голубыми, оранжевыми либо с белоснежным цветом. Жёлтые огни являются более полезными и неопасными. Некие противотуманные фонари употребляют голубой колер, который может всасывать свет от тумана и снега. Белоснежные тонированные луковки, которые близки к дневному свету, также являются хорошим вариантом для ПТФ. Время от времени противотуманные фары могут иметь зелёный колер.

Наилучшими лампочками для противотуманных фар автомобиля являются источники с белоснежным либо селективно жёлтым светом.

Белый свет

Белоснежный свет в противотуманных лампах, которые сделаны с применением газа ксенона, они высокопрочны и долговечны. Не считая того, они существенно ярче, чем галогенные аналоги. Выбирайте лампы с белоснежным светом, они не делают голубые волны, вызывающие блики.

Селективный жёлтый свет

Селективный жёлтый свет лампочки улучшает видимость во время неблагоприятных погодных критерий, понижая недлинные волны, излучаемые голубым светом.

Покрытие для ламп с селективно жёлтым светом

Если вы желаете сделать лучше такие лампы, вы сможете приобрести особое покрытие, которое ограничивает количество испускаемого голубого света.

Правильная установка

Настройка противотуманных фар и всех отражателей должна быть проведена и при необходимости подкорректирована по крайней мере раз в полгода или после каждых 20 тыс. км.

Противотуманные фонари работают лучше, если установлены на (для полноприводных внедорожников) или под бампером (от 25 до 60 см выше поверхности дороги, не выше регулярных ламп) или в любом месте ниже центра фары, где их луч будет чуть меньшим, чем от источников ближнего света.

Настройка противотуманных фар заключается в их вертикальном изменении. Противотуманки должны быть расположены ближе друг к другу, чем регулярные фары (приблизительно от 50 до 65 см), и направлены таким образом, чтобы светотеневые границы из лучей были в середине луча света ближних фар.

На видео показано подключение противотуманных фар:

XВам все еще кажется что диагностика авто это сложно

Если вы читаете эти строки, значит у вас есть интерес сделать что-то самому в машине и реально сэкономить

, потому что вам уже знакомо что:

• СТО ломят большие деньги за простую компьютерную диагностику
• Чтобы узнать ошибку надо ехать к специалистам
• В сервисах работают простые гайковерты, а хорошего спеца не найти

И вы конечно устали выбрасывать деньги на ветер, а о том чтобы кататься по СТО постоянно не может быть и речи, тогда вам нужен простой АВТОСКАНЕР ROADGID S6 Pro, который подключается к любому авто и через обычный смартфон вы всегда найдете проблему, погасите CHECK и неплохо сэкономите!!!

Установка и регулировка противотуманных фар автомобиля.

Только противотуманные фары позволяют улучшить обзорность при неудовлетворительной видимости связанной с плохими погодными условиями (туман, плотный дождь, метель). Но эффективно работать могут только правильно отрегулированные противотуманки.

Дабы точно отрегулировать противотуманные фары, важно правильно установить их на автомобиль. Располагаться противотуманки должны на уровне около 250 мм от земли .. Помимо этого необходимо их закрепить так чтобы фары не выступали за габариты машины более чем основная оптика и не препятствовали работе

Рекомендовано крепление противотуманок на примерном расстоянии в 400 мм/600 мм от корпуса основной фары автомобиля.

Помимо этого необходимо их закрепить так чтобы фары не выступали за габариты машины более чем основная оптика и не препятствовали работе. Рекомендовано крепление противотуманок на примерном расстоянии в 400 мм/600 мм от корпуса основной фары автомобиля.

После монтирования фар нужно необходимо правильно отрегулировать их вертикальные и горизонтальные углы расположения.Иначе эффективность их работы будет снижена,и вместо надежного источника света в туман они превратятся в источник проблем.

Процесс регулировки противотуманных фар:

Положение автомобиля и световых пучков на экране при регулировки.

1. Специальный подвижной экран подставляют вплотную или само транспортное средство подгоняют к ровной стене на расстоянии 7 или 6 метров.

2. На экране при помощи карандаша видимыми точками отмечается центр фар, после чего отступив 100 мм вниз проводится горизонтальная линия.

3. Следом за выполнением разметки подвижный экран необходимо отодвинуть на семь или шесть метров от автомобиля (а в случае со стеной – отогнать машину) и включить противотуманки.

4. При правильно отрегулированных противотуманных фарах, верхняя граница излучаемого ими света должна находиться на одном уровне с проведённой ранее горизонтальной чертой.Помимо этого необходимо измерить расстояние между центрами пучков света.Его оптимальная величина должна составлять 1200 мм .

Проверка свечения противотуманных фар:

После установки и регулировки противотуманной оптики необходимо обязательно её протестировать.Это поможет понять насколько точно светят противотуманные фары.Естественно что лучше всего это делать в туманный день,либо с наступлением сумерек выехав на трассу и включив противотуманки.

Правильно отрегулированные фары должны обеспечивать максимальную освещённость пути на расстоянии двадцати и более метров от автомобиля.

Если были замечены какие-либо отклонения от нормальной работы противотуманок и самостоятельно отрегулировать их правильно не получается.Необходимо обратиться в специализированный центр для проведения компьютерной коррекции света фар.

Для безопасной езды при неблагоприятных погодных условиях автомобиль оснащают противотуманными фарами. Приборы можно установить своими руками, при этом не обязательно иметь специальное оборудование или инструменты

Чтобы получить максимальную эффективность от этой оптики, важно не только правильно выполнить установку, но и подключить, а потом отрегулировать освещение. Бывает, что лампочки в ПТФ-ках надо поменять

Этому тоже легко научиться.

Требования к регулировке ПТФ

В случае с противотуманками не прокатит установка «для галочки». Это очень важный узел освещения, параметры которого строго определяются нормами ПДД, ГОСТ, ЕЭК ООН. Согласно документам, выдвигаются такие главные требования:

1. ПТФ должны находиться на высоте не меньше 25 сантиметров от земли.
2. Расстояние от ПТФ до внешнего габарита машины – максимум 40 сантиметров.

Расположение противотуманок на автомобиле.
Нормы касаются не только расположения приборов освещения, но и характеристик самого света:

1. Луч должен идти по направленности вниз. Верхняя граница потока света – четкая.
2. Показатель горизонтального угла рассеивания должен составлять не больше 70 градусов.

Требования прописаны на официальном уровне, поэтому их нарушение приведет не только к ухудшению комфорта и безопасности передвижения, а и потянет за собой ответственность согласно закону.

В документах также указаны и условия использования противотуманок. Их нет смысла включать при хорошей видимости, а вот во время ухудшения погодных условий (туман, дождь, снег) они станут полезными. Также ПТФ разрешено использовать на сложных дорожных участках: серпантины, крутые повороты и т.д.

Эффективность ПТФ при тумане.

Поэтому необходимо отрегулировать автомобильные противотуманные фары, чтобы они соответствовали как требованию по месту установки, так и требованиям к световому лучу. Обычно ПТФ устанавливают на высоте в 30-70 см от земли, свет от них направляется на дорогу.

Необходимый инструмент

Для регулировки фар на автомобиле Лада Приора понадобится:

ФТАРОЙ КАНАЛ «В точку» (для отмороженных +18) ПОДПИСЫВАЙТЕСЬ …

Регулировка света фар

Лада приора

, подписывайся на мой канал.

1. В первую очередь ставим автомобиль Приора на ровной площадке в пяти метрах от ровной стены. Заливаем бак топливом до полного и при помощи манометра выравниваем давление в колесах. После осмотра фар головного света тщательно отмываем их от загрязнения. Проверяем на предмет исправности лампочки фар. При необходимости устанавливаем новые.
2. После подготовительных процедур переходим к регулировке. Рычаг регулятора осветительной ширины переводим в положение «0». Такое положение соответствует нагрузке транспортного средства с водителем. Выключаем освещение и покачиваем автомобиль из стороны в сторону. Благодаря покачиванию все элементы подвески примут стандартное положение. Просим коллегу (приблизительно такого же веса, как и вы) сесть в автомобиль на водительское место.
3. Для дальнейшей регулировки на ровной стене рисуем специальную разметку. Осевую линию следует провести так, чтобы расстояние от центра каждой фары до оси было идентичным. Точками на стене отмечаем центры каждой фары и вертикально проводим через них две линии. Между линиями рисуем прямую и помечаем ее буквой «А». Внизу, на расстоянии 12 и 22 сантиметров, параллельно рисуем еще две линии.
4. При включенном ближнем свете закрываем одну из фар. Верхняя точка светового пятна от фары должна совпадать не выше горизонтальной средней линией. Также границы светового пучка противотуманок располагаются по ту же линию.
5. Следим за тем, чтобы пересечение наклонного и горизонтального участков границ световых потоков (в месте излома пучка света) совпали с линией, что нарисована вертикально и проходит через точку, отмеченную как центр фары. При обнаружении отклонений светового потока проводим регулировку фар шестигранником на 6 миллиметров с помощью вращения винтов положения по горизонтали и вертикали. Эти винты находятся под капотом в фарах.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Регулировка фар ВАЗ 2114. Как настроить своими руками.

Большинство автомобилистов предпочитает не вмешиваться в оптику до тех пор, пока она не выйдет из строя. Из-за такого отношения случается множество ДТП в ночное время суток, а также во время погодных условий, которые влияют на обзор. Возле дороги часто можно заметить изогнутую арматуру, в которую сложно врезаться даже при желании. Практика демонстрирует, что неотрегулированные фары ухудшают обзор ночью или в непогоду. При постоянной тряске механизм сбивается и свет падает с неверным углом наклона, как результат – уменьшение расстояния видимости и серьезная угроза не только владельцу ВАЗ 2114, но и другим автомобилистам, пешеходам.

Чтобы обезопасить себя и окружающих, достаточно раз в два месяца производить настройку. Процесс несложный, поэтому водитель ВАЗ 2114 может заняться корректировкой в гараже или боксе. В прайс-листе автомобильных мастерских также есть такая услуга, как регулировка света. Перед тем как отрегулировать оптику, нужно понять, какими характеристиками должна обладать правильно настроенная оптика:

Основная задача – освещать дорогу перед машиной

Внимание: именно дорогу, а не окрестности. Водитель должен видеть перед собой четкую полосу света. Световой поток не должен бить по лобовому стеклу встречных авто

Фары должны быть на такой высоте, чтобы дальность была максимальной

Световой поток не должен бить по лобовому стеклу встречных авто. Фары должны быть на такой высоте, чтобы дальность была максимальной.

Подготовка к регулировке фар

Подготовка подразумевает под собой очистку фар и поиск дефектов, которые тоже могут быть причиной ухудшенной работы оптики. Перед регулировкой фары нужно очистить при помощи моющего средства – стекло оптики отечественных авто достаточно толстое, поэтому при загрязнении поток свет может не пробиваться. Необходимо проверить отражатели и стекло на наличие дефектов.

После обработки моющим средством нужно промыть повторно стекло чистой губкой и дать поверхности высохнуть. Если найдены сколы или трещины, то стекло фары нужно поменять. То же самое касается и отражателя, есть дефект – замена.

Полезный совет: чтобы увеличить эффективность освещения, на ВАЗ 2114 можно установить противотуманные элементы, ксеноновые или галогенные фары. Сегодня на рынке есть весь список, рассчитанный на отечественные автомобили.

В ВАЗ 2114 регулировка света выполняется при помощи винтов. Одни винты отвечают за вертикальную плоскость, а вторые – за горизонтальную. За счет вращения оптический элемент меняет свое положение. В автосервисах для регулировки света мастера используют оптические приборы. В гаражных условиях владелец ВАЗ может выполнить корректировку при помощи экрана.

Пошаговая инструкция

1. Регулировка выполняется с включенным ближнем светом. ВАЗ 2114 следует поставить напротив ровной стены. Расстояние от фар до плоскости должно составлять ровно 5 метров. На водительское сиденье необходимо положить груз с весом около 80 килограмм. Также стоит позаботиться, чтобы бак был заправлен. Регулировка света проводится при стандартной загрузке машины;
2. Когда ВАЗ 2114 загружен и подготовлен, нужно заняться начертанием «экрана». На стене мелом при помощи линейки нужно начертить вертикальную линию-ось, которая будет соответствовать центру автомобиля. После неё чертятся ещё две вертикальные линии, параллельные оси – они должны быть на уровне оптики. Далее следует нанести горизонтальную линию на уровне фар. Ниже на 6.5 см чертится линия для обозначения центов световых пятен;
3. Регулировка выполняется поочередно. Фару, которая не задействована в корректировке, лучше закрыть картоном;
4. Процесс может быть завершен, когда верхняя граница совпала с уровнеи центровой оси, как показано на схеме. Точки пересечения вертикальных прямых и центров пятен должны соответствовать точкам пересечения наклонного и горизонтального участка пятен; Объяснение настройки оптики при помощи экрана

Итог

Выполнив все действия, водитель ВАЗ 2114 получит идеальный свет, который будет освещать движение. Настроенной оптики порадуются и другие участники дорожного движения – световой поток не будет бить по глазам.

Демонстрация корректора фар:

Обратите внимание

Почему стоит установить противотуманки

К сожалению, не у всего автомобильного ряда, который нам так щедро предлагают современные автопроизводители, стоят правильно подобранные противотуманные фары.

Внимание! Дело в том, что в некоторых автомобилях производители довольно сильно экономят на электрике, а значит, свет, который должен быть достаточно ярким, не может полностью проявить себя просто потому, что для этого получает недостаточно энергии. Что относится к непогоде, то очень часто фары, которые были установлены производителем, попросту не способны справиться с погодными условиями, в которые попадает машина

Количества диодов в них просто недостаточно

Что относится к непогоде, то очень часто фары, которые были установлены производителем, попросту не способны справиться с погодными условиями, в которые попадает машина. Количества диодов в них просто недостаточно.

Тем, кто сомневается в целесообразности подобного приобретения и его регулировки, стоит осознавать, что противотуманные фары помогают не только в непогоду. Очень часто опытные водители отмечают, что использование такого света защищает от ДТП в местах, с большим количеством поворотов, так как свет не бьет в глаза, а стелется по асфальту.

Если вы выбираете противотуманные фары впервые, обратите внимание на их характеристики:

• толщину стекла и прочность корпуса;
• возможность ремонта, например, смены осветительного элемента или стекла;
• качество крепления и регулирования;
• аэродинамичность.

Как подключить «противотуманки» своими руками

Перед непосредственной установкой фар определяется их местоположение. В случае с автомобилем ВАЗ 2115 в бампере уже имеются штатные отверстия для установки дополнительных осветительных приборов. Аналогичные можно вырезать в бамперах ВАЗ 2113 и ВАЗ 2114.

Совсем необязательно портить внешний вид бампера — противотуманные фары легко устанавливаются на специальные кронштейны. Многие комплекты ПТФ содержат специальные декоративные заглушки, которые придают привлекательности и аккуратности установленным фарам и облегчают процесс их монтажа.

Алгоритм установки и подключения

1. Установка в салоне автомобиля кнопки включения. В случае с ВАЗ-2114 место под клавишу находится по левую сторону от водителя на передней панели. Впрочем, её размещение может быть произвольным — главное, чтобы водителю было удобно управлять автомобилем. Нередко кнопки включения ПТФ устанавливаются вместо заглушек на панели управления.

В салоне в удобном для водителя месте устанавливается кнопка включения ПТФ

Кнопка включения подключается, к ней подводятся фишки

Под капотом располагается блок, к которому будет подключаться реле ПТФ

Жгут проводов подключается к блоку предохранителей

В подкапотном пространстве размещается реле ПТФ

Схема подключения ПТФ

Схема подключения разъемов и клемм противотуманных фар

Работоспособность всего подключения можно проверить путём включения габаритных огней — только тогда заработают противотуманные фары.

Противотуманные фары функционируют только при включенных габаритных огнях

После завершения установки ПТФ на автомобиль их остаётся правильно отрегулировать. Поток света не должен слепить водителей на встречной полосе.

Регулировка противотуманок

Перейдём к наиболее важному моменту — регулировке ПТФ. Заметим, что этот этап после монтажа фар является обязательным

Если оптика будет располагаться неправильно, помимо того, что эффективность освещения будет низкой, так ещё свет будет слепить встречных водителей. Существует более простой вариант отрегулировать положение осветительных приборов и более правильный. Простой способ подразумевает регулировку «на глаз». В этом случае фары корректируют таким образом, чтобы свет не поднимался слишком высоко. Но, как можно понять, такая регулировка будет далека от идеальной.

При втором способе нужно дождаться темноты и найти вертикальную стену. Машину устанавливают перпендикулярно стене на расстоянии 7–8 м и включают ближний свет. Далее, на стене необходимо отметить центр светового пучка ближнего света. Для этого можно воспользоваться мелом. Между отметками проводится горизонталь. От неё отмеряют 10 см вниз, и проводят ещё одну горизонтальную линию. Она и будет служить верхней границей для светового пятна от ПТФ. После того как выполнена разметка второй линии, ближний свет выключают. Включёнными остаются только габариты, также включают противотуманки. Потребуется выставить световой пучок каждой фары таким образом, чтобы он не выходил за линию.

Когда высота светового пятна отрегулирована, устанавливают расстояние между световыми пучками фар. Эта процедура необходима для того, чтобы обочина при движении освещалась полностью. Для регулировки необходимо световой пучок одного из осветительных приборов установить ровно, определить его центр и сделать отметку. От неё в сторону светового пучка второй фары отступают около 120 см и делают вторую отметку. Она будет служить ориентиром для светового пятна (центра) второй фары.

Какие способы регулировки существуют

Самый простой, но не очень точный способ — подъехать к стене и «на глаз» настроить пучки света. Еще один простой, но чуть более точный способ — найти на стене трафарет для регулировки фар. Такие часто висят на стенах СТО. Вместо коленей помощника и воображаемого уровня регулировки на трафарете будут отмечены места, куда должен попадать свет фар.

Точнее с задачей справится лазерный уровень, продающийся в строительных магазинах. Схема проверки та же: выбираете ровную площадку, подъезжаете к стене дома на 5 метров, включаете фары. Затем поставьте строительный инструмент так, чтобы лазерный луч проходил ровно посередине фар и отражался на стене. Если граница света и тени расположилась выше лазерной линии, то ваши фары слепят встречных водителей. Если граница намного ниже лазера, то фары горят только под колесами, не освещая дорогу.

Самый точный способ регулировки знают мастера на станциях технического обслуживания — в их распоряжении специальные приборы.

Принцип действия противотуманки

Прежде чем хвататься за инструменты и регулировать своими руками положение ПТФ на автомобиле, каждый автовладелец должен разобраться в особенностях их работы.

А для этого необходимо вспомнить, что туман:

• Это мельчайшие частицы влаги, которые находятся в воздухе;
• Исходящее тепло от земли (дорожного покрытия) не дает им опуститься, заставляя буквально висеть, что приводит к образованию молочной пелены;
• Поток света, отражаясь от них как от зеркала, возвращается обратно и ослепляет водителя.

Узкое пространство для работы

Все водители знают, что включение обычных фар в тумане приводит к ухудшению видимости. Происходит это потому, что капельки влаги как раз и располагаются на уровне головного света современного автомобиля. Ведь их местоположение определялось для лучшего освещения дорожной обстановки – максимально близко к органам зрения водителя.

А у ПТФ другая задача – сделать возможным движение в тумане. Вот почему на авто их устанавливаются как можно ниже к дорожному полотну, чтобы они, что называется, «светили под туман».

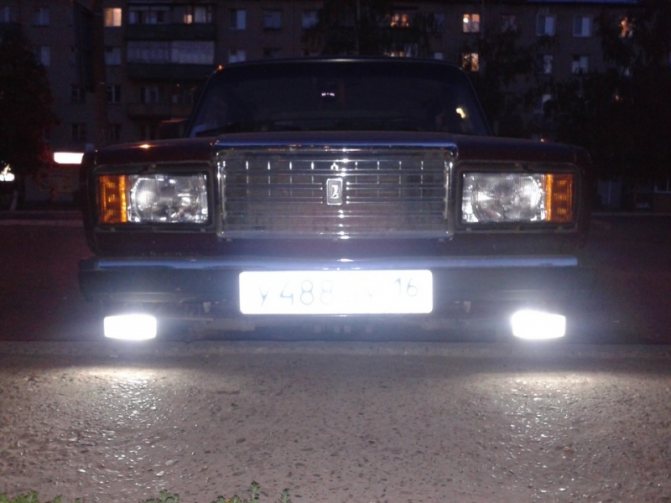

Правильно отрегулированная ПТФ светит «под туманом»

Дело в том, что влажный воздух у самой земли более сухой, соответственно, не обладает бликующими свойствами.

Предостережение!Ни в коем случае нельзя устанавливать противотуманки ниже, чем 25 см от дорожного полотна.Это запрещено действующим ГОСТ 8769-75.А вот что не запрещено, так это изготовление наклеек на фары, которые защитят их от камней.Поскольку цена ПТФ не позволяет пренебрегать их безопасностью.

Техническая особенность светового потока

Второй момент, на котором следует акцентировать ваше внимание, это что:

1. Луч противотуманных фар по верхней кромке имеет четкую границу:
2. Это сделано для того, чтобы попадая на капли влаги, он не преломлялся вверх и не слепил водителей.

Особенность работы ПТФ – черкая верхняя граница

Справочно: за счет специальной формы линзы или нанесенных рисок на стекло классической фары, световой поток противотуманок имеет четкий горизонтальный срез.

Как должны светить противотуманки

Туман – это микро капельки воды. При попадании на них луча света, он отражается от них и слепить водителя. При этом получается эффект «стены». То есть, при включении «ближнего», в тумане перед автомобилем появляется световая стена, видимость ухудшается. Чем ярче световой поток, тем становится хуже.

Чем ближе к поверхности дороги, тем туман реже. Поэтому задача противотуманок светить как можно ближе к дорожной поверхности и направление светового пучка должно соответствовать определенным требованиям:

• Луч света должен иметь четкую светотеневую границу. Если она будет размытая, то отраженный свет будет слепить водителя в туман или встречные автомобили
• Светить противотуманки должны ниже горизонтальной оси их монтажа не дальше 10 метров. Это добивается регулировкой с применением коэффициента преломления
• Цвет свечения не важен. Допускается белый, желтый. Другие цвета запрещены правилами дорожного движения.

По результатам тестирования лучше всего себя показали покупные линзованные ПТФ и штатные, установленные на заводе. Китайские аналоги не имеют четкую светотеневую границу. Светодиодные – дают лучше результат, но нужно покупать с температурой свечения не выше 5000 К. Выше этого порога цвет противотуманок будет синий, что чревато штрафом.

Самостоятельная регулировка

Разобравшись в особенностях и выяснив предназначение противотуманных фар, самое время приступать к их регулировке. (См. также статью Как установить противотуманные фары на ВАЗ 2110: особенности .)

Инструкция будет выглядеть следующим образом:

• Выбор места и подготовка разметки;
• Непосредственная регулировка.

• Устанавливаете автомобиль на ровной поверхности в 3-5 метрах от стены, которая будет служить своеобразным стендом;
• На стене отмеряете горизонтальную линию, высота которой равна высоте установки ПТФ на автомобиле;

Приступайте к регулировке:

• С помощью отвертки и регулировочного винта добейтесь, чтобы центры фар расположились на одинаковом расстоянии друг от друга;
• Затем отрегулируйте их высоту – она должна быть ниже о на 10 см.

На этом процесс регулировки закончен. А зазор в 10 см позволит фарам не слепить водителя даже при полной загрузке автомобиля. (См. также статью Установка фаркопа на ВАЗ 2115: особенности .)

Самостоятельная регулировка

Чтобы отрегулировать самостоятельно свет, не нужно иметь специального оборудования. Для проведения работ потребуется:

• подручные инструменты,
• заранее обслуженный и подготовленный автомобиль,
• схема для регулировки.

При ответственном подходе и соблюдении инструкций регулировка без прибора не уступит в качестве профессиональному оборудованию.

Необходимое оборудование и оснащение

Для выполнения настройки понадобятся инструменты:

• рулетка,
• маркер,
• строительный уровень,
• отвертка или шестигранник в зависимости от модели автомобиля,
• чистая тряпка.

Прибор для настройки фар стоит дорого, найти его можно в специализированных мастерских. Самостоятельная корректировка ничем не отличается от профессиональной, но занимает немного больше времени. Для проведения настройки следует выбирать теплый вечер без ветра и осадков.

С помощью настройки можно как улучшить свет фар, так и ухудшить. Негативные последствия возникают только в случае несоблюдения указаний и неправильном построении схемы.

Подготовка автомобиля

Для регулировки света нужно подготовить машину. Для этого нужно выполнить шаги:

1. Накачать шины в соответствии с указаниями на табличке, расположенной на стойке водительского дверного проема.
2. Очистить багажное отделение.
3. Заправить полный бак топлива.
4. Отмыть кузов на мойке.
5. Установить машину на ровную площадку перед стеной, воротами гаража на расстоянии в 5 метров.
6. Покачать кузов для расслабления пружин и амортизаторов.
7. Открыть капот и протереть тканью оптику.
8. Выставить корректор в нулевое положение.

Для проверки положения кузова нужно провести внешний осмотр или воспользоваться строительным уровнем.

Нанесение разметки

Схема регулировки поможет выставить верный угол и проверить область светотеневой полосы. Отметки делаются с помощью маркера и подходят для подстройки света рефлекторных и линзованных фар.

Частые ошибки при регулировке

Настройку ПТФ можно действительно провести своими силами и сэкономить деньги, которые потратились бы на эту услугу в СТО. Но самостоятельная регулировка часто не приносит желаемого результата из-за допущения ошибок:

1. Работы проводятся на глаз. Конечно, визуально можно примерно определить, хорошо ли настроены противотуманные фонари, но получается это не всегда. Необходимо проверять направленность света только с разметкой.
2. Техническое состояние автомобиля. Автомобиль может перекосить, если пружины подвески неисправны. Поэтому данные узлы обязательно проверяются перед проведением работ.
3. Замена ламп в ПТФ. При замене люди часто выбирают ксенон вместо стандартных лампочек, в результате видимость на дороге в плохую погоду – неудовлетворительная. Дело в том, что именно желтый свет эффективно проникает сквозь туман и осадки.

   Ксенон выглядит красиво, но менее эффективен в плохую погоду.

4. Пренебрежение подготовительным этапом. Если поверхность не горизонтальна или давление в колесах не одинаковое, то световой поток будет искажен.

Если все делать по инструкции, никаких ошибок возникнуть не должно, получится правильно настроить противотуманные фары. Это отнимет не больше 30 минут.
