Устройство передних стоек амортизаторов

Возможно, вы думаете, что стойка — это обычная пружина или все детали амортизатора. Именно так думают многие водители. Но, на самом деле — нет. Стойка это не пружина.

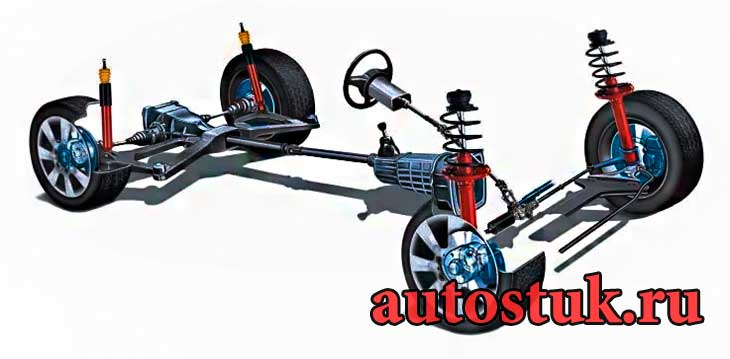

Стойки амортизаторов — это детали, которые соединяют амортизатор и кузова машины.

Основные детали современных автомобильных амортизаторов:

• пружины;
• демпферы.

Стойка, она же опора, соединяется с пружиной и демпфером. Здесь для представления общей картины конструкции авто, надо уже знать, что такое рычаги передней подвески. Автоэксперт также сделал материал о проставках под пружины.

Из чего состоит передний амортизатор

В конструкцию входят следующие детали:

1. Цилиндр. В него устанавливается поршень и спец. гидравлическая жидкость.
2. Специальная жидкость или газ для передачи гидроэнергии между деталями амортизатора.
3. Шток. К нему крепится поршень. Является подвижной частью конструкции, выполняет возвратно-поступательные движения.
4. Поршень с пропускным клапаном. Движется во внутри цилиндра и служит для гашения вибрации.
5. Сальник, уплотнитель, герметик.
6. Корпус.
7. Детали крепления к кузову.

В конструкциях амортизаторов может быть пружина, а может отсутствовать. Срок эксплуатации амортизаторов зависит от манеры вождения и конструкции самих амортизаторов.

Замена передней стойки амортизатора Mitsubishi Lancer X

Замена опорного подшипника на OPEL ASTRA

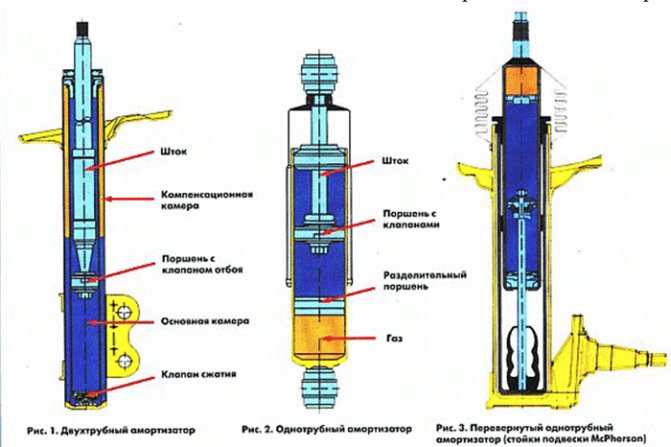

Однотрубные амортизаторы. Конструкция и принцип действия

Конструкция однотрубных амортизаторов несколько отличается, и они все делаются газовыми. Особенностью их является отсутствие внутреннего рабочего цилиндра – корпус амортизатора им и является. Внутри на штоке так же имеется поршень, но на нем уже размещены оба клапана – и прямого и обратного хода.

Также в конструкцию входит еще один поршень-поплавок, ни с чем не связанный, в его задачу входит разделение масла и газа, который находится внизу цилиндра.

Вся верхняя полость до поршня поплавка заполнена маслом, а нижняя – газом, причем с высоким давлением.

Видео: Как определить разборный или нет амортизатор стойка

Как определить разборный или нет амортизатор стойка

Работа данного амортизатора такова: при сжатии, когда колесо движется вверх, шток с поршнем движется вниз – часть масла перетекает в надпоршневое пространство, остаток же смещается вниз, толкая поршень-поплавок и газ сжимается. При движении колеса вниз – производится обратное действие.

Из-за отсутствия внутри дополнительного резервуара, в однотрубном амортизаторе охлаждение масла происходит более эффективно, а отсутствие свободного пространства, поскольку все оно до поршня-поплавка заполнено маслом, исключает вспенивание.

Но имеется и отрицательное качество в работе амортизатора такой конструкции – при возвратно-поступательном движении штока с поршнем, с постоянным воздействием масла на газ, которое заставляет его постоянно сжиматься и разжиматься, происходит нагрев газа, сопровождающееся увеличением его объема и как следствие – давления. В итоге при активной работе амортизатора жесткость его возрастает из-за увеличивающегося давления внутри амортизатора.

Принцип работы передних стоек

Амортизационная конструкция автомобиля состоит из пружины и амортизатора.

Пружина

Пружина — это деталь, которая гасит колебания, вибрацию путям сжимания и разжимания длины конструкции.

Материал пружины должен соответствовать значениям определенных допустимых колебаний.

Один конец пружины устанавливают в посадочное место для нее — чаша стойки. Второй конец упирается в пятачок кузова авто. А между кузовов и пружиной устанавливается резиновая проставка.

Амортизатор

Стойка или амортизатор — это сложное устройство, которое состоит из нескольких деталей.

Особенности стойки:

• двухкамерный цилиндр заполненный жидкостью или газом, в котором ходит шток с закрепленным на нем поршнем;
• жидкость или газ циркулирует в двух камерах цилиндра.

Амортизатор служит буферным элементом. Он должен гасить удары пружины. В амортизаторе должно быть создано давление, которое может поглощать энергию ударов пружины. Снижение давления происходит за счет клапана на поршне. Клапан автоматический открывается и закрывается в зависимости от частоты и силы колебаний.

Двухтрубные амортизаторы. Конструкция, принцип действия

Двухтрубные амортизаторы производятся как масляные, так и газомасляные. Внутри такого корпуса установлен резервуар, который является рабочим цилиндром. Между корпусом и этим цилиндром имеется небольшое расстояние.

В нижней части цилиндра установлен перепускной клапан, который называется клапаном прямого хода. В этот цилиндр помещен шток с поршнем на конце. В поршне проделаны отверстия, которые являются клапаном обратного хода. Вся внутренняя полость рабочего цилиндра заполнена маслом.

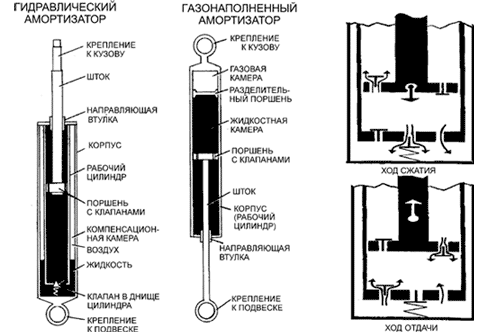

Газовый и масляный амортизаторы

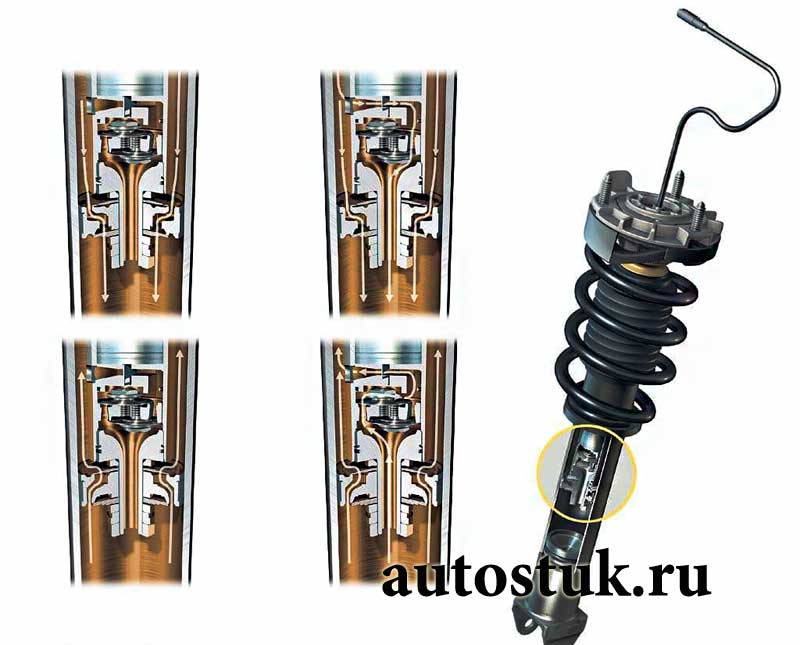

Работает этот амортизатор так: при движении колеса вверх, когда производится разгибание рессоры или сжатие пружины, шток начинает перемещаться вниз – при этом поршень давит на масло, часть его уходит через клапан прямого хода в пространство между стенками корпуса и рабочего цилиндра, а часть через клапан обратного хода переходит в надпоршневое пространство. Поскольку пропускная способность клапанов незначительная, то в подпоршневом пространстве создается избыточное давление, которое является противодействием инерции пружинистых элементов.

При возврате рессоры или пружины в исходное положение – происходит обратное действие – поршень движется вверх, часть масла переходит из надпоршневого пространства в подпоршневое, а часть возвращается из пространства между стенками. Таким образом гасятся все колебательные движения пружинистых элементов.

Ещё кое-что полезное для Вас:

Видео: Monroe — двухтрубные амортизаторы.

В масляном амортизаторе все внутренние полости не полностью заполнены маслом, поскольку требуется определенное место для вытеснения масла при работе. То есть часть пространства заполняет воздух. В этом и кроется основной недостаток этих амортизаторов. Масло при работе нагревается, что приводит к снижению его вязкости, а затем и вспениванию масла. Эти эффекты связаны с тем, что охлаждение двухтрубного амортизатора затруднено, и приводят они к ухудшению его работы.

Частично данная проблема устранена в газомасляных амортизаторах. В них свободное пространство заполнено не воздухом, а газом (зачастую использую азот), причем он находится под давлением. Избыточное давление газа приводит к тому, что масло не может вспениться, но нагрев масла и потерю вязкости устранить так и не удалось.

Назначение стоек амортизаторов

В строение подвески автомобиля амортизационные стойки — один из главных элементов. Без них машина будет чувствовать каждые кочки и будет ехать как трактор «Беларус». Поэтому водители тракторов прыгают на сидении, потому там нет амортизаторов.

Передняя стойка выполняет следующие функции:

1. Удерживает вес транспортного средства в равновесии.
2. Передает силу сцепления с дорожным покрытием на кузов авто.
3. Удерживает кузов в заданных пределах по отношению к колесам.
4. Препятствует сильному крену (наклону).
5. Принимает и гасит боковые нагрузки.

Стойки примерно в 10 раз стоят дороже, чем сами амортизаторы.

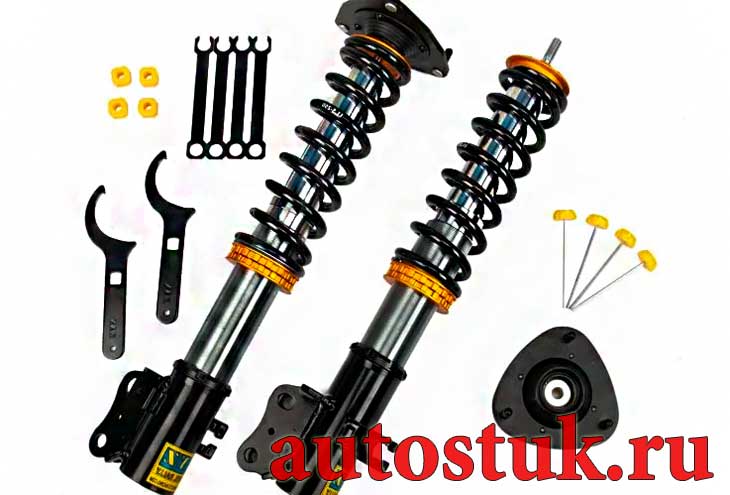

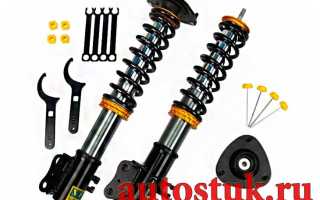

Виды передних стоек

Основной элемент, приводящий в действие конструкцию амортизаторов — это жидкость или газ.

Существуют 3 вида стоек амортизаторов:

1. Гидравлические, они же масляные.
2. Газовые. Они могут выдерживать сильные нагрузки. Используются в спортивных автомобилях. Для вождения в обычном режиме, они не очень годятся.
3. Газомасляные. По положительным отзывам такие амортизаторы наиболее оптимальный вариант.

Почему спрашивают отдельно про передние стойки? Потому что конструкция передних и задних стоек амортизаторов отличается.

Отличия передних стоек от задних

Передние выше, но их диаметр меньше. В задних нет поворотных кулаков. Менять задние стойки сложнее.

Основные неисправности амортизаторов

На какие элементы подвески влияют неисправные амортизаторы

Неисправностей амортизаторов не так уж и много, но все они приводят к тому, что данные элементы заменяются, поскольку они не ремонтопригодны.

Что касается масляных и газомасляных амортизаторов, то самой частой неисправностью в них является разгерметизация, вследствие которой часть масла выходит наружу. А из-за недостатка масла нарушается общая работоспособность, амортизатор уже не способен выполнять полностью свою функцию.

Вполне возможен и изгиб штока, в результате чего он заклинивает в одном из положений.

Ударные нагрузки, приводящие к появлению вмятин на корпусе, не всегда оказывает значительное влияние на работу двухтрубного амортизатора. Ведь между ним и рабочим цилиндром имеется расстояние, поэтому вмятина приводит лишь к уменьшению свободного пространства внутри.

А вот в однотрубном амортизаторе вмятина на корпусе является губительной. Она перекроет возможность поршню со штоком перемещаться – амортизатор заклинит и перестанет работать.

Также в однотрубном амортизаторе встречается и разгерметизация корпуса, которая приводит к нарушению работы.

Признаки неисправностей

Выход из строя левой или правой стойки может спровоцировать ДТП.

При обнаружении следующих признаков, следует произвести ремонт или замену:

1. Появился скрип, хруст на поворотах и при резком торможении.
2. Машину «колбасит» (покачивает) в разные стороны.
3. На поворотах авто не слушается, заносит.
4. Тормозной путь больше, чем при исправных стойках амортизатора.
5. При резком старте или торможении, ТС сильно садится.
6. Колеса с поверхностью дороги имеют плохое сцепление.
7. Износ резины не равномерный и быстрый.
8. Из система амортизации вытекает масло.
9. При визуальном осмотре, наблюдается коррозия на опоре и на пружине.
10. Пружина расположена неправильно.

Для каждой марки и модели авто стойки покупать следует исходя из соответствия к массе автомобиля и конструкции.

Замена опор

Алгоритм демонтажа опор примерно одинаков для всех автомобилей. Для начала нужно открутить нижнюю точку крепления и удалить гайки, фиксирующие деталь на кузове. Витки пружины сжимаются специальной стяжкой, которая позволяет освободить опору. Остается только снять гайку штока. Новая верхняя опора стойки амортизатора устанавливается путем проведения всех действий в обратном порядке.

Детали не требуют особого обслуживания и работают в течение длительного времени. Несмотря на это, необходимо периодически проверять их состояние для обеспечения безопасности управления и увеличения срока службы ходовой части автомобиля.

Это интересно: Регулировка ГБО Ловато 2 поколения карбюратор

Как менять стойки амортизаторов

Появился скрип, хруст, биение, жесткость езды, то пора менять эти элементы подвески. Даже, если износ только у одной стойки, то менять желательно и левую, и правую.

Общий порядок замены стоек амортизаторов схож, но в зависимости от модификации подвески, может несколько отличаться.

Пошаговый порядок замены стоек:

1. Снять уплотнитель под капотом. Получить доступ к верхней части амортизатора.
2. Снять заглушку. Открутить гайку крепления штока амортизационной стойки. Для этого используем головку с удлиненным рычагом. Откручивать надо до снятия самой стойки.
3. Ослабить болты крепления колес. Приподнять домкратом автомобиль. Подложить опоры, под домкратом не работаем. Соблюдаем технику безопасности.
4. Снять колеса. Побрыгать ВД-40 на места крепления.
5. Открутить гайку крепления шарнира стабилизатора. Отворачиваем вместе с винтом тормозного шланга. При наличии в конструкции автомобиля антиблокировочной системы (АБС), то сначала надо отсоединить трубку с проводкой от датчика ABS. Датчик располагается на стойке амортизатора.
6. Откручиваем крепление кулачка. Болты выбить молотком, подкладывая деревяшку, чтобы не испортить резьбу.
7. После снятия болтов, стойка уже снята.
8. Отворачиваем гайку крепления верхней опоры к кузову. Передняя стойка демонтируется вместе с пружиной и опорой.
9. На этом шаге нужны специальные стяжки для снятия пружины. Надо создать зазор между чашечкой и последним витком пружины.
10. Так как мы заблаговременно ослабили гайку штока стойки, то ее теперь полностью спокойно отворачиваем. Все, опору и пружину с чашкой отделяем.
11. Осматриваем отбойник и пыльник. Если они изношены, то и их меняем.
12. Перед установкой новых передних стоек амортизаторов, прокачиваем их. Делается это по инструкции, которая прилагается при покупке новых стоек.
13. Также меняем сальники и прокладки.
14. Делаем монтаж новой стойки и всех ранее снятых деталей.

После замены старых стоек на новые, водитель сразу ощутит устойчивость и плавность управления автомобилем.

Как проверить амортизатор?

Выявить выход из строя амортизатора вполне возможно и самому. Для начала нужно внимательно проверить его на наличие подтеков. Даже незначительные следы масла на поверхности будут указывать на разгерметизацию.

Если наблюдаются вмятины на корпусе масляного или газомасляного амортизатора, то еще не означает, что он вышел из строя, а вот изгиб штока будет сигнализировать о надобности в замене.

Как проверить амортизаторы

Выявить неработоспособность амортизатора можно и путем раскачивания кузова. Однако таким способом можно выявить только полную неисправность, частичное вытекание масла выявить раскачкой не удастся.

Проверяется амортизатор так: нужно с силой надавить на кузов авто со стороны проверяемого амортизатора, а затем отпустить. При исправном амортизаторе кузов сразу же станет в исходное положение, а вот если он неисправен, то кузов будет раскачиваться.

Самым же достоверным способом проверки состояния амортизатора является диагностика на специализированном стенде. Такая диагностика не только покажет состояние амортизаторов, она полностью оценит состояние подвески авто.

Чтобы эксплуатация вашей машины была безопасной и абсолютно нормальной необходимо периодическое проведение известного всем автомобилистам технического обслуживания. К примеру, в результате неисправных амортизационных стоек фактор безопасности при управлении личным автотранспортным средством существенно снижается, а значит, проверка их состояния является обязательным условием. Процедура такой проверки стоек на исправность не вызывает особых сложностей и может быть проведена самим автовладельцем. Если на вашем авто стойки установлены телескопические и в функциональности был обнаружен дефект, тогда возможна замена их только на новые стойки, так как современная телескопическая конструкция является неразборной. Но как проверить стойки своими руками на ВАЗе 2109? Для первоначальной проверки, которая делается на слух, нужно передвигаться на машине по неровной дорожной поверхности, прислушиваясь к наличию посторонних стуков в местах расположения амортизационных стоек или к «пробою» подвески, что явно будет свидетельствовать об имеющейся неисправности. Замена неисправных стоек осуществляется лишь парой. В случае сильного раскачивания (в народе «танцующей») задней или передней части машины, так же можно делать вывод о вышедших из строя амортизаторах и срочной необходимости их замены.

Дальнейшая самостоятельная проверка стоек подразумевает, что автомобиль будет стоять неподвижно. Проверка производится путем сильного надавливания на кузов авто над местом нахождения каждой стойки. Количество колебательных движений в случае исправных стоек не должно превышать одного раза. Следующим шагом станет проведение внешнего осмотра всех амортизационных стоек. В процессе осмотра убедитесь в отсутствии какого-либо рода деформаций и повреждений, а также потеков жидкости. Кроме этого нужно выполнить проверку пружин на возможную поломку или трещины. При «пробивании» подвески – постоянном срабатывании ее до упора, можно понять о полной выработке пружинами своего ресурса и требуемой замене пружин. Дальнейшее использование машины в указанном состоянии неизбежно приведет к деформации кузова. Теперь нужно обратить внимание на чашечки пружин – есть ли на них трещины или деформация. Не менее важно состояние демпфера сжатия. Он не должен иметь на себе каких-либо механических повреждений и быть полностью целым. Перед тем как выполнять разборку стойки, с помощью специального съемника следует произвести сжатие пружины. После снятия телескопических стоек с авто их нужно разобрать для проведения тщательного осмотра и дефектовки. Убедитесь в чистоте и сухости амортизаторов стоек, а также в том, что отсутствуют видимые следы их износа. Проверка амортизатора перед его установкой является обязательной.

Выполнение проверки штока амортизационных систем на плавность хода должно осуществляться лишь тогда, когда стойка установлена вертикально. Чтобы выполнить это следует вставить большую отвертку прямо под крепежный болт в нижнем отверстии, затем наступить на отвертку и нажимать шток вниз или тянуть вверх. Если амортизатор вашей машины исправен, движение штока будет плавным без провалов и заеданий. Проверяя упорный подшипник, проследите за отсутствием на нем повреждений или трещин, а также убедитесь в бесшумном и легком его вращении. При изношенных демпферах следует произвести их замену на новые. Собственно результатом необдуманной поездки на машине имеющей неисправные амортизаторы, как правило, становится не только износ элементов в виде деталей подвески, подшипников ступицы и автомобильных шин, но и опасность для жизни самого автовладельца в результате значительного увеличения тормозного пути. Многим известно, что с того момента как были изобретены первые автомобильные средства передвижения, происходило постоянное совершенствование и усложнение их конструкции. Сначала подвески авто были рессорными и зависимыми, однако по мере усовершенствования производители занимались добавлением различных гидравлических, механических, электрических и пневматических элементов.
