Задняя подвеска Ваз 2110 – основные компоненты

Устройство задней подвески ВАЗ 2110 представляет собой сваренные между собой через усилители два продольных рычага 13 с соединителями 12, к задней части которых приварены кронштейны 14 с местами для крепления амортизаторов и с фланцами 15.

К ним крепятся оси колес вместе с тормозными механизмами. Впереди рычагов находятся втулки 16 с резинометаллическими шарнирами 1, через них продеты болты, которые соединяют с кронштейнами 2, которые, в свою очередь, крепятся к лонжеронам кузова. Пружины 11 одним концом стоят в чашке амортизатора 9, другим – в опору через резиновую прокладку 10, которая приварена к внутренней арке кузова.

Амортизаторы телескопические двухстороннего действия. Болтом 9 они крепятся к кронштейну. Шток прикреплен к верхней опоре 5 пружины через подушки из резины 6 и опорную шайбу 3. В ступице 13 установлен упорный подшипник 12. Он подобен переднему, но имеет меньший размер и, в отличии от переднего, где внутреннее кольцо устанавливается с натягом, подшипник 12 на оси 14 имеет переходную посадку. В процессе эксплуатации его не нужно регулировать или смазывать, возникший люфт не допускается устранять путем подтягивания гайки, только замена.

Не рекомендуется разборка ступицы при исправном подшипнике, т. к. при выпрессовке он разрушается.

Как менять задние пружины на ВАЗ

Замена передних стоек ВАЗ 2112 , 2110 , 2109 , Приора , Калина

Советы Водителям — Как Диагностировать Амортизаторы (ходовую)

Периодичность замены задних стоек Ваз 2110

Срок службы задних стоек и периодичность их замены зависят от трех факторов – качества изготовления, соответствия массе автомобиля и манеры езды. Поэтому на одних автомобилях амортизаторы приходится менять раз в полгода, на других они исправно работают 5 – 7 лет. Нередки случаи, когда амортизаторы известных фирм (Kayaba, Koni, Monroe, Sachs) будучи установленными на автомобили Ваз 2110 выходили из строя через 2 – 3 месяца, а непритязательные амортизаторы изготовленные на и «АВТОВАЗ» работали больше 3 лет.

Использование проставок

В любом автомобиле, если нагрузить заднюю ось, уменьшается дорожный просвет. Конечно же, колеса задевают за кузов или защиту. Поэтому в случае, если вы часто перевозите большие грузы, либо же пассажиров, желательно изменять клиренс автомобиля. Для этого используются специальные проставки. Устанавливаются они на опору задней стойки ВАЗ 2110. Но произойдут следующие изменения:

1. Изменяется положение регулятора давления тормозов.
2. На передних колесах меняется угол развала.
3. Необходимо настраивать головное освещение, так как край светового потока становится ближе к автомобилю.

Если вы решили установить проставки на свой автомобиль ВАЗ 2110, то после этого необходимо произвести корректировку светового потока, а также изменить расположение регулятора давления в тормозной системе. Все это сделать можно в гаражных условиях у себя дома. Развал-схождение передних колес доверьте отрегулировать профессионалам на станции техобслуживания.

Причины выхода из строя задних стоек Ваз 2110

К основным причинам выхода из строя задних стоек на Ваз 2110 можно отнести следующие факторы:

• Износ детали связанный со сроком ее эксплуатации
• Агрессивная манера езды
• Некачественное дорожное покрытие
• Износ другой детали в задней подвески совокупно повлиявший на исправность стоек

Все выше перечисленные факторы на прямую или косвенно влияют на износ задних амортизационных стоек Ваз 2110.

Симптомы поломок

Перед тем как поменять заднюю стойку на ВАЗ-2110, необходимо убедиться, что именно в ней кроются все неисправности. Стук в подвеске может появиться по следующим причинам:

1. Неисправность амортизаторов проявляет себя во время движения по неровным дорогам. При этом возможно появление стуков. Ремонту эти элементы не подлежат, потребуется установить новые.
2. В том случае, если при визуальном осмотре вы обнаружили, что резиновые втулки на рычагах подвески имеют сильный износ, то необходимо их заменить. Вполне возможно, что стойки ВАЗ-2110 находятся в нормальном состоянии.
3. При просадке пружины или ее разрушении необходимо произвести замену. Этот элемент изготовлен из высокопрочного металла, но при длительной эксплуатации и перегрузках она может изменить свою длину, деформироваться или даже сломаться. В результате работа всей подвески окажется неправильной.
4. Появление стуков может быть вызвано тем, что амортизатор плохо закреплен в верхнем стакане или на нижнем кронштейне. Обязательно осмотрите сайлентблок, который установлен на нижней проушине. Если на нём имеется повреждение, либо он сильно изношен, его необходимо заменить. Все резьбовые соединения нужно хорошо затягивать.
5. Появление стука может быть вызвано перегрузкой всей задней подвески. Пробой возможен при разрушении отбойников, которые устанавливаются на штоках амортизаторов.

Признаки неисправности задних стоек Ваз 2110

Основными признаками износа стоек на автомобиле Ваз 2110 можно считать:

• биении руля;
• усиленной вибрации кузова на «гребенке» именно на стороне; поврежденной стойки;
• уходу авто с прямолинейной траектории движения;
• ненормальному заносу при вхождении в повороты;
• увеличенному тормозному пути;
• появлению стуков в стойке, что свидетельствует о ненормальной работе клапанной группы амортизатора;
• наличию подтеков, т.е. вытеканию масла.

Становится понятно, что нужно искать и устранять причину нарушения нормальной работы подвески. Дальнейшая эксплуатация автомобиля с явными признаками таких отклонений в работе подвески крайне нежелательна.

К чему это может привести не своевременная замена стоек на Ваз 2110:

• Во-первых, за 1.5-2 тыс. км пробега можно просто «разбить» опорные подшипники передних стоек;
• Во-вторых, вкупе с посредственной балансировкой передних колес, происходит усиленный неравномерный износ шин, порой даже «буграми», потому что колесо «прыгает» на дороге во время движения авто; Разбиваются подшипники ступиц, ну а их цена и работа по замене сегодня составляет приличную сумму;
• В-третьих, увеличение тормозного пути напрямую связано с безопасностью эксплуатации авто, когда несколько метров или долей секунды могут решить вопрос ремонта кузова или его деталей не в пользу автовладельца;
• В-четвертых, снижается ресурс работы тормозных колодок, идет их неравномерный износ, опять же – вопрос безопасности, ну и как следствие – непредвиденные расходы на их вынужденную замену.

Основные причины стука в задней подвески Ваз 2110

Стуки в задней подвески Ваз 2110 возникают по разным причинам, потому в этом следует разобраться более детально.

1. Если при движении по неровному участку наблюдаются стуки, амортизаторы, судя по всему, Вышли из строя. Единственное решение — замена на новые.
2. Если вы видите, что резиновые втулки рычагов износились, меняют подвески.
3. При осадке пружины она обязательно подлежит замене.
4. Стук — это вероятно признак слабой фиксации амортизатора или износа втулок проушин, выполненных из резины.
5. При перегрузке задней подвески или ее повреждения также возникает стук.
6. Если разрушились втулки рычагов подвески, задняя ось смещается, появляется стук.
7. Когда стук наблюдается от рычагов подвески, рекомендуется их заменить на новые.
8. Определить стуки можно и по загруженности задней части. Разгрузите багажник и не садите никого на второй ряд. Так проще разобраться, в чем причина — амортизаторах или пружинах.

Видео: Как понять, что на Ваз 2110 неисправны стойки

Какие стойки выбрать для Ваз 2110 – отзывы владельцев

Заводские стойки, устанавливаемые на Ваз 2110, идеальными для этого автомобиля не назовешь. По конструктивным и техническим параметрам они подходят, однако не обеспечивают желаемого качества, эффективности и длительности эксплуатации.

К основным недостаткам заводских элементов подвески относят:

• Недостаточная надежность. Многие автовладельцы отмечают, что уже спустя несколько месяцев использования могут создавать характерный стук в подвеске, который свидетельствует о необходимости ремонта;
• Не редко подтекают, что говорит о проблемах подвески и потребности ехать на СТО;
• При движении на высокой скорости, стойки проявляют другой недостаток — вызывают сильный крен кузова, от которого комфортными скоростные повороты точно не назовешь.

Самым востребованным брендом оказался SS20. Сегодня стойки сс20 на ВАЗ 2110 подходят идеально. Не будем скрывать, эти элементы во многом превосходят отечественные, заводские аналоги.

Компания SS20 выпускает достаточно много различных элементов подвески, которые подходят для модельного ряда ВАЗ.

Их отличительные особенности заставили автовладельцев обратить на себя повышенное внимание.

• Качество продукции высокое при очень привлекательной стоимости.
• На продукцию предоставляется длительная гарантия. Так, на стойки — 2 года без ограничений по пробегу, а на пружины — 4 года.
• Гарантия распространяется на изделие вне зависимости от места установки. Вам не обязательно ехать к СТО и платить мастерам деньги, чтобы сохранить гарантию. Многие меняют стойки на «десятке» самостоятельно, у себя в гараже. Если вы поступите таким образом, гарантия, распространяемая по деталям от SS20 все равно будет действовать. Это единственный производитель, предлагающий подобные условия по гарантии.

Определенным конкурентом можно назвать фирму Асоми. Их детали достаточно качественные, надежные. Только гарантия составляет всего 1 год. Причем обязательно устанавливать элементы нужно на специализированных станциях технического обслуживания. А это существенно сказывается на стоимости ремонта.

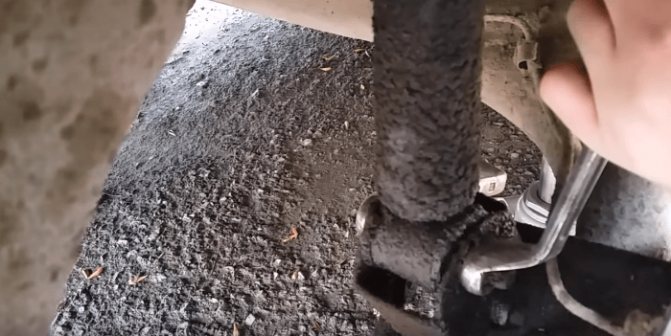

Как снять задние стойки Ваз 2110 – пошаговая инструкция + фото

Для того чтобы заменить задние стойки на Ваз 2110 нам понадобятся следующие инструменты:

• домкрат или подъемник;
• упор под колеса и днище;
• WD-40;
• молоток;
• ключи на 17, 6, 19;
• отвертки;
• пассатижи;
• оригинальные амортизаторы задних стоек с номером 2110-2915004.

И так переходим к самим работам:

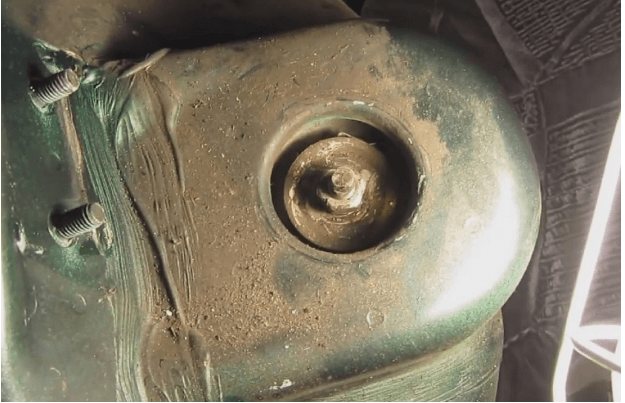

1. Для того чтобы добраться до верхнего крепления задней стойки необходимо снять спинку на заднем сидении и сместить в сторону обивку на арке заднего колеса.



2. После откручивания снимается гайка, после чего необходимо извлечь опорную и пружинную шайбу, а также верхнюю подушку штока. Затем, используя домкрат, поднимают автомобиль, после чего снимают заднее колесо со стороны замены стойки. Колесо снимается для удобства доступа. При желании эту процедуру можно осуществлять и без снятия колеса.

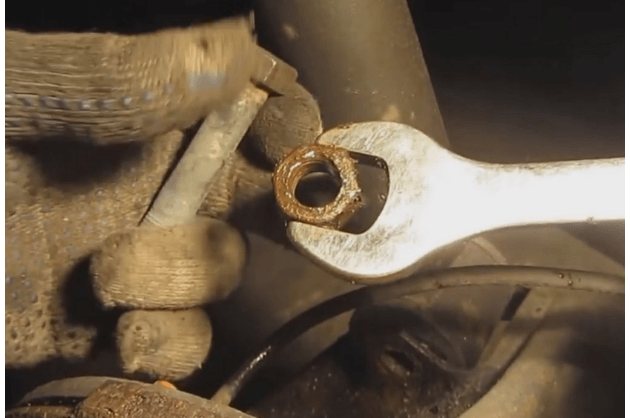

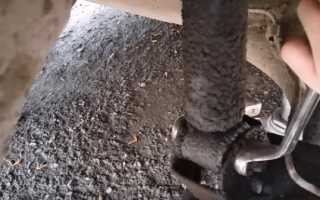

3. Ключом на 19 откручивается гайка болта, который крепит стойку амортизатора к задней балке. Чтобы при откручивании болт не проворачивался, его необходимо придерживать другим ключом.

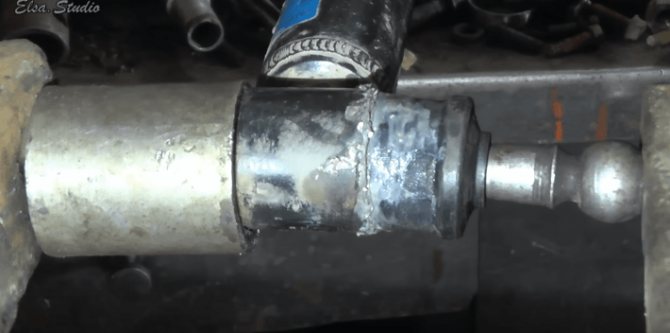

4. Далее извлекается болт. Если крепежный болт не извлекается от руки, его необходимо выбить при помощи молотка и оправки.



5. После чего извлекается амортизатор, вместе с пружиной. Из снятого амортизатора, снимается пружина, нижняя подушка с втулкой, а также буфер хода сжатия и защитный чехол. С опорной чашки кузова необходимо снять резиновую прокладку пружины.

Инструменты для проведения ремонта

Если после диагностики вы обнаружили, что необходимо ремонтировать элементы задней стойки, либо устанавливать новую, нужно осуществить подготовку к работе. Для этого вам потребуются следующие инструменты и материалы:

1. Домкрат (желательно гидравлического типа).
2. Набор ключей. Вам понадобится: на «17», «6», «19».
3. Специальный ключ для снятия стоек. Можно воспользоваться трубчатыми ключами на «17» и «6».

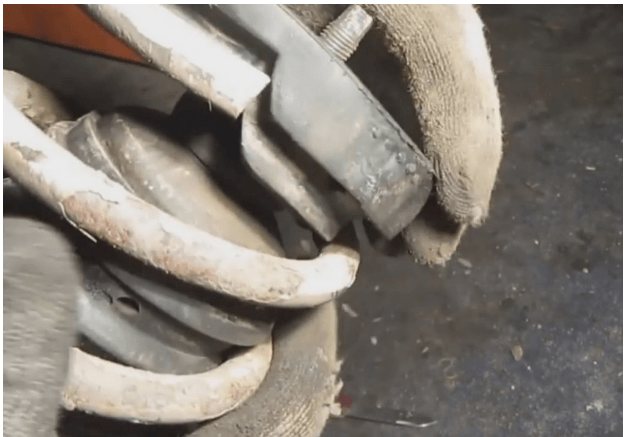

4. Специальный съемник для стягивания пружин. Без него установить задний амортизатор будет довольно сложно.
5. Изолента или тонкая проволока.

Только лишь имея под рукой все эти инструменты, можно приступать к ремонту или замене стоек ВАЗ-2110. Обязательно нужно приобрести новые гайки, желательно с пластиковым фиксатором резьбы. Все резиновые элементы, которые входят в конструкцию амортизационной стойки, нужно заменять. В частности, это касается пыльников, которые защищают шток от попадания посторонних предметов.

Установка задних стоек Ваз 2110 – пошаговая инструкция + фото

Перед установкой новой задней стойки на амортизатор крепят снятую ранее нижнюю опорную чашку, а на шток амортизатора — буфер хода сжатия, защитный чехол, подушку, нижнюю упорную шайбу.

1. Далее на амортизатор устанавливают пружину, которую необходимо расположить так, чтобы резиновая прокладка на пружине совпала с опорной шайбой на кузове автомобиля.
2. Затем закрепляется нижняя часть стойки на задней балке, при этом крепежный болт не стоит полностью затягивать, а просто слегка подкрутить.
3. Со стороны замены амортизатора, под заднюю балку подставляется упор, и автомобиль опускается на домкрате, при этом необходимо направлять шток стойки в отверстие кузова. После выхода штока из отверстия в кузове, на него надевают верхнюю опорную шайбу и подушку, закручивают гайку штока, устанавливают колесо.
4. Затяжка нижнего крепежного болта стойки к балке осуществляется после того, как снятый с домкрата автомобиль будет стоять на колесах.



5. Когда замена задних стоек ВАЗ 2110 выполнена, необходимо отрегулировать развал передних колес и регулятор давления задних тормозов.

Видео: Замена стоек Ваз 2110 своими руками

Необходимость в стойках

Ничем не отличается задняя стойка автомобиля ВАЗ 2110 по конструкции от тех, которые устанавливаются на большую часть переднеприводных автомобилей этого производителя. Ремонт, конечно же, выполняется аналогично. Как и на всех остальных машинах, на десятках стойки служат для гашения колебаний подвески при езде по неровной дороге, либо же при прохождении поворотов на большой скорости.

Как вы понимаете, качество дорог не всегда хорошее. Подвеска автомобилей очень сильно страдает из-за этого. При выходе амортизационных стоек из строя сглаживание колебаний при езде не будет происходить. Следовательно, значительно снижается надежность машины. Мало того, что страдают элементы подвески, но очень большая нагрузка передается на кузов автомобиля.

Все сварные швы подвергаются давлению. Само собой, рано или поздно, но это может привести к тому, что некоторые элементы кузова попросту отпадут. Например, может даже разрушиться замок на багажнике. Либо же могут появиться трещины на пластиковых элементах салона, а также на стеклах.

При бережной эксплуатации автомобиля ВАЗ 2110,при исправном состоянии задней и передней подвески, во время движения вы ощутите наивысший комфорт. Также становится выше и степень безопасности автомобиля. Одних только задних стоек ВАЗ 2110 достаточно, чтобы уравновесить степени износа каждого элемента задней подвески. Обратите внимание на то, что перемещение кузова автомобиля в вертикальной плоскости оказывается минимальным.

Ресурс подвески автомобиля становится больше. Рассмотрим простейший пример. При отрыве от дороги колеса оно выходит из процесса торможения. Как можно понять, эффективность торможения тремя колесами окажется ниже, нежели четырьмя. Отсюда низкая безопасность. Благодаря применению стоек, при условии, что они находятся в рабочем состоянии, от поверхности колесо не отрывается.

Разборка и оценка состояния деталей

Для упрощения процесса разборки, особенно если выполнять работы своими руками на смотровой яме в гараже, необходимо наполовину хода подвески приподнять заднюю часть автомобиля, чтобы исключить влияние изгибающего момента балки подвески. Приподнимая автомобиль, не нужно забывать о безопасности и применять устойчивые упоры или специальные козелки, верхняя часть которых надежно фиксируется на кузове.

После вывешивания автомобиля можно приступить непосредственно к демонтажу задней стойки, для чего:

1. Поднимаем автомобиль домкратом со стороны замены стойки до отрыва колеса от земли.
2. Снимаем защитный чехол в верхней части стакана в багажнике автомобиля и специальными ключами отворачиваем крепежную гайку.
3. Перемещаемся под автомобиль и откручиваем болт крепления нижнего уха амортизатора.
4. Аккуратно вынимаем стойку вместе с пружиной, обращая внимание на демонтаж резиновой подушки, установленной между верхним витком пружины и кузовом автомобиля.

На многих автомобилях для увеличения клиренса водители устанавливают проставки «домики» или увеличенные резиновые подушки. В этом случае потребуется больший ход подвески, чтобы вытащить стойку. Достаточно монтировкой или другим подходящим инструментом надавить на балку подвески вниз и стойка свободно вынимается.

После демонтажа деталей проверяем их состояние. На пружине могут присутствовать трещины и отслоение защитного покрытия, а размер в свободном состоянии не соответствует норме. В этом случае обе пружины подлежат замене.

Демонтировав амортизаторную стойку ВАЗ-2110, необходимо обязательно проверить состояние стакана на кузове. Резиновая подушка при помощи пыли и песка довольно быстро стирает защитное покрытие и металл остается не защищенным от коррозии, разрушающее действие которой усиливается плохой вентиляцией колесной ниши. Может настать момент, когда проржавевший стакан не справится с нагрузкой от задней части автомобиля и пружина «провалится» в салон.

Установка новой задней стойки

Установка задней стойки подвески производится в обратном порядке:

1. Удерживая стойку в вертикальном положении с выдвинутым штоком, надеваем пружину, резиновую подушку и крепежные шайбы штока амортизатора.
2. Вставляем стоку в стакан, стараясь попасть верхней частью штока амортизатора в крепежное отверстие, и фиксируем стойку болтом нижнего крепления.
3. Опускаем автомобиль на подставки, чтобы его весом поджать пружину и обеспечить возможность фиксации верхнего крепления стойки.

Самое трудное в процессе установке задней стойки – попасть в отверстие верхнего крепления штока. Если у газомасляной стойки внутреннее давление газа не дает штоку опуститься вниз и попасть в отверстие относительно просто, то у обычной маслонаполненной стойки шток все время старается опуститься в нижнее положение. Поможет направить шток в отверстие тонкая крепкая веревка, привязанная к верхней резьбовой части штока и продетая в крепежное отверстие. Установив и зафиксировав стойку за нижнее ухо, достаточно аккуратно потянуть за веревку, шток постепенно поднимется и попадет в верхнее крепление. Останется только установить верхнее резиновое кольцо, тарельчатую шайбу и «наживить» гайку. Удалив веревку, необходимо затянуть гайку требуемым моментом.

После затяжки верхнего крепления необходимо удалить из-под кузова подставки и затянуть требуемым моментом гайку нижнего крепления амортизаторной стойки.

Проделав подобные действия с другой стороны, можно насладиться тихой и безопасной работой задней подвески и плавностью хода своего автомобиля.

Замена задних стоек (амортизаторов) на ВАЗ 2110, 2112, 2114, Калина, Гранта, Приора, 2109 и 2108

Как установить новую стойку

Теперь нужно поставить на ВАЗ-2110 заднюю стойку. Обязательно установите новый амортизатор, пружину, отбойник, подушки, опорную шайбу. Зафиксируйте подушки на пружине изолентой или проволокой. Все изделия, которые изготовлены из резины, необходимо менять. Далее нужно выполнить следующие действия:

1. Установите стойку в сборе на свое место, попадите штоком в отверстие стакана.
2. Подожмите амортизационную стойку при помощи задней балки. Для этого можно использовать длинный лом или домкрат.
3. Установите в кронштейн на балке нижнюю пружину амортизатора.
4. Вставьте болт и наживите гайку.
5. В верхней части наживите гайку крепления штока амортизатора.

Цена задней стойки ВАЗ-2110 около 1000-1200 рублей (стоковый вариант). Комплект обойдется около 2500 руб. (без подушек, пыльников, пружин). На левой и правой стороне автомобиля работы проводятся одинаково. По завершении ремонта необходимо установить колесо, опустить автомобиль и проверить состояние всех резьбовых соединений. Желательно затягивать гайки после того, как установите автомобиль на колёса. Необходимо, чтобы подвеска машины была под нагрузкой.

Задние стойки ВАЗ 2110, как в принципе и на любом другом легковом автомобиле, должны гасить колебания от подвески к кузову, которые возникают при движении по неровной ухабистой дороге. При частых передвижениях по некачественному покрытию, что в большинстве регионов нашей страны – обычное дело, нагрузка на подвеску увеличивается в несколько раз, в результате чего замена задних стоек ВАЗ 2110 требуется гораздо раньше, чем заявляет производитель автомобиля. Первым сигналом, предупреждающим о неполадках в системе задних подвесок, является стук.
