Отличительные характеристики

Если сравнивать разработку МакФерсона с предыдущим вариантом автомобильной подвески, то основная разница здесь заключается в том, что шаровую опору перенесли в верхнюю крайнюю точку стойки амортизатора. Параллельно с этим изменился шарнир, а опора стала шариковым подшипником радиального типа. Отныне вся нагрузка приходится на верхнюю часть стойки. Ранее в моторном отсеке использовать штампованные брызговики, изготовленные из тонкого металла. На нём крепился основной узел. Но с приходом подвески МакФерсон такой брызговик уже не мог выполнять свои задачи, потому его в несколько раз вынуждены были усилить. Пройдя все усовершенствования, новый вариант автомобильной подвески получил упрощённую схему, но максимально соответствовал всем актуальным требованиям в плане безопасности.
Основной пик популярности пришёлся на 70-ые годы прошлого века. С того момента началось активное применение разработки инженера Эрла МакФерсона, которое не снижается до сих пор. Это обусловлено появлением телескопической стойки амортизатора, ресурс которой значительно увеличился. Именно новый амортизатор сделал из подвески МакФерсон настоящий бестселлер своего времени, а также позволил сохранить устройство актуальным до нашего времени. Новые разработки в автомобилестроении позволили сделать подвеску Эрла технологичной, но вместе с этим очень дешёвой в плане изготовления. Поэтому МакФерсон активно используется на автомобилях бюджетного и среднего класса.

suspension Mc Pherson

ПОДВЕСКА BMW НАГЛЯДНО НА СТЕНДЕ

Макферсон подвеска

Принцип работы подвески MacPherson

Разработана электромагнитная автомобильная подвеска — Автомобиль Подвеска Электромагнит
Для того, чтобы представить подвеску MacPherson в работе, необходимо последовательно проследить за передачей усилия при проезде неровностей.

Если колесо встречает препятствие, заставляющее его двигаться вверх, то отсутствие жесткого крепления к кузову и наличие нижнего рычага передадут усилие на пружину. Она начнет сжиматься, забирая в себя огромную долю энергии. Телескопическая стойка начнет гасить колебания пружины. Оставшаяся часть энергии приведет в движение кузов автомобиля, предварительно перейдя на опору.

Если же колесо попадает в яму, то происходит аналогичный процесс с растяжением пружины. Не стоит забывать, что энергия еще и распределяется между соосными колесами. Применение шарниров и сайлентблоков так же уменьшают усилие на несущие элементы.

Модернизация перечисленных узлов позволяет конструкторам вести постоянные работы по увеличению мягкости и бесшумности работы подвески.

Подвеска МакФерсон (McPherson): принцип работы

Обеспечение поворота колеса при маневре происходит за счет свободного вращения стойки в точках опоры:

• вверху — в подшипнике;
• внизу — в шаровой опоре.

Отличие подвески ВАЗ 2109 и АВЕО /Источники стука подвески макферсон

Достоинства и недостатки

Подвеска автомобиля, как и остальные механизмы, имеет свои преимущества и, соответственно, есть недостатки. Начнем с хорошего – рассмотрим преимущества.

Имеет относительно небольшие габариты, от сюда небольшой вес. Благодаря своей компактности макферсон подвеска может использовать как для компактных, так и для субкомпактных автомобилей. А не тяжелый вес конструкции позволяет не утяжелять транспорт, таким образом, сохраняется уровень топливного расхода в разумных пределах;

Макферсон подвеска способна выдержать большой вес конструкции; Надежность. Благодаря тому, что конструкция имеет не много элементов, количество соединительных мест от этого меньше, а значит и надежность выше; Макферсон подвеска позволяет уменьшить боковые и продольные силы, которые возникают в местах, где присуще крепление к кузову за счет большого расстояния высоты между опорными узлами; Минимальные затраты на производство. Сборка автомобиля, становится намного проще, так как подвеска собирается, как правило, на отдельном сборочном участке, и устанавливается в один приём; Применение подвески Макферсон позволяет поперечно поместить двигатель автомобиля с коробкой передач в пространстве под капотом; Элементы неподрессоренной области подвески имеют гораздо меньший вес; Конструктивная компактность относительно продольного и поперечного сечения; Большой ресурс элементов подвески: верхней опоры, шаровой шарнир и рычага. Возможность самостоятельного определения износа. Опора стоики имеет вид опорного подшипника качания, который обладает огромным ресурсом. Шаровая и рычаг так же имеют большой ресурс. Все по тому, что в данном типе подвески эти элементы не подвергаются негативному эффекту от движения авто по неровным участкам дорожного покрытия, за счет этого они долговечны. В случае, когда появляется неустойчивость автомобиля во время движения и к тому же, это сопровождается постукиванием – это значит, что проблемы с подвеской

И на это водитель всегда обратит внимание.

Учитывая массовое применение в автомобилях, макферсон подвеска имеет ряд недостатков:

• Кинематика. В случае большого хода подвески наклон колеса меняется относительно вертикальной плоскости, и чем больше ход подвески, тем больше пределы изменения наклона колеса. Существующие параметры для положительного наклона относительно вертикальной плоскости, меняются на отрицательные в случае сжатия подвески. А это в свою очередь приводит к ухудшению устойчивости и управлению автомобиля из-за недостаточной сцепки колес с покрытием дороги;
• От работы подвески происходит передача усилий на брызговик, о время движения автомобиля. Особенно это усиливается при езде на дорогах с плохой поверхностью. В результате происходит разрушение крепления стойки с брызговиком крыла. При этом происходит появление мелких трещин, что в дальнейшем способствует появлению коррозии. Поэтому, для сбережения всей системы, передвигаться автомобилем необходимо только на ровных поверхностях дороги, в противном случае уменьшается срок службы и износ произойдет намного раньше;
• Так как амортизационная стойка является одним из самых высоконагружаемых элементов подвески, через которую на систему автомобиля передаются все усилия и толчки, она очень часто может приходить в негодность. Очень частой причиной является езда по дороге с неровной поверхностью. Также может произойти поломка клапана стойки, который отвечает за систему амортизации. А, учитывая тот факт, что большая часть современных стоек представляют неразборную конструкции, то менять ее придется полностью (в сборе). Неисправная работа подвески, как правило, приводит к изменению геометрии кузова автомобиля, которую не так уж просто исправить;
• Слабая компенсация продольного крана во время движения автомобиля;
• Работа подвески ухудшается в результате трения штока с направляющей;
• Макферсон подвеска, к тому же является очень шумной во время работы. Поэтому необходимо использовать дополнительный слой шумоизоляции колесных арок авто.

Так же запрещено применять ее для легких грузовиков. Макферсон подвеска – это отличное цена-качество для легковых автомобилей среднего класса и кроссоверов.

Устройство и принцип работы

Рессорно-балансирная подвеска

МакФерсону удалось создать действительно превосходную конструкцию, которая активно применяется на транспортных средствах по сей день. Да, постепенно в схему вносили некоторые точечные изменения, но устройство и принцип функционирования элементов классической системы остались прежними. Чтобы разобраться в работе передней подвески МакФерсон, следует детальнее изучить её основные компоненты и выполняемые ими задачи. Здесь используется четыре основных элемента, которые и создают общую конструкцию. У задней подвески МакФерсон устройство схожее, но из-за более широкого распространения именно о переднем типе схемы идёт речь.

1. Подрамник. Схема начинается с подрамника, который выступает в качестве основного несущего элемента. Подрамником называют основу, к которой монтируются элементы рулевого механизма, опора поперечного рычага, а также стабилизатор, отвечающий за поперечную устойчивость. Подвеска МакФерсон предусматривает, что подрамник устанавливается на кузов с помощью сайлентблоков. Опоры выполнены из резинометаллических компонентов, что позволяет снизить уровень передачи вибраций и различного шума от дороги к кузову. Поперечные рычаги монтируются с использованием резиновых втулок. Рычаги фиксируются на подрамник с двух сторон. Двойное крепление обеспечивает максимальную жёсткость. С обратной стороны к рычагу присоединяют поворотный кулак.
2. Поворотный кулак. Является последним компонентов в системе рулевого управления, который обеспечивает возможность управлять колёсами транспортного средства. Также кулак выступает в роли основы, на которую запрессовывают колёсную ступицу. Поворотный механизм монтируется прямо на рулевую тягу с помощью шарнирных соединений. Верхняя часть устанавливается на стойку амортизатора, а нижнюю соединяют с поперечным рычагом.
3. Стойка амортизатора (или амортизационная стойка). Здесь соединяется пружина и амортизатор. Пружина, выполненная из металла, размещается равномерно по оси используемого амортизатора и монтируется на стойку. Чтобы менять характеристики упругости амортизационной пружины, около неё предусмотрен так называемый буфер сжатия. Фиксация осуществляется через нижнюю часть стойки к поворотному кулаку. Верхняя часть монтируется к брызговику. Для этого используется резиновая втулка.
4. Стабилизатор. Здесь речь идёт о стабилизаторе поперечной устойчивости. Механизм необходим для минимизации бокового наклона транспортного средства. Фиксация происходит с использованием пары опор на подрамнике. На концах стабилизатора устанавливаются стойки амортизатора с применением штанг с шарнирными наконечниками.

Примерно так выглядит классическая конструкция подвески типа МакФерсон, которая широко и повсеместно применяется в современном автомобилестроении. Если говорить о том, как работает подвеска МакФерсон, то здесь можно рассмотреть примерную схему функционирования. При проезде колеса транспортного средства по неровности, оно поднимается или опускается. В такой ситуации возникает нагрузка, которая воспринимается пружиной. В зависимости от типа неровности, пружина будет сжиматься или распрямляться. Параллельно с этим амортизаторная стойка будет удлиняться или сокращаться. Частично нагрузка передаётся непосредственно на сам корпус.

Пружина начинает выпрямляться, то есть постепенно её форма восстанавливается. За счёт этого происходит удлинение стойки. Возникающие колебания гасятся с помощью работавшего амортизатора. Тем самым сводится к минимуму вертикальное перемещение автомобильного кузова относительно дорожного покрытия. Когда водитель осуществляет манёвры, стойка вместе с кулаком и колесом поворачивается. Автомобиль тем самым меняет направление своего движения, в зависимости от поворота рулевого колеса.

В большинстве своём подвеска такого типа, названная в честь Эрла МакФерсона, используется для установки на транспортные средства с передним приводом, где двигатель располагается поперёк хода машины. Если сравнивать с обычной двухрычажной подвеской, у МакФерсон есть целый ряд объективных преимуществ. Но существуют и определённые недостатки, о которых также нужно обязательно знать.

Конструкция амортизационной стойки МакФерсон

Упругий и демпфирующий элементы подвески собраны в единую конструкцию – стойку. Амортизационная стойка состоит из:

• корпуса (с нижней чашкой пружины);
• амортизатора;
• пружины;
• верхней опоры.

стойка МакФерсон в разборе

Корпус используется для размещения в нем амортизатора. Демпфер помещается внутрь корпуса, на который накручивается гайка, удерживающая амортизатор. Корпус также используется для соединения стойки со ступицей колеса и для закрепления наконечника рулевой тяги.

Сверху на корпус с зафиксированным в нем амортизатором надета пружина. Причем она получается зажатой между двумя чашками – корпуса и верхней опоры. В сжатом состоянии ее удерживает шток амортизатора, проходящий через опору и зафиксированный гайкой.

Верхняя опора выступает в качестве элемента для соединения подвески с кузовом. Она фиксируется в специальных углублениях в колесных арках. Это позволило отказаться от использования верхнего рычага в подвеске. При этом сама стойка выступает в роли поворотного кулака, обеспечивающего поворот колеса. Для снижения трения в верхней опоре установлен подшипник, который позволяет стойке легко вращаться вокруг своей оси.

В нижней части амортизационная стойка крепится к кузову рычагами. На авто используются подвески МакФерсон с одним обычным рычагом (в виде штока с проушиной для сайлентблока с одной стороны и отверстиями для крепления шаровой опоры – с другой), А-образным, Г-образным или двумя рычагами, расположенными под углом друг к другу.

С кронштейном кузова нижний рычаг соединяется посредством сайлентблоков – резинотехнических элементов, обеспечивающих упругое соединение.

Со ступицей колеса нижний рычаг соединен шаровой опорой, обеспечивающей возможность стойке вращаться вокруг оси.

Подвеска МакФерсона подразумевает использование стабилизатора поперечной устойчивости. Причем это единственный элемент, соединяющий подвески колес одной оси. Этот стабилизатор имеет П-образную форму и в центральной части крепится к кузову (подрамнику). Своими концами стабилизатор соединен с элементами подвески. Причем на одних моделях он соединяется напрямую, в других же используется дополнительная стойка стабилизатора.

История вопроса

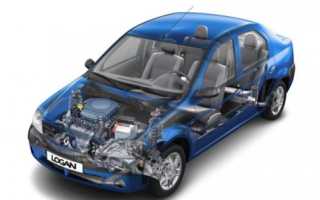

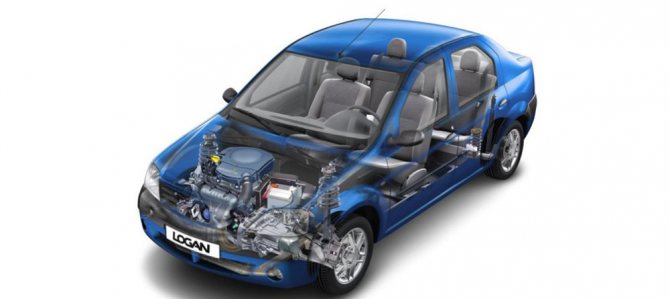

Рено Логан Передняя Подвеска Ремонт Своими РукамиРено логан передняя подвеска ремонт своими руками

Технологичная подвеска получила свое наименование благодаря изобретателю Эрлу МакФерсону, трудившемуся в компании Ford в 40-е годы XX века. Именно его разработка была впервые использована при создании серийной модели Ford Vedette в 1948 году.

Примечательно, что до этого инженер работал на автогиганта General Motors, однако, там его изобретения не оценили по достоинству и МакФерсон покинул компанию.

Известно, что подвески подобного типа, но без поперечного рычага использовались в автомобилестроении еще в 20-х годах XX века. Инженер итальянского концерна Fiat Гуидо Форнац даже запатентовал в 1925 году схему аналогичной подвески в США. А спустя почти пятнадцать лет американец МакФерсон существенно доработал знакомый механизм и воплотил его в металле.

Новая по тем временам система имела важный недостаток — ресурс телескопических стоек был невелик. Развитие ученой мысли привело к открытию более прочных сплавов, и проблема была решена. По планам изобретателя подвеска МакФерсон должна была применяться как в передней, так и в задней части авто, но после продолжительной дискуссии, более востребованной была признана традиционная схема. Аналогичный вариант подвески задних колес был использован в 1957 году при разработке модели Lotus Elite. В честь конструктора Колина Чепмена подвеска, устанавливаемая на заднюю ось, получила название Chapman.

Шесть МакФерсонов на выбор

Святая простота оказалась довольно востребованным товаром. Прошло только 50 лет с момента освоения конструкции самой коммерчески выгодной подвески, но уже сегодня можно говорить о том, что на каких машинах не устанавливалась бы конструкция, по ее вине ни один автомобиль не терпел фиаско на рынке. Даже самые бюджетные. В этом плане всех перекрыл Фиат, установив на модель Панда потрясающе экономичную конструкцию. На Панде даже нет рычага в полноценном понимании. Пружинная стойка с однотрубным амортизатором упирается сверху в кузов, а снизу ее держит торсионный стабилизатор поперечной устойчивости и малюсенький поворотный рычаг, который крепится к стойке элементарным болтом. Даже проще, чем в восьмерке. В общем, за эти годы можно уже выделить шесть разновидностей подвесок МакФерсон. Поскольку инженеры названий им еще не дали, мы позволим себе придумать свою терминологию.

После Дженерал Моторз МакФерсон ушел работать в компанию Форд

Макферсон классический

Именно тот, который качал Форд Консул в 1949 году, похожий устанавливают на ВАЗ. Конструкцию отличает узкий нижний рычаг, который намертво жестко крепился к стабилизатору поперечной устойчивости. Одновременно и плюсы и минусы такой конструкции то, что стабилизатор слишком много на себя брал. Кроме своих основных функций, он служил еще дополнительным плечом нижнего рычага, не давая уходить машине в сторону при разгоне и торможении.

Макферсон с треугольным рычагом

Эта схема появилась в начале 70-х на автомобилях Кадетт Е. Прочный треугольный рычаг крепился не к кузову, а к подрамнику. Подрамник же висел на резиновых сайлент-блоках, поглощая все дорожные вибрации, делая переднюю подвеску максимально комфортной.

Немакферсон

Макферсон, но не совсем, поскольку короткая пружина устанавливалась отдельно от амортизатора. Амортизатор все так же упирался в чашку, приваренную к кузову на колесной арке. Такая предательская конструкция показала себя гораздо выносливее, чем настоящий Макферсон. 124-е и 201-е Мерседесы оборудовались именно такой конфигурацией, а Форд Транзит спрыгнул с такой конструкции только в 2001 году. Надежность обеспечивалась именно снижением нагрузки на верхнюю опорную часть, поэтому вы никогда не увидите Транзит с раздолбанной опорной частью в верхней чашке колесной арки.

Беспружинный

Как назвать этот МакФерсон, сказать тяжело, поскольку в нем напрочь отсутствуют пружины. Хитрые итальянцы применили вместо нее продольные торсионы на Фиат 130. Торсионы, кстати ждали и Жигули, если бы не главный конструктор МЗМА, который входил в состав комиссии по приемке Фиата. Он серьезно поскандалил с итальянцами по этому поводу и по поводу нижневального двигателя, который итальянцы хотели втюхать советским лопуховатым инженерам-приемщикам. Но дело не в этом, а в том, что и на Мерседесах Спринтер и Фольксвагенах ЛТ в 90-х применялся Макферсон такого типа, только с поперечной рессорой.

Американский Макферсон

Такая разновидность применяется только на задней подвеске. Здесь работают аж три рычага — один поперечный и два продольных. Практически на всех переднеприводных американцах 80-90-х годов стоит такая задняя подвеска, а за ними не отстают некоторые корейцы и японцы.

Макферсон Рено

Это однозначно правильное название, поскольку такая схема применяется только на этих французских автомобилях. Чтобы избежать всех недостатков макферсона по управляемости, которых предостаточно, французы применили шкворня. Такие, как на Волге. Только не тот резьбовой скрипящий кошмар, конструкция получилась более элегантной. Стойка здесь неповоротная, а колесо с кулаком поворачиваются, удерживаясь шаровыми опорами.

Проблема реализации возможностей

В 1982 году подвеску МакФерсон начали использовать на более дорогих автомобилях. К таковым можно смело относить Audi 100, Mercedes 124, актуальный модельный ряд от BMW и множество других авто. Несколько лет решение автопроизводителей было совершенно оправданным и логичным. Но постепенно подвеска переставала соответствовать актуальным тенденциям, начинала устаревать. Её технические характеристики уже не соответствовали новым тенденциям в разработке автомобилей. Для более новых и дорогих машин МакФерсон больше не подходила, поскольку не могла обеспечить нужное качество кинематики и достаточно плавный ход. Да и производители дорогих иномарок не нуждались в том, чтобы использовать дешёвые компоненты.

Хотя схема МакФерсон соответствовала своим прямым функциям, всё равно от неё начали постепенно отказываться. Но производители дешёвых автомобилей не стали исключать из своей конструкции эту подвеску, поскольку она идеально подходила по характеристикам и стоимости. Постепенно подвеску улучшали и модернизировали, но она так и осталась достоянием преимущественно бюджетного сегмента автомобилестроения.

Независимая ни от кого подвеска МакФерсон

Эрл МакФерсон был действительно талантливым инженером и пришел в Дженерал Моторз уже не с пустыми руками. Правда, многие его идеи отбраковывались руководством, как несоответствующие имиджу концерна. Простота — не всегда признак надежности и универсальности. Это же касается и подвески автомобиля. Концерн считал, что подвеска обязана быть комфортной, иметь хорошую управляемость. Стоимость подвески как в производстве, так и в обслуживании, не слишком волновала на тот момент Дженерал Моторз. В подвеске МакФерсона — все наоборот. Но обо всем по порядку.

Видеоурок об устройстве подвески

Десятилетиями доказывающая свою состоятельность, двухрычажная подвеска вполне устраивала большинство производителей и потребитель особенно не выставлял претензий к ней. Не будем описывать инженерные тонкости, скажем лишь, что стандартная двухрычажная независимая подвеска состоит из поворотного кулака с колесной ступицей, амортизатора с пружиной и двух разноплечих рычагов — верхнего и нижнего. Просто, ничего лишнего и крайне эффективно.

Плюсы подвески МакФерсон

Как мы уже сказали ранее, данная система имеет небольшие габариты. Отсюда стоит сделать вывод, что масса такой подвески в разы меньше, чем у любой другой. Таким образом, она идеально подходит для малолитражных автомобилей. Небольшой вес системы положительно сказывается на снижении расхода топлива.

Еще подвеска МакФерсон имеет большой запас прочности. Она довольно надежная. Здесь не так много соединительных участков и конструктивных элементов. Благодаря креплению к брызговикам и наличию стабилизатора, система снижает боковые и продольные крены. Следующий плюс – это низкая себестоимость и простота установки. Ввиду этого значительно уменьшается цена самого автомобиля.

Неоспоримым плюсом такой подвески является большой ресурс ее элементов. Так, наиболее «живучими» на наших дорогах являются рычаги. Они могут ходить до 200 тысяч километров. А заменить можно лишь сайлентблок (хотя на некоторых моделях рычаг меняется вместе с резиновой втулкой). Ступичные подшипники и шаровые имеют ресурс в 80 тысяч километров. Стойка может ходить до 120 и более тысяч. В плане стоимости ремонта, эта подвеска очень дешевая. Много деталей можно заменить и своими руками.

Еще один плюс – возможность самостоятельной диагностики. По характерному гулу на поворотах можно определить, что из строя вышел подшипник ступицы. Хруст при повороте свидетельствует о выходе из строя опорного подшипника стойки. А глухие стуки и раскачка кузова на скорости говорит об износе амортизатора. Люфт деталей можно проверить самостоятельно при помощи монтировки, имея в наличии смотровую яму.

Подвески МакФерсон достоинства и недостатки

В числе преимуществ отмечаем:

• Недорогое производство подвесок. Работы по изготовлению деталей просты. Это позволяет снизить стоимость производства.
• Компактность. Агрегат имеет относительно малые размеры, позволяющие реализовать поперечное расположение мотора и трансмиссии в подкапотном пространстве машины.
• Небольшой вес. Общий вес элементов ниже по сравнению с системой на двух рычагах.

К недостаткам подвески относят:

• Худшие параметры кинематики. Ухудшение кинематических параметров движения связано с большим изменением развала колес. Ухудшаются управляемость, устойчивость автомобиля при совершении маневров.
• Передачу вибраций на кузов. Вибрации при езде по некачественному дорожному покрытию сильнее передаются на кузов автомобиля, чем при двойных поперечных рычагах.

Вот значимые достоинства и недостатки:

• Плюсы подвески — простота диагностики повреждений деталей и увеличенный ресурс верхних опор стоек за счет усиленных брызговиков.
• Минусы: частый выход из строя амортизаторных стоек, дорогой ремонт (при ремонте нужно снять всю подвеску, если нужно заменить деформированный компонент).

За счет относительной простоты устройства Макферсон применяют в качестве передней подвески легковых автомобилей бюджетного и среднего класса.

На гоночные, элитные модели автомобилей, машины бизнес-класса подвеску типа McPherson не ставят. Для авто в основном применяется агрегат на поперечных рычагах. Также невозможно использовать устройство на легких грузовиках и коммерческом транспорте, рамных внедорожниках, пикапах. В остальном никаких ограничений по использованию автомобильная подвеска McPherson не имеет. Её часто можно встретить в машинах популярных моделей.

Один из инженеров компании Форд Эрл МакФерсон в послевоенные годы предложил конструктивно новый вариант подвески, названный позднее его именем. Цель заключалась в снижении себестоимости при изготовлении составляющих деталей.

Но бытует мнение, что необходимость разработки подвески МакФерсон диктовалась идеями создания переднеприводных автомобилей. Чтобы ведущему колесу обеспечить вращение относительно вертикальной оси, требовалось освободить пространство для привода (ШРУС).

И вот, в свет вышла и применяется до сих пор независимая подвеска типа MacPherson, проявившая себя, как относительно надежная, ремонтопригодная и недорогая.

Плюсы и минусы подвески McPherson

Всякий механизм или компоновочная схема имеет свои сильные и слабые стороны. Данное обстоятельство в полной мере касается и спроектированной американским инженером МакФерсон подвески, она тоже имеет свои плюсы и минусы. Выбор типа данного узла в ходе опытно-конструкторских работ всегда является предметом компромисса между технологичностью, компактностью и кинематическими свойствами.

По общему мнению специалистов и отзывам автомобилистов подвеска МакФерсон обладает целым рядом положительных свойств. Перечень их довольно значительный и в числе прочих можно назвать следующие:

• Высокая технологичность конструкции и относительно небольшие затраты на разработку и изготовление. Обычно узел поступает на сборочный конвейер единым блоком, что значительно сокращает временные затраты.
• Небольшие габариты подвески в поперечном и продольном направлении относительно хода автомобиля.
• Значительный размер по вертикали позволяет обеспечивать необходимый ход подвески в широких пределах.
• Расстояние между опорными точками конструкции велико, что способствует снижению нагрузок на кузов автомобиля.
• Меньшая в сравнении с иными конструктивными схемами масса неподрессоренных узлов.
• Большой ресурс деталей подвески.

В силу рационального распределения усилий в подвеске нижний рычаг и шаровая опора не испытывают значительных нагрузок. Это обстоятельство увеличивает срок службы не только названных элементов, но и сайлент-блоков, и резинометаллических втулок.

Существенно упрощается определение неисправных узлов. В силу названных выше преимуществ подвеска McPherson получила большое распространение на автомобилях с приводом на передние колеса и расположенными поперек хода двигателями.

Недостатки

Конструктивная схема наряду с названными выше сильными сторонами имеет и целый ряд слабых мест. К числу недостатков подвески типа McPherson можно отнести следующие:

• Некоторое ухудшение кинематики особенно при значительных ходах элементов относительно кузова. При этом происходит изменение нормального положительного развала на отрицательный. Управляемость и устойчивость машины в таком случае ухудшается.
• Основная нагрузка от работы подвески приходится на брызговик моторного отсека, который приходится укреплять. Длительная эксплуатация на плохих дорогах может привести к его постепенному разрушению.
• Телескопическая стойка – амортизатор подвергается большим нагрузкам, что при длительных поездках по плохим дорогам приводить к выходу из строя нижнего клапана. Это, в свою очередь, влечет за собой повреждение опорной площадки на кузове, устранение которых требует специального оборудования при дорогостоящем ремонте.
• Высокая шумность подвески и сложности в нанесении звукоизолирующих покрытий.
• Сильное продольное раскачивание кузова автомобиля, которое возникает при торможении. Клевок плохо компенсируется подвеской, а в силу особенностей расположения поперечных рычагов он даже несколько усиливается.
• Большой диаметр штока стойки амортизатора вызывает соответствующее увеличение трения. Дополнительные усилия необходимые для преодоления сопротивления вызывает ухудшение реакции подвески на неровности дороги.

Указанные недостатки делают практически невозможным применение изобретенной МакФерсоном подвески в конструкциях следующих классов машин: гоночные и спорткары, грузовиках, внедорожниках, автомобилях с рамой.

До недавнего времени подвеска такого рода не использовалась на транспортных средствах с гидропневматической подвеской. Элементы конструкции просто негде было размещать. Проблема была решена только в 90-е годы прошлого века.

• Подвеска является недорогим механизмом при условии, что его собирают на основе готовых элементов на конкретном участке с дальнейшей установкой на транспортное средство.
• Компактность подвески дает возможность устанавливать ДВС, ориентированные на поперечное расположение в отсеке для мотора.
• Малое проявление инерционных сил, обусловленное значительной удаленностью основных узлов друг от друга.
• Быстрое понимание того, что шарнирные соединения изношены. Появляется характерное постукивание при движении по дороге с неровностями.
• В конструкции подвески заложен потенциал в плане дальнейшего совершенствования механизма.

Подвеска МакФерсон что это такое Плюсы и минусы

Подвеска МакФерсон (McPherson) — один из самых распространенных типов автомобильной подвески. В данной статье мы узнаем что такое подвеска МакФерсон, ее основные плюсы и минусы, а также рассмотрим схему данной подвески.

Основным конструкционным элементом подвески является амортизационная стойка

, из-за чего она также получила название «качающаяся свеча». «Свечная подвеска» преимущественно используется для передних колес. Использование подвески Макферсона позволило разместить двигатель и коробку передач в подкапотном пространстве поперечно и обусловило её широчайшее использование в современном переднеприводном автомобилестроении.

Подвеска МакФерсон состоит из:

подрамник поперечный рычаг поворотный кулак амортизаторная стойка стабилизатор поперечной устойчивости

Схема подвески МакФерсон

Большинство модификаций МакФерсон включают такие конструкционные элементы: стабилизатор поперечной устойчивости, амортизационную стойку, поворотный кулак, поперечный рычаг и подрамник. Также возможно использование торсиона в качестве упругого элемента.

Основным несущим элементом подвески является подрамник.

Его крепление к кузову автомобиля выполняется с помощью сайлентблоков. Применение резинометаллических опор позволяет уменьшить шум и передачу вибрации на кузов. Подрамник выступает основой для крепления рулевого механизма, опор поперечного рычага и стабилизатора поперечной устойчивости.

С двух сторон с помощью резиновых втулок к подрамнику крепятся поперечные рычаги

правого и левого колес. Крепление рычагов двойное, что придает конструкции жесткость в продольном направлении. К другому концу поперечного рычага через шаровую опору крепится поворотный кулак.

Поворотный кулак

посредством шарнирного соединения крепится к рулевой тяге, обеспечивая поворот колеса. Верхняя часть поворотного кулака закреплена на амортизационной стойке, а нижняя соединена с поперечным рычагом. Также в нем размещены тормозной суппорт и подшипниковый узел.

Амортизационная стойка

включает пружину и амортизатор, соосно расположенные с
буфером сжатия
. Верхняя часть стойки с помощью резиновой втулки крепится к брызговику крыла, нижняя соединяется с поворотным кулаком. Некоторые авто производители разъединяют пружину и амортизатор на два конструктивных элемента.

Стабилизатор поперечной устойчивости предназначен для снижения боковых кренов автомобиля. Стабилизатор крепится к подрамнику посредством двух опор. Концы стабилизатора шарнирным креплением соединяются с амортизационными стойками.

Преимущества и плюсы подвески МакФерсон:

менее затратная при производстве в сравнении с исполнением подвески на двойных поперечных рычагах относительно компактная меньшая неподрессоренная масса значительный ресурс верхней опоры стойки, представляющей собою упорный подшипник качения легкая диагностика неисправностей вследствие наличия чётких симптомов износа

Недостатки и минусы подвески МакФерсон:

сравнительно с подвеской на двух продольных или поперечных рычагах, параметры кинематики несколько хуже необходимость усиления брызговика крыла работа подвески «на пробой» и езда по плохим дорогам приводит к образованию усталостных трещин в точках крепления стоек на брызговике крыла частый выход из строя амортизационных стоек с необходимостью трудоемкой и дорогостоящей их замены передача дорожных шумов на кузов и в салон относительно меньшая компенсация «клевка» (продольного крена) при торможении

В целом, недостатки подвески ограничивают возможность её применения. Так, несмотря на преимущество в стоимости изготовления, из-за некоторого ухудшения кинематики её практически не устанавливают в дорогостоящих и гоночных моделях авто. Большие нагрузки в зоне крепления стойки и связанный с ними быстрый износ конструкции не позволяет использовать МакФерсон в качестве независимой подвески в легких грузовых автомобилях.

Из-за этих недостатков часть отказалась от использования МакФерсона, продолжая совершенствовать подвеску на двойных поперечных рычагах. Вместе с тем, конструкционные преимущества и дешевизна изготовления сделали МакФерсон самым распространенным типом подвески для бюджетных автомобилей.

Составные элементы подвески

Как и все иные типы, подвеска типа МакФерсон включает в себя три основных составляющих:

• упругая;
• демпфирующая;
• направляющая.

Особенность стоек МакФерсон заключается в компоновке этих составляющих.

В качестве упругих элементов на этой подвеске используются винтовые пружины. Эти элементы принимают на себя колебания, полученные от колеса. Демпферами выступают масляные и газомасляные амортизаторы. В их задачу входит гашение колебаний пружины. В роли направляющих используются поперечные рычаги. Они обеспечивают крепление амортизационной стойки к кузову авто в нижней ее части.
