Клиренсом принято называть величину дорожного просвета автомобиля, расстояние от его наинизшей точки к дорожному покрытию. Этот параметр для «понимающих» имеет большое значение, после главных характеристик машины (объем двигателя, мощность, расход топлива л/100 км и т. д.).

Размер дорожного просвета автомобиля особенно важно знать нашим автомобилистам, это и неудивительно, учитывая состояние российских дорог. Нередко после покупки автомобиля владельцы сталкиваются с проблемой маленького клиренса, в результате начинают думать о том как продать автомобиль или о том, как увеличить дорожный просвет. Сегодня я попытаюсь помочь вам решить проблему связанную с клиренсом и расскажу о способах, которые позволяют увеличить дорожный просвет.

Что такое клиренс (дорожный просвет)

Для начала стоит сказать, что многие водители путают понятие клиренса (дорожного просвета) и расстояние от порогов автомобиля до поверхности дороги. Клиренсом называют расстояние от самой нижней точки на днище автомобиля до поверхности дороги. Этой точкой совсем не обязательно являются пороги машины.

У большинства автомобилей самая нижняя точка на днище располагается спереди, это могут быть элементы передней подвески или поддон защиты картера двигателя (если он есть) и КПП. Изредка самой нижней точкой могут быть редуктор на переднем или заднем мосту, или элементы задней подвески.

Способы увеличить клиренс автомобиля существуют разные, среди них есть совсем простые и не затратные для водителя, а есть и такие, которые потребуют серьёзного вмешательства в подвеску машины и заметных расходов. Рассмотрим эти способы в порядке возрастания трудозатрат и стоимости для водителя.

Так же нужно отметить, что любой способ увеличить клиренс машины имеет ряд существенных недостатков, которые нужно учитывать, прежде чем решиться поднимать автомобиль.

Поднимаем подвеску. Дешевый и быстрый способ (ПРОСТАВКИ ПРУЖИН)

Проставки для увеличения клиренса своими руками.

Понятие клиренса и зачем его увеличивать

С технической точки зрения дорожный просвет, он же — клиренс, — это расстояние от верха дорожного покрытия до самой нижней точки элементов кузова. Но дело в том, что ниже уровня днища выступают другие детали и части агрегатов:

• трубы выхлопного тракта;
• карданный вал с подвесным подшипником;
• передний обвес;
• масляный картер мотора.

Именно эти элементы получают повреждения от ударов о препятствия, возвышающиеся над уровнем дорожного полотна (например, при движении по колее).

Совет. Наиболее низкой точкой автомобиля принято считать поддон картера двигателя либо его защиту из металлического листа. Если вы хотите измерить клиренс своего автомобиля, то лучше начать именно с этой точки.

Замер выполняется с помощью обычной линейки или рулетки при условии, что машина стоит на ровной площадке. Чтобы не испачкаться, положите на асфальт старую куртку, опуститесь на неё и загляните под автомобиль. Если защита поддона не выступает ниже «бороды» переднего бампера, то замер можете делать по обвесу, в противном случае фиксируйте дорожный просвет по картеру. Периодическая проверка этого параметра позволит определить степень усадки передних пружин в процессе эксплуатации авто.

Увеличение клиренса — процедура довольно популярная у владельцев иностранных легковых автомобилей с малым дорожным просветом — от 130 до 150 мм. Будучи новыми, эти машины как-то справляются с ездой по городу, но спустя несколько лет начинают цепляться бампером за выступы на дороге. Это одна из причин поднятия машины, но есть и другие:

• чрезмерный износ и усадка пружин;
• некоторые способы наращивания клиренса обходятся дешевле, чем покупка новых элементов подвески;
• когда авто постоянно эксплуатируется с полной загрузкой по плохим дорогам либо тянет гружёный прицеп.

Справка. Оптимальную величину клиренса можно определить по российским ВАЗовским моделям — 170 мм под двигателем. Этого достаточно для езды в городских условиях и по трассе. Чтобы уверенно двигаться по просёлку и грунтовке, нужен дорожный просвет 190 мм и более.

Что такое клиренс — видео

Самый недорогой способ поднять машину

Один из самых простых способов поднять свой автомобиль – это установить на него покрышки чуть большего размера, чем штатные.

К примеру, вместо штатных шин 195/60R15 устанавливаем шины 195/65R15. В маркировке этой размерности покрышек профиль шины (её высота) задана в процентах от ширины (195мм) и составляет следующие величины:

• Шины размера 195/60/R15 имеют высоту 117мм (60% от 195мм);
• Шины 195/65 имеют высоту 126,7мм (65% от 195 мм);

Здесь разница в высоте этих двух покрышек составляет 1см, то есть, простой заменой размерности покрышек можно поднять свой автомобиль на 1-2 см. Если же поэкспериментировать с подбором не только шин, но и дисков, то к штатному клиренсу можно добавить ещё 1-2 см.

Недостатки: Установка нештатных шин большего размера на автомобиль влечёт за собой не только увеличение дорожного просвета, но и целый ряд недостатков:

• Автомобиль станет разгоняться неохотнее (диаметр колеса становится больше, двигателю сложнее крутить колесо);
• Расход топлива может заметно вырасти (двигателю сложнее крутить увеличенные колёса, чем более динамична езда с такими колёсами – тем более заметен перерасход топлива);
• Спидометр будет показывать скорость меньше, чем есть на самом деле (датчик спидометра считывает частоту оборотов колеса, при большем диаметре колеса машина проходит больший путь, чем тот, на который настроен спидометр);
• Одометр машины будет показывать меньший пробег (датчик одометра считает количество оборотов колеса, при большем диаметре машина проедет больший путь)

Так же нужно сказать, что не стоит слишком увлекаться и выбирать покрышки сразу на несколько размеров больше штатных, так как слишком большие колёса могут навредить самому автомобилю. Например, могут начать тереться о колёсные арки на неровностях дороги или цепляться за передние крылья в поворотах, не говоря уже о повышенных нагрузках на подвеску машины. Максимум стоит брать колёса на 1-2 «размера» больше штатных.

Этот способ самый оптимальный в том случае, если автовладельцу требуется поднять машину временно, к примеру, только на зиму. Тогда летом, установив шины штатного размера, автовладелец снова возвращает автомобилю его штатные параметры.

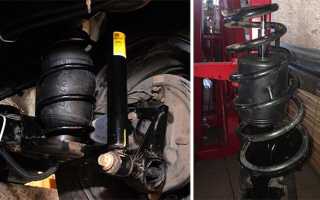

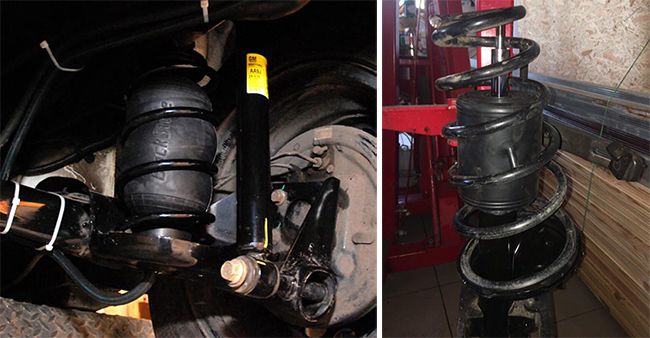

Пневмобаллоны в пружины

Еще одним методом увеличения дорожного просвета является установка во внутреннюю часть пружины так называемых пневмобаллонов (или как их еще называют пневмоподушек или пневмохелперов). Конструктивно они представляют собой герметичные цилиндрические емкости с воздушным штуцером. Как быстро, а главное достаточно просто установить такие приспособления в заднюю подвеску легкового автомобиля, вы узнаете из представленного ниже видео:

По утверждению производителей такая модернизация автомобиля, не только позволяет увеличить клиренс (а также регулировать его в зависимости от загрузки), но и не вносит изменений в конструкцию транспортного средства (это позволяет сохранить официальную гарантию).

Для информации! В настоящее время можно приобрести пневмобаллоны как для задних пружин, так и для передних стоек с подвеской типа «Макферсон».

Увеличиваем дорожный просвет проставками в подвеске

Проставки для увеличения клиренса – один из самых популярных способов поднять свой автомобиль. Этот способ сравнительно недорог, но уже требует вмешательства в подвеску машины, для чего необходимо наличие некоторых навыков (если их нет – лучше довериться автосервису).

Проставки бывают двух видов:

• Проставки, которые вставляются в саму пружину и не позволяют 1-2 виткам пружины сжиматься, называются «межвитковые»
• Проставки, которые устанавливаются под чашки стоек подвески и позволяют поднять весь кузов автомобиля над его подвеской (и над дорогой)

Стоимость межвитковых проставок сравнительно невысока и их установка занимает не так много времени (автовладельцам с опытом ремонта даже вполне под силу выполнить эту процедуру самостоятельно). Межвитковые проставки бывают пластиковые, алюминиевые и полиуретановые.

Недостатки: Из-за ограничения работы витков пружины подвеска автомобиля становится гораздо более жёсткой, длина хода амортизатора увеличивается, а управляемость автомобиля может ухудшиться (расплата за повышенный клиренс). Так же витки пружин в местах соприкосновения с проставками могут испытывать повышенную нагрузку, из-за чего есть риск их поломки. После процедуры необходимо выставить правильные углы схождения-развала.

Большой плюс в установке межвитковых проставок заключается в том, что их стоимость сравнительно невысока, а монтаж достаточно прост. Автовладелец может установить их, что называется, «для пробы», чтобы на себе прочувствовать что значит ездить на автомобиле с увеличенным клиренсом. Если поведение автомобиля ему не понравится — он может их удалить в любой момент.

К примеру, межвитковые проставки от немецкого производителя со скидкой можно заказать здесь >>>

Проставки от другого немецкого бренда, выпускающего свою продукцию в России, можно заказать здесь >>>

Что касается проставок, устанавливающихся под чашку подвески машины, то они подразумевают уже достаточно большой объём работы с подвеской. Для их монтажа каждую стойку необходимо демонтировать и установить обратно, уже вместе с проставкой. Подобные работы подразумевают наличие подъёмника, поэтому устанавливать такие проставки лучше всего в автосервисе.

Увеличение клиренса с помощью проставок под чашку стойки подвески – это один из самых недорогих, но в то же время оптимальных способов поднять автомобиль, так как подвеска машины будет работать в штатном режиме, а весь кузов приподнимается на несколько сантиметров над подвеской (и над дорогой). Тем не менее, и этот способ не лишён недостатков.

Недостатки: Приподнятый над подвеской кузов автомобиля смещает общий центр тяжести машины вверх, что, при неблагоприятных обстоятельствах, может привести к серьёзной аварии с опрокидыванием машины. При увеличенном таким способом клиренсе водителю не стоит сильно нагружать багажник на крыше машины, а так же испытывать пределы возможностей машины быстрой и агрессивной ездой. После процедуры необходимо выставить правильные углы схождения-развала.

Модернизация передней подвески своими руками

Процедура замены пружин и добавления проставок условно делится на несколько этапов:

1. Подготовка инструментария.
2. Разборка подвески со снятием передней стойки.
3. Подбор и покупка деталей для тюнинга.
4. Монтаж пружин и проставок, обратная сборка.
5. Корректировка углов развала — схождения колёс.

Если вы приобрели автомобиль с рук, рекомендуется соблюдать именно такую последовательность. Не стоит закупать детали, не разобрав механизма подвески, и не увидев, что там стоит на данный момент. Предыдущий хозяин авто тоже мог подложить повышающие кузов элементы, чтобы не менять просевшие пружины, тогда заранее купленные детали окажутся ненужными и вы напрасно потратите деньги.

Стандартные проставки под пружинами имеют высоту около 2 см

Другое дело, когда автомобиль куплен в салоне и вы знаете, что постороннего вмешательства в конструкцию не было. Тогда покупайте комплект проставок заблаговременно.

Какой понадобится инструмент, чтобы сделать высокий клиренс

Из специальных приспособлений вам потребуется съёмник, предназначенный для выдавливания шаровых пальцев рулевых тяг, и стяжки для пружин в виде шпилек с захватами. То и другое продаётся за небольшие деньги и вполне пригодится в будущем, если вы привыкли ремонтировать машину своими руками. Список остальных инструментов выглядит так:

• набор рожковых ключей и головок с воротком, оснащённым трещоткой;
• баллонный ключ и домкрат для снятия колёс;
• противооткатные упоры;
• обычный слесарный инструментарий — молоток, различные отвёртки, бронзовые наставки и пассатижи;
• перчатки матерчатые и ветошь.

Разновидности съёмников для выпрессовки шаровых пальцев

Совет. Не стоит игнорировать перчатки и работать голыми руками при разборке ходовой части авто. Испачкать их грязью и смазкой не страшно, куда неприятнее сбить руки при ослаблении гаек и срыве ключей.

Стяжки для сжатия пружин

Порядок разборки

Первым делом подложите под задние колёса машины упоры, откройте капот и установите домкрат. Затем открутите и снимите одно из передних колёс, а дальше действуйте по такому алгоритму:

1. Ослабьте гайки крепления верхней части амортизатора, находящиеся по кругу от выглядывающего штока (обычно 3 шт.), но до конца их не откручивайте. Если последний прикрыт защитным колпачком, снимите его.
2. Удерживая шток за грани на конце, отверните основную гайку, прижимающую его к стакану.
3. Разберите узел крепления стойки к поворотному кулаку, открутив гайки и выбив болты через бронзовую наставку.
4. Отверните гайку, удерживающую шаровой палец рулевой тяги, предварительно вытащив фиксирующий шплинт (если он есть). Наденьте съёмник и выдавите наконечник тяги из гнезда.
5. Теперь стойка висит на 3 верхних гайках, которые вы ослабили изначально. Открутите их и вытащите весь узел в сборе.

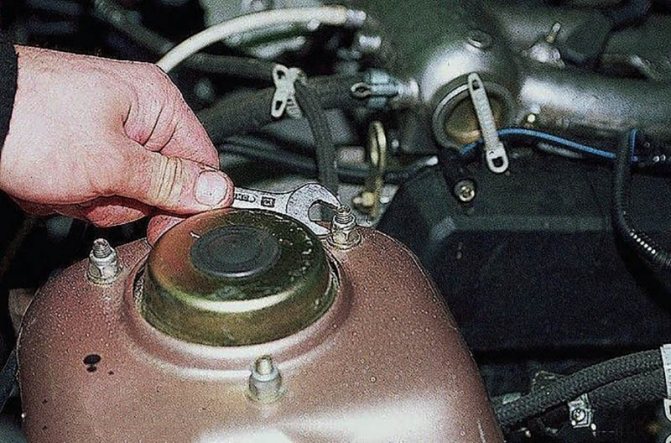

Первым делом откручиваются болты верхней опоры стойки

Примечание. Если к стойке прикреплена трубка с тормозной жидкостью, как это сделано на российских переднеприводных ВАЗах, то её тоже нужно аккуратно отсоединить и отодвинуть в сторону.

После демонтажа остаётся высвободить пружину, для чего сожмите её стяжками и открутите гайку, удерживающую опорный подшипник. После этого снимите пружину со штатными наставками, чтобы взять с собой в магазин для сравнения с новыми деталями.

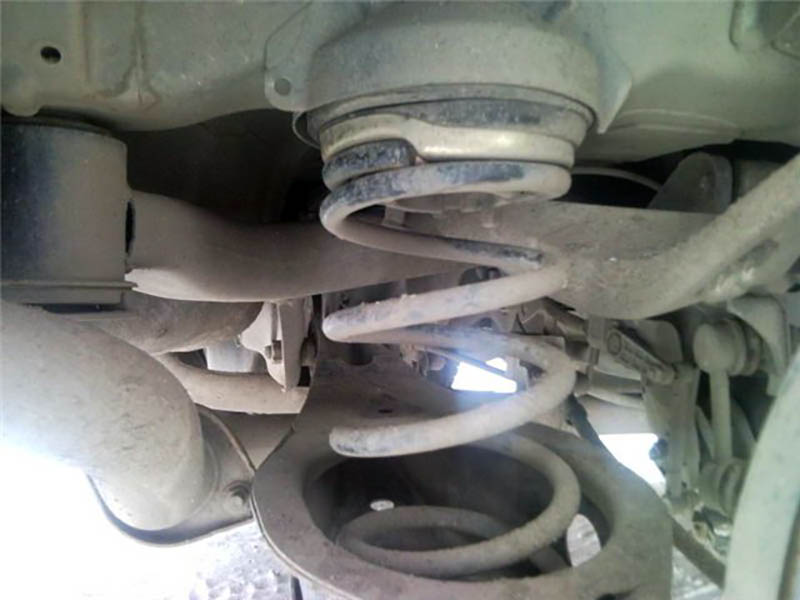

Чтобы разобрать узел, нужно стянуть пружину

Рекомендуем: Схема подключения сабвуфера в машине

Если конструкция передней подвески вашего автомобиля многорычажная, то алгоритм разборки меняется. Наконечник рулевой тяги выпрессовывать не нужно, а первым делом откручивается нижнее крепление амортизатора. Дальше действуйте так:

1. Подложите под нижний рычаг деревянную колодку или другую опору и опустите домкрат.
2. Открутите палец нижней шаровой опоры и выдавите её съёмником из проушины на ступице. При необходимости приподнимите домкрат.
3. Отсоедините от нижнего рычага конец стабилизатора поперечной устойчивости.
4. Стяжками сожмите пружину, поднимите домкрат и вытащите её из стакана. Оттуда же извлеките штатную проставку.

Схема передней подвески с 2 рычагами

Фото разборки передней подвески

Шаровой палец выдавливается съёмником Стойка вынимается вместе с пружиной Гайка шарового пальца рулевой тяги После откручивания нижних болтов ступица отделяется от стойки Гайку верхнего крепления надо крутить, придерживая шток Внизу стойка держится на 2 болтах

Выбор элементов для поднятия авто

Как правило, для увеличения клиренса подбираются ремонтные пружины, чья высота больше на 1 виток. Это даст прирост дорожного просвета 3—5 см, чего вполне достаточно легковому автомобилю. Есть и другие варианты:

• выбрать пружины повышенной жёсткости, чтобы машина «не садилась» при загрузке плюс проставки высотой 30 мм;
• купить комплект проставок вместе с усиленными верхними опорами;
• использовать штатную пружину с межвитковыми и поднимающими проставками.

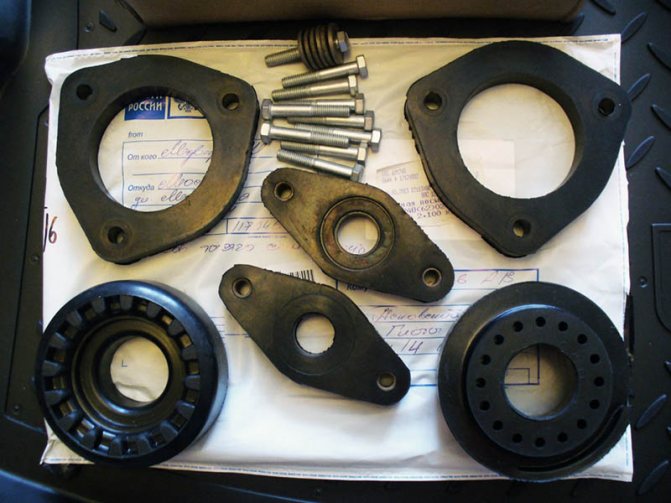

Комплект резиновых проставок

Можно применять каждый вариант по отдельности либо в комбинации, главное, — не выходить за пределы 50 мм. А некоторым автомобилям, чей просвет над дорогой и так неплохой, достаточно поднятия 30 мм. Сами проставки изготавливаются из таких материалов:

1. Детали из резины отличаются низкой ценой, но их срок службы ограничен, поэтому наставки придётся периодически менять.
2. Полиуретановые изделия прочнее резиновых, но и по стоимости дороже.
3. Лёгкие проставки из алюминия практически вечны, их хватит на весь срок службы авто.

Наставки из полиуретана

Важный момент. Вместе с элементами усиления пружин не забудьте приобрести приспособления для удлинения амортизаторов, иначе их рабочего хода не хватит для гашения колебаний приподнятого кузова. Постоянно находясь в крайнем раскрытом положении, шток разбивает верхнюю часть корпуса амортизатора, отчего последний выходит из строя.

Алюминиевые проставки

Как увеличить: установка новых деталей и сборка

Чтобы поставить элементы, которые вы приобрели для наращивания клиренса автомобиля, нужно действовать в обратной последовательности. Переставьте стяжки на новую пружину, сожмите её и соберите стойку, установив усиленные проставки вместо штатных. При необходимости смонтируйте приспособления для удлинения амортизаторов. Старайтесь чётко и без перекосов вставлять детали на свои места, чтобы высота кузова над землёй оставалась одинаковой в разных точках и не возникало скрипов от неправильно повёрнутых в гнёздах резинок.

Сборка передней стойки с проставками

Совет. Перед монтажом новую пружину стяните приспособлениями, ориентируясь на длину старого элемента. Тогда она свободно встанет на своё место.

Узел в сборе с алюминиевой наставкой

Рекомендуем: Кенгурятник для авто своими руками

Пользуясь моментом, пока узел разобран, проверьте техническое состояние остальных деталей — подшипников, резиновых втулок и пальцев шаровых опор или наконечников рулевых тяг. Перед установкой верхний опорный подшипник стойки рекомендуется смазать. Премудростей здесь никаких нет, просто собирайте автомобиль в обратном порядке. По окончании обязательно посетите станцию технического обслуживания и откорректируйте развал — схождение, иначе боковой износ скатов неизбежен.

Применение проставок — видео

Увеличиваем дорожный просвет заменой подвески

Заметно более дорогой способ поднять автомобиль – это заменить пружины подвески. Чтобы машина стала выше, необходимо подобрать более жёсткие пружины, чем штатные, либо более длинные. Жёсткость пружин указывается в их маркировке, так же как и их длина.

При замене пружин необходимо обеспечить правильную работу амортизаторов, для чего нужны специальные приспособления которые удлиняют места их крепления, либо заменить амортизаторы на более длинные. Штатные амортизаторы не смогут нормально работать с приподнятым над дорогой кузовом машины и быстро выйдут из строя.

Недостатки: Установка нештатных пружин и амортизаторов заставляет подвеску автомобиля работать в предельно допустимых режимах, либо вообще в непредусмотренных для безопасного движения. После процедуры необходимо выставить правильные углы схождения-развала.

Влияние на поведение автомобиля

Инженеры — разработчики конструкции автомобиля рассчитывают все параметры таким образом, чтобы обеспечить нужные характеристики. Поэтому спорткары и подобные типы машин максимально «прижаты» к поверхности дороги, что необходимо для устойчивости и управляемости на высокой скорости. Внедорожники, не рассчитанные на слишком быструю езду, подняты над полотном, поскольку их главная задача — успешно преодолевать препятствия в условиях плохих дорог либо их полном отсутствии.

Всё дело в центре тяжести авто, поднимающемся вместе с кузовом при увеличении клиренса, что ведёт к таким последствиям:

1. Управляемость автомобилем снижается вместе с ростом скорости.
2. Авто сильнее кренится в поворотах, возрастает тормозной путь.
3. Увеличивается потребление топлива.
4. Во время движения поток воздуха в пространстве под машиной усиливается. Чем выше скорость, тем хуже становится сцепление колёс с асфальтом.

Совет. Ухудшения ездовых качеств останутся почти незаметными, если вы грамотно выполните работы по наращиванию клиренса. Обычный легковой автомобиль нельзя поднимать без последствий выше, чем на 5 см.

Что означает увеличение дорожного просвета

Каждому автовладельцу, планирующему увеличение клиренса своего автомобиля, необходимо понимать, что изменение дорожного просвета – это вмешательство в конструкцию машины, влекущее серьёзные последствия.

Повышенный клиренс изменяет центр тяжести автомобиля и заложенные на заводе – производителе параметры, напрямую влияющие на безопасность движения, такие как устойчивость в поворотах и управляемость автомобиля (не говоря уже о снижении комфорта при движении).

Безопасную езду на автомобиле с увеличенным клиренсом никто гарантировать не может, и в случае аварии и судебных разбирательств, вмешательство в конструкцию автомобиля может стать тем обстоятельством, которое будет играть против его водителя. Тем не менее, большинство водителей, кто решается увеличить дорожный просвет своего автомобиля, вполне осознают эти риски и сознательно идут на них.

Чтобы избежать всех возможных рисков, связанных с вмешательством в конструкцию автомобиля, лучше всего не связываться с увеличением клиренса, а постараться рассмотреть для себя покупку автомобиля с высоким дорожным просветом, тем более, что вариантов таких машин сегодня немало.

Правда нужно оговориться, что не стоит верить тем характеристикам, что пишут о своих машинах заводы-производители, а всё проверять на практике:

Межвитковые вставки в пружины

Еще одним способом увеличения клиренса является монтаж вставок (или как еще их называют автобаферов) между витками пружин автомобиля. Используя данный метод, можно увеличить дорожный просвет в среднем на 2÷3 см. Для изготовления вставок применяют специальную резину или уретан. В зависимости от используемого материала и производителя цены на такие комплекты (из расчета установки на одну ось) варьируются в весьма широких пределах (от 300 до 4000 рублей). Конструктивно они бывают:

• цельнолитыми;
• с внутренними полостями;
• с отверстиями по окружности.

Порядок установки довольно прост:

• вывешиваем колесо с помощью домкрата так, чтобы пружина максимально растянулась и очищаем ее от грязи;
• смазываем вставку мыльным раствором (или машинным маслом) и устанавливаем ее между витками в середине пружины.

Единственным достоинством вышеописанного метода является простота установки автобаферов. Основным минусом является то, что центральный виток пружины «исключается» из нормальной работы, так как вставка не дает ему полностью сжаться. После монтажа таких приспособлений отдельные витки пружины работают под различной нагрузкой, а это в свою очередь может привести к сокращению ее срока службы. Поэтому такой способ увеличения дорожного просвета можно рекомендовать только как временную меру, когда пружины уже достаточно «просели» (вследствие чего клиренс значительно уменьшился), а времени (или денежных средств) на основательный ремонт подвески попросту нет. Утверждения же производителей (в частности немецкого Power Guard или южнокорейского TTC), что установка автобаферов значительно повышает комфорт езды; продлевает «жизнь» всей подвески в целом, значительно уменьшая расходы на ее техническое обслуживание; а также сокращает тормозной путь и улучшает управляемость ТС, являются, скорее всего, рекламным трюком. Уж больно много «чудесных» преобразований они обещают после установки четырех «резинок», вставленных в пружины автомобиля. Хотя решение о целесообразности их применения каждый автомобилист, естественно принимает самостоятельно.
