Перед заменой предохранителя необходимо определить и устранить причину перегорания предохранителя. Во избежание выхода из строя элементов системы управления двигателем нельзя устанавливать предохранители с увеличенным номиналом или самодельные. Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние предохранителя можно при помощи омметра. Полное описание предохранителей калины вы найдете ниже.
Где расположен монтажный блок реле и предохранителей Калины.

С левой стороны, за панелью управления наружным освещением.

1. Потянув за выступ на левой стороне панели приборов, открыва­ем крышку монтажного блока.

2. Вот и сам монтажный блок.

Чтобы по-лучше рассмотреть схему расположения предохранителей калины нажмите на изображении.

Назначение предохранителей калины расположенных в блоке салона автомобиля.

Монтажный блок предохранителей и реле: 1 — место установки реле включе­ния стеклоочистителя фар, K1; 2 — реле включения дальнего света фар, K7; 3 — реле включения звукового сигнала K8; 4 — реле включения стеклоподъемни­ков дверей калины, K2; 5 — место установки реле включения противотуманных фар, K9; 6 — реле стартера; 7 — реле вклю­чения обогрева заднего стекла, K10; 8 — дополнительное реле, K4; 9 — реле включения подогрева сидений, K11; 10 — реле включения указателей пово­рота и аварийной сигнализации, K5; 11 — место установки резервного реле калины, K12; 12 — реле включения стеклоочис­тителя и стеклоомывателя ветрового стекла, K6; 13 — пинцет для извлечения предохранителей и реле с маленьким кор­пусом; 14 — пинцет для извлечения реле; 15 — запасные предохранители; 16 — ме­сто установки предохранителя АБС, F28: 17 — предохранитель электроусилителя рулевого управления, F27; 18 — предох­ранители F1—F26

Расшифровка реле и предохранителей в основном блоке Лады Калины.

Указатели поворота (блок управления им­мобилайзером, щиток приборов, выклю­чатель аварийной сигнализации)

Погружной топливный насос «Лада-Калина», как и в других автомобилях необходим для подачи бензина в камеру сгорания ДВС. Насос активируется сразу при включении зажигания и поддерживает рабочее давление до тех пор, пока автомобиль не заглушат или не закончится топливо.Бензонасос является частью модуля, в состав которого входят регулятор давления топлива, который изменяет параметры подачи, когда водитель работает педалью акселератора. Также в составе модуля есть датчик, который отправляет данные на приборную панель, на указатель уровня топлива. Помимо этого конструкция топливного фильтра предусматривает наличие мелкоячеистой сеточки для грубой очистки топлива.

Производителем заявлен ресурс топливного насоса на Lada Kalina в 160 тысяч километров. Самая распространенная модель агрегата — погружной роторный бензонасос марки «Бош». В онлайн-магазинах такой доступен приблизительно за 2500 рублей.

Лада калина. Неожиданно и без предупреждения умер бензонасос.

Предохранители топливного насоса и вентилятора охлаждения двигателя Лада Калина

Замена сетки бензонасоса на Лада Калина, Приора , Гранта, ВАЗ 2110 … 2115

Устранение неисправности бензонасоса Калина

В случае корректной работы электрики, объектом пристального изучения остается топливный насос. Замена бензонасоса в сборе — это крайняя, и вовсе не обязательная, мера.

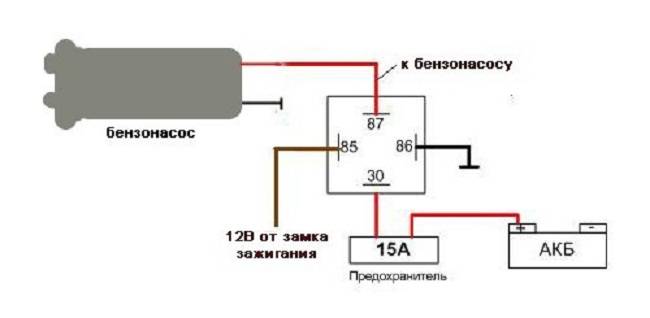

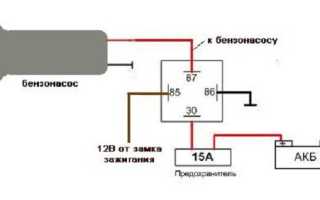

Электрическая схема подключения бензонасоса
Если топливный насос не включается при нормальной работе электрической сети, то снимите устройство, чтобы проверить бензонасос. Для проверки работоспособности бензонасоса необходимо снимать крышку, которая находится в задней части салона автомобиля, и доставать сам агрегат.

Если насос не качает или качает с перебоями, возможно необходима замена сетки бензонасоса Калина. Снимаем крышку, отсоединяем шланги и провода, с помощью отверток отжимаем стопорное кольцо и получаем доступ к насосу. Само устройство находится в бензобаке и забирает бензин непосредственно из емкости.

Регламентные работы, в которых была бы предусмотрена замена сеточки, не прописаны в инструкции по эксплуатации Лада Калина. Ремонт бензонасоса с целью замены сеточки следует обычно выполнять после 50 тыс. км пробега обязательно, так как топливо на российских заправках в основном низкого качества.

При демонтаже это можно оценить визуально, сеточка из белой превращается в грязно-бурую с вкраплением механических остатков металла, грязи и масла. На дне стакана при демонтаже можно увидеть твердые частицы неизвестного происхождения, которые могли попасть в бак только при заправке топлива.

Существует также мнение некоторых экспертов о возможности промывки сеточки без ее замены. Но принимая во внимание стоимость этой детали, которая не превышает 100 рублей, целесообразность промывки при довольно сложной процедуре снятия-установки бензонасоса подвергается большому сомнению.

Отдельно стоит указать на культуру проведения ремонтных работ: все детали после разбора должны быть очищены от грязи, посторонних примесей, тщательно промыты и установлены на прежнее место без применения излишней силы. При замене сеточки целесообразно заменить и фильтр тонкой очистки, который расположен в арке заднего правого колеса около поддомкратной чашки. Регламентные работы по замене фильтра предусмотрены при обслуживании через каждые 30 тыс. км пробега.

При прокачке бензина до форсунки на пути установлены еще 2 сетки для очистки топлива. Одна располагается перед регулятором давления топлива, и последний очистительный рубеж установлен перед входом в форсунку. Но до этих фильтров бензин поступает в свободном от грязи состоянии и диагностика неисправностей по этим барьерам практически не проводится, из-за малой вероятности необходимости замены.

Топливная система автомобиля Лада Калина представляет собой надежную и отлаженную комбинацию агрегатов, которые способны обеспечить бесперебойную работу машины в течение длительного периода времени при своевременном и правильном проведении профилактических работ. Они включают в себя обязательную замену фильтра тонкой очистки, через каждые 30 тыс. км и, крайне желательную, замену сеточки бензонасоса, примерно через 50 тыс. км.

tweet

назад Как можно снять руль на Калине

Вперед Устройство и ремонт генератора Калины

Тегибензонасос, замена, подключение, реле

Ваз 2110.Не работает,не включается Бензонасос.Причины неисправности

Признаки неисправностей

Есть несколько признаков, по которым можно определить, что не работает топливный насос «Калина»:

• автомобиль не заводится или практически сразу же глохнет;
• «Калина» при движении дергается;
• автомобиль не развивает максимальных оборотов;
• посторонние шумы или скрежет, доносящиеся из топливного бака.

Схожие симптомы наблюдаются также при засорении топливного фильтра. Поэтому перед тем как снять топливный насос на калине, сперва замените фильтрующий элемент. Если «симптомы» не исчезнут — ремонтируйте или меняйте топливный модуль.

Распространенные неисправности бензонасоса на «Калине»:

• перебои в электропитании агрегата: может выйти из строя реле бензонасоса. В этом случае отобразится диагностическая пиктограмма на приборной панели. Также нарушение электропитания может связано с неплотным соединением в блоке предохранителей;
• засор топливной системы: чаще всего возникает из-за плохого качества топлива, содержащего в себе мелкий мусор и примеси. К поломке бензонасоса ведет чрезмерное загрязнение фильтров грубой и тонкой очистки;
• загрязнение топливной форсунки: приводит к тому что автомобиль самопроизвольно глушится на холостом ходу.

Описанные выше виды неисправностей требуют замены бензонасоса. Единственный тип работ доступный автовладельцу — чистка фильтрующей сеточки.

Проверка бензонасоса Лада Приора

На Лада Приора реле бензонасоса и его предохранитель находятся в дополнительном монтажном блоке возле левой ноги переднего пассажира. Предохранитель имеет маркировку F3 (15А), а реле K2.

Первым делом проверяем предохранитель бензонасоса, и в случае необходимости заменяем его на аналогичный новый. Проверка проводки и самого бензонасоса выполняем таким же способом, как и на автомобилях Лада Калина и Лада Гранта (см. выше).

Напомним, не забывайте регулярно менять топливный фильтр.

Замена топливного насоса Калина

Перед заменой ознакомьтесь с эксплуатационным руководством, чтобы изучить расположение элемента топливной системы, специфику примыкающих топливных магистралей и виды крепежа. При работе важно следовать изложенному алгоритму, чтобы не нарушить функционирование системы подачи топлива. Повреждение топливопровода или неправильная сборка топливного модуля могут повлечь порчу мотора и даже возгорание автомобиля.

Для проведения работ автовладельцу потребуются:

• пассатижи;
• молоток;
• отвертки под плоский и крестовый шлиц.

Последовательность замены бензонасоса Lada Kalina

До начала работ нужно «обесточить» «Калину», скинув клеммы аккумулятора. Ремонтные процедуры должны проводиться вдали от огня и мест, где возможно высекание искры.

1. Демонтируем заднее сиденье и обшивку пола;

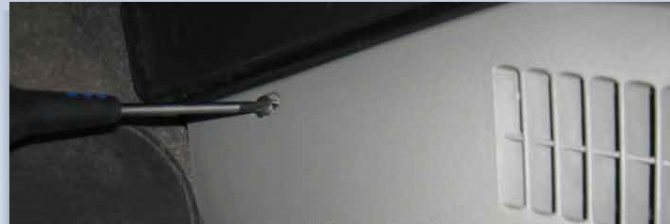

2. Под сиденьем расположена крышка топливного бака, закрепленная 4-мя «крестовыми» болтами. Откручиваем;

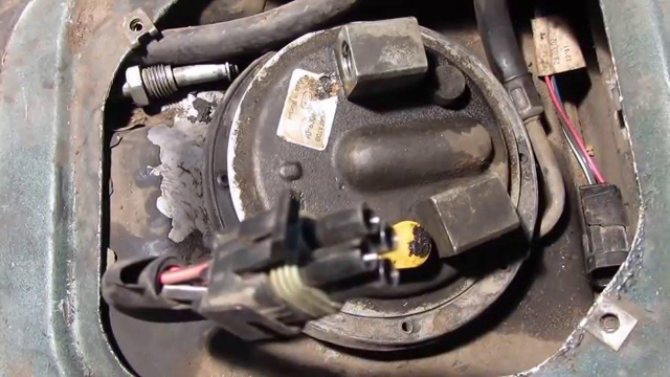

3. Теперь у автовладельца есть доступ к верхней крышке бензонасоса;



4. Теперь требуется «отцепить» от насоса все штекеры и штуцеры. Для удаления штекера питания нужно отжать фиксатор вверх, а штекер потянуть в сторону. Сам штекер питания находится с левой стороны крышки бензонасоса;
5. Для извлечения штуцеров необходимо пользоваться пассатижами. Стопорный фиксатор отжимается рукой, после чего сам штуцер вынимается пассатижами. Главное не перепутать штуцеры: на верхнем фиксатор зеленого цвета, на нижнем — металлического;
6. После демонтажа штуцеров максимально очищаем крышку бензонасоса — грязь не попадет в бензобак;

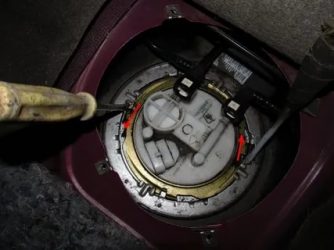

7. Демонтаж фиксирующего кольца крышки бензонасоса: берем плоскую отвертку, приставляем к контуру кольца и несильно простукиваем молотком так, чтобы кольцо двигалось по часовой стрелке. Фиксатор должен выскочить — крышка будет доступна;
8. Открываем крышку, аккуратно тянем насос вверх, чтобы не повредить примыкающие элементы. Дополнительно смотрим, чтобы в бак не попал песок;
9. Берем новый насос, аккуратно погружаем в технологическое отверстие. Крепим крышку. Далее сборка осуществляется в обратном порядке.

После ремонта нужно завести «Калину», проехать несколько минут. Во время работы необходимо проконтролировать работу ДВС в разных диапазонах оборотов, на холостом ходу; также требуется быть внимательным к различным шумам в топливном баке.

Лада Калина замена бензонасоса

Устойчивость работы силовой установки в автомобиле достигается за счет корректного функционирования большинства узлов. В числе наиболее важных механизмов значится топливная система. Данное утверждение также справедливо для отечественной модели бюджетного сегмента Лада Калина. В узле топливоподачи рассматриваемого нами авто одним из главных компонентов фигурирует бензонасос.

Он призван обеспечить бесперебойное снабжение топливной рампы бензином в достаточном количестве и с заданной величиной давления. Далее топливо подается к впускным клапанам, расположенным в коллекторе. Это осуществляется посредством форсунок. Затем «факел» распыленного топлива смешивается с воздухом, образуя смесь в требуемой пропорции (регулируется с помощью ЭБУ), которая направляется в камеры цилиндров для сжигания.

Однако случается так, что насос не качает. Поэтому многих автовладельцев интересует, как проверить его и как снять.

Какие основные преимущества и негативные стороны насоса?

Первоначально конструктивные особенности указанного узла покажутся простыми. Однако чтобы детально уяснить принцип функционирования агрегата, потребуется перейти к разъяснению следующих аспектов.

Ситуация интересна в том, что бак для топлива в Лада Калина помещен разработчиками под днищем в кормовой части авто. С топливной рампой под капотом он связан посредством магистралей. Для возможности подачи бензина с заданным параметром давления потребуется эффективный и высокопроизводительный бензонасос.

Главной особенностью этого узла является то, что он функционирует на электрическом приводе. Это позволяет насосу не только эффективно подавать топливо к элементам системы впрыска, но и обладать завидной надежностью.

Основными преимуществами насосного агрегата топливной системы принято считать:

• своевременное обеспечение элементов впрыска потребным объемом топлива вне зависимости от режима работы мотора;
• простой конструктив и приличный ресурс;
• высокая безопасность, ведь бензонасос перестает функционировать вслед за остановкой двигателя.

Далее рассмотрим основные недостатки, которыми обзавелся данный узел:

1. шумность во время функционирования;
2. потребность в постоянном охлаждении;
3. чувствительность к качественным показателям топлива.

Именно применение некондиционного бензина в комплексе с несвоевременностью замены фильтра может гарантированно повлечь выход из строя этого дорогостоящего агрегата. Бывает такая ситуация, когда мотор не качает. В данном случае, надо знать, как проверить его и в случае необходимости, как снять.

Регулировка сцепления Лада Гранта

Подшипник задней ступицы Лада Гранта

Объем топливного бака Лада Гранта

Необходимость очистки топлива

Для предотвращения неисправности насосного узла в Лада Калина требуется приобретать топлива только у проверенных поставщиков, а также своевременно склоняться к замене фильтрующего элемента системы.

Примеси подлежат фильтрации не только посредством указанного расходного компонента. Они также нейтрализуются:

• в сетке, расположенной на всасывающем патрубке насосного узла;
• в фильтрующем модуле для тонкой очистки топлива, который «врезан» непосредственно в магистраль;
• с помощью сетки, имеющейся возле регулятора уровня давления в рампе;
• сеткой до попадания внутрь форсунки.

Аспекты, отраженные в первых двух пунктах оказывают существенное влияние на корректный функционал насосного агрегата.

К замене фильтра в автомобиле Лада Калина требуется склоняться спустя интервал в 30 тыс. км. О необходимости очистки или замены сетки, присутствующей на патрубке насоса владельцы систематически забывают. Это не удивительно, поскольку производитель не регламентировал данный вид работ и не указал периодичность действий. Они начинают «шевелиться» только в ситуациях, когда бензонасос проявляет себя характерными сбоями.

Однако существуют рекомендации, базирующиеся на опыте владельцев. Они намекают на потребность в очистке или замене сетки (если она повреждена) спустя каждые 60 тыс. км (можно раньше).

Как обслуживать насос и каковы его основные поломки?

Агрегат системы питания в Лада Калина не всегда требует собственной замены. Иногда можно обойтись ремонтом. Для этой цели потребуется предварительно запастись потребным инструментом.

Диагностирование узла осуществляется посредством мониторинга его двух основных параметров:

• рабочего давления;
• производительности.

После демонтажа устройства нелишним будет замер его номинального тока и аналогичного показателя во время максимума нагрузки. Для осуществления данных измерений потребуется поместить насосный агрегат на специальный стенд.

Первый этап контроля — замер напряжения на питающем разъеме, который коммутирован непосредственно с сетью. Этот показатель должен равняться 12 Вольтам. Рабочий насос выдает себя характерным шумом. Недостатком данного метода является возможность некорректного показания диагностирующего прибора в случае присутствия в коммутационной цепи насоса слабого контакта. По факту рабочее напряжение может быть значительно ниже обозначенных 12 Вольт, а прибор покажет именно это значение.

Одной из причин, побуждающих прекращение функционирования насоса, является выход из строя управляющего реле. Данная поломка весьма легко поддается диагностированию. На панели приборов расположен специальный символ, подающий сигнал водителю Лада Калина, если в системе возникает обозначенная неисправность.

Блок с реле находится внутри салона. Исправные компоненты во время работы издают характерные щелчки. Замена реле до боли проста. Здесь потребуется только отыскать его среди прочих «собратьев».

Диагностика давления заключена в мониторинге его параметра во время действия режима подкачки. Он наступает после включения зажигания. При этом насос активируется примерно на 2 секунды для пополнения контура топливом. Значение такого давления в системе LADA Kalina равняется 0,8-1,2 кгс/см2. Когда обозначенный параметр оказался заниженным, то рекомендуется прибегнуть к поиску причины. Здесь необходимо соблюдать последовательность проверки, переходя от одного звена к другому. Проверяем фильтрующий элемент, затем сетку, а после насос.

В числе распространенных неисправностей присутствует факт потери рабочей величины давления в магистрали сразу после остановки насоса (то есть мотора), в таком случае насос не качает топливо. Данную поломку потребуется определить корректно, поскольку причин, побуждающих давление снижаться, присутствует достаточно много. Надо знать, как проверить систему. Среди «подозреваемых» компонентов фигурируют: прослабленный клапан форсунки, нефункционирующий обратный клапан на насосе, а также регулятор уровня давления. Интенсивно снижающееся давление способно спровоцировать затруднения с пуском мотора. Этот момент особо актуален в зимний период.

Когда по результатам диагностирования определено, что требуется заменить насос, если он не качает, или фильтр (манипуляции практически идентичны), в автомобиле LADA Kalina то выполнение действий осуществляется по нижеприведенному алгоритму. Далее расскажем, как снять и заменить элемент, в случае неисправности.

1. Убираем уровень давления внутри топливной рейки. С этой целью запускаем мотор и отыскиваем в монтажном блоке потребный предохранитель, отвечающий за функционал данного агрегата. Извлекаем вставку из гнезда и дожидаемся момента, когда топливо полностью выработается двигателем, после чего происходит его остановка.
2. Теперь обесточиваем сеть путем снятия клемм с контактов АКБ.
3. Обеспечиваем подступ к лючку топливного насоса. В салоне снимаем подушку сидения кормы. Видим крышку люка. Ее демонтируем путем откручивания 4-х саморезов (запасаемся соответствующей отверткой).
4. Отсоединяем колодку LADA Kalina с проводами от разъема насоса.
5. Откручиваем крепеж топливных магистралей от насосного модуля и снимаем их со штуцеров.
6. Специальным съемником осуществляем демонтаж стопорного кольца. Можно обойтись без обозначенного приспособления, однако времени понадобится больше.
7. Теперь извлекаем насосный модуль из посадочной ниши в баке. Избегаем риска повреждения поплавка, для чего «тянем» всю конструкцию по диагонали и вверх.
8. Установку нового насосного агрегата осуществляем по обратному алгоритму действий.

Первый блок: месторасположение, из чего состоит

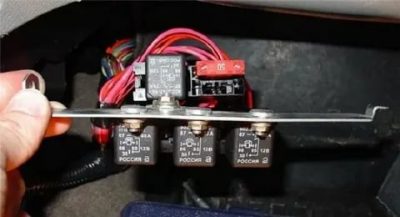

Первая система располагается под крышкой, рядом с переключателем скоростей, немногим ниже пепельницы. Зная, где находится предохранитель бензонасоса Калина, можно устранить множество неполадок. Чтобы поддеть крышку, достаточно воспользоваться отверткой плоской формы.

Цифры на изображении соответствуют нумерации: 1. Силовая цепь; 2. Топливный насос; 3. Цепь, предназначенная для беспрерывного питания ЭБУ; 4. Разъем, необходимый для диагностирования состояния ЭСУД. Если предохранитель бензонасоса Калина перестанет работать, то его требуется аккуратно вынуть с помощью пинцета или другого приспособления, затем вставить другой. При осуществлении этих манипуляций аккумуляторная батарея должна быть отключенной.

Вторая система: где находится?

Остальные реле бензонасоса Калина находятся справа со стороны приборной панели, недалеко от воздуховода, тоже под специальной крышкой.

Для начала требуется изъять угловой шуруп, затем открыть полностью крышку и снять её.

Для снятия реле вентилятора Калина нужно использовать торцевой ключ на десять.

Затем требуется аккуратно отвести провода, вынуть блок и предохранитель вентилятора охлаждения Калина. Сделать это трудно, так как нужно не повредить провода. По окончанию снятия блок будет выглядеть так, как изображено на картинке.

Представленный блок включает в себя такие элементы: 1. Включение вентилятора охлаждения (маленькая скорость); 2. Основное реле; 3. Включение вентилятора охлаждения (большая скорость); 4. Предохранитель системы охлаждения мотора; 5. Реле бензонасоса. Теперь вы знаете, где находится предохранитель на бензонасос на Калине.

Функции реле бензонасоса Калина и его замена

Реле бензонасоса Калина служит важным элементом для обеспечения стабильной работы автомобиля. Двигатель внутреннего сгорания является основным агрегатом для передвижения автомобильного транспорта. В условиях наступления электромобилей доля машин с ДВС сокращается, но подавляющее большинство и на ближайшие десятилетия обеспечено автомобилями на углеводородном сырье.

Для стабильной работы пламенного мотора любого автомобиля, в том числе и Лада Калина, необходима стабильная подача достаточного количества топлива.

Почему горят предохранители бензонасоса

Предохранитель является небольшим элементом, задачей которого в устройстве электрических цепей становится оплавление в случае возникновения перегрузок. Устройство плавится и происходит размыкание токопроводящей цепи.

На примере решения от популярной модели ВАЗ Приора можно поверхностно рассмотреть устройство и принцип работы предохранителя. Устройство маленькое, внешняя часть-корпус изготовлена из оргстекла.

Внутри находится токопроводящий элемент. Такой элемент имеет в основе несколько пластин, которые выполнены из разного материала. Между указанных пластин находится специальный легкоплавкий материал. По указанному материалу проходит электричество, что позволяет предохранителю быть составной частью электроцепи питания бензонасоса.

Если предохранитель сгорел, тогда подобная неисправность зачастую вызвана следующими причинами:

• замыкание в электроцепи;
• выход из строя реле бензонасоса;
• низкое качество самого предохранителя;

Другими словами, чаще сгорает предохранитель бензонасоса по причине неисправностей в электроцепях или в результате выхода из строя составных элементов цепи питания насоса. Отметим, что также возникают ситуации, когда горит предохранитель бензонасоса сам по себе, но такое явление с качественными элементами происходит намного реже.

Расположение предохранителя бензонасоса

В процессе поиска неисправного элемента автолюбители часто интересуются, где находится предохранитель бензонасоса на ваз 2110 или Приоре, а также на различных моделях автомобилей иностранного производства.

Начнем с того, что практически в любом современном авто имеется несколько специальных блоков предохранителей. Такое решение обусловлено тем, что несколько устройств в цепи заметно снижают риск возгорания. Также данные решения условно локализуют возможные участки замыкания, разделяя цепь на отрезки от блока до блока.

При так называемых «высоких» панелях предохранитель на бензонасос находится слева в области ног переднего пассажира. Что касается панели «европейки» на ВАЗ, в этом варианте данный элемент в цепи топливного насоса располагается под регуляторами управления внутрисалонного отопителя (печки).

Как проверить бензонасос своими руками

Автомобиль не заводится, при этом поворачивая ключ зажигания не слышно работы топливного насоса? Не спешите его менять на новый, лучше сначала выясните, как проверить работу бензонасоса самостоятельно.

Порядок действий:1. Проверка предохранителя бензонасоса. Именно с него стоит начать проверку топливного насоса. На ВАЗ 2110 он находится около левой ноги переднего пассажира.

2. Как проверить реле бензонасоса. Реле располагается рядом с предохранителем, поэтому сразу проверим и его. Проверяем по очереди напряжение на управляющих выводах (87, 86 и 85 по очереди), другим концом касаемся массы. Инструмент для проверки может быть мультиметр, либо тест-лампа с потребляемым током не более 0,25А. Если лампа не горит и предохранитель исправен, тогда проверяем проводку и исправность ЭБУ.

Иногда проверяют по-другому, например, вместо реле подключают тест-лампу между 85 и 86 выводами. При включении зажигания лампа должна гореть. Также можно поставить перемычку между 87 и 30 выводами. При повороте ключа бензонасос заработал? Значит реле неисправно. Также можно проверить реле топливного насоса, установкой вместо него заведомо исправного реле.3. Как проверить работает ли бензонасос. Не снимая его проверяем напряжение на его фишке, используя тест-лампу или мультиметр.

Проверка предохранителя топливного насоса

Перед началом проверки желательно изучить расположение предохранителей в блоках различных авто. Сделать это можно при помощи инструкции по эксплуатации конкретного ТС, на профильных автофорумах и т.д. Определившись с тем, какой предохранитель отвечает за бензонасос и где находится указанный элемент, можно начинать искать проблему.

1. Чтобы самому проверить и заменить предохранитель бензонасоса потребуется наличие специального зажима или пинцета. Сначала нужно снять крышку с блока предохранителей, которая обычно крепится на защелках. Далее находим сам элемент, отвечающий за работу бензонасоса. Например, в Приоре решение обозначено F13 и пропускает ток в 15А.
2. Теперь извлекаем элемент при помощи зажима, щипцов или пинцета. Если предохранитель сгорел, тогда следует произвести углубленную диагностику состояния проводки и проверить контакты на самом бензонасосе, после чего неисправный элемент в цепи насоса меняется на новый.

Если же предохранитель топливного насоса целый, тогда проверяется реле насоса и сам бензонасос. Клеммы имеют свойство со временем окисляться, реле насоса залипает, могут происходить обрывы электроцепи и т.д.

Отметим, что на ВАЗ 2110 и Приора предохранитель насоса находится рядом с реле. По самому реле бывает достаточно слегка постучать, что нередко позволяет восстановить его работоспособность.

Замена реле бензонасоса

Реле бензонасоса Калина находится в салоне чуть ниже торпедо около решетки воздуховода. Для доступа к реле бензонасоса необходимо снять крышку, поддев ее обычной плоской отверткой.

Как снять реле бензонасоса? Перед заменой реле следует проверить блок предохранителей, который находится рядом между рычагом коробки передач и пепельницей. Открыв крышку, можно визуально оценить предохранитель бензонасоса по целостности перемычки. Для извлечения деталей удобно пользоваться пинцетом, который способен твердо и точно зафиксировать предохранитель.

При сохранении целостности перемычки, для окончательного подтверждения работоспособности, деталь необходимо прозвонить омметром, так как может быть разомкнута точка контакта проволочки с ножками. Если предохранитель бензонасоса в порядке, значит не работает реле. Тут есть свои нюансы. Реле бензонасоса снимают при помощи торцового ключа.

Убедившись в целостности и работоспособности электрической сети, произведя необходимые замены деталей, бензонасос Калина должен заработать вновь. Если топливная система так и не работает, значит хозяину автомобиля предстоит более глубокое знакомство с составными частями системы снабжения топливом Калины.

Советы и рекомендации

Во время проверки и/или замены предохранителей и реле важно не перепутать места установки при обратной сборке. Если неправильно установить элементы в блоке предохранителей, тогда различное электрооборудование может оказаться неработоспособным.

Напоследок добавим, что покупка качественных оригинальных деталей является гарантией их долговечности. Возможность того, что в цепи насоса что-то сгорит само по себе без причин, сводится к минимуму. Данная рекомендация в полной мере относится и к реле бензонасоса.

Какие функции выполняет реле бензонасоса, признаки поломки. Где устанавливается реле топливного насоса, как правильно проверять реле бензонасоса.

Почему стартер нормально крутит, но двигатель не схватывает, не заводится. Основные причины неисправности, проверка систем топливоподачи, зажигания. Советы.

Как определить, почему бензонасос не качает или плохо работает. Давление в топливной рампе, диагоностика насоса. Проводка, реле, предохранители бензонасоса.

Предохранители и реле в Ладе Калина, электрические схемы

Если у вас в Калине перестал работать тот или иной электрический прибор — фары, ближний или дальний свет, прикуриватель, печка, поворотники, а также другие устройства, то нужно первым делом найти причину неработоспособности, в частности проверьте предохранители и реле в Ладе Калина.

Первым делом в электрических цепях проверяются предохранители, потому как они являются самым слабым местом цепи и обычно первыми выходят из строя. О том, какие предохранители за что отвечают в Ладе Калине, а также где стоят реле и как найти нужное, читайте далее.

Если вы не хотите попасть в неприятную ситуацию, когда из-за сгоревшего предохранителя отказывается работать тот или иной прибор, а целого под рукой нет, полезно взять за правило всегда возить с собой набор, состоящий из разных предохранителей.

Для Лады Калины можно купить подобный набор в любом автомагазине, продающем автозапчасти для отечественных автомобилей. Места он занимает совсем немного, зато польза от него в случае выхода из строя значительно сократит ваше время для устранения неисправности.

Блок реле и предохранителей

Предохранители в Ладе Калине расположены под приборной панелью, в блоке, который находится слева от руля. Чтобы до него добраться, нужно открыть крышку, в которую встроен выключатель света фар. Крышка на защёлках, если потянуть её за верхнюю часть на себя, она откроется и откинется вниз (нижняя её часть закреплена на оси).

F1 (10 А) — иммобилайзер, лампы и датчики приборной панели, фонарь заднего хода, поворотники.

• Если у вас перестала работать какая-либо «стрелка» на приборной панели, или перестала загораться одна или все контрольные лампы, проверьте этот предохранитель, а также сами датчики или лампы.
• Если при включении задней передачи не загорается задний белый свет, дело может быть также в этом предохранителе, либо в выключателе заднего хода.
• Выключатель заднего хода находится на коробке передач, чтобы его поменять, скорее всего понадобится снять защиту картера двигателя, чтобы добраться до него. Расположен с левой стороны по ходу движения на задней части коробки передач.
• Если не работают поворотники и этот предохранитель целый, проверьте также реле К5, ручку включения указателей поворотов, её разъём, а также лампы самих поворотников.

F2 (30 А) — электрические стеклоподъёмники.

• Если перестали работать стеклоподъёмники, проверьте этот предохранитель, а также реле К2.
• Если предохранитель и реле исправные, то может быть целый ряд причин. Для начала попробуйте нажать кнопку стеклоподъёмника и хлопнуть дверью.
• Если механизм «закусило» при поднятом положении стекла, это может помочь.
• Иначе нужно разбирать обшивку и смотреть на механизм. При разборе нужно проверить исправность шестерёнок и всех узлов стеклоподъёмника, включая щётки мотора.
• Также дело может быть в модуле электростеклоподъёмников. Он находится в левой задней двери, если с ним что-то не так, то скорее всего придётся менять этот модуль на рабочий.

F3 (10 А) — аварийная сигнализация.

• Если не работает «аварийка» и этот предохранитель исправен, проверьте реле К5.
• Если у вас зажглись левые или правые поворотники и постоянно горят, даже когда вы выключаете зажигание — это заводской брак. В этом случае необходима замена блока управления кузовной электроникой. Это можно сделать в официальных салонах.

F4 (20 А) — стеклоочиститель, обогрев заднего стекла.

• Если не работают стеклоочистители и этот предохранитель целый, проверьте также реле К4 и К6.
• Дело может быть в моторчике стеклоочистителя, его механизме. Проверьте ручку включения «дворников» и её разъём.
• Если не работает обогрев заднего стекла, проверьте предохранитель F8, клеммы обогревателя, их контакты, а также контакты этого предохранителя и реле К6.
• Ещё дело может быть в плохом контакте на корпус. Масса проводки подключается на кузов под торпедой. Если в этом месте плохой или окисленный контакт, это может также стать причиной проблем с правильными показаниями приборов на панели.

F5 (25 А) — печка, электроусилитель руля, стеклоомыватель.

• Если этот предохранитель, и реле К4 целые и не работает печка, возможно дело в её электродвигателе (щётках) или кнопке включения, а также её контактах.
• Если не работает электроусилитель руля, данный предохранитель и предохранитель F31 целые, то лучше обратиться в мастерскую, потому что самостоятельно найти и устранить эту неисправность будет сложно.

F6 (20 А) — звуковой сигнал.

• Если данный предохранитель и реле К8 исправные, но сигнал не работает, проверьте сам клаксон. Он расположен под передним бампером около радиатора. Иногда бывает достаточно покрутить винт регулировки тональности. Расположение неудобное, потому что в него легко может попасть вода, как вариант можно переустановить его в более высокое место, либо установить другой клаксон, который менее чувствителен к воде и влаге.

F7 (10А) — ЖК индикатор приборной панели, стоп-сигналы, освещение салона.

• Если не работают стоп-сигналы, проверьте этот предохранитель.
• Если он целый, проверьте выключатель стоп-сигналов, который находится у основания педали тормоза, представляет из себя круглую деталь с подключёнными к его клеммам двумя проводами.
• Если дело в нём, то поможет замена. Стоит около 100 рублей. Также проверьте лампы в задних фарах. Если не горит один стоп-сигнал, то скорее всего перегорела лампа.
• Если не горят оба сигнала, то скорее всего дело в реле, предохранителе или выключателе.

F8 (20 А) — элемент обогрева заднего стекла.

• Если заднее стекло не отпотевает при включённом обогреве, проверьте этот предохранитель, реле К4 и К10, а также предохранитель F4.

Руководство по замене блока предохранителей на Lada Kalina, расшифровка

Система охлаждения лада калина: схема и доработка сод калина

Автомобиль Лада Калина заслужил репутацию комфортного и надежного автомобиля. Но, как и все транспортные средства, и он не застрахован от различного рода поломок. Достаточно часто отказывает то или иное электрооборудование. Некоторые поломки некритичны, к примеру, не работает прикуриватель, но есть и такие, что могут полностью сделать недвижимым ваше транспортное средство.

Это, в первую очередь, отказ такого важного узла, как бензонасос. Не всегда для того, чтобы восстановить работоспособность потребителя, нужно его менять, очень часто вполне достаточно для восстановления его работоспособности заменить предохранитель и реле, отвечающее за него

Автомобиль Лада Калина

Сразу скажем, что на автомобиле Лада Калина электроцепи защищены электропредохранителями и реле, размещенными в нескольких отсеках. К примеру, предохранитель, отвечающий за прикуриватель, расположен в основном отсеке под панелью, а бензонасоса — в дополнительном.

Все блоки с электропредохранителями установлены в легкодоступных и удобных местах, поэтому смена и проверка защитных элементов не вызовет трудностей даже у начинающего автолюбителя.

Где находится блок предохранителей?

Самый большой отсек, в котором собрана большая часть предохранителей и реле, расположен в левой части приборной панели и закрыт крышкой. Второй, в котором расположены элементы, отвечающие за системы управления силовым агрегатом, расположен в облицовке туннеля пола. Именно в нем находится предохранитель бензонасоса.

Расположение блока предохранителей и реле на Ладе Калина

Инструкция по снятию и замене

Замена и определение негодного элемента как в первом, так и во втором блоке происходит примерно по одинаковой схеме, поэтому рассмотрим процесс замены на примере того, который установлен слева от приборной панели.

Схема на обратной стороне крышки

Подготовка

Обязательно запомните, что перед тем, как проводить работы с электрооборудованием, неважно, отказал прикуриватель или бензонасос, первым делом нужно обесточить систему. Для этого глушим двигатель и снимаем минусовую клему аккумуляторной батареи

В этом видео показано, как можно быстро решить проблему с перегоревшими предохранителями на Ладе Калине.

Лада Калина (Стеклоподьёмники)

1. Находим расположение блока, это несложно — конструктора расположили его в левой стороне торпедо под крышкой.
2. Открываем крышку.
3. По схеме и таблице устанавливаем расположение необходимого нам защитного элемента.
4. В блоке находится пинцет, при помощи которого извлекаем требуемый элемент.
5. Осматриваем его.
6. Проверяем при помощи омметра или лампы.
7. Если спираль перегоревшая ставим новый, равноценный по номиналу.
8. Подсоединяем снятую клемму АКБ.
9. Заводим автомобиль.
10. Смотрим, заработал ли наш потребитель или нет.
11. Если все в порядке, значит работа окончена. Если потребитель не заработал или электропредохранитель перегорел снова, значит все серьезнее. Возможно, нужно провести проверку цепи или демонтировать потребитель и проверить его.

Схема расположения реле и электропредохранителей

Расшифровка схемы представленной на фото.

Запрос вернул пустой результат.

Работы с блоком, в котором находится элемент защищающий бензонасос и другие элементы, несущие ответственность за работу двигателя, проводятся аналогично.

Запрос вернул пустой результат.

Защитный элемент рассчитанный на 15 ампер, отвечающий за бензонасос Лады Калина, на фото обозначен F2. Для того, чтобы его снять, понадобиться пинцет. Все остальные работы проходят также как в большом отсеке.

Рекомендации по эксплуатации

1. Если вы — ответственный автовладелец, то обязательно возите с собой комплект электропредохранителей различного номинала. Возможно, они выручат вас в какой-то момент.
2. Ни в коем случае не ставьте проволочки или жучки. Это может привести не только к выходу из строя электропотребителя, но и привести к пожару.
3. Допустима замена только на элемент такого же номинала.
4. Перед работами не забывайте обесточить систему.

Извините, в настоящее время нет доступных опросов.

Видео «Последствия применения некачественных электропредохранителей»

В этом видео показано, какая опасность подстерегает водителя в случае, если он решит сэкономить и установить дешевый китайский электропредохранитель. При замыкании в нем не перегорает токопроводящая часть, а он начинает просто дыметь. Такая экономия может привести к пожару. Приобретайте комплектующие и расходники только в магазинах с хорошей репутацией иначе вы рискуете потерять свой автомобиль.

Реле и предохранители Лада Калина 1

Перед заменой предохранителя необходимо определить и устранить причину перегорания предохранителя. Во избежание выхода из строя элементов системы управления двигателем нельзя устанавливать самодельные предохранители или с увеличенным номиналом.

Монтажный блок реле и предохранителей Калины.

Монтажный блок реле и предохранителей Лады Калины находиться с левой стороны, за панелью управления наружным освещением. Чтобы добраться до предохранителей и реле, нужно потянуть за выступ на левой стороне панели приборов и открыть крышку монтажного блока.

1. Потянув за выступ на левой стороне панели приборов, открыва­ем

2. Монтажный блок Лада Калина.

Расшифровка реле и предохранителей в основном блоке Лады Калины.

К1 — реле омывателя фар; К2 — реле включения цепи стеклоподъемников; КЗ — реле включения стартера; К4 — дополнительное реле (реле зажигания); К5 — реле включения указателей поворота и аварийной сигнализации; Кб — реле включения омывателя и очистителя ветрового стекла; К7 — реле включения дальнего света фар; К8 — реле включения звукового сигнала; К9 — реле включения передних противотуманных фар; К10 — реле включения обогрева заднего стекла; К11 — реле включения цепи обогрева передних сидений; К12 — резервное реле.
