Владельцы ВАЗ 2106 не понаслышке знают, сколько проблем может доставить этот автомобиль. При этом особенно большое количество неприятностей связывается именно с топливным насосом: он то качает, то не качает, то забивается мусором, то отказывает в работе по непонятным причинам. Поэтому необходимо заранее узнать обо всех тонкостях работы бензинового насоса и уметь устранять любые возникшие неисправности.

• Принцип работы
  Видео: устройство и схема работы бензинового насоса

• Признаки неисправности бензинового насоса

  Что делать, если не качает бензонасос

• Насос не качает на горячую
• Почему насос гудит, но не качает
• По каким причинам бензонасос на «шестёрке» может выйти из строя

Бензонасос ВАЗ 2106

Автомобильный топливный насос считается главнейшим элементом всей системы подачи бензина. Собственно, насос необходим для того, чтобы перекачивать горючее из бензобака в карбюратор. Ведь именно в карбюраторном агрегате и формируется топливовоздушная смесь, которая затем подаётся в мотор.

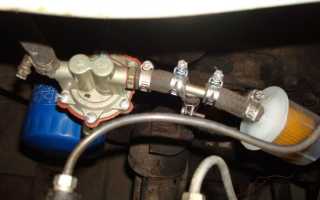

Бензонасос подаёт топливо из бака в мотор по специальным шлангам

Принцип работы

Основная задача бензонасоса — формирование избыточного давления в топливной системе при любом режиме работы двигателя. Оно необходимо для того, чтобы в поплавковой камере карбюратора всегда было достаточное количество бензина.

Видео: устройство и схема работы бензинового насоса

Какой бензонасос лучше для «шестёрки»

Штатное оснащение «шестёрки» — это бензиновый насос производства ДААЗ (Димитровградского автоагрегатного завода). По своему строению это механический узел, который оснащается диафрагменным приводом. В конструкции бензонасоса ДААЗ встроено сразу три диафрагмы для обеспечения бесперебойной работы устройства.

Производительность топливного насоса этой марки равняется 60 литрам в час (на свободном сливе). Этого объёма вполне достаточно для оптимальной работы всей системы распределения горючего на ВАЗ 2106.

Изначально «шестёрка» оснащалась бензонасосами марки ДААЗ

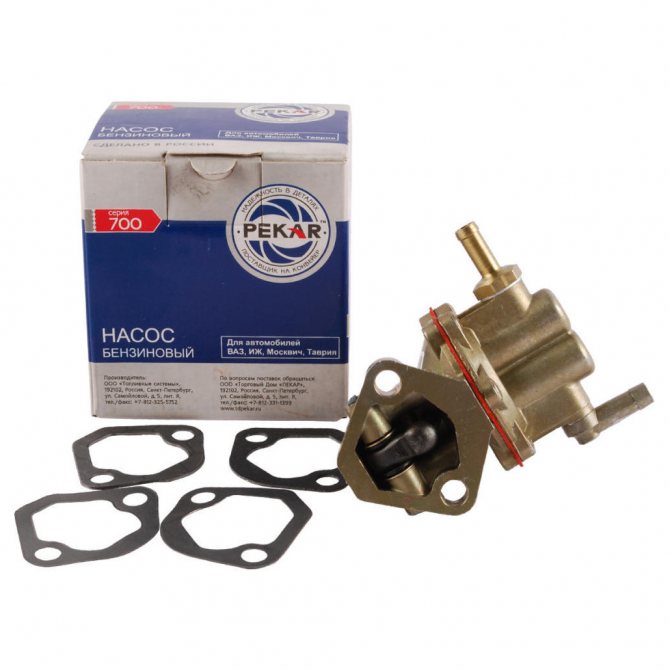

Современным аналогом ДААЗ считается бензонасос марки «Пекар» производства завода топливной аппаратуры г. Саратов. Этот насос обладает той же производительностью (60 л/ч), однако считается более надёжным за счёт высокой герметичности и стойкости мембранных элементов к воздействию масла.

«Пекар» может быть установлен на ВАЗ 2106 любого года выпуска, но штатным он стал после 1990 года.

Бензонасос «Пекар» имеет ту же производительность, что и ДААЗ, но он более современный и надёжный

Таким образом, ДААЗ и «Пекар» — это оптимальное оснащение системы ВАЗ 2106, которое позволяет автомобилю функционировать без перебоев и поломок.

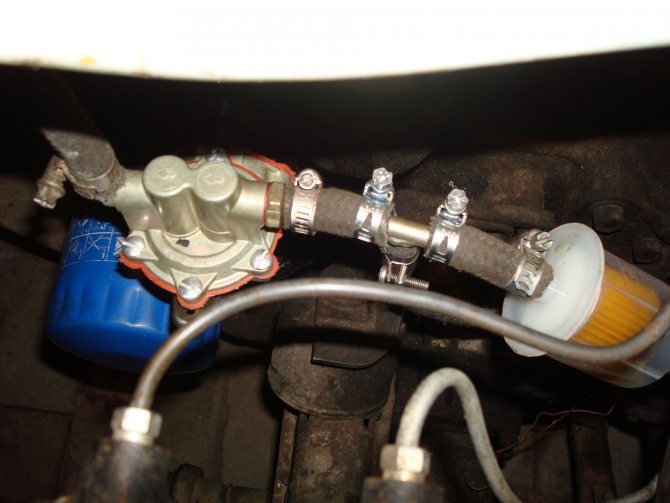

Бензиновый насос на ВАЗ 2106 располагается под капотом. Устройство фиксируется с левой стороны к блоку цилиндров двигателя. Крепёж выполняется шпильками с обязательным использованием термической проставки и регулировочной прокладки. Такое расположение очень удобно, так как в случае необходимости можно быстро найти, снять и отремонтировать или заменить неисправную деталь.

Бензонасос располагается на блоке цилиндров с левой стороны

https://youtube.com/watch?v=0BVR7Ek4q8w

Признаки неисправности бензинового насоса

Перебои с подачей топлива к мотору или отказ двигателя заводиться не всегда связаны с неисправностями самого бензонасоса. Разумеется, эти признаки — явный факт того, что в топливной системе произошёл сбой, но для того чтобы выяснить их причину, необходимо провести диагностику. Однако согласно статистике, чаще всего проблемы возникают именно из-за бензонасоса.

Можно выделить следующие признаки, указывающие на возможную неисправность насоса:

• двигатель не заводится или заводится не с первого раза;
• мотор на повышенных оборотах «троит» и работает с рывками;
• гудение при езде;
• ощутимая потеря динамики движения автомобиля.

Что делать, если не качает бензонасос

Самый частый признак поломки насоса — это отсутствие давления в топливной системе, то есть бензонасос попросту не качает топливо. Причиной такой поломки может стать:

• естественный износ элементов насоса;
• трещины и разрывы в диафрагмах;
• растяжение пружины диафрагмы;
• забитие клапанов;
• сильное загрязнение фильтрующих элементов;
• трещины в патрубках и шлангах топливной системы.

Увидеть повреждения шлангов довольно легко при обычном визуальном осмотре. Во всех других случаях потребуется демонтировать насос с машины и разобрать его, чтобы выявить неисправный элемент и произвести его замену.

Во многих случаях старый бензонасос целесообразнее не ремонтировать, а заменить

Насос не качает на горячую

В ряде случаев насос на ВАЗ 2106 может проявлять неисправность только в конкретных случаях — например, исправно работать при запуске мотора, но перестать подавать топливо на горячую.

Это связано с тем, что бензин в баке и во всей топливной системе не успевает охладиться. Как правило, проблема кроется не в самом насосе, а в дренажной трубке или топливном приёмнике. Потребуется проверить эти элементы, чтобы работа насоса стала бесперебойной.

сними бензобак, проверь дренажную синюю трубку на предмет пережатости, сними топливоприёмник, и тоже проверь-не забит ли он

Искусственный интеллект

Почему насос гудит, но не качает

Владельцы ВАЗ 2106 могут столкнуться и с проблемой иного рода: бензонасос включается, гудит, но топливо в мотор не подаёт.

Давление в топливной системе ВАЗ 2106 должно быть равным 3 атмосферам. Потребуется манометр, чтобы проверить этот показатель. Если давление существенно ниже, то бензонасос требует замены.

Бензин в двигатель может не поступать и при исправном бензонасосе. Причина в таком случае кроется в отсутствии напряжения. Если при повороте ключа в замке зажигания не слышно характерного жужжания, значит, проблема кроется в реле, проводах или разъёмах.

Исправный бензонасос должен создавать в топливной магистрали давление 3 атмосферы

По каким причинам бензонасос на «шестёрке» может выйти из строя

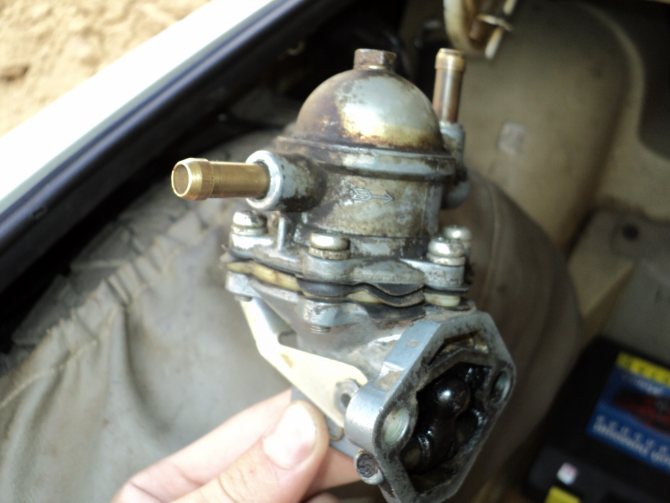

Как показывает практика, бензонасос ДААЗ более подвержен износу, а потому и выходит из строя гораздо быстрее, чем насос марки «Пекар». Однако для обеих моделей в равной степени источниками поломок являются следующие причины:

1. Шток бензинового насоса. В процессе эксплуатации транспортного средства шток насоса неминуемо укорачивается (естественный износ). В связи с этим устройство перестаёт подавать необходимое количество бензина в двигатель. Штоковыми бензонасосами оснащаются только карбюраторные модели ВАЗ 2106.
2. Клапанные механизмы. Клапан — один из самых быстроизнашиваемых узлов в насосе. При этом чаще всего выходит из строя уплотнительное колечко на клапане, что и приводит к некорректной работе открывающегося механизма.
3. Низкокачественное топливо. Сомнительного качества бензин, используемый для питания мотора, может быстро вывести из строя электробензонасос. Электрические насосы устанавливаются только на инжекторные модели ВАЗ 2106.

Чтобы продлить срок службы насоса, необходимо:

• заправляться только на проверенных АЗС;
• периодически чистить бензобак от грязи и примесей;
• следить за износом деталей насоса;
• прислушиваться к работе насоса и внимательно следить за динамическими характеристиками машины.

Принцип работы электробензонасоса

Монтаж и установка масляного насоса Ваз 2108-2109-21099

Функциональная работа топливного насоса заключается в подаче топлива на форсунки. Для нормальной работы форсунок и создания необходимого давления подача бензина должна начинаться еще до запуска двигателя.

Включается электробензонасос специальным контроллером, при помощи реле. При повороте ключа зажигания в положение “стартер” или “зажигание” контроллер моментально запитывает реле включения бензонасоса, и в результате созданного давления топливо подается на форсунки.

Электробензонасос ВАЗ 2114

Если в течение нескольких секунд двигатель не начинает работать, контроллер выключает реле до следующей прокрутки двигателя. После прокрутки контроллер вновь включает реле, определив начало вращения по опорному сигналу датчика положения коленчатого вала.

Диагностика неисправностей электробензонасоса

Ресурс электрического топливного насоса на ВАЗ инжектор достаточно велик, но все имеет свой предел. Низкое качество топлива приводит в негодность в первую очередь нагнетательную часть узла.

Неисправленный топливный насос в автомобиле не дает ему работать на полную мощность, на холостом ходу работа двигателя также становится неустойчивой. Из-за нехватки топлива при попытке запуска двигатель начинает “чихать”, заводится с трудом на несколько секунд или не заводится вовсе.

Еще один доступный способ — проверка с помощью манометра давления в топливной системе при включенном двигателе. Но при этом рекомендуется предварительно заменить топливный фильтр, во избежание искажения показаний прибора.

Уменьшение производительности также свидетельствует о неисправности насоса, это легко заметить при движении на 3 или 4 передаче. Если при нажатии на педаль акселератора автомобиль отреагирует провалами или вообще не отреагирует, вероятнее всего, топливный насос на ВАЗ 2114 вышел из строя.

Самостоятельная замена электробензонасоса

Топливный насос на ВАЗ инжектор, как правило, не подлежит ремонту, впрочем, как и большинство топливных электробензонасосов.

Самостоятельная не представляет особого труда и не требует специального оборудования и инструментов. Понадобятся:

• крестообразная отвертка;
• трещетка с головой на 7 и 10;
• ключ на 17.

Lada Samara Диагностика и ремонт ВАЗ 21015.Замена электро бензонасоса

Замена агрегата производится в следующей последовательности:

1. Снимается заднее сиденье. Для этого удаляются две заглушки и с помощью трещетки с головкой на 10 открутить два болта. После снятия сиденья должна открыться прорезь в шумоизоляции в виде буквы П. Под ней расположена крышка бензонасоса.
2. Крестообразной отверткой откручивается крышка, под ней становится видна верхняя часть модуля бензонасоса.
3. Отсоединяется жгут проводов подходящих к модулю.
4. Теперь необходимо сбросить давление в системе питания. Для этого двигатель автомобиля заводится и работает до тех пор, пока топливо из магистрали не выработается полностью, то есть, пока автомобиль не заглохнет.
5. Отключается аккумулятор.
6. Ключом на 17 поочередно отворачиваются трубки бензопровода.
7. По периметру прижимного кольца откручивается 8 гаек. Для этого используется трещетка с головкой на 7. Прижимное кольцо снимается.
8. Модуль топливного бензонасоса аккуратно извлекается из бензобака.

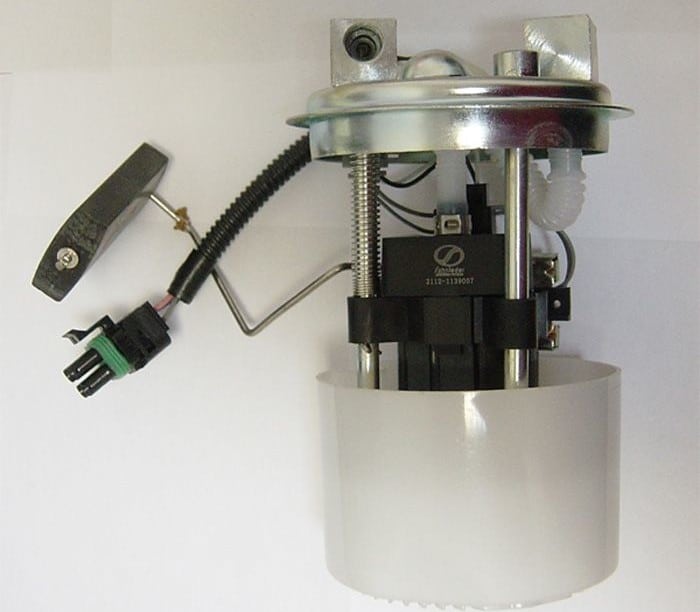

После того как модуль бензонасоса извлечен, возможна либо его полная замена на новый, либо замена только самого электробензонасоса, но для этого потребуется разобрать топливный модуль.

Разборка топливного модуля и извлечение электробензонасоса

1. Колодка проводов отсоединяется от разъема крышки и бензонасоса, затем снимается датчик, указывающий уровень топлива. Для этого отжимаются два фиксатора и датчик перемещается по пазам в сторону крышки.
2. Сливная труба отделяется от корпуса, для этого нужно слегка поддеть ее отверткой. Затем четыре защелки корпуса поочередно отжимаются и крышка модуля снимается вместе с бензонасосом.
3. Сетчатый фильтр аккуратно поддевается отверткой и снимается.Из установочного отверстия вынимается стопорная шайба.
4. Пластиковая защелка отжимается отверткой и насос пальцем выталкивается из держателя.
5. С патрубка насоса снимается пластиковая гофрированная трубочка. Для облегчения снятия ее можно нагреть над паром.
6. Сборка топливного насоса производится в обратном порядке.

После установки следует подсоединить аккумулятор и ненадолго завести автомобиль, для проверки наличия течи бензина из соединений. Если течь отсутствует, значит, замена электробензонасоса в топливном модуле ВАЗ 2114 инжектор прошла успешно.

Привод бензонасоса

Приводом бензонасоса для «шестёрки» является шток. За счёт его поступательного движения толкателя происходит всасывание бензина.

Это движение обеспечивается кулачком привода и возвратной пружиной диафрагмы. Когда мембрана движется, в системе создаётся давление. Сразу после остановки мембраны выпускной клапан закрывается, поэтому топливо переходит в открывающийся впускной клапан. Через него с новым поступательным движением штока и мембран горючее передаётся в карбюратор.

Работой бензонасоса управляет толкатель (2), который перемещается под действием эксцентрика, расположенного на распределительном валу двигателя

На ВАЗ 2106 для облегчения работы с топливной системой установлен рычаг для повышения давления в системе. С его помощью водитель может искусственно создать давление до 30 кПа.

Неисправности привода

Одной из самых частых причин выхода из строя бензонасоса является повреждение штока. Диагностировать эту неисправность очень просто: главным её признаком считается невозможность разогнать машину даже на ровной прямой дороге.

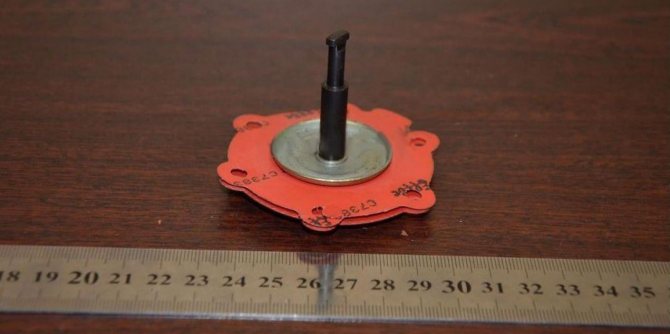

Шток — это стальной прут в основании насоса. В процессе длительной эксплуатации он стирается, что и приводит к неисправности в приводной части. Как правило, при стёртом или гнутом штоке нельзя разогнать автомобиль до скорости выше 90 км/ч.

Шток бензонасоса выполнен из износостойких сплавов стали, но при длительной эксплуатации он стирается и становится причиной неисправности детали

Замена штокового механизма подразумевает одновременно и замену двух прокладок. Вставляя в корпус насоса новый прут, нужно следить за тем, чтобы он выступал за пределы проставки на расстояние не меньше 0.8 мм и не больше 1.3 мм. То есть оптимальный вариант выступа — 1 мм.

Для того чтобы обеспечить этот вылет, потребуется подобрать прокладки нужной толщины. Если вылет штока будет меньше 0,8 мм, то двигатель начнёт испытывать трудности при наборе скорости, а если он превысит 1,3 мм, то могут порваться диафрагмы.

Разборка бензонасоса Пекар

Считается одним из популярных топливных насосов 20 столетия. Устанавливается он на карбюраторные двигатели, в основном, автомобилей ВАЗ и Москвич. Пекар – это насос, который бесперебойно качает горючее.

Состоит он из следующих компонентов:

• корпуса, защищённого от воздействия коррозии гальваническим покрытием;
• мембраны или диафрагмы, являющимся одним из основных рабочих механизмов;
• клапанами, позволяющими сохранять давление и разряжение, обеспечивать скорый запуск моторной установки;
• модульных узлов;
• конструкцией, которая изготовлена так, чтобы в устройстве не образовывались паровые пробки, и исключался паразитный объём;
• механизмом, обеспечивающим безотказность поступления горючего в карбюратор независимо от климатических условий;
• конструкцией, обеспечивающей работоспособность силовой установки в соответствие с техусловиями.

Как разбирается топливный насос

Теперь подробнее про устройство бензонасоса.

1. Крышка, с которой начинается разборка всех известных топливных насосов, крепится на Пекар шестью крепежами под фигурную отвёртку. Почти все они легкодоступны, кроме одного винта, расположенного в неудобном месте (зависит от конкретной модели авто). Винты также можно ослаблять шлицевой отвёрткой.
2. Насос оборудован заслонками впуска и выпуска. Первый завёрнут на резьбе, легко открывается рожковым ключом на 17. Это соединение обязательно усиливается шайбой, а изнутри – вставляется сетчатый фильтр для очистки бензина от примесей.
3. Внутренняя полость насоса служит в качестве хранилища, резервуара, который нужен в процессе перекачки топлива.

Немного подробнее про клапаны. Их корпуса упрочнены резиновыми шайбочками, сами они разборные. Впускной клапан фиксируется с помощью стопорного кольца. Извлечь клапана можно тонким стержнем или отвёрткой, подойдёт также шило. Только после снятия клапанов можно вынуть и стопорное кольцо.

Схема насоса

Разбирая и собирая насос Пекар, надо быть особенно внимательным к штоку с мембранами. Нужно понимать, что он преодолевает сопротивление пружины. С этой целью элемент вставляется в особую прорезь в корпусе. Чтобы снять его оттуда, надо немножечко повернуть стержень вокруг оси. Так, выступ займёт свободное положение, и шток можно будет вытянуть.

На классику ставится также другая модель бензонасоса – ДААЗ. Правда, у этих устройств немного хуже выполнена герметичность, да и устойчивость диафрагм к влиянию агрессивных жидкостей значительно ниже. Однако, именно такие конструкции устанавливались на ВАЗ 2106, 2107 до момента, пока на смену не пришёл Пекар.

Устройство, перекачивающее горючее, на автомобиль Ваз устанавливается непосредственно в моторном пространстве, и фиксируется к блоку цилиндров. Таким образом, учитывая удобство расположения, элемент легко демонтировать и разбирать в случае надобности.

Неисправности бензонасоса определяются по различным признакам. К примеру, если значительно снижается подача горючего в карбюратор, уменьшается общая производительность силовой установки и во время езды наблюдаются рывки, однозначно надо проверить насос.

Статья в тему: Форд Эксплорер 3.5, 4.0, 4.6 расход топлива на 100 км

Перед проведением диагностических работ важно удостовериться в исправности других узлов топливной системы. Речь о трубках и шлангах, карбюраторе, фильтрах.

Проверка насоса на автомобиле, который стоял не меньше 40 минут, проводится следующим образом.

1. Капот автомобиля открывается.
2. С помощью плоской отвёртки ослабляется хомут, фиксирующий входной патрубок насоса.
3. Вместо него ставится заглушка, чтобы предотвратить утечку топлива. В качестве заглушки может быть использован болт нужного размера.
4. От карбюратора отсоединяется подающий шланг, который рекомендуется опустить в пустую ёмкость, не имеющую каких-либо поломок. Или в отверстие трубки вдеть заглушку.
5. Проверить противодействие мембраны насоса, подкачав ручную педальку устройства. При нажатии насос должен издавать всасывающий звук. Если сопротивление нет, звука не будет, и можно судить о неисправности устройства.

Мембрана должна выступать

Ремонт бензонасоса проводится с помощью измерительной линейки и ёмкости для слива горючего.

1. Открыть капот автомобиля, и ослабить хомут подающего шланга.
2. Снять трубку, отсоединить топливную магистраль.
3. Поставить заглушки в отверстия (использовать чистые болты на 8).
4. Открутить аккуратно гайки, фиксирующие насос к блоку.
5. Снять устройство аккуратно, чтобы не повредить прокладки, положить на ровный стол.

Недостаток давления в устройстве – чуть ли не самая распространённая неисправность. Объясняется разными причинами, в число которых входят:

• засорение клапанов;
• износ элементов;
• повреждение мембраны;
• чрезмерное растяжение пружины;
• загрязнение сетки фильтра;
• потеря устройством герметичности.

Подробнее про шток. Это металлический стержень, находящийся внутри топливного агрегата. В ходе работы он постепенно изнашивается, что становится заметно на больших скоростях. Как правило, определить неисправность штока при городских условиях передвижения практически невозможно. Поэтому диагностировать этот параметр рекомендуется на трассе. Если шток будет изношен, то набрать скорость выше сотки не получится.

Меняется шток обязательно с учётом двух его прокладок. Новый стержень обязан выступать за границы проставки примерно на один миллиметр. Осуществить такое можно, если подбирать прокладки с разным диаметром. Важно понимать, что вылет стержня не должен быть ни больше, ни меньше. В первом случае это грозит повреждением мембраны, во втором – потерей мощности силовым агрегатом.

Измерять вылет штока надо линейкой
