Как происходит замена задних тормозных колодок Гранта без АБС

Разберем весь процесс поэтапно. Для работы потребуются:

1. Новые колодки (выбирайте в зависимости от того, есть на машине АБС или нет);
2. Ключи на 13: рожковый и трещотка с длинной головкой;
3. Балонный ключ;
4. Головка Е-8;
5. Головка на 7;
6. Отвертки для снятия и установки пружин;
7. Пассатижи.

Длинная головка на 13 потребуется, если соберетесь регулировать ручник. Для простой замены колодок она не нужна.

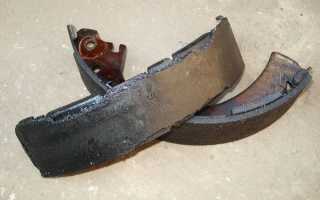

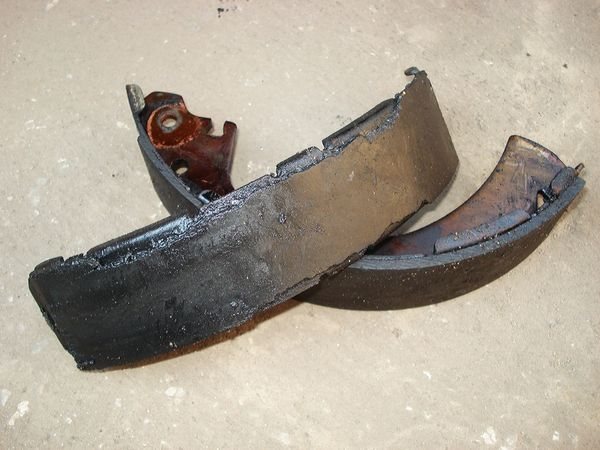

Расслоение и сильный износ задних колодок = не работающий ручник, шумы и уход автомобиля в стороны при торможении.

Подготовка к замене колодок

Готовимся к демонтажу тормозных колодок. Для этого:

• Ставим автомобиль на ровной поверхности;
• Снимаем с ручника, ставим на нейтралку;
• Подпираем колеса противооткатными упорами (можно кирпичами, брусками и т.п.);
• Откачиваем тормозную жидкость до уровня MIN – используем шприц или грушу-клизму;
• Страгиваем болты крепления колеса;
• Вывешиваем заднее колесо (домкратим машину) и снимаем его.

Подпираем колеса, снимаем ручник и колесо.
Существуют Лады с дисковыми тормозами по кругу. Нередко их меняют по необходимости, но иногда помогает и проточка тормозных дисков. Не знаете что выбрать — спросите совета у диагноста.

Как снять тормозной барабан на Ладе Гранте

Барабан на Гранте снимается как на любой другой модели ВАЗа. Для этого ключом на 7 выкручиваем направляющие штифты и снимаем барабан.

Если барабан закис и не снимается, те же штифты можно вкрутить в соседние отверстия как показано на фото – они сделаны для механического снятия барабана.

Выкручиваем штифты и снимаем барабан.

Сбивать барабан киянкой или молотком не рекомендуется – есть риск его повредить.

Самостоятельная замена колодок

Внимание – начиная с этого момента нельзя нажимать педаль тормоза. Иначе тормозные поршни выдвинутся и демонтаж/монтаж будет затруднен.

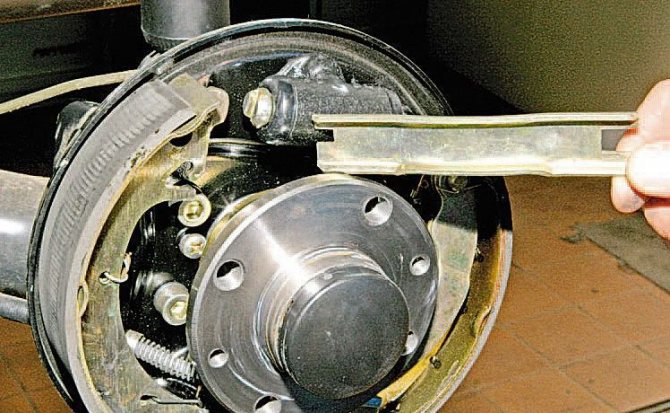

Шаг 1: Чтобы ослабить пружины, сдавливаем колодки внутрь. Отжимаем их монтировкой с упором на тормозной щит.

Сдвигаем тормозные колодки.

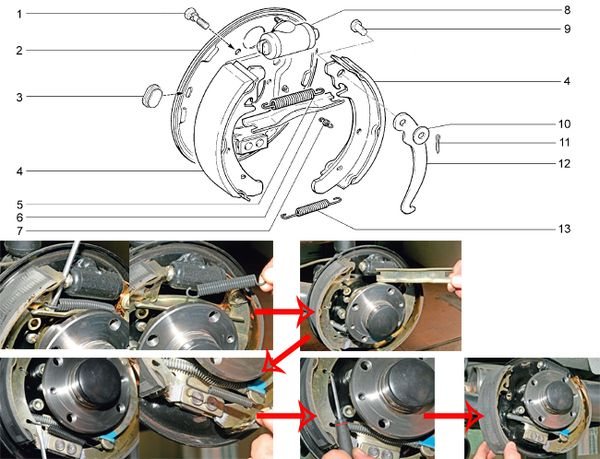

Шаг 2 (с опорой на рисунок ниже) – снимаем:

• пружину верхнюю №5;
• планку разжимную №6;
• пружину нижнюю №13;
• пружины направляющие №7 (есть на обеих колодках).

На данном этапе нам нужны пружины 5, 13, 7 и планка 6.
Шаг 3: свободно извлекаем левую колодку. На правой закреплен рычаг ручника – поэтому мы выдвигаем саму колодку и пассатижами демонтируем шплинт крепления его пальца к колодке.

Выводим рычаг ручника из троса, снимаем шплинт и отсоединяем рычаг ручника от колодки.

Шаг 4: сборка с новыми колодками производится в обратной последовательности.

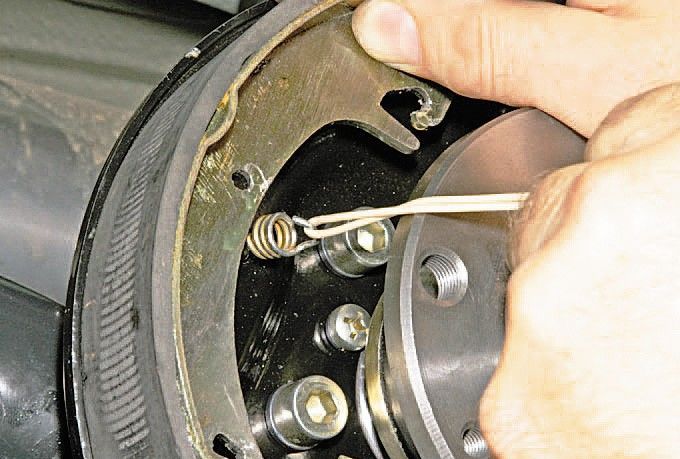

Для удобства сборки: удерживающие пружины 7 можно надеть с помощью тонкого провода или проволоки.

Если новые колодки затруднят надевание барабана, их также можно поджать внутрь с помощью монтировок.

КАК ОПРЕДЕЛИТЬ ИЗНОС ТОРМОЗНЫХ КОЛОДОК САМОСТОЯТЕЛЬНО

Когда нужно менять тормозные колодки

https://youtube.com/watch?v=_ofKD78rb7g

Срок службы задних колодок Лады «Гранта»

Специфика тормозной системы в том, что основная нагрузка при торможении приходится на передние тормоза, поэтому накладки на задних тормозных колодках служат достаточно долго. Точный пробег, который могут выдержать задние колодки, не могут назвать даже конструкторы модели. Скорость износа зависит от нескольких факторов:

• стиля вождения (при агрессивной езде с постоянными разгонами и торможениями колодки изнашиваются интенсивнее);
• качества материала накладок на задних колодках;
• состояния тормозных барабанов;
• наличия посторонних факторов (например, химикаты, которыми посыпают дороги в зимний период, разрушают материал фрикционных накладок).

При благоприятных условиях задние колодки Лады «Гранта» могут пройти до 60 тысяч километров. Но менять их следует в зависимости от состояния накладки, а не пробега автомобиля. Если толщина накладки 1,5 мм или меньше, если она начала отслаиваться от металла или имеет сколы и трещины, необходима замена задних колодок Лада «Гранта». Если накладки колодок тоньше, то поршни могут слишком далеко выйти из тормозных цилиндров, что приведет к утечке тормозной жидкости и потере работоспособности тормозной системы.

Замена задник колодок на Гранте с АБС

Лада Гранта с АБС имеет незначительные конструктивные особенности:

• оснащена датчиками АБС (они же датчики вращения колеса);
• задние колодки имеют отверстия для датчиков;
• под барабаном расположен задающий диск датчика ABS.

Отличия тормозов с ABS от обычных незначительны и не затрудняют замены колодок.
Первым этапом при замене тормозов у Granta с ABS будет демонтаж датчиков (см. рисунок ниже):

Датчик АБС снимается с обратной стороны колеса. Можно попытаться снять колодки без снятия датчика.

Второй шаг: снимаем барабан (как описано выше) и задающий диск под ним. В остальном процедура совпадает с приведенной выше по тексту.

При сборке тормозов не забудьте поставить на место задающий диск. Иначе АБС не будет работать.

По окончанию работ можно прокачать педаль тормоза и долить при необходимости тормозную жидкость. Если после прокачки жидкость уходит – где-то есть утечка.

Проверьте работу ручника: нормальное положение – стояночный тормоз схватывается на 3-4 щелчке рычага.

Все шаги по замене

При замене колодок требуется снимать четыре пружины: 5, 13 и 7 (2 шт.). Поможет обычная отвёртка – пружину достаточно поддеть за ушко.

Сама колодка – это деталь «4»

Когда пружин нет, обе колодки выдвигаются вперёд. Однако на одной из них закреплена деталь 12 (рычаг). У рычага есть ушко, соединённое с тягой ручника. Эту тягу нельзя будет снять, пока не демонтирована сама колодка.

Нужно избавиться от лишних деталей

Прежде всего, надо снять корпус барабана: накидным ключом «на 7» откручивают два штифта.

Крепёжных деталей – всего две

Барабан нужно сместить вперёд. Кстати, при необходимости здесь используют киянку. Всю ступицу поворачивают вокруг оси, несильно ударяя по корпусу.

Киянка должна помочь!

В автомобилях с ABS под барабаном находится ротор (диск с прорезями). Не повредите его!

Установку ротора можно будет выполнить, ориентируясь по отверстиям, в которые были продеты штифты.

На втором шаге демонтируйте все пружины: верхнюю, нижнюю, две боковых. Под верхней пружиной находится планка (см. рис. 2). Её тоже необходимо снять.

Первый шаг по демонтажу

Не забудьте убрать распорку

Выдвигаем колодки

Четыре пружины и распорка должны отсутствовать. И тогда колодку, установленную спереди, можно снять сразу (рис. 1).

Самое простое действие

Демонтаж задней колодки

Вторую колодку тоже выдвигают вперёд: трос ручника был отпущен, и никакого натяжения нет!

Самый последний шаг – это демонтаж рычага. Шпонку из проволоки легко будет вытянуть плоскогубцами.

Избавляемся от лишней детали

Монтаж узла проводят в обратной последовательности. Но надо учесть некоторые тонкости.

Что нужно знать

Детали крепления рычага, соединяемого с колодкой, всегда нужно смазывать Циатимом. Машинного масла здесь будет недостаточно. Установив колодки на место, закрепляйте их боковыми пружинами (см. рис.).

Самодельная проволочная тяга

Чтобы вытянуть пружину вперёд, используйте тягу из проволоки.

Допустим, осталось только одеть барабан. Здесь будет одна тонкость: обе колодки надо поджать с боков и удерживать их плоским ключом или отвёрткой.

Как нужно держать колодки

Если бы жидкость DOT не была слита, её уровень повысился бы до крышки бачка.

Закрутив штифты на барабане, выполните два действия: нажмите и отпустите педаль тормоза, проверьте регулировку ручника. Она может сбиться. Если педаль тормоза стало бить после регулировки, то обратите внимание на этот материал.

Общие вопросы

Разберемся, когда же нужно менять колодки и что выбрать из комплектующих.

Когда менять задние колодки

Задние колодки на Гранте меняют при следующих показателях:

1. колеса шумят – гремят – вибрируют при торможении;
2. на колодках осталось 1,5 мм (либо меньше);
3. колодки расслоились, из-за чего колеса периодически заклинивает;
4. перестал держать ручник;
5. вы недавно поменяли передние колодки, а к задним еще не притрагивались.

Как всегда очевидный пункт: меняем колодки комплектом по осям! Нельзя заменить только на правом или левом колесе, а другое оставить со старыми тормозами.

Даже при сильном износе колодок машина может тормозить, но это опасно и недопустимо.

Выбор комплектующих для Гранты

Мы собрали таблицу артикулов на запчасти для замены тормозов. Вот она (можно использовать для поиска и заказа онлайн):

Список аритикулов на все запчасти, которые могут потребоваться для работы.

Вариантов много не бывает.

ABS позволяет сократить тормозной путь и сохранить маневренность при торможении.

Пошагово: как поменять передние колодки на Гранте

Приступаем к работе. Находим пластину с загибом, стопорящую болт крепления тормозного цилиндра к нижнему пальцу – как на фото ниже.

Начало: нспользуя плоскогубцы, выгибаем края обратно, чтобы выкрутить болт.

Следующий шаг: придерживаем направляющий палец ключом на 17, при этом выкручивая болт (накидной на 13).

Выравниваем стопорную пластину. Фиксируем палец (рожковый на 17), выкручиваем болт (ключ на 13).

Далее: извлекаем вывернутый болт вместе с пластиной. Теперь мы можем поднять скобу и получить доступ к колодкам.

Выкручиваем болт полностью. Поднимаем скобу в сборе.На данном этапе нельзя нажимать на педаль тормоза. Иначе поршень полностью выйдет из тормозного цилиндра.

Извлекаем старые тормозные колодки. Очищаем их посадочное место щеткой.

Вытаскиваем непригодные колодки. Если производите замену впервые – запомните, как стояли старые колодки.

Далее: ставим новые колодки на место старых.

Чтобы можно было опустить скобу, мы должны максимально задвинуть поршень в цилиндр. На фотографии изображены два способа.

Первый способ: задвинуть поршень не опуская скобу. Второй: задвинуть поршень, опустив скобу и используя ее как упор.

Способ 1: скоба не опущена. Используя раздвижные пассатижи задвигаем поршень в цилиндр.

Способ 2: скоба опущена. Упираем отвертку в край скобы и отжимаем ей поршень на место.

Предпочтительнее способ 1, так как второй выполним только без колодок на местах.

Собираем все в обратном порядке.

Не забудьте загнуть угол стопорной пластины, чтобы болт крепления тормозного цилиндра зафиксировался на месте!

Последний этап после окончательной сборки: нажать педаль тормоза несколько раз. Так вы прокачаете тормоза и установите зазор между колодкой и поршнем.

После проверьте уровень тормозной жидкости в бачке. Долейте по мере необходимости.

Напоминалка

Подытожим ключевые моменты:

• Гранта с АБС имеет особые колодки, задающий диск ABS и датчики, которые нужно отсоединить перед разборкой тормозного барабана;
• Когда барабан плохо слазит, можно снять его иначе: вкрутите штифты на 7 в отверстия, рядом с которыми они были вкручены (подробнее в пункте Как снять тормозной барабан);
• Нельзя нажимать педаль тормоза после снятия барабана;
• Если не откачать лишнюю тормозную жидкость перед началом работы, ее может выдавить после замены колодок.

Для любителей ремонта мы приготовили статью: как менять передние тормозные колодки на Гранте.

Есть что добавить к статье? Пишите все в комментариях!

Как правильно выбрать и какие лучше покупать тормозные колодки для Гранты

Поставку элементов тормозной системы для Гранта осуществляет . Специализация: грузовые и легковые автомобили. Начиная с конца 2012 года ОАО «ТИИР» поставляет передние накладки из композиционного материала (1118-3501090).Особенность комплектующих в отсутствии в конструкции противоскрипных пластин. С тыльной стороны нанесена специальная мастика для подавления шумов, вибраций, скрипов.

Технология показала ряд недоработок и в 2013 году ТИИР поставляет новые колодки под индексом (2192-3501090-10). Они изготовлены также из композиционного материала под номером ТИИР-299. С внешней стороны установлены противоскрипные пластины «Nulok» для Лада Гранта.Задний контур оснащен колодками (21920-3502090-10) дискового типа. Комплектующие также поставляет ОАО «ТИИР». Номер композиционного материала ТИИР – 444.

Читать далее: Как выбрать радиатор отопления рейтинг лучших производителей

Как заменить передние тормозные колодки на Ладе Гранте

Прежде чем перейти к пошаговому процессу, укажем основные подготовительные моменты. Без них приступать к замене нельзя.

Необходимый инструмент для замены

Для работы потребуются:

• Тормозная жидкость;
• Отсос для лишней тормозной жидкости (если потребуется, можно использовать шприц или клизму);
• Накидной ключ на 13;
• Рожковый ключ на 17;
• Плоскогубцы;
• Раздвижные пассатижи либо надежная плоская отвертка;
• Щетка для очистки посадочных мест колодок (любая жесткая).

Для фиксации автомобиля на месте можно использовать противооткатные башмаки. Если таких нет, подоприте колеса с обеих сторон половинками кирпича. Противооткатные башмаки или упоры обязательно использовать при снятии колес с автомобиля.

Подготовительные работы

К обязательным подготовительным работам отнесем следующие пункты:

• Проверить уровень тормозной жидкости – если она выше максимума, нужно отобрать часть. Иначе есть риск ее выдавливания после замены колодок.
• Зафиксировать задние колеса противооткатами.
• Стронуть болты крепления колесных дисков.
• Поддомкратить нужное колесо и снять его.
• Подготовить весь инструмент и колодки для замены.

Меняют сразу все четыре колодки – по 2 на каждое колесо. Поштучная замена опасна – приводит к биению и потере курса машины при торможении.

Видео по замене задних колодок на Лада Приора

Ниже представлено видео, которое наглядно продемонстрирует процедуру.

LADA Priora c ABS Замена барабанных тормозных колодок
