Эффективность работы тормозов автомобиля зависит от состояния всех ее элементов, и при любых признаках неисправностей в тормозной системе нужно производить ремонт.

Замена тормозного цилиндра – работа несложная, но крайне важная, ездить с неисправными тормозами категорически запрещено. Диагностику и ремонт тормозной системы (ТС) необходимо проводить своевременно, от исправности тормозов зависит безопасность движения.

Устройство тормозной системы ВАЗ

Тормозная система автомобилей тольяттинского производства устроена достаточно просто, ТС состоит из следующих основных деталей:

• педали, нажатием на которую достигается торможение;
• главного тормозного цилиндра (ГТЦ), он передает усилие нажатия педали через гидравлику рабочим цилиндрикм, соответственно, и колесам. ГТЦ ВАЗ – двухконтурный, контуры разделены для передачи давления жидкости на передние и задние колеса;
• вакуумного усилителя, облегчающего усилие нажатия педали;
• трубок, которые соединяют между собой элементы ТС;
• рабочих тормозных цилиндров (РТЦ);
• колодок (барабанов) и дисков;
• распределителя (регулятора давления) тормозов.

При нажатии на педаль тормоза поршень в ГТЦ сжимает тормозную жидкость и передает ее давление к РТЦ. Поршни рабочих цилиндриков под воздействием гидравлики разжимаются, придвигая колодки к дискам или барабанам. Движение колес замедляется, и таким образом происходит торможение автомобиля.

https://youtube.com/watch?v=9CuwUQYcktc

Замена переднего и заднего тормозных цилиндров на ВАЗ 2110

Тормозная система — одна из важнейших в любом автомобиле. Не исключение и ВАЗ 2110. Надежная работа его тормозов гарантирует безаварийное вождение и безопасность как водителю, так и его пассажирам.

Тормозная система ВАЗ 2110 делится на три элемента:

1. Передние тормоза.
2. Задние тормоза.
3. Ручной тормоз.

Все перечисленные элементы образуют своего рода тормозные контуры. ВАЗ 2110 отличается их диагональной компоновкой.

При торможении одновременно задействуются в парах тормозные устройства:

• переднего правого колеса и заднего левого колеса;
• переднего левого колеса и заднего правого колеса.

Это дает больше шансов на избегание аварии, даже при отказе одного из тормозных контуров. Автомобиль в этом случае движется по траектории выбранной водителем, а не неконтролируемо уклоняется от нее (то есть его не «заносит»).

Устройство передних тормозов ВАЗ 2110

Содержание

Передние тормоза установлены в переднем правом и левом колесе соответственно.

Устройство передних тормозов ВАЗ 2110: 1 – тормозной диск; 2 – направляющая колодок; 3 – суппорт; 4 – тормозные колодки; 5 – цилиндр; 6 – поршень; 7 – уплотнительное кольцо; 8 – защитный чехол направляющего пальца; 9 – направляющий палец; 10 – защитный кожух.

Они включают в себя:

1. Тормозной диск.
2. Тормозные колодки (за степенью их износа нужно внимательно следить).
3. Тормозной цилиндр (в комбинации с суппортом и при должной упругости уплотнительного кольца, обеспечивает саморегулирование расстояния между дисками и колодками).
4. Поршень тормозного цилиндра (находится в тормозном цилиндре и оснащен уплотнительным кольцом).
5. Суппорт (соединяется с тормозным цилиндром с помощью болтов).

Признаки основных поломок передних тормозов и способы их исправления

Рассмотрим поломки основных элементов передних тормозов и кратко охарактеризуем способы их устранения:

1. Чтобы остановить движущийся ВАЗ 2110 нужны то значительные по силе нажатия на педаль усилия, то педаль становится очень податлива и легко выжимается. В этом случае причины и способ их устранения могут быть следующие: ❶ Тормозные трубки, шланги или штуцера, их соединяющие, засорились или неконтролируемо согнулись. Это выявляется осмотром — в случае сгибов рекомендуется заменить деталь, а при их отсутствии — продуть тормозную магистраль (она состоит из этих самых трубок, шлангов и штуцеров) воздухом. Например, с помощью компрессора, резиновой груши или большого медицинского шприца. Разумеется, всю магистраль нужно перед этим демонтировать. ❷ Уплотнительные кольца поршня тормозного цилиндра разбухли и вызвали его заклинивание. Это выявляется после разборки тормозного цилиндра. Причиной данной неисправности является попадание машинного масла в тормозную жидкость. Исправляется это заменой уплотнительных колец и соответственно полной заменой всей тормозной жидкости. Перед заливом в тормозную систему новой жидкости рекомендуется систему тщательно промыть. ❸ Намертво заклиниваются (из-за перекоса) поршни тормозных цилиндров. После их разборки нужно заменить их на новые.
2. При нажатии на тормозную педаль она идет слишком легко. В этом случае причины и способ их устранения могут быть следующие: ❶ Неправильное взаимодействие тормозных дисков и тормозных колодок. Обычно происходит из-за неровных поверхностей. Выход из этого положения — тщательная шлифовка и подгонка как тормозного диска, так и колодок. ❷ При визуальном осмотре, после разборки тормозного узла, видны искривления колодок. В этом случае нужно просто заменить деформированные тормозные колодки на новые. ❸ Если два первых объяснения не подходят, то вероятнее всего в гидроприводе тормозной системы оказался атмосферный воздух. Решение — его полное удаление. При этом используется несложной оборудование вроде резиновой груши и пластиковой емкости объемом 1,5-2 литра. Для этой операции нужен помощник.
3. При эксплуатации тормоза как бы заклиниваются, залипают, а потом это проходит. В этом случае причины и способ их устранения могут быть следующие: ❶ При визуальном осмотре можно заметить ослабление кронштейнов суппорта. Поэтому болты их крепящие нужно просто затянуть. ❷ Также в ходе осмотра может быть выявлено ослабление болтов упорной пластины суппорта. В этом случае, как и в предыдущем, нужно закрутить их посильнее. ❸ Если вышеописанные признаки не были замечены, то стоит обратить внимание на тормозной диск. После изучения его маркировки, вероятно, окажется, что он не соответствует нужному ВАЗ 2110 по фрикционным свойствам. Выход — немедленная его замена.
4. Нажимая на педаль тормоза, можно почувствовать жесткость ее хода. В этом случае причиной скорее всего является схватывание или клин поршней тормозных цилиндров. Вероятна и деформация суппорта. После разборки узла суппорт и цилиндры можно отремонтировать, но желательнее сменить на новые.
5. При стабильном некоторое время выжимании педали тормоза она как бы проваливается, расстояние между ней и полом вашего ВАЗ 2110 резко уменьшается. Скорее всего где-то в тормозной магистрали или узлах, которые она связывает, есть течь. Это выясняется путем осмотра тормозной системы. Здесь нужна помощь второго человека. Он должен максимально выжимать педаль тормоза, а мастер в это время должен тщательно осмотреть все тормозные трубки, шланги, штуцера и цилиндры на предмет протечек. Рекомендуется перед этой процедурой полностью заполнить тормозную систему жидкостью.
6. Нажимая на педаль тормоза, чувствуется ее полное, до упора опускание, но после этого нормальный ход возвращается. Эти признаки говорят о загрязнении тормозного диска или же значительной коррозии крепящих его деталей. Это выясняется после осмотра. Далее загрязнение и коррозия нейтрализуются путем тщательной очистки поверхностей.
7. Прилагая постоянную силу на педаль, наблюдаем ее резкое опускание до пола автомобиля. Здесь может быть две причины. Первая — утечка из системы тормозной жидкости. Определив это устраните протечку путем замены прохудившейся детали. Вторая причина — несоответствие марки тормозной жидкости вашему ВАЗ 2110. Если марка тормозной жидкости неизвестна, то нужно слить ее, промыть систему и залить в нее рекомендуемую тормозную жидкость.
8. Расстояние, на которое обычно выжималась педаль тормоза, неожиданно стало значительно большим, чем ранее.

Данное явление говорит о том, что либо в тормозных магистралях оказался атмосферный воздух. В этом случае его нужно удалить как описано было выше, либо же при осмотре будет замечен сильный износ тормозных колодок (стерто более 30% от толщины новых колодок). В последнем случае нужно поменять колодки со всей колесной оси на новые.

Самостоятельная замена переднего тормозного цилиндра на ВАЗ 2110

Как ясно из приведенного выше материала, о поломках и способах их устранения, часто необходимо заменить передний тормозной цилиндр.

Рассмотрим этот процесс поэтапно:

1. ВАЗ 2110 устанавливается на эстакады или над смотровой ямой. Далее приподнимается с помощью домкрата и фиксируется надежными подпорками. Фиксируются противооткатными приспособлениями и задние колеса.
2. С той стороны, где стоит заменяемый цилиндр, снимаем колесо.
3. Аккуратно убираем уплотнитель тормозного шланга и ослабляем степень закрутки его наконечника.
4. С помощью большой отвертки убираем крепежные элементы суппорта (выкручиваем болты и отгибаем усики стопорных шайб). Здесь уместно использовать подходящий второй ключ на противоходе.
5. Убрав крепежные болты, полностью демонтируем суппорт и тормозной цилиндр. Будьте осторожны — при отсоединении тормозного шланга из него течет жидкость. Берегите свои глаза!
6. После фиксации суппорта (например, струбциной или тисками) от него отделяется тормозной цилиндр — откручиваем два болта с внутренним шестигранником. Снимая стопорные кольца действуйте аккуратно — не повредите защитный чехол тормозного цилиндра.
7. Приступаем к разборке самого цилиндра. Для этого подаем воздух из компрессора в цилиндр (используем отверстие для подачи в него тормозной жидкости). После этого легко вынимаем поршень из цилиндра.
8. Аккуратно снимаем уплотнительное кольцо и осматриваем внутреннюю поверхность цилиндра и внешнюю — поршня. При повреждении или стертости — заменяем полностью весь цилиндр на новый.
9. Даже если цилиндр не меняем, то обязательно меняем уплотнительное кольцо (разбухло оно или нет — не имеет значения).
10. В обратном порядке собираем тормозной цилиндр, крепим его к суппорту и устанавливаем все на прежнее место. При необходимости смазываем направляющие.
11. Полностью прокачиваем тормозную систему.

Замена переднего тормозного цилиндра ВАЗ 2110

Самостоятельная замена заднего тормозного цилиндра на ВАЗ 2110

Не менее часто, чем передний, нуждается в замене и задний тормозной цилиндр.

Опишем основные этапы этого процесса:

1. Помещаем автомобиль над смотровой ямой или на эстакаду. Противооткатными приспособлениями фиксируем передние колеса.
2. С помощью домкрата поднимаем кормовую часть ВАЗ 2110. Закрепляем в этом положении надежными подпорками.
3. Снимаем задние колеса. При помощи резиновой киянки удаляем тормозные диски.
4. С осторожностью (берегите руки!) демонтируем тормозные колодки. Для этого отсоединяем от них стягивающие пружины.
5. Максимально вверх (до 6-8 щелчков) поднимаем рукоятку ручного тормоза. Это приведет к смещению тормозных колодок. Как следствие — они легко удаляются.
6. От тормозных цилиндров отсоединяются тормозные трубки. Будьте осторожны, из них потечет жидкость! Берегите глаза!
7. Полностью снимается тормозной цилиндр — после откручивания крепежных болтов.
8. Тормозной цилиндр заменяется товым или ремонтируется.
9. Производим, в обратной последовательности действий, сборку всего узла задних тормозов.
10. Обязательно производим прокачку всей тормозной системы ВАЗ 2110.

В заключение можно сказать, что регулярная проверка и, при необходимости, замена передних и задних тормозных цилиндров — поможет избежать неожиданного отказа всей тормозной системы ВАЗ 2110.

Неисправности, происходящие в тормозах

Периодически в ТС возникают различные неисправности, также нередко выходит из строя рабочий и главный цилиндр. В РТЦ происходят следующие поломки:

• заклинивает поршенек в одном из положений;
• изнашивается внутренняя поверхность;
• выходят из строя уплотнительные манжеты (рвутся или разбухают).

Основной признак неисправного состояния – появление подтеков (течи) тормозной жидкости (ТЖ) из РТЦ. Если колодки изношены до голого металла, поршни в РТЦ выдвигаются слишком далеко, в результате может вытечь «тормозуха», и тормоза пропадут.

В ГТЦ также может заклинивать поршень, изнашиваться или ржаветь внутренняя полость механизма, пропускать манжеты. Признаки неисправности ГТЦ следующие:

• при торможении «проваливается» педаль тормоза (ПТ), пропадает эффективность нажатия, обычно такое происходит при небольшой утечке из ГТЦ;
• торможение происходит в самом конце хода педали, и на ПТ приходится несколько раз нажать, чтобы произвести торможение;
• нет тормозов на передние или задние колеса, такое происходит в случае, если не работает один из контуров ГТЦ.

Ездить с неисправными рабочим и главным тормозными цилиндрами нельзя, детали следует незамедлительно поменять.

Задний цилиндр конструкция

Замена заднего тормозного цилиндра ваз 2109
В свою очередь цилиндр состоит из:

• Бачка тормозной жидкости. Специальный датчик регулирует уровень жидкости;

Примечание: резервуар для тормозной жидкости не обязательно должен быть установлен собственно на данном цилиндре. Его можно установить и в другом месте, если оно более удобное. Важно, чтобы он был связан с полостью цилиндра посредством трубок.

• Корпуса, в котором сосредоточены поршни и возвратные пружины;
• Возвратных пружин, позволяющих вернуться поршням в исходное положение после нажимания на тормоз;

Замена заднего тормозного цилиндра на ваз 2109

• Уплотнительных манжет, которые создают правильное давление в резервуаре;
• Поршней с толкателями;
• Датчика перепада давления.

Примечание: с его помощью водитель узнает о потере герметичности в одном из контуров.

Замена главного тормозного цилиндра

Замену ГТЦ на автомобилях ВАЗ-классика (2101-07) произвести несложно, эту работу можно сделать самостоятельно. Для выполнения подобной операции потребуется инструмент:

• ключ на 10 (или специальный прокачной ключ);
• крестообразная отвертка;
• комбинированный ключ на 13 (можно еще дополнительно использовать для удобства головку с воротком и с трещоткой).

Яму или подъемник для выполнения работ использовать необязательно, замену можно произвести на улице в сухую погоду или в гараже. Работу следует выполнять в следующей последовательности:

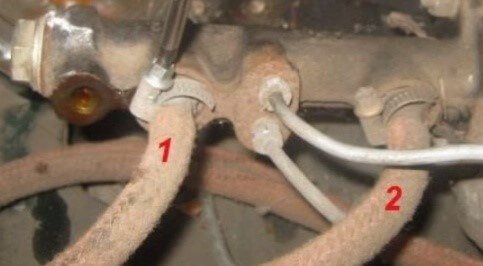

• отворачиваем три тормозные трубки снизу устройства (ключ на десять);
• ослабляем хомуты двух шлангов (внизу ГТЦ), сдергиваем шланги;



• откручиваем две гайки крепления ГТЦ к вакуумному усилителю (нужен ключ на 13 или головка с воротком);
• демонтируем деталь, устанавливаем новый ГТЦ на место, производим обратную сборку.

После произведенной операции следует долить в бачок ТС жидкость, затем обязательно хорошо прокачать тормоза.

Замена задних тормозных цилиндров

Лучшие задние тормозные цилиндры на ВАЗ 2110 могут работать долгое время. Примером бракованного изделия может служить тормозной цилиндр, у которого поршни выходят из цилиндра всего на несколько миллиметров, чего недостаточно для раздвижения тормозных колодок. На срок службы тормозных цилиндров играет и качество тормозной жидкости.Инструкция указывает, что задние тормозные цилиндры извлекаются на снятом тормозном барабане.
Совет: Желательно, чтобы замена задних тормозных цилиндров ВАЗ 2110 выполнялась одновременно на обоих тормозах. Износ одного из элементов указывает, что скоро выйдет со строя и второй. А цена проведения работ будет уменьшена, за счет разборки автомобиля один раз.

Итак:

• Машина устанавливается на смотровую яму или подъемник.
• Фиксируются передние колеса.
• Снимаются задние.
• Используя резиновый молоток, со своего места вытаскивается тормозной диск.
• Аккуратно извлекается конец верхней стяжной пружины, позиция 7 на первом фото. До этого он соединялся с тормозной колодкой.
• До конца поднимается ручка ручного тормоза. В этом случае раздвигаются тормозные колодки, и они без особых усилий снимаются.
• Откручивается от цилиндра тормозная трубка.
• Снимается задний тормозной цилиндр.

Снятие заднего тормозного цилиндра ВАЗ 2110

• При необходимости, выполняется замена заднего тормозного цилиндра ВАЗ 2110 новым.
• Сборка узла выполняется в обратной последовательности.
• Работа заканчивается прокачкой тормозов.

Совет: Замена тормозного цилиндра на автомобиле ВАЗ 2110 выполняется в строгой последовательности – как демонтаж, так и установка запчастей. Главное условие – исправность и герметичность в гидравлической системе.

Замена тормозного цилиндра 2114

Работа по замене ГТЦ на моделях ВАЗ 2108-15 производится приблизительно также, есть только некоторые конструктивные отличия.

Делаем замену следующим образом (на примере ВАЗ-2114):

• по бокам откручиваем четыре трубки (две слева и две справа). Лучше воспользоваться специальным трубным ключом, рожковым ключиком можно закатать грани гаек;
• отвинчиваем две гайки на тринадцать крепления ГТЦ к «вакууму»;
• снимаем старую запчасть и монтируем новую, не забывая по окончанию работы прокачать тормоза. На этом замену цилиндра 2114 можно считать законченной.

Замена ремкомплекта тормозного цилиндра

Если в ГТЦ 2114 внутренняя поверхность самого цилиндрика еще не изношена, можно заменить внутренности механизма, установив новый ремонтный комплект. Ремкомплект состоит из четырех манжет:

• три манжета одинаковые, они такие же, как и на моделях 2101-07;
• одно уплотнительное кольцо 2108.

Меняется ремкомплект очень просто:

• выливаем из ГТЦ жидкость;
• демонтируем пластмассовый бачок;
• откручиваем передний стопор (выполненный в виде заглушки);
• вынимаем все содержимое (поршни, уплотнительные кольца, пружины), меняем манжеты, и устанавливаем весь механизм в обратном порядке. Перепутывать здесь ничего нельзя, иначе ремонтируемый узел не будет работать.

Ремонт ГТЦ на моделях ВАЗ не всегда целесообразен – если зеркальная поверхность внутри механизма изношена, замена ремкомплекта тормозного цилиндра не решит проблему, ГТЦ также будет течь. Чаще всего на вазовских машинах главный тормозной цилиндр меняется целиком – стоит новая деталь в сборе в районе одной тысячи рублей, и ремонт получается неоправданным.

Процедура замены тормозного цилиндра на ваз 2114

Замена заднего тормозного цилиндра на ваз 2114 ничем не отличается от той же процедуры, скажем, на 2106 или 21099.

• На первом этапе необходимо обеспечить доступ ко всем колесам одновременно, потому что так легче будет производить последующую прокачку всей системы. Для этого установили машину на опоры и приподняли. На винтовом подъемнике это осуществить удобнее всего, но можно обойтись и без него.
• При помощи баллонного ключа откручиваем необходимое нам колесо.
• С использованием пассатиж откручиваем шпильки, которыми прикручен барабан к ступице. И равномерно снимаем его, при этом, возможно, придется немного подстучать молотком по его задней части через деревянную прокладку. При этом будьте осторожны, потому что барабан изготовлен из весьма хрупкого материала. Дополнительно щеткой по металлу очистите цилиндрическую поверхность ступицы от ржавчины и грязи.
• Затем внимательно произведите снятие всех частей тормозной системы. Но чаще всего лучше снять все, потому что кожух, как правило, необходимо обработать и покрасить хотя бы грунтом.
• Далее приступаем к демонтажу самого цилиндра. Чтобы избавить себя от лишних хлопот обязательно тщательно зачистите соединение цилиндра с тормозной трубкой. При этом помните о том, что они могут быть как стальные, так и медные. В связи с этим требуется соблюдать аккуратность во всех действиях, чтобы их не повредить.

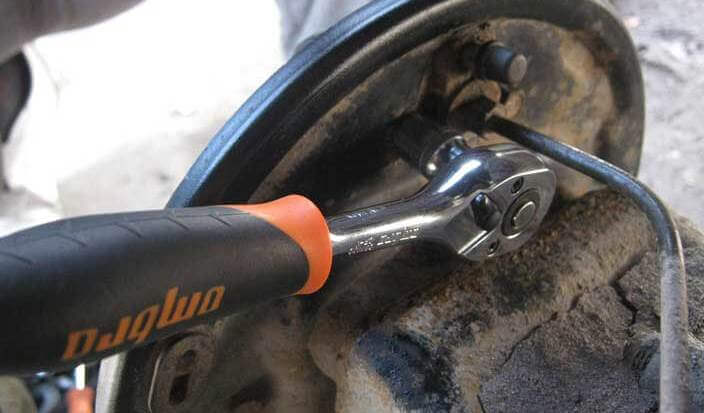

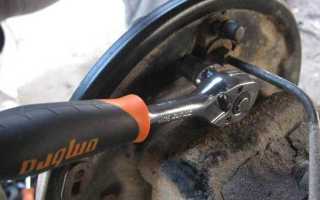

Как открутить задний тормозной цилиндр на ваз 2114, если соединения прикорели?

• Можно попробовать открутить штуцер ключом на 10, но, скорее всего, это сведется к срыву граней, поэтому на некоторое время обильно смочите все соединения WD-40. Она за сравнительно небольшой промежуток времени разъест и растворит всю окись металла, а благодаря своей микроскопичности она попадает даже в микро зазоры. Обычно после таких действий штуцер легко откручивается. Но если и это не помогает, а граней уже практически нет, то в продаже имеется специальный ключ, который представляет собой накидной с прорезью и с зажимным болтом. Такое нехитрое устройство позволяет открутить любые закоревшие соединение без особых усилий. Вам необходимо надежно закрепить его на гайке, зажать болтом и поворачивать.
• Итак, победив это соединение, приступайте к откручиванию самого тормозного цилиндра. Здесь все намного проще, потому что он прикручен всего двумя болтами на М6, под ключ на 10. Он, как правило, легко откручиваются и цилиндр легко вынимается из отверстия.
• После демонтажа старого цилиндра внимательно осмотрите состояние только что открученного штуцера и место установки. Все дефекты следует удалить, а заусенцы зачистить.
• Сборку тормозов осуществляйте в обратном порядке. Проверку цилиндра начинайте только после сборки всего тормозного механизма колеса. Установки колодок, планки, не забудьте обратно зацепить трос ручника. Это частая проблема в этом деле. Главное все собрать в именно так, как оно стояло.

Как заменить тормозной цилиндр мы разобрались, теперь приступим к прокачке системы.

• После установки барабана можно приступать к прокачке системы. Ее необходимо начинать с дальнего колеса по часовой стрелке. Это связано с тем, что система довольно большая и для того, чтобы из нее выкачать воздух начинать необходимо с дальних участков, постепенно заполняя всю систему.
• После прокачки внимательно осмотрите новый цилиндр и его соединение с трубкой на предмет протечек. При этом необходимо максимально сильно пару раз нажать и удерживать педаль тормоза.
• Чтобы упростить себе задачу, в случае неисправности нового приобретенного цилиндра, и не выполнять дурной работы. Можно проверить цилиндр без барабана, но здесь понадобится хорошая физическая сила и две матировки для вжатия и удержания поршней.
• При правильно отрегулированных тормозах сначала мертво схватывают при резком нажатии на педаль передние колеса, потому что они ближе находятся к главному тормозному цилиндру, а затем одновременно схватывают оба задних колеса. Если это не так, то следует прокачать систему заново или провести повторное техническое обслуживание.

Замена заднего тормозного цилиндра ВАЗ 2110, 2112, Лада Калина, Гранта, Приора и 2109, 2108

Но иногда задний тормозной цилиндр можно отремонтировать, для этого продаются ремкомплекты, в который входят несколько уплотнительных колец и два пыльника. Но это целесообразно только в случае отличного состояния его внутренней поверхности.

Замена тормозного цилиндра 2107

Если операция по замене на ВАЗ-классике производится не на автоподъемнике, удобнее делать работу последовательно – сначала на одной, затем на другой стороне заднего колеса. Для выполнения работ транспортное средство необходимо поставить на ровную площадку, далее поступаем следующим образом:

• глушим мотор, ставим авто на скорость, под передние колеса подкладываем упоры. Не забываем до конца ослабить ручник;
• ослабляем колесные гайки заднего колеса, домкратим машину и снимаем колесо;
• чтобы авто никуда не уехал, желательно поставить «козелок» рядом с домкратом;

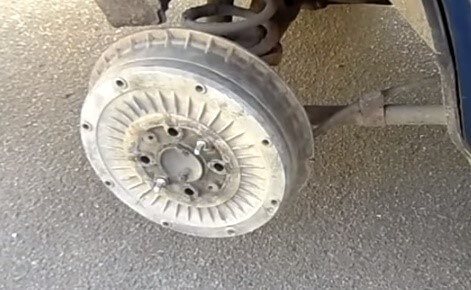

• снимаем тормозной барабан – комбинированным ключом на 12 откручиваем две направляющих;



• барабан обычно сходит туго, поэтому его следует обстучать сзади молотком через деревяшку. Бить железным молотком по детали нельзя, барабан можно расколоть;
• откручиваем сзади цилиндра тормозную трубку, также 2 болта на десять крепления самого РТЦ;

• вытягиваем цилиндрик, освобождая его от колодок;
• ставим подготовленную на замену деталь (важно попасть колодками в прорези на поршнях РТЦ, крепим все снятые детали по своим местам;

После произведенной работы необходимо долить в бачок системы ТЖ и прокачать тормоза.

Замена тормозного цилиндра ВАЗ 2109

РТЦ на задней оси колес 2109 меняется по такому же принципу, что и на ВАЗ-классике, также снимается колесо и барабан, откручивается ключом на десять трубка и два крепления цилиндра. Часто так случается, что трубка и болты РТЦ на опорном диске закипают, чтобы их аккуратно снять, необходимо побрызгать соединения WD-40, и прежде чем откручивать, подождать минут 15-20. Гайка тормозной трубки будет легче откручиваться, если металл вокруг нее аккуратно обстучать молотком. При постукивании важно не сломать прокачной штуцер.

Замена тормозного цилиндра 2109 – дело несложное, и многие водители такую работу могут выполнить самостоятельно.

Необходимый инструмент

Для того чтобы произвести замену тормозного цилиндра вам будут необходимы следующие инструменты:

1. баллонный ключ;
2. домкрат;
3. WD-40;
4. ключ накидной на 10;
5. приспособление для откручивания штуцеров при необходимости;
6. щетка по металлу;
7. ветошь;
8. пассатижи;
9. отвертка или штырь для натяжения пружин.

Перед началом всех видов работ обязательно предусмотрите место для раскладывания всех запчастей, при снятии которых желательно запоминать последовательность и способы их вынимания. Это намного облегчит обратный процесс. Кроме того, перед подобной процедурой желательно запастись комплектом тормозных колодок, потому что их все равно следует менять каждый год в зависимости от интенсивности езды. Да и к тому же они не так уж и много стоят. Итак, имея у себя в арсенале все перечисленное, приступаем к работе.

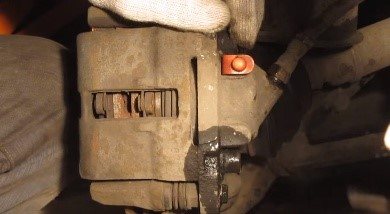

Замена переднего тормозного цилиндра

На передних колесах автомобилей ВАЗ устанавливаются суппорты:

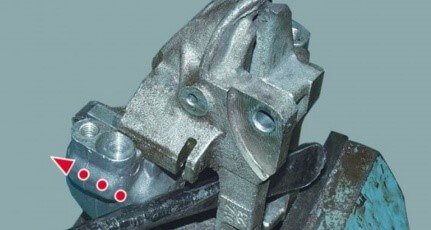

• у авто ВАЗ-классика на скобах суппорта крепятся по два передних тормозных цилиндра (ПТЦ);
• на моделях ВАЗ 2108-15 с каждой стороны на передней оси устанавливается по одному ПТЦ.

Замена переднего цилиндра 2109 выполняется несложно, ее также легко сделать самому:

• ставим автомобиль на ровную площадку (можно работу сделать без ямы и подъемника), под задние колеса ставим подкаты;
• домкратим машину, скидываем переднее колесо;
• отворачиваем шестигранником два крепления суппорта;



• ослабляем гайку тормозного шланга;
• отгибаем на верхнем и нижнем болте контрящие шайбы, отворачиваем крепления цилиндра к скобе суппорта
• отводим в сторону ПТЦ вместе со скобой;
• отсоединяем цилиндр от скобы, затем от шланга, чтобы «тормозуха» не текла, после отсоединения ПТЦ шланг лучше сразу направить вверх;

• устанавливаем другую, новую запчасть, производим сборку.

Замена тормозного цилиндра ВАЗ 2101-07

На автомомашинах ВАЗ-классика меняется ПТЦ немного по-другому, чем на переднеприводных машинах ВАЗ. Передний суппорт на «Классике» можно поменять целиком весь в сборе, но также есть возможность произвести замену только цилиндров. Работа выполняется следующим образом:

• также ставим автомобиль на площадку, снимаем переднее колесо;
• откручиваем болты крепления самого суппорта;

• отводим суппорт в сторону, отсоединяем шланг;
• вытаскиваем из суппорта колодки, скручиваем с него тормозную трубку.
• если штифты крепления колодок не вынимаются, их придется обрезать болгаркой, установив затем новые крепления;
• тормозные цилиндры крепятся на скобе в направляющих, и они вынимаются либо монтировкой, либо аккуратным постукиванием молотка;



• устанавливаем другие цилиндры, трубку и колодки со штифтами, совершаем сборку.

Замена манжета тормозного цилиндра

При желании на автомобилях ВАЗ можно не менять задние рабочие цилиндры целиком, а произвести только замену манжет. Для этого нужно разобрать РТЦ – вынуть поршни и пружину, с поршней снять старые манжеты и установить новые. Ремонт РТЦ целесообразно делать только в том случае, если цилиндры прослужили недолго, но они потекли. Все дело в том, что на вазовских автомобилях РТЦ стоят очень недорого, целесообразно менять задние цилиндры целиком в сборе – замена манжет часто бывает неоправданной.

Разборка и ремонт ГТЦ

После демонтажа ГТЦ необходимо внимательно осмотреть его на предмет утечки жидкости. Если задний сальник влажный или мокрый, скорее всего, часть тормозной жидкости попала в ВУТ и разъедает его мембраны. Необходимо шприцем и тонкой трубочкой откачать жидкость из ВУТ.

Для разборки ГТЦ слейте с него жидкость, затем аккуратно зажмите в тисках таким образом, чтобы отверстия для установки бачка оказались внизу. Открутите стопорные винты, которые не позволяют поршням возвращаться излишне далеко. Извлеките ГТЦ из тисков и с помощью съемника снимите стопорное кольцо со стороны ВУТ. Вытащите первый поршень и пружину. Нередко второй поршень выходит с трудом, поэтому приходится или стучать ГТЦ по деревянному бруску, или глушить одно из отверстий дальнего цилиндра с помощью подходящего болта и подключать ко второму отверстию компрессор с давлением не меньше 6 атмосфер. Вытаскивая поршни, обязательно запоминайте, как установлены резиновые уплотнители и как расположены поршни, это очень поможет при сборке.

Внимательно осмотрите внутреннюю поверхность ГТЦ. Любые царапины ведут к снижению эффективности торможения, поэтому недопустимы. Если на внутренней поверхности обнаружены царапины, корпус или ГТЦ целиком необходимо заменить. Убедившись, что внутренняя поверхность ГТЦ не имеет повреждений, покупайте соответствующий ремкомплект. При выборе ремкомплекта отдавайте предпочтение изделиям, которые изготовлены предприятиями-партнерами крупных автопроизводителей. Нередко оригинальные ремкомплекты от одной марки или модели подходят к другой.

Ремонт главного тормозного цилиндра.

Снимите все старые резиновые уплотнители с поршней. Промойте поршни водой и просушите сжатым воздухом. Установите новые уплотнители из ремкомплекта. Перед установкой обязательно смажьте их тормозной жидкостью, это облегчит их посадку на место и предотвратит повреждение. Не перепутайте направление установки манжет. Перед сборкой ГТЦ промойте его корпус водой с моющими средствами, просушите сжатым воздухом и обильно смажьте тормозной жидкостью. Не используйте для промывки бензин или другие нефтепродукты, если вы некачественно смоете их, то они разъедят резиновые уплотнители. Установите на место поршни, закрутите стопорные болты, вставьте задний сальник и стопорное кольцо.

Прокачка

После замены любого цилиндра в ТС необходимо прокачать тормоза. Прокачку на любом автомобиле всегда начинают с самого дальнего колеса от ГТЦ. На всех машина ВАЗ в первую очередь прокачивать тормоза начинают с заднего правого колеса, затем переходят на заднее левое, правое переднее, а переднее левое колесо прокачивают в последнюю очередь. Если педаль тормоза берет в самом конце или жесткая, прокачку следует повторить, работу следует выполнять по той же схеме заново.

Некоторые советы

1. Если начались проблемы с тормозами, в первую очередь нужно произвести внешний осмотр ТС: проверить уровень жидкости в бачке, убедиться, что не подтекают передние/задние цилиндры. В гидравлике тормозов не должно быть даже пятен ТЖ.
2. «Тормозуху» обязательно следует заливать одной и той же марки, полностью замену ТЖ рекомендуется проводить не реже чем один раз в два года.
3. Если в ГТЦ выявлены неисправности, и он уже прослужил не менее года, целесообразнее его заменить полностью, чем ремонтировать. То же самое можно сказать и о задних рабочих цилиндриках.
4. Прежде чем менять ГТЦ, следует из него удалить тормозную жидкость, обычно такую операцию делают с помощью шприца.
5. Обычно течь главного цилиндра не видна, но если есть какие-либо подозрения, что это деталь неисправна, следует снять ГТЦ – следы подтеков у него будут сзади, и это говорит о его неисправном состоянии.
6. Если при внешнем осмотре на тормозных шлангах были обнаружены трещины, лучше не рисковать и сразу заменить дефектные детали.

Статьи по теме:

• Замена прокладки головки блока цилиндров ВАЗ Двигатели Волжского автомобильного завода отличаются достаточной надежностью, но рано или поздно нуждаются в ремонте. Часто различные поломки ДВС происходят по вине самих автовладельцев, […]
• Виды тюнинга салона на автомобиле ВАЗ 2107 Заднеприводные автомобили ВАЗ-классика уже не производятся в России, и последнее время стали реже встречаться на дорогах, однако, машины еще достаточно популярны и пользуются спросом. […]
• Ремонт трамблера на автомобилях ВАЗ 2101-07 и ВАЗ 2108-09 Ремонт трамблера на автомобилях ВАЗ необходим, когда изнашивается его детали, но если поломки в устройстве слишком серьезные, ремонтировать распределитель нецелесообразно, его легче […]

Особенности тормозной системы на ВАЗ-2110

Тормоза на ВАЗ-2110 имеют диагональное разделение контуров.

Устройство тормозной системы ВАЗ-2110.

Это позволяет при выходе из строя одного тормозного контура обойтись только его ремонтом. Часто автовладельцам приходится менять цилиндр тормозной на одном из задних колёс. Первая проблема, с которой сталкиваются начинающие автолюбители – найти расположение этого самого цилиндра. Для того чтобы его увидеть, достаточно снять барабан тормоза.

Месторасположение тормозного цилиндра.

Именно тормозной цилиндр толкает колодки, заставляя их прижиматься к стенкам барабана.

Признаки поломки тормозного цилиндра

Неисправность цилиндра заднего колеса можно обнаружить следующим образом:

1. Колесо перестало тормозить.
2. Колесо клинит или подклинивает.
3. Тормозной цилиндр течёт.

Если первые два пункта достаточно очевидны, и неисправность цилиндра можно определить визуально, то в третьем случае всё гораздо сложнее.

Потеки тормозной жидкости на внутренней стороне колеса.

Течь цилиндра рано или поздно приведёт к его заклиниванию, а если это случится в дороге, то крупных неприятностей не избежать. Чтобы обнаружить течь, требуется обращать внимание на косвенные признаки. Если на колесе видны потёки тормозной жидкости, а сама эта жидкость очень быстро кончается, нужно срочно снимать заднее колесо и барабан.

Не всегда потёки на колесе означают поломку цилиндра заднего тормоза. Чаще всего, это тормозной шланг, который лопнул или перетёрся.
