Ищем реле стартера

Если на автомобиле вышли из строя какие-либо приборы, то в первую очередь необходимо проверить в цепи реле либо предохранитель. Потому, как только лишь после их диагностики, можно будет сделать выводы о неполадках в целом.

Как известно, на ВАЗ-2112, даже при не заведённом двигателе все приборы питаются от аккумулятора напрямую, а когда он запущен энергия идёт с генератора. И при повышении силы тока в цепи или короткого замыкания предохранитель просто перегорает, а на наиболее мощные приборы предусмотрено реле.

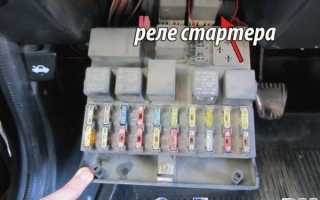

Фото реле стартера в блоке предохранителей

Для того, чтобы добраться к блоку предохранителей и реле в котором установлено реле стартера, необходимо найти в нижней стороне торпедо крышку. Затем, нажимаем на кнопку фиксации и откидываем её вниз.

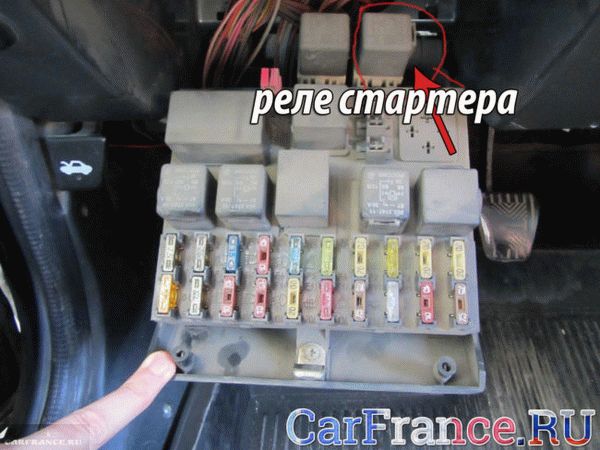

Реле стартера отмечено красной стрелочкой

Замену старого элемента на новый, необходимо провести в обратном порядке снятию.

Обратите внимание, что в различных комплектациях автомобиля, могут быть установлены сверху блока дополнительные реле, которые предназначены для определённых групп приборов. Но реле стартера, всегда установлено второй, справа по счёту.

Добавочное ВР стартера

На современных автомобилях априори предусмотрено добавочное ВР стартера. На старых авто реле устанавливается и подключается уже самостоятельно.

Преимущества установки дополнительного ВР налицо:

• Защищает стартерное устройство от выгорания контактов в замке, что происходит по разным причинам (долгий запуск, банальный износ и т.д.);
• Влияет положительно на загрузке контактов того же замка зажигания, вследствие чего контакты дольше остаются работоспособными;
• Защита стартера от ситуации, когда по причине «глюка» ключа в замке зажигания (мотор запустился, а стартер продолжает крутиться).

Проверить, установлено ли добавочное ВР на автомобиле, можно так:

• Посмотреть в «черном ящике» (блоке предохранителей);
• Включить стартерное устройство в режиме продувки мотора – если добавочное реле стоит, то стартер обязан самостоятельно отключиться через несколько секунд.

Подключение добавочного ВР

Вот как осуществляется подключение:

• Зафиксировать реле в любом удобном месте (можно на шпильке бачка жидкости для очистки стёкол);
• Подвести кабель к стартеру;
• Снять с плоской клеммы основного реле красный проводок, а на его место вставить проводку от добавочного ВР;
• Другой провод нового ВР с наконечником на 8 мм соединить с плюсом стартера;
• Контакт 30 добавочного ВР надеть на освобождённый контакт основного ВР;
• Прикрутить к корпусу (массе) короткий проводок под номером 85.

Добавочные реле можно приобрести в магазинах. Они продаются в комплекте, где всё предусмотрено для правильной самостоятельной установки.

Забудьте о штрафах с камер! Абсолютно легальная новинка — НАНОПЛЁНКА, которая скрывает ваши номера от ИК камер (которые стоят по всем городам). Подробнее по ссылке.

• Абсолютно легально (статья 12.2.4).
• Скрывает от фото-видеофиксации.
• Устанавливается самостоятельно за 2 минуты.
• Не видна человеческому глазу, не портится из-за погоды.
• Гарантия 2 года,

Установка реле стартера ВАЗ-2110

дополнительное реле стартёра ВАЗ 2110

Лада 2110 PhiX › Бортжурнал › Дополнительное, разгрузочное реле стартера ВАЗ 2110

Всем привет! Расскажу об очень полезной доработке, которая пригодится для владельцев пожилых ВАЗ 2110. Многие десятководы сталкивались с проблемой, когда в жаркую погоду горячий мотор не реагирует на движение ключа. Стартер не крутит и приходится идти под капот с отверткой, замыкать контакты на прямую. В случае, когда стартер исправен(в моем случае он вообще новый), виновником этой неприятности может являться контактная группа замка зажигания. Со временем контактная група в замке зажигания изнашивается или подгорают токосъёмные контакты. Эту проблему успешно решает установка дополнительного, разгружающего реле. Кстати, такое реле на многих автомобилях устанавливается с завода.

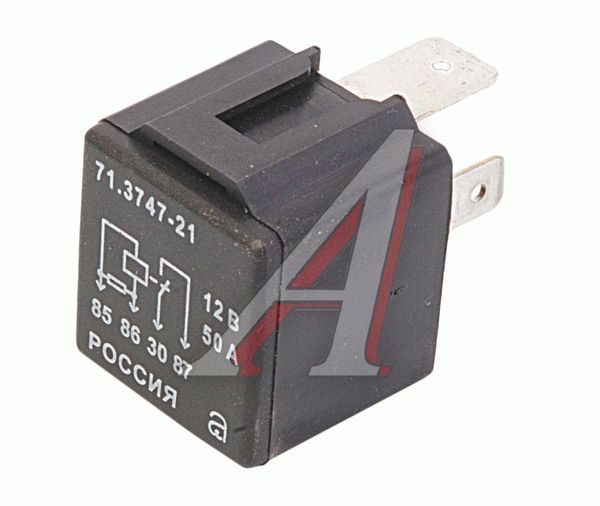

Для установки этого реле нам потребуется: 4-х контактное реле с металлическим ушком (30-40А); 80р Провода 1,5кв.мм; около трех метров -80р колодка под реле — 1шт; 20р Разъём плоский типа «папа» -1шт; Разъём плоский типа «мама» -1шт; Наконечники кольцевые — 2шт. Изолента, термоусадка, гофра.

Собираем всё это дело по следующей схеме.

Реле нужно обезопасить от попадания влаги, для этого, я использовал толстую термоусадку, в которую целиком одел колодку реле.

После сборки, проверяю релюшку подключив к ЛБП.

Обратите внимание на лабораторный блок питания, амперметр показывает ток, который потребляет реле. Ток всего 0.12А и именно этот ток будет бежать через контактную группу замка зажигания. Для сравнения, ток срабатывания втягивающего по разным источникам от 10 до 30А! Чаще всего речь идет о 20-25А где 20А ток втягивающей обмотки и 5 ампер удерживающей обмотки.

Очевидно, что такие токи будут не по душе контактной группе замка зажигания. Реле отлично решает эту проблему.

Провел ещё эксперимент, покрутил напряжение в сторону уменьшения, реле срабатывает вплоть до 7В, на 6В уже не работает, но этого вполне достаточно, т.к. втягивающее не сработает уже при 8 вольтах.

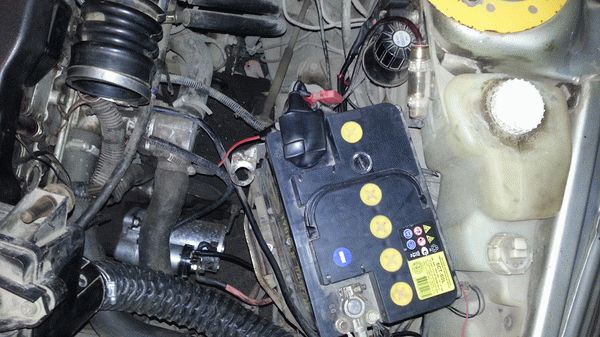

Подводим проводку к стартеру.

Сдёргиваем красный проводок с плоского вывода тягового реле и плотно вставляем в разъём этого провода «папку» с проводом от новой релюшки. По этому проводу теперь питается катушка новой релюшки. Провода с кольцевым наконечниками подключаем к клеммам АКБ.

Провод от контакта 30 новой релюшки с «мамкой» надеваем на освободившейся контакт тягового реле. По этому проводу плюс поступает на катушку тягового реле.

Как ВКЛючить СТАРТЕР и провернуть двигатель из-под капота, авто лайфхак

Почему стартер не работает

Стартер автомобиля фактически представляет собой электродвигатель, который «присоединяется» своей шестерней (шестерня бендикса стартера) к маховику (венец маховика), прокручивает коленчатый вал и после отсоединяется после запуска мотора.

При этом можно выделить целый ряд причин, по которым стартер не работает:

• проблемы с проводкой и контактами;
• не работает реле стартера;
• неисправно втягивающее реле стартера.
• сгорела обмотка стартера;
• произошел износ обгонной муфты и т.д.;

Как правило, основной и наиболее распространенной проблемой является выход из строя втягивающего реле стартера. Если втягивающее неисправно, стартер не будет крутить двигатель. На проблему с втягивающим указывает щелчок, который можно услышать при повороте ключа зажигания.

Если стартер щелкает, это означает, что реле включено, но обгонная муфта не в состоянии провернуть коленчатый вал. В случае, когда не работает стартер именно по указанной причине, можно попробовать подать на него питание напрямую (замкнуть стартер).

Предохранитель (реле) стартера ВАЗ 2110

Очень часто на электронную почту мне приходит вопрос! Какой предохранитель отвечает за работу старта на автомобиле ВАЗ 2110 и где он находится.

Хочется сразу ответить на него – предохранителя отвечающего за стартер на Вазовской десятки не существует. Но есть реле включения стартера и именно оно очень часто перегорает и выходит из строя

ЧТО ТАКОЕ РЕЛЕ СТАРТЁРА

Итак, начнём с азов. За стартёр отвечают сразу два реле. Первое установлено в отсеке двигателя. Конструкция может иметь собственный корпус или же устанавливаться в общий блок.

В рамках данной статьи нам будет намного интереснее второе реле, отвечающее за работу стартёра, а именно втягивающее. Оно выполняет такие функции:

• перераспределяет энергию между стартером и электромагнитным реле;
• подаёт шестерни бендикса;
• синхронизирует узлы стартера,
• возвращает шестерни в исходное положение после того, как вы заглушите двигатель.

В автомобильном мире у данного узла есть два названия: тяговое и втягивающее. Первое чаще всего употребляется в специализированной литературе, второе является народным.

Чтобы понять, для чего необходимо втягивающее реле стартёра рассмотрим схематично работу двигателя. Для запуска мотора нужно, чтобы коленчатый вал начал вращаться. Только после этого в камере сгорания возгорается топливно-воздушная смесь.

Обычно процесс запуска двигателя проходит в течение секунды. Роль реле в нём довольно проста. Благодаря ему происходит зацепление элементов шестерней между собой. Оно синхронизирует работу стартёра.Также данный узел убирает бендикс от маховика.

Как заменить предохранитель центрального замка на Ваз 2110 своими руками

Отлично, теперь перейдем к пошаговой инструкции замены реле стартера на Ваз 2110 своими руками:

1. Нажимаем на выключатель крышки блока предохранителей и опускаем его вниз.
2. Берем крестовую отвертку и отворачиваем саморез крепления защелки и вытаскиваем ее.
3. Теперь вынимаем блок предохранителей из крышки и переворачиваем его
4. Теперь отсоединяем все штекеры с проводами и вынимаем блок предохранителей.
5. При помощи шипцов вынимаем вышедший из строя предохранитель отвечающий за прикуриватель, напоминаю его обозначение на схеме R7 и заменяем его на новый.
6. Собираем все в обратном порядке.

Как подцепить кнопку на стартер через реле и подключить

Сегодня водители старых машин часто желают видеть на щитке приборов удобную кнопку, легко запускающую стартер. Хотят они такой модернизации не только в целях эстетических, но и чисто практических. Узнаем из статьи, как подцепить кнопку на стартер через реле.

Уязвимость контактов

В автомашинах, выпущенных более десяти лет назад, провода стартера всегда соединяются напрямую к контактам замка зажигания. Мотор запускается только после того, как водитель повернёт ключ зажигания в крайнее положение.

Такой вариант подключения стартера прост и эффективен. Но контакты – это всегда проблема. Тем более что при срабатывании стартерного устройства вырабатывается огромное количество напряжения, вызывающего искрение. Там где искра – контакты выгорают, на них скапливается окислы и т.д. В результате этого со временем возникают проблемы с запуском двигателя, автомобилисты ищут альтернативные способы включения стартера, в том числе и напрямую от АКБ.

Как подключить стартер через реле

Как известно, в автомашинах последних годов выпуска, в которых нет кнопки, предусмотрено дополнительное реле, управляющее стартером. Таким способом обеспечивается разгрузка контактов замка, на которые теперь оказывается не такая большая нагрузка.

1. Системы с отдельным реле более надёжны, так как живут дольше.
2. Контакты замка зажигания тоже «проживают» значительно дольше.
3. Дополнительное реле всегда можно обновить.

Как подключить кнопку на стартер

Однако, тема этой статьи – подключение стартера через кнопку, соединённую с этим же самым реле. Как же это осуществить?

Подключение кнопки в автомобиле, где нет добавочного реле

В первую очередь следует найти контакты, отвечающие за включение стартера. Затем интегрировать их с кнопкой.

Алгоритм проведения модернизации в общем выглядит так:

• Пластиковая обшивка под рулевым колесом разбирается;
• Находится разъём, подведённый к контактам замка зажигания (как правило, на этом разъёме есть фиксирующие лапки);
• Нажать на лапки, освободив разъём, и вытянуть его.

Как правило, на автомобилях старых годов выпуска после осмотра разъёма находят два кабеля с большим сечением. Тот, что красный отвечает за управление стартером.

Примечание. Проверить, действительно ли проводка отвечает за управление стартером, можно так. Повернуть ключ зажигания до упора, замкнуть оба провода со снятого разъёма. Если стартер включится, то это они и есть.

• Ставится кнопка в удобном для водителя месте;
• К ней подводятся найденные провода.

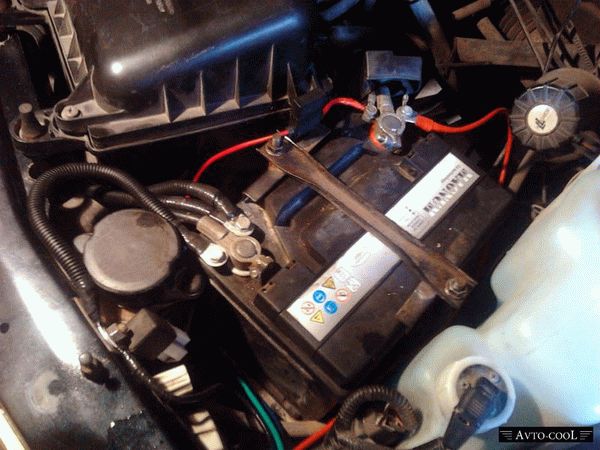

Реле стартера на ВАЗ 2110 можно установить самостоятельно

Те люди, у которых есть ВАЗ 2110 обязательно сталкивались с ситуацией, когда не крутил стартер после того, как ключ был повернут, причем слышны некоторые щелчки, которые говорят о том, что втягивающее реле работает. В такой ситуации сразу возникает вопрос где же находится реле стартера ВАЗ 2110 и как его быстрее найти. Такой вопрос также актуален и во время тюнинга ВАЗ 2111.

Но у нас есть для вас интересные новости: в ВАЗ 2110 просто нет реле стартера. Есть втягивающее реле, к которому подается плюcовой контакт от замка зажигания. Реле установлено на стартере, у него размер в 2 раза меньше, чем у стартера, и он круглой формы.

Далее мы осветим некоторые популярные неисправности, которые обычно возникают у ВАЗ 2110, связанные с реле стартера ВАЗ 2110 и со стартером, кстати, много чего используется и в ВАЗ 2115, поэтому делая тюнинг этого автомобиля можно будет многие проблемы избежать.

Доработка реле блокировки стартера и защита контактов в ВАЗ 2110, 2111, 2112

По опыту эксплуатации ВАЗ (сначала классика 21011, потом 2111) давно замечено, что очень часто подгорают и приходят в негодность контакты замка зажигания (ЗЗ) которые управляют втягивающим реле стартера. Ток через эти контакты достигает 20А. Приходится заменять всю контактную группу. Вот и решил на новой машинке устранить эту проблему сразу, не дожидаясь ее появления. Распространенный вариант — установка дополнительного реле в силовую цепь и управление им контактами ЗЗ. Все просто, но как оказалось, это совсем не обязательно, т.к. можно задействовать уже имеющееся реле блокировки стартера, сохранив полностью его прежние функции. Как показал анализ схемы, реле блокировки стартера запитано от +12В с главного реле ЭБУ, а минус подается с выв.50 ЭБУ (Январь 7.2), и управляется ключом «с открытым коллектором» в ЭБУ. При включении зажигания ЭБУ выставляет «низкий уровень» (замыкает на массу) на контакте 86 реле блокировки. Реле срабатывает, замыкая цепь между замком зажигания и втягивающим реле стартера. При повороте ключа ЗЗ с конт «50» 12В поступает на втягивающее реле стартера. Как только двигатель запустился, ЭБУ снимает сигнал с конт 86 реле, оно обесточивается, разрывая цепь, и тем самым блокируя стартер. Блокировка работает! На Рис.1 изображен фрагмент схемы в базовом варианте, а на Рис.2 — после доработки. Как видно, изменения минимальные: 1. Розово-черный провод отключен от выв. «85» и изолирован; 2. Силовой провод от замка зажигания подключен к выв . «85» реле 3. Добавлен силовой провод (30 см) от разъема, с которого запитывается ЗЗ (2х контактный разъем к жгуту переднему) – сечением не менее 4 мм2, подключен к выв. 87 реле. Теперь силовая цепь управляется через реле, а ток через контакты ЗЗ не превышает 0,2А Доработка выполнена в 2009 году. Плюсы: минимальные переделки, не нужно еще одно реле, — экономия места в ЧЯ Минусы: за 6 лет не обнаружены.

Это интересно: Что будет, если на полном ходу включить заднюю передачу

Ниже приведен фрагмент схемы.

Ну и итоговый вариант. Реле стартера и дополнительное реле «разгрузки» контактов замка зажигания

Окончательная схема с разгрузкой контактов замка по цепи зажигания

Но и это еще не все! Следующее слабое место: силовые контакты втягивающего реле стартера. Из-за больших токов им достается еще большая электрическая нагрузка, и как следствие — эрозия. Защитить их от искрения, особенно при размыкании, можно подключив по одному мощному диоду параллельно стартеру и управляющей обмотке втягивающего реле. Суть доработки — подавить «ЭДС самоиндукции» — основную причину обгорания контактов. Диоды использовал достаточно распространенные, КД2998 – большой импульсный и прямой ток, да и были под рукой в достаточном количестве. Можно использовать выпрямительные диоды от компьютерных блоков питания, рассчитанные на прямой ток не менее 30А. Диоды помещены в 2 слоя термоусадки и на коротких проводах подключены прямо к стартеру. Схема подключения приведена.

Устранение падения напряжения в ВАЗ 2110, 2111, 2112

О достаточно неудачных и тусклых задних фонарях ВАЗ-2111 написано много. Особенно актуальной эта проблема становится

Основные неисправности стартера

Тяговое реле не срабатывает после того, как ключ в зажигании был повернут, а также якорь не вращается.

В данной ситуации это может быть из-за таких возможных проблем:

• cломался или разрядился аккумулятор, решением этой проблемы является – покупка нового аккумулятора или его зарядка;
• контакты с плюсом окислились – надо их просто почистить;
• бывает, что случается межвитковое замыкание на обмотке тягового реле – чтобы исправить эту ситуацию надо поставить новое реле;
• оборвалась цепь, которая питает тяговое реле – надо проверить провода на целостность, а также не отсоединились ли они от цепи?
• контакты «30» и «50» не замыкаются – надо просто поменять контактную часть выключателя зажигания;
• якорь тягового реле плохо работает – надо его снять и разобрать, возможно проблема со смазкой.

После поворота ключа стартер не запускается, якорь медленно крутится, а в тяговом реле слышен щелчок.

Такая ситуация может возникнуть из-за похожих ранее ситуаций:

• аккумулятор разрядился или отсоединился – надо проверить и исправить ситуацию;
• замкнула или оборвалась обмотка тягового реле – также надо просто поменять реле;
• концы проводов серьезно поддались окислению – их надо проверить и очистить, начиная с аккумулятора.

После поворота ключа якорь стартера крутится, но маховик не крутится.

Такая ситуация возникала из-за того, что:

• муфта свободного хода буксует – надо на стенде продиагностировать стартер и заменить муфту, если она вышла из строя;
• износились шестеренки на редукторе – надо просто их заменить.

Основные плюсы использования реле в цепи питания стартера:

— Такая система более надежна, так как реле рассчитано на большие токи и живет намного дольше. — Реле можно всегда заменить — Контактная группа за ключом зажигания работает очень долго, так как включает лишь реле которое берет основную нагрузку на себя.

Не зависимо от того включает ваш стартер реле или напрямую контактная группа, все операции по подключению стартера все равно выполняются поворотом ключа.

Для начала нужно определить какие контакты отвечают за старт и подвести их кнопке старта.

Для этого вам необходимо разобрать пластиковую защиту под рулем вашего автомобиля. Очень часто сзади к контактной группе скважины ключа подключен разъем со всеми необходимыми проводам. С двух сторон на этом разъеме должны быть фиксирующие лапки. Вам необходимо на них нажать и вытянуть разъем.

Если у вас старый автомобиль, осмотрев разъем контактной группы вы скорее всего найдете два самых толстых провода. Очень часто один из них красного цвета — именно эти провода напрямую подключены к стартеру. Если вы их соедините при повернутом ключе зажигания, скорее всего ваш стартер начнет крутиться.

Далее можно пойти простым путем. Можно просто установить кнопку и подвести к ней эти два провода, разместив кнопку в удобном для вас месте. Кнопка должна быть без фиксации, тоесть при нажатии замыкать контакты, а сразу после того как вы ее отпустите размыкать.

Не забывайте что кнопкой вы будете оперировать так же как и ключем. Нажимаем на кнопку, ждем пока раскрутится стартер и как только двигатель завелся отпускаем кнопку.

Но не забывайте что через кнопку будут проходить очень большие токи и скорее всего такая кнопка сгорит.

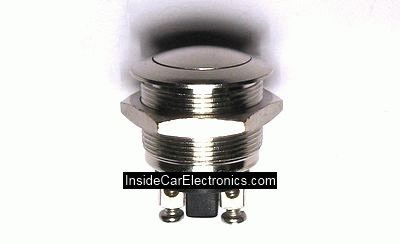

Мы использовали антивандальную хромированную кнопку — она вышла из строя примерно через пол года.

В случае если у вас более новый автомобиль и стартер в нем подключается с помощью реле, вам необходимо будет среди множества проводов найти именно те которые отвечают за контроль реле.

Для этого вы можете прозвонить тестером в режиме измерения сопротивления все провода на корпус автомобиля. Все провода которые прозвоняться — отметить как массу (или минус), так как они все замкнуты на корпус.

Далее к каждому из оставшихся проводов коснуться одним щупом тестера и другим щупом к корпусу в режиме измерения напряжения.

Нам нужно найти провод на котором появляется 12 Вольт именно в момент поворота ключа, тоесть когда начинает крутится ваш стартер.

Если вы нашли этот контакт, нужно проверить как работает система.

— Найдите какой то контакт на котором относительно массы всегда есть 12 Вольт.

— Поверните ключ зажигания в режим зажигания (стартер должен быть выключен)

— Проверьте еще раз тот провод который вы нашли:

* проверьте что бы он не звонился с массой, не был закорочен с корпусом,

* проверьте что бы на нем появилось напряжение при повороте ключа в режим включения стартера

— Теперь попробуйте отдельно взятым проводом соединить провод который вы нашли пунктом выше соединить с проводом на котором всегда есть 12 Вольт.

Если после соединения ваш стартер прокрутился, значит вы нашли провода которые соединяются при повороте ключа, что бы прокрутился стартер.

На этом ваша работа закончена. Вам необходимо лишь вывести эти провода в удобное для вас места на приборной панели и подключить к ним кнопку.

Если ваша машина старого образца, вам лучше всего установить отдельное реле для включения стартера и замыкать лишь контакты реле, а оно в свою очередь будет соединять контакты стертера.

Посмотреть какие контакты за что отвечают вы можете на корпусе реле, либо вы можете его открыть и посмотреть как оно устроено.

Как ни странно абсолютно без разницы куда подключать + (плюс) а куда — (минус) на контактах катушки реле — она в любом случае притягивает нужный контакт и соединяет магистраль.

Именно поэтому вы можете использовать уже подведенный к реле плюсовой контакт с 12 Вольтами. Его можно соединить с контактом катушки. Соответственно второй контакт замыкать на массу через кнопку.

Именно эти два провода — минус (масса) — второй контакт катушки необходимо вывести в удобном для вас месте и подключить к ним кнопку.

Оставшиеся контакты реле для основной магистрали необходимо соединить с проводами на контактной группе которые подключают стартер.

Не забывайте про большую мощность при подключении этих проводов. Провода должны быть очень толстыми и подключения очень надежными.

Провода можно напрямую припаять к контактам реле, но скорее всего это будет ошибкой, так как потом будет достаточно сложно его заменить. В нашем случае при разогреве контактов паяльником они расплавили пластиковый корпус реле и сместились замкнув контакты внутри реле.

Лучше всего найти выносной разъем для таких реле, который продается отдельно. К сожалению он не радует ни своей надежностью ни качеством исполнения.

Провода на контактах разъема очень тонкие и очень плохо держаться. Мы рекомендуем вам вынуть каждый контакт и припаять к ним надежные толстые провода.

Для удобного подключения можно закрепить на провода винтовые клеммы.

Реле лучше всего разместить в том месте где вам удобно будет в последующем добраться до него для замены или проверки работы системы.

Помните, что все вышеописанные действия вы делаете на свой страх и риск, не рекомендуем вам браться за столь сложные электрические работы если у вас нет навыков в электротехнике. Желаем вам удачи во всех ваших начинаниях.

Замена реле стартера ваз 2110 своими силами

Все водителя знают, что без стартера автомобиль не то, что не поедет, даже не заведется. Он приводит в движение коленчатый вал. При этом разгон вала осуществляется до определенной частоты. Как только нужная частота будет достигнута – двигатель заведется. Одним из компонентов стартера является двухобмоточное тяговое реле. Замена реле стартера ваз 2110 – процедура обязательная, ведь без правильной работы данного механизма движение автомобиля не состоится. На ваз 2110 замена реле стартера может быть проведена своими силами.

Подключаем реле к стартеру

Итак, первым делом необходимо убедиться, есть ли у вас инструменты: АКБ, щуп и элемент системы запуска двигателя. Система запуска мотора состоит и функционирует благодаря следующим составляющим: АКБ, стартер, реле, провода, выключатели зажигания и система блокировки запуска.

Теперь давайте разберемся, что происходит, когда вы заводите машину. Когда вы поворачиваете ключ в замке зажигания, напряжение от АКБ проходит через стартер, потом происходит смещение реле, шестерня привода соединяется с маховиком, контакты замыкаются, и двигатель заводится.

Для того чтобы вы смогли отрегулировать систему, необходимо отключить провода обмотки напряжения от реле (вывод обозначен как «М»). Потом отключите АКБ (ту, что рассчитана на 12В), подсоедините ее с выводом «М» и «S» (такое обозначение вы также увидите на выводах). После проделанных вами действий произойдет смещение шестерни привода. Чтобы подсоединить реле к стартеру, нужно щупом сделать осмотр зазора между шестерней и упором. Если есть необходимость, можете сделать регулировку прокладки между реле и приводом, сняв или соответствующим образом установив её.

Для чего нужно реле

Замена реле стартера на ваз 2110

Тяговое реле обеспечивает запуск шестерни привода. Запуск происходит в сцеплении с зубчатым механизмом маховика коленвала. Также, обеспечивается питание электродвигателя стартера. В момент включения стартера, начинает передаваться энергия от аккумуляторной батареи. Путь энергии проходит через переключатель зажигания.

Ваз 2110 дополнительное реле стартера

Таким способом подается питание на каждую обмотку тягового реле. Обмотки имеют два вида:

Как только состоится процесс замыкания контактов реле, втягивающая обмотка отключается. Исправное реле имеет предел напряжения, которое не должно превышать показателя в 8 В. Температура при этом процессе не должна превышать 25 градусов по шкале Цельсия. Если напряжение при запуске реле превышает данный показатель, то следует обратить внимание на привод и само тяговое реле. Они могут быть повреждены или перестать работать. Тяговое реле можно визуально рассмотреть. Возможно, поломку можно заметить невооруженным глазом,но стартер придется демонтировать и разобрать.

Ваз 2110 реле блокировки стартера

Проверка втягивающего реле на снятом стартере

Проверку работоспособности реле удобнее производить на снятом стартере. Но перед демонтажем делают несколько операций, позволяющих выявить неполадку:

1. Проверяют надежность крепления клемм, состояние АКБ, удаляют окислы с контактов и клемм аккумулятора.
2. Убеждаются в надежности крепления проводки к стартеру гайками. Если заметна коррозия, контакты зачищают мелкой наждачной бумагой.
3. Проверяют состояние реле включения стартера.

Стартер снимается после отсоединения подходящих к нему проводов и откручивания болтов крепления. В некоторых автомобилях на эту операцию уйдет много усилий, так как агрегат может располагаться в плохо доступном моторном отсеке.

После извлечения стартера, его очищают от грязи, обрабатывают наждачной бумагой окисленные контакты, и начинают проверку в следующем порядке:

1. Агрегат размещают рядом с АКБ, от клемм которой идут провода с «крокодилами».
2. Плюсовая и минусовая клеммы соединяются с соответствующими контактами на втягивающем устройстве.
3. Свободным концом минусового провода касаются к корпусу стартера и наблюдают результат:

• Если произошел отчетливый щелчок в реле, значит оно работает;
• Если втягивающее не подает «признаков жизни», оно нуждается в замене или ремонте.

КАКИЕ ПОЛОМКИ МОГУТ БЫТЬ ВО ВТЯГИВАЮЩЕМ РЕЛЕ

Обычно вся проблема кроется именно в подгоревших контактах или их залипании, к другим неисправностям можно причислить:

• перегорание катушки,
• механические повреждения,
• естественный износ деталей.

В последнем случае втягивающее реле стартёра нужно будет заменить. Есть целый ряд признаков, которые с большой долей вероятности говорят, что проблема именно в этом узле, к ним причисляют:

• После запуска двигателя стартер продолжает работать. Об этом свидетельствует хорошо слышный жужжащий звук.
• При проворачивании ключа в замке слышно чёткое пощелкивание. Это значит, что основная система запускается, но стартёр при этом не работает.
• Когда вы поворачиваете ключ — стартёр работает вхолостую. Двигатель при этом остаётся неактивным.

Эти признаки с большой долей вероятности указывают что неисправность связана с втягивающим реле стартера.

КАК ПОДКЛЮЧИТЬ

Многие автомобилисты боятся, что после того, как осуществят ремонт втягивающего реле, не смогут его подключить. В действительности схема подключения довольно проста. Мало того, вы сами её составляете.

Чтобы осуществить обратный демонтаж нужно предварительно пометить отключённые клеммы. Это позволит вам всё правильно подключить после того, как ремонт будет закончен. Также перед установкой реле нужно зачистить контакты. Для обезжиривания используйте современную жидкость, продающуюся в автомобильных магазинах.

РЕМОНТ

Стоит признать, что на машинах одной серии втягивающие реле стартёров весьма похожи. Самой яркой в данном контексте является следующая автомобильная линейка:

В принципе все втягивающие реле стартеров имеют однотипную конструкцию. Соответственно и процесс ремонта у них похожий. В основном отличия кроются в системах крепежа. Также разную конструкцию могут иметь сердечники. Но общая схема очень похожа.

Итак, чтобы выполнить ремонт втягивающего реле стартера для начала его нужно демонтировать и разобрать. Здесь, собственно, и кроется главная проблема. В большинстве автомобилей эти узлы неразборные. Всё что остаётся водителю в таком случае — провести замену.

Это интересно: Как поменять стеклоподъемник на ВАЗ 2107

Очень важно сохранять чёткую последовательность при ремонте. В противном случае вы рискуете не просто нанести вред детали или другим системам, но и получить травму. Сам процесс состоит из таких этапов:

• Отключите питание от аккумуляторной батареи.
• Очистите деталь от пыли и грязи. В противном случае посторонние частички могут попасть внутрь узла, нанеся ему вред.

• Открутите гайку щёточного узла.
• Снимите контакт с болта.
• Открутите стяжные винты. Именно они соединяют реле с массой авто.
• Открутите торцы гаек.
• Разделите устройство напополам.
• Осуществите замену сердечника.
• Осуществите обратную сборку.

Перед тем как поставить устройство обратно в машину запустите его. Обратную установку нужно проводить только после предварительного тестирования. Когда всё будет собрано, сделайте несколько пробных запусков. Только после этого выезжайте на трассу.

ЧТО ЕЩЁ МОЖЕТ СЛОМАТЬСЯ

Большинство повреждений втягивающего реле связано с перегоранием определённых его элементов. Чаще всего перегорают электромагнитные схемы. Обмотки и контакты также подвержены подобной деструкции. В некоторых случаях причиной выхода из строя служит усталость металла.

Тем не менее проблемы с зажиганием далеко не всегда связаны со стартёром или втягивающим реле. Если ремонт не дал нужных результатов — проверьте электрическую цепь. Также посмотрите, какой заряд у аккумулятора.

Проверить и отремонтировать втягивающее реле под силу каждому автовладельцу. Сам процесс не занимает много времени, а его сложность в большинстве случаев зависит от того, насколько удобно расположен стартер.

Ремонт втягивающего реле стартера своими руками

Поделиться «Реле стартера описание назначение устройство ремонт фото видео»

Демонтаж стартера и связь с реле

Ваз 2110 реле защиты стартера

Чтобы разобрать стартер необходимо проделать несколько несложных этапов:

• Автомобиль следует приготовить для дальнейших работ (мытье, установка в неподвижном состоянии).
• Минусовую клемму от аккумуляторной батареи следует снять.
• Осуществляется демонтаж корпуса воздушного фильтра.
• От реле отсоединяется колодка проводов тягового реле.
• Используя ключ с цифрой «13» откручивается гайка крепления наконечника силового привода стартера.

На ваз 2110 реле стартера находится

• Используется ключ с цифрой «15», которыми откручивается две гайки, которые крепят стартер.

Ваз 2110 схема подключения реле стартера

Примечание: необходимо сообщить, что подступится к нижней гайке весьма сложно.

Сборка стартера и его установка в прежнее месторасположение происходит в обратном порядке.

Ваз 2110 установка дополнительного реле на стартер

Главными неисправностями тягового реле являются несколько важных неполадок. Если одна из причин имеет место присутствовать, то тяговое реле следует заменить новым.

Ваз 2110 щелкает реле стартера – заменить нужно новым

Если продолжать использовать поврежденное реле в автомобиле, может пострадать и другая часть:

• В случае, когда якорь перестает вращаться. Реле перестает работать после подключения стартера при заводе автомобиля.
• Тот же якорь продолжает вращаться, но его обороты значительно снижены. Это происходит после активации стартера и подключения тягового реле.
• Стартер работает безупречно, тяговое реле подключается, но спустя несколько секунд, двигатель автомобиля «глохнет».

Главными причинами возникновения данных неполадок, может стать:

• Межвитковое замыкание реле.
• Обрывы в цепи питания.
• Несвоевременное срабатывание якоря или же его холостая работа.
• Окисление проводов, соединений, обмотки.
• Гайки, которыми крепится проводные наконечники, раскрутились и ослабили контакт.

• Заменяется тяговое реле.
• Проверка и при необходимости замена проводов.
• Вращение якоря необходимо вернуть в легкую работу.
• Очистить болты и проверить на крепость соединения гайки.

Так как тяговое реле относится к электрической системе автомобиля, его ремонт или замену необходимо осуществлять с аккуратностью и особым вниманием. Данный процесс может быть опасным для здоровья человека. Автомобиль можно доверить работникам станций технологического обслуживания, ремонтных мастерских. Если же решение осуществить ремонт самостоятельно принято, следует соблюдать все правила техники безопасности при работе с электричеством. Работы по ремонту и замене оборудования необходимо проводить на смотровой площадке или яме. Обязательным условием является демонтаж брызговика с двигателя автомобиля. Все выше прописанные действия необходимо проводить в строгом порядке. После процесса демонтажа стартера, следует произвести еще несколько простых действий:

• Нижний вывод тягового реле имеет крепление в виде гайки. Ее следует открутить, используя ключ на 10 миллиметров.
• Там же осуществляется отключение провода.
• Ключом с ходом в 8 миллиметров откручиваются крепежные болты.
• Тяговое реле снимается.
• Отсоединяется прокладка, которая находится между передней крышкой и самим реле.
• Передняя крышка имеет пружину, якорь и тяговое реле. Их необходимо аккуратно удалить из нее.

Обязательно необходимо знать о том, что проверить тяговое реле можно при помощи стандартных приборов. Для его проверки следует применить омметр. Он необходим для проверки наличия замыкания между контактными болтами и контактной пластиной. Что касается цены на реле, то они различны. Редко когда их стоимость снижается до уровня в 750 рублей. Естественно, стоимость указывается в зависимости от дальности поставки механизмов, наценки торгового представителя. Можно воспользоваться услугами торговцев в сети интернет и заказать механизм через официальных поставщиков. Стоимость самого механизма будет дешевле, но доставка может оказаться весьма дорогостоящей. Видео и фото – материалы помогут в работе своими руками. Главное – делать все, как того требует инструкция. Так же на нашем ресурсе Вы можете узнать о замене втягивающего реле стартера.

Основные компоненты и принцип работы системы пуска двигателя

Чтобы понять работу системы пуска, стоит рассмотреть сначала устройство стартера автомобиля. Назначение стартера заключается в осуществлении запуска двигателя. Устройство стартера у всех автомобилей идентично, отличаются только размерами или параметрами. Итак, конструкция состоит из таких обязательных элементов:

• Электрический мотор постоянного тока;
• Бендикс;
• Втягивающее реле стартера.

Главную роль здесь выполняет электрический мотор, а бендикс и реле стартера являются вспомогательными элементами. В состав электромотора входят стандартные элементы такие как статор, ротор, а также щеточный узел стартера. Бендикс, хоть самая малая деталь, но выполняет очень важную роль. Он необходим для передачи вращения от электродвигателя к зубчатому венцу маховика двигателя, тем самым обеспечивается запуск.

До 2000 года бендикс был расположен на одном валу с ротором, а потом появилось новая компоновка, где бендикс стал иметь свой отдельный вал и вращаться посредством редуктора.

Поэтому иногда мы слышим такое название как стартер редукторный. Втягивающее реле стартера более сложный элемент и выполняет сразу несколько функций:

• Перераспределение электроэнергии, подающейся от аккумулятора, между электрическим магнитом реле стартера и электромотором;
• Синхронизация работы всех узлов при запуске двигателя;
• Подача шестерни бендикса до зацепления с зубчатым венцом маховика;
• Возврат рабочей шестерни после запуска двигателя на исходную позицию.

Принцип работы стартера заключается в следующем: для того, чтобы запустить двигатель автомобиля в рабочий режим надо принудительным образом проводить вращение коленчатого вала до того времени, пока топливная смесь в цилиндрах не начнет гореть.

Обычно для запуска исправного двигателя необходимо довольно мало времени. Вот задачей втягивающего реле стартера и есть удерживать зацепление шестерни бендикса с маховиком и вращать коленвал равно до тех пор, пока пуск не произойдет. Ни больше и не меньше. Если продержать дольше, то можно поломать детали, а если меньше, то мотор не заведется.

Где находится реле стартера в автомобиле Лада Приора

Мало кому нравится, когда автомобиль приходится долго заводить. По этой причине крайне важно всегда заботиться о нем, проводить регулярно профилактические работы, и осуществлять полноценный уход.
Однако не всегда эти меры позволяют избежать неприятностей. В этой ситуации отказ силовой установки запускаться может стать очень тревожным симптомом, свидетельствующим о поломке какой-либо системы.

Чтобы свести к минимуму подобный риск, стоит представлять себе, как именно происходит запуск автомобиля. Это позволит в перспективе заметно сэкономить время при поиске неисправности и сберечь к тому же деньги, избавившись от необходимости прибегать к услугам авторемонтной мастерской.

В этой статье мы расскажем о реле стартера установленного на автомашине Приора, а также поведаем, где оно находится, и какие неполадки в нем могут произойти. Такие сведения, без сомнения, будут весьма полезны автовладельцам с небольшим опытом эксплуатации отечественных машин.

Стартер – его устройство и принцип работы

Сам по себе стартер является, по сути, двигателем, приводимым в действие силой электричества. Ему требуется постоянный ток, которым питает его непосредственно аккумуляторная батарея. Основное предназначение данного элемента – раскрутить коленвал до минимальных необходимых оборотов (300). Потому длительность его работы достаточно невелика – не более 15 секунд.

Крайне важно помнить – при неудачном запуске обязательно требуется выдержать паузу перед очередной попыткой. Такая передышка должна быть минимум в два раза дольше, чем время работы стартера.

Подобное правило обусловлено тем, что упомянутый ранее узел обязан придать коленвалу сильный крутящий момент, который бы позволил превозмочь:

• силу трения;
• компрессию в цилиндрах.

Во время работы стартеру требуется очень большой ток (до 300-400 ампер) – это провоцирует заметный нагрев проводки.

Игнорирование этого правила в итоге зачастую приводит к перегоранию ее, расплавлению изоляции и последующему короткому замыканию.

Стартер сконструирован так, чтобы его нетрудно было при нужде разобрать и отремонтировать. Благодаря этому владелец авто избавляется от необходимости приобретать при его отказе весь узел целиком – ему достаточно заменить только пришедшие в негодность комплектующие.

Схема реле и предохранителей Лада Приора

Блок реле и предохранителей также называют монтажным блоком или черным ящиком. В случае поломки автомобиля связанной с электрооборудованием, в первую очередь проверяют предохранители и реле. Если предохранитель перегорел, то перед его заменой следует сначала определить причину его перегорания.

Где находятся предохранители на Приоре

1. Главный монтажный блок Приоры закрыт крышкой и расположен у левой ноги водителя. Чтобы открыть его потребуется поверните на 90° три фиксатора и отщелкнуть крышку.
2. Блок предохранителей под капотом, который находится возле расширительного бачка.
3. Еще один монтажный блок, который находится возле левой ноги переднего пассажира. Для получения доступа к предохранителям и реле следует открутить несколько винтов крестовой отверткой.

Далее описание каждого блока предохранителей и реле по порядку.

Схема блока предохранителей Приоры

№ предохранителя	Сила тока, А	«Стандарт» и «Норма»	«Норма» с кондиционером и «люкс»
F1	25	Вентилятор радиатора системы охлаждения двигателя	Резерв
F2	25	Обогрев заднего стекла	Монтажный блок, реле включения обогрева заднего стекла(контакты). Контроллер электропакета, контакт «10» колодки ХР2. Элемент обогрева заднего стекла.
F3	10	Правая фара, дальний свет	Правая фара, лампа дальнего света. Комбинация приборов, сигнализатор включения дальнего света фар.
F4	10	Левая фара, дальний свет
F5	10	Звуковой сигнал	Монтажный блок, реле включения звукового сигнала. Звуковой сигнал.
F6	7.5	Левая фара, ближний свет
F7	7.5	Правая фара, ближний свет
F8	10	Тревожный сигнал	Монтажный блок, реле включения тревожного звукового сигнала. Звуковой сигнал тревожной сигнализации.
F9	25	Предохранитель печки Приоры	Резерв
F10	7.5/10*	Освещение салона, панели приборов, стоп-сигнал	Комбинация приборов, контакт «20». Выключатель стоп-сигналов. Лампы стоп-сигналов. Блок освещения салона. Плафон освещения салона. Плафон освещения порога правой передней двери. Дополнительный сигнал торможения.
F11	10/20*	Стеклоочиститель	Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла(обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла(2171,2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла(2171,2172). Блок управления надувных подушек безопасности, контакт «25».
F12	20/10*	Клемма 15 приборов	Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления электромеханическим усилителем рулевого управления, контакт «1» колодки Х2. Выключатель лампы света заднего хода. Лампы света заднего хода. Блок управления системы парковки, контакт «11» и «14».
F13	15	Предохранитель прикуривателя Приоры
F14	5	Левая фара, габаритный огонь, освещение номерного знака, освещение багажника	Лампы габаритного света(левый борт) Комбинация приборов, сигнализатор главного света Фонари освещения номерного знака Фонарь освещения багажника Контроллер электропакета, контакт «12» колодки Х2
F15	5	Правая фара, габаритный огонь	Лампы габаритного света(правый борт) Плафон освещения вещевого ящика
F16	10	Клемма 15 АБС	Гидроагрегат, контакт «18»
F17	10	Левая противотуманная фара
F18	10	Правая противотуманная фара
F19	15	Обогрев сидений	Выключатель обогрева сидений, контакт «1» Обогреватели передних сидений
F20	5/10*	Блок управления иммобилизатором	Выключатель рециркуляции(сигнализатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней( система автоматического управления освещением) Реле электровентилятора отопителя Выключатель автоматического управления освещением Блок управления стеклоочистителем и внешним освещением, контакты «3», «11» Контроллер системы автоматического управления климатической установкой, контакт «1» Датчик системы автоматической очистки стекол(датчик дождя), контакт «1»
F21	7.5/5*	Задние противотуманные фонари	Переключатель световой сигнализации, контакт «30» Колодка диагностики, контакт «16» Часы Контроллер системы автоматического управления климатической установкой, контакт «14»
F22	-/20*	Резерв	Электродвигатель очистителя ветрового стекла(автоматический режим) Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты)
F23	-/7.5*	Резерв	Блок управления стеклоочистителями и внешним освещением, контакт «20»
F24-F30	Резерв
F31	30	Блок управления электропакетом	Контроллер электропакета, клемма «2» колодки Х1 Контроллер электропакета, клемма «3» колодки Х1 Модуль двери водителя, контакт «6» Плафон освещения порога левой передней двери
F32	Резерв

* — для комплектации «Норма» с кондиционером и «люкс»

Реле	«Норма»	«Норма» с кондиционером	«Люкс»
К1	реле включения электровентилятора радиатора системы охлаждения двигателя	Резерв	Реле включения ближнего света и габаритных огней фар(система автоматического управления освещением)
К2	реле включения обогрева заднего стекла
К3	реле включения стартера Приоры
К4	дополнительное реле (реле зажигания)
К5	место для резервного реле
К6	реле включения омывателя и очистителя ветрового стекла
К7	реле включения дальнего света фар
К8	реле включения звукового сигнала
К9	реле включения тревожного сигнала
К10	Резерв	Реле включения противотуманных фар
К11	Резерв	Реле включения обогрева передних сидений
К12	Резерв

Расположение предохранителей Приоры под капотом

• F1 (30 А) – предохранитель питания силовых цепей электронной системы управления двигателем (ЭСУД);
• F2 (60 А) – предохранитель цепи питания вентилятора системы охлаждения двигателя (силовая цепь), дополнительное реле (реле зажигания), обогрев заднего стекла, контроллер электропакета;
• F3 (60 А) – предохранитель цепи питания электровентилятора системы охлаждения двигателя (управляющая цепь реле), звуковой сигнал, тревожный сигнал, замок зажигания, комбинация приборов, освещение салона, стоп-сигнал, прикуриватель;
• F4, F6 (60 А) – предохранители силовой цепи генератора;
• F5 (50 А) – предохранитель цепи питания электромеханического усилителя рулевого управления
