Лада Калина: натяжитель ремня генератора, проверка и замена

Как известно, ремень генератора Лада Калина (ремень навесных агрегатов) в процессе эксплуатации автомобиля постепенно изнашивается, растягивается и т.д. По этой причине следует постоянно проверять натяжение ремня генератора, а также проводить оценку состояния данного элемента не предмет расслоений, трещин и других дефектов.
Часто бывает и так, что сам ремень в нормальном состоянии, без явных дефектов. Однако его не удается натянуть по причине того, что натяжитель ремня Калина вышел из строя. Далее мы рассмотрим, как заменить ремень генератора на Калине своими руками, а также как поменять натяжной ролик Калина.

Ролик от Гены! Лада Калина!

Как натянуть ремень генератора. На Калине 16 кл.

Замена натяжного ролика ремня генератора Натяжка ремня генератора

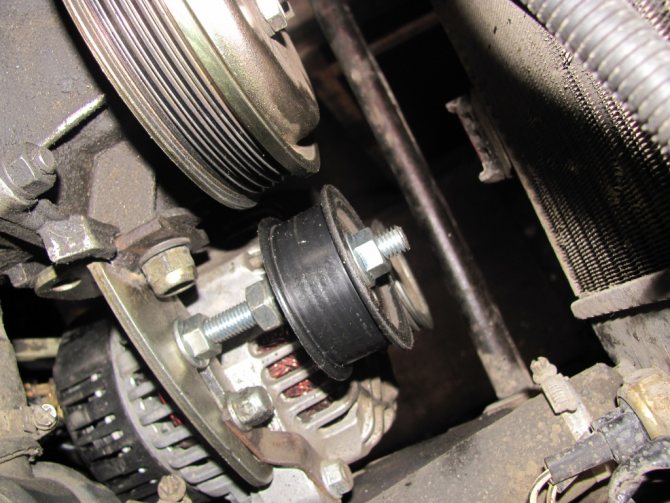

Ролик натяжителя ГРМ — замена на Калине своими руками?

Для некоторых водителей автомобиль является не только средством передвижения, но и истоником удовольствия. Тем не менее, приятные момент от управления автомобилем можно получить только при одном условии – полная исправность всех элементов. Ведь даже незначительные поломки могут принести массу неприятностей в пути. То же самое касается и ремня генератора, поменяв который мы все равно не избавляемся от проблема его посвистывания и плохого заряда аккумуляторной батареи. Сегодя вы узнаете, как устроен ролик натяжителя ремня генератора и как его заменить на Калине.

Замена ремня генератора Калина

Подтянуть ремень генератора Лада Калина

Замена натяжного ролика ремня кондиционера, генератора на Лада Гранта 1,6 16! Проблема не решена…

Лада Калина: ремень генератора, натяжитель и особенности

Сразу отметим, что не все модификации Лада Калина имеют натяжитель ремня генератора. Например, есть версии с 8-и клапанным ДВС, где такого натяжителя нет изначально (ремень генератора Калина без натяжителя). В свою очередь, также есть 8-и клапанные версии с натяжителем и 16-и клапанные моторы с натяжителем.

С учетом таких особенностей необходимо обращать внимание на определенные нюансы при замене ремня на том или ином типе ДВС, а также при подборе роликов, самого ремня и т.д. Давайте разбираться.

Более того, следует помнить, что ремень может прийти в негодность даже раньше указанного срока, что указывает на необходимость его регулярной проверки (как правило, каждые 10 тыс. км.).

Основное правило, если появился шум или свист, а также заметны проблемы с зарядкой АКБ, необходимо проверить ремень генератора. При визуальном осмотре не допускается наличие трещин на рабочей поверхности (дорожке), а также расслоений и дефектов на внешней части ремня. Если видны повреждения, элемент необходимо менять.

При этом важно сделать правильный выбор ремня генератора на Калину, так как в зависимости от модификации на Лада Калина могут использоваться разные виды ремней:

• на двигателе без кондиционера и натяжителя длина ремня составляет 823 мм.
• версия с натяжителем ремня без кондиционера имеет ремень 882-884 мм.
• для двигателя с кондиционером и натяжителем длина составляет 1018 мм.
• на 16-и клапанном моторе с кондиционером и натяжителем используется ремень 995 мм.

Что касается натяжителя, в данном случае натяжитель ремня Калина также может в иногда требовать замены. При этом задача в рамках подбора детали упрощается, так как натяжитель для всех типов ДВС, где он установлен, один и тот же (артикул натяжителя Лада Калина 2123–1041056).

Устройство и принцип работы

Передача крутящего момента (вращение ремня с максимальным КПД) происходит только при условии определенного натяжения ремня. Устройством, обеспечивающим необходимое усилие, является ролик натяжителя ремня генератора калина.

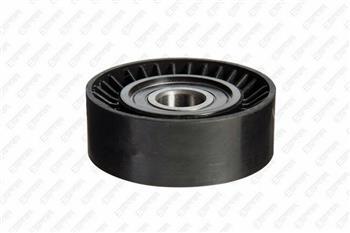

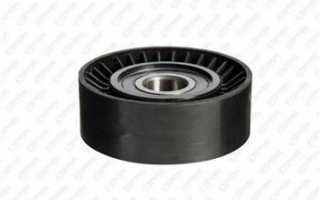

По сути, ролик это обычный подшипник, на внешней части которого имеется пластиковое покрытие. По поверхности ролика и перемещается ремень. Внутренняя часть представляет собой посадочную втулку.

Конструктивные разновидности роликов:

1. Эксцентриковый. Один из самых простых разновидностей изделий. Его конструкция довольно проста и надежна. Изделие состоит из подшипника, втулки и внешней пластиковой накладки.
2. Кронштейновый тип. В данном случае регулировка производится при помощи перемещения кронштейна на двигателе.

Замена ремня генератора на Лада Калина

Сразу отметим, что проще всего заменить ремень на моторах, не имеющих натяжителя. При этом замена на других типах ДВС (с натяжителем) также не отличается особой сложностью и вполне может быть выполнена самостоятельно.

• Начнем с первого варианта. На 8-и клапанном двигателе без натяжителя замена ремня потребует наличия ключа на 13, а также небольшой по длине плоской отвертки. Обратите внимание, на данном типе ДВС ремень натянут сильно.

Рекомендуется использовать только подходящий ремень (например, шестиклиновой ремень POLY-V). Другие ремни использовать не желательно, так как они жесткие и могут сократить ресурс подшипников генератора.

Теперь остается снять старый ремень, далее ставится новый. Если ремень с трудом натягивается на шкивы, нужно знать, как натянуть ремень генератора. Обычно удается подтянуть его отверткой. Завершает процесс поднятие генератора, что позволит натянуть ремень полностью. Верхний болт вставляется обратно, гайка затягивается. После затягивается нижний болт.

• На 8-и клапанном двигателе с натяжителем процесс замены ремня несколько иной. Еще отметим, что если вышел из строя натяжитель ремня генератора Калина, замена также может быть выполнена рамках снятия строго и установки нового ремня.

Прежде всего, нужно подготовить ключи на 13, на 17 и на 19 (накидные иди обычные). Также нужна головка 8 с трещоткой, рожковый или простой ключ. Параллельно следует подготовить плоскую отвертку, иглу, очиститель, ветошь, кисть для очистки и чистую емкость. Добавим, что также потребуется иметь смазку для ШРУСов.

Итак, чтобы отрегулировать степень натяжения ремня на Калине, используется механический натяжитель. Обратите внимание, ролик генератора Калина, а точнее ролик ремня генератора Калина часто требует замены или профилактики при каждой смене самого ремня. Как правило, достаточно профилактики, в рамках которой закладывается смазка.

• Так вот, для замены ремня и обслуживания натяжителя или замены натяжителя ремня нужно сначала ослабить болт ролика с обратной резьбой. Дальше на ролике плоской отверткой снимается пластмассовая заглушка;
• После необходимо на несколько оборотов откручивается гайка-фиксатор, расположенная на стержне натяжителя ремня. Затем нужно уменьшить натяжение ремня, вращая гайку стержня по часовой стрелке. Вращать нужно до момента, пока стержень не начнет вращаться в своем установочном месте.
• Далее выкручиваем болт сбоку, предназначенный для крепления концевика стержня возле натяжного ролика;
• Теперь натяжитель можно снять. Если его нужно заменить, устанавливать необходимо новый натяжитель в сборе или поменять/обслужить только ролик (будет рассмотрено ниже).

Как заменить ремень генератора на Калине с 16-и клапанным двигателем

Основным отличием от рассмотренного выше процесса на 8-и клапанном ДВС является необходимость снимать переднюю подушку двигателя. Для этого подготавливают головку для шестиугольных звездочек 11 или Torx E14, пару домкратов, а также ключ или головку 17, головку с трещоткой на 8.

В рамках замены авто поднимают на домкрате, снимают правое колесо и подкрылок в арке. Параллельно демонтируется пыльник опоры. Под днищем укладывают опору, убирают защиту ДВС.

Далее нужно вторым домкратом немного приподнять двигатель, положив между домкратом и картером двигателя проставку из дерева. После нужно открутить болты TORX E14, которыми прикреплена опора ДВС к кронштейну.

В том случае, если болты с трудом откручиваются, при помощи нижнего домкрата немного меняют положение двигателя, чтобы добиться легкости при откручивании. Еще требуется открутить 3 болта TORX E14, которыми опора крепится к лонжеронам.

Поставив ремень, его следует натянуть, покручивая гайку 8 против часовой стрелки. Степень натяжения проверяют от руки, продавливая ремень. Получив нужный натяг, его фиксируют гайкой на 19.

После выполняется обратная сборка и осуществляется пробный запуск двигателя. Чтобы проверка была произведена правильно, ремень нужно нагружать, включив мощные энергопотребители, а также кондиционер.

Если ремень генератора свистит, его нужно подтянуть. Чтобы это сделать, не глушат мотор, так как достаточно ослабить фиксатор и немного подтянуть стержень натяжителя. Подтяжку производят, пока не пропадет свист. Когда свист исчез, остается только затянуть гайку фиксатора. Напоследок отметим, что если изначально свиста ремня генератора не было, но он появился позже, нужно процесс подтяжки осуществить повторно.

Подведем итоги

На этом процедура демонтажа завершена. Теперь вы знаете, как натянуть ремень генератора. Действия при обратной установке также весьма простые, поэтому комментировать их нет особой потребности. По завершении всего перечня монтажных процедур проверяем уровень натяжения на соответствие указанным требованиям. Запускаем мотор и наблюдаем за работой узла. Если побочных факторов не обнаруживается, то работа исполнена корректно.

Также в LADA Kalina имеется возможность переделать натяжное устройство, чему подтверждением выступает этот видеоролик:

Переделка натяжителя ремня генератора LADA Kalina

Лада Калина: натяжитель ремня генератора, проверка и замена

Как известно, ремень генератора Лада Калина (ремень навесных агрегатов) в процессе эксплуатации автомобиля постепенно изнашивается, растягивается и т.д. По этой причине следует постоянно проверять натяжение ремня генератора, а также проводить оценку состояния данного элемента не предмет расслоений, трещин и других дефектов.

Часто бывает и так, что сам ремень в нормальном состоянии, без явных дефектов. Однако его не удается натянуть по причине того, что натяжитель ремня Калина вышел из строя. Далее мы рассмотрим, как заменить ремень генератора на Калине своими руками, а также как поменять натяжной ролик Калина.

Устройство натяжителя ГРМ и диагностика неисправностей

Натяжителем ремня называют механизм, который, не создавая трения, оказывает воздействие на ремень генератора, делая его натянутым. Простейший натяжитель ремня генератора состоит из следующих элементов – роликового подшипника, кронштейна, который вводит его в зацепление с блоком цилиндров, и соединительного болта. Принцип его действия заключается в том, чтобы одеть ремень на ролик и изменить положение кронштейна таким образом, чтобы ремень натянулся.

В процессе эксплуатации автомобиля замечаются следующие неисправности натяжного ролика: шум и вибрация. Все это может быть вызвано его износом. Самым слабым местом натяжного ролика считается его подшипник, который испытывает большие нагрузки, вызванные его постоянным напряжением. Кроме того, повреждениям может подвергнуться и сам кронштейн. В процессе смещения ролика, кронштейн гнется и меняет натяжение ремня. В результате износ последнего может быть неравномерным, что приведет к его раннему выходу их строя.

Чтобы узнать о состоянии натяжного ролика, необходимо снять ремень генератора и попробовать покрутить натяжитель. Если в процессе вращения наблюдаются различные шумы, вибрации и заклинивания, то натяжной ролик генератора нуждается в срочной замене.

Подобная неисправность может встречаться не только у автомобилей, которые обладают внушительным пробегом. Неисправные ролики довольно часто попадают и на прилавки многих магазинов автозапчастей.

Лада Калина: ремень генератора, натяжитель и особенности

Сразу отметим, что не все модификации Лада Калина имеют натяжитель ремня генератора. Например, есть версии с 8-и клапанным ДВС, где такого натяжителя нет изначально (ремень генератора Калина без натяжителя). В свою очередь, также есть 8-и клапанные версии с натяжителем и 16-и клапанные моторы с натяжителем.

С учетом таких особенностей необходимо обращать внимание на определенные нюансы при замене ремня на том или ином типе ДВС, а также при подборе роликов, самого ремня и т.д. Давайте разбираться.

Более того, следует помнить, что ремень может прийти в негодность даже раньше указанного срока, что указывает на необходимость его регулярной проверки (как правило, каждые 10 тыс. км.).

Основное правило, если появился шум или свист, а также заметны проблемы с зарядкой АКБ, необходимо проверить ремень генератора. При визуальном осмотре не допускается наличие трещин на рабочей поверхности (дорожке), а также расслоений и дефектов на внешней части ремня. Если видны повреждения, элемент необходимо менять.

При этом важно сделать правильный выбор ремня генератора на Калину, так как в зависимости от модификации на Лада Калина могут использоваться разные виды ремней:

• на двигателе без кондиционера и натяжителя длина ремня составляет 823 мм.
• версия с натяжителем ремня без кондиционера имеет ремень 882-884 мм.
• для двигателя с кондиционером и натяжителем длина составляет 1018 мм.
• на 16-и клапанном моторе с кондиционером и натяжителем используется ремень 995 мм.

Что касается натяжителя, в данном случае натяжитель ремня Калина также может в иногда требовать замены. При этом задача в рамках подбора детали упрощается, так как натяжитель для всех типов ДВС, где он установлен, один и тот же (артикул натяжителя Лада Калина 2123–1041056).

Замена ремня генератора на Лада Калина

Сразу отметим, что проще всего заменить ремень на моторах, не имеющих натяжителя. При этом замена на других типах ДВС (с натяжителем) также не отличается особой сложностью и вполне может быть выполнена самостоятельно.

• Начнем с первого варианта. На 8-и клапанном двигателе без натяжителя замена ремня потребует наличия ключа на 13, а также небольшой по длине плоской отвертки. Обратите внимание, на данном типе ДВС ремень натянут сильно.

Рекомендуется использовать только подходящий ремень (например, шестиклиновой ремень POLY-V). Другие ремни использовать не желательно, так как они жесткие и могут сократить ресурс подшипников генератора.

Теперь остается снять старый ремень, далее ставится новый. Если ремень с трудом натягивается на шкивы, нужно знать, как натянуть ремень генератора. Обычно удается подтянуть его отверткой. Завершает процесс поднятие генератора, что позволит натянуть ремень полностью. Верхний болт вставляется обратно, гайка затягивается. После затягивается нижний болт.

• На 8-и клапанном двигателе с натяжителем процесс замены ремня несколько иной. Еще отметим, что если вышел из строя натяжитель ремня генератора Калина, замена также может быть выполнена рамках снятия строго и установки нового ремня.

Прежде всего, нужно подготовить ключи на 13, на 17 и на 19 (накидные иди обычные). Также нужна головка 8 с трещоткой, рожковый или простой ключ. Параллельно следует подготовить плоскую отвертку, иглу, очиститель, ветошь, кисть для очистки и чистую емкость. Добавим, что также потребуется иметь смазку для ШРУСов.

Итак, чтобы отрегулировать степень натяжения ремня на Калине, используется механический натяжитель. Обратите внимание, ролик генератора Калина, а точнее ролик ремня генератора Калина часто требует замены или профилактики при каждой смене самого ремня. Как правило, достаточно профилактики, в рамках которой закладывается смазка.

• Так вот, для замены ремня и обслуживания натяжителя или замены натяжителя ремня нужно сначала ослабить болт ролика с обратной резьбой. Дальше на ролике плоской отверткой снимается пластмассовая заглушка;
• После необходимо на несколько оборотов откручивается гайка-фиксатор, расположенная на стержне натяжителя ремня. Затем нужно уменьшить натяжение ремня, вращая гайку стержня по часовой стрелке. Вращать нужно до момента, пока стержень не начнет вращаться в своем установочном месте.
• Далее выкручиваем болт сбоку, предназначенный для крепления концевика стержня возле натяжного ролика;
• Теперь натяжитель можно снять. Если его нужно заменить, устанавливать необходимо новый натяжитель в сборе или поменять/обслужить только ролик (будет рассмотрено ниже).

Как заменить ремень генератора на Калине с 16-и клапанным двигателем

Основным отличием от рассмотренного выше процесса на 8-и клапанном ДВС является необходимость снимать переднюю подушку двигателя. Для этого подготавливают головку для шестиугольных звездочек 11 или Torx E14, пару домкратов, а также ключ или головку 17, головку с трещоткой на 8.

В рамках замены авто поднимают на домкрате, снимают правое колесо и подкрылок в арке. Параллельно демонтируется пыльник опоры. Под днищем укладывают опору, убирают защиту ДВС.

Далее нужно вторым домкратом немного приподнять двигатель, положив между домкратом и картером двигателя проставку из дерева. После нужно открутить болты TORX E14, которыми прикреплена опора ДВС к кронштейну.

В том случае, если болты с трудом откручиваются, при помощи нижнего домкрата немного меняют положение двигателя, чтобы добиться легкости при откручивании. Еще требуется открутить 3 болта TORX E14, которыми опора крепится к лонжеронам.

Поставив ремень, его следует натянуть, покручивая гайку 8 против часовой стрелки. Степень натяжения проверяют от руки, продавливая ремень. Получив нужный натяг, его фиксируют гайкой на 19.

После выполняется обратная сборка и осуществляется пробный запуск двигателя. Чтобы проверка была произведена правильно, ремень нужно нагружать, включив мощные энергопотребители, а также кондиционер.

Если ремень генератора свистит, его нужно подтянуть. Чтобы это сделать, не глушат мотор, так как достаточно ослабить фиксатор и немного подтянуть стержень натяжителя. Подтяжку производят, пока не пропадет свист. Когда свист исчез, остается только затянуть гайку фиксатора. Напоследок отметим, что если изначально свиста ремня генератора не было, но он появился позже, нужно процесс подтяжки осуществить повторно.

Ремонт генератора и замена его ремня по размеру на Калине 8 клапанов

Вне зависимости от автомобиля, генераторный узел считается одним из основных компонентов электрической сети. Поскольку именно он позволяет питать потребители энергии при движении, а также возобновлять заряд аккумулятора. Не исключением являются и отечественные автомобили, в частности, речь пойдет о Ладах Калинах. Как поменять ремень генератора Калина 8 кл, какой размер ремешка должен быть, как его можно отрегулировать? Ответы на эти вопросы ищите ниже.

Слабые места изделия и признаки неисправностей

Какая бы разновидность ролика не использовалась самое «узкое» место это подшипник. Все дело в том, что изделие находится под постоянной нагрузкой, работает в условиях перепада температур, поэтому поломки и износ устройства довольно распространенное явление.

Признаки, свидетельствующие о неисправности натяжителя ремня генератора:

уменьшение уровня зарядки аккумулятора;

отказ или нарушения в работе некоторых энергоемких потребителей в автомобиле;

гул, доносящийся со стороны узла при работающем двигателе;

заметный люфт при работе ролика;

неравномерный износ ремня генератора (обычно происходит с одной из его сторон).

Функции ремня генератора в автомобиле

В каких случаях осуществляется замена ролика натяжителя, как заменить щетки, как произвести натяжку и регулировку ремешка в авто с кондиционером и без него? В первую очередь рекомендуем ознакомиться с назначением ремня. В каждом современном автомобиле есть генератор, при поломке которого полноценная эксплуатация транспортного средства будет невозможной. Предназначение ремня заключается в передаче вращения от коленчатого вала на сам генераторный узел.

После того, как вращение передается на устройство, в бортовой сети образуется электричество, позволяющее запитать все приборы и оборудование. Именно поэтому работоспособность ремешка очень важна, поскольку при его обрыве генераторное устройство не сможет функционировать.

В каких случаях требуется замена ремешка?

В соответствии с официальными данными, производитель не предусматривает ремонт и замену ремешка в автомобиле Лада Калина 8 или 16 клапанов. Однако, это не значит, что ремешок сможет работать вечно — как и любой другой расходный материал, со временем он изнашивается и подлежит замене. Причем обрыв ремня для калиноводов — довольно распространенная проблема, с которой сталкиваются многие.

Чтобы определить необходимость замены ремешка с номером 21100370172000 или любым другим, нужно учитывать признаки износа детали, подробнее о них:

1. Во время движения появляется свист. Как показывает практика, зачастую появление свиста связано с включением многих потребителей энергии, то есть если на бортовую сеть оказывается высокая нагрузка. Например, вы запустили двигатель своей Калины, а когда жмете на газ, из-под капота начинает раздаваться громкий свист. В большинстве случаев это связано с тем, что ремень ослаб — тогда его нужно будет натянуть, используя натяжной ролик, или же поменять, если его состояние того требует.
2. На самом устройстве стали появляться следы трещин и прочих повреждений или деформация. Открыв капот и посмотрев на ремешок, вы можете обнаружить следи повреждений на конструкции ремешка, это свидетельствует о его износе. В данном случае проблему не позволит решить натяжка или регулировка натяжителей, проблема износа решается исключительно путем замены.
3. При работе силового агрегата начал появляться шум. В том случае, если ресурс эксплуатации ремня подходит к концу, об этом можно узнать по нехарактерному шуму из-под капота, которого раньше не было. Например, многие автолюбители также отмечают, что кроме шума появляется и громкий стук, а также удары при работе двигателя авто (автор видео — Ильгиз Магафуров).

В том случае, если на автомобиле имеется специальный датчик генераторного устройства, который позволяет определить правильность его работы, то определить неполадку будет значительно легче. Например, если из моторного отсека появился свист, а на датчике, соответственно, начала гореть лампочка, это говорит о том, что ремень нуждается в диагностике. Такой ремешок следует подтянуть, поскольку свист, как сказано выше, говорит о слабой натяжке, также такая проблема может свидетельствовать о необходимости замены.

Проверяем состояние ремня генератора сами

Перед тем, как осуществляется замена ремня генератора Лада Гранта

, автовладельцы обычно инспектируют его состояние, чтоб удостовериться, вправду ли необходимо это делать. Замена ремня генератора — форум renault megane (рено меган. Чтоб произвести диагностику, необходимо выполнить обыкновенные деяния. Поначалу нужно включить пятую скорость и выйти из автомобиля, после этого попробовать толкнуть свою Гранту вспять, воздействуя на передний бампер либо боковую стойку, если это будет делать ассистент. При всем этом капот должен быть открыт и во время толкания нужно поглядеть, как ведет себя РГ.

Изношенный РГ с повреждениями, неприменимый для эксплуатации

В процессе толкания автомобиля на ремешке не должно быть следов повреждений. Замена ремня грм renault megane с двигателем 1,6. Идет речь о трещинках, расслоении либо обрывах, даже самых малых, хотя это полностью может быть, в особенности при нередкой эксплуатации тс. В этом случае, если в процессе диагностики вы увидели следы повреждений на РГ, это свидетельствует о том, что подтянуть ремень

не получится — требуется его
замена. Аналогичным образом осуществляется диагностика ремешка ГРМ.
Если подтягивать РГ и регулировать натяжение на 8-клапанном двигателе не нужно, можно также проверить состояние непосредственно генератора. Ведь если у вас возникли подозрения по поводу качества работы РГ, есть смысл проверить и само устройство. [09] замена ремня генератора своими руками. —. Кроме того, в ходе диагностике можно также проверить ролик натяжителя ремня генератора, с помощью которого ремешок можно натянуть. При наличии сколов на ролике или прочих следов деформации и повреждений, в том числе изменения геометрии, элемент также подлежит замене. На видео ниже представлена подробная инструкция по замене кронштейна, а также ремешка генератора на автомобиле Лада Гранта (автор ролика — Игорь Семенишин).

Инструкция по замене своими руками

Как поменять и как подтянуть ремешок генераторного устройства на автомобиле Лада Калина? В том случае, если ранее вы уже выполняли подобную задачу, то ее выполнение не займет много времени и сил. Но если с такой проблемой вы сталкиваетесь впервые, то разумеется, лучше будет доверить эту процедуру специалистам на СТО. Будьте аккуратны при выполнении данной задачи, поскольку ошибки могут привести к серьезным последствиям.

Инструменты и материалы

Чтобы правильно выполнить все действия, подготовьте все инструменты и материалы, которые могут потребоваться.

В частности, речь идет о:

• наборе гаечный ключей, вам потребуются ключи на 8 и 13;
• новый ремешок для установки;
• ключ рожковый на 19 (автор видео — канал Kalinin).

Этапы

После того, как все инструменты и материалы будут подготовлены, можно начинать замену ремня:

1. Для начала отключите двигатель и зажигание, откройте капот своего автомобиля.
2. Непосредственно сам ремешок расположен в левой части подкапотного отсека. Если вы не можете его найти, то заведите двигатель и посмотрите на моторный отсек. Сам ремень будет вращаться на специальных роликах, вы сможете его увидеть, только не спутайте с ремешком ГРМ.
3. После того, как будет найдено место установки, вам необходимо с помощью гаечного ключа ослабить болт, который фиксирует шток регулировки на кронштейне. Сделав это, потрогайте сам РГ чтобы убедиться в том, как сильно он натянут. Это необходимо для того, чтобы вы могли объективно оценить, как устанавливать натяжитель после замены РГ.
4. Когда вы ослабите гайку, вам потребуется накидной ключ на 8, с его помощью откручивается регулировочный шток, это позволит снизить натяжение. Сам шток необходимо выкрутить почти до самого конца. Эти действия позволят максимально ослабить натяжитель РГ. Когда это произойдет, можно заняться демонтажем нижнего крепления, для выполнения этой задачи вам потребуется ключ на 13.
5. После того, как эти действия будут выполнены, нужно будет отодвинуть регулировочный шток максимально вверх, это позволит произвести демонтаж ремня. Но перед тем, как сделать это, вам надо будет снять его с вала генераторного узла. Когда вам удастся демонтировать часть РГ со шкива, вы сможете его полностью снять с коленвала.
6. Далее, когда ремень будет демонтирован, его следует внимательно проверить визуально. В том случае, если на его поверхности имеются следы повреждений, то разумеется, деталь подлежит замене. Процедура замены выполняется в обратном порядке.

Фотогалерея «Самостоятельная замена»

Как заменить ролик натяжителя Lada Kalina?

После того, как вам стало известно о неисправности натяжителя ремня генератора, его необходимо заменить. Конечно, когда речь идет о замене ролика, меняют целиком весь натяжитель, так как отдельный ремонт этих частей хоть и возможен но крайне не рекомендуется, так как никто не гарантирует повторное повреждение ролика в случае погнутости кронштейна. Тем не менее, мы расскажем вам, как это делается.

Порядок замены натяжителя выполняется следующим образом:

• Отключте минусовую клемму аккумулятора, чтобы избежать случайного повреждения электрических цепей. Дело в том, что пространство в моторном отсеке этого автомобиля небольшое, а значит, имеется риск легко замкнуть плюсовые провода на «массу».
• Ослабьте натяжение ремня и снимите его. Это нужно, чтобы ремень не мешался вам, а при необходимости – это отличная возможность поменять его.
• Теперь можно рассмотреть два варианта замены ролика. Для удобства, кронштейн можно снять и произвести замену ролика уже на верстаке. Но если вы не желаете снимать механизм, то ролик можно поменять прямо под капотом, однако в этом случае удобство не гарантируется. Мы рассмотрим же вариант со снятием кронштейна. Для этого открутите два болта, на которых крепится регулировчная планка в верхней части кронштейна. После этого, открутите такой же болт крепления в нижней части, затем снимите кронштейн с блока цилиндров.



• Положите кронштейн на верстак и подденьте с помощью плоской отвертки защитную крышку ролика. Под ней будет болт на 17, который нужно открутить. Далее ролик снимается, все посадочные места кронштейна обрабатываются и туда ставится новый ролик. После вкручивания болта крепления, сразу же проверьте его работу. Он должен вращаться легко и без сопротивления. Так же не должно быть никаких вибраций и шумов.
• Установите кронштейн на блок цилиндров и оденьте ремень генератора. Не забудьте натянуть ГРМ.

Теперь можно запустить двигатель и проверить. Если шум прекратился, а аккумулятор заряжается нормально, значит, замена натяжного ролика на Калине прошла успешно

Как натянуть и отрегулировать ремень на Калине?

Для регулировки натяжения ремешка нужно выполнить следующие действия:

1. В первую очередь следует ослабить контрагайку на штоке натяжительного устройства, для этого гаечным ключом открутите ее против часовой стрелки.
2. Далее, сам шток следует открутить, это позволит натянуть ремешок. Рукой надавите непосредственно на корпус, одновременно с этим откручивая натяжитель.
3. Когда РГ будет подтянут, необходимо закрутить контрагайку, после чего завести двигатель и убедиться в том, что при его работе отсутствует свист. Как сказано выше, свист чаще всего появляется при активации большого количества потребителей энергии, потому после запуска мотора также активируйте печку, фары, систему обогрева заднего стекла, магнитолу и т.д. В том случае, если свист прекратился после того, как эти действия были выполнены, то это говорит о том, что все сделано правильно.

Как поменять ремень самому

Если когда-нибудь сталкивались с необходимостью замены ремня на 16-кл или 8-кл двигателе, то эта процедура много времени не займет. Если впервые сталкиваетесь с этим и про генератор раньше никогда не слышали, то порекомендуем обратиться за помощью к специалистам. Не забывайте о том, что одно неверно выполненное действие может привести к необратимым последствиям. Поэтому данная инструкция поможет всем, кто решил заняться заменой ремня впервые.

Необходимые инструменты

Разумеется, любые ремонтные работы начинают с подготовки необходимого инструментария. Для замены ремешка на 8- или 16-кл моторе Лады Калины подготовьте:

• ключ рожковый размером на «19»;
• гаечный накидной ключ на «8»;
• гаечный ключ на «13»;
• новый ремень генератора.

Замена ролика натяжителя ремня генератора

Проблемы с генератором чреваты более серьезными неприятностями. Если электрический ток не вырабатывается автомобилем, если он едет на одном аккумуляторе, то неизбежна также поломка батареи. При недостаточной выработке бортового тока, о чем сигнализирует соответствующая лампочка панели приборов, прежде всего, необходимо проверить натяжение ремня генератора.

К тому же, во многих автомобилях затрагиваемая нами ременная передача, приводимая, кстати, шкивом от ГРМ, часто связывает и другие ответственные узлы. Эти узлы еще называют навесным оборудованием. В частности, ремень может приводить в действие помпу, качающую антифриз. Так что ослабление ремня чревато не только проблемами с электропитанием!

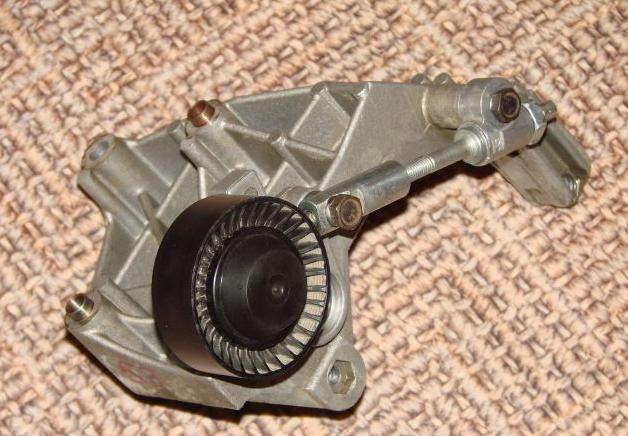

Его регулирует специальный ролик, который находится на кронштейне натяжительного устройства. Если это колесико вращается с шумом, заедает или выделяет смазку из манжеты, требуется замена дефектного ролика натяжителя ремня генератора. Почему же данный маленький ответственный элемент выходит из строя и как его поменять? Рассмотрим для начала на примере Калины. Причины поломок детали просты.

1. Износ из-за окончания срока эксплуатации.
2. Нарушение целостности манжеты.
3. Заводской брак.

Для процедуры замены ролика натяжителя ремня калиновского генератора нам понадобятся следующие инструменты:

В принципе, процедуру замены ролика ремня натяжителя генератора Калины легко изучить по видео в сети. Но мы приведем тоже достаточно понятную инструкцию.

1. Находим над шкивами шестигранник регулировочной шпильки, накидываем на него ключ на 8.
2. Ослабив контргайку ключом на 19, вращаем шпильку по часовой стрелке, так наша заветная деталь отойдет от ремня.
3. Отверткой снимаем крышку ролика.
4. Болт крепления ролика откручиваем ключом размером 17.

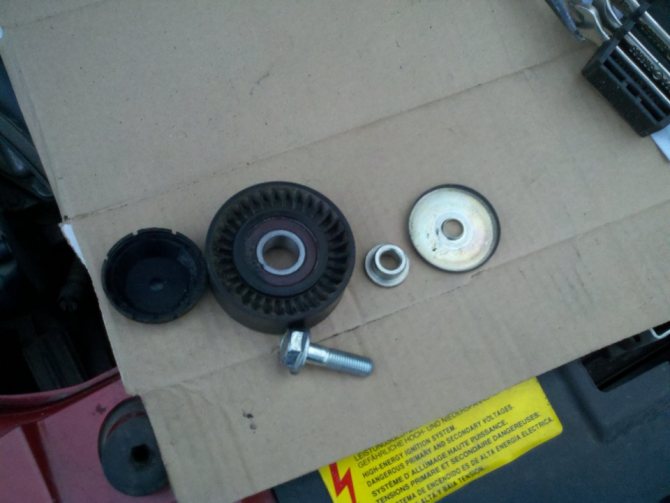

5. Извлекаем ролик в сборе с болтом, втулкой и шайбой.
6. С новой деталью собираем всё в обратной последовательности.

Из этой инструкции легко понять, что замена ролика натяжителя ремня генератора в Калине довольно простой процесс.

Замена натяжителя

Устройство состоит из нескольких элементов, каждый из которых является съемным. Поэтому необходимость замены натяжителя ремня генератора «Лады – Калины» в сборе возникает не так часто. Как правило, она связана с механическими повреждениями кронштейна и шпильки.

Работу по замене надо начинать с подготовки инструмента. Особого разнообразия не потребуется, достаточно ключей на 8, 13 и 19. Замена производится в следующей последовательности:

1. Ключом на 19 отпускается контргайка натяжителя.
2. Ключом на 8 вращаем шпильку по часовой стрелке. Здесь нужно проявить аккуратность и не прикладывать больших усилий. Если вращение затруднено, лучше еще немного отпустить контргайку.
3. Шпилька отпускается до тех пор, пока ролик не перестанет воздействовать на ремень.
4. Открутив два болта на 13, можно полностью снять натяжитель.

Здесь нужно обратить внимание на один момент. В крепежных отверстиях натяжителя вставлены втулки. При снятии они часто выпадают и теряются, а на новом натяжителе их может не быть. Втулки обязательно идут в комплекте, но не все знают об их существовании, поэтому не проверяют при покупке. Установка натяжителя ремня генератора «Калины» производится в обратной последовательности. Шпилька затягивается с усилием 0.18 кгс/м.

Другие модели ВАЗ

Впрочем, у других современных автомобилей ВАЗ с передним приводом процедура проходит по аналогичному сценарию. Скажем, технология замены ролика натяжителя ремня генератора на Приоре почти ничем не отличается от описанной. Вот только у Приоры нет регулировочной шпильки. В принципе, ролик можно открутить сразу. Однако если окажется, что прохудился ремень, то придется помучиться.

Также узнайте почему стучат гидрокомпенсаторы на горячую и из-за чего стучат клапана на холодном двигателе. Для замены ремня вместе с нашей деталью у Приоры нужно вывесить двигатель и открутить подушку опоры мотора, так как она мешает вытащить прохудившуюся клиноременную передачу.

Что же касается другой модели АВТОВАЗ – Лады Гранты, изначально у неё не был предусмотрен механизм натяжения ремня генератора, из-за сильной перетяжки ременного привода страдал подшипник электродвигателя. Зато машина лидировала в горячем списке самых дешевых автомобилей мира. Поэтому владельцам предлагалась самостоятельная замена кронштейна генератора на такой же от Калины с небольшой доработкой.

Следовательно, замена ролика ремня натяжителя генератора для Лады Гранты идентична подобной операции на Калине, при условии, что в моторе Гранты вообще установлен механизм натяжения клиноременного привода.

Нюансы процедуры на иномарках

Ну, с ВАЗами всё ясно, их ремонтопригодность радует часто, а вот в некоторых популярных иномарках нужно полмашины разобрать, чтобы добраться до какого-нибудь узла. Подобным образом обстоят дела, к примеру, с автомобилем семейства Шевроле. Для замены ролика натяжителя ремня генератора у Шевроле Лачетти придется потрудиться. Хотя причины поломки детали те же.

Для начала укажем, что потребуется из инструмента:

Этапов нужно пройти много, перечислим их.

1. Снимаем мешающий корпус воздушного фильтра.
2. Удаляем термический экран выпускного коллектора.
3. Отсоединяем от креплений насос ГУР и на шлангах отводим в сторону.
4. Ключом на 15 устанавливаем нашу сломанную деталь в монтажное положение.
5. Откручиваем её.
6. Установку новой производим в обратном порядке.

Здесь можно поставить точку в ремонте.

ПРОВЕРКА НАТЯЖНОГО МЕХАНИЗМА АВТОПОДВОДА РЕМНЯ ГЕНЕРАТОРА ПРУЖИННОГО ТИПА НА РЕНО

Другая популярная в народе иномарка, к сожалению, тоже вызывает трудности при производстве описываемой операции. Говоря конкретнее, рассмотрим процедуру замены ролика натяжителя ремня генератора в автомобиле Рено Логан.

Для осуществления технологии нам пригодятся:

Ремонт нужно производить снизу автомобиля, например, из смотровой ямы. Распишем процесс поэтапно.

1. Снимаем справа грязезащитный щиток моторного отсека.
2. Накидываем ключ на 13 на болт нашего сломанного колесика, но не обольщайтесь – мы пока не будем его откручивать. Провернув ключ по часовой стрелке, сдвигаем кронштейн натяжителя до совмещения двух отверстий – в корпусе и на кронштейне. Таким образом, ролик зафиксируется, а ремень расслабится.
3. Теперь откручиваем болт нужной нам сломанной детали.
4. Установку новой запчасти и сборку механизма производим от обратного.

Если в испытуемом Логане есть кондиционер, то его трубка будет мешать производить работу, придется открутить её крепление и очень осторожно отогнуть трубку, во избежание её поломки и выхода фреона. Так что хлопот и здесь хватает. Тогда, может, с недорогим полноприводным автомобилем, собратом ВАЗ, дела обстоят проще? Посмотрим, как происходит замена ролика натяжителя ремня генератора на Шевроле Нива.

На данном автомобиле, чтобы снять заветную деталь, нужно ослабить ремень, а для этого необходимо сдвинуть сам электродвигатель.

• набор гаечных ключей;
• монтажная лопатка.

Работы лучше производить в оборудованном смотровой ямой для ремонта гараже. А теперь разложим всё по полочкам.

1. Снимаем защиту поддона и брызговик двигателя.
2. Далее ослабляем две гайки – прикрепляющую генератор к натяжной планке и к нижнему гнезду.
3. Для ослабления ремня монтажной лопаткой перемещаем корпус электродвигателя по направлению к блоку цилиндров.
4. Откручиваем гайку, крепящую нашу деталь, достаем пружинную шайбу и вынимаем деталь.
5. Сборку с новой запчастью делаем, совершая операции наоборот.

Выходит, что на Ниве Шевроле интересующая нас процедура тоже принесет некоторые трудности. Если кому-то всё это покажется не по силам, то тогда лучше обратиться на автосервис.

Что почем или где дешевле?

Цена данного ремонта, по идее, должна приятно удивить. Для того, чтобы понять, как обстоит дело на самом деле, сведем собранные данные усредненной стоимости по городам РФ в своеобразную таблицу, которая и представлена ниже.

Город	Стоимость
Москва	800 – 1500 р.
С-Петербург	1000 р.
Екатеринбург	800 – 1000 р.
Самара	500 р.
Казань	600 р.
Тюмень	500 р.
Владивосток	650 р.

Получается, что на замену ролика натяжителя ремня генератора в разных городах цена заметно отличается. Однако величина наибольшей стоимости по нынешним временам не должна пугать.

Итог таков: мы рассмотрели, как производится обновление интересующей нас детали на примере разных моделей машин, и отметили нюансы ремонта, с которыми можно столкнуться. В заключение добавим, что при обнаружении странного шума со стороны ролика нельзя затягивать с его заменой.

Источник: daciaclubmd.ru
