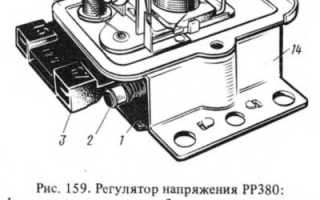

Регулятор напряжения (PH)-двухступенчатый, типа РР380, имеет 2 неподвижных контакта на стойках 7 и (рис. 159) и между ними вибрирующий контакт, установленный на якоре 10. Контакт якоря с контактами на стойках образует две пары контактов; верхнюю и нижнюю. Пружиной якорь постоянно прижат к верхнему контакту, т.е. верхние контакты являются нормально замкнутыми.

Когда напряжение генератора возрастает до 13,2—14,3 В, якорь регулятора начинает вибрировать, размыкая и замыкая верхние контакты. В цепь обмотки возбуждения генератора то включается, то выключается дополнительный резистор. Это 1-я ступень регулирования.

При дальнейшем повышении напряжения генератора (с увеличением частоты вращения ротора) начинает замыкаться и размыкаться нижняя пара контактов. Это 2-я ступень регулирования. При замыкании нижних контактов оба конца обмотки возбуждения замыкаются на массу и она обесточивается.

Техническая характеристика регулятора напряжения:

• Регулируемое напряжение при температуре регулятора и окружающей среды (50±3)°С, В:
• на 2-й ступени — 14,2±0,3
• на 1-й ступени ниже чем на второй не более, чем на — 0,7
• Сопротивление между штекером «15» и «массой», Ом — 27,7±2
• Сопротивление между штекерами «15» и «67» при разомкнутых контактах, Ом — 5,65±0,3
• Воздушный зазор между якорем и сердечником, мм — 1,4±0,07
• Расстояние между контактами 2-й ступени, мм — 0,45±0,1

На «классике» можно встретить 2 типа реле регуляторов напряжения: встроенный в генератор и внешний. Разница заключается в модели генератора, который установлен на автомобиле.

На старых моделях «Жигулей» (ВАЗ 2101, 2102, 2103, 2106, 2121 с карбюраторными двигателями) установлен генератор Г-221, а внешний регулятор напряжения представляет собой небольшую «коробочку», которая крепится двумя гайками на левом брызговике кузова. Как раз о замене такого регулятора и пойдет речь в этой статье.

На более поздних моделях ВАЗ (2104, 2105 и 2107) стоит генератор Г-222, а регулятор напряжения уже встроен в корпус генератора и представляет собой небольшую «таблетку» черного цвета.

Снятие и установка регулятора напряжения

Замена внешнего регулятора напряжения ВАЗ 2101-2106

1) Головкой на «8» отворачиваем две гайки и снимаем регулятор.

2) Отсоединяем два провода.

3) Крепим новый регулятор к брызговику и подсоединяем провода: оранжевый — к выводу «15», а серый — к выводу «67».

Схема подключения реле регулятора напряжения

ВНИМАНИЕ! Прежде чем пустить двигатель, убедитесь, что контакт между корпусом регулятора напряжения и «массой» автомобиля надежен, а провода к выводам «15» и «67» подсоединены правильно.

Перезаряд аккумулятора ВАЗ 2106. Одна из основных причин. Генератор дает большой заряд.

Установка генератора 21214 115А(Eldix) на ВАЗ 2101-2107[GWS161]

Как проверить генератор ВАЗ

Генератор ВАЗ 2101

Здравствуйте, дорогие читатели, сегодня расскажем вам о возможных поломках в генераторе ВАЗ 2101, а также о том, как их устранить. Также рассмотрим схемы подключения генератора «копейки».

1. Схема подключения проводов генератора ВАЗ 2101
2. Замена и установка генератора ВАЗ 2101
3. Как снять генератор ВАЗ классика. Видео
4. Ремень генератора ВАЗ 2101
5. Замена ремня генератора ВАЗ 2101
6. Размер ремня генератора ВАЗ 2101
7. Щетки генератора ВАЗ 2101. Замена
8. Реле генератора ВАЗ 2101. Схема подключения
9. Подшипники генератора ВАЗ 2101. Замена

Стоимость и взаимозаменяемость

Встроенный реле регулятор напряжения 71.3702 для генератора Г-222

Средняя цена за регулятор напряжения как встроенный в щетки, так и выносной составляет около 100 рублей.

Модели генераторов Г-221 и Г-222 взаимозаменяемы, то есть вы без особых трудностей сможете поставить новый генератор от «семерки» на «копейку», но стоит уделить внимание правильному заряду АКБ. Для этого необходимо доработать электропроводку по стандартной схеме подключения.

В зависимости от ситуации, либо установить внешний реле регулятор напряжения, либо, наоборот, снять внешний и оставить один встроенный в генератор.

Нормальным напряжением в бортовой сети автомобиля считается диапазон 13,5-14,5 Вольт.

Любой автомобиль, в том числе и ВАЗ 2101, имеет два источника электроснабжения — аккумулятор и генератор. Генератор обеспечивает работу всех электроприборов во время движения. Его выход из строя может доставить автовладельцу много хлопот. Однако диагностировать неисправность и отремонтировать генератор ВАЗ 2101 своими руками довольно просто.

Необходимые инструменты:

• универсальный съемник, необходимый для того чтобы снять подшипник (возможно использование съемника тяг, но это не так удобно);
• щетка для металла, наждачная бумага с матерчатой основой;
• молоток;
• проникающая жидкость WD-40;
• стандартный набор с ключами и отвертками.

На фотографии можно увидеть генератор ВАЗ 2101 перед ремонтом. После ремонта изменения в нем будут очевидны.

Ремонт генератора ВАЗ 2101 своими руками: разборка, чистка, замена деталей

Ремонт генератора ВАЗ 2101 своими руками: разборка, чистка, замена деталей

Выбор генератора для ВАЗ 2101

Производитель комплектовал ВАЗ 2101 генераторами модели Г-221. Максимальной силы тока 52 А было достаточно для работы всех штатных электроприборов. Однако установка автовладельцами дополнительного оборудования (мощной акустики, навигатора, дополнительных фар и т. п.) привела к тому, что Г-221 перестал справляться с повышенными нагрузками. Возникла необходимость замены генератора на более мощный.

Без особых проблем на ВАЗ 2101 можно установить следующие устройства:

1. Генератор от ВАЗ 2105 с максимальной силой тока 55 А. Мощности достаточно для работы обычной акустической системы и, например, дополнительной светодиодной ленты для освещения. Устанавливается на штатные крепления для генератора ВАЗ 2101. Отличия заключаются лишь в том, что реле регулятора встроено в корпус генератора, а на Г-221 оно расположено отдельно.
2. Генератор от ВАЗ 2106 с максимальной силой тока 55 А. Выдерживает небольшие перегрузки. Устанавливается на штатные крепления Г-221.
3. Генератор от ВАЗ 21074 с максимальной силой тока 73 А. Его мощности достаточно для работы любого дополнительного электрического оборудования. Устанавливается на штатные крепления ВАЗ 2101, но схема подключения немного отличается.
4. Генератор от ВАЗ 2121 «Нива» с максимальной силой тока 80 А. Самый мощный в ряду аналогов. Однако его установка на ВАЗ 2101 потребует значительных доработок.
5. Генераторы от иномарок. Оптимальный вариант — генераторы от «Фиат». Установка такого устройства на ВАЗ 2101 потребует заметных изменений конструкции крепления генератора и схемы его подключения без гарантий качественной работы.

Фотогалерея: генераторы для ВАЗ 2101

На самом деле водителю ВАЗ 2101 вполне достаточно будет установить генератор от «шестёрки» или «семёрки», чтобы удовлетворить все свои потребности в электроэнергии. Даже при комплексном тюнинге мощности в 60–70 ампер достаточно для поддержания работы всех приборов.

Стоит ознакомиться:

• Как сделать подогрев сидений ВАЗ 2110 без обращения в СТО
• Как установить камеру заднего вида на ВАЗ 2112 своими руками
• Тюнинг ВАЗ 2115: светодиодная подсветка панели приборов в домашних условиях

Далее сборка генератора осуществляется в обратном порядке. Ротор снова устанавливается с помощью ударов молотком. В самом конце сборки важно законтрить болты.

Рекомендация: если посадочную плоскость конденсатора обработать шкуркой, контакт улучшится и станет стабильнее.

Автовладельцы, у которых установлен устаревший вариант диодного моста, могут столкнуться с трудностями с выводом контакта 61, потому что он проблематично проходит в отверстие на задней крышке. Один из вариантов решения проблемы – напильником увеличить отверстие.

Ремонт генератора ВАЗ 2101 своими руками: разборка, чистка, замена деталей

Ремонт генератора ВАЗ 2101 своими руками: разборка, чистка, замена деталей

После того, как проделаны все вышеперечисленные шаги, ремонт генератора ВАЗ 2101 можно считать завершенным. Далее нужно установить его на транспортное средство и проверить в действии.

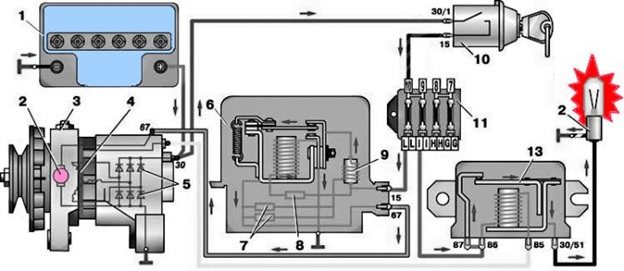

Схема подключения генератора ВАЗ 2101

Подключение генератора ВАЗ 2101 осуществляется по однопроводной схеме — к каждому прибору подсоединяется один провод от генератора. Это позволяет легко подключить генератор своими руками.

Особенности подключения генератора ВАЗ 2101

К генератору ВАЗ 2101 подсоединяется несколько разноцветных проводов:

• жёлтый провод идёт от контрольной лампы на приборной панели;
• толстый серый провод идёт от реле регулятора на щётки;
• тонкий серый провод идёт на реле;
• оранжевый провод выполняет роль дополнительного разъёма и обычно при монтаже соединяется с тонким серым проводом.

Неправильное подключение проводов может спровоцировать в электрической цепи ВАЗ 2101 короткое замыкание или скачки напряжения.

Ремонт генератора ВАЗ 2101: разборка, чистка, замена деталей

1. Очистить генератор от скопившейся грязи, пыли, масла.
2. Расположить генератор так, чтоб шкив опирался на пол, открутить гайку шкива, надеть на нее ключ на «19». Далее несколько раз ударить молотком по ключу, удерживая шкив от проворачивания.

Ремонт генератора ВАЗ 2101 своими руками: разборка, чистка, замена деталей

Ремонт генератора ВАЗ 2101 своими руками: разборка, чистка, замена деталей

1. Ключом на «10» отвернуть 4 болта стяжных шпилек, соединяющих генератор в одну деталь.

Ремонт генератора ВАЗ 2101 своими руками: разборка, чистка, замена деталей

1. Установить генератор так, чтоб вал оказался сверху, выбить шпонку зубилом, ударяя по нему молотком.
2. Убрать переднюю крышку генератора. Если сделать это легко не получается, нужно выбить ее на весу.

Устройство генератора ВАЗ 2101

Для своего времени конструкция генератора Г-221 оказалась довольно удачной. Он без доработок устанавливался и на последующие модели завода — ВАЗ 2102 и ВАЗ 2103. При должном обслуживании и своевременной замене вышедших из строя элементов он мог эксплуатироваться долгие годы.

Конструктивно генератор Г-221 состоит из следующих основных элементов:

• ротор;
• статор;
• реле регулятора;
• полупроводниковый мост;
• щётки;
• шкив.

Генератор Г-221 крепится к двигателю на специальном кронштейне. Это позволяет жёстко зафиксировать устройство и в то же время защитить его от высоких температур.

Ротор

Ротор — подвижная часть генератора. Он состоит из вала, на рифлёную поверхность которого напрессована стальная втулка и клювообразные полюсы. Эта конструкция выполняет функции сердечника электромагнита, вращающегося в двух шариковых подшипниках. Подшипники обязательно должны быть закрытого типа. В противном случае из-за недостатка смазки они быстро выйдут из строя.

Шкив можно считать как частью генератора, так и отдельным элементом. Он устанавливается на вал ротора и при необходимости легко снимается. Шкив при работающем двигателе вращается коленвалом через ремень и передаёт вращающий момент ротору. Чтобы шкив не перегревался, на его поверхности имеются специальные лопасти, обеспечивающие естественную вентиляцию.

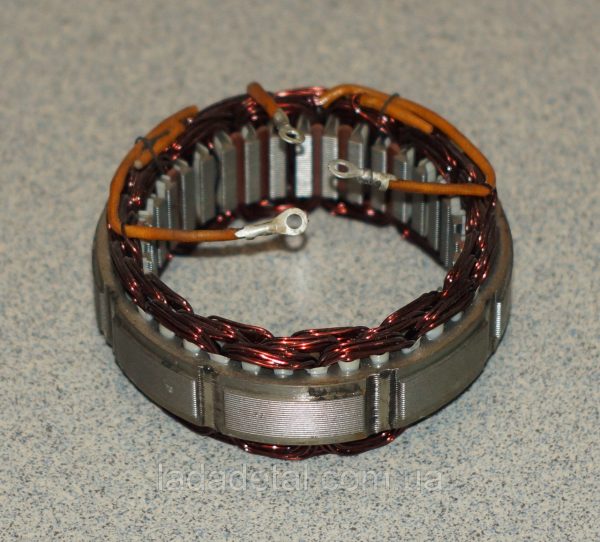

Статор с обмотками

Статор состоит из ряда специальных пластин, изготовленных из электротехнической стали. Для повышения устойчивости к нагрузкам в четырёх местах по наружной поверхности эти пластины соединены сваркой. На них в специальные пазы уложена обмотка из медной проволоки. Всего статор содержит три обмотки, каждая из которых состоит из двух катушек. Таким образом, для выработки генератором электричества используется шесть катушек.

Реле регулятора

Реле регулятора — это маленькая пластинка с электрической схемой внутри, предназначенная для контроля напряжения на выходе генератора. На ВАЗ 2101 реле расположено вне генератора и крепится на задней крышке с внешней стороны.

Обзор генератора на ВАЗ 2101

На ВАЗ 2101 применяется генератор Г-221. Он является трехфазной синхронной электрической машиной переменного тока. В конструкции узла имеется встроенный выпрямитель на шести кремниевых диодах. Схема подключения Г-221 приведена ниже.

Схема подключения генератора

Ознакомиться с основными характеристиками Г-221 можно в таблице, которая приведена ниже.

Таблица — Технические характеристики генератора ВАЗ 2101

Особенностью генератора ВАЗ 2101 является то, что один из подшипников напрессован непосредственно на вал ротора, а второй поджат в гнезде крышки с помощью резинового кольца.

Трехфазная обмотка статора соединена в «звезду» и имеет вывод нулевой точки. Он служит для запитывания реле контрольной лампы заряда АКБ. Три вывода обмотки подключены к диодному выпрямительному блоку. При этом модуль состоит из двух частей, что позволяет производить ремонт более дешево.

Диагностика и устранение неисправностей генератора ВАЗ 2101

Существует ряд признаков и сигналов, по которым можно определить, что неисправен именно генератор.

Загорается контрольная лампа зарядки

На приборной панели ВАЗ 2101 есть индикатор зарядки АКБ. Он загорается, если заряд аккумулятора близок к нулю. Это, как правило, происходит при неисправном генераторе, когда питание электроприборов осуществляется от АКБ. Наиболее часто лампочка загорается по следующим причинам:

1. Проскальзывание клиновидного ремня на шкиве генератора. Рекомендуется проверить натяжение ремня, а при сильном износе заменить его на новый.
2. Выход из строя реле индикатора зарядки АКБ. Следует проверить исправность реле с помощью мультиметра.
3. Обрыв в обмотке статора. Необходимо разобрать генератор и зачистить все его элементы.
4. Сильный износ щёток. Потребуется замена всех щёток в держателе, даже если изношена только одна из них.
5. Короткое замыкание в схеме диодного моста. Следует заменить перегоревший диод или полностью весь мост.

Аккумулятор не заряжается

Одной из задач генератора является подзарядка аккумулятора во время движения. Если этого не происходит, следует обратить внимание на следующие моменты.

1. Провисание клиновидного ремня. Необходимо отрегулировать его натяжение или заменить.
2. Ослабление креплений наконечников проводов, соединяющих генератор с аккумулятором. Следует зачистить все контакты или заменить повреждённые наконечники.
3. Выход из строя аккумулятора. Проверяется и устраняется установкой новой АКБ.
4. Повреждения регулятора напряжения. Рекомендуется зачистить все контакты регулятора и проверить целостность проводов.

Аккумулятор выкипает

Если АКБ начала выкипать, то, как правило, её срок службы подходит к концу. Чтобы не рисковать новым аккумулятором, рекомендуется точно выявить причину выкипания. Это может быть:

1. Отсутствие постоянного контакта между корпусом регулятора напряжения генератора и массой. Рекомендуется зачистить контакты, а при необходимости заменить их.
2. Замыкание в регуляторе. Необходимо заменить регулятор напряжения.
3. Выход из строя АКБ. Следует установить новый аккумулятор.

Сильный шум во время движения

Генератор ВАЗ 2101 обычно работает довольно шумно. Причина шума — наличие в конструкции генератора соприкасающихся и трущихся элементов. Если же этот шум стал нестандартно громким, появились стуки, свист и грохот, необходимо выявить причину подобной ситуации. Обычно это связано со следующими неполадками.

1. Ослабление фиксирующей гайки на шкиве генератора. Следует затянуть гайку и проверить все стыки креплений.
2. Выход из строя подшипников. Потребуется разобрать генератор и заменить подшипники.
3. Короткое замыкание в обмотке статора. Необходима замена статора в сборе.
4. Скрип щёток. Рекомендуется зачистить контакты и поверхности щёток.

Также ознакомьтесь

• Самостоятельная замена ШРУСа ВАЗ 2110
• Проверка диодного моста генератора ВАЗ без обращения в СТО
• Ремонт стартера ВАЗ 2114: самостоятельная замена бендикса

Ремонт генератора ВАЗ 2101 своими руками: разборка, чистка, замена деталей

Теперь генератор ВАЗ 2101 разобран, все его детали нужно почистить и отмыть (для этого стоит воспользоваться наждачной бумагой, ножом, металлической щеткой).

Ремонт генератора ВАЗ 2101 своими руками: разборка, чистка, замена деталей

На фотографиях представлена модель 1996 года, но с этого времени изменилось место вывода контакта 61. На старом диодном мосте контакт размещался на проводе, на новом он непосредственно впаян в мост.

Ремонт генератора ВАЗ 2101 своими руками: разборка, чистка, замена деталей

Проверка работоспособности генератора ВАЗ 2101

Выход и строя генератора — ситуация довольно неприятная. Специалисты рекомендуют периодически (не реже двух раз в год) проводить оценку его работоспособности для определения оставшегося ресурса.

Нельзя проверять работоспособность генератора на ВАЗ 2101 при отключении от АКБ при работающем двигателе, так как высока вероятность скачка напряжения.

Это можно сделать как на стенде в СТО, так и с помощью осциллографа. Однако не менее точные результаты можно получить и в гаражных условиях с помощью обычного мультиметра.

Проверка генератора мультиметром

Для проверки генератора можно использовать как аналоговый, так и цифровой мультиметр.

Специфика проверки не позволяет проводить работу в одиночку. Поэтому необходимо заранее пригласить товарища, так как один человек должен будет находиться в салоне, а другой — контролировать показания мультиметра в подкапотной части машины.

Алгоритм проверки предельно прост и заключается в выполнении следующих действий.

1. Мультиметр устанавливается в режим измерения постоянного тока.
2. Прибор подсоединяется к клеммам аккумулятора. На неработающем двигателе он должен показывать от 11.9 до 12.6 В.
3. Помощник из салона заводит двигатель и оставляет работать на холостом ходу.
4. В момент запуска двигателя регистрируются показания мультиметра. Если напряжение резко упало, ресурс генератора незначителен. Если же напряжение, напротив, подскочило (примерно до 14.5 В), то избыточный заряд в ближайшем будущем приведёт к выкипанию АКБ.

Видео: проверка генератора ВАЗ 2101

Нормой считается небольшое падение напряжения в момент запуска мотора и быстрое восстановление рабочих характеристик.

Стоит ознакомиться:

• Снятие генератора ВАЗ 2107 своими руками
• Установка нового стартера ВАЗ 2110
• Как заменить ремень ГРМ ВАЗ 2110 и натяжной ролик в домашних условиях

Ремонт генератора ВАЗ 2101 своими руками: разборка, чистка, замена деталей

1. Снять с генератора регулирующее реле.
2. Выбить выколоткой ротор, пользуясь для этого отверстие под реле.

Ремонт генератора ВАЗ 2101 своими руками: разборка, чистка, замена деталей

1. Торцевым ключом на «8» следует открутить 3 гайки, которыми крепится статор диодного моста. Если болты проворачиваются, нужно зафиксировать их пассатижами с другой стороны.

Ремонт генератора ВАЗ 2101 своими руками: разборка, чистка, замена деталей

1. Перед снятием статора обработать стыки проникающей жидкостью WD-40. Подождать несколько минут, потом аккуратно выбить его молотком. После снятия статора извлечь диодный мост. Открутить конденсатор, универсальным съемником выпрессовать задний подшипник ротора.

Ремонт генератора ВАЗ 2101 своими руками: разборка, чистка, замена деталей

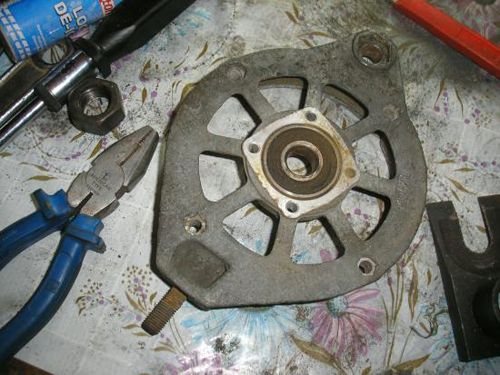

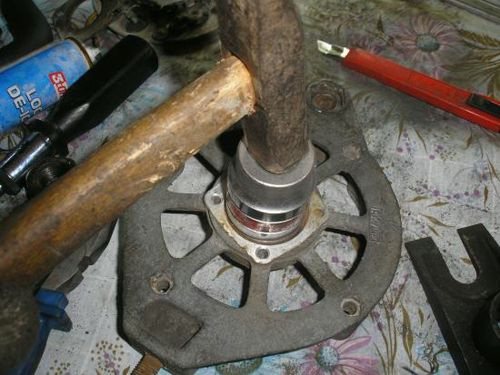

1. Достать переднюю крышку и пластины для стяжки. Возможны повреждения установленных там болтов, поэтому заранее нужно было подготовить 4 гайки на «8».
2. Снять пластины, через оправу выпрессовать подшипник.

Ремонт генератора ВАЗ 2101 своими руками: разборка, чистка, замена деталей

Ремень генератора ВАЗ 2101

В классических моделях ВАЗ генератор приводится во вращение клиновидным ремнём длиной 944 мм. На ВАЗ 2101 можно установить и ремень длиной 930 мм, но другие варианты уже не подойдут.

Заводское оснащение генератора подразумевает использование ремня 2101–1308020 с гладкой поверхностью и размерами 10х8х944 мм.

Ремень генератора располагается в передней части автомобиля и связывает сразу три шкива:

• шкив генератора;
• шкив водяного насоса;
• шкив коленчатого вала.

Как правильно натянуть ремень генератора

При замене ремня генератора крайне важно правильно его натянуть. Любое отклонение от нормы повлияет на работу электроприборов ВАЗ 2101.

Поводами для замены ремня генератора являются:

• появление на ремне трещин и следов сильного износа;
• обрыв ремня;
• заводской брак.

Для замены ремня понадобятся:

• монтажная лопатка (или металлический ломик);
• гаечные ключи на 17 и 19.

Работы выполняются в следующем порядке:

1. Установите генератор на место, наполовину закрутив две гайки крепления. Закручивать гайки нужно до тех пор, пока ход корпуса генератора не превысит 2 см.
2. Вставьте монтировку или монтажную лопатку между корпусом генератора и корпусом водяного насоса.
3. Наденьте на шкивы ремень.
4. Не ослабляя давления монтировки, натяните ремень.
5. Закрутите верхнюю гайку крепления генератора.
6. Проверьте степень натяжения ремня. Он не должен быть сильно затянут или, наоборот, провисать.
7. Закрутите нижнюю гайку.

Видео: натяжение ремня генератора ВАЗ 2101

Чтобы убедиться в том, что ремень имеет рабочую степень натяжения, необходимо после завершения работы продать его свободное место пальцем. Резина должна поддаваться не более, чем на 1.5 сантиметра.

Таким образом, самостоятельно диагностировать неисправность, отремонтировать и заменить генератор ВАЗ 2101 сможет даже неискушённый автолюбитель. Для этого не потребуется никаких специальных навыков или эксклюзивных инструментов. Однако переоценивать свои силы тоже не следует. Нужно помнить, что генератор — это электрический прибор, и в случае ошибки последствия для машины могут быть довольно серьёзными.

Устройство и характеристики генератора

В щёткодержателе генератора Г фиксируется всего две щётки Диодный мост Выпрямитель или диодный мост представляет собой подковообразную пластину со встроенными шестью диодами, преобразующую переменный ток в постоянный. Выключатели плафонов, расположенный в стойках передних дверей.

Переключатель света фар. Откручиваем гайки крепления крышки переднего подшипника генератора ВАЗ Затем снимаете винты, крышки переднего подшипника и выпрессовываете его с помощью оправки. Контрольная лампа давления масла ваз Щетки генератора ВАЗ Далее нужно проверить выступ, он называется их рабочею площадью щетки по высоте, важно, чтобы он был не менее 12мм, иначе щетки необходимо заменить, еще посмотреть на равномерность износа. Оно по необходимости делает магнитное поле сильнее или слабее, тем самым стабилизируя вырабатываемое напряжение. Как снять генератор ВАЗ классика. Скрип щёток.

Это говорит о том, что мотор работает от аккумулятора. Чтобы не рисковать новым аккумулятором, рекомендуется точно выявить причину выкипания.

Особенности генератора ВАЗ 2101

Лампа освещения вещевого ящика. Он состоит из вала, на рифлёную поверхность которого напрессована стальная втулка и клювообразные полюсы. Прибор подсоединяется к клеммам аккумулятора. Если такая проверка необходима, то предварительно следует отсоединить провода от генератора. Так как ротор вращается от коленчатого вала, выполняется второе условие.
Второй вариант электрооборудования ВАЗ 1 — боковой указатель УП поворота с трубчатой лампой 4 Вт и рассеивателем оранжевого цвета. Человек в салоне запускает мотор и оставляет работать в холостом режиме.

Провисание клиновидного ремня. На ВАЗ генератор функционировать должен под нагрузкой В. ВАЗ 2104,2105 ПОДКЛЮЧЕНИЕ ГЕНЕРАТОРА ОТ ВАЗ 2101,2106

Подшипники генератора ВАЗ 2101. Замена

Иногда сам генератор ВАЗ вполне в работоспособном состоянии и выполняет свою прямую функцию — обеспечение авто электропитанием и зарядку аккумулятора. И когда выходят из строя подшипники, не обязательно покупать новый генератор. Можно просто заменить подшипники.

Порядок замены подшипников генератора:

Чтобы добраться до подшипника, как и в прошлый раз, нужно отсоединить щеткодержатель, после чего, выкрутить гайку крепления шкива генератора.

С помощью съемника вы должны спрессовать шкив с вала ротора, затем вынуть шпонку шкива и снять заднюю крышку вместе со статором.

Далее вынимаете ротор в сборе с задним подшипником из передней крышки.

Отворачиваете гайки крепления крышек переднего подшипника, опиливая концы винтов.

Затем снимаете винты, крышки переднего подшипника и выпрессовываете его с помощью оправки.

Для выпрессовки заднего подшипника на валу нужен двупалый съемник подшипника на валу с неширокими лапками, иначе они просто не влезут.

Из крышки подшипник выпрессовывается головкой на 27.

Перед тем, как выбить ротор из подшипника, нужно все обильно смазать «вдшкой». Нельзя стучать молотком по гайке на валу или по голому валу иначе испортится резьба. Желательно стучать через какую-то проставку, например деревяшку.

Подшипник в крышку нужно запрессовать по внешней обойме, а на вал по внутренней, поскольку подшипник закрыт двумя планками на заклепках, которые нужно спилить.

Для сборки надо взять новые болты и гайки, законтрогаить их, после чего приступить к сборке.

Источник

Щетки генератора ВАЗ 2101. Замена

Замена щеток генератора является простой, и справиться с ней может каждый. Для того чтобы произвести замену вам понадобится лишь один инструмент — крестовая отвертка:

Нужно с ее помощью открутить один болтик крепления щеток к генератору.

Затем вынуть их из посадочного места.

Далее нужно проверить выступ, он называется их рабочею площадью щетки по высоте, важно, чтобы он был не менее 12мм, иначе щетки необходимо заменить, еще посмотреть на равномерность износа.

Если вы обнаружили износ, то данную деталь вы можете легко купить приблизительно за 50 рублей и заменить. Она продается во многих магазинах.

После, нужно установить все детали обратно.

Поломки и ремонт

Если вы подозреваете, что генератор на ВАЗ 2101 не работает, проверьте это самостоятельно. Делается это так.

1. Запустите двигатель.
2. Откройте капот.
3. Вытяните ручку регулировки воздушной заслонки, доведя обороты двигателя до 1200–1300 в минуту.
4. Снимите плюсовую клемму с аккумуляторной батареи. Если двигатель заглох — агрегат неисправен.

То, что двигатель глохнет, свидетельствует, что он работает только от аккумулятора. Если вы заметили неисправность сразу после того как она возникла, и аккумулятор у вас свежезаряженный, можете проехать десяток—другой километров, пока аккумулятор не потерял мощность. Это позволит вам добраться до своего гаража или до ближайшего сервисного центра. Но не пытайтесь уехать далеко. Вы можете встать посреди дороги, и придётся проситься на буксир или вызывать эвакуатор.

Самая распространённая причина отказа генератора ВАЗ 2101 — слабое натяжение ремня, приводящего его ротор во вращение. Нормальным считается натяжение ремня, при котором прогиб в середине плеча между шкивом коленвала и шкивом водяного насоса при лёгком нажатии составляет 10–12 мм. Этот параметр вы без труда проверите самостоятельно. Изменяется он при неработающем двигателе с приложением небольшого усилия монтажной лопаткой. Мало кто меряет линейкой такой прогиб. Обычно всё бывает ясно на глаз.

Замена подшипников генератора ВАЗ 2101-07.

Отрегулировать натяжение ремня труднее, чем констатировать отклонение параметра от нормы, но среднему владельцу ВАЗ 2101 вполне по силам. Имейте в виду, что перетягивать ремень не стоит. Это может привести к выходу из строя подшипников, в которых вращаются валы генератора и водяного насоса ВАЗ 2101.

Порядок производства работ таков.

1. Обесточьте электросистему автомобиля. Снимите минусовую клемму с аккумуляторной батареи.
2. Рожковым ключом ослабьте гайку крепления к регулировочной планке.
3. Используя монтажную лопатку в качестве рычага, отклоните агрегат в сторону от двигателя.
4. Добейтесь нормативного прогиба в середине плеча ремня между водяным насосом и коленвалом.
5. Зафиксируйте генератор. Закрутите гайку на регулировочной планке.

Нередко агрегат выходит из строя из-за чрезмерного износа щёток. Через них на якорь поступает напряжение возбуждения, то есть рабочая поверхность щётки постоянно трётся о контактную поверхность вала ротора и изнашивается. Изношенные щётки подлежат замене. Такую операцию любой автолюбитель может выполнить своими руками.

Процедура не требует снятия агрегата:

• обесточьте электросистему автомобиля; снимите клемму с минусового контакта аккумулятора;
• открутите винты крепления щёткодержателя; отсоедините его от устройства;
• убедитесь в том, что длина рабочей части щёток не превышает 12 мм;
• замените изношенные щётки;
• верните щёткодержатель на место.

Неисправность имеет особенность: проблема появляется постепенно. Контрольная лампочка на панели приборов сначала время от времени моргает, потом моргание становится частым, и, наконец, она начинает гореть постоянно, сигнализируя о поломке. Не доводите дело до полного отказа генератора, меняйте щётки своевременно.
