Диафрагменная пружина

В процессе работы на этот диск действует диафрагменная составляющая, которая призвана обеспечить нужное усилие сжатия. Это необходимо для передачи крутящего момента. Наружный диаметр данной пружины краями давит на нажимной диск. Одновременно внутренний выполнен в виде металлических лепестков. На них и воздействует выжимной подшипник. Вместе с диском и диафрагменной пружиной, а также с корпусом образуется единый блок, который называется корзина сцепления. Она жестко закрепляется на маховике.

Как заменить вилку сцепления без снятия КПП, Нива 2121

Снятие КПП Нива Шевроле и замена сцепления/ВЫЖИМНОГО ПОДШИПНИКА

Ведомый диск

Этот элемент расположен между маховиком и нажимным диском. Механизм ступицы данной детали при помощи шлицевых соединений закрепляется на первичном валу коробки передач. И данный диск может двигаться по его поверхности. Для максимально плавного включения сцепления на нем имеются специальные пружины. Они смягчают удары и колебания. Диск сцепления с каждой из сторон имеет специальные фрикционные накладки. Их чаще всего производят из стеклянных волокон, проволоки латунной и медной. Данные компоненты под давлением впрессовываются в смесь каучуков и смол. Этот состав может выдерживать высокие температуры.

Особенности конструкции сцепления Chevrolet Niva

Сцепление в сборе: 1 — картер сцепления; 2 — маховик; 3 — болт крепления кожуха сцепления к маховику; 4 — ведомый диск; 5 — нажимной диск; 6 — кожух сцепления; 7 — муфта выключения сцепления; 8 — первичный вал коробки передач; 9 — вилка выключения сцепления; 10 — центральная нажимная пружина.

На автомобиле установлено однодисковое, сухое, постоянно замкнутое сцепление с центральной диафрагменной пружиной.

Привод выключения сцепления: 1 — трубка; 2 — главный цилиндр; 3 — гайка крепления главного цилиндра; 4 — кронштейн педалей; 5 — муфта выключения сцепления; 6 — шаровая опора; 7 — вилка выключения сцепления; 8 — чехол вилки выключения сцепления; 9 — болт крепления кронштейна; 10 — кронштейн; 11 — рабочий цилиндр; 12 — клапан для удаления воздуха; 13 — ось педали сцепления; 14 — педаль сцепления; 15 — стопорная скоба; 16 —толкатель главного цилиндра; 17 — втулка; 18 — стопорная скоба; 19 — втулка.

Привод сцепления гидравлический, беззазорный, с автоматической компенсацией износа фрикционных накладок ведомого диска. Привод состоит из главного 2 и рабочего 11 цилиндров, педали сцепления, трубки 1 гидропривода выключения сцепления и шланга.

Полезные советы: Чтобы сцепление служило долго и безотказно, не держите постоянно ногу на педали сцепления. Эту вредную привычку зачастую приобретают во время обучения вождению в автошколах из боязни не успеть выключить сцепление во время остановки автомобиля. Помимо быстрой усталости ноги, находящейся все время над педалью, сцепление оказывается хоть немного, но выжато, и ведомый диск при этом пробуксовывает и изнашивается. Кроме того, хотя выжимной подшипник и рассчитан на работу в режиме постоянного вращения, он при нажатой чуть-чуть педали находится под повышенной нагрузкой, и его ресурс снижается.

По той же причине не рекомендуем подолгу держать сцепление в выключенном состоянии (например, в пробках). Если не придется сразу трогаться с места, лучше включить нейтральное положение коробки передач и отпустить педаль.

Пробуксовку сцепления легко определить при помощи тахометра. Если во время движения при резком нажатии на педаль акселератора обороты резко растут, а потом немного падают и автомобиль начинает разгоняться, сцепление требует ремонта.

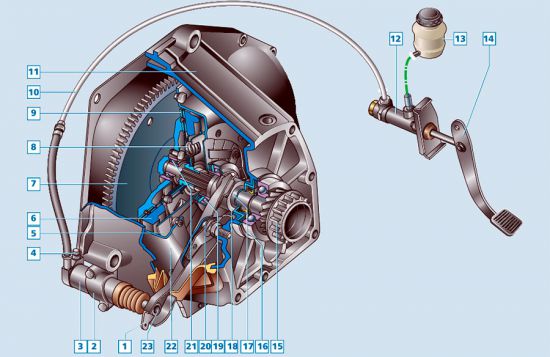

Сцепление и его гидропривод: 1 — вилка выключения сцепления; 2 — кронштейн; 3 — рабочий цилиндр гидропривода сцепления; 4 — штуцер для прокачки; 5 — центральная диафрагменная нажимная пружина; 6 — нажимной диск; 7 — маховик; 8 — пружина демпфера; 9 — ведомый диск; 10 — трубка; 11 — картер сцепления; 12 — главный цилиндр гидропривода сцепления; 13 — бачок гидропривода сцепления; 14 — педаль сцепления; 15 — первичный вал коробки передач; 16 — задний подшипник первичного вала; 17 — направляющая втулка; 18 — муфта подшипника выключения сцепления; 19 — подшипник выключения сцепления; 20 — шаровая опора вилки выключения сцепления; 21 — передний подшипник первичного вала; 22 — кожух; 23 — толкатель.

Сцепление — однодисковое, сухое, с центральной нажимной пружиной диафрагменного типа. Оно расположено в алюминиевом картере, прикрепленном болтами к блоку цилиндров двигателя и конструктивно объединенном с коробкой передач.

Привод сцепления гидравлический, беззазорный, с автоматической компенсацией износа фрикционных накладок ведомого диска. Кожух сцепления соединен с маховиком шестью болтами. В маховике установлены три штифта, которые при установке входят в соответствующие отверстия кожуха, центрируя его. Тремя парами упругих стальных пластин с заклепками кожух соединен с нажимным диском. Этот узел в сборе («корзина» сцепления) отбалансирован на стенде, поэтому заменять его следует целиком. Замена необходима при сильном износе поверхности нажимного диска или «осадке» пружины.

Ведомый диск, в сборе с пружинным демпфером крутильных колебаний, установлен между маховиком и нажимным диском «корзины» и может перемещаться по шлицам первичного вала коробки передач. Диск заменяют при осевом биении в зоне накладок более 0,5 мм, при их растрескивании, задирах или неравномерном износе, а также если расстояние от поверхности накладки до заклепок менее 0,2 мм.

Вилка выключения сцепления — стальная, штампованная, находится в картере сцепления и качается на шаровой опоре (под нее на вилке выполнено углубление). К шаровой опоре вилка поджимается пластинчатой пружиной (приклепанной в средней части вилки). Внутренние концы вилки, упираются в муфту подшипника выключения сцепления и поджимаются к нему фигурной пружиной. В отверстие наружного конца вилки входит толкатель рабочего цилиндра гидропривода сцепления. Внутренняя пружина рабочего цилиндра постоянно поджимает (через его толкатель и вилку выключения сцепления) подшипник выключения сцепления к лепесткам диафрагменной пружины кожуха.

Подшипник выключения сцепления установлен на муфте, которая при включении-выключении сцепления перемещается по направляющей втулке. Подшипник не требует обслуживания и смазки. Его заменяют в случае усиления шума при выключении сцепления.

Педаль сцепления подвешена на оси в кронштейне педального узла. Для возврата педали в исходное положение служит оттяжная пружина. Педаль шарнирно соединена с толкателем, который входит в выемку поршня главного цилиндра гидропривода сцепления. Главный цилиндр закреплен в моторном отсеке на двух шпильках, приваренных к кронштейну педального узла. Главный цилиндр соединен стальной трубкой и армированным резиновым шлангом с рабочим цилиндром, закрепленным на картере сцепления с помощью кронштейна. При нажатии педали сцепления поршень главного цилиндра перемещается и передает давление через рабочую жидкость на поршень рабочего цилиндра, который через толкатель воздействует на вилку и муфту выключения сцепления.

В гидроприводе сцепления используется тормозная жидкость DOT-4. Ее запас находится в бачке гидропривода, соединенном с главным цилиндром резиновым шлангом. Под пробкой бачка находится резиновая гофрированная диафрагма, изолирующая полость бачка от атмосферной влаги и пыли. Для прокачки гидропривода (при замене его деталей или смене жидкости) предусмотрен штуцер на рабочем цилиндре.

Сцепление: 1 — центрирующая втулка картера сцепления; 2 — центрирующий штифт кожуха сцепления; 3 — передний подшипник первичного вала; 4 — маховик; 5 — нажимной диск; 6 — диафрагменная пружина; 7 — кожух; 8 — пружина демпфера; 9 — ступица ведомого диска; 10 — пружинная пластина; 11 — накладка; 12 — картер сцепления; 13 — первичный вал коробки передач; 14 — подшипник выключения сцепления; 15 — вилка выключения сцепления; 16 — чехол вилки выключения сцепления.

В статье не хватает:

• Качественных фото

Источник:

Типичные неисправности сцепления на автомобиле «Нива Шевроле»

Привод сцепления – это механизм из нескольких составляющих. Как и любой другой технический элемент, он также может выйти из строя. На автомобиле «Нива Шевроле» сцепление работает достаточно долго. Однако это не значит, что ему никогда не потребуется ремонт. У этого механизма могут появиться определенные неисправности. Отметим несколько распространенных поломок. Все они связны с пробуксовкой. В этом случае механизм включается и выключается не полностью. Сцепление будет пробуксовывать, если есть большой износ фрикционных накладок на ведомом диске. Это случается из-за больших пробегов автомобиля или эксплуатации его в экстремальных условиях. Также диски и фрикционная накладка прогорают. В этой ситуации ремонт невозможен. Решить ситуацию поможет замена ведомого диска.

Вторая неисправность – наличие масла на поверхностях фрикционных накладок. Это может говорить о выходе из строя уплотнителей КПП. В этом случае решить проблему поможет промывка диска с заменой уплотнителей там, где необходимо. Кроме этих неисправностей есть и другие. Они приводят к тому, что механизм сцепления ведет, а точнее, он не полностью включается. Есть несколько причин для этого. Неполное включение может наблюдаться при торцевых биениях или частичном разрушении ведомого диска. В этой ситуации следует выполнить его ремонт либо замену. Также данная неисправность возникает, если слишком ослаблены заклепки на фрикционных накладках. В этом случае правильным решением для устранения неисправности будет только замена сцепления. «Нива Шевроле» отгоняется при этом на смотровую яму или подъемник.

Кроме того, к подобной поломке приводит наличие воздуха в системе. Эту проблему устраняют при помощи прокачки. Если диск перекошен или же его поверхность покоробилась, тогда также необходима замена. Есть и другие поломки, которые могут потребовать замену отдельных деталей. Опытные автомобилисты определяют их по характерным симптомам. Так, обычно при нажатии на неисправном механизме будет слышаться характерный шум. Если он возникает только при отпускании – это тоже признак поломки.

Замена сцепления 2123

Для удобства все работы лучше проводить вместе с помощником. Нужно установить автомобиль на смотровую яму или воспользоваться подъемником.

Замена сцепления – сложная процедура, которая требует собранности и внимательности. Перед началом работ желательно убедиться в поломке, проверив работу приводных механизмов.

Начать нужно с коробки передач. Для этого отсоедините клемму «минус» от аккумуляторной батареи.

Слейте масло из коробки передач, открутив пробку, которая находится в поддоне.

Снимите передний карданный вал и промежуточный вал, открутив их крепления.

Отсоедините штекер от датчика заднего фонаря.

Снимите чехол рычага коробки переменных передач. Открутите гайку опорной пластины от механизма переключения. Выкрутите гайку от стяжного хомута крепления тяги механизма переключения. Снимите механизм переключения передач, открутив три болта. Выверните болты крепления поддона сцепления. Снимите цилиндр с корпуса, не отсоединив его от патрубка.

Аккуратно отведите его в сторону и привяжите на проволоку.

Снимите стартер, открутив три его болта (третий болт не показан на фото). Отсоедините приемную трубу и стабилизатор поперечной устойчивости. Затем открутите болты корпуса сцепления.

Во время работ помощник должен поддерживать корпус коробки передач.

Снимите коробку передач.

После снятия КПП у нас появился доступ к сцеплению. Для установки нового диска нужно заранее купить оправку.

Если у вас есть старый первичный вал коробки, срежьте с него шестерню и используйте вместо инструмента.

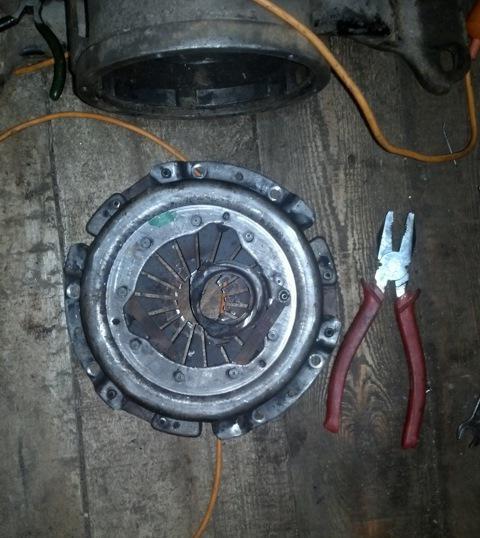

Переходим к снятию нажимного диска. Удерживаем монтажкой маховик от вращения, откручиваем 6 болтов. Прижмите пальцем нажимной диск к ведомому и снимите их. Установите новые диски. Перед затяжкой отцентрируйте оправкой ведущий диск. Если этого не сделать, поставить КПП будет сложно. Дальнейшая сборка проводится в обратной последовательности. Не забудьте залить масло в коробку передач и подсоединить штекер фонаря заднего хода.

Диагностика сцепления «Шевроле Нивы»

Можно провести самостоятельную диагностику механизма сцепления. Для этого необходимо совершить несколько операций:

• На автомобиле включают нейтральную передачу.
• Затем заводят мотор и прогревают его до рабочих температур.
• В момент, когда двигатель будет действовать на холостых оборотах, выжимают полностью педаль сцепления. «Нива Шевроле» начинает работать на задней передаче, когда переключаете КПП.
• Процесс должен проходить мягко, легко, без шума. Если слышатся различные скрипы или скрежетание, это говорит о том, что механизм неисправен.
• Можно проверить, как функционирует сцепление в процессе движения. Для этого требуется выполнять переключения передач и внимательно слушать, чтобы не было шумов или каких-либо посторонних звуков.

Уже было замечено о такой неисправности, как пробуксовка сцепления. Когда автомобиль набирает скорость, число оборотов коленвала также должно увеличиваться пропорционально скорости движения. Выявить поломку поможет тахометр. Если резко нажать на газ в процессе езды на авто, и обороты начнут расти, а затем слегка упадут, при этом автомобиль разгоняется, тогда ремонт сцепления неизбежен.

Проверка работоспособности сцепления

Начнем с рассмотрения понятия сцепления. Итак, это механизм, принцип работы которого основан на силе трения скольжений (фрикционной муфты). Используется он для передачи крутящего момента.

Шевроле Нива обладает замкнутым с центральной диафрагменной пружиной сцеплением, установка которого осуществляется посредством гидравлического привода. Еще устанавливается усиленное сцепление на эту машину, у которой большой диаметр и мощный демпфер. Кроме этого, данный элемент имеет большую толщину диска. Со временем на Шевроле Нива этот механизм выходит из строя, требуя либо регулировки, либо замены. Проверить работоспособность можно такими способами:

1. Включить нейтральную передачу и завести мотор. Далее нужно немного подождать, пока двигатель прогреется и выжать педаль сцепления, включив заднюю передачу. Если передача легко включилась, то это означает, что систем а работает исправно. Другое дело, если слышны скрипы – это свидетельствует о необходимости ремонта.
2. Более простой способ проверки заключается в переключении по очереди передачи и проверке наличия посторонних звуков снизу. Если они есть, то нужно немедленно ехать в сервисный центр.
3. Заметить неисправность механизма можно, когда оно начинает буксовать во время набирания скорости. Это также говорит о том, что пора показать автомобиль мастерам.

По поводу неисправного сцепления не стоит сильно переживать, ведь можно прокачать гидропривод. Если у вас есть хотя бы малейшие знания механики и желание самостоятельно настроить работу механизма, то вам вовсе не нужно ехать в СТО. Прокачка гидропривода делается так:

• сначала надевается шланг на клапан цилиндра, а другая сторона погружается в тормозную жидкость;
• далее надо нажать на педаль сцепления и немного удержать. Повторить эту манипуляцию следует ровно 5 раз;
• после необходимо открыть клапан и выпустить давление. Данную операцию нужно выполнять до тех пор, пока не выльется жидкость.

Прокачка гидравлического привода

В списке типичных неисправностей было указано неполное выключение. Также было замечено, что причиной тому является воздух в гидравлическом приводе. Решить проблему можно при помощи прокачки. Также она необходима, если в привод заливается новая тормозная жидкость сцепления («Нива Шевроле»). Для того чтобы выполнить данную операцию, понадобятся набор инструментов автомобилиста, несколько шлангов, а также емкость, куда затем будет слита жидкость. Дополнительно необходимо подготовить тормозное средство в достаточном количестве. Не лишней будет и помощь соседа или друга.

Уровень жидкости, что есть в приводе сцепления, должен достигать нижней части заливного отверстия. Если его по каким-то причинам не хватает, следует долить средство. Затем на клапан рабочего цилиндра надевается шланг. Второй конец его опускается в емкость с подготовленной жидкостью. Далее помощник нажимает на сцепление и держит его «в полу». Будет достаточно пяти нажатий, удерживаний и отпусканий. Наконец, необходимо открыть клапан для прокачки – оттуда должна выйти жидкость и воздух. Операцию необходимо повторять несколько раз. Делаем ее до тех пор, пока весь воздух не выйдет из гидравлической системы.

Возможные неисправности гидропривода сцепления

В гидравлическом приводе могут быть такие неисправности:

1. Выход из строя рабочего цилиндра — поломка манжеты.
2. Нарушение герметичности системы — наличие в системе воздуха или подтекание рабочей жидкости.
3. Засорение гидропривода.

Поломка и износ конструктивных компонентов сцепления происходит, как правило, в результате нарушения правил эксплуатации транспортного средства — нога на сцеплении при движении или резкое трогание с места. Одной из причин поломки или износа может быть предельный срок эксплуатации компонентов сцепления.

Причиной выхода сцепления из строя может также быть низкое качество комплектующих. Во время покупки запасных элементов желательно предпочитать оригинальные запчасти.

Помимо этого, неисправности сцепления легко диагностировать по внешним симптомам. Однако, какой-либо конкретный признак может свидетельствовать сразу о нескольких неисправностях сцепления. Поэтому конкретную поломку сцепления, как правило, устанавливают при его разборке.

главный цилиндр сцепления, неисправности

1. Если в бачке сцепления существенно снизился уровень, значит где-то происходит утечка тормозной жидкости (в соединительных трубках, изношенных манжетах или посредством неисправности поршня главного цилиндра).
2. Если при визуальном осмотре вы обнаружили место утечки.
3. Если при нажатии на педаль происходят периодические провалы, что сигнализирует о наличии воздуха в приводе сцепления.
4. Если во время переключения передач вы слышите в коробке характерный звук, который напоминает хруст. Причиной этому служит либо поломка пружины главного цилиндра, либо выход из строя поршня.

При наличии описанных выше признаков, не следует затягивать, необходимо более тщательно проверить все элементы, которые отвечают за работу гидропривода сцепления.

рабочий цилиндр, неисправности

На неисправность рабочего цилиндра указывают такие симптомы:

1. Визуальное уменьшение уровня тормозной жидкости, что свидетельствует об утечке, причинами которой является износ манжета рабочего цилиндра или нарушение цельности шланга, что будет хорошо заметно по пятнам под транспортным средством.
2. Периодические провалы педали или слишком мягкий ход, который сигнализирует о попавшем в систему воздухе.
3. Если педаль сцепления опускается все ниже и существуют проблемы с переключением передач, а настройка высоты педали не дает результата, значит сломана пружина в рабочем цилиндре и необходимо ее заменить.

Замена цилиндров

Главный цилиндр сцепления («Нива Шевроле» и «Нива 2121» здесь не исключение) необходимо менять в случае, если система не хочет выключаться, либо включение происходит не полностью. Случается это чаще всего по причине утечек жидкости. Первым делом откачивают из бачка тормозное средство. Это можно сделать с помощью резиновой груши. Затем отсоединяют от шланга главный цилиндр. Далее выкручивают гайку, которая крепит трубопровод, а затем еще две, что удерживают главный элемент. Теперь остается только установить новый цилиндр. И собрать все в обратном порядке.

В некоторых случаях, когда сцепление выключается не полностью вследствие утечек, необходимо провести иные работы. Для их выполнения также может потребоваться помощник. Вместе вам нужно заменить рабочий цилиндр сцепления. «Шевроле Нива» ремонтируется следующим образом. Сперва ослабляют наконечник шланга на цилиндре. Затем отворачиваются болты кронштейна крепления к картеру. Демонтируется и кронштейн. После этого из вилки можно достать толкатель вместе с защитным колпачком. Полностью отсоединяется от шланга цилиндр сцепления. «Нива Шевроле» должна избавиться от жидкости: вы ее сливаете. Остается только выполнить монтаж новой детали и выполнить прокачку гидравлического привода.

Замена сопутствующих деталей

Иногда требуется замена шланга, который входит в комплект механизма. Для этого при помощи ключа удерживают штуцер. Тем временем отсоединяют трубопровод. Скоба крепления штуцера также демонтируется. Далее необходимо слить из привода жидкость. Затем наконечник шланга отсоединяют от рабочего цилиндра. После установки нового следует прокачать гидравлический привод.

Иногда необходима замена бачка, если на нем образовались отложения. Для этого снимают пробку. Откручивают крепления и демонтируют его. Затем следует визуально проверить стенки. Если отложений нет, то после тщательной промывки его можно использовать дальше. При нажатии на педаль водитель может услышать сильный шум. Это сигнал о неисправности выжимного подшипника. Вначале демонтируют КПП. Затем отсоединяют подшипник от вилки сцепления и снимают его. Далее устанавливают новый, смазывают шлицы и ставят коробку передач на место.

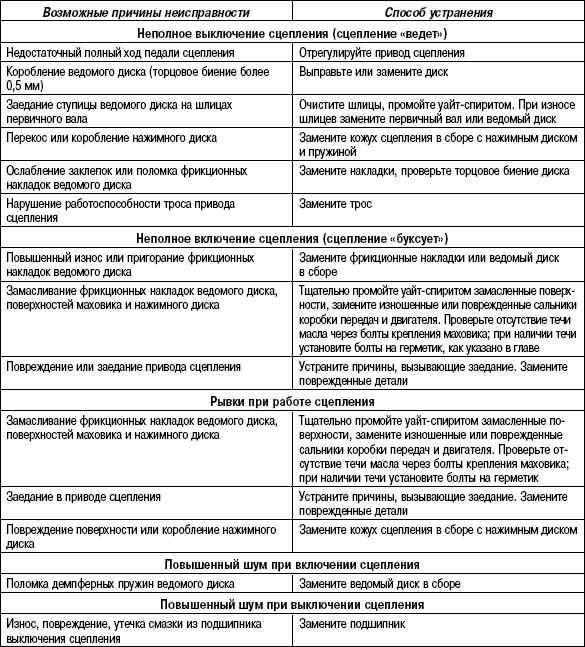

Виды неисправностей сцепления

Привод сцепления представляет собой целый механизм, поэтому причин неисправности данной детали достаточно много. Не будем рассматривать все неисправности, так как в глобальной сети уже имеется данная информация, а уделим внимание лишь основным причинам.

Итак, основные неисправности, когда привод сцепления в автомобиле Нива Шевроле буксует, то есть наблюдается неполное его включение:

1. Слишком сильно изношенны фрикционные накладки или же произошло их пригорание. В такой ситуации решить проблему можно с помощью замены диска.
2. Наличие масла на поверхности фрикционных накладок ведомого диска, что говорит о неисправности функционирования уплотнительных деталей. В таком случае можно обойтись промывкой дисков с обязательным удалением причины протекания масла.

Также имеются и неисправности, которые приводят к тому, что сцепление начинает вести, то есть происходит неполное его выключение. Причины данного явления следующие:

1. Торцевое биение или коробление ведомого диска. В такой ситуации проблему может исправить ремонт, при условии, что повреждения незначительные. Но чаще всего наличие таковой неисправности говорит о необходимости проведения замены диска.
2. Ослаблены заклепки фрикционных накладок. Потребуется замена ведомого диска комплектом.
3. Воздух в системе. Для этого необходимо произвести прокачку системы.
4. Перекос и коробление нажимного диска. Неисправности такого рода решаются путем замены данной детали.

Еще имеются неисправности, посредством которых потребуется замена некоторых деталей и частей. Определить неисправности можно по характерным признакам:

• Слышатся характерные шумы при нажатии на педаль сцепления;
• Аналогично слышатся шумы, только при отпускании педали сцепления.

Все эти неисправности свидетельствуют об одном – нужно разбирать систему сцепления и устранять поломку.

Замена сцепления

Выяснив причину неисправности, необходимо предпринять соответствующие меры по ее устранению. Рассмотрим, как же осуществляется замена сцепления на Ниве Шевроле совместно с выжимным подшипником.

Итак, ремонт или замена сцепления – это достаточно долгий процесс, поэтому прежде необходимо вооружиться терпением и выполнять все действия согласно инструкции. Замена включает в себя следующую последовательность действий:

1. Установить внедорожник Нива Шевроле на смотровую яму для удобства осуществления ремонтных работ.
2. Запастись необходимым набором инструментов: отвертки, ключи и оправка для того, чтобы иметь возможность центровать ведомый диск.
3. Замена сцепления требует снятия коробки передач, чтобы добраться до самого устройства.
4. После снятия КПП нужно сделать отметки расположения кожуха и маховика. Но это необходимо только в том случае, если будет после замены использоваться старый нажимной диск.
5. Далее с помощью ключа на “8” потребуется выкрутить все шесть крепежных болтов. Эти болты закрепляют диск сцепления к непосредственному маховику. Чтобы осуществить процедуру выкручивания, необходимо маховик удерживать в неподвижном состоянии.
6. Теперь можно осуществить процесс демонтажа обоих дисков: ведомого и нажимного.
7. Важно осмотреть ведомый диск. Если на нем имеются трещины, сколы, признаки износа и т.п., то такой диск необходимо заменить.

Необходимо измерить расстояние от заклепок до поверхности накладки, если оно составляет менее 0,2 мм, то эксплуатировать этот диска нельзя.

На данном этапе процесс замены основных деталей сцепления закончен. Очень важно при проведении замены дисков сцепления обратить внимание на выжимной подшипник. Лучше сразу его заменить, чтобы через месяц не осуществлять повторную разборку устройства.

Замена выжимного подшипника

Выжимной подшипник является также важным элементом данного устройства. С его помощью осуществляется процесс выключения сцепления. Если в момент выключения слышатся шумы, то – это сигнал о том, что подшипнику требуется замена. Процесс замены состоит из следующих действий:

1. Подшипник выводится из зацепления с вилкой выключения.
2. Вилку нужно отвести в сторону и извлечь подшипник.
3. Теперь потребуется перед установкой нового очистить посадочное место и тщательно его смазать Литолом-24. Сам подшипник перед монтажом также нужно смазать.
4. Произвести сборку в последовательности обратной снятию.

При замене подшипника регулировка сцепления не требуется, так как данный процесс автоматизирован. Подробнее о его замене можно прочитать в отдельной статье.

Главный и рабочий цилиндры сцепления

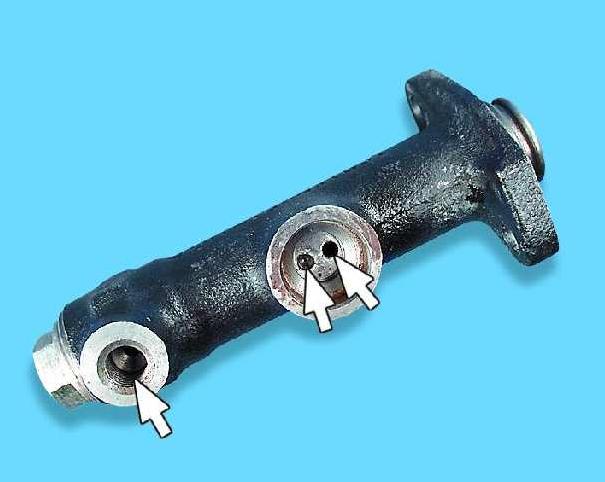

Главный цилиндр предназначен для передачи импульса от педали к рабочим частям устройства. Если наблюдается утечка жидкости, а также неполное включение или выключение сцепления, то потребуется произвести ремонт или замену главного цилиндра. Для того чтобы произвести ремонт, необходимо прежде извлечь главный цилиндр. После снятия можно осуществить осмотр, а затем и решить, что необходимо – ремонт или замена изделия.

Если корпус главного цилиндра не поврежден и не имеет механических признаков износа, то зачастую можно исправить проблему путем проведения ремонта. Ремонт включает в себя промывку всех деталей с помощью тормозной жидкости. Ремонт также включает в себя замену составляющих цилиндра, которые входят в ремонтный комплект.

Привод сцепления функционирует за счет работы рабочего цилиндра. То есть, усилие при нажатии на педаль передается на вилку и выжимной подшипник. Главный и рабочий цилиндры соединены между собой стальной трубкой с резиновым шлангом на нижнем краю. Именно за счет этого резинового соединения и происходят периодические течи жидкости. В результате привод сцепления не полностью выключается. Чтобы осуществить замену рабочего цилиндра на внедорожнике НиваШевроле, необходимо его первоначально извлечь. После того, как был произведен ремонт изделия, необходимо осуществить прокачку или регулировку сцепления.

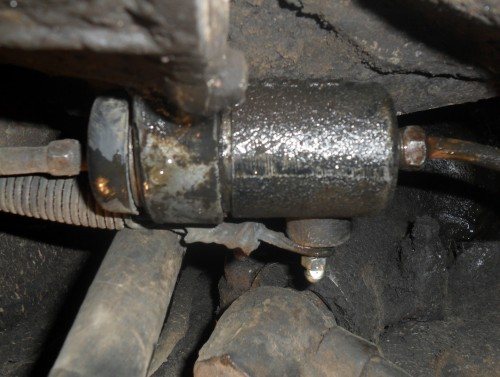

Рабочий цилиндр сцепления на своем месте

Прокачать привод сцепления можно путем следующих мероприятий:

1. Надевается шланг на клапан рабочего цилиндра.
2. Второй конец шланга необходимо опустить в емкость с жидкостью.
3. Теперь необходимо выжать педаль сцепления не меньше пяти раз и удерживать ее.
4. Затем открывается клапан и выпускается воздух. После этого клапан закручивается и отпускается педаль. Привод можно считать отрегулированным только тогда, когда после открытия клапана потечет жидкость без пузырьков воздуха. На этом регулировка окончена.

Sachs

Это продукция немецкого бренда ZF. Данный комплект имеет несколько преимуществ перед другими. Он не требует никакого обслуживания. Диск сцепления («Шевроле Нива» не исключение) не имеет асбестовых накладок. Он отлично выдерживает даже высокие нагрузки. Единственным недостатком считается высокая цена. Что касается ресурса, то производитель указывает 100 000 км.
