Какой бы ни была совершенной конструкция современного автомобиля, хороший хозяин всегда найдёт в ней массу мелких недостатков и озаботится их устранением. Один из способов совместить полезное с приятным — своими руками установить перед радиатором защитную сетку, прикрепив её к штатной решётке. Польза очевидна — новый элемент обеспечит дополнительную сохранность радиаторным сотам, а правильно подобранная по цвету сетка придаст «лицу» машины приятный внешний облик.

Для чего ставить сетку на радиаторную решётку?

В подавляющем большинстве легковых авто радиатор системы охлаждения мотора установлен спереди, где его интенсивно обдувает встречный поток воздуха. Но, кроме воздушной струи, в теплообменник неизбежно попадают разнообразные посторонние предметы:

• насекомые различных размеров;
• тополиный пух и листва;
• дорожная пыль, мелкий песок и грязь;
• гравий, камушки из-под колёс встречных машин.

Соты радиатора, забитые насекомыми и пылью
Охлаждение жидкости в радиаторе происходит за счёт её теплообмена с воздушным потоком, проходящим между металлическими рёбрами. Когда эти просветы забиваются мусором и насекомыми, то их проходное сечение уменьшается, а со временем засоряется полностью. Интенсивность теплообмена снижается, радиатор перестаёт выполнять свою функцию, а двигатель начинает перегреваться.

Штатные решётки, устанавливаемые производителями, ограждают агрегат только от крупных камней, пропуская всё остальное. Вот почему установка дополнительной защитной сетки приносит немалую пользу, увеличивая срок службы радиатора, да и двигателя, не подвергающегося перегреву. Загрязнённую сетку всегда можно вычистить и вымыть, с радиаторными сотами это проделать сложнее.

Машина с интеркулером для турбонаддува

Справка. Поскольку всё большее число машин снабжается кондиционером уже в базовой комплектации, то в них устанавливается не один радиатор, а два. Второй служит охладителем фреона в кондиционере и не меньше страдает от засорения насекомыми и грязью. В автомобилях премиум — класса есть и третий теплообменник — интеркулер, предназначенный для охлаждения воздуха, подающегося в турбину.

Для чего устанавливают защитную сетку

Как известно радиатор автомобиля достаточно уязвим перед внешними угрозами, и основной преградой на пути различного мусора, включая биологический, является радиаторная решётка. Но проблема в том, что в большинстве случаев ячейки этого элемента экстерьера имеют достаточно большие размеры, призванные задерживать соответствующие по габаритам предметы типа веток или камней. Что касается мелкого мусора и насекомых, то здесь штатное устройство бесполезно. Вот почему вопрос, нужно ли ставить сетку от мошек на решётку радиатора, является чисто риторическим.
И если вред от насекомых для радиатора заключается только в сложности его очистки (каждый, кто хоть раз пробовал это сделать, знает, о чём речь), то мелкие твёрдые частицы способны нанести системе охлаждения автомобиля серьёзный урон – достаточно вспомнить поговорку о воде и камне. Впрочем, забитые мошкарой и другим мусором соты могут существенным образом ухудшить теплообмен радиатора с набегающим воздухом, что скажется на работе системы охлаждения не в лучшую сторону.

Так что дополнительная защита радиатора от насекомых нужна. И единственный действенный способ сделать это – установить сетку с мелкими ячейками. Заводская радиаторная решётка, отвечающая этим требованиям, встречается очень редко, поэтому практикуется монтаж самодельного или заводского навесного элемента, чистить который от мусора не в пример легче.

Сетка снаружи и внутри решётки — плюсы и минусы

Оба способа имеют право на жизнь и одинаково успешно применяются автолюбителями. Но каждый из них имеет негативную и позитивную сторону. Установка сетки за радиаторной решёткой даёт такие плюсы:

• места крепления не видны снаружи, поэтому ставить защиту проще, хотя зачастую приходится демонтировать бампер;
• установочные работы выполняются один раз на весь период эксплуатации сетчатого материала;
• можно применить недорогую сетку и не обращать особого внимания на внешний вид, потому что она плохо просматривается за штатной решёткой;
• реализация данного варианта обойдётся дешевле.

Светлая сетка не бросается в глаза, когда стоит за тёмной решёткой
Недостаток способа заключается в трудности очистки мелкоячеистого материала. Хорошо, если в вашей модели авто декоративная решётка снимается с бампера, облегчая доступ к очищаемой сетке. В противном случае для капитальной промывки передний обвес придётся демонтировать либо ехать на специализированную мойку и платить деньги.

Примечание. Принявшись за внутренний монтаж, вы рискуете столкнуться с такой трудностью, как снятие переднего бампера. На российских ВАЗах работа выполняется относительно просто, а вот с некоторыми иномарками нужно изрядно повозиться.

Снять бампер на иномарке бывает довольно сложно
У варианта с наружной установкой преимуществ больше:

• защитный элемент легко монтируется и снимается, когда это необходимо;
• чтобы поставить сетку, не нужно разбирать автомобиль;
• промывка производится снаружи без снятия мелкоячеистого материала;
• передняя часть смотрится гораздо симпатичнее, когда сетка подобрана под цвет автомобиля или окрашена.

Renault Kaptur с наружной сеткой
Серьёзных минусов при внешнем монтаже нет, разве что «кусается» цена готовых изделий, продающихся под конкретные марки авто. Но этот недостаток преодолим, если вы сами приметесь за дело и изготовите наружную сетку с обрамлением своими руками, о чём будет рассказано далее.

Заводской комплект сеток для автомобиля Renault Kaptur

Зачем нужна защитная сетка на решётку радиатора

Для начала разберёмся, какие функции выполняет сам радиатор. Радиатор — это один из основных элементов системы охлаждения автомобиля, который расположен в носовой части около бампера.

Во время работы внутри двигателя внутреннего сгорания образуется искра, которая поджигает топливо. Оно, в свою очередь, выделяет тепловую энергию, которая впоследствии преобразуется и становится движущей силой для автомобиля. Не удивительно, что двигатель постоянно нагревается. Однако перегрев этой детали может вызвать частичную или полную поломку автомобиля. Поэтому охлаждение является обязательным процессом для правильной работы автомобиля.

Именно для этого автомобилестроителями и был придуман радиатор. Он представляет собой систему металлических пластин и трубочек, по которым циркулирует охлаждающая жидкость. С внешней стороны установлена решётка, которая закрывает технологические отверстия для встречного воздуха.

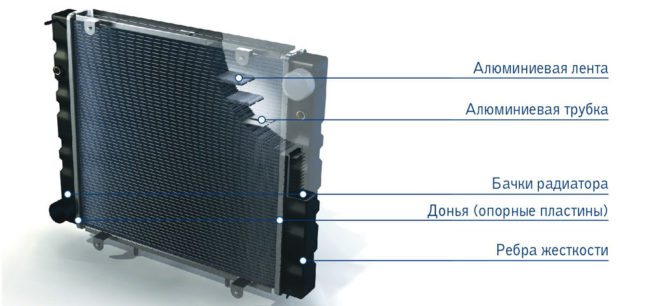

Автомобильный радиатор — один из главных элементов системы охлаждения

К сожалению, решётка радиатора обладает довольно крупными ячейками, поэтому часто загрязняется из-за летящих в неё частиц пыли, песка, гравия и даже насекомых. Далеко не все автомобилисты уделяют достаточно внимания очищению этого элемента машины. Тем же грешат и профессиональные автомойки. Большое количество мусора мешает системе охлаждения правильно функционировать, что может привести к перегреву и поломке двигателя.

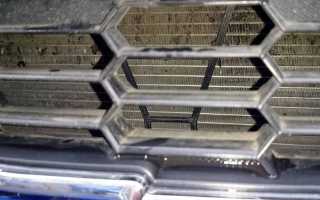

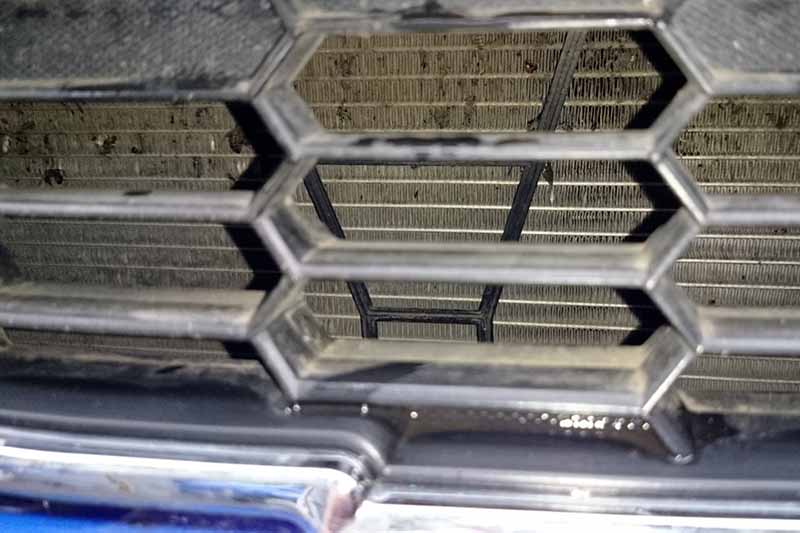

Так выглядит незащищённый автомобильный радиатор после эксплуатации

Некоторые производители автомобилей изготавливают мелкоячеистые радиаторные решётки, однако редко комплектуют ими машины с завода. Если вы обладатель популярной модели, и по каким-то причинам не хотите устанавливать сетку, поищите в продаже подобные решётки. Однако будьте готовы, что цена на них будет гораздо выше.

В продаже встречаются решётки радиатора с мелкими ячейками, однако их стоимость выше, чем у обычных решёток
Избежать этого поможет защитная сетка, которая устанавливается с внутренней или внешней стороны решётки. Её мелкие ячейки не пропускают даже самых маленьких насекомых внутрь радиатора. К тому же её достаточно легко снимать и очищать. При этом она не оказывает отрицательное влияние на встречный поток воздуха и не мешает работе системы.

Защитная сетка убережёт радиатор машины от загрязнений

Почему я буду ставить сетку. У отца минивен, жара, едут на юг, вылетает камень, пробивает пластиковую решётку бампера и пробивает радиатор кондиционера. Ощущения были выше полового. Родители и дети в +30 без кондиционера… Я считаю, что словить камень в городе практически нереально, а вот птички, камни и проч. на трассе было раз в год точно.
renby

Сетка с внешней стороны решётки

Чаще всего сетка устанавливается с внешней стороны решётки радиатора. У этого метода много преимуществ:

• вам не придётся демонтировать бампер и решётку для установки сетки;
• такую сетку легче снимать и очищать;
• сама решётка также будет оставаться чистой;
• можно разнообразить внешний вид автомобиля.

Не стоит беспокоиться, что такая сетка испортит внешний вид вашего автомобиля. В продаже можно найти сетки с оригинальным дизайном, которые только украсят экстерьер.

Защитную сетку можно установить перед решёткой радиатора
Однако далеко не каждому нравятся подобные изменения в облике транспортного средства. Если по этой и каким-либо другим причинам вы не хотите монтировать сетку с внешней стороны, для вас есть другой метод.

С внутренней

У автомобилей высокой ценовой категории даже решётка радиатора является элементом дизайна. Вспомните хотя бы автомобили марки BMW: их решётки не спутаешь ни с одними другими, настолько они органично вписываются в общий образ. Не удивительно, что многие автомобилисты не хотят прятать их. В этом случае на помощь приходит способ установки сетки изнутри.

Защитную сетку можно установить за решёткой радиатора

Сетка, спрятанная под решёткой радиатора, не будет бросаться в глаза. При этом защищать от всех загрязнений она будет не менее эффективно. Правда, есть в установке внутренней сетки и свои недостатки. Например, необходимость демонтажа самой решётки. А некоторые автомобили имеют такую конструкцию, при которой снять решётку можно лишь вместе с бампером. Это займёт у вас лишнее время и силы, однако общий дизайн автомобиля останется более гармоничным.

В любом случае выбор между внешним видом и приложенными усилиями делать только вам, ведь функциональность детали от этого не уменьшится.

Как сделать и поставить наружный вариант своими руками?

Для изготовления защитного элемента, рассчитанного на внешнюю установку, вам следует приобрести такие материалы:

• алюминиевая мелкоячеистая сетка;
• клей универсальный;
• кусок толстого электрического кабеля длиной 2—3 м;
• скотч и прищепки;
• лист картона (хорошо подойдёт упаковка от сетки);
• пластиковые хомутики, желательно прозрачные либо чёрные — под цвет решётки.

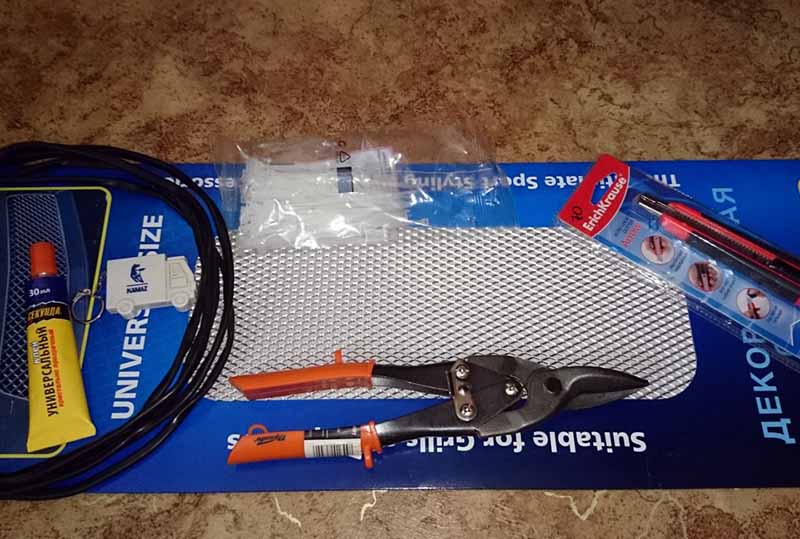

Материалы и инструменты для самостоятельного изготовления

Примечание. Количество сетчатого алюминия и длина кабеля определяются по размерам одной или нескольких решёток, установленных на вашем автомобиле. Кабельная изоляция послужит окантовкой будущего защитного элемента.

Чтобы смастерить сетчатую рамку и поставить её на машину, приготовьте набор инструмента:

• нож канцелярский;
• ножницы обычные и для резания металла;
• рулетка, линейка;
• маркер.

Из ножа и планки делается приспособление для безопасного разрезания кабеля
Поскольку эта нехитрая конструкция закрепляется к радиаторной решётке снаружи на хомутах, то инструментарий для разборки бампера не потребуется.

Совет. Если на вашей машине легко снимается решётка радиатора, то рекомендуется её демонтировать и использовать в качестве шаблона, чем облегчите себе задачу.

Кабель разрезается вдоль, чтобы снять изоляцию
Изготовление и монтаж наружной сетки производится в такой последовательности:

1. Возьмите лист картона, приложите его к автомобильной решётке и аккуратно вырежьте шаблон, в точности повторяющий её форму. При необходимости доработайте шаблон ножницами, добиваясь максимального совпадения контуров.
2. Наложите шаблон на сетку и обведите маркером, после чего вырежьте заготовку ножницами по металлу. Примерьте её к радиатору на машине.
3. Примотайте канцелярский нож к деревянной планке, как показано на фото. С помощью этого инструмента сделайте продольный разрез кабельной изоляции и вытащите изнутри все проводники.
4. Сформируйте окантовку элемента, надев разрезанную и выпотрошенную изоляцию на торцы сделанной ранее заготовки. Заполните её изнутри клеем в нескольких точках и плотно зажмите прищепками.

Так выглядит самодельная наружная сетка на авто
Когда клей окончательно высохнет, прищепки можно снимать и устанавливать сетку на авто. Если вы сделали всё правильно, то она плотно приляжет к решётке снаружи. Останется лишь притянуть и закрепить получившийся элемент пластмассовыми хомутиками. После затяжки обрежьте их концы и проверните таким образом, чтобы фиксаторы хомутов оказались внутри и не торчали на виду. Когда защитный элемент понадобится снять, то затяжки достаточно перекусить кусачками.

Порядок работ на фото

Картонный шаблон должен точно повторять форму проёма

Линия отреза, проведённая маркером

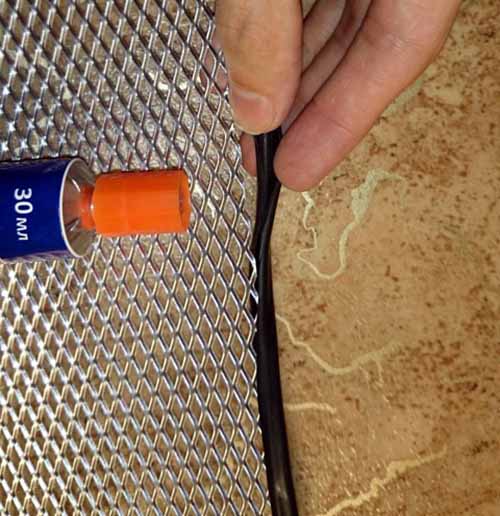

Приклеивание окантовки из кабельной изоляции

Сетка с обрамлением готова к монтажу на авто

Крепление элемента на пластиковых хомутах

Защитный элемент чётко встал по контуру проёма

Видео по установке наружной защиты радиатора

О внутреннем монтаже

Автомобилистам, желающим встроить сетку с мелкими ячейками непосредственно перед радиатором, нужно приготовить следующие инструменты:

• набор ключей и отвёрток для снятия переднего бампера или радиаторной решётки (если это возможно);
• ножницы по металлу;
• рулетка, линейка.

Чаще всего для крепления сетки применяются пластиковые хомуты
Для крепежа сетки можно использовать те же хомутики либо саморезы, если это позволяет конструкция обвеса. Вместо ячеистого материала из алюминия допускается применить пластиковую сетку, закрепляемую с помощью клеевого пистолета. Алгоритм установки такой:

1. Вымойте и просушите автомобиль. Если в бампере установлены противотуманные фары, то перед работой отсоедините отрицательную клемму аккумулятора.
2. Демонтируйте передний обвес, отключив разъёмы противотуманных фар.
3. Приложив сетку к проёму решётки с внутренней стороны, вырежьте заготовку с запасом не менее 1 см на каждую сторону.
4. Прикрепите заготовку к обвесу. Здесь можно использовать комбинированный способ: вначале притянуть сетку к решётке хомутиками, а затем края прикрутить саморезами. Пластмассовый материал прикрепите клеевым пистолетом в нескольких точках.
5. Установите передний обвес на место, подключите фары и аккумуляторную батарею.

Сетка, прикрепленная к снятому бамперу

Совет. Не закручивайте саморезы непосредственно в лицевые детали решётки, иначе их концы вылезут снаружи. Для подобного крепления выбирайте перемычки и рёбра жёсткости, обращённые внутрь, а саморезы вкручивайте сбоку.

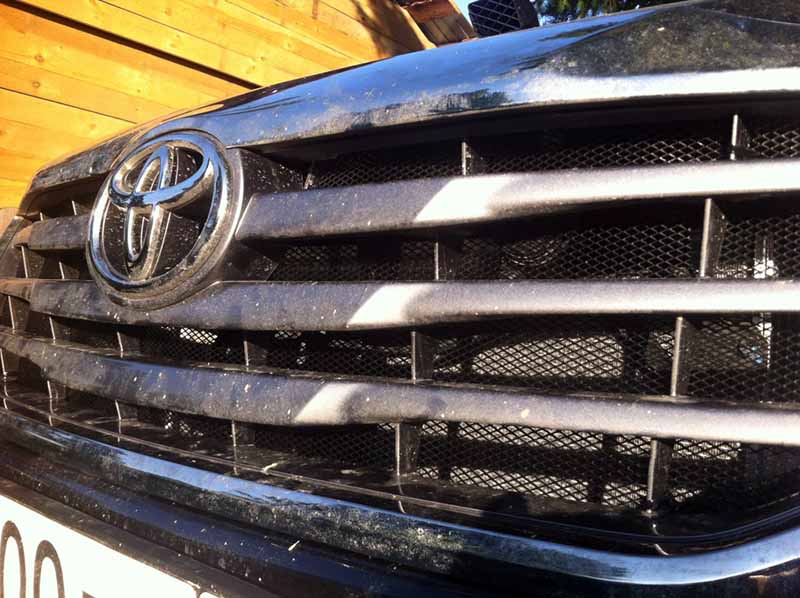

Так выглядит установленная внутри сетка

Видео по внутренней установке

Поставить защитную сетку радиатора — способы крепления

Есть несколько вариантов, которые хорошо выдерживают ветровые нагрузки. Самый популярный из них — саморезы. Для увеличения площади контакта применяют крупные шайбы. Шурупы перед монтажом нагревают (например, бытовым феном). Фиксация хомутами — хорошая альтернатива саморезам (простой метод — не требует специнструмента). При установке важно подобрать элементы точно в цвет сетки, а вытягивать их только по внутренней стороне. Леску применяют только в безвыходной ситуации (когда другие способы недоступны). Другие варианты креплений для установки сетки защиты радиатора:

• вплавливание (металл по краям сильно нагревают и, пока он не остыл, вдавливают в пластик);
• приклеивание (пистолетом равномерно покрывают периметр изделия клеящим средством);
• “посадка” на держатели (если есть штатные крепежи, достаточно защелкнуть держатели в посадочном месте).

Покраска сетки

Если вам не удалось подобрать сетчатый материал под цвет автомобиля, то остаётся 2 варианта:

• поставить неокрашенную сетку из алюминия;
• взять алюминиевый или пластиковый материал и перекрасить его в желаемый цвет.

Лаки и краски в аэрозольных баллонах
В первом случае вы получите минимум забот, но со временем алюминий окислится и потемнеет, что испортит внешний вид авто, особенно при наружной установке решётки. Поэтому лучше потратить 2 часа и наложить на элемент краску по всем правилам. Для этого вам потребуется:

• уайт-спирит или другой обезжириватель;
• грунтовка для алюминия или пластика;
• краска нужного цвета;
• защитный лак;
• антистатические салфетки.

Примечание. Подразумевается, что компрессора и краскопульта у вас нет, а грунтовка, лак и краска приобретаются в аэрозольных баллончиках.

Покраска сетки из баллончика
Для удобства обработки и окрашивания сетку лучше всего подвесить на проволоке к потолку. Менее эстетичный вариант — положить её на пол, застеленный старыми газетами. Тогда процесс нанесения краски затянется, потому что элемент придётся переворачивать. Порядок действий такой:

1. Пользуясь салфетками и уайт-спиритом, тщательно обезжирьте сетчатый материал.
2. Взболтайте грунтовку в аэрозольной упаковке и нанесите 2 слоя с перерывом 10—15 мин. Баллон держите вертикально на расстоянии 20—30 см от окрашиваемой поверхности.
3. Наложите базовый слой краски, выждите 15 мин и повторите операцию. Следите, чтобы не было потёков, а каждая следующая полоса при нанесении наполовину перекрывала предыдущую.
4. После высыхания базы покройте сетку тремя слоями защитного лака с перерывами 10 мин.

Важный момент. Время высыхания всех красящих составов уточняйте по инструкции на упаковке.

Монтаж с помощью клеевого пистолета
Когда лакокрасочное покрытие окончательно отвердеет, приступайте к монтажу сетки на автомобиль, как это описано в предыдущих разделах.

Как сделать и покрасить внутреннюю защитную сетку — видео

СЕТКА ДЛЯ ЗАЩИТЫ РАДИАТОРА Fabia 2 своими руками.

На изготовление и установку защитной сетки своими руками вам придётся потратить от 2 до 8 часов в зависимости от избранного способа монтажа и сложностей со снятием бампера. Сколько удастся сэкономить средств, зависит от марки автомобиля и цены готового комплекта к нему. Сюда же прибавьте стоимость монтажа сетчатых элементов на станции техобслуживания. Но, взявшись за работу самостоятельно, вы можете выбрать подходящий материал и перекрасить его при необходимости. Да и не настолько процедура сложна, чтобы обращаться за этой услугой в автомастерскую.
