Знаете про подогреватель топлива дизельных двигателей? Слышали, как сложно завести автомобиль с дизельным мотором в мороз?

Эта проблема отпугивает от покупки дизельных машин жителей холодных регионов, и безусловно имеет под собой вполне научные основания, а именно физику процессов, происходящих с соляркой в условиях низких температур.

Летняя солярка в мороз

Но, к нашему с вами счастью, технологии не стоят на месте, и, благодаря различным приспособлениям, мы можем ощутить все достоинства дизелей даже если мы жители крайнего севера. Об этих устройствах мы сегодня и поговорим.

Какие бывают подогреватели

Первое на что мы обратим свое внимание – это то, что любой подогреватель не требует дополнительного источника питания, все они питаются от бортовой сети машины. Всего видов таких устройства как подогреватель для топлива два: бандажные и проточные. Если рассматривать работу фильтра по-простому, то уместно будет вспомнить как эту проблему решали еще наши деды. При долгом простое дизельных двигателей просто поливали горячей водой топливный фильтр, и он начинал пропускать топливо в двигатель. Конечно, залитая на морозе вода под капот приносит кучу других неудобств и может принести другую беду, но перспектива не завести машину до весны еще хуже.

Функции бандажного подогревателя заключаются в том, что он подогревает корпус фильтра тонкой очистки и, заодно, топливо. В зависимости от модели такой подогреватель может работать в диапазоне температур от -40 градусов Цельсия. При нагреве фильтра растворяются все загустевшие парафины и значительно улучшается его пропускная способность. Поточный подогреватель топлива необходим для того, что нагревать все топливо в магистрали чтобы при длительном движении и контакте с холодным воздухом солярка не замерзла где-нибудь.

Установка проточного подогрева

Проточный подогреватель встраивается в топливную магистраль. Этот вариант не даст замёрзнуть солярке при движении. Устанавливается он перед фильтром солярки, либо рядом с баком. Эффективность этого решения меньше, чем у предыдущего. Но когда нет альтернативы, проточный подогрев — это единственный вариант. Будьте уверены, солярка не замёрзнет в топливопроводе при езде.

Цена проточного подогрева — $70-$80.

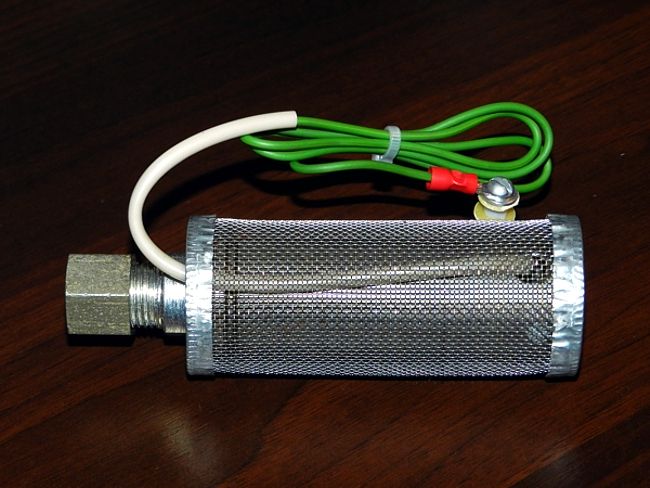

Установка подогрева дизельного топлива в баке

— идеальный зимний вариант. А применив два вида сохранения тепла, вы забудете о замерзании энергоносителя.

Автовладельцам придётся выбирать из двух разновидностей подогревателей. Поставить их можно вместе и по отдельности. Противники холода отличаются надёжностью и простотой. Редкие модели, имеющие собственный насос, выходили из строя от давления в топливопроводе.

Не забывайте при пользовании подогревателями о пожарной безопасности. Магистраль энергоносителя и электрический нагревающийся прибор могут стать взрывным тандемом. Следите за утечками топлива! Это касается как процедуры установки подогревателей, так и дальнейшей эксплуатации.

Важная особенность: проточный вариант запускается вместе с двигателем автотранспорта, соответственно, получает энергию от генератора. Предпусковой же питается от аккумулятора, потому что начинает работать до запуска мотора.

Следите за уровнем заряда АКБ! Посадить батарею подогревателем проще простого. Если не уверены — зарядите аккумулятор перед следующей поездкой. Это оградит от дополнительных проблем.

Проточные

Функция проточных обогревателей — поддержка необходимой температуры топлива в движении, для обеспечения нормальной работы двигателя. Есть два способа проточного обогрева — электронный и жидкостный. К электронным можно отнести гибкий ленточный обогрев, который ранее рассматривался так же, как предпусковой. Лента обогрева, обёрнутая вокруг ключевых участков топливопровода, обеспечивает проточный обогрев во время езды. Также применяются проточные обогреватели, которые, как правило, размещаются перед фильтром тонкой очистки и запитываются от генератора автомобиля.

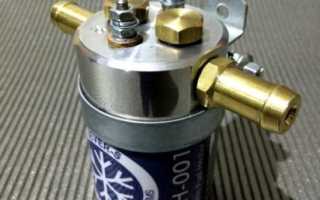

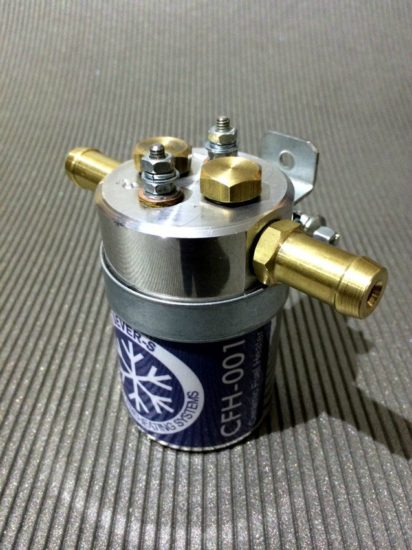

Электронный проточный обогреватель

Проточный обогрев возможно осуществить с помощью взаимодействия с охлаждающей системой автомобиля. Температура антифриза, циркулирующего по системе охлаждения работающего двигателя способна нагреть топливо до необходимой температуры.

Рекомендуем: Компрессия и степень сжатия двигателя

Подогрев топливной магистрали

При сильном морозе даже прогретая в баке солярка может снова кристаллизироваться во время быстрого прохождения топливопроводов. Самому реализовать подогрев дизельного топлива становится возможным благодаря наружному утеплению магистрали. Для этого подойдут утеплители, которые используются в строительстве. Также можно осуществить монтаж электрического ленточного подогрева. Еще одним способом выступает теплообменник, который ставится непосредственно перед входом в фильтр тонкой очистки солярки. Для реализации задачи необходимо выполнить сварочные работы.

Теплообменник представляет собой двухконтурную систему, которая состоит из двух трубок, имеющих различный диаметр. Далее необходимо вставить одну трубку в другую и отцентровать тонкую трубку по отношению к более толстой. По наружному контуру (более толстая трубка) пойдет топливо. Для этого в большом контуре выполняются специальные патрубки. Внутренняя трубка подключается к системе охлаждения ДВС таким образом, чтобы в нее попадала ОЖ при движении по малому кругу.

Комплекс указанных выше мер позволит обеспечить надлежащую и стабильную текучесть дизельного топлива как в момент запуска холодного мотора, так и в процессе дальнейшей эксплуатации дизельного автомобиля во время сильных морозов.

«Крути мотор» посвящен одному из величайших благ цивилизации — поршневому двигателю внутреннего сгорания. Все про эксплуатацию, сервисное и профилактическое обслуживание бензиновых и дизельных ДВС. Полезная информация по ремонту двигателя и навесного оборудования, методы и способы проведения диагностических процедур. Тюнинг, настройка мотора и грамотный подбор технических жидкостей.

Что такое подогреватель топлива

«Изюминкой» в работе дизельного мотора можно назвать увеличение вязкости топлива при понижении температуры на улице. Соответственно, дизельное горючее, наращивая вязкость, хуже проходит по топливным каналам, мутнеет, кристаллизуется и даже может совсем застыть. Все эти проблемы ведут к тому, что двигатель либо плохо запускается в работу, либо совсем не заводится.

Чтобы минимизировать такие неполадки, производители устанавливают на дизельные двигатели подогреватели топлива. Это простые устройства, которые адаптированы для прогревания компонентов из разных материалов в составе машины.

Как правило, каждый подогреватель выполняет две функции:

1. Прогревает топливо при запуске мотора (такие подогреватели называются предпусковыми).
2. Поддерживает необходимый минимум тепла при штатной работе двигателя (это маршевый вид подогревателей).

Типовое оснащение дизельных легковых автомобилей предполагает наличие АКБ 12 V, когда как на грузовых транспортных средствах устанавливаются более мощные устройства 24 V. Аккумулятор регулирует напряжение во всей питающей сети, поэтому для легковых и грузовых дизельных машин подогреватели нужно подбирать исходя из мощности АКБ.

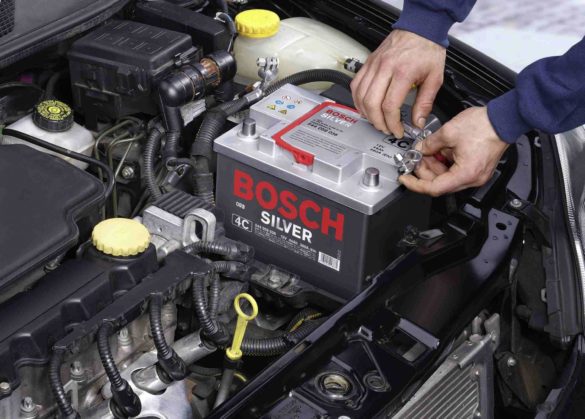

Оснащение легковых автомобилей предполагает наличие аккумулятора на 12 V

Мороз и солнце – не самый чудесный день для дизеля

Чтобы разобраться в проблеме, нужно докопаться до её сути. А она спрятана не в двигателе и его узлах, а в топливе, на котором он работает.

Давайте разберёмся, что происходит с соляркой при минусовых температурах. Как Вы, наверняка, знаете дизтопливо, по сути, является отходом при производстве бензина и других более лёгких нефтяных фракций. Этот факт накладывает некоторые особенности на химический состав дизеля и его физические свойства.

Дело в том, что даже при небольшом морозе в этом виде топлива начинают образовываться кристаллы парафина, а при дальнейшем понижении температуры до больших минусов, оно становится вообще тягучим и густым, хоть ножом режь. Но сейчас мы говорим про относительно небольшой «минус».

К примеру, летние сорта солярки начинают себя плохо вести уже при -5 С, зимние – при -20 С, а вот арктическая при -35 С.

И конечно, при загустевании топлива ни о какой работе двигателя не может идти и речи, он даже и не заведётся. Выход один – подогревать.

Плюсы наличия подогревателя

Во-первых, установленный подогреватель топлива не требует никаких химических манипуляций с составом солярки. Очень популярно раньше было добавлять что-либо горючее, однако тогда не думали, как это скажется на ресурсе двигателя и топливной аппаратуры. Также возможно появление излишних воспламеняющих поров во всасывающей магистрали дизельных двигателей. Очень велика вероятность, что после одной такой зимы, когда вы добавляли в дизель бензин придется менять форсунки и ТНВД (топливный насос высокого давления), и совсем не обязательно, что чистка сможет помочь.

Рекомендуем: Двигатель стреляет в глушитель

Бандажный подогреватель топлива воздействует на самое слабое звено дизельных двигателей, топливный фильтр и все эти так называемые присадки просто не нужны. Подогреватель топлива может работать в паре с вторым нагревателем, т.е. бандажный вместе с поточным, такая комбинация не даст топливу замерзнуть в дороге и обеспечит легкий пуск двигателя. Подогреватель топлива существенно повышает экономичность мотора. Это связано с тем, что даже запущенный зимой какими-то хитростями мотор будет работать нестабильно из-за того, солярка все равно будет оставаться густой и для того, чтобы обеспечить нормальную смесь будет нужно больше топлива. Это очень знакомо тем, кто ездит на больших грузовика, по типу с восемнадцати колесников. Когда двигатель вроде и запущен, а потянуть фуру машина не может или вовсе глохнет. В то время как подогретое топлива лучше передвигается по магистрали и способствует качественному смесеобразованию.

Прочитав это все возникает вопрос: а почему, собственно, все дизельные машины не оснащаются подогревателями? Ответ прост: оснащаются, только не все. В основном, и это логично, подогреватель топлива ставят на те машины, которые заранее подгоняются под определенные рынки. Адаптированные для России машины, как правило, имеют нагреватель. Но это обычно не бандажный подогреватель, а поточный, чтобы машина на ходу не замерзла, а завести – это уж будут проблемы хозяина. С другой стороны, не все машины к нам попадают уже адаптированные. Большое количество иномарок, что попадает к нам на вторичный рынок из заграницы приезжают своим ходом из различных Европейских стран, где климат куда более щадящий, чем у нас. Там сильные морозы видят редко и им подогреватель топлива и вовсе не нужен.

Установить подогреватель топлива можно на абсолютно любой автомобиль, хоть и на старую дизельную ГАЗ-24. Сначала доступными нагреватели стали для водителей тягачей, так как им остаться с замерзшей машиной посреди трассы хуже всего. Но тогда и работали эти нагреватели более грубо, не так как сейчас, но и было это давним давно. Сегодня же все преимущества нагревателя оценивают и хозяева легковых машин. Теперь им не нужно вставать заранее, чтобы завести свою ласточку. Примером машин на которые можно поставить подогреватель топлива могут стать MitsubishiPadjero, ToyotaCorollaи LandCruiser. Как видим – машины совсем недешевые и непростые.

Подогреватель дизельного топлива

Рекомендуем: Ремонт блока управления двигателем

Усовершенствование фильтровальных элементов тонкой очистки

Довольно часто на окончательном этапе очистки горючего фильтровальный элемент забивается кристаллизованным парафином. В результате прекращается подача дизтоплива в рабочую полость насоса высокого давления и возрастает вероятность его поломки. Чтобы этого не произошло, рассмотрим два варианта организации обогрева фильтра тонкой очистки, которые вполне можно реализовать самостоятельно.

Вариант 1

Для работы понадобятся следующие детали и оборудование:

• около 6-10 метров нихромовой или медной проволоки сечением 0,5-1 мм;
• кнопка управления;
• стеклоткань и термоустойчивый герметик;
• предохранитель 10-15 А и реле;
• два сантехнических хомута;
• олово, канифоль и паяльник.

В процедуру организации своими руками данного вида проточного подогревателя дизельного топлива входят пункты:

• нанести на стеклоткань герметик и приклеить ее к корпусу элемента (сушить около 24 часов);
• намотать проволоку мелким шагом на корпус детали и зафиксировать концы хомутами;
• наложить стеклоткань с герметиком поверх витков проволоки и дать просохнуть;
• припаять на хомуты контакты для подсоединения проводки и собрать электрическую схему.

Полезная рекомендация! Через плюсовую линию лучше задействовать тумблер и реле, а «минус» подключить к АКБ. Чтобы не забыть устройство включенным, «плюс» следует взять от замка зажигания.

Вариант 2

Способ относится к обогревам бандажного типа. Для его реализации подойдут:

• электрический обогрев зеркал;
• греющая пленка (по типу теплых полов);
• гибкий подогреватель.

Рабочий процесс прост и заключается в следующих пунктах:

• обмотать нагревательный элемент вокруг фильтра и зафиксировать его изоляцией;
• подсоединить провода;
• уложить сверху нагревателя фольгированную теплоизоляцию толщиной 0,5 см;
• поверх готовой конструкции уложить плотную бумагу или стеклоткань и зафиксировать хомутами.

Мастера рекомендуют дополнительно включить в электрическую цепь датчик температуры, чтобы он корректировал работу системы.

Что такое обогреватель дизельного топлива

Это электронное устройство, функция которого сводится к устранению и препятствованию кристаллизации парафина в дизельном топливе. Есть два основных типа подогревателей — предпусковые и проточные. Предпусковые подогреватели получают питание от аккумулятора, проточные от генератора, поскольку их работа осуществляется уже после запуска двигателя. Чаще всего, в легковых дизельных автомобилях используются аккумуляторы с напряжением в 12v, на грузовых и профильной технике 24v. Аккумулятор определяет напряжение во всей сети, соответственно, при выборе устройства обогрева нужно обратить внимание, для какого типа сети оно предназначено. Мощность систем нагрева для первых составляет от 15 до 150 Вт, для вторых — от 25 до 275 Вт.

Как установить подогреватель жидкостного топлива своими руками

Установка подогревателя дизельного топлива в машину — это процесс довольно трудоёмкий, так как потребуется не только правильно установить устройство, но ещё и подключить его. Проще всего установить бандажный подогреватель на фильтр тонкой очистки — это потребует минимум времени и знаний.

Стандартная установка производится следующим образом:

1. В топливной системе сбрасывается давление (отключается разъём питания бензонасоса). Можно поступить ещё проще и начать работу при пустом бензобаке, когда давление в системе и так практически нулевое.
2. Фильтр тонкой очистки отсоединяется от подводящих шлангов (лучше сразу подставить под него ёмкость или проложить ветошь, так как топливо будет интенсивно вытекать).
3. Корпус фильтра оборачивается нагревательным элементом.
4. На элемент накладывается теплоудерживающий материал, который не даст теплу уходить на располагающиеся рядом устройства.
5. Нагревательный элемент подключается к сети транспортного средства по приведённой ниже схеме.

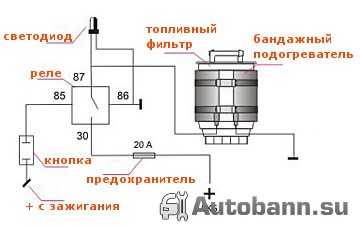

Для нормальной работы бандажного подогревателя рекомендуется придерживаться данной схемы подключения

Фотогалерея: основные этапы работы

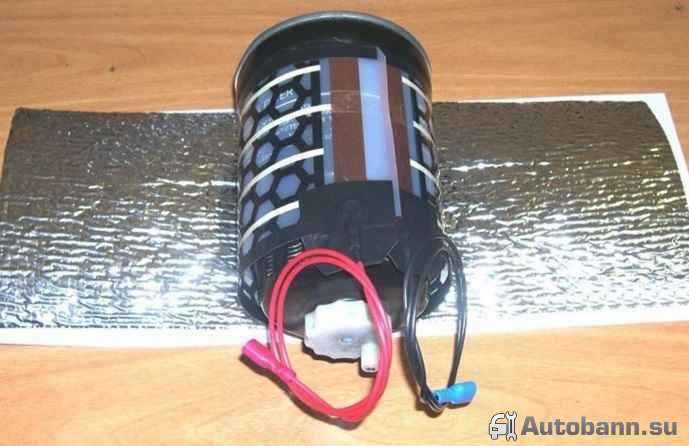

Фильтрующий элемент на дизельных автомобилях может иметь прозрачный или непрозрачный корпус Как правило, бандажные подогреватели продаются в комплекте со всеми необходимыми для подключения проводами Фильтр тонкой очистки в бандаже будет качественно очищать топливо и поддерживать его оптимальную температуру

Выключатель от установки обогрева можно разместить в любой точке салона — на усмотрение самого водителя.

Не все автомобили с дизельными двигателями изначально оснащаются системами подогрева, поэтому владелец может при необходимости самостоятельно установить простой бандажный подогреватель на фильтр. Монтаж ленточного обогрева или насадки на топливозаборник потребует специальных навыков, поэтому за получением этой услуги лучше обратиться в СТО.

Подогрев фильтра грубой очистки

Реализовать схему подогрева фильтра и обеспечить текучесть солярки можно путем следующих доработок: сливной клапан замещается свечой накаливания или нагревательный элемент монтируется в корпус штуцера, по которому подается топливо. В процессе реализации данных схем потребуется спецоборудование в виде токарного станка или обращение к специалистам, которые смогут изготовить кустарные детали.

Обратите внимание, что демонтаж сливного клапана не позволит в дальнейшем удалять лишнюю воду из системы топливоподачи, которая может присутствовать в солярке. Прибегать к данному способу подогрева стоит только в случае полной уверенности в качестве заправляемого дизтоплива.

Для проведения работ фильтр (сепаратор) грубой очистки снимают. После этого требуется выточить втулку из стали, которая будет играть роль заменителя для сливного колпачка. Далее нарезается резьба для надежного присоединения элемента к корпусу фильтра. После этого во втулке сверлится отверстие и метчиком нарезается внутренняя резьба, посредством которой будет крепиться шпилька.

Затем осуществляется вкручивание калильной свечи, плюсовой провод подается к нагревательному элементу, минусовой на шпильку. Готовое решение вкручивается в корпус сепаратора. Все работы, связанные с реализацией электрической схемы, подразумевают те же требования, которые выдвигались при создании обогрева топливозаборника от бортсети дизельного транспортного средства.

Рекомендуем также прочитать статью о том, как повысить мощность дизельного двигателя. Из этой статьи вы узнаете о том, как можно увеличить отдачу от мотора посредством установки специального тюнинг-бокса и основных преимуществах сравнительно с чип-тюнингом.

Существует также упрощенный способ установки свечи накала, который не требует выточки отдельных дополнительных элементов. Для установки калильной свечи в штуцере клапана нужно просверлить отверстие, нарезать в нем резьбу и вкрутить свечу. Электропитание подключается аналогичным образом. Необходимо добавить, что вторая схема похожа на заводские решения для подогрева дизельного топлива.
