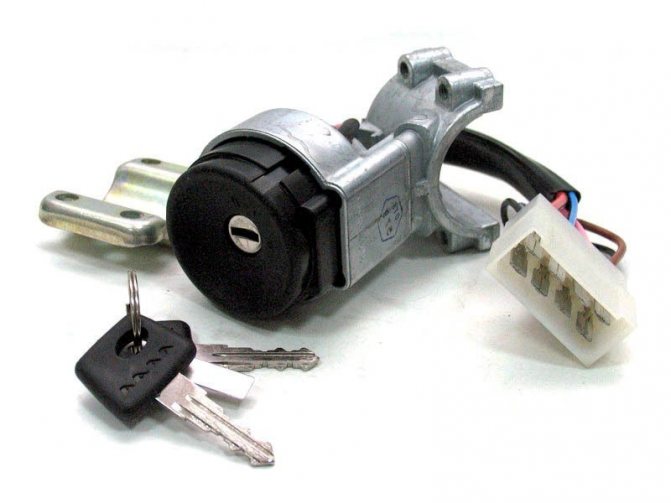

Что собой представляет и как работает замок зажигания

Поворот ключа в замке зажигания является отправной точкой работы всей системы автомобиля. Замок зажигания состоит из двух базовых частей: личинки и контактной группы. В первую мы вставляем ключ, который осуществляет регулировку позиции контактов, выбирая одну из нескольких вариаций соединения цепей: включение и остановка двигателя, подача питания на электроприборы. Вторая предусмотрена для удобного сцепления всех электроцепей автомобиля. Во время поворота ключа электрическая цепь замыкается, ток по проводам двигается от клеммы «-» к клемме «+» аккумулятора, проходя через индукционную катушку зажигания. В следствии чего, контакты цепи зажигания замыкаются, и запускается двигатель.

Неисправности

Конструкция замка – достаточно простая и надежная, но сломаться замок вполне может. Неисправностей, которые могут случиться с данным элементом – всего две: механическая и электрическая.

К механической неисправности относится проблема с секретом. Из-за сора, попадающего внутрь секрета и влаги образуется коррозия, которая мешает перемещаться подвижным элементам внутри секрета. В итоге замок начинает заедать при повороте ключа, подклинивать или вовсе перестает вращаться. Устранить данную неисправность можно путем заливки внутрь средства WD-40 или хотя бы тормозной жидкости. Однако восстановить таким путем работоспособность секрета если и удастся, то ненадолго. Сам секрет – не ремонтопригоден, и при такой неисправности в итоге нужна будет замена замка зажигания ВАЗ-2101.

Электрическая неисправность – это подгорание пятаков контактной группы. Из-за этого контакта между бегунком и пятака не будет или будет недостаточным. На авто не будут срабатывать электроприборы, возможно отсутствие подачи энергии на стартер. Если подгорание было незначительным, то можно попытаться восстановить работоспособность замка путем зачистки пятаков алмазным надфилем, с последующей протиркой спиртом или бензином. Но если пятаки сильно выгорели, то потребуется либо менять контактную группу, либо замок в сборе.

https://youtube.com/watch?v=_eI_LPVFLps

Замена замка зажигания ВАЗ 2107 и 2106, 2101, 2103, 2104 и 2105

Замена контактной группы ВАЗ.Replacing VAZ contact group.

Порядок разборки замка

До начала выполнения работ следует подготовить необходимый набор инструмента. В комплекте пригодятся крестовая отвертка, набор ключей, узкое зубило или пробойник, круглогубцы с загнутыми концами для захвата. Обеспечьте себе удобный доступ к замку и достаточное освещение.

На начальном этапе проводится извлечение всего устройства в сборе. Последовательно демонтируется защитный элемент пластикового кожуха, откручивается замок и извлекается наружу. Чтобы избежать ошибок при обратном сборе следует пометить место установки и назначение каждого провода. Не поленитесь сделать разборчивую фотографию.

Обязательно проведите оценку клеммной колодки со вставленными проводами. В случае обнаружения трещин, следов плавления, смело извлекайте провода каждый из своего гнезда и меняйте на новую деталь.

Однозначного ответа на вопрос, как снять контактную группу замка зажигания не существует. Все зависит от конструктивных особенностей устройства. Демонтаж требуемого элемента рассмотрим на примере модели ВАЗ 10-го семейства:

1. Отключают провода подсветки при их наличии.
2. Отсоединяют декоративную крышку в верхней части устройства, отщелкнув по периметру защелки-фиксаторы.
3. Отсоединяют контактную группу. Обычно крепление выполняется также в виде нескольких фиксаторов.

После снятия детали следует изучить состояние контактов. Незначительное окисление допускается убрать простой зачисткой при помощи некрупной наждачной бумаги. Не спешите проводить обратную сборку. Прямо на весу попытайтесь произвести имитацию запуска.

При обнаружении подгоревших контактов или в случае невозможности установить видимый дефект, следует проводить замену детали без сожаления.

При проведении обратной сборки учитывайте последовательность операций. Качественно установленный замок должен не только выполнять свои функции, но и не приходить в движение с каждым поворотом ключа. Обращайте внимание на следующие моменты:

• крепежные болты прочно затягиваются только в случае выверенной установки внешней части под рулем;
• совершите пробное вращение руля без ключа, чтобы убедится в исправной работе запорного устройства;
• при подборе болтов не забывайте про легкость допуска к замку у потенциальных угонщиков.

При завершении всех работ и подключении проводов, проверьте надежность фиксации жгута. Если все выполнено правильно, первый же пробный запуск позволить услышать шуршание работающего двигателя.

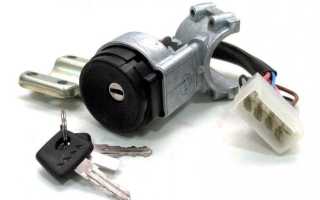

Контактная группа замка зажигания ВАЗ

Замена контактной группы и личинки (сердцевины) замка зажигания ВАЗ 2101, Ignition lock repair

Устройство замка зажигания

Замок зажигания состоит из двух частей:

1. Механическая — цилиндрический замок (личинка), он состоит из цилиндра, именно в него вставляется ключ зажигания.
2. Электрическая — контактный узел, состоит из группы контактов, которая замыкается определенным алгоритмом при повороте ключа.

В ключе зажигания обычно установлен цилиндрический замок, который справляется одновременно с несколькими задачами, такими как: поворот контактного узла и блокировкой рулевого колеса. Для блокировки использует специальный запорный стержень, который при повороте ключа выдвигается из корпуса замка и попадает в специальный паз в рулевой колонке. Устройство замка зажигания само по себе имеет простую конструкцию, сейчас попробуем разобрать все ее составляющие. Для более наглядного примера рассмотрим, как устроен замок зажигания:

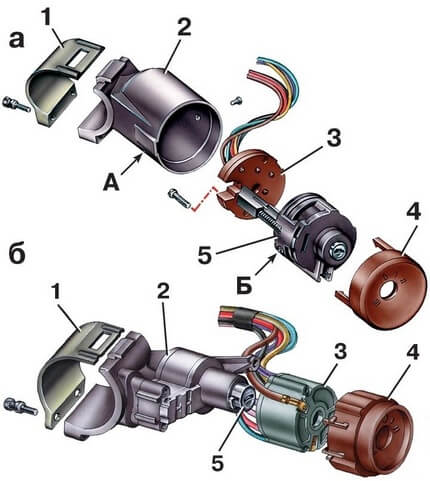

Детали выключателя зажигания

• а) тип KZ813;
• б) тип 2108-3704005-40;

1. Скоба.
2. Корпус.
3. Контактная часть.
4. Облицовка.
5. Замок.
6. А — отверстие для фиксирующего штифта.
7. Б — фиксирующий штифт.

Личинка соединена с проводом и установлена внутри широкой цилиндрической пружины, при этом один край прикрепляется к самой личинке, а другой уже непосредственно к корпусу замка.С помощью пружины замок может автоматически возвращаться в исходное положение после включения зажигания или после не успешной попытки запуска силового агрегата.

Поводок замка может не только поворачивать диск контактного узла, но и фиксировать замок в нужном положении. Специально для этого поводок сделан в виде широкого цилиндра, в котором есть радиальный канал, проходящий насквозь. По обе стороны на канале расположены шарики, между ними и находится пружина, с помощью которой шары заходят в лунки с внутренней стороны на корпусе замка, таким образом, обеспечивая их фиксацию.

Контактный узел имеет две основные части, такие как: контактный диск, который может приводиться в движение и неподвижная колодка с видимыми контактами. На самом диске установлены пластины, именно через них проходит ток после поворота ключа в замке зажигания. В основном на колодке размещены до 6 и более контактов, выходы у них, как правило, находятся на обратной стороне. На сегодняшний день современные замки используют контакты в виде пластин с одним разъемом.

Контактная группа, в основном отвечает за запуск стартера, систему зажигания, контрольно-измерительные приборы, она расположена в глубине корпуса замка. Провести проверку ее работоспособности можно с помощью специальной контрольной лампы. Но вначале перед этим, специалисты рекомендуют сделать проверку на повреждения кабелей, которые идут к замку, если обнаружатся таковые, то места повреждения потребуется заизолировать лентой.

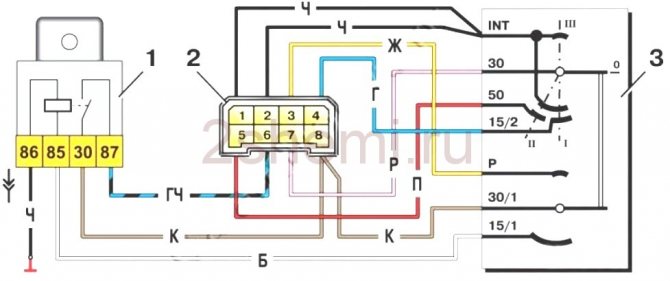

Распиновка замка зажигания ВАЗ-2109 с разгрузочным реле:

• приходит +12В вположении I, II, III (стоянка)
• приходит +12В вположении I, II, III (стоянка)
• приходит +12В вположении III (стоянка)
• положение I,уходит +12В после включения зажигания (контакт 15/2), пропадает при старте (II);
• положение I, уходит +12В на стартер (контакт 50);
• положение I, уходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
• приходит +12В от АКБ (контакт 30);
• приходит +12В постоянно.

Как правильно подключить замок зажигания

Если провода собраны в одну фишку, то подключение замка не составит никаких сложностей, просто нужно установить ее на контакты.

Если провода подключаются по отдельности, то нужно обратить внимание на схему:

• клема 50 – красный провод, с помощью него работает стартер;
• клема 15 – синий с черной полосой, отвечает за обогрев салона, зажигание и другие приборы;
• клема 30 – розовый провод;
• клема 30/1 – коричневый провод;
• INT – черный провод отвечающий за габариты и фары.

Схема подключения проводов

Если произведено подключение проводки, то все нужно собрать и присоединить клемму к АКБ и проверить работоспособность. Сначала необходимо проверить, есть ли у всех электроприборов питание от замка, после уже работу самого стартера. В том случае, если обнаружены какие-то неисправности, нужно еще раз провести проверку на правильность подсоединения проводов, потому, что именно от этого будет зависеть работа всех приборов в автомобиле после поворота ключа. Далее вы можете ознакомиться со схемой проводки замка зажигания.

На сегодняшний день известно два вида системы зажигания:

1. Батарейная, как правило, с автономным источником питания, с его помощью можно включать электроприборы не запуская двигатель.
2. Генераторная, можно использовать электрические приборы только после запуска двигателя, тоесть после того как запуститься электрический ток.

Когда автомобиль находится на батарейном зажигании, то можно включать фары, свет внутри салона и использовать все электрические приборы.

Снятие и установка

Демонтировать данный элемент с авто достаточно просто и для этого понадобиться только крестовая отвертка и тонкая плоская отвертка или шило. Перед началом работ обязательно отсоединить «минусовую» клемму с АКБ.

Рекомендуем: Замена масла в коробке Hyundai Solaris

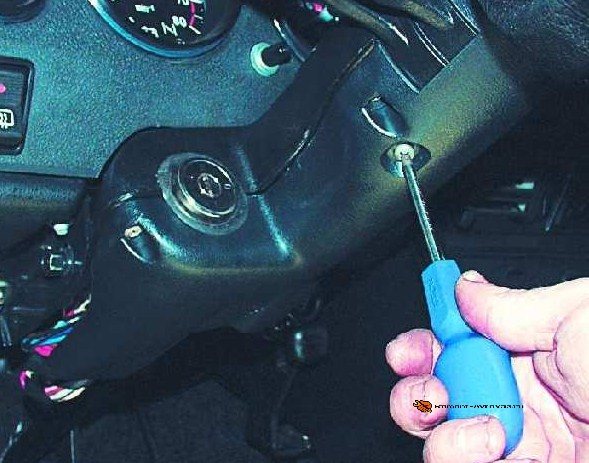

Чтобы добраться до крепления данного элемента вначале понадобится выкрутить болты крепления нижней облицовочной панели рулевой колонки, после чего ее снять.

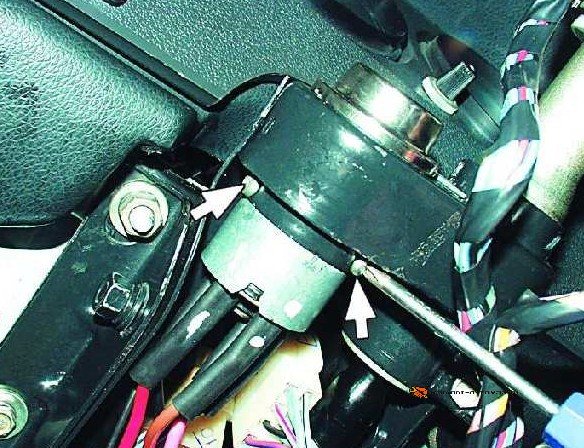

После нужно выкрутить два болта крепления замка, которыми он удерживается в своем посадочном месте. В этом же посадочном месте имеется небольшое технологическое отверстие. Вставив в это отверстие тонкую отвертку, нужно нажать на фиксатор, удерживающий замок, после чего вытолкнуть его с посадочного места.

Только после этого уже отсоединить все провода. На некоторых моделях проводка, идущая к замку собрана в фишку, которая надевается на контакты замка. Такая фишка значительно облегчит установку нового элемента, поскольку на такой замок зажигания ВАЗ-2101 схема подключения не требуется.

Но есть и версии авто, в которых проводка напрямую подключена к контактам, и при установке нового элемента с таким типом подключения проводки на ВАЗ-2101 схема замка зажигания потребуется.

Если замок меняется в сборе, то можно подключать к новому проводку, устанавливать его на место, закреплять и прикрывать декоративной панелью.

Если же меняется только контактная группа, то снятый замок разбирается. Фиксируется контактная группа при помощи стопорного кольца, которое нужно поддеть шилом или отверткой и извлечь. После этого можно вынуть группу. На ее место устанавливается новая, и фиксируется тем же стопорным кольцом. После этого все ставиться на место и производится подключение замка зажигания ВАЗ-2101.

Типы замков зажигания

Все замки зажигания делятся на несколько категорий по типу, назначению и функционалу.
Можно выделить два основных типа замков зажигания:

• С ключом;
• Без ключа (выключатели зажигания).

Замки с ключом сегодня являются наиболее распространенными, они устанавливаются на большинство автомобилей и иных транспортных средств. Выключатели зажигания, в которых не используется ключ, особенно широко использовались на заре автомобилестроения, и устанавливались на машины (особенно грузовые) вплоть до 40-х — 50-х годов. Затем выключатели были вытеснены замками с ключом, однако сегодня происходит новое возвращение выключателей зажигания. Современные выключатели, не требующие ключа, более технологичны, чем обычные кнопки на старых автомобилях, однако их функции остались примерно теми же.

Все существующие замки зажигания можно разделить на две больших группы по количеству положений ключа:

• Замки с тремя положениями ключа;
• Замки с четырьмя положениями ключа.

Замки с тремя положением ключа к сегодняшнему дню вышли из употребления, их можно встретить только на старых моделях легковых и грузовых автомобилей, особенно отечественного производства. С 1960-х – 1970-х годов на автомобили устанавливаются новые четырехпозиционные замки, которые обладают расширенным функционалом. Более подробно о функционале замков зажигания будет сказано ниже.

Также замки зажигания можно разделить на две группы по наличию противоугонной системы:

• Обычные замки без блокировки руля;
• Замки с механической блокировкой руля.

Блокировку руля обеспечивают практически все замки зажигания с четырьмя положениями ключа, старые трехпозиционные замки такой функции не имеют.

Наконец, замки зажигания могут иметь различный дополнительный функционал, в том числе защиту от включения стартера при работающем двигателе, систему предупреждения об оставленном в замке ключе и другие.

Независимо от типа и назначения все замки зажигания имеют принципиально одинаковое устройство и принцип работы.

1. Аккумулятор
2. Стартер
3. Генератор
4. Реле в монтажном блоке
5. Замок зажигания
6. Реле пуска

Работа замка (выключателя) зажигания

В общем случае работа замка зажигания предельно проста: при повороте ключа происходит поворот контактного диска и замыкание тех или иных электрических цепей автомобиля. Причем поворот замка возможен только при использовании индивидуального ключа, завести машину другим ключом невозможно.

Замки зажигания могут иметь три, четыре или пять положений:

• «Выключено» — в отечественных замках зажигания обозначается как «0», хотя в некоторых старых автомобилях это положение замка обозначалось «I». В современных автомобилях иностранного производства данное положение не зафиксировано и не обозначено на замке;
• «Включено» или «Зажигание» — в отечественных замках обозначается как «I», хотя иногда встречается и «II» (в автомобилях «Москвич»), в современных авто данное положение имеет обозначение «ON» или «3»;
• «Стартер» — в отечественных авто обозначается как «II», на некоторых моделях можно встретить обозначение «III» (в автомобилях «Москвич»), в современных автомобилях обозначается «START» или «4»;
• «Блокировка» или «Стоянка» — в отечественных автомобилях обозначается как «III», иногда как «IV» (в автомобилях «Москвич»), в иностранных автомобилях имеет обозначение «LOCK» или «0»;
• «Дополнительное оборудование» — в отечественных замках зажигания такого положения нет, в иностранных автомобилях обозначается как «Acc» или «2».

Правильная эксплуатация и ремонт замка зажигания

Эксплуатация замка зажигания имеет несколько тонкостей, которые особенно необходимо учитывать в старых автомобилях. Важно помнить следующее:

• Поворот ключа необходимо производить плавно и без рывков, при этом не должно происходить заклиниваний или проскакивания ключа (если такое происходит, то замок необходимо проверить и отремонтировать);
• Нельзя переводить ключ в положение «Статрер» при заведенном двигателе, так как это может привести к поломке стартера. Во многих современных замках предусмотрена функция блокировка поворота ключа при запущенном моторе;
• Не стоит оставлять ключ зажигания в положении «Включено» («ON») при остановленном двигателе, так как в этом случае происходит разряд аккумуляторной батареи;
• Для блокировки руля необходимо сначала вынуть ключ, а затем провернуть руль в ту или иную сторону до его остановки.

В некоторых автомобилях есть и другие особенности работы замка зажигания, они обязательно указываются в инструкции по эксплуатации.

Замок зажигания является одной из самых надежных деталей автомобиля, однако с течением времени и он может выходить из строя. Наиболее часто приходится сталкиваться с заеданием личинки, износом личинки, износом и коррозией контактов или механическим повреждением контактного узла. При выходе из строя личинки замок заменяется полностью, при поломке контактного узла можно заменить только его, не трогая личинку. Однако сегодня при любой неисправности чаще всего замок меняется полностью, так как это проще и дешевле, чем разбирать и ремонтировать старый замок.

Нужно отметить, что некоторые проблемы решаются без замены замка. Например, при заедании замка, особенно у отечественных автомобилей, можно попробовать обработать личинку графитовой смазкой. А поломки контактов или проводников в контактном узле можно восстановить пайкой или заменой этих деталей.

В целом, замок зажигания обычно не доставляет проблем автовладельцу, в исправном состоянии обеспечивает простое управление и защиту от угона, и служит многие годы.

Принцип действия

Итак, замок зажигания на ВАЗ-2101 – элемент, расположенный в салоне возле рулевой колонки. Вся конструкция замка спрятана под декоративными накладками колонки, поэтому со стороны водителя замок выглядит, как большая круглая шайба с прорезью в центре. По окружности можно наблюдать метки – 0, I, II и III, каждая из которых имеет свое действие.

Метка «0» положение, при котором все электроприборы, запитывающиеся от замка, отключены от питания. Следует указать, что часть оборудования (освещение салона, стоп-сигнал, прикуриватель) не зависят от положения ключа в замке, они запитаны от АКБ постоянно. В таком положении ключ может быть извлечен из замка.

Метка «I» положение замка, при котором электроэнергия подается на бортовую сеть. В таком положении питание получают контрольно-измерительные приборы, светозвуковая сигнализация и фары, система зажигания и еще ряд электроприборов. Данное положение является фиксированным, и переводя ключ в него, удерживать его не обязательно.

Метка «II» положение, при котором начинает подаваться напряжение на стартер для запуска мотора. Это положение не фиксируемое, то есть водитель переводит ключ в это положение и удерживает его для запуска мотора. После пуска ключ отпускается, и он под действием пружины возвращается в положение «I».

Положение «III» стояночное. При таком положении все электроприборы обесточены, а в паз рулевой колонки входит фиксатор, являющийся противоугонным средством авто.

Следует отметить, что положения замка не идут один за другим. Так, для перевода ключа в положения «I» и «II», его нужно вращать по часовой стрелке от «0». А чтобы установить положение «III», ключ проворачивается против часовой стрелки от «0».
