Углом опережения зажигания называется угол, на который поворачивается коленчатый вал между моментами воспламенения смеси в каждом очередном цилиндре. Измерение производится относительно ВМТ конца такта сжатия соответствующего поршня, результат выражается в углах до или после ВМТ

В идеале воспламенение воздушно-топливной смеси в камере сгорания цилиндра должно производиться в момент прохождения поршнем положения ВМТ конца такта сжатия. При этом взрывообразно нарастающее давление в цилиндре будет толкать поршень вниз, вызывая тем самым вращение коленчатого вала двигателя. Ввиду того, что искрообразование между электродами свечи/воспламенение смеси занимает некоторое время (доли секунды), поджиг должен производиться немного раньше момента достижения поршнем положения ВМТ, иначе максимальное толкающее поршень давление не будет достигнуто, что приведет к снижению развиваемого двигателем крутящего момента.

Если установить угол опережения зажигания на 10° перед ВМТ, то воспламенение воздушно-топливной смеси в каждом из цилиндров будет происходить в момент, когда соответствующий поршень займет соответствующее положение (10° перед ВМТ конца своего такта сжатия). Сказанное остается верным лишь во время работы двигателя на холостых оборотах. Добиться максимальной эффективности отдачи двигателя/экономии расхода топлива можно добиться, если процесс сгорания смеси в цилиндрах будет завершаться в пределах 23° после ВМТ соответствующего поршня.

По мере нарастания оборотов двигателя поршни начинают двигаться быстрее, при этом свечи зажигания должны производить воспламенение воздушно-топливной смеси так, чтобы ее сгорание происходило даже немного ранее момента, когда соответствующий поршень достигнет положения ВМТ. При установке слишком раннего зажигания нарастающее давление в цилиндре будет препятствовать продвижению поршня вверх, что приводит к возникновению характерного стука, в просторечии именуемого детонацией. Слишком позднее зажигание, как уже говорилось выше, приводит к заметному снижению эффективности отдачи двигателя.

На ободе шкива коленчатого вала и крышке привода ГРМ предусмотрены специальные установочные метки. При этом метка на шкиве соответствует положению ВМТ конца такта сжатия поршня первого цилиндра, к проводу свечи зажигания которого следует подключать стробоскоп при проверке/регулировке установки угла опережения зажигания (следите, чтобы электропроводка подключения стробоскопа не касалась лопастей вентилятора системы охлаждения!). При этом вспышки лампы будут происходить синхронно моментам искрообразования между электродами данной свечи. Направив луч стробоскопа на обод шкива, можно легко определить положение поршня первого цилиндра в момент начала воспламенения смеси, — метка на ободе шкива “замрет” напротив соответствующего деления закрепленной на крышке привода ГРМ шкалы. В ходе регулировки опережения зажигания необходимо добиться соответствия нормативным для данной модели автомобиля требованиям (см. далее).

Проверка и регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

4. Подключите тахометр, подсоедините стробоскоп к ВВ проводу свечи зажигания первого цилиндра. Запустите двигатель и оставьте его работающим на холостых оборотах. 5. Направьте луч стробоскопа на закрепленную рядом со шкивом коленчатого вала установочную шкалу. 6. Ослабьте крепление распределителя зажигания/прижимную гайку датчика угла поворота коленчатого вала. 7. Вращая корпус распределителя/датчика, добейтесь требуемого установочного значения для угла опережения зажигания, затем затяните крепеж и заглушите двигатель. 8. Снимите провод-перемычку и установите на разъем брызгозащитную крышку. 9. Запустите двигатель и повторите проверку, на этот раз без заземления разъема, — показание должно сместиться приблизительно на 5° в сторону увеличения относительно базовой установки. Блок управления двигателем может производить корректировку угла опережения зажигания для конкретного сочетания входных параметров. 10. Заглушите двигатель, отсоедините стробоскоп и тахометр.

Рекомендуем: О смешивании тосола с водой: можно ли?

Что такое угол опережения зажигания и зачем нужна его регулировка

В работе двигателя внутреннего сгорания важно, чтобы топливная смесь сжигалась в определённый момент времени. Когда положение поршня будет находиться в верхней точке, свеча даёт искру и происходит процесс сгорания. Он даёт толчок поршню и приводит во вращение коленвал. Угол опережения зажигания – это определённый градус положения ВМТ (верхняя мёртвая точка). Если он сдвигается, то зажигание будет проходить раньше необходимого времени или позже его.

Сегодня в автомобилях используются разные типы силовых агрегатов. Существуют определённые методики расчёта под каждый тип и, соответственно, инструкции по установке правильного угла опережения зажигания. Регулировку делают с помощью стробоскопа или контрольной лампы. В зависимости от вида топлива и модели двигателя угол опережения выставляют разный.

Совет: Перед началом работы убедитесь, что инструкция подходит для вашей модели автомобиля и типа силового агрегата.

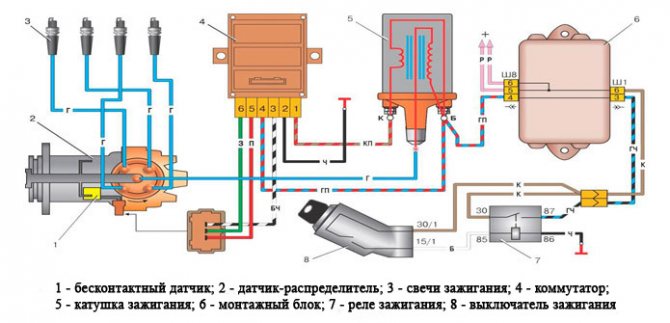

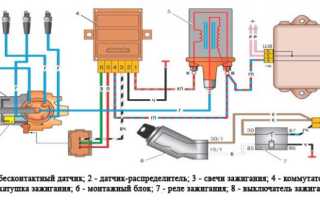

Что представляет собой система зажигания?

Система зажигания является совокупностью взаимосвязанных сложнейших механизмов и конструкций, которые при включении создают электрические искры, воспламеняющие топливную смесь в цилиндре агрегата внутреннего сгорания. На отечественных автомобилях нередко устанавливают классическую систему зажигания, состоящую из трех ключевых элементов. Речь идет о замке, контактной части и противоугонного элемента. Что касается модифицированных моделей, то они оснащены бесконтактными системами зажигания.

Установка зажигания !!! Это так просто

СДЕЛАЙ САМ! Регулировка холостого хода и зажигания на дороге!

Как правильно выставить зажигание

Перед тем, как выставить зажигание, нужно вспомнить, что при проведении любых монтажных работ с автомобилем все снятые детали необходимо очищать от грязи и жира. Также не лишним будет очистить шкалу, а для облегчения считывания показателей — обозначить белым маркером центральную метку, соответствующую ВМТ.

Не используйте одежду, которая может застревать между агрегатами под капотом.

Все внутренние детали трамблера содержатся под напряжением системы зажигания. Если трамблер неисправен, то попытка регулировки свечей может привести к поражению электрическим током. В автомобиле должен быть поднят стояночный тормоз для предупреждения его скатывания.

Самостоятельная регулировка УОЗ

Правильно выставленный угол опережения зажигания предполагает воспламенение топливно-воздушной смеси и ее сгорание до момента, когда поршень окажется в верхней мертвой точке. Такой момент определяется по положению коленчатого вала двигателя и обозначается в градусах. Получается, моментом зажигания является угол между ВМТ и коленвалом. Если сдвигать угол к ВМТ, тогда получается позднее зажигание, а если сдвинуть угол в противоположном направлении, тогда такой угол станет ранним.

Давайте рассмотрим на примере «классики» ВАЗ, как выставить УОЗ на карбюраторном двигателе. Настройку необходимо осуществлять при помощи следующего минимального набора инструментов:

Порядок действий следующий:

Далее автомобиль потребуется разогнать на ровной дороге до 40-50 км/час, после чего включается 4-я скорость и осуществляется резкое нажатие на педаль газа. Появление «звона пальцев» (детонация) и быстрое его исчезновение (около 2 секунд) при разгоне до 60-65 км/час укажет на то, что угол опережения зажигания выставлен правильно.

Постоянный детонационный стук будет означать, что зажигание раннее. В этом случае процедуру настройки необходимо повторить, проворачивая трамблер в «минус» на одно деление. Отсутствие детонации позволяет осуществлять проворот в «плюс». Другими словами, трамблер сдвигают на несколько миллиметров по часовой стрелке или против часовой стрелки, что будет зависеть от того, какое зажигание нужно выставить в конкретной ситуации.

Стоит добавить, что подстройку угла опережения зажигания на карбюраторных моторах также можно автоматизировать при помощи вакуумного регулятора. Указанное решение служит для коррекции угла опережения зажигания с учетом нагрузок на ДВС в том или ином режиме.

Регулировка своими руками

Отрегулировать настройки описываемой системы каждый водитель может самостоятельно. Для установки угла опережения зажигания понадобятся такие инструменты:

1. Стробоскоп. Причем необязательно какой-то «навороченный», можно простейший, не имеющий встроенного тахометра, стоит недорого. Более же продвинутый, который отличается наличием встроенного тахометра, стоит, соответственно, дороже.
2. Тахометр. В этом случае можно использовать встроенные в щиток приборы, а также произвести подключение внешние приборы (к примеру, мультиметр или автотестер в режиме тахометра) и ориентироваться на звуковые сигналы. Последнее рекомендуется осуществлять только при наличии немалого опыта в подобном деле.
3. Рожковый или накидной ключ. В качестве альтернативного варианта может выступить Г-образный ключ или головка с трещоткой. Но оптимальный размер около 10.
4. Шлицевая отвертка.

Итак, отвечая на вопрос, как выставить угол опережения зажигания, для начала следует отметить важность подготовительных работ. Так, я советую сначала:

• Прогреть двигатель до отметки около 90о, то есть до оптимальной рабочей температуры, и установить обороты холостого хода на минимальном уровне (это около 800 в минуту). Для осуществления последнего действия нужно вращать винт, отвечающий за количество топливной смеси и располагающийся на карбюраторе.
• Выставить это минимальное количество оборотов можно на слух или же используя тахометр – уж кому как удобнее. Если же они соответствуют норме, то данное действие выполнять не нужно.
• Снять со штуцера, который располагается на корпусе вакуумного регулятора опережения зажигания, что на тремблере, трубку из силикона.
• Проверить, есть ли в ней разрежение, приложив к ее отверстию палец. Ничего такого быть не должно. Если же это не так, то обороты следует постепенно уменьшать до того момента, пока разрежение не исчезнет. Для этого нужно плавно вращать ранее упомянутый винт.
• Заглушить двигатель и при помощи связывания узлом или мелкого болтика избавиться от отверстия в трубке.
• При помощи шлицевой отвертки повернуть маховик (перед этим аккуратно открепить корпус трамблера путем ослабления ключом гаек его крепления), в результате чего должна стать видна длинная поперечная установочная метка.
• Подключить стробоскоп в зависимости от инструкции к нему.

Чтобы установить значение угла опережения зажигания, приближенное к идеальному, я рекомендую руководствоваться следующей инструкцией:

1. Запустить двигатель, при этом еще раз убедиться при помощи тахометра, что обороты являются минимальными.

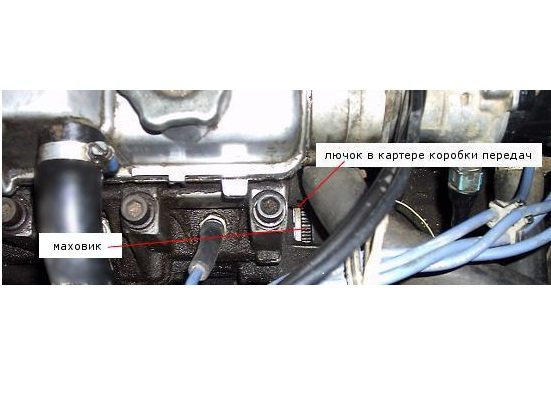

2. Мигающий луч от стробоскопа направить в лючок со шкалой.
3. В результате этого выделенная метка, которая размещается на маховике, должна быть напротив необходимого деления на шкале.
4. Каждое деление на шкале – это соответствующий градус опережения зажигания.
5. Для регулировки опережения зажигания следует осуществлять вращения корпуса трамблера.
6. После того, как необходимое значение было достигнуто, стробоскоп отсоединить, а трамблер надежно закрепить.

Для лучшего понимания вышеприведенных действий я рекомендую ознакомиться также с такими понятиями, как регуляторы опережения зажигания, а также его датчик, муфта и вариатор угла опережения зажигания.

Итак, существует два регулятора: центробежный и вакуумный. Центробежный регулятор опережения зажигания предназначен для того, чтобы осуществлять изменение данного показателя на автоматическом уровне, причем зависит это от количества оборотов, производимых коленчатым валом. Вакуумный же регулятор опережения зажигания используется для той же цели, но только зависит его деятельность от скорости работы мотора.

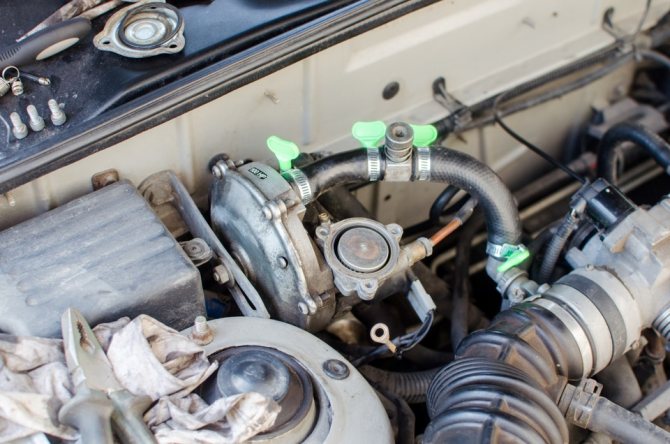

Показания угла опережения зажигания можно менять, изменив также и данные датчика положения коленвала. А помочь в этом сможет такой прибор, как вариатор опережения зажигания. Применение вариатора угла опережения зажигания нужно из-за того, что скорость горения газа является более низкой, чем бензина.

Главная особенность вариаторов опережения зажигания заключается в том, что они способны конфигурироваться с компьютерными программами и менять данный показатель с точностью в 1 градус. Также этот прибор не нуждается в обязательном подключении к педали и позволяет создавать график разгона машины. Поэтому вариатор угла опережения зажигания – это нужный механизм, которые, помимо этого, может быть использован как генератор.

Рекомендуем: Секвентальная коробка передач: что это такое и как работает

Датчик опережения зажигания – тоже важный механизм. В автомобиле их насчитывается два (сверху и с правой стороны), а при факте их отсутствия двигатель элементарно не сможет запустится.

И последний механизм, но не последней необходимости – муфта опережения зажигания, принцип работы которой, как правило, механический. Нужна эта муфта опережения зажигания для того, чтобы обеспечивать лучшую динамику мотора, а также на повышенных оборотах опережать воспламенение топлива. Как результат – работа двигателя более мощно и тяговито.

ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ ПРОГРАММЫ

Помимо вышеописанного регулирования угла опережения зажигания, программа имеет ряд дополнительных функций, так или иначе улучшающих работу двигателя.

Оптимизация формирования искр.

В программе есть функция отключения катушки – если на входе контроллера GP5 постоянный низкий уровень, через 2–3 секунды на выходе GP1 устанавливается высокий уровень. Если на GP5 постоянный высокий уровень, программа формирует импульсы многоискрового пуска (см. ниже).

В диапазоне от 370 до 2000 об./мин. программа формирует время накопления, равное 12 мс; в диапазоне выше 2000 об./мин. – максимально возможное время накопления. Это позволяет получить энергию искры, достаточную для надёжного воспламенения смеси во всех режимах работы двигателя и использовать катушку зажигания Б117А более эффективно. Уменьшается нагрев катушки на малых оборотах, легко достигаются максимальные обороты независимо от зазора в контактах прерывателя.

Многоискровой пуск.

В диапазоне от 0 до 370 об./мин. вместо одного импульса зажигания программа формирует серию импульсов со следующими параметрами: 2,3 мс отводится на искру, 12 мс на накопление энергии в катушке. Чем медленнее стартер вращает маховик коленчатого вала (КВ), тем больше искр при каждом размыкании контактов прерывателя (высоком уровне на входе GP5). Многоискровой пуск гарантирует запуск двигателя в сильный мороз, нагаре на свечах и залитых свечах зажигания.

Корректировка УОЗ.

В этой версии задействован дополнительный канал АЦП AN0, который можно использовать для сдвига УОЗ на ±10 градусов относительно исходной характеристики (Рис. 1).

Величина коррекции устанавливается потенциометром R4. Вместо R4 на практике удобнее использовать переключаемый делитель напряжения. При изменении напряжения на входе AN0 в пределах от 0 до +5 В график на Рис. 1 смещается от –10 до +10 градусов относительно исходного. При напряжении, равном 1/2 напряжения питания микроконтроллера (+2,3 В), график соответствует Рис. 1. Этот канал можно использовать для регулирования УОЗ на холодном и прогретом двигателе – управление от кнопки воздушной заслонки. Потенциометр R1 сдвигает УОЗ на +5 градусов при вытянутом «подсосе» на холодном двигателе (после настройки R1 лучше заменить двумя постоянными резисторами). Потенциометр R2 позволяет корректировать УОЗ вручную при полностью открытой воздушной заслонке (на прогретом двигателе). Зависимость напряжения на движках потенциометров от угла поворота нелинейная. R2 размещается в салоне автомобиля, что позволяет регулировать УОЗ «на ходу».

Поддержание оборотов ХХ.

В данной версии программы имеется функция поддержания оборотов холостого хода (ХХ) 930 об./мин. Для этого на прогретом двигателе (фары должны быть включены) регулировками карбюратора установить обороты ХХ 900–930 об./мин. При отклонении оборотов ХХ от 930 об./мин. программа изменяет УОЗ в диапазоне от 7 до 14 градусов, устанавливая обороты КВ 930 об./мин. (коррекция по каналу AN0 также учитывается и плюсуется к диапазону 7–14 градусов). На практике после соответствующей регулировки обороты остаются постоянными при включении/выключении дальнего света фар, обогрева стекла и других потребителей вместе взятых. Раньше можно отключить «подсос» при прогреве двигателя. Можно получить стабильные обороты холостого хода при бедной топливной смеси. По ровной дороге двигатель «тянет» без дёргания и рывков при отпущенной педали газа на 1-й, 2-й, 3-й и короткое время на 4-й передаче (это облегчает движение в условиях гололёда, в пробках, при езде по ухабам – «езда в натяг»).

Подстройка под датчик разряжения.

В программе есть функция автоматической настройки на диапазон изменения разряжения во впускном коллекторе двигателя, что упрощает настройку самодельного датчика разряжения, а также позволяет использовать промышленный датчик абсолютного давления (ДАД 45.3829). Программа самостоятельно определяет тип датчика разряжения (по максимальному напряжению на входе AN2), поэтому, чтобы не вводить программу в заблуждение, не настраивайте самодельный датчик на напряжение больше 2,3 В.

При использовании самодельного индуктивного датчика разряжения настройка сводится к установке максимального напряжения на входе АЦП при отсутствии разряжения и минимального при максимальном разряжении (Рис. 2). Для обеспечения большей точности формирования УОЗ (в соответствии с Рис. 1) следует настроить индуктивный датчик так, чтобы максимальное напряжение на входе АЦП было от 1,5 до 2,3 В, а минимальное равно или меньше 0,9 В.

Рис. 2. Настройка самодельного индуктивного датчика разрежения.

Настройка датчика производится подбором C3 и R10 до установки блока на автомобиль. Разряжение имитируется перемещением штока вакуумной камеры от одного крайнего положения до другого.

Регулировка зажигания на слух

Если вы не знаете, как выставить зажигание, то можно использовать метод на слух.

Для поиска искры зажигания таким образом нужно завести мотор и прогреть его, процедура осуществляется на заведенном ДВС:

1. Сначала следует ослабить гайку, которая крепит корпус распределителя, затем узел нужно вращать в разные стороны.
2. В тот момент, когда обороты ДВС будут наиболее высокими, следует поддать газу. Если при нажатии на газ не произошло перебоев, выстрелов либо хлопков, это свидетельствует о том, что положение было найдено.
3. От данной точки необходимо провернуть корпус трамблера на несколько градусов по часовой стрелке, а затем зафиксировать его в таком положении. Это нужно сделать для того, чтобы установленный угол не был ранним. Бывает такое, что установка угла опережения зажигания невозможна в результате использования некачественного бензина или каких-либо проблем в работе топливной системы.

Последствия неверно выставленного зажигания

При раннем или позднем зажигании наблюдаются симптомы:

• падение мощности мотора и динамики разгона автомобиля;
• затрудненный запуск силового агрегата (проблема прогрессирует по мере падения температуры воздуха);
• увеличение расхода топлива;
• нестабильная работа в режиме холостого хода;
• перегрев и сгорание рабочей смеси в коллекторах;
• появление детонации при сгорании топлива , разрушающей поршни и кольца.

При позднем или раннем зажигании увеличивается расход топлива.

Инструкции по установке УОЗ на разных двигателях

Момент зажигания можно выставить на различных типах двигателя, будь то карбюраторные либо инжекторные.

Это интересно: Уникальный 900-сильный гиперкар из Италии покажут в Шанхае

Как выставить при наличии трамблёра

Так как в нашей стране большое количество владельцев ВАЗ 2108 – 2109, где используются карбюраторные двигатели с трамблёром, стоит начать с них. Из рабочего инструмента нам понадобится:

• стробоскоп;
• тахометр (автотестер или мультиметр в режиме тахометра);
• накидной и рожковый ключи.

Проводить регулировку нужно на разогретом двигателе до температуры 85-90 градусов. Далее устанавливаем минимальные обороты на 800 об/мин.

1. С регулятора угла опережения зажигания снимаем трубку, что подходит с карбюратора.

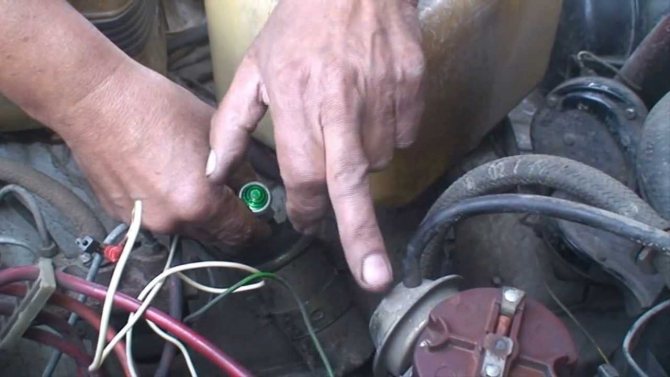

   Снимаем трубку, которая подходит к регулятору УОЗ

2. Приложив палец к отверстию, проверяем разрежение, при необходимости уменьшаем обороты двигателя.
3. Глушим двигатель.
4. Закрываем отверстие на силиконовой трубке болтом подходящего диаметра.
5. Отжимаем три гайки на корпусе трамблёра с помощью ключа.

   Отжимаем гайки на трамблёре, чтобы можно было его вращать.

6. На картере КПП есть специальная шкала с метками. Если она закрыта резиновой пробкой, снимаем её.



   Регулировка будет проискодить по шкале с метками, которая показывает угол опережения зажигания

7. С помощью отвёртки устанавливаем маховик на 0 градусов (когда длинная риска находится напротив треугольного выреза на шкале).
8. Подключаем стробоскоп, как показано на схеме.

   Подключаем стробоскоп согласно схеме

Как установить момент зажигания на карбюраторном двигателе

Процесс регулировки следующий:

1. Запускаем мотор и контролируем обороты с помощью тахометра.
2. Направляем луч стробоскопа на шкалу с метками.
3. Устанавливаем необходимый угол для используемой марки бензина.

Для бензина А-92 угол опережения составляет +- 1 градус. Для А-95 +-4 градуса. Каждое деление на шкале обозначает 1 градус.

1. Устанавливаем положение трамблёра на нужный градус, просто вращая его по часовой или против часовой стрелки.
2. После окончания регулировки глушим двигатель и закрепляем трамблёр, зажимая гайки.

Как сделать регулировку правильно (видео)

Как отрегулировать на инжекторе

Большинство современных моделей оснащены инжекторными системами, которые контролируются бортовым компьютером. В этом случае для регулировки понадобится ноутбук со специальной программой. Определить нарушение УОЗ можно с помощью загоревшейся сигнальной лампочки на панели приборов.

Это интересно: О переключении передач без сцепления

Сам процесс регулировки проходит так же, как и в бензиновом двигателе. Основное отличие в отсутствие свечей зажигания. Алгоритм таков:

1. Снятие декомпрессионныого механизма.
2. Демонтаж мотосчётчика и корпуса горловины.
3. Проверка уровня подачи масла переводом рычага в крайнее положение.

Совет: Кроме самой регулировки, необходимо замерить напряжение бортовой сети и датчика. Нормальный напряжением считается 0,45-0,55 В для датчика и 220 В для сети.

Работа с дизелем

С дизельными двигателями всё обстоит примерно так же. Стоит лишь сказать, что понятие «угол опережения зажигания на дизеле» не совсем корректно в терминологическом плане. На дизеле с инжектором можно отрегулировать момент впрыска топлива. Работа же неинжекторных дизельных двигателей связана с нормальным функционированием ТНВД (топливный насос высокого давления).

Особо отметим, что собственноручная регулировка угла опережения зажигания инжекторных типов двигателя не рекомендована начинающим автомобилистам, так как обращение с программами требует определённых навыков, порой экспертных. Не навредите авто!

Процесс регулировки угла опережения зажигания не такой сложный, как может показаться на первый взгляд. Главное – знать, какой градус нужно установить для используемого топлива. Сама регулировка занимает немного времени, достаточно лишь делать работу по инструкции и в правильном порядке.

ПРОШИВКА ДЛЯ МИКРОКОНТРОЛЛЕРА И ПЕЧАТНАЯ ПЛАТА

Нажмите на картинку для показа в полный размер.

Печатная плата

(рисунки справа) универсальная и пригодна для изготовления любого варианта устройства. Элементы устанавливаются в зависимости от варианта применения. Плата рассчитана на применение SMD резисторов, но при необходимости можно применить резисторы МЛТ-0,125.

Все детали расположены со стороны проводников, фольга на противоположной стороне платы служит общим проводом и экраном. В местах соединения выводов деталей с общим проводом просверлены отверстия. Транзистор КТ898А закреплён на радиаторе (металлическом корпусе) через прокладку из слюды или фторопласта.

Проверка прошивок

в симуляторах – пустая трата времени, ничего умного они (симуляторы) Вам не сообщат. Если желаете убедиться в работоспособности, проверяйте на макете с применением двухканального осциллографа и генератора на PICе. Без приборов работоспособность микроконтроллерной системы зажигания можно проверить следующим образом: подключите к высоковольтному проводу катушки свечу, разомкните контакты прерывателя (Рис. 3) и включите зажигание. Программа будет работать в режиме многоискрового пуска. Для схемы Рис. 4а, Рис. 4б отключите датчик и замкните вход формирователя на землю (вход МК напрямую на землю замыкать нельзя – не исключена вероятность, что в этот момент он настроен как выход, и это может привести к повреждению микроконтроллера). Этот режим можно использовать для прожига нагара и сушки свечей, но, как правило, с функцией многоискрового пуска потребности в этом нет – двигатель надёжно запускается даже с сильным нагаром на свечах и при залитых свечах.

Скачать рисунок печатной платы: F675OK.BAK

Скачать прошивку для PIC12F675: F675OK.HEX

Для скачивания нажмите на ссылке правой кнопкой мыши и выберите «Сохранить объект как…».

Приобрести чистый контроллер PIC12F675 можно в розничной торговой сети. Прошить программу в микроконтроллер можно с помощью промышленного или самодельного устройства-программатора, самостоятельно или на заказ.

ВНИМАНИЕ! У нас Вы можете приобрести микроконтроллер PIC12F675 с уже прошитой программой F675OK.HEX по фиксированной цене – 250 рублей!

При заказе более 5 штук цена снижается.

Примечание. Мы не продаём данное программное обеспечение. Мы оказываем услугу по прошивке и поставке микросхем. Программа распространяется бесплатно с разрешения автора.

Какое оборудование понадобится?

Полный список необходимого оборудования представлен ниже:

• кривой стартер или храповичный ключ;
• плоская отвёртка, оборудованная широким мощным жалом;
• рожковый ключ 12×13;
• набор разных щупов;
• резиновая конусная пробка;
• свечной ключ;
• руководство по эксплуатации и ремонту автомобиля от производителя;
• стробоскоп;
• защитные перчатки и закрытая обувь;
• средство для обезжиривания поверхностей и смазка;
• тканевые тряпки и бумажные полотенца.

Почему сбивается УОЗ

Такие ситуации встречаются довольно часто. Сбиваются штатные параметры, так как не подходят для конкретных условий эксплуатации. И тут УОЗ надо регулировать самостоятельными силами, вручную.

Почему сбивается УОЗ

Однако следует вначале проверить, а точно ли процедура вмешательства так необходима. Как и было написано выше, для тестирования правильного УОЗ, автомобиль нужно разогнать на трассе до 35-45 км/ч, затем резко нажать на педаль акселератора.

При возникновении кратковременного детонационного шума и уверенного ускорения, можно ничего с УОЗ не делать. Угол выставлен правильно, всё чётко. Также в этом можно убедиться, если детонация пропадает после отметки скорости в 60 км/ч.

В противном случае, если детонационный звук не прекращается или машина не ускоряется, то это свидетельствует о сбитом зажигании. Первый вариант – УОЗ выставлен на ранний момент, во втором – на поздний. И соответственно: надо вращать трамблёр против хода бегунка или по ходу его вращения.

Проверка настройки

Чтобы проверить, какой угол опережения зажигания был выставлен и является ли он правильным, нужно руководствоваться такими признаками:

• Никаких «провалов» в работе прогретого двигателя не должно ощущаться при его холостом ходу.
• Краткая детонация (около 3-5 секунд) должна присутствовать, если резко надавить на педаль газа, при этом движение должно происходить на максимально ровном участке дороги при факте четвертой передачи и скорости движения около 50 км/ч. Другими словами – должен быть слышен стук пальцев. Если такого не наблюдается, то было установлено слишком позднее зажигание, если же это есть, но не может никак пройти, то раннее. Откорректировать ситуацию можно при помощи небольших вращений трамблера в разные стороны, после чего проверку надо произвести еще раз до получения оптимальных результатов.

Момент зажигания – это, несомненно, важное явление из общей картины работы автомобиля. Шутки и безответственное отношение с этим может привести к скорой поломке всего железного агрегата. Так что неустанно следите за данным процессом.

Определение раннего и позднего зажигания

Из-за слишком раннего и позднего зажигания может перестать нормально функционировать двигатель. Чтобы мотор гарантировал конкретную мощность, в цилиндр искра должна подаваться тогда, когда энергия безвоздушной смести сжата в нем (особенно в том случае, если устройство функционирует на дизеле) и могла бы применяться на максимум.

Если же искра не будет подана вовремя, то начнется слишком позднее воспламенение смеси (из-за этого энергия будет выходить через выхлопные трубы) или слишком раннее (тогда часть энергии будет работать против поршневых движений). Автовладельцам необходимо научиться распознавать зажигания и не допускать их. Теперь стоит перейти к детальному обзору каждого процесса.

Ранее зажигание отличается тем, что процесс сгорания двигателя заканчивается до момента прихода поршня в конкретную точку. Заключенная внутри петли площадь считается эквивалентной по сравнению с отрицательной работой. Это связано со следующим: сжатие газа подразумевает затрату большего количества сил нежели возникающих после расширения. О явных признаках раннего зажигания можно говорить в том случае, если:

1. Присутствуют металлический, звонкий шум, появляющийся не только в цилиндре, но и в двигателе, а также провоцирующий перегрузку деталей мотора и усиленную разработку подшипников.
2. Уменьшается мощность агрегатов и число оборотов в силовых цилиндрах.
3. Двигатель неустойчиво работает на небольших оборотах.
4. Увеличивается топливный расход.
5. Усиливается износ двигательных элементов.

Позднее зажигание считается не таким опасным как ранее. Его ключевая специфика состоит в следующем: горение смеси происходит при низком уровне давления и увеличенном уровне цилиндрового объема. В таком случае цилиндровая смесь догорает во время процесса расширения. Позднее зажигание также определяется по некоторым признакам. Речь идет об:

1. Увеличении расхода горючего материала.
2. Высоком уровне отложений цилиндровых нагаров.
3. Потере мощности.
4. Сильном перегреве двигателя.

Доктрина о сгорании смеси

Воспламенение и горение ее – это больше, чем просто химический процесс. Это целый раздел теории. К примеру, если углубиться немного в это направление науки, то станет известно, что от небольшого искрового разряда на свече начинается фронт пламени и распространяется в камер сгорания. Известно, что длительность искры составляет не более одного метра в секунду. За это время температуры могут доходить до десяти тысяч градусов. Объем смеси, который воспламеняется, уничтожается в один миг.

Доказано, что скорость горения на самом деле мала. Однако по мере того, как увеличивается пламя, скорость горения также увеличивается в 70-80 раз. Остатки смеси, которые не удаляются полностью по причине того, что находятся возле достаточно холодных стенок цилиндра, горят медленнее. При этом угол поворота коленчатого вала составляет 30 градусов.

При различных положениях угла опережения зажигания, горение существенно отличается. При правильном УОЗ оптимальный напор подается туда, где поршень только-только проходит ВМТ. Это примерно 10-12 градусов.

Если УОЗ сбит, установлен в более позднюю сторону, то наиболее оптимальное давление газов имеется в зоне 45 градусов – поршень здесь в еще более низком положении. Газы давят уже опускающийся элемент. Эффективность такого двигателя сводится к нулю.

При позднем угле опережения зажигания топливо может догорать уже после открытия выпускных клапанов. Газы, образующиеся после взрыва, имеют очень высокую температуру. Они могут легко спровоцировать воспламенение новой порции смеси, которая поступает в цилиндры. В этот момент можно услышать характерные хлопки в глушителе.

Раннее зажигание — не всего хорошо. В этом случае максимальное давление приходится уже на положение поршня в ВМТ или раньше. Продукты сгорания давят на поршень, который еще не дошел до самой верхней точки. В результате падает мощность, появляется детонация и другие неприятные моменты.
