Передний мост УАЗ 469: устройство, схема, ремонт

Фото 1: Передний мост УАЗ 469 (Источник: Яндекс.Картинки)

Передний мост УАЗ 469

Ведущий передний мост УАЗ 469 87 устроен, как и задний мост УАЗ 469. Все сборочные единицы агрегатов идентичные:

• чулок или картер;
• главная передача;
• дифференциал.

Небольшая разница заключается в направлении резьбы кольца, отражающего масло, установленного в ведущей шестерне передка. Резьба выполнена правосторонней. В дополнение на передке УАЗ 469Б проставлено клеймо «П». Вследствие абсолютной идентичности, они одинаково регулируются, обслуживаются, разбираются, собираются. Также аналогичные все поломки, возникающие в процессе эксплуатации.

Функциональные особенности агрегата:

• изменение траектории движения транспортного средства;
• передача, изменение, распределение крутящего момента от двигателя на передние колеса машины, из-за чего появляется повышенная проходимость;
• передача на кузов толчков, сопротивления колес, осуществляющих контакт с дорожным покрытием;
• передача всех инерционных усилий, возникающих в движущемся авто, на колеса спереди.

Несмотря на то, что задний и передний мосты выполняют одинаковые функции, но последний, кроме тягового усилия, дополнительно управляет транспортным средством. Вот почему в УАЗ 469 конструкция переднего моста значительно сложнее. Завод производитель изготавливает несколько видов агрегатов.

Джипы из Ульяновска эксплуатируются на автодорогах страны с тремя мостовыми разновидностями:

• Разрезная конструкция традиционного типоразмера. Это старый образец мостов, распространенные названия которых: обычные, гражданские, колхозные. На самом деле правильное наименование узла – «Тимкен». Такая фамилия конструктора, запатентовавшего конструкцию агрегата.
• Мост УАЗ 469 с бортовыми редукторами. Другое его название – военный. В технической литературе он чаще всего именуется «П-образный» или «портальный».
• Неразъемный мост «Спайсер» – передний мост современного типа. Название он также получил по фамилии инженера, запатентовавшего данную разработку.

Технология включения

Когда вы едете по нормальной дороге, от вашего автомобиля не требуется многого. Но когда на пути возникает реальное препятствие в виде непролазных болот, грязи и ухабин, к ним нужно быть готовыми, чтобы не загубить машину. Что можно сделать в таком случае? Лучший вариант — включить передний мост.

Для этого надо остановить машину и проверить, активирована ли муфта отключения переднего моста. Если да, то поверните муфты по часовой стрелке и сдвиньте вперед. Теперь передние колеса будут вращаться одновременно с задними, что заметно улучшит проходимость машины. Муфты, или как их еще называют, хабы делают автомобиль более управляемым, устойчивым, маневренным, но помимо этого повышается потребление топлива, что является минусом системы. Вот почему многие водители предпочитают отключать полный привод, заменяя его на передний. Чтобы сделать это, нужно сначала отключить хабы, а затем и раздатку.

Когда активируются муфты включения переднего моста УАЗ, задняя и передняя ось вращаются в одинаковом скоростном режиме, что при передвижении по асфальтному покрытию приводит к повышенному износу трансмиссии и резины, а также к существенному ухудшению управляемости.

Хаб — устройство, предназначенное для подключения рабочей опции свободного хода или отключения ее. Он бывает двух видов: с ручным включением и автоматический. Первый намного проще в эксплуатации, чинить его тоже легче, зато второй тип открывает большие возможности.

Для того чтобы в хабах и других деталях не возникало дефектов, подключать это устройство следует при полной остановке машины. Чтобы определить, удалось ли подключение устройства, можно воспользоваться тремя народными способами.

1. Первый такой: тронувшись с места, вам нужно проследить за тем, как ведут себя задние колеса — они должны трудиться без помощи передних.
2. Второй тест заключается в проверке управляемости машины на поворотах: при подключенном переднем приводе автомобиль ведет сильнее, нежели при отключенном.
3. Третий способ проверки еще проще — попросить стороннего наблюдателя посмотреть, крутятся приводы или нет. Если нет, значит, муфты отсоединены, что нам и требовалось.

https://youtube.com/watch?v=JC9rT0MQm7g

Регулировка моста УАЗ тепловой зазор

Устройство переднего моста УАЗ 469

Схема устройства переднего мост УАЗ 469 видна на рисунке. Пять болтов удерживают шаровую опору на полуосевом кожухе. В нее запрессованы втулки шкворней. Два шкворня фиксируют корпус поворотного кулака сверху на шаровой опоре. Болтами на нем крепится крышка картера редуктора колес. К ней с помощью 6 болтов прикручена цапфа с тормозным щитом.

Стопоры штифтовые предохраняют от проворачивания шкворни в корпусе поворотного кулака. В УАЗ 469 устройство переднего моста выполнено с предварительным натягом поворотного кулака в момент монтажа шкворней поворотного кулака. Значение натяга 0,02…0,10 мм.

Прокладками выполняется регулировка моста УАЗ 469 вместе с предварительным натягом. Их монтаж осуществляется сверху слева между накладкой и корпусом поворотного рычага или справа между рычагом поворотного кулака. Снизу прокладки размещаются между накладками и корпусом поворотного кулака. Чертеж монтажа показан ниже.

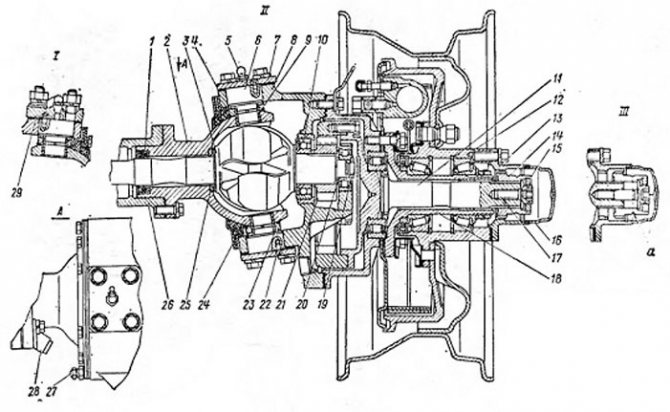

Фото 2: Чертеж монтажа (Источник: Яндекс.Картинки)

Здесь представлены следующие комплектующие и их взаимодействие:

а — сигнальная канавка; I — правый кулак поворотный; II — левый кулак поворотный; III — муфта, которой отключаются колеса;

1 — сальник; 2 — опора шаровая; 3 — шарнир поворотного кулака; 4 — прокладка; 5 — пресс-масленка; 6 — шкворень; 7 — накладка; 8 — корпус поворотного кулака; 9 — шкворневая втулка; 10 — подшипник шариковый; 11 — ведомый вал колесного редуктора; 12 — ступица; 13 — фланец ведущий; 14 — муфта подвижная; 15 — шарик фиксатора; 16 — колпак защитный; 17 — болт муфты; 18 — цапфа; 19 — гайка стопорная; 20 и 23 — шайбы опорные; 21 — ведущая шестерня; 22 — стопорный штифт; 24 — уплотнительное кольцо из резины; 25 — упорная шайба; 26 — кожух полуоси; 27 — болт, ограничивающий поворот; 28 — упор-ограничитель поворота колес; 29 — рычаг поворотного кулака.

Смазка удерживается внутри корпуса поворотного кулака и предохраняется от загрязнения сальником. Он расположен сверху на шаровой опоре и состоит из комплектующих:

• обойма внутренняя;
• кольца из резины с пружиной 24;
• кольцо-перегородка;
• кольцо уплотнительное из войлока;
• обойма наружная.

К корпусу поворотного кулака сальник прижимается болтами. Перетекание смазки из картера главной передачи в поворотный кулак исключается наличием внутри шаровой опоры самоподжимных сальников из резины 1 и 3, помещенных в стальную обойму.

Добавлять смазку в шаровую опору следует через пресс-масленки 5 и 10. Аналогичным приемом смазываются шкворни сверху. Тавотницы расположены на рычаге поворотного кулака с правой стороны и на верхней накладке шкворня с левой стороны. Внизу шкворни самотеком смазываются смазкой, поступающей из шаровой опоры.

Замена масла в мостах УАЗ Патриот

Сравнение проходимости заднего и полного привода Патриота 4×4 Off Road

Нюансы монтажа и регулировки

Сборка (схема) дифференциальной конструкции привода проводится следующим образом.

1. Присоединение обеих коробок сателлитов в зависимости от корпусного порядкового номера.
2. В левую коробку сателлитов вставляется крестовина.
3. Сборную шестерню поместить в левую коробку.
4. Трансмиссионным маслом смазать единицы дифференциала (шестеренки полуосей, сателлиты, оси, упорные шайбы).
5. Шейки шестереночных колец полуосей зафиксировать опорными шайбами.
6. Сателлиты обязательно укрепить на оси разъединенного крестовика.
7. Те же действия провести с правой коробкой.
8. Затянуть части коробок, ввести ведомое колесо базовой передачи.

Мастер перебирает агрегат

Шестерики полуосей монтированного дифференциала провернуть с помощью шлицов с усилием не более 59 Н. Регулировка элементов конструкции привода проводится при их замене.

1. Внутренние кольца подшипниковых узлов дифференциала закрепить на шейки, торцевой люфт между коробкой и кольцами должен приблизиться к величине в 3,5-4,0 мм.
2. Установленный сборный дифференциал закрывается автопрокладкой, колпачком резервуара. Прикатать подшипники для установки правильного положения. Закрепить запор теплообменника.

Монтаж и регуляция шарикоподшипников проводящего шестерика заднего преобразователя.

1. Фиксация элементов направляющей на основную шестерню.
2. Притирка хвостового конца с элементом направляющей.
3. Расположение распорки и прокладок сборного узла роликов между внутренними кольцами.
4. Основной крепеж регулировочного кольца главной шестеренки.

Все промежуточные действия, кернение показывает схема на рис. 2. Данная схема наиболее подробно описывает все нюансы.

1. При наладке головного сборного шестереночного колеса не должно быть продольного люфта, пружинный динамометр покажет усилие. Показатели для новых деталей – 15-30 Н, для приработанных – 20-35 Н. Чтобы уменьшить натяжение при установке подшипников, можно добавить прокладки. Чтобы увеличить – убрать.
2. Корректировка подошла к концу, все части закрепляем на свои места, качественно зашплинтовываем.

Регулировка редуктора заднего моста. Учебное пособие.Часть1

Настройка люфта и расположение шестеренки центральной передачи проводятся так.

1. В теплообменник устанавливается потенциал с отлаженными сборными роликоподшипниками, прокладка их разъединения с крышкой, укрепленной болтом.
2. Выставляется расстояние между обоими зубчиками: 0,2-0,6 мм. Регулировка люфта происходит с зачетом числа сальников ведомой шестерни: при уменьшении их количества необходимо увеличение зазора, и наоборот. При перестановке прокладок натяг элементов потенциала не нарушится лишь тогда, когда не меняется численность прокладок.
3. Схема зацепления шестереночных колес по пятну контакта приведена на рис. 3.

Шарнир

Шарнир постоянной угловой скорости расположен во внутренней полости поворотного кулака. Данный механизм осуществляет соответствие заданных угловых скоростей между ведущим и ведомым валами, которые постоянно изменяются. Важно поддерживать данный угол одинаковым независимо от этого. Шарнир переднего моста УАЗ-469 состоит из двух вилок. В канавки криволинейной конфигурации помещены четыре шарика.

В центральные гнезда вилок помещен пятый шарик. Это установочный элемент, его функция – центрирование вилок. Продольное перемещение шарнира ограничивают шариковый подшипник 10 и упорные шайбы 25 и 26. Расположенная внутри ведущая вилка шарнира соединяется шлицами с полуосевой шестерней дифференциала.

На конце наружной ведомой вилки расположена ведущая шестерня 21 колесного редуктора. Она насажена на шлицы, служащие только для поворотного кулака. Здесь же находится подшипник роликовый. Одновременно данные детали стопорятся гайкой 19. Ведомая шестерня колесного редуктора внутреннего зацепления болтами соединяется с валом 11.

Картер

Машины УАЗ 469 комплектуются на заводе производителе несколькими вариантами передних ведущих мостов. Соответственно, картеры у каждой модели ведущего агрегата будут различаться. Картер – это корпус моста. Среди автомобилистов еще можно услышать его другое название – чулок. Внутрь картера помещаются шестерни, валы, полуоси, благодаря которым передается вращательное движение от двигателя на колеса.

Мост УАЗ 469 типа Тимкен, гражданский или колхозный, является разрезным. Картер такого моста состоит из двух половин. В каждую из них запрессовываются кожухи, в которых находятся полуоси. После комплектации внутреннего содержания картер такого моста собирается в единое целое. Еще на кожухах установлены предохранительные клапаны. Они ограничивают повышение давления в масляной системе.

На краях картерных кожухов имеются шкворневые узлы. Они состоят из шаровых опор с корпусами поворотных цапф или поворотных кулаков на них. Внутри корпусов шаровых опор установлены ШРУС – шарниры равных угловых скоростей. Наружные цапфы шарниров расположены в ступицах колес. ШРУС УАЗ 469 колхозный мост цена на российских рынках и порталах составляет от 1500 до 3000 рублей.

Рулевое управление

Рулевое управление авто УАЗ 469 тесно сопряжено с передним ведущим мостом, поскольку на нем закреплены основные узлы и детали. Комплектация рулевого управления:

• Рулевой механизм в сборе с ГУР.
• Карданный шарнир вала рулевого управления.
• Сошка рулевого управления.
• Ремень привода насоса.
• Насос ГУР с кронштейном, креплением, распоркой кронштейна, уголком распорки.
• Масляный бачок с кронштейном и хомутом бачка.
• Масляный фильтр.
• Комплекты для крепежа.
• Проставка под вентилятор с крепежными деталями.
• Дополнительный шкив с крепежом.

Устройство редуктора

Редуктор УАЗ 469 для колес переднего ведущего моста абсолютно идентичен по своему устройству колесному редуктору заднего моста. Единственным отличием от него является установка и крепеж ведущей шестерни, а также конструкция шарикоподшипника 10, монтаж которого осуществляется в специальном стакане. Задний мост УАЗ 469 колхозный мост имеет несколько иное устройство редуктора.

Ведущая шестерня расположена на эвольвентных шлицах ведомой вилки шарнира. Она закреплена вместе с подшипниками специальной гайкой 19, которая после затяжки раскернивается в паз вала переднего моста УАЗ-469. В промежуток между шестерней и роликоподшипником устанавливается опорная шайба 20.

Ведущая шестерня и шарикоподшипник редукторов передних ведущих мостов не являются взаимозаменяемыми с аналогичными деталями задних редукторов. Во всем остальном передние редукторы устроены одинаково с задними и требуют такого же технического обслуживания и ремонта.

Основные проблемы конструкции

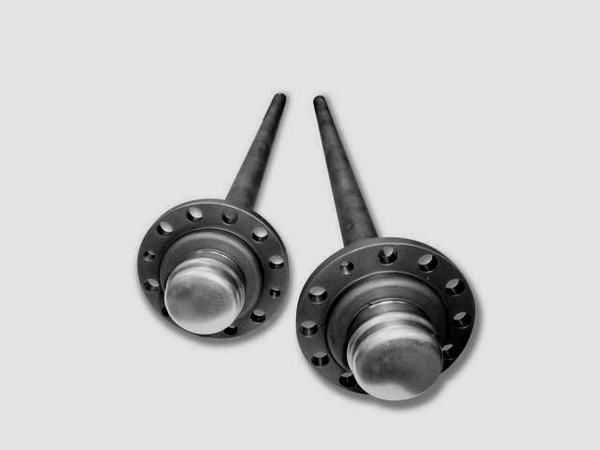

Лучше установить на уазовские мосты усиленные полуоси

Мост непростая конструкция, поломка которой дает сбой всей системы автомобиля. Главные неисправности заднего и переднего моста.

1. Дефект зубьев главной пары.
2. Дефект полуосей.
3. Протечка масла.
4. Дефект подшипников.
5. Износ шайб.

По каким причинам возникают эти неисправности? Если автомобиль оборудован задним приводом и здесь подключен передний мост, то бешеные скачки по ухабистым дорогам приведут к катастрофическим последствиям. Первой выходит из строя трансмиссия, следом все остальное. Если вы часто используете трансмиссионное масло без учета сезона, то не ждите от машины хорошей работы.

Как на УАЗе включить передний мост и пониженую

Машина УАЗ

452д но разницы нету на каком
Уазе включать мост
везде одинаково что на 469 что на буханках и голова.

В случае возникновения осевых щелей в подшипниках происходят всевозможные сбои, поэтому очень важно время от времени проводить осмотр всех деталей автомобиля на выявление неполадок. Если в шинах часто меняется давление, то их долгая работа приведет к разрушению деталей

Дефект вала, крестовин и подшипника подвески также ведет к неполадкам.

Главной причиной большинства проблем является износ комплектующих или их плохое качество. Сильные перегрузки не отразятся на работе деталей положительным образом, все-таки берегите свой автомобиль. Недостаточное количество смазки для деталей еще одна причина возникновения неисправностей. К неприятным последствиям приведет и неграмотная регулировка подшипников переднего моста.

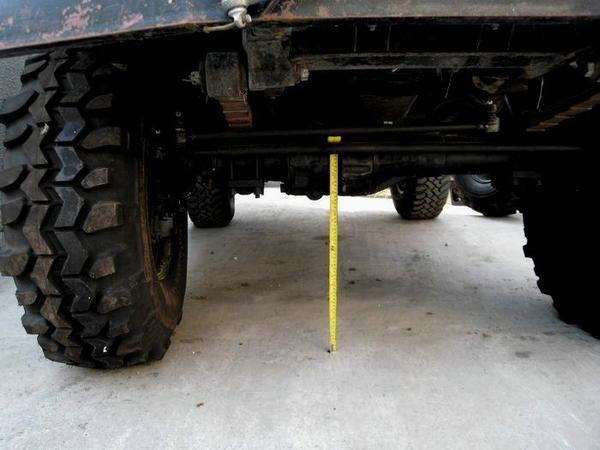

Мосты от МТЗ значительно увеличивают колесный просвет

Тюнинг это хорошее дело, но только если он проводится у настоящих профессионалов. Но довольно часто недобросовестные спецы допускают грубейшие ошибки, в результате чего ход и габариты карданного вала совершенно не совпадают с нужными параметрами. Итог серьезная поломка и необходимость почти что капитального ремонта.

Симптомы неисправности конструкции.

1. Передний мост на УАЗ, как и задний, начинает издавать характерный звук.
2. Автомобиль сначала почти что незаметно, а затем все больше начинает терять управляемость.
3. Водитель замечает, что расход горючего стал выше, чем прежде.
4. Детали мотора и трансмиссии довольно быстро изнашиваются.
5. Клин во время движения. Отметим, что это худший из симптомов. Это означает, что возник зазор между подшипниками, что грозит серьезнейшими проблемами. Клин сопровождается шумом, треском. В данном случае необходим срочный ремонт.

Чтобы предотвратить неисправности, необходима своевременная регулировка заднего моста УАЗ, да и переднего тоже.

Схема подключения

Вал 11 вращается в роликовом подшипнике, который установлен в крышке картера колесного редуктора, и бронзовой втулке, расположенной внутри цапфы 18. На конце вала 11 имеется механизм, отключающий передние колеса машины. Устройство состоит из подвижных муфт 14 и 15. Они расположены на шлицах вала и болта 17 и 16 с пружиной и шариком.

Данные подвижные муфты своими наружными шлицами соединяются с внутренними шлицами ведущих фланцев 13 и 14, которые болтами прикручены к ступицам колес. С целью уменьшения износа металлических поверхностей деталей переднего моста автомобиля УАЗ 469, а также для экономии горючего при поездках машиной в условиях автодорог с твердым покрытием, одновременно с отключением переднего ведущего моста рекомендуется выключать также и ступицы передних колес.

Чтобы осуществить подобное выключение, необходимо снять защитные колпаки 16 и 18. Далее следует выкрутить болты 16 и 17 из отверстия вала 11. Поставить муфту в такое положение, чтобы сигнальная кольцевая канавка «а» на ее плоскости оказалась в одной плоскости с торцом фланца. Когда муфта установлена в требуемое положение, защитные колпаки необходимо завернуть.

Вкручиванием болтов 16 и 17 необходимо включить колеса. Болты следует надежно затянуть. Отключение и включение должны осуществляться на двух колесах переднего ведущего моста одновременно. Не допускается включение переднего моста при отключенных колесах!

Схема подключения переднего моста УАЗ буханка

Некоторые автовладельцы задаются вопросом, как включается передний мост на УАЗ буханка? Включение переднего моста осуществляется двумя способами:

1. Рычагом, установленным в кабине. Рычаг управляет раздаточной коробкой. При включении переднего моста УАЗ буханка при помощи рычага, установленного в салоне, крутящий момент от раздаточной коробки передается по карданному валу к ведущей оси.
2. При помощи муфт установленных в колесных механизмах. Существует возможность отсоединить ступицу ведущего моста от полуоси. Включение и выключение переднего моста УАЗ буханка при помощи муфт позволяет снизить нагрузку на редуктор при движении по твердому покрытию.

ВАЖНО: после отключения муфт, расположенных в колесных механизмах, подключение полного привода рычагом из салона будет невозможным.

Для включения муфты необходимо снять защитную крышку ступицы ведущей оси. При помощи шестигранника закрутить колпак муфты до упора. Шлицы полуоси войдут в зацепление, и ступица будет подключена к редуктору. Для отключения муфты необходимо выполнить процедуру в обратном порядке.

Подключать полный привод рычагом, установленным в салоне, необходимо следующим образом:

• Выключить муфту сцепления;
• Установить рычаг коробки переключения передач нейтральное положение;
• Перевести рычаг управления в крайнее переднее положение;
• После выполнения действий полный привод будет включён. Выключать полный привод необходимо путем перевода рычага в крайнее заднее положение.

ВНИМАНИЕ: Перед тем, как отключить или включить передний мост на УАЗ буханка необходимо выключить муфту сцепления. Для этого выжать педаль сцепления, расположенную в салоне.

Техническое обслуживание

ТО позволяет поддерживать передний ведущий мост транспортного средства в рабочем состоянии. Благодаря обслуживанию, снижается интенсивность износа деталей и узлов. Важно то, что при его выполнении предупреждается возникновение неисправностей, они выявляются на ранних стадиях для своевременной ликвидации.

Виды ТО:

• ежедневное – ЕО;
• первое – ТО-1;
• второе – ТО-2;
• сезонное – СО.

Периодичность проведения ТО-1 и ТО-2 регламентируется ГОСТ 21624-81.
