Неисправности электрооборудования автомобиля встречаются весьма часто и занимают одно из лидирующих мест в списке поломок. Их можно условно поделить на неисправности источников тока (аккумуляторов, генераторов) и неисправности потребителей (оптика, зажигание, климат и т.д.). Основными источниками электропитания автомобиля являются аккумуляторные батареи и генераторы. Неисправность каждого из них ведет к общей неисправности автомобиля и эксплуатации его в ненормальных режимах, а то и вовсе — к обездвиживанию автомобиля.

В электрооборудовании автомобиля аккумулятор и генератор работают в неразрывном тандеме. Если выйдет из строя одно — через некоторое время выйдет из строя и другое. Например, разрушившийся аккумулятор приводит к увеличению зарядного тока генератора. А это влечет за собой неисправность выпрямителя (диодного моста). В свою очередь, при неисправности регулятора напряжения, поступающего от генератора, может увеличиться зарядный ток, что неизбежно приведет к систематической перезарядке батареи, «выкипанию» электролита и скорому разрушению.

Распространенные неисправности аккумуляторной батареи:

• короткое замыкание электродов/пластин батареи;
• механическое или химическое повреждение пластин аккумулятора;
• нарушение герметичности банок аккумуляторов — трещины корпуса аккумулятора в результате ударов или неправильной установки;
• химическое окисление выводных клемм аккумулятора.Основными причинами указанных неисправностей являются:
• грубые нарушения правил эксплуатации;
• истечение срока службы изделия;
• различные производственные дефекты.

Безусловно, конструкция генератора сложнее аккумуляторной батареи. Вполне резонно, что и неисправностей генератора в разы больше, и диагностика их значительно сложнее.
Автомобилисту очень полезно знать основные причины неисправностей генератора, способы их устранения, а также профилактические меры по предотвращению поломок.

Все генераторы подразделяются на генераторы переменного и постоянного тока. Современный легковой транспорт оснащается генераторами переменного тока с встроенным диодным мостом (выпрямителем). Последний необходим для преобразования тока в постоянный, на котором работают электропотребители автомобиля. Выпрямитель, как правило, находится в крышке или корпусе генератора и представляет с последним одно целое.

Все электроприборы автомобиля рассчитаны на строго определенный диапазон рабочих токов по напряжению. Как правило, рабочие напряжения — в диапазоне 13,8–14,7 В. Ввиду того, что генератор «привязан» ремнем к коленчатому валу двигателя, от разных оборотов и скорости движения автомобиля, он будет работать по-разному. Именно для сглаживания и регулирования выдаваемого тока предназначен реле-регулятор напряжения, играющего роль стабилизатора и предотвращающего как скачки, так и провалы рабочего напряжения. Современные генераторы снабжены встроенными интегральными регуляторами напряжения, в просторечье именуемые «шоколадкой» или «таблеткой».

Уже понятно, что любой генератор это достаточно сложный агрегат, чрезвычайно важный для любого автомобиля.

Как проверить генератор не устанавливая его на автомобиль

Как проверить генератор мультиметром

Напряжение генератора автомобиля, норма на холостом ходу и под нагрузкой

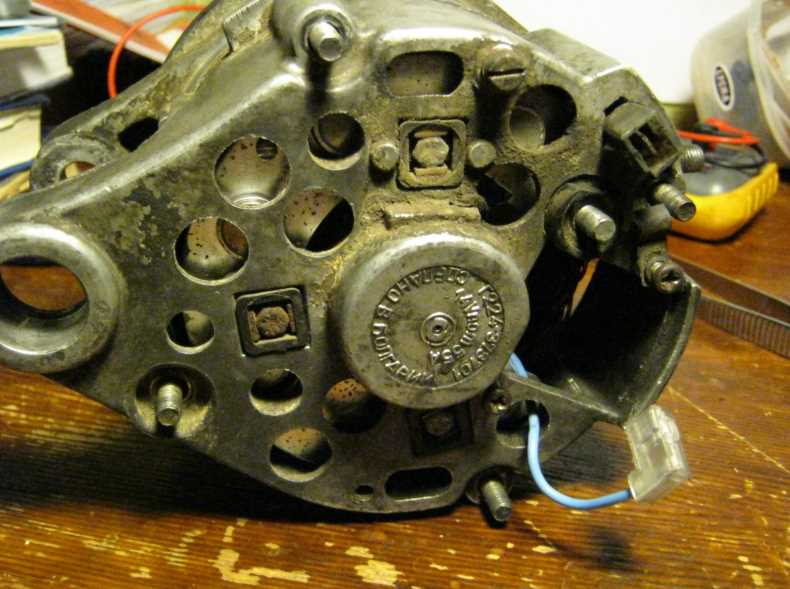

Диодный мост генератора можно проверить мультиметром, но также можно также воспользоваться стендом, которым проверяли регулятор.

Но перед этим, прежде всего, не снимая выпрямительный мост с генератора, подсоедините красный провод тестера к клемме 30 генератора, а чёрный провод — к корпусу. Режим работы тестера выставьте на прозвонку (иконка диода). Если его нет, то ставьте на 1−2 кОм. Мультиметр должен показывать бесконечность. Если показания другие, диодный мост неисправен.

Затем проверьте выпрямители тока на пробой. Положительный (красный) щуп оставьте на клемме 30, отрицательным коснитесь болтов крепления моста по очереди. Дисплей мультиметра во всех случаях должен выдавать бесконечность, любые другие означают пробой.

Далее положительный щуп подсоедините к болтам крепления моста, а отрицательный к корпусу генератора. В этом случае тестер также должен выдавать бесконечность.

Очень простая Проверка Статора Генератора Автомобиля.

Но на практике такой проверки чаще всего бывает недостаточно. В большинстве случаев требуется более детально прозвонить генератор.

Тщательная прозвонка

Для этого открутите крепёжные болты выпрямительного блока, отсоедините медные провода обмотки статора и снимите диодный мост с генератора. Теперь можно проверить индивидуально каждый полупроводник. Перед проверкой желательно промыть стабилизатор проточной водой, используя щётку средней жёсткости, а затем тщательно высушить. Для быстрой сушки вполне подойдёт фен для волос.

Один из щупов тестера закрепите на диодной пластине, второй подсоедините к центральному выводу каждого диода, закреплённого на этой пластине. Затем поменяйте щупы местами. В одном случае мультиметр должен показать бесконечность, в другом — номинальное сопротивление, равное примерно 570−590 Ом. Выпрямители считаются неисправными, если:

• В первом и втором замере (когда сменили полярность) показания мультиметра одинаковы;
• Сопротивление диодов больше или меньше номинальных значений.

Со второй пластиной диодного моста произведите те же действия. Если обнаружена неисправность одного или нескольких диодов, проще будет заменить выпрямительный блок целиком. Правда, попадаются умельцы, которые меняют вышедшие из строя диоды по отдельности, но такая работа требует определённого навыка и сноровки.

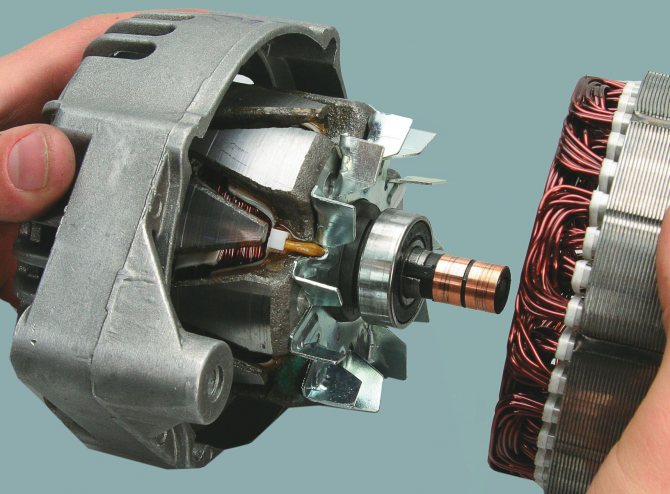

Проверка обмоток якоря и статора

При дальнейшей проверке требуется полностью разобрать генератор. В первую очередь визуально проверьте якорь. Кольца щёток не должны иметь почернений, сколов и износа беговых дорожек. Почернения и небольшой износ можно зачистить наждачной шкуркой-нулевкой. Кольца, имеющие глубокие канавки, нужно заменить или — если позволяет толщина колец — проточить на токарном станке.

Обмотка якоря не должна явно пахнуть гарью. Цвет обмотки должен быть однородным, не иметь повреждений и разрывов. Для проверки обмотки якоря на обрыв понадобится мультиметр. Выставьте режим работы на прозвонку или замер сопротивления и подсоедините щупы к щёточным кольцам. Сопротивление обмотки должно быть в пределах 3−5 Ом. Затем один щуп оставьте на кольце, другой соедините с корпусом. Дисплей мультиметра должен показать бесконечность.

Статор генератора диагностируется после извлечения из корпуса. В первую очередь проведите визуальный осмотр. Не должно быть видимых повреждений проволоки и её изоляции. Затем провод тестера соедините с корпусом статора. Вторым проводом коснитесь выводов по очереди. Их всего три. Тестер должен быть в режиме прозвонки. Если на дисплее бесконечность, то это говорит об исправности статора.

Дальнейшая проверка состоит в диагностике обмоток. Сопротивление всех трёх обмоток должно быть одинаковым.

Перед сборкой генератора нужно проверить и при необходимости заменить подшипники. При проворачивании они не должны подклинивать или издавать скрипящий звук. Это говорит о том, что они сильно изношены и вскоре они выйдут из строя. Поэтому их лучше сразу заменить.

Виды неисправностей генератора

Ввиду того, что любой генератор — это электромеханическое устройство, соответственно и разновидностей неисправностей будет две — механические и электрические.

К первым относятся разрушение креплений, корпуса, нарушение работы подшипников, прижимных пружин, ременного привода и другие, не связанные с электрической частью поломки.

К электрическим неисправностям относятся обрывы обмоток, неисправности диодного моста, выгорание/износ щеток, межвитковые замыкания, пробои, биения ротора, неисправности реле-регулятора.

Нередко симптомы, указывающие на характерные неисправного генератора, могут появиться и вследствие совершенно других неполадок. Как пример — плохой контакт в гнезде предохранителя цепи обмотки возбуждения генератора покажет на неисправность генератора. Тоже подозрение может возникнуть из-за обгоревших контактов в корпусе замка зажигания. Так же, постоянное горение лампы-сигнализатора неисправности генератора может быть вызвано поломкой реле, мигание этой лампы включающего может свидетельствовать о неисправности генератора.

Основные признаки неисправности автогенератора:

• При работающем двигателе мигает (или непрерывно горит) контрольная лампа разряда аккумулятора.
• Разрядка или перезаряд (выкипание) аккумуляторной батареи.
• Тусклый свет автомобильных фар, дребезжащий или тихий звуковой сигнал при работающем двигателе.
• Значительное изменение яркости фар при увеличении числа оборотов. Это может быть допустимо при увеличении оборотов (перегазовки) с режима холостого хода, но фары, загоревшись ярко, дальше яркость свою увеличивать не должны, оставаясь в одной интенсивности.
• Посторонние звуки (вой, писк) исходящие от генератора.

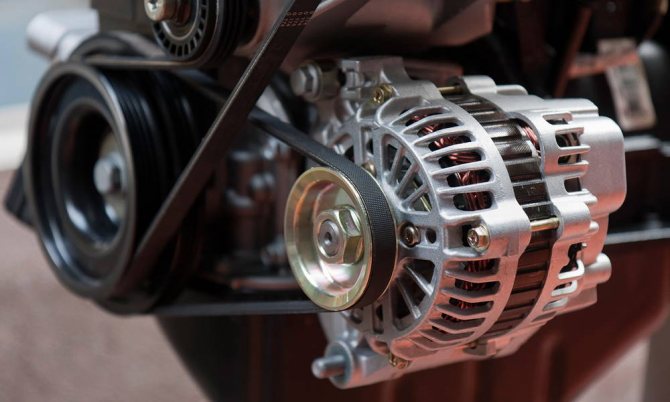

Необходимо регулярно контролировать натяжение и общее состояние ремня привода. При трещинах и расслоениях необходима немедленная замена.

Не горит лампа заряда, часть приборов не работает?

Самой частой причиной такой неисправности является перегоревший предохранитель

. В первую очередь, следует проверять именно его. Для определения какой из предохранителей относится к генератору, можно посмотреть схему на крышке монтажного блока.

Проблема с цепью питания

. Проверьте провода, идущие к монтажному блоку и от него. Делается это помощью замера сопротивления. Также проверьте на работоспособность сам блок. Иногда проблема возникает из-за отказа контактной группы в замке зажигания. При необходимости замените контактную группу и прочие поврежденные детали.

Рекомендуем: Что такое лазерный автомобильный противотуманный стоп сигнал

Ремкомплекты генератора

Чтобы устранить указанные неисправности генератора, понадобится провести ремонт. Начиная поиск ремкомплекта генератора в интернете, стоит приготовиться к разочарованию — предлагаемые комплекты, как правило, содержат шайбы, болты и гайки. А вернуть генератору работоспособность порой можно только заменой — щеток, диодного моста, регулятора… Поэтому храбрец, решившийся на ремонт, составляет индивидуальный ремкомплект из тех деталей, которые подходят к его генератору. Выглядит это примерно так, как показывают таблице ниже, на примере пары генераторов для ВАЗ 2110 и Форд Фокус 2.

Генератор ВАЗ 2110 — КЗАТЭ 9402.3701-03 на 80 А. Применяется на ВАЗ 2110-2112 и их модификациях после 05.2004 г., а также на ВАЗ-2170 Лада-Приора и модификациях

Генератор Рено Логан — Bosch 0 986 041 850 на 98 А. Применяется на Renault: Megane, Scenic, Laguna, Sandero, Clio, Grand Scenic, Kangoo, а также Dacia: Logan.

Диагностика неисправностей

На современных автомобилях использование «дедовского» способа диагностики путем скидывания с клеммы аккумулятора может привести и к серьезной поломке множества электронных систем автомобиля. Значительные перепады напряжения бортовой сети автомобиля способны вывести из строя почти всю бортовую электронику. Именно поэтому современные генераторы всегда проверяются только путем замера напряжения в сети или диагностики самого снятого узла на специальном стенде. Сначала производится замер напряжения на клеммах аккумулятора, пускается двигатель и снимаются показания уже при работающем моторе. До запуска напряжение должно быть около 12 В, после запуска — от 13,8 до 14,7 В. Отклонение в большую сторону свидетельствует, что идет «перезаряд», что подразумевает неисправность реле-регулятора, в меньшую — что ток не поступает. Отсутствие тока подзарядке свидетельствует о неисправности генератора или цепей.

СИМПТОМЫ

Подобная неисправность ведет лишь к одному последствию – падению напряжения зарядки генератора. На исправном автомобиле генератор должен выдавать не менее 14 вольт, но о критическом износе щеток вы можете узнать лишь после того, как на щитке приборной панели загорится лампочка критического уровня зарядки АКБ. Говорит это о том, что питание бортовой сети автомобиля происходит от аккумулятора, а не от генератора. Косвенным признаком износа может быть трудный запуск двигателя после простоя. Ситуация характерна для морозного времени года, когда увеличивается величина саморазряда АКБ. Изношенные щетки генератора приводят к снижению уровня зарядки. Запуски холодного двигателя, частые поездки на короткие дистанции с множеством включенных потребителей (печка, фары, дворники, обогрев зеркал и т.д.) приводят к тому, что генератор с изношенными щетками не успевает подзарядить АКБ.

Причины поломок

Распространенные причины неисправностей генератора – это банальный износ и коррозия. Почти все механические неисправности, будь-то износ щеток или развалившиеся подшипники — следствие долгой эксплуатации. Современные генераторы оснащаются закрытыми (необслуживаемыми) подшипниками, которые просто подлежат замене по истечении определенного срока или пробега автомобиля. То же относится и к электрической части — часто узлы подлежат замене целиком.

Также причинами могут быть:

• низкое качество изготовления комплектующих;
• нарушение правил эксплуатации или работа вне пределов нормальных режимов;
• внешние факторы (соль, жидкости, высокая температура, дорожная «химия», грязь).

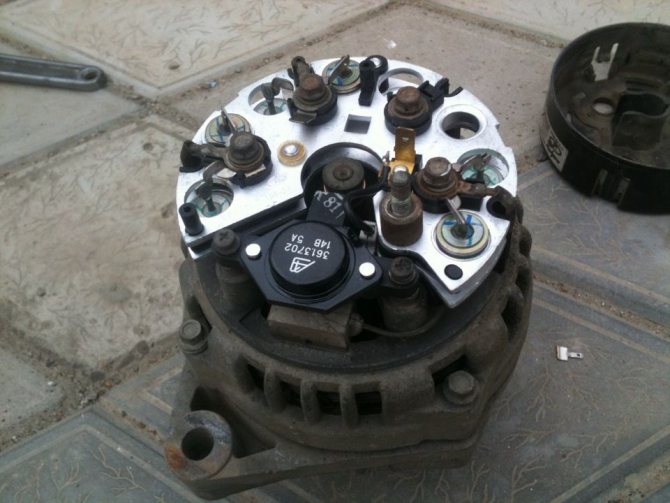

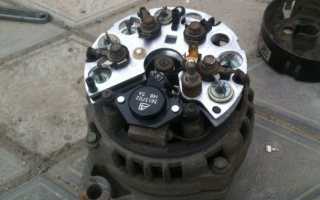

Диагностика диодного моста

Как проверить диодный мост генератора? Для этого переключите мультиметр в «звуковой» режим. Затем замкните контакты зонда и слушайте устройство. Последний должен издавать характерный скрип. Обратите внимание, что мост состоит из 6 светодиодов, половина из которых предназначена для «плюса», а другая половина — для «минуса». Каждую из них следует проверять в обоих направлениях. При этом звуковой сигнал должен быть слышен только в одном из них. Если диод «скрипит» в обе стороны, скорее всего, он пробити подлежит замене. Однако водители рекомендуют в этом случае заменить весь мост. На этом вопрос, как проверить диодный мост генератора, можно считать закрытым. Однако это не означает, что диагноз поставлен. На очереди статор генератора. Эта деталь представляет собой металлический цилиндр со специальной обмоткой внутри. Как проверить этот пункт? Для этого отсоедините от моста провода статора и проверьте состояние обмотки. Обмотка не должна иметь механических повреждений, ожогов и других деформаций. Затем переведите мультиметр в режим измерения сопротивления и убедитесь, что обмотка не повреждена. Как это сделать?

В этом случае мы измеряем сопротивление между любым из проводников обмотки и самим корпусом статора. Полученные числа должны быть большими. В идеале они уходят в бесконечность. Однако если прибор показал сопротивление менее 50 кОм, скорее всего, вышел из строя генератор.

Самостоятельная проверка генератора

Самый простой способ — проверить предохранитель. Если он исправен, осматривается генератор и его расположение. Проверяется свободное вращение ротора, целость ремня, проводов, корпуса. Если ничего подозрений не вызвало, проверяются щетки и контактные кольца. В процессе работы щетки неизбежно изнашиваются, их может заклинить, перекосить, а канавки токосъёмных колец забиться графитовой пылью. Явный признак этого — избыточное искрение.

Нередки случаи полного износа или поломки, как подшипников, так и поломка статора.

Самая распространенная механическая проблема генератора – износ подшипников. Признак данной неисправности — вой или свист при работе агрегата. Конечно, подшипники нужно немедленно заменить или попытаться восстановить чисткой и смазкой. Ослабление натяжения приводного ремня также может быть причиной слабой работы генератора. Одним из признаков может быть высокий по тону свист из-под капота, когда автомобиль газует или разгоняется.

Для проверки обмотки возбуждения ротора на короткозамкнутые витки или обрывы, нужно подключить мультиметр, переключенный в режим измерения сопротивления, к обоим контактным кольцам генератора. Нормальное сопротивление — от 1,8 до 5 Ом. Показания ниже свидетельствует о наличии короткого замыкания в витках; выше – прямой обрыв обмотки.

Для проверки обмотки статора на «пробой на массу», их нужно отсоединить от выпрямительного блока. При показаниях сопротивления, выдаваемых мультиметром, имеющих бесконечно большое значение можно не сомневаться в отсутствии контакта статорных обмоток с корпусом («массой»).

Для проверки диодов в блоке выпрямителя используется мультиметр (после полного отсоединения от обмоток статора). Режим проверки — «проверка диодов». Плюсовой щуп подсоединяется к плюсу или минусу выпрямителя, а минусовой – к выводу фазы. После этого щупы меняют местами. Если при этом значения показаний мультиметра сильно отличаются от предыдущих — диод исправен, если не отличаются — неисправен. Еще одним признаком, свидетельствующим о скорой „кончине“ диодного моста генератора — окисление контактов, а причина этого – перегрев радиатора.

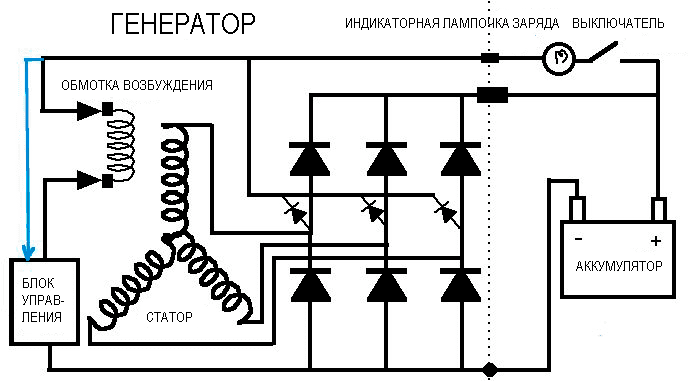

Принцип работы

При включении зажигания электроток от аккумулятора через щетки и токосъемные кольца подается на обмотку ротора и наводит электромагнитное поле. После вращения коленвала силового агрегата начинает проворачиваться ротор автогенератора. Благодаря пересечению электромагнитным полем витков обмотки статора, на клеммах индуцируется переменное напряжение. Когда частота вращения ротора достигает определенного значения автогенератор самовозбуждается (питание возбуждаемой обмотки от клеммы генератора).

Пройдя через выпрямитель и регулятор, переменное напряжение приобретает требуемое для работы электрооборудования автомобиля значение. Если нагрузка превышает мощность автогенератора, то в электросистему подключается аккумуляторная батарея. Работоспособность агрегата сигнализируется на щитке приборов специальной лампочкой «контроль заряда».

Типичные неисправности

В исправном состоянии автогенератор характеризуется номинальным напряжением 12/24 В (в зависимости от типа электрооборудования автомобиля), электротоком и частотой вращения и КПД. В процессе эксплуатации автовладельцы сталкиваются с электрическими и механическими поломками источника тока. Наиболее часто возникают следующие дефекты:

• обрыв или короткое замыкание обмотки;
• замыкание или повреждение роторной обмотки возбуждения;
• износ, подгорание или загрязнение контактных колец;
• повреждение графитовых щеток или держателей;
• перегорание выпрямителя или регулятора напряжения;
• разрушение подшипников, на которых установлен вал ротора;
• окисление или обрыв клемм, а также проводов;
• образование трещины на корпусе, повреждение элементов крепления;
• чрезмерный износ шкива и пр.

Причины поломок

Сбои автогенератора водитель может определить по миганию или постоянному горению контрольной лампочки на панели приборов. Также на проблемы в работе источника тока указывают следующие признаки: снижение яркости головного света, недозарядка или перезарядка АКБ, неустойчивая работа мотора на холостых оборотах, свист приводного ремня при движении автомобиля, посторонние звуки из капотного пространства.

Генератор автомобиля рассчитан на продолжительную эксплуатацию без ухудшения своих параметров. Работоспособность и ресурс исправной работы агрегата зависит от технического состояния аккумулятора, а также системы электрооборудования и всех подключенных потребителей тока. Причины поломки агрегата:

1. при короткозамкнутом АКБ резко возрастает сила зарядного тока, приводящая к перегоранию выпрямителя и регулятора напряжения;
2. неправильная регулировка степени натяжения ремня приводит к его проскальзыванию, в результате генератор не обеспечивает нормированных эксплуатационных показателей;
3. попадание на обмотки технических жидкостей при обслуживании авто, а также влаги с дорожного покрытия, вызывающей коррозию и окисление контактов;
4. случайные механические воздействия при выполнении работ в подкапотном пространстве;
5. длительный срок эксплуатации вызывает естественный износ комплектующих и приводного ремня.

Эксплуатация транспортного средства с неисправным источником тока приведет к быстрой глубокой разрядке аккумулятора и поломке потребителей, подключенных к электрооборудованию. При обнаружении первых симптомов, указывающих на проблемы с автогенератором, необходимо предоставить автомобиль специалистам для проведения диагностики и точного определения причин возникновения дефекта. Для решения проблемы требуется специальный инструмент и качественное оборудование. Если сломался генератор в машине, признаки (симптомы) проверят и квалифицированно устранят причины поломок специалисты автосервиса Бендикс Шоп.

Возврат к списку

Ремонт и устранение неисправностей

Все механические неполадки устраняются путем замены неисправных узлов и деталей (щеток, ремня, подшипников и т.п.) на новые или исправные. На старых моделях генераторов зачастую требуется проточка контактных колец. Приводные ремни меняются вследствие износа, максимального растяжения или истечение срока эксплуатации. Поврежденные обмотки ротора или статора, их, в настоящее время, меняют на новые в сборе. Перемотка хоть и встречается среди услуг автомастеров, но все реже — это дорого и нецелесообразно.

А вот все электрические проблемы с генератором нужно решать вследствие проверки, как других элементов цепи (в частности АКБ), так и непосредственно его деталей и выходного напряжения. Одной из частых проблем, с которой приходится сталкиваться автовладельцам — это перезаряд, или же наоборот, низкое напряжение генератора. Устранить первую неисправность поможет проверка и замена регулятора напряжения либо диодного моста, а с выдачей низкого напряжения разобраться будет чуть сложнее. Причин, почему генератор выдает низкое напряжение, может быть несколько:

1. увеличение нагрузки на бортовую сеть потребителями;
2. пробой одного из диодов на диодном мосте;
3. выход из строя регулятора напряжения;
4. проскальзывание поликлинового ремня (вследствие слабого натяжения)
5. плохой контакт массового провода на генераторе;
6. короткое замыкание;
7. посаженный аккумулятор.

Признаки нестабильной работы или поломки генератора

Основные признаки неисправности главного источника питания автомобиля:

1. Мотор плохо запускается. Если генератор прекращает работать нормально, аккумуляторная батарея не получает электроэнергию для восстановления нормального напряжения. Оно должно быть в пределах 13,5 вольт. Без подзарядки, оно будит постоянно снижаться. Аккумулятор, со слабым напряжением, не сможет быстро прокручивать стартер. Следовательно, возникнут проблемы с пуском двигателя.

Важно! Аккумулятор, который постоянно разряжается, верный признак неисправности генератора.

1. Слабый или моргающий постоянно свет фар. Второй верный признак, мы можем получить при включенном свете фар. Это, так же, заметно по подсветке приборной панели и освещении салона. Свет будит значительно слабее, чем обычно, верный признак недостатка электроэнергии в бортовой системе автомобиля. Как известно, основной поставщики энергии в систему — генератор.
2. Горит или мерцает контрольная лампа, в виде аккумулятора на панели приборов. Работа этой контрольной лампы, возможна в случае питания энергосистемы автомобиля только от аккумулятора. Нужно принимать срочные меры.
3. Свист или запах горелой резины в моторном отсеке. Такой признак даёт знать о том, что ремень привода основного источника питания проскальзывают, следовательно, вал ротора вращается медленно, либо не вращается вообще. В этом случае потребители электроэнергии автомобиля испытывают дефицит электрической энергии.
4. Под капотом слышен скрежет и шуршание. По этому, шуму можно судить о выходе из строя подшипников вала ротора. В них увеличился зазор, появился люфт, при котором ротор касается статора. Отсюда следует, что электрическая энергия не вырабатывается в нужном количестве.

Существует верный способ подтвердить все причины неисправности. Достаточно на работающем двигателе отключить массу или снять минусовую клемму с аккумуляторной батареи. Если двигатель заглохнет или станет работать с перебоями, значит нужно срочно ремонтировать основной источник питания автомобиля.

“>
