Главный тормозной цилиндр Ваз 2107

Полностью исправная тормозная система автомобиля ВАЗ 2107 является ключевым элементом обеспечивающего безопасность передвижения на автомобиле, как пассажиров, так и водителя. По этому следует уделять ей повышенное внимание, и при появлении незначительных признаков неисправности — незамедлительно приступить к ремонту.

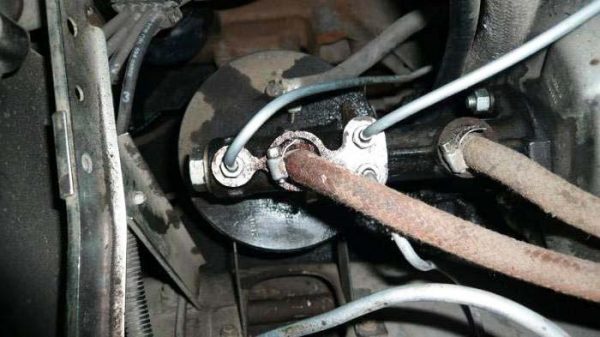

Главный тормозной цилиндр это один из основных элементов тормозной системы автомобиля. В основном у него может быть две неисправности. Первая это появление течи жидкости из главного тормозного, вторая в снижении эффективности тормозов, которую можно определить по провалам педали или ее “мягкости”. Обе эти неисправности можно устранить путем не очень сложного ремонта главного тормозного, этот ремонт состоит в том, что заменяются уплотнительные кольца и пыльник, но в некоторых случаях проблему может решить только замена цилиндра.

Замена тормозных цилиндров, порядок выполнения

Итак, прежде чем приступить к этой процедуре, сначала необходимо полностью снять суппорт с цилиндрами. После этого желательно смазать места посадки цилиндров проникающей смазкой. Затем берем ключ и отворачиваем тормозные соединительные трубки. Примерно все это выглядит, как я показал на картинке:

После этого берем отвертку и надавливаем на специальный металлический фиксатор, который находится в прорези суппорта с боковой стороны. Более детально можно посмотреть на него здесь:

И в тот момент, когда фиксатор нажали, легкими ударами молотка выбиваем тормозной цилиндр из посадочного места суппорта.

В данном случае мне не удалось выкрутить тормозные трубки, так как они годами не откручивались и были съедены ржавчиной. Поэтому я решил просто перекусить трубки плоскогубцами, после чего заменить их новыми.

Все готово. Замену производим в обратной последовательности. Цена новых тормозных цилиндров на ВАЗ 2106 составляет около 1500 рублей за комплект из двух штук вместе с суппортом.

Замена ремкомплекта главного тормозного цилиндра ВАЗ 2107

https://youtube.com/watch?v=ZLiWDHDdSdg

Замена тормозного цилиндра ВАЗ 2113

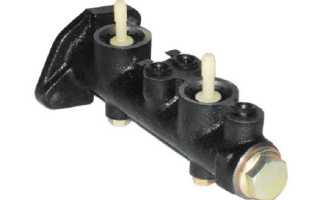

Как устроен главный тормозной цилиндр

Главный тормозной цилиндр — это самая основа тормозной системы. Он изменяет давление в тормозной системе при нажатии тормозной педали. Он создает повышенное давление тормозной жидкости, заставляя поршни цилиндров выдвигаться и прижимать колодки к барабанам и тормозным дискам.

В корпусе тормозного цилиндра находятся два поршня с уплотнительными кольцами, которые следуют друг за другом. Первый цилиндр приводится в действие тормозной педалью, второй двигается за счет движения первого. Пружины обеспечивают возврат поршней на место после отпускания тормозной педали.

Замена главного тормозного цилиндра

главный тормозной цилиндр

7.4.8 Проверка главного тормозного цилиндра

Проверка ограничительных клапанов

Для проверки ограничительных клапанов, связанных с ГГЦ, на автомобилях без антиблокировочной тормозной системы, воспользуйтесь двумя манометрами.

Эти клапаны ограничивают выходное давление ГТЦ на задние тормоза при достижении главным тормозным цилиндром предварительно определенного давления. На автомобилях с АБС гидравлический модулятор в сборе управляет гидравлическим давлением на задних и передних колесных цилиндрах.

При проверке ограничительных клапанов тормозной системы убедитесь, что давление в гидравлических трубках измеряется одновременно для пары колес, расположенных по диагонали (например, переднее левое и заднее правое).

Чтобы измерить давление, выполните следующие действия.

1. Снимите перепускной клапан и на один из задних тормозных цилиндров установите манометр.

2. Снимите перепускной клапан и установите другой манометр к линии тормоза диагонально противоположного колеса.

3. Быстро нажимая на педаль тормоза несколько раз, создайте давление. (Давление, считываемое на манометре, не регулируется и является действительным гидравлическим давлением тормозной системы.)

4. Увеличивайтедавлениедотехпор,пока не будут достигнуты проверочные величины, указанные в следующей таблице проверки ограничительных клапанов.

Двигатель 1.5SOHC	Справочная величина для градиента и давления включения на корпусе клапана	Входное давление, считываемое с манометра на передней оси	Выходное давление, считываемое с манометра на задней оси
0,3/30	4 500 кПа	3 450 + 200 кПа

Внимание: при повышении давления свыше 10000 кПа величина давления, считываемая с заднего манометра, будет неправильной.

5. Снимите манометры с проверяемого тормозного контура.

6. Переустановите перепускные клапаны и затяните моментом 6 Нм.

7. Повторите испытание на оставшихся контурах переднего и заднего тормозов.

8. Переустановите перепускные клапаны и затяните моментом 6 Нм.

automn.ru

Снятие и ремонт

Чтобы снять, отремонтировать и установить на место, понадобится минимум инструмента:

• ключ на 13;
• спец.ключ для тормозных трубок;
• плоская отвертка;
• ремкомплект главного тормозного цилиндра;
• емкость для тормозной жидкости;
• шприц;
• тормозная жидкость.

Чтобы не пролить тормозную жидкости из бачка, ее нужно перелить в подготовленную емкость с помощью шприца. Порядок действий по снятию цилиндра заключается в следующем:

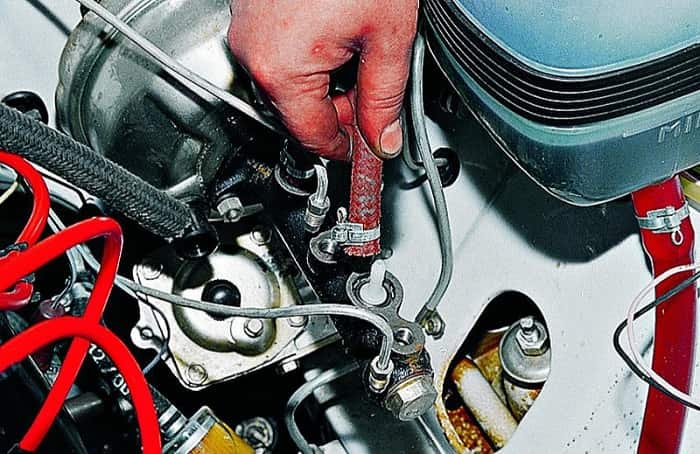

• ослабить хомуты резиновых шлангов на штуцерах тормозного цилиндра;
• снять шланги, идущие от бачка с тормозной жидкостью к штуцерам цилиндра;

• специальным ключом открутить три тормозных трубки;

Примечание: момент затяжки тормозных трубок очень большой, попытки их открутить при помощи обычного рожкового ключа могут привести к срыву граней.

• открутить гайки, крепящие главный тормозной цилиндр к вакуумному усилителю;
• снять тормозной цилиндр.

Теперь необходимо разобрать главный тормозной цилиндр и провести осмотр на предмет царапин или раковин, если они не обнаружены, если зеркало чистое, значит возможен ремонт, в противном случае — замена главного тормозного новым. На этом этапе не должно возникнуть никаких проблем – надо поочередно открутить стопорные винты, начиная от пробки. Когда будете выкручивать второй винт, придерживайте поршень, чтобы он не вылетел под действием пружины. Первый поршень выйдет сам, второй надо будет выбивать, постучите корпусом по деревяшке.

• снимите все уплотнительные кольца с поршней и тщательно протрите все детали — поршни, пружины, корпус;

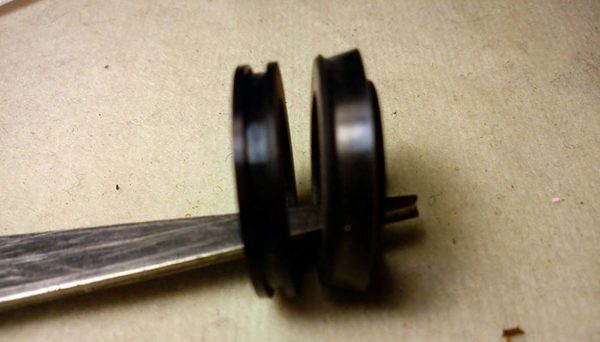

• замените резиновые уплотнители на поршнях;
• соберите детали главного цилиндра и затяните гайку-пробку.

Прикрутите его к корпусу вакуумника, подсоединяем трубки, шланги от бачка. Трубки следует закрутить не полностью, залейте в бачок тормозную жидкость и, как только она начнет вытекать из-под трубок, закрутите их до конца. После окончательной сборки, скорее всего, понадобится прокачка системы, для удаления воздуха из нее, при этом произойдет полная замена жидкости.

Проверяем места соединений и сам главный тормозной на отсутствия течи. Также необходимо проверить эффективность тормозов. Если все нормально, значит ваш автомобиль готов к дальнейшей эксплуатации.

Замена

Произвести замену детали своими руками не составит труда. Для этого нужно вооружиться следующим набором инструментов:

1. отверткой;
2. ключами на 10, 13;
3. 5 – кубовым шприцом или грушей;
4. тормозной жидкостью;
5. хомутами.

Если при разборке вы обнаружили, что старые резиновые шланги стали твердыми, рекомендуется заменить их новыми.

1. Снимаем ремень с расширительного бачка и убираем в сторону.
2. Посредством ключа на десять выкручиваем крепления бачка с тормозухой и открываем крышку.
3. Сливаем в емкость тормозную жидкость.
4. Во избежание попадания тормозной жидкости в отсек мотора, необходимо подстелить под цилиндр кусок плотного материала.
5. Ослабляем хомуты на шлангах, отходящие от бачка и снимаем их.
6. Отсоединяем три тормозные трубки и отодвигаем их немного.
7. Выкручиваем две гайки, крепящие к усилителю цилиндр, используя при этом ключ на 13.
8. Снимаем главный тормозной цилиндр.



9. Очищаем посадочное место запчасти от грязи и остатков тормозной жидкости.
10. Переходим к новому элементу. Извлекаем защитную пломбу и устанавливаем туда сальник.
11. Вставляем на место новый цилиндр и затягиваем гайки.
12. Снимаем заглушки и используя шприц, впрыскиваем тормозную жидкость в полость цилиндра до полного заполнения.
13. Производим сборку остальных элементов.

Завершающим этапом ремонтных работ станет прокачка тормозной системы автомобиля.

Замена ГТЦ на ВАЗ классика (2101 — 2107) + запуск двигателя на новых свечах А17ДВ — 10

Устройство и ремонт главного тормозного цилиндра на автомобиле ВАЗ 2107

Для замедления и полной остановки автомобиля ВАЗ 2107 используются традиционные жидкостные тормоза, спереди — дисковые, на задних колёсах — барабанные. Основной элемент, отвечающий за надёжную работу системы и своевременный отклик на нажатие педали, — главный тормозной цилиндр (сокращённо — ГТЦ). Общий ресурс агрегата составляет 100–150 тыс. км, но отдельные детали изнашиваются через 20–50 тыс. км пробега. Диагностировать неисправность и произвести ремонт владелец «семёрки» может самостоятельно.

Устройство и принцип действия агрегата

На первый взгляд, конструкция главного цилиндра кажется сложной, поскольку состоит из множества мелких деталей. Разобраться в устройстве поможет схема и перечень этих элементов (позиции на картинке и в списке совпадают):

1. Литой металлический корпус на 2 рабочих камеры.
2. Шайба — фиксатор перепускного штуцера.
3. Сбросной штуцер, соединяющийся шлангом с расширительным бачком.
4. Уплотнительная прокладка штуцера.
5. Шайба ограничительного винта.
6. Винт — ограничитель движения поршня.
7. Пружина возвратная.
8. Опорная чашка.
9. Пружинка компенсационная.
10. Кольцо, уплотняющее зазор между поршнем и корпусом, — 4 шт.
11. Кольцо распорное.
12. Поршень, обслуживающий контур задних колёс;
13. Промежуточная шайба.
14. Поршень, работающий на 2 контура передних колёс.

Поскольку в корпусе ГТЦ предусмотрено 2 камеры, на каждой установлен отдельный перепускной штуцер (поз. 3) и ограничительный винт (поз. 6).

С одного торца корпус цилиндра закрыт металлической заглушкой, на втором сделан присоединительный фланец. Вверху каждой камеры предусмотрены каналы для подключения трубок системы (прикручиваются на резьбе) и сброса жидкости в расширительную ёмкость через штуцеры и патрубки. В канавках поршней установлены уплотняющие манжеты (поз. 10).

Алгоритм работы ГТЦ выглядит так:

1. Изначально возвратные пружины удерживают поршни возле передних стенок камер. Причём распорные кольца упираются в ограничительные винты, жидкость из бачка заполняет камеры через открытые каналы.
2. Водитель давит педаль тормоза и выбирает свободный ход (3—6 мм), толкатель перемещает первый поршень, манжета закрывает канал расширительной ёмкости.
3. Начинается рабочий ход — передний поршень выдавливает жидкость в трубки и заставляет двигаться второй поршень. Напор жидкости во всех трубках возрастает одинаково, одновременно срабатывают тормозные колодки передних и задних колёс.

Когда автолюбитель отпускает педаль, пружины откидывают поршни в исходное положение. Если давление в системе поднимется выше нормы, часть жидкости уйдёт по каналам в бачок.

Рост давления до критической отметки нередко возникает по причине закипания жидкости. Будучи в поездке, мой знакомец добавил в расширительный бачок «семёрки» контрафактную DOT 4, которая впоследствии закипела. Результат — частичный отказ тормозов и срочный ремонт.

Видео: иллюстрация работы основного гидроцилиндра

↑ Устройство главного цилиндра гидравлического привода тормозов

1 — пробка; 2 — корпус цилиндра; 3 — поршень привода задних тормозов; 4 — шайба; 5 — поршень привода передних тормозов; 6 — уплотнительное кольцо; 7 — стопорные винты; 8 — возвратные пружины поршней; 9 — тарелка пружины; 10 — прижимная пружина уплотнительного кольца; 11 — распорное кольцо; 12 — впускное отверстие; А — компенсационное отверстие (зазоры между уплотнительным кольцом 6, распорным кольцом 11 и поршнем 5)

Какой цилиндр ставить в случае замены

Чтобы избежать проблем при эксплуатации, лучше отыскать оригинальный ГТЦ тольяттинского производства, каталожный номер 21013505008. Но поскольку семейство автомобилей ВАЗ 2107 давно не выпускается, найти указанную запчасть становится непросто, особенно в отдалённых регионах. Альтернатива — изделия других производителей, неплохо зарекомендовавших себя на российском рынке:

Судя по отзывам владельцев «семёрок» на тематических форумах, брак чаще всего попадается среди изделий бренда «Фенокс». Совет касательно покупки оригинальных запчастей: не приобретайте таковые на рынках и непроверенных магазинах, в подобных точках продаётся много подделок.

Бракованные запчасти попадались и во времена СССР. Помню случай из детства, когда отец взял меня перегонять из автосалона свои первые «Жигули». 200 км пути мы преодолевали всю ночь, поскольку на задних и передних колёсах самопроизвольно сжимались колодки, сильно грелись обода. Причину выяснили позже — брак заводского главного цилиндра, который бесплатно заменили на СТО по гарантии.

Неисправности и способы диагностики гидроцилиндра

Проверка тормозной системы в целом и ГТЦ в частности выполняется при появлении характерных признаков:

• на панели приборов загорелась красная лампа недостаточного уровня тормозной жидкости;
• свободный ход педали сильно увеличился либо она откровенно проваливается;
• для замедления машины приходится сильно давить педаль;
• неравномерное торможение — автомобиль уводит в сторону при резком нажатии;
• транспортное средство замедляется с трудом, педаль упирается в пол.

Простейший способ диагностировать проблемы гидроцилиндра — внимательно осмотреть его на предмет потёков. Обычно жидкость видна на корпусе вакуумного усилителя либо лонжероне под ГТЦ. Если расширительный бачок цел, нужно снимать и ремонтировать главный цилиндр.

Как быстро и точно выявить неисправность ГТЦ, не проверяя остальных элементов системы:

1. Ключом 10 мм поочерёдно выверните тормозные трубки всех контуров, вкручивая на их место заглушки — болты М8 х 1.
2. Снятые концы трубок тоже заглушите колпачками или деревянными клинышками.
3. Сядьте за руль и несколько раз надавите тормоз. Если гидроцилиндр исправен, через 2—3 качка камеры заполнятся жидкостью из бачка и педаль перестанет нажиматься.

На проблемном ГТЦ уплотнительные кольца (манжеты) станут перепускать жидкость обратно в бачок, провалы педали не прекратятся. Чтобы убедиться в поломке окончательно, открутите 2 фланцевые гайки цилиндра и отодвиньте его от вакуумного усилителя — из отверстия потечёт жидкость.

Случается, что раскисают манжеты второй камеры, кольца первой секции остаются работоспособными. Тогда в процессе диагностики педаль будет проваливаться медленнее. Помните, исправный ГТЦ не даст выжать педаль больше 3 раз и не позволит ей провалиться, поскольку жидкости некуда уходить из камер.

Принцип действия ГТЦ и его основные неполадки

Главный тормозной цилиндр ваз 2114 представляет собой устройство, преобразующее нажатие на педаль тормоза в повышенное давление внутри системы. Работает оно по вакуумному принципу, и требует полной герметичности тракта с тормозной жидкостью.

Снятый главный тормозной цилиндр ваз 2114

Любые нарушения этой герметичности и становятся причинами «пропадания» тормозов, а именно:

• попадание воздуха внутрь системы;
• появление трещин на магистрали и утечка тормозной жидкости;
• износ или нарушение целостности прокладок ГТЦ.

Проверить герметичность тормозной системы очень просто — нужно нажать на педаль тормоза при неработающем моторе, после чего, не отпуская ее, завести движок. Если сразу после этого педаль «провалится», значит магистраль полностью герметична и тормоза исправны.

Расположение главного тормозного цилиндра ваз 2114

Инструкция по ремонту и замене

Неполадки главного гидроцилиндра устраняются двумя путями:

1. Разборка, чистка агрегата и установка новых уплотнителей из ремкомплекта.
2. Замена ГТЦ.

Как правило, владельцы «Жигулей» избирают второй путь. Причины — низкое качество новых манжет и выработка внутренних стенок цилиндра, отчего неисправность повторяется через 2—3 недели после замены колец. Вероятность отказа ГТЦ с деталями из ремонтного комплекта составляет примерно 50%, в остальных случаях ремонт заканчивается успешно.

На своём автомобиле ВАЗ 2106, где стоит идентичный гидроцилиндр, я неоднократно пытался поменять манжеты с целью экономии. Результат неутешительный — в первый раз педаль провалилась через 3 недели, во второй — спустя 4 месяца. Если приплюсовать потери жидкости и затраченное время, выйдет полноценная замена ГТЦ.

Инструменты и приспособления

Чтобы снять основной гидроцилиндр в собственном гараже, понадобится обычный набор инструмента:

• рожковые и накидные ключи размером 10—13 и 22 мм;
• небольшая отвёртка с плоским концом;
• пассатижи для стопорных колец;
• шприц либо медицинская груша;
• много ветоши.

Рекомендуется заранее подготовить заглушки для трубок тормозной системы — после отсоединения из них неизбежно потечёт жидкость. Ветошь стоит подложить снизу ГТЦ, поскольку небольшая часть содержимого все равно прольётся.

В качестве простейшей заглушки используйте аккуратный деревянный клинышек диаметром 6 мм с заострённым концом.

За ремонтом тормозной системы всегда следует прокачка, для которой нужно подготовить соответствующие приспособления:

• накидной ключ, подходящий к штуцерам рабочих цилиндров (7 или 8 мм);
• запас жидкости подходящей марки;
• инструменты для снятия колёс — домкрат, баллонный ключ;
• бутылка и прозрачная пластиковая трубка, надевающаяся на штуцеры РЦ.

Если планируется замена уплотнителей, ремкомплект следует подбирать по бренду самого ГТЦ. Например, манжеты производителя Fenox не подойдут к главному цилиндру фирмы ATE, поскольку отличаются формой. Чтобы не ошибиться, берите детали одного производителя. Для ремонта оригинального агрегата приобретайте комплект резинотехнических изделий балаковского завода.

Демонтаж и установка ГТЦ

Снятие гидроцилиндра ведётся в такой последовательности:

С помощью шприца или груши максимально опорожните расширительную ёмкость. Ослабив хомуты, отсоедините патрубки от штуцеров ГТЦ, направьте их в обрезанную пластиковую бутылку.

Не бойтесь перепутать металлические трубки местами, магистраль заднего контура заметно отстоит от двух передних.

Если производится замена гидроцилиндра, отложите старую деталь и наденьте на шпильки новую. Выполняйте сборку в обратном порядке, муфты трубок затягивайте аккуратно, дабы не сорвать резьбу. Дойдя до заполнения ГТЦ, действуйте в таком порядке:

1. Залейте в бачок свежую жидкость до максимального уровня, крышку не надевайте.
2. Поочерёдно ослабьте муфты магистралей, позволяя жидкости вытеснить воздух. Следите за уровнем в ёмкости.

Если ранее в систему не попал воздух, а заглушки не дали жидкости вытечь из трубок, прокачки главного цилиндра вполне достаточно. В противном случае выгоняйте воздушные пузыри из каждого контура, как описывается ниже.

Помогая знакомому прокачивать новый гидроцилиндр на «семёрке», я умудрился перетянуть муфту заднего контура тормозов. Пришлось покупать новую трубку, устанавливать на машину и выгонять воздух из всей системы.

Порядок замены манжет

Перед разборкой слейте из гидроцилиндра остатки рабочего вещества и оботрите корпус ветошью. Внутренности агрегата вынимаются так:

1. С помощью отвёртки извлеките резиновый пыльник, установленный внутри ГТЦ со стороны фланца.
2. Закрепите цилиндр в тисках, ключами 12 и 22 мм ослабьте торцевую заглушку и 2 ограничительных болта.

Внимание! Поршни нужно правильно ориентировать при сборке — длинный паз на детали должен находиться напротив бокового отверстия, куда закручивается ограничительный болт.

Собранный цилиндр установите на машину, заполните рабочим веществом и прокачайте согласно представленной выше инструкции.

Видео: как разобрать и поменять манжеты ГТЦ

Восстановление рабочих цилиндров

Целесообразность замены манжет РЦ можно проверить только в процессе разборки. Если обнаружится критическая выработка и другие дефекты, ставить новые уплотнители бессмысленно. На практике большинство водителей меняет задние цилиндры полностью, а в передних суппортах — только манжеты. Причина очевидна — механизмы тормозов передних колёс значительно дороже задних РЦ.

Характерные признаки неисправности рабочего цилиндра — неравномерность торможения, снижение уровня в расширительном бачке и мокрые пятна на внутренней части ступицы.

Для ремонта РЦ потребуется вышеперечисленный инструментарий, новые уплотнительные кольца и синтетическая смазка тормозных механизмов. Порядок работ при замене манжет передних суппортов:

1. Поднимите нужную сторону машины домкратом и снимите колесо. Разблокируйте и вытащите штифты, извлеките колодки.
2. Для удобства поверните руль до упора вправо или влево, головкой 14 мм открутите болт, прижимающий шланг тормозного контура к суппорту. Заткните отверстие в патрубке, чтобы жидкость не вытекала.

Отделять цилиндры от корпуса не обязательно, это делается больше для удобства. Чтобы при разборке потерять минимум жидкости, используйте «дедовский» приём: вместо штатной пробки расширительной ёмкости накрутите крышку от бачка сцепления, уплотнённую полиэтиленовым пакетом.

Чтобы поменять уплотнители заднего РЦ, придётся основательно разобрать тормозной механизм:

Снимите колесо и барабан заднего тормоза, открутив 2 направляющие ключом 12 мм.

Если в результате неисправности РЦ пропускал жидкость, вычистите и тщательно протрите все детали тормозного механизма перед сборкой.

После монтажа стравите часть жидкости вместе с воздухом, подкачивая давление в контуре педалью и ослабляя сбросной штуцер. Не забудьте пополнить запас рабочего вещества в расширительной ёмкости.

Видео: как поменять уплотнители заднего рабочего цилиндра

Удаление воздуха путём прокачки

Если в процессе ремонта из контура вытекло много жидкости и в системе образовались воздушные пузыри, отремонтированные гидроцилиндры не смогут нормально функционировать. Контур необходимо прокачать, пользуясь инструкцией:

Наденьте на сбросной штуцер накидной ключ и прозрачную трубку, направленную в бутылку.

Перед удалением воздуха и в процессе прокачки бачок пополняется новой жидкостью. Рабочее вещество, наполненное пузырьками и слитое в бутылку, использовать повторно нельзя. По окончании ремонта проверьте работоспособность тормозов на ходу.
