Штатные противотуманные фары (ПТФ) на Лада есть только в комплектациях «Люкс». Если вы обладатель автомобиля в более простой комплектации («Норма» или «Стандарт»), то можете выполнить установку ПТФ на седан, универсал, хэтчбек или лифтбек самостоятельно по самой простой и универсальной схеме..

Подготовительный этап (выбор ПТФ на Лада Гранта)

Ассортимент ПТФ не велик, представлен несколькими моделями отечественного производства. Некоторые владельцы уверяют, что ПТФ совместимы от Опель, Форд, но информация не проверенная.

*цены указаны состоянием на 22.09.18 года.

Порядок действий при самостоятельной установке противотуманных фар на Лада Гранта лифтбек

Помещаем машину на ровную платформу с доступом по периметру.

1. Демонтируем передний бампер вместе с радиаторной решеткой.
2. Фрезой вырезаем отверстия в проемах для ПТФ.
3. Устанавливаем противотуманные фары, фиксируем на крепежные элементы.
4. Подключаем колодки с проводами.
5. Устанавливаем бампер вновь. Проверяем работоспособность системы.

Установка

• купить ПТФ (артикулы: 21900-3743011-00 и 21900-3743010-00), например тут. Для Lada Granta FL каталожный номер ПТФ: 261500097R.
• кнопка включения ПТФ (артикул 759.3710-07.01А или 995.3710-07.06).

Для установки ПТФ в бампер его следует снять. Затем вырезать отверстия необходимого диаметра. Обработать спиленные края шкуркой. И закрепить в противотуманные фары в бампере, используя винты. Трудностей возникнуть на этом этапа не должно.

Весь процесс также показан на видео:

Установка противотуманок на ЛАДУ ГРАНТУ

ЛАДА ГРАНТА УСТАНОВКА ПРОТИВОТУМАННЫХ ФАР СВОИМИ РУКАМИ

Пошаговый процесс подготовки, установки противотуманок

В автомагазине приобретаем: ПТФ, гофру (не менее 3.0м), переходники – адаптеры для ПТФ со штатной проводкой.

• Чтобы снять передний бампер выкручиваем по три самореза с каждой из сторон, четыре пластиковые клипсы, три болта на «10» в нижнем периметре;
• Извлекаем конструкцию вместе с решеткой радиатора;

Важно знать!!! В моделях Норма и Стандарт отверстие для регулировки противотуманных фар не предусмотрено. Владельцы самостоятельно вырезают диаметром на «8». В модификации кузова Лифтбек, проем изготовлен заводским способом.

• Вырезаем проем под противотуманные фары по контуру, он изготовлен заводским путем;
• Для придания гладкости, поверхность обрабатываем бытовым феном;
• Фиксируем фары на три штатных крепления;

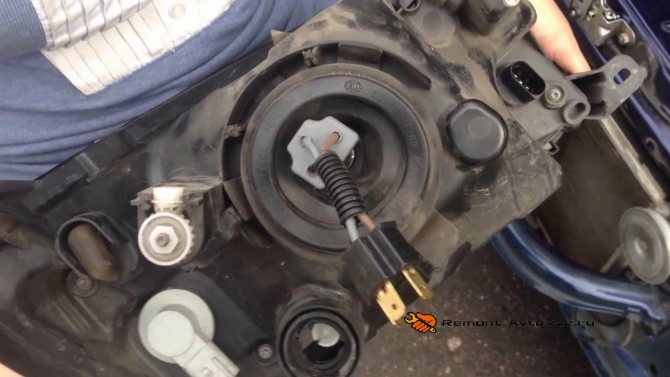

• Подключаем переходники на каждую из ламп, так как штатная колодка с проводами короткая, ее длины недостаточно;
• Надеваем передний бампер, привинчиваем его болтами, пластиковыми клипсами.

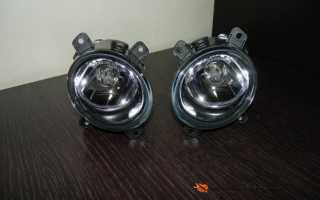

Какие противотуманки лучше для Гранты: Киржач или Bosch

В более дорогих комплектациях на Ладу Гранта с завода устанавливают комплект противотуманных фар производства ООО Автосвет, г. Киржач. Судя по отзывам владельцев, работают они неплохо.
Есть также набор, произведенный в Тольятти, которым тоже комплектовались заводские автомобили. Его номер по каталогу 2190-3743010 и 2190-3743011.

Средняя цена неплохих отечественніх противотуманок — около 40-50 долларов.

В комплект ПТФ для Гранты входит:

1. Реле противотуманок.
2. Соединительные провода в комплекте с разъемами.
3. Кнопка включения ПТФ.
4. Около трех метров гофры.
5. Противотуманные фары.

В некоторых случаях придется докупать вставки в передний бампер, под цвет кузова, либо неокрашенные. На седанах, как правило, вставок нет и отверстия под противотуманки приходится вырезать самому.

По выбору лучших противотуманных фар на Гранту существует масса мнений. Как правило, публика не сильно доверяет недорогим китайским брендам, которых тоже полно на рынке. Им предпочитают ПТФ ООО Автосвет (Киржач) и рязанские Bosch. Есть мнение, что:

• бошевские противотуманки оборудованы более толстыми стеклами, имеют клапана для отвода влаги;
• расстояние от лампы до стекла в рязанских ПТФ больше, поэтому стекло не так нагревается и не раскалывается;
• ПТФ Киржач часто страдают от повреждения стекол, как из-за температурных перепадов, так и из-за механических повреждений.

Противотуманки третьего типа, от комплектации SE в штатное место в бампере многие устанавливать не рекомендуют из-за неважного качества сборки и тонкого стекла.

Чтобы поставить ПТФ на Гранту, нужно потратить от силы несколько часов, причем большая часть времени уйдет на разводку проводов и снятие-установку бампера. Как снять передний бампер на Гранте, мы разбирались не так давно и весь процесс довольно подробно описан здесь.

Схема подключения противотуманок

Работу начинаем с обесточивания бортовой системы, сняв минусовую клемму с аккумулятора. После этого снимаем бампер и выясним, есть ли место под штатные противотуманки. Если его нет, вырезаем отверстия по размеру ПТФ, зачищаем кромки и занимаемся проводкой.

1. Провода должны иметь минимально достаточную длину, поэтому прокладка выполняется аккуратно и внимательно. Чтобы провести провода питания от ПТФ в салон к кнопке включения, реле и предохранителям, снимаем левый локер, укладываем на рамке радиатора провода с гофрой с помощью пластиковых хомутов на пистонах.
2. Минус от каждой лампы прикручиваем не на первую попавшуюся шпильку или болт, а на штатное место, с противоположной стороны радиаторной рамки. В этом случае мы будем спокойны за клемму массы, поскольку в этом месте редко бывает вода, окисляться клемма не будет.
3. На задней части подкрылка находим резиновый уплотнитель, вынимаем его и протягиваем сквозь него жгут проводов в салон под монтажный блок.
4. Вставляем клеммы от проводов ПТФ в монтажный блок — правые ПТФ на предохранитель F16 номиналом 10А, левые на предохранитель F17 такого же номинала.
5. В каждом наборе есть двойной провод, который нужно подключить одним концом к контакту реле ПТФ 87, двумя другими — к предохранителям F16 и 17.
6. Теперь прикручиваем массу в салоне. Если не хватает штатного провода, не натягиваем его до состояния струны, а находим новый, обжимаем новую клемму и прикручиваем массу в надежном месте к кузову.
7. Проверяем разводку по монтажному блоку — контакт от ножки 87 подключен двойником, масса от ножки реле 86 прикручена к кузову, силовой провод от замка зажигания установлен на ножке 30 реле.

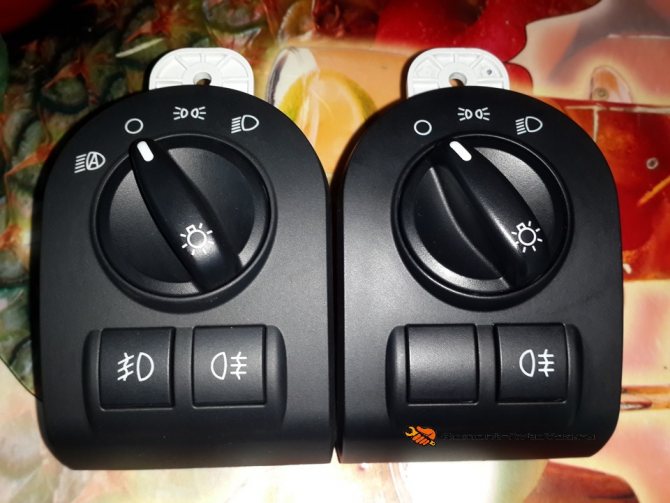

8. Устанавливаем кнопку включения ПТФ. Ее место — на центральной консоли возле кнопки обогрева заднего стекла. Если мы правильно протянули провода, длины должно хватить. Подсветку и массу берем с кнопки обогрева стекла, 12 Вольт берем от замка зажигания, остальные провода — согласно схеме.

Проверяем работу кнопки и ПТФ, предварительно проверив все соединения и накинув массу на аккумуляторе. Сборку проводим в обратной последовательности. Остается отрегулировать положение противотуманок так, чтобы они не слепили встречных водителей.

Схема подключения противотуманных фар Лада Гранта лифтбек

Моторный отсек

• От правой фары ПТФ прокладываем дополнительный провод к левой. Спаиваем, выводим в моторный отсек для подключения к реле.
• Массу фиксируем на кузов в месте крепления бампера, можно под номерным знаком, по центру.
• Не забываем всю электрическую проводку укладывать в гофре из огнеупорного материала.

Салон автомобиля Лада Гранта лифтбек

• Гофрорукав прокладываем посредством отверстия в уплотнителе гидрокорректора.
• Подключение лучше всего зацикливать на замке зажигания. То есть, при выключении будут гаснуть фары автоматически.
• Открываем крышку вещевого ящика, отжимаем боковые упоры, извлекаем крышку.
• Протягиваем руку в полость, аккуратно выдавливаем блок из двух кнопок управления обогревом стекла и ПТФ.
• Запитываем минус от кнопки обогревателя. Плюс брать не станем, так как будут активироваться одновременно.
• Заводим плюсовой кабель, устанавливаем блок вновь.
• Подключаемся к плюсу от блока включения зажигания (синий провод), он расположен под рулевым колесом.
• В завершение запитываем реле — регулятор: масса — провод с кнопки — конец на ПТФ — плюс на зажигание.

В каждой конкретной комплектации цветовая гамма проводом может отличаться. Детально прочтите схему в инструкции по эксплуатации. Классические цвета: красный, желтые, синий, коричневый. Если не хотите проводить запитку через замок зажигания, схема подключения упрощается на одну процедуру меньше.

Подключение

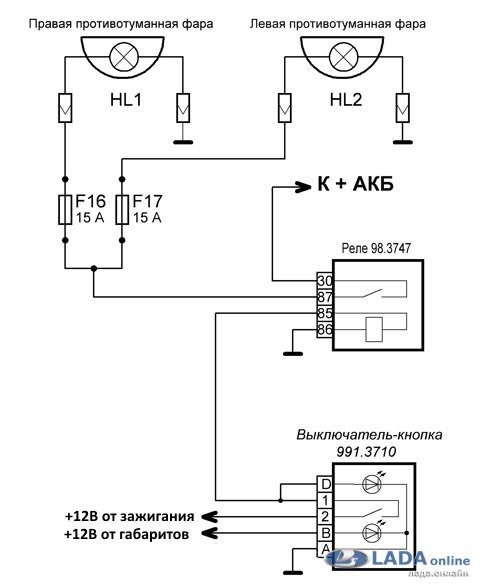

Ниже представлена универсальная схема подключения ПТФ с использованием дополнительной кнопки. В комплекте ПТФ есть все необходимое для установки и подключения. В некоторых случаях может потребоваться удлинить провода (сечение не менее 0,75 кв.мм), будьте к этому готовы.

Проводку под капотом рекомендуется спрятать в гофру (кембрик). Провода из моторного отсека в салон прокладываем через штатные отверстия в моторном щите (отверстие над педалями). Реле удобней всего расположить внутри панели, за модулем управления светом (МУС). Плюс для коммутации ПТФ берем от аккумулятора или в монтажном блоке (чаще всего это толстый розовый провод). Другие полезные контакты можно найти в таблице из статьи по установке сигнализации. Кнопку устанавливаем в любое удобное для вас место.

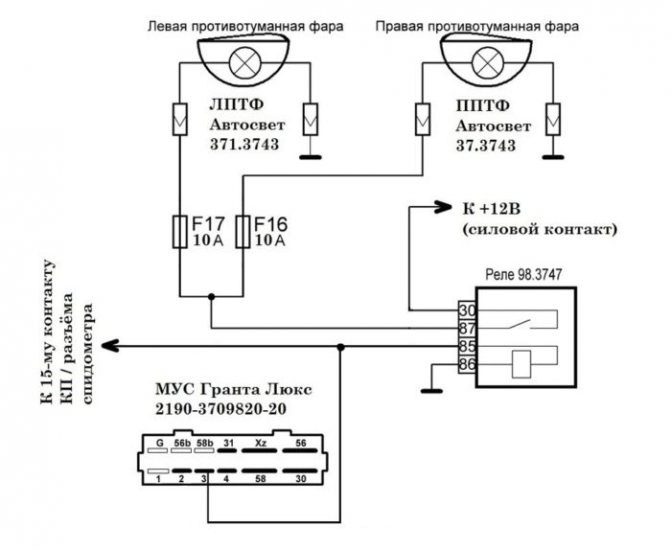

С завода управление ПТФ осуществляется через модуль управления светом, схема:

Процесс установки и подключения ПТФ на Lada Granta FL показан на видео:

Источник

Пошаговая инструкция по установке задней противотуманной фары

Многие автовладельцы Lada Granta Liftback удивлены, услышав о подобном, но это факт. Конечно, речь идет не о ПТФ в ее классическом виде, а о лазерном стоп-сигнале. Он устанавливается в задней части автомобиля, информирует сзади едущего водителя о транспортном средстве. Так как строго определенного места монтажа нет, принято фиксировать в области номерного знака, под нижним контуром бампера, в спойлер. Известны случаи встраивания аксессуара внутрь.

Ярко-красный световой луч информирует сзади едущих водителей, предотвращая аварийные ситуации. Также стоп-сигналом пользуются, когда нужно уведомить водителя о необходимости переключения дальнего света фар. Альтернативный способ использования освещение при сдаче задом, парковке в условиях ограниченной видимости. Максимально эффективная длина луча составляет 25.0 метров. Превышение длины не гарантирует качество освещения.

Запитка напряжения происходит от левого / правого стоп-сигнала. Активация возможна, как нажатием на педаль тормоза, так и отдельно выведенной кнопкой. Решение принимает владелец, основываясь на личных убеждениях. На практике, активация происходит автономной кнопкой, так как при сдаче задом не всегда целесообразно пользоваться штатной педалью тормоза. Категорически запрещается наводить луч лазера в область лобового стекла сзади едущего водителя.

Как установить противотуманные фонари на Гранте?

Автомобиль «Лада Гранта» с завода выходит в трёх комплектациях: «Люкс», «Норма», «Стандарт». При этом противотуманные фонари получает только первая из них. У второй и третьей места под установку «противотуманок» есть, имеется соответствующая кнопочка на панели, но самих фар нет. Подключение ПТФ можно доверить специалистам СТО, но установить их самому по готовой схеме и дешевле, и приятней.

Правила установки «противотуманок» на Ладу

Грамотно установленные ПТФ помогают водителю управлять автомобилем в сложных дорожных условиях. Правила дорожного движения строго регламентируют высоту расположения фар, их цвет, а также положение световых пятен на дороге.

Где можно установить ПТФ

В дизайне современной «Гранты» места установки точно проработаны: под номерным знаком, по бокам. В некоторых бамперах там даже оставлены углубления. В любом случае для правильной установки передний бампер автомобиля придётся снять.

Но перед этим стоит пройтись по магазинам и подыскать необходимые детали. Сегодняшний рынок предлагает как бамперы с углублениями, так и бамперы с уже установленными фарами. Выбор, как всегда, остаётся за владельцем.

На большинстве автомобилей «Лада Гранта» «противотуманок» нет, но есть углубления в бампере — для установки своими руками

Инструкция по установке фар для «чайников»

Весь процесс оборудования автомобиля «противотуманками» можно разбить на несколько этапов:

1. Снятие бампера.
2. Установка фар.
3. Электропроводка.
4. Подключение фар.
5. Сборка деталей в обратной последовательности.

Снятие переднего бампера

Бампер у «Гранты» составляет единое целое с решёткой радиатора, поэтому, чтобы не перекосить защёлки под крыльями, желательно снимать его вместе с напарником.

Фотогалерея: необходимые инструменты

Универсальная крестовая отвёртка со сменным жалом Ключ на 10 мм комбинированный Ключ на 8 мм комбинированный Универсальный ключ torx t20

• крестовая отвёртка;
• ключ на 10 мм, головка на 10 мм;
• ключ на 8 мм;
• ключ TORX T-20.

Алгоритм снятия бампера

1. Откручивают передний номерной знак.
   Для доступа к болтам крепления снимают передний номерной знак
2. Под бампером находятся два болта крепления. Выкручивают их головкой на 10 мм.
3. Открыв капот, снимают шесть болтов, крепящих решётку радиатора.
   При открытом капоте находят и вывинчивают болты, крепящие решётку радиатора
4. Выкручивают 3 болта, при помощи которых бампер крепится снизу.
   Следующим этапом выкручивается один из болтов и пара саморезов, крепящих бампер,
5. Вывинчивают пару саморезов с каждой стороны, соединяющих подкрылки с бампером.
   Вывинчивают по паре саморезов с одной и с другой стороны бампера
6. После этого снимают пару саморезов со стороны колёсных арок.
   Вывинчивают четыре самореза в колесных арках — по паре с каждой стороны
7. Оттягивают углы бампера вперёд по направлению движения и снимают его.

Установка фар своими руками

Для «Лады Гранты» сегодня предлагаются фары двух видов:

• Bosсh — c плоским стеклом;
• Киржач — стекло выпуклое.

И те и другие фары стандартные, поэтому их выбор остаётся за потребителем.

Какой нужен инструмент

Кроме фар, для оборудования автомобиля ПТФ необходимо иметь в наличии:

• саморезы (6 штук для крепления фар);
• дрель;
• набор свёрл;
• зенковка или шкурка;
• канцелярский нож;
• герметик.

Специалисты рекомендуют производить установку фар в соответствии со следующим планом:

1. В центре овала под фару сверлят отверстие диаметром до 10 мм.
   В центре выемки сделайте отверстие размером 10 мм для начала вырезки
2. Начиная от этого отверстия, вырезают канцелярским ножом круг по внутреннему диаметру.
   Начиная от центра отверстия, аккуратно вырежьте круг необходимого размера

   Лучше резать отверстие в несколько приёмов, чтобы рука не соскользнула и не испортила бампер.

3. Шкуркой или зенковкой обрабатывают отверстие, контур которой должен быть равен внешнему диаметру фары.
   После вырезки отверстия под фару обработайте его шкуркой так, чтобы оно не выходило за пределы внешнего диаметра
4. С помощью саморезов устанавливают фару в бампере.
   Закрепите фару с помощью саморезов
5. Оставшиеся после работы щели заливают герметиком.
   После установки фары промажьте все стыки герметиком

Последний пункт инструкции необязателен к выполнению. Однако специалисты рекомендуют не пренебрегать им, в противном случае в щели может попадать грязь, снег или вода.

Описанные выше шаги в той же последовательности повторяют для установки второй фары.

Как сделать проводку и подключить фару

Для подключения ПТФ понадобятся различные инструменты:

• монтажный набор для подключения противотуманных огней на «Гранте». Он включает в себя кнопку, реле, проводку в салоне, проводку под капотом;
• гофра (например, 9 мм для салона и 16 мм для капота);
• изолента;
• дрель;
• набор свёрл;
• головка на 10 мм;
• ключ на 13 мм.

Монтажный набор для подключения противотуманных фар на Гранте заметно облегчит работу автовладельца

Отзывы

Вывод На каждый товар свой покупатель. Если не придираться к бюджетному автомобилю, которым является Lada Granta Liftback, качество освещения ПТФ хорошее, его достаточно для обзорности. Конечно, при сравнении с фарами зарубежных марок премиум сегмента, преимущество последних очевидно. С целью увеличения срока эксплуатации аксессуаров покупайте товары исключительно в сертифицированных точках продажи. Требуйте предоставления документов, проверяйте работоспособность на месте.

Лада Гранта SE › Бортжурнал › Установка ПТФ

Всем привет))) Итак я сегодня расскажу об установки ПТФ на свою Ладу Гранту. Рассказ будет довольно длинный и всем желаю терпения дочитать до конца. Начнем с того, что при включении дальнего света фар, ближний на гранте отрубается (в отличии от приоры и калины), что для меня не очень хорошо, так как не видишь перед машиной 5-10 метров. Дабы избежать этого неприятности мной было решено поставить противотуманные фары.
Выбрав день, вместе с моим другом zhendos07 отправились за покупкой всего необходимого. Что в итоге было куплено. Итак по порядку. 1) ПТФ фирмы киржач (в ПТФ-ках сразу стояли лампы фирмы Osram) 2) Набор для подключения ПТФ (покупайте набор именно от гранты, т.к. набор от приоры и калины не подходят) 3) Проставки или как еще их называют «Очки» в бампер (бампер у меня от гранты лифтбек)

Кому интересно, разберу для внимания состав набора для подключения ПТФ. Итак туда входят 1) Сама проводка в гофре (гофра — огромный +

) 2) Кнопка для включения ПТФ с колодкой и проводами 3) Реле 4-х контактное 4) Колодка под реле (в наборе специальная колодка, чтобы ее можно было присоединить сбоку к блоку предохранителей) 5) 2 предохранителя на 10А 6) Болтики и коннекторы 7) Инструкция по подключению ПТФ

Приехав ко мне в гараж, мы с другом zhendos07

решили устанавливать ПТФ. Итак обо всем по порядку. Идея установить люксовый МУС отпала, поскольку это лишние вложения, и в дальнейшем надо было бы снимать приборку впаивать туда диод, что не очень хотелось делать. Было решено делать через обычную кнопку. Первым делом мы сняли бампер, буквально за 5 минут. Держится он сверху, где решетка, внизу под бампером и под номером 2 болта (не забудьте про них). Сняв бампер, и вытащив старые заглушки были поставлены новые заглушки ПТФ. После я прикрутил каждую ПТФ к бамперу обычными шурупами, кстати они есть в наборе для ПТФ.

Дальше решили заняться проводкой. И тут нас ждал настоящий геромой. Решили мы сделать все по фен-шую через блок предохранителей. Так вот, чтобы добраться до него нужно тысячу раз изругаться матом и просто удивится как там можно было сделать на Автовазе. Сняли крышку блока предохранителей и увидели болт, который держит блок. Поняли, что нам мешает кожух рулевой колонки. Сняли и его. НО как оказалось открутить болт мешает блок ЭУР… Покурили минут 15 в размышлениях что делать… В итоге открутили этот болт, который держит блок. Помог специальный набор, который есть у моего друга с разными насадками и отверточками. Блок был освобожден.

Начали тянуть проводку. Тянули из подкапотки в салон. Наоборот не получится. Разложили всю проводку как надо, в моторном отсеке, проводку притянули на пластмассовые хамуты в основной проводке. В салон провода завели через заглушку под педалью газа. С этим не было сложностей. Но снова не задача. При вставке клемм в блок мы поняли, что коса проводов у блока очень короткая и блок не развернуть и повернуть. В итоге, отогнув его немного вниз, практически в слепую клеммы были вставлены. Хочу заметить, что в комплекте для подключения ПТФ длина проводов впритык. Т.е. нам еле-еле хватило их дотянуть до блока. На этом основные сложности кончились.
