Принципиально система контроля давления в шинах – это конструкция, выполняющая в режиме реального времени мониторинг состояния колес автомобиля. Умный прибор определяет, что с правильностью накачки покрышек есть проблемы и передает информацию водителю.

Изначально технология использовалась исключительно на военной технике. Но в начале 21 века, разработка перекочевала в гражданские машины. В 2021 году ярким примером машин, где внедрена подобная конструкция измерения являются:

• Jansite Smart Car;
• Hyundai Creta;
• Hyundai Солярис.

Наиболее удачно система реализована в Хендай Крета. Тонкая настройка сенсоров позволяет определить даже несущественные колебания давления.

В современных автомобилях конструкция необходима по нескольким причинам.

1. Экономия горючего. Правильно накачанные покрышки способны минимизировать сопротивление качению, что снижает потребление топлива.
2. Безопасность дорожного движения. В некоторых ситуациях неправильное давление ухудшает управляемость автомобиля.
3. Износ резины. Все покрышки при неправильном давлении изнашиваются на 30-35% быстрее, относительно эталонных показателей.

Классы, виды и типы датчиков

Каталог доступных универсальных систем проверки давления шин представлен достаточно широко. Делят их по двум основным признакам. Первый, это способ монтажа.

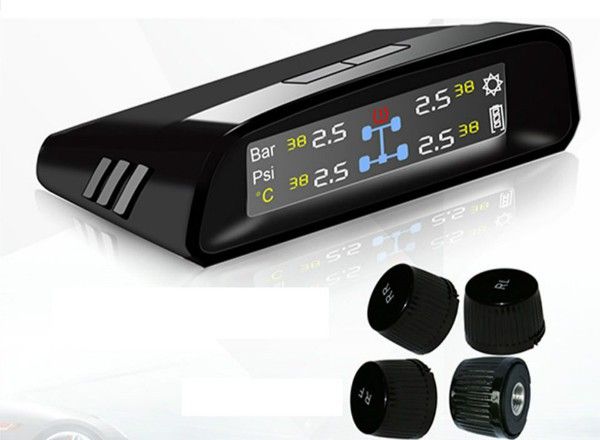

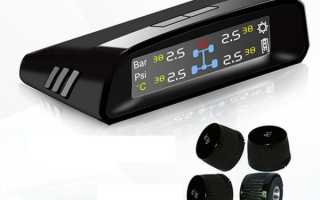

1. Внешняя TPMS, она же Direct System. Контроллеры напоминают обычные «колпачки», которые накручиваются на ниппель за 10 секунд. Их большой плюс – простота установки и малый вес (9,6–10 г). Первое дает возможность использования системы без разбортовки/забортовки шин. Второе — отпадает необходимость балансировки колес.

1. Встраиваемые устройства (Indirect). Такое устройство монтируется только с разбортовкой и забортовкой, поскольку контроллер крепится к скату колесного диска при помощи специальных хомутов. Весят они больше внешних контроллеров, потому после монтажа потребуется дополнительное действие – балансировка.

По полноте выводимой информации системы делят на высокий и низкий класс. Во втором случае на монитор (или дисплей смартфона/планшета) выводится только сигнал тревоги, а источник проблемы не указывается. Модели высокого класса кроме сигналов опасности способны показать еще и уровень давления воздуха, и поврежденное колесо, что значительно упрощает действия водителя.

Разработчики данных технологий отдельно предлагают TPMS для грузовых автомобилей, мотоциклов, легковых машин. Также есть универсальные варианты (которые подходят для всех автомобилей) и индивидуальные под заданную модель автомобиля.

Резина и пониженное давление

Если машина стала быстрее «есть» протектор, скорее всего, это произошло не из-за неправильного схождения, а по причине постоянно меняющегося давления в покрышке. Повышение его ведет к тому, что уменьшается пятно контакта с дорожным покрытием. Оно ограничивается только центром покрышки. Нетрудно догадаться, что максимальный износ будет именно в этом месте. Низкое давление приведет к тому, что покрышка будет изнашиваться по краям. Кроме того, при слабой накачке резина будет нагреваться. Это может привести к взрыву камеры.

При необходимости экстренного торможения горячая покрышка может проворачиваться на колесном диске. При резком повороте она слетает с диска – все это чревато авариями, а исход их очень трудно спрогнозировать.

Давление, которое не контролируется, может привести к серьезным последствиям. Нередко это становится причиной ДТП, так как, кроме износа резины, сильно ухудшается управляемость. Водитель может и не заметить этого. Но в критической ситуации даже незначительный увод автомобиля в сторону может привести к последствиям.

Как работает датчик давления в шинах

Принцип работы электронного датчика давления в шинах един для всех электронных девайсов. Его суть:

• контроллер, закрепленный на колесо, собирает информацию о его состоянии (температура, давление);
• передача собранных данных от датчиков к трансиверу осуществляется по радиоканалу (блютус), с частотой диагностирования не более 2–3 секунд;
• когда показатели превышают верхнюю планку нормативных значений или падают ниже установленного уровня, – программа подает сигнал. Последний может быть световым или звуковым. Пределы давления можно прописывать самостоятельно в диапазоне, заданном производителем устройства (обычно это 1,7–3,2 бара).

Некоторые TPMS через Bluetooth выводят информацию еще и на смартфон.

Питание системы контроля TPMS

Питается устройство от аккумуляторных батарей. При этом каждый датчик имеет индивидуальный аккумулятор. Контроллер может работать как от аккумуляторов, так и от солнечных батарей и бортовой сети, все зависит от модели. Система мониторинга питающаяся от солнечных батарей, в отличие от систем подключаемых к бортовой сети, очень удобна, так как почти все устройства работают от прикуривателя. А значит нет лишних, болтающихся проводов, и гнездо прикуривателя всегда свободно.

Аккумуляторы датчиков внутренней установки имеют продолжительный ресурс. Обычно он составляет от одного до трех лет. После чего колеса снова разбортовывают и производят полную замену датчиков.

Все типы внешних контроллеров имеют сенсор G, который переводит их систему питания во время постоя в «спящий режим». Это позволяет увеличить ресурс батареи. Сейчас сенсорами ограниченного энергопотребления комплектуются почти все электронные датчики, хоть внутренней, хоть внешней установки.

Как подключить датчики

Комплект марочной системы TPMS обычно состоит:

• Из контроллеров с подписями для каждого колеса (количество зависит от класса авто, обычно в наборе идет четыре колпачка на легковой транспорт и шесть, если это система контроля давления в шинах для грузовиков). Подпись из двух латинских букв, где первая определяет расположение по горизонтали, вторая по вертикали. Пример: LF – левое (left) переднее (front).
• Инструкции.
• Трансивера с 1–5 кнопками по бокам, чтобы указать нормативы давления. На тыльной стороне крепежа приемника – двусторонний скотч для удобства монтажа. Держится этот прибор надежно, можно смело крепить на стекле, панели.
• Набора ключей для разборки контроллеров или приемника.
• Адаптера подключения (предусмотрен в проводных приспособлениях).
• Запасных частей (наклейки, прокладки).

Способ установки зависит от типа устройства. Внешние контроллеры можно поставить самостоятельно, просто заменив «родные» колпачки воздушной трубки на колесах. Здесь стоит обратить внимание на металл резьбы контроллера. Он может быть алюминиевым или латунным. Важно, чтобы он совпадал с собственной резьбой ниппеля во избежание окислений.

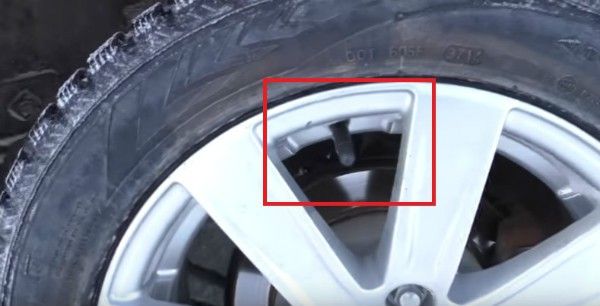

Внутреннюю TPMS устанавливают на площадках шиномонтажа. Процедура это недолгая и беспроблемная, зато защитит недешевую систему контроля давления в шинах от банального хищения.

TPMS-система контроля давления в шинах или как уберечь автомобиль от неприятностей.

В этом обзоре я расскажу, что это за штука такая TPMS (Tire Pressure Monitoring System)

— система контроля давления и температуры в шинах автомобиля и что сподвигло меня приобрести такую на первый взгляд не особо нужную и довольно дорогую систему. Кому интересно прошу под cut. Каждый водитель знает, что нормальное давление в шинах это очень важно. При низком давлении увеличивается расход топлива, ухудшается управляемость, уменьшается срок службы шин. Превышение давления может привести к повышенному износу покрышки и скорому выходу ее из строя. Подробно об опасностях при езде с давлением в шинах отличным от номинального можно прочитать например можно тут. Ходить и каждый раз мерить давление в колёсах со временем становится рутинным занятием, промежутки между замерами заметно удлиняются и бдительность в конечном итоге засыпает окончательно. Вот так произошло и у меня. В одно прекрасное утро мы всей семьёй решили прокатиться по магазинам. Так уж вышло, что я не стал осматривать машину как обычно — просто сели и поехали. В процессе езды я ничего не обычного не заметил, разве что на одной пойманной ямке закралось подозрение, что что-то не так, но это было уже в самом конце пути. Когда остановились на парковке, я с ужасом увидел что ехали мы на полностью спущенном переднем колесе. К счастью, проехали мы на нём не так много — около 3 км. Вот что произошло с шиной.

Было бы расстояние побольше и шину пришлось бы выкинуть, а так как одну такую же шину я бы врятли смог найти пришлось бы менять сразу 2. Это уже существенные траты. Вот тогда-то я и задумался, а нет ли системы, которая меряет давление в реальном времени. Как оказалось, такие системы существуют. Есть системы TPMS с датчиками, которые устанавливается непосредственно внутрь шины (нужно разбортировать колесо) и есть система с датчиками, которые просто накручиваются вместо колпачка на ниппель колеса. Я выбрал для себя вариант с внешними датчиками. На сайтах нашлось множество разных систем контроля давления. Из всех предложений в интернет-магазине я выбрал систему TPMS, о которой дальше и пойдёт речь. Подтверждение заказа

Мне, прежде всего, понравился дизайн, размеры и простота установки, а также возможность разместить её там где мне удобно. И так давайте рассмотрим систему поподробнее.
Технические характеристики

ХАРАКТЕРИСТИКИ СИСТЕМЫ TPMS

Тип датчика: T8 беспроводные датчики контроля давления и температуры. Отображаемые параметры: Давление и температура с 4-х датчиков одновременно. Возможность установки порога сигнализации низкого уровня давления: Да Возможность установки порога сигнализации высокого уровня давления: Да Тип дисплея: цифровой ЖК-дисплей Единицы измерения давления: kPA / bar / psi Единицы измерения температуры: ºF / ºC Сигнализация разряда батареи датчика: Да Тип батареи: CR1632 Емкость батареи датчиков: 140mah 3В Рабочее напряжение датчиков: 2.1 — 3.6 В Мощность передатчика в датчиках: менее 10 dBm Чувствительность приёмника: — 105dBm Частота системы: 433,92 МГц Рабочая температура: -20 — 85 градусов Цельсия. Вес датчика: 10г. Вес приемника: 59г.

Коробка и комплектация

TPMS система пришла в большой коробке, к сожалению уже кем-то порванная и небрежно заклеенная скотчем. На фото видно.

Сбоку на коробке имеется наклейка с указанием типа датчиков и их идентификаторы. Как видно датчики тут типа T8.

Комплектация такая: 4 беспроводных датчика давления, на каждом датчике есть наклейка на какое колесо его ставить, 4 гайки, 3 запасных прокладки в датчики, ключи для разборки и установки датчиков 2 шт., адаптер питания в прикуриватель, блок приёмника и индикации, инструкция.

Немного об инструкции

Забегая в перёд скажу что систему TPMS я подключил на столе от внешнего источника питания, и конечно же система не увидела ни одного датчика. Тогда я решил познакомиться с инструкцией, но она оказалась полностью на английском языке. Английским я не владею и обратился за помощью к переводчику Google. Вот что у нас получилось, прошу сильно не ругать. Ссылка на документ перевода инструкции. yadi.sk/i/X6pAlMKCumaj6 После перевода всё стало понятно, не зря потратил время. Без перевода понять инструкцию на уровне интуиции сложно.

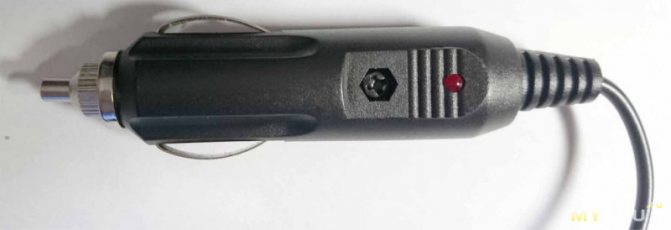

Адаптер питания.
Адаптер питания выполнен классически. Имеет красный индикатор со стороны прикуривателя. Провод тонкий и эластичный. Длинны провода достаточно чтоб разместить приёмный блок где угодно в салоне. Длину померить не успел, так как на радостях установил приёмный блок в салоне, а провод отрезал и подключил к замку зажигания, чтоб не занимать прикуриватель. Далее фото адаптера питания.

Адаптер питания в разборе:

Как видно на фото приёмник питается непосредственно от бортовой сети автомобиля, никаких преобразователей в адаптере питания нет. Предохранитель установлен на 1.5A
Датчики давления.
Датчики давления и температуры, на мой взгляд, выполнены надёжно. На каждом датчике имеется наклеечка с указанием, на какое колесо его надо устанавливать. LF-левое переднее, LR- левое заднее, RF-переднее правое, RR-заднее правое.

Со стороны, где вкручивается ниппель, датчик выглядит так:

Резьба металлическая, уплотнитель с виду резиновый. Посмотрим что в нутрии и разберём его с помощью ключей из комплекта.

Ключи собираются вот в такую компактную сборку, очень удобно хранить в бардачке.

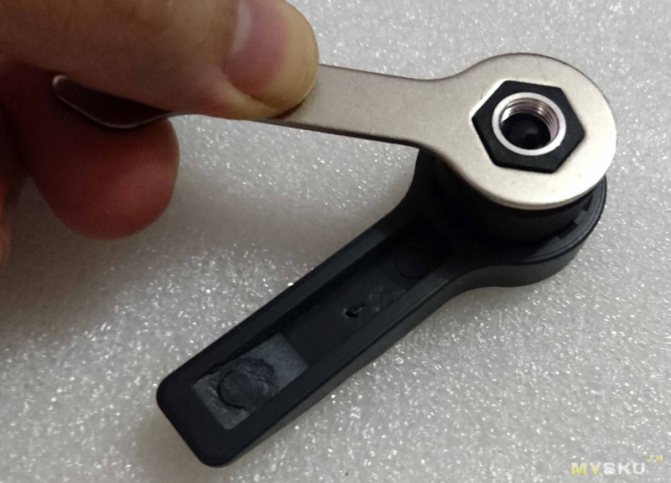

Разбираем датчик давления.

Оба ключа подходят очень плотно, люфта нет вообще. Внутри кроме батарейки CR1632, которую можно без труда заменить, больше ничего интересного нет.

На фото видно полупрозрачную прокладку, которую в случае необходимости можно заменить на запасную из комплекта. У меня все датчики держат давление нормально, менять ничего не нужно. Вес датчика всего 10 грамм.

Блок приёмника и индикации.
Блок приёмника выполнен компактно. Найти для него место в салоне достаточно легко. У меня он был размещён с левой стороны в углублении.

Взглянем не него поближе.

Спереди ни кнопок, ни индикаторов нет, только дисплей.

С тыльной стороны имеется крепление на шариковом шарнире. Поворот устройства небольшой, но вполне хватает чтоб выбрать нужный угол обзора. Также есть отверстие для спикера, короткий провод с гнездом для подключения питания. Есть 3 кнопки управления настройкой. Опишу процедуру настройки на примере установки параметров отображения давления bar. Для того чтобы попасть в меню настроек нужно нажать и удерживать в нажатом состоянии кнопку по середине с пиктограммой квадратика до появления звукового сигнала и вот такой надписи на дисплее.

Далее кнопками по бокам перебираем кокой параметр будем настраивать. Всего из 7.
1
— Тут осуществляется привязка датчиков к приёмнику. Это нужно делать если меняем датчик в замен вышедшего из строя, например. Эта процедура описана в инструкции, мне не пришлось проводить сопряжение датчиков, так как они были уже прописаны и заработали сразу.
2
— Установка порога срабатывания сигнализации при превышении давления установленного тут уровня.
3
— Установка порога срабатывания сигнализации при снижении давления до установленого тут уровня.
4
— Установка единиц отображения давления на дисплее. Тут можно установить kPa, bar, psi.
5
— Установка единиц отображения температуры. Можно выбрать ºF или ºC.
6
— Тут можно сменить оси на которых установлены датчики местами. Например, мы поменяли передние колёса с задними (не меняя левые с правыми) и тут можно установить правильное отображение информации без переустановки самих датчиков.
7

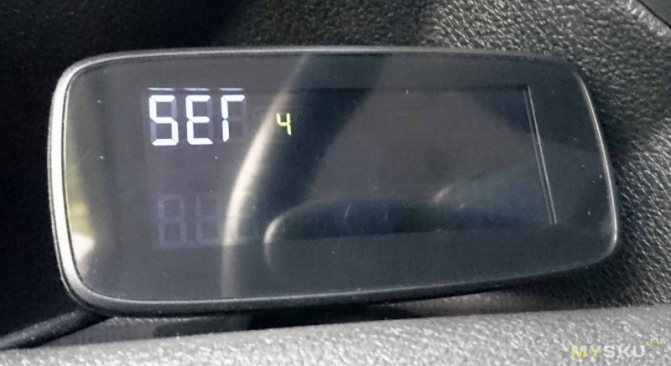

— Инициализация приемного блока. После этой процедуры придётся выполнить спаривание всех 4х датчиков. Выбираем параметр 4.

Далее снова нужно нажать кратковременно кнопку по середине, теперь уже кратковременно. После этого кнопками по бокам выбираем нужный нам параметр. Я выбрал единицы отображения давления bar.

После опять нажимаем кнопку по середине и удерживая ждём когда приёмник пропищит и перезагрузится. На этом всё, установка единиц отображения bar завершена. Остальные пункты меню устанавливаются подобным образом. Алгоритм немного необычный, но в целом понятный. Эти кнопочки нужны исключительно для настройки параметров и в процессе эксплуатации не используются.

В нижней части крепления имеется двухсторонний скотч, при помощи которого приёмный модуль фиксируется в салоне автомобиля. Держит очень хорошо, да и вес приёмного блока не большой, всего 59 грамм.

Посмотрим что внутри:

По корпусу и монтажу претензий нет. Всё качественно и аккуратно. На фото с левой стороны имеется Micro USB тип B (USB 2.0), назначение этого разъёма осталась загадкой. Провода такого у меня нет, да и использовать его каким либо образом я не буду. Поэтому разбираться, зачем он нужен не стал.

Как вся эта система стоит на машине.
Немного фото как система выглядит в деле.

Датчики выделяются только белыми наклеечками. Устанавливаются довольно просто. С начала накручивается гайка из комплекта, потом быстро накручивается сам датчик до упора. После затягивается гайкой с помощью ключа из комплекта. После такой установки просто руками открутить датчик сложно, он проворачивается вместе с ниппелем колеса, также он не раскрутится в процессе движения. Немного фото установленного приёмника.

На последнем фото система находится в режиме сигнализации.

У меня настроена сигнализация на давление 1,8 bar. Утром похолодало и давление в правом переднем колесе упало ниже 1,8. Так вот при этом блок индикации пищит довольно таки противно и моргает аварийными индикаторами. Был вынужден в срочном порядке остановиться и подкачать колесо.

Ночью индикатор светится не ярко, не отвлекает. При включении показания на индикаторе появляются не сразу. В течении минуты как правило отображаются все 4 колеса. Далее периодически показания обновляются.

В заключении хочу сказать, что я покупкой очень доволен. Не считаю, что потратил деньги зря. Показания отображаются очень точно. Отображаются сразу все параметры по всем 4 колёсам, ничего переключать не приходится. Всё очень удобно сгруппировано и достаточно кратковременного взгляда, чтоб понять в каком состоянии находятся колёса. Теперь не приходится ходить вокруг машины осматривая колёса, достаточно посмотреть на индикатор с левой стороны. Система вынуждает подкачивать колеса даже тогда когда это не критично. С приобретением датчиков эксплуатировать автомобиль стало немного спокойнее. Конечно есть у этой системы и минусы. Это отсутствие инструкции на русском, возможность того что датчики могут просто скрутить любопытные люди, стоимость. Из плюсов отмечу точность показаний, дизайн мне понравился как датчиков, так и индикаторного блока, простота установки и эксплуатации, возможность установить приёмный блок там, где мне нравится и подключить его к замку зажигания без переходников и преобразователей. К покупке рекомендую, ну а там решайте сами, нужна вам такая система или нет.

Как прописать датчики

После технических работ по закреплению элементов, можно перейти к настраиванию параметров. Пользователь может задать пределы уровня давления в шинах для контроля. Для этого на боковой стороне приемника предусмотрены специальные кнопки. Поскольку нужны они исключительно для настройки, то количество их производители стараются свести к минимуму.

Современный рынок знает случаи, когда ресивер обходится всего одной кнопкой. Чтобы прописать данные, ее надо нажать нужное количество раз. Пример:

• нажатие с удержанием 1–3 секунды (длинное) – включение/выключение;
• пять коротких нажатий – запуск настройки TPMS-системы;
• чтобы задать нижний предел можно использовать кнопки меню (сбоку, обычно подписаны стрелочками вверх/вниз) или опять же кликнуть один раз на основную кнопку;
• зафиксировать норматив – нажать с удержанием.

Вместе с прописанными нормативами давления можно задать способ его измерения (бары, Килопаскали, psi), единицы измерения температуры (по Цельсию или Фаренгейту). В инструкции производитель подробно разъясняет порядок настройки своего приемника, проблем с этим у водителя возникнуть не должно.

Как устроена «прямая» система

В системах прямого измерения на вентили всех колес ставят датчики. Они могут устанавливаться внутри или снаружи. Датчик фиксирует уровень давления в колесе и передает информацию по радиосвязи в блок управления. Тут большую роль играет точность показаний – можно отследить даже уменьшение давления всего на 0,1 бар.

«Прямая» система дороже «косвенной», но она передает сведения точнее и быстрее. У нее, конечно, есть и свои нюансы: если придется менять местами шины для равномерного износа, то в блок управления нужно будет внести информацию об этом.

Выбор датчика

Рынок TPMS-систем – это десятки моделей безымянных (no-name) производителей (все в подавляющем случае из Китая) и 3–5 зарекомендованных марок. Из оптимальных вариантов по соотношению цена/продолжительность срока службы водители отметили японские системы мониторинга давления в шинах Carax, более известные среди автолюбителей, как разные версии CRX. Неплохо себя показали устройства Parkmaster.

При выборе конкретного девайса стоит обратить внимание на:

• на радиус действия (дальность передачи сигнала, у «Каракс» он начинается с 8–10 метров);
• способ подключения;
• опции (передача данных на смартфоны/планшет, настройки);
• гарантийный срок службы;
• диапазон пределов давления, которые можно прописать.

Огромное значение имеет способ показа/вывода информации. Удобнее системы высокого класса (на экране системы мониторинга TPMS постоянно отображаются все колеса с указанием давления и температуры).
