Зачем нужны датчики давления в шинах

Исследования, проведенные в Америке и Европе, показали, что многие автовладельцы не проверяют шины непосредственно перед эксплуатацией авто, что приводит к повышению опасности на дорогах. А 40% владельцев автомобилей интересуются этим не чаще раза в год.

Tyre pressure monitoring system – система контроля давления в шинах и предупреждения водителей. Она информирует о несоответствии показаний приборов с установленным значением датчиков. При несоответствии давления определенным показателям на пульте загорается звуковой и/или световой сигнал.

Следует отметить, что давление не соответствующее норме, приводит к повышенной опасности, увеличивает расход горючего и оказывает существенное влияние на степень и быстроту износа шин.

датчики давления в шинах хендай крета

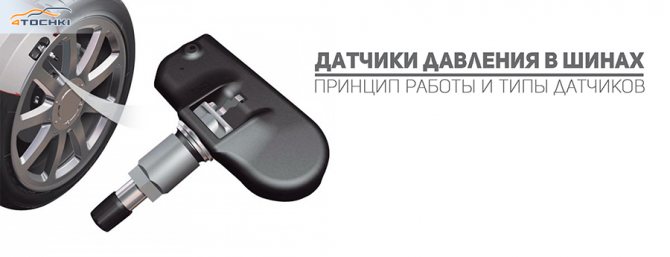

Датчик давления в шинах TPMS: принцип работы и типы датчиков

Современные автомобили представляют собой сложные технические устройства, состоящие из комплекса взаимосвязанных между собой компонентов. Одним из них является колесо. Оно обеспечивает связь автомобиля с дорогой и является важным элементом, от которого зависит безопасность. Именно поэтому необходимо регулярно проверять давление в шинах.

Спустившая шина не сулит ничего хорошего, она, как и упавшее в ней давление, может существенно повлиять на безопасность. Не секрет, что низкое давление ухудшает управляемость, увеличивает тормозной путь, приводит к неравномерному износу протектора и снижает срок службы шины.

Чтобы упростить процедуру измерения инженеры придумали систему контроля давления в шинах. Она состоит из датчиков и приемника. Датчики давления представляют собой устройства, объединенные в едином корпусе с вентилем или смонтированные на внешней стороне колесного вентиля колпаки. Они предназначены для контроля за давлением воздуха в шине.

Впервые системы контроля давления в шинах появились на американской военной технике в 90-х годах прошлого века. В салоне автомобилей был установлен стрелочный манометр и компрессор, позволяющие снижать давление в шинах для преодоления бездорожья и увеличивать давление при возврате техники на гражданские дороги. Помимо прочего, данная система позволяла обеспечивать непрерывную подачу воздуха в систему при небольших повреждениях шин.

В отечественной технике система подкачки шин нашла широкое применение на автомобилях ГАЗ-66. На нем устанавливались автоматизированные системы позволяющие изменять давление воздуха в шинах с места водителя, как на стоянке, так и на ходу автомобиля, контролировать давление в шинах, а также продолжать движение автомобиля при небольших повреждениях шины.

С 70-х годов в списке дополнительных опций премиальных автомобилей появилась система контроля давления в шинах TPMS (Tire Pressure Monitor System). Сегодня наличие системы контроля давления в шинах является обязательным в ряде европейских и азиатских стран, а также в США.

Принцип работы и типы датчиков

Принцип работы современной электронной системы контроля давления в шинах достаточно прост. Датчики, установленные в шинах, каждые 60 секунд отправляют информацию о давлении управляющему блоку. Он сравнивает полученные данные с заводскими параметрами и отображает их на дисплее в салоне автомобиля. Если уровень давления колеса не соответствует норме, система информирует об этом водителя графическим элементом, текстом и звуковым сигналом.

— Штатные датчики давления

устанавливаются заводом изготовителем и выводят данные на экран бортового компьютера автомобиля. Они являются наиболее распространенными.

— Нештатные датчики давления в шинах

отличаются от штатных конструкцией передатчиков, которые могут быть внешними и внутренними, и приемником. Приемник совмещает в себе функции дисплея, отображающего полученную с датчиков информацию. Он устанавливается на торпедо или подключается к гнезду прикуривателя.

Важно!

Каждый датчик имеет в своей конструкции батарейку, обеспечивающую его бесперебойную работу на протяжении 7-10 лет. Стоит помнить, что батарея не съемная и по истечении этого срока датчик меняется на новый. В связи с разной частотой передачи данных, весом и другими особенностями конструкции следует производить замену только на датчики давления воздуха в шинах, рекомендованные заводом изготовителем.

Как работает датчик давления в шинах

Принцип работы этих приборов одинаков для всех видов устройств. Рассмотрим, как данные о состоянии шин попадают на пульт управления:

• На колесо закрепляется контроллер, который собирает и регистрирует данные о давлении и других параметрах.
• Датчик передает полученные данные с частотой 2 – 3 секунды трансиверу. Передача показаний контроллера осуществляется через Bluetooth.
• Программа обрабатывает пришедшую информацию и сравнивает полученные значения с имеющимися допусками. Если совокупность показателей превышает предельные для нормальной работы шин значения, то программа сигнализирует об этом водителю. Аналогичным образом обрабатывают данные о пониженных значениях давления.
• Сигналы на разных устройствах могут быть звуковыми и/или световыми.
• Предельные значения рабочих параметров можно задавать самостоятельно. Производитель, как правило, допускает регулировку устройства в пределах от 1,7 до 3,2 бара.
• Некоторые системы имеют возможность информировать владельца устройства, подавая сообщения на смартфон.

Теперь разберемся, каким образом эти измерительные устройства рассчитывают давление. Как правило, датчик сравнивает угловое вращение отдельно взятых колес. По угловой скорости можно вычислить расстояния, которые колеса проходят за одно полное вращение. Не трудно определить, что при разном давлении изменяется и наружный диаметр колеса. Это изменение настолько мало, что не видно невооруженным глазом. А датчик фиксирует даже небольшую разницу. Именно это несоответствие и регистрирует система.

Датчик давления в шинах Mazda MX-5

Если датчики реагируют даже на небольшое изменение окружности колеса, то будет не лишним выяснить, по каким механическим причинам они могут изменяться, чтобы исключить неверное толкование сигналов системы:

• Слишком маленькое давление в шинах.
• Была произведена замена колеса на отличающиеся по форме, размеру шины, протекторы и т.д.
• Аналогичным образом действует на систему и установка запасного колеса, которое чаще всего имеет отличный от основных колес диск и другие нестыковки.
• Шины повреждены.
• Нагрузка на автомобиль распределена неравномерно, вследствие чего он перегружен на какую-нибудь из сторон.
• Колеса одной из осей перегружены. Такое бывает, при прохождении машиной спуска или подъема, буксировке прицепа.
• На автомобиль установлены цепи, создающие противоскользящий эффект.

Как отключить индикатор давления шин

Итак, почему может загореться индикатор давления в шине?

• Приспущено какое — то из колес (если система с датчиком в каждом колесе – сама подскажет в каком, система косвенного измерения – проверить нужно каждое). Индикатор сам выключится после подкачки или ремонта.
• Неисправность датчика давления в колесе — ошибка лечится заменой.
• Сбой инициализации — устраняется повторной инициализацией бортового компьютера с датчиками.
• Произвели сезонную замену колес, а в смененном комплекте не оказалось датчиков давления. Компьютер считает, что они неисправны. Лечится установкой датчиков или игнорированием предупреждения.

У некоторых производителей при помощи диагностического оборудования можно активировать или дезактивировать систему TPMS, но делать это нужно крайне аккуратно, поскольку изменение всего одного бита по незнанию могут привести к плачевным последствиям для всего блока BCM.

Возможные неисправности и их признаки

Рассмотрим основные причины, когда система может подавать сигналы о недостаточном давлении:

• после смены колес;
• при смене их взаимного расположения (взаимной перестановке).

Если после таких манипуляций система подает сигналы о разбалансировке давлений, то надо сбросить настройки и вернуться к базовой установке. Контрольный сигнал может гореть и после переустановки базовых настроек. Рассмотрим характерные случаи данных неисправностей:

1. Горение контрольной лампы сигнализирует о сильной разности давлений. То есть, показатель давления хотя бы в одном из колес не соответствует настроенным значениям.
2. Мигание индикатора означает выход из строя системы. Для избавления от ошибки придется прибегнуть к помощи сервисного центра.
3. Горение индикатора во время спортивного вождения, движения по скользкой, грунтовой дороге не считается неисправностью, если при устранении причин, вызывающих ошибку, сигнальный индикатор гаснет.

Почему датчик давления в шинах показывает ошибку

Когда ошибки в работе системы определения давления в колесах нет, то индикатор давления в шинах активируется в случае, если приспущено одно или несколько колес. При этом система сама укажет какое именно. Соответственно, после восстановления давления в проблемном колесе сигнальная лампа потухнет автоматически. Однако поскольку в большинстве случаев колесо должно быть спущенным значительно и наверняка водитель сам заметит такую проблему, то причина почему горит датчик давления в шинах будет в другой.

Несмотря на простоту устройства системы TPMS, иногда возникает ложное срабатывание, и горит лампочка давления шин на приборной панели автомобиля не только при возникших проблемах именно с ним. Причины могут быть следующими:

• радиопомехи от мощных источников радиоволн, в том числе, от мощных линий электропередач;
• неполадки в работе датчика (в том числе, когда сел элемент питания);
• проблемы с приемником радиоволн;
• сбой инициализации системы после установки или перезагрузки электронного блока управления;
• сезонная смена колес, на которых не установлены соответствующие датчики, либо система не инициализирована;
• езда на автомобиле по неровным дорогам (так называемой «гребенке»), особенно на значительной скорости, когда происходит колебание давления в колесах;
• неравномерный износ протектора, поскольку в этом случае угловая скорость изношенного колеса будет немного выше, чем того, у которого протектор «свежий»;
• разница давлений в колесах, расположенных на одной оси, соответственно, большая нагрузка на покрышки;
• при изменении давления в колесах при изменении режима эксплуатации машины (например, при переходе с постоянного давления на частичное);
• при перестановке колес местами на одном автомобиле (после выполнения соответствующей процедуры необходимо заносить в память блока управления информацию об этом);
• повреждение корда покрышки автомобиля;
• автомобиль имеет одностороннюю перегрузку по осям (например, при буксировке прицепа, перевозке тяжелого груза в багажнике, при езде на крутом спуске или подъеме);
• на колеса установлены специальные цепи противоскольжения;
• вместо штатного колеса установлено запасное, в котором нет указанного датчика системы TPMS;
• неисправность датчика АБС или обрыв его проводки (в тех случаях, когда для работы датчиков давления шин используется система ABS).

Частой причиной некорректной работы системы и того, что горит лампа давления шин на панели, является неисправность датчика. Он может быть поврежден в результате демонтажа, удара при движении, повредиться во время шиномонтажа. Кроме этого, у датчика могут попросту разрядиться элементы питания, он может быть неправильно откалиброван.

Лампа давления шин может работать в нескольких режимах. Если она просто мигает — это означает, что не проведена начальная базовая установка системы и датчиков. Если же лампа сначала мигает, а потом начинает светиться на постоянной основе, то это предупреждение о том, что наблюдается потеря давления в колесах. То есть, для начала нужно проверить их состояние, а потом настроить систему путем установки базовых настроек.

Как установить и настроить датчик

Установка датчиков давления – новое веяние в тюнинге авто. В результате автомобиль получает полезную опцию, позволяющую максимально минимизировать риски опасных ситуаций. Кроме того, низкое давление способствует быстрому выведению из строя самой резины. Датчик давления поможет снизить аварийность и сохранить ресурс колесной резины.

Датчики давления, особенно если выбор пал на небольшие простейшие устройства, не требующие дополнительного оборудования, можно установить самостоятельно. Многие иномарки комплектуются ими в обязательном порядке. Но пока это явление не массовое. Установить их нетрудно, для этого следует разобраться в их разновидностях и способах функционирования.

Варианты датчиков, предлагаемые к продаже в отечественных автомагазинах

1. Внешние датчики – приборчики, которые монтируются вместо золотников. Принцип их действия – блокирование воздуха в шине. Многие устройства, предлагаемые для приобретения, показывают изменения давления в шинах из-за естественных колебаний. Их отличительной особенностью является изменение цвета при изменении давления. Существенный недостаток устройств – плохая защищенность от механических повреждений и вандалов – скрутить датчик не составит особого труда, и сделать это можно руками.
2. Внутренние датчики более надежные, так как полностью защищены от внешних воздействий. Находятся они в полости шины. Украсть их также невозможно – только вместе с колесом. Их существенным недостатком является высокая цена. Самое простенькое устройство может стоить до 5 – 7 тыс. руб., а приборчик с повышенным функционалом – до 8000.

Мы рассмотрели разновидности устройств по способу крепления. Не лишним будет разобраться и с вариантами приборов, различающихся по способу определения давления. Все устройства можно разбить на несколько групп. Начнем с простейших:

1. Механические. Самые простые и дешевые. Конечно, они выпускаются только для наружного крепления и стоят в пределах 1000 руб./комплект. Это простейшие устройства, принцип действия которых основан на смещении колпачка под давлением воздуха в шинах из зоны нормального давления (зеленой) в зону пониженного (красную). Они не оснащены чипами и предавать информацию на пульт управления не могут. Мониторить их работу можно только визуально.
2. Более сложные технически и удобные эксплуатационно – электронные. Такие устройства уже снабжены чипами, способными передавать информацию на простой электронный дисплей, имеющий только две позиции: зеленую — все в порядке, и красную – проверьте колеса.
3. Еще более сложные и дорогие с огромным функционалом – внутренние электронные. Состоят из нескольких частей: внутренней – монтирующейся в колеса и внешней – мини-компьютера. Он собирает информацию со всех датчиков, анализирует и показывает температуры колес, скорости их вращения и пр.
4. Самые сложные, передающие всю информацию с помощью особого ПО прямо на смартфон владельцу.

Датчик давления в шинах Ford

Установка и настройка

1. Проще всего установить механические датчики, достаточно вкрутить их вместо штатных колпачков. Дополнительной настройки они не требуют.
2. Электронные устройства устанавливать сложнее по причине наличия блока управления, который может работать автономно или подсоединяется к прикуривателю. Для начала его переводят в режим обучения и далее действуют по прилагаемой к прибору инструкции. Как правило, датчики рекомендуют ставить по кругу с левого переднего колеса. После монтажа каждого датчика надо следить, чтобы он правильно отображался на дисплее. Иначе их следует переставить в соответствии с отображающимися параметрами.
3. Сложнее всего устанавливать внутренние датчики: для их монтажа понадобится шиномонтажный станок. Лучше, если установку проведут профессионалы. После монтажа не забудьте проверить правильность установки сосков датчиков. Для этого необходимо накачать колеса. Дополнительные настройки не потребуются, если снятие информации предполагается проводить с дисплея системы (он идет в комплекте). Можно подключить пульт к магнитоле – для этого надо скачать приложение и по инструкции провести обучение, спуская и накачивая по очереди все шины.

Какой датчик давления шин лучше купить

Перед покупкой следует учесть особенности транспорта, в котором планируется установить систему контроля давления.

От них зависит необходимое количество датчиков в комплектации:

• Для легковых автомобилей оно должно составлять не менее 4;
• Для грузовых — до 6;
• Владельцам мотоциклов будет достаточно двух.

Стоит обратить внимание на способ передачи считываемых данных. На рынке представлены датчики, совместимые как с бортовой электроникой, так и со сторонними устройствами. Наиболее комфортной в использовании окажется система с поддержкой беспроводного соединения.

Важным параметром работы является диапазон измерения давления. Стандартными для большинства систем считаются пороговые значения 0 и 6 бар.

Соответствующие им датчики могут использоваться в мотоциклах, скутерах, легковых автомобилях. При высокой нагрузке на транспортное средство понадобится модель с более широким диапазоном — до 13 бар.

Советуем определить используемые в системе источники энергии. Большинство датчиков работают от комплекта батареек. Приемники же могут оснащаться независимыми аккумуляторами либо питаться от прикуривателя.

Автономное питание системы контроля давления отличается большей надежностью и не требует обязательного запуска двигателя.

Для контроля давления в шинах также применяется программное обеспечение АБС. Его настройка должна производиться с участием специалистов СТО после каждого ремонта автомобиля или замены покрышек. Установка съемных датчиков является более простым и экономичным решением.

Рекомендации: 12 лучших автомобильных компрессоров

12 лучших манометров

16 лучших летних шин для автомобиля

Как проверить датчики давления в шинах

Проверку простейших устройств следует проводить простым сравниванием с эталонными показаниями манометра. В системе TPMS проверка проводится комплексно. Для этого на дисплее выбирается проверяемое колесо. Из него надо спустить воздух и снова накачать, контролируя на дисплее всю информацию. Та же процедура проводится и для трех оставшихся колес.

После завершения проверки можно изменить основные настройки системы на более удобные: выбрать тип сигнала тревоги, единицы измерения, минимальные и максимальные значения давления и пр.

Система контроля давления в шинах авто TPMS в разъем внешние датчики

Датчики давления и температуры в современных автомобилях зачастую устанавливаются производителем в форме штатного устройства. Но если авто не оборудовано или штатная аппаратура вышла из строя, следует срочно исправлять эту ситуацию. Иначе автомобилист рискует собственной безопасностью, потерей денег и комфорта при управлении.

Система контроля TPMS станет отличным выбором для человека, который знает цену средствам и привык к удобной езде.

Особенности:

• Дисплей питающийся от прикуривателя с выходом USB 5В/1А;
• Высокая чувствительность, широкий диапазон настроек;
• Яркий дисплей с наглядным отображением данных;
• Длительный эксплуатационный срок, датчик держит заряд до 5 лет;
• Простая установка на ниппель колеса.

Что будет если не следить за уровнем давления в шинах? Последствия ожидаются самые неприятные. Снижение нормального давления всего на 0.1 Бар уже грозит повышенным расходом топлива на 8, а то и 10%. Ресурс шин падает еще серьезнее, до 30%. Больше затрат на горючее, чаще смена шин. Добавьте сюда и тот факт, что при разном давлении в шинах снижается управляемость автомобиля, растет риск ДТП. А чем больше расход топлива, тем больше выброса вредных веществ в атмосферу.

Итого, деньги, безопасность, экологичность – все под угрозой.

Система TPMS решает всю совокупность проблем разом.

Это «умная» система, состоящая из датчиков и дисплея. Автомобилист сам задает параметры верхнего и нижнего предела давления и температуры, на которые должны реагировать сенсоры. При нарушениях, дисплей тут же сообщит и в звуковой и в визуальной форме об этом. Вся информация с датчиков отправляется на монитор посредством радиосигнала.

TPMS – это новое слово в долговечности и функциональности. Приёмный модуль с монитором вставляется в гнездо прикуривателя автомобиля. Для расширения возможностей, приемник оснащен выходом USB 5В/1А для зарядки мобильных телефонов.

Инструкция по установке:

Характеристики:

Дисплей:

• Оповещение: звуковая и световая индикация
• Питание: через прикуриватель
• Рабочее напряжение: 12 Вольт
• Рабочая температура: -20 ~ 85 °C
• Размер дисплея: 80 х 50 х 35 мм

Датчик внешний:

• Рабочее напряжение: 2.1 — 3.5 Вольт
• Рабочая частота: 433,92 Мгц
• Погрешность: 0.1 Бар
• Диапазон измерения давления: 0-116 Psi
• Рабочая температура: -40 °C ~ 125 °C
• Размер датчика: 23 х 17 х 23 мм

Гарантия на комплект: 1 год

Приобрести систему контроля давления в шинах TPMS в прикуриватель внешние датчики в интернет-магазине Electro-kot очень просто — для этого достаточно нажать на кнопку в корзину, заполнить необходимые поля и выбрать удобный способ доставки.

Как сбросить датчик давления в шинах

Для этого необходимо проделать последовательно следующие шаги:

• Проверить давление во всех шинах.
• При необходимости произвести подкачку или стравить лишний воздух до рекомендуемого производителем значения.
• Включить зажигание.
• При включенном зажигании нажать на клавишу «SET» и удерживать её в течение нескольких секунд, одновременно с удерживаемой клавишей должен загореться индикатор датчика давления.

При этом происходит сброс текущих настроек и запуск новой калибровки. В подтверждении полного обновления программы обслуживания система должна подать звуковой сигнал и отключить индикацию.

Из-за повышения числа дорожно-транспортных происшествий, происходящих по нерадивости автомобилистов, принято решение с 2008г. оснащать все машины, произведенные в США датчиками давления. Европейские производители последовали примеру Америки, приняв аналогичное постановление в 2014 году. Теперь все авто, выпущенные позднее, снабжаются системой TPMS.

Надо помнить, что наличие данных датчиков не снимает с водителя ответственности за небезопасную езду. Чтобы полностью предотвратить аварийные ситуации, возникающие по причине недостаточного объема шин, следует периодически проверять давление стандартным механическим способом.

Виды датчика давления

Контроль давления в шинах автомобиля ведется при помощи разных датчиков, которые делятся на:

• Внешние. Удобный вариант, который идеально подходит для любителей бездорожья или владельцев нескольких автомобилей. Устанавливается внешний датчик прямо на ниппель, при необходимости вы можете его быстро снять и переставить на другую покрышку.
• Внутренние. Такие датчики стоит отнести к новому поколению, они крепятся на колесный диск вместо мундштука. Современные автомобили изначально комплектуются системами, которые осуществляют контроль давления в шинах. При необходимости вы можете самостоятельно выполнить монтаж датчика.

Важно! Компания Continental производит не только автомобильные шины, но и датчики контроля давления в них. Особенность их продуктов заключается в том, что компонент крепится к внутренней стороне шины. Помимо давления он измеряет длину поля зацепления покрышки. Благодаря этим данным водитель сможет подобрать оптимальное давление. Следить за шинами вы можете прямо со своего смартфона.

Виды систем контроля давления в шинах

Принципиально системы можно разделить на два вида: с прямым (direct) и косвенным (indirect) измерением.

Система косвенного измерения

Это система считается самой простой по принципу действия и реализуется при помощи ABS. Она в движении определяет радиус колеса и расстояние, которое оно проходит за один оборот. Датчики ABS сравнивают показатели от каждого колеса. Если есть изменения, то подается сигнал на приборную панель автомобиля. Идея заключается в том, что радиус и пройденное расстояние спущенного колеса будет отличаться от эталонного.

Плюсом такого типа TPMS является отсутствие дополнительных элементов и приемлемая стоимость. Также в сервисе можно настроить начальные параметры давления, от которого будут измеряться отклонения. Минусом являются ограниченные функции. Нельзя измерить давление до начала движения, температуру. Отклонение от реальных данных может составлять около 30%.

Система прямого измерения

Данный тип TPMS наиболее актуальный и точный. Давление в каждой шине измеряется специальным датчиком.

В стандартный набор системы входят:

• датчики давления в шинах;
• приемник сигнала или антенна;
• блок управления.

Датчики передают сигнал о температуре и состоянии давления в шинах. Приемная антенна передает сигнал в блок управления. Приемники устанавливаются в колесных арках автомобиля, на каждое колесо свой.

Работа системы TPMS с приемниками и без них

Существуют системы, в которых отсутствуют приемники сигнала и колесные датчики связываются непосредственно с блоком управления. В таких системах датчики необходимо “прописывать” в блок, чтобы он понимал в каком колесе появилась проблема.

Информация для водителя может выводиться разными способами. В более дешевых вариантах вместо дисплея загорается индикатор, сигнализирующий о неполадках. Как правило, он не указывает в каком именно колесе проблема. В случае вывода данных на дисплей можно получать информацию о температуре и давлении для каждого колеса отдельно.

Дисплей TPMS на панели приборов

Прямое измерение давления в шинах

TPMS система контроля давления в шинах основана именно на таком подходе — непосредственном инструментальном контроле требуемого параметра. Устройство подобных изделий однотипно, их комплектность обычно следующая:

• датчик давления воздуха в шинах TPMS;
• блок электроники;
• устройство беспроводной передачи и приема данных;
• монитор, отображающий результаты измерения давления в шинах.

Конструктивно подобные системы бывают внутренними и внешними.

Внешние системы TPMS

Датчик TPMS, да и сама система контроля давления в шинах, не является обязательной опцией для большинства автомобилей. Как правило, подобными устройствами комплектуются авто класса люкс, хотя такие изделия стали появляться на более дешевых машинах. Как мы уже убедились ранее, контроль состояния колес надо вести постоянно или, как минимум, перед каждой поездкой.

С подобной проблемой можно справиться, используя внешние, универсальные системы контроля давления. Они могут применяться на машине любого класса, не требуя при этом каких-то серьезных переделок в автомобиле. Рассмотрим, что собой представляют подобные устройства на примере FOBO Tire. Как выглядит такая система, показано на фото ниже.

Комплект поставки состоит из четырех датчиков и центрального блока. Рисунок на нем напоминает стилизованное изображение авто с колесами (вид сверху), если с каким-то из них возникают проблемы, оно будет подсвечиваться. Работает такая система достаточно просто. Колпачки, которые являются датчиками давления, устанавливаются (накручиваются) на вентили, как это показано ниже.

Да, размер датчиков великоват, но держатся они на колесе устойчиво, движению не мешают. Центральный блок можно разместить в салоне автомобиля в любом удобном месте. С датчиков давления (колпачков) радиосигнал поступает на центральный блок. Границы изменения давления можно задать при первоначальной калибровке, так что в случае выхода измеренного значения за установленные границы, водителю станет об этом известно.

Последним достижением в области контроля стала возможность непосредственного подключения датчиков к смартфону, что позволяет с помощью специального приложения мгновенно оценить величину давления в шинах. Дополнительно при этом будет отображаться заряд батареек датчиков, а также температура шин. Заряда обычно хватает на два года работы, по истечении срока батарейки надо менять.

Необходимо отметить, что для предотвращения хищений при монтаже датчиков используется специальная контргайка. Кроме того, каждый датчик закреплен (прописан) за определенным комплектом в блоке электроники, благодаря чему при хищении его нельзя будет использовать в любом другом устройстве. Такие датчики на автомобиль могут быть установлены самостоятельно.

Настройка всей системы также выполняется достаточно просто. Первоначально надо скачать специальное приложение на смартфон. После того, как датчики установлены, со смартфоном надо обойти их все, тем самым они будут зарегистрированы в приложении.

Рассмотренный выше вариант системы контроля не единственный. Есть устройства, использующие при работе те же принципы, но выполненные по-другому. В частности, информация с датчиков будет отображаться на специальном мониторе, который через прикуриватель подключается к бортовой сети автомобиля. Пример такой системы показан ниже.

Как видно из приведенного фото, каждый датчик ставится на своё строго определенное место (вперед право, вперед лево, сзади лево, сзади право).

Внутренние системы контроля давления

Описывать, как работает подобная система, наверное, не требуется. Все просто и понятно, достаточно посмотреть на приведенную ниже картинку

Сами датчики располагаются в колесах, вентиль служит передающей антенной, с нее сигнал поступает на блок электроники, размещаемый в салоне. Он может располагаться отдельно, подключаться через прикуриватель, или у люксовых автомобилей индикация выведена на панель приборов.

Внешний вид датчика показан на фото ниже.

Конструктивное исполнение, а также способ крепления приведены на следующем рисунке. В корпусе датчика располагается измерительный элемент, а также вся электроника вместе с радиопередатчиком. Как уже отмечалось, антенной служит вентиль. Информация со всех датчиков по радиоканалу передается в блок управления. Там сравниваются полученные значения со стандартными, хранящимися в памяти. Если будет зафиксировано отклонение, то выдается сообщение на индикацию.

Расположение датчика на колесе показано на фото.
