Система смазки двигателя внутреннего сгорания подобна человеческой кровеносной системе. Масло, как и кровь, циркулирует по замкнутому кругу, смазывая, охлаждая и очищая движущиеся детали. Все это, естественно, происходит под определенным давлением, снижение или превышение которого неизменно приведет к нарушению рабочего процесса.

Малейшая течь масла из двигателя – сигнал к тому, что произошла разгерметизация системы. А это уже серьезный повод для того, чтобы задуматься о проведении диагностики силового агрегата.

В этой статье мы поговорим о том, по каким причинам возникает, и как устранить течь масла из-под клапанной крышки.

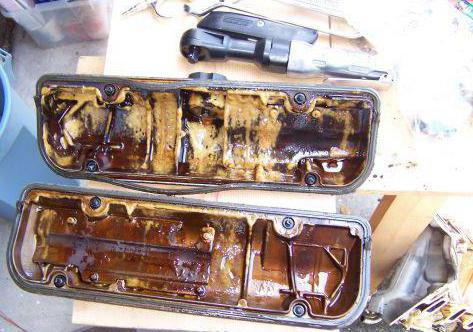

Что собой представляет крышка клапанов

Этот элемент двигателя внутреннего сгорания предназначен для защиты газораспределительного механизма от попадания в него грязи, пыли и влаги. Кроме этого, крышка защищает все подкапотное пространство от масла, которое подается под давлением для смазки ГРМ.

Первые двигатели внутреннего сгорания не имели клапанной крышки, из-за чего механизм газораспределения постоянно приходилось мыть и чистить. Со временем ГРМ стали прикрывать штампованными крышками из тонкой листовой стали. Сегодня этот элемент изготавливают из алюминия путем литья. И это уже не просто крышка, а целая конструкция, в задачи которой входит и защита ГРМ, и участие в процессе вентиляции картера, и сбор масла, разбрызгиваемого движущимися деталями механизма газораспределения.

С целью обеспечения герметичности клапанная крышка крепится к головке блока цилиндров через резиновую или силиконовую прокладку. В некоторых новых автомобилях прокладку не ставят вообще: ее роль выполняет слой специального герметика.

Из-за чего может течь прокладка клапанной крышки или сальники ДВС

Сама клапанная крышка

Пластиковый элемент при неосторожном обращении можно сломать или разбить. Иногда на нем появляются трещины. Можно попробовать замазать их герметиком, но обычно такой ход не устранял проблему. Оптимальный вариант – отдавать предпочтение металлическим изделиям. Аналог из алюминия прослужит гораздо дольше.

Можно провести диагностику самостоятельно. Снимите крышку, установите ее на ровную поверхность. Если между основанием и самим объектом будет хотя бы небольшая щель, есть вероятность, что прокладка протечет. Некоторые мастера пытаются выводить привалочную плоскость, снимая часть материала можно сделать только хуже, поскольку крышка от этого станет только менее жесткой.

Иногда причиной становится маслозаливная горловина. Именно через нее заливается масло при работах. Из-за нее тоже могут возникнуть проблема. Под крышкой есть еще одна прокладка, которая со временем теряет свою плотность. Масло начинает сочиться при работающем двигателе. На практике это можно увидеть в виде черных пятен. Со временем на такие пятна налипает пыль. Самое простое решение – заменить крышку маслозаливной горловины.

Возможные места утечки

Если вы заметили, что течет масло из-под клапанной крышки, постарайтесь точно определить место утечки. Чаще всего смазка может вытекать:

• в местах соединения крышки с головкой блока цилиндров вследствие износа прокладки или избыточного давления в системе;
• в местах болтового соединения крышки с ГБЦ;
• из маслозаливной горловины.



В редких случаях течь масла может возникнуть и на самом корпусе крышки. Это может быть следствием механического повреждения или заводского брака при литье.

Причины течи масла из-под клапанной крышки

Течь масла из-под крышки клапанов может быть обусловлена двумя факторами:

• утратой прокладкой своих герметизационных свойств;
• повышением давления масла в системе.

В первом случае прокладка в силу значительного времени эксплуатации и влияния высокой температуры попросту грубеет или трескается, что не может не сказываться на герметичности системы. Это не самый худший случай. Достаточно поменять старую прокладку на новую, и герметичность восстановится.

Но если подтеки масла из-под клапанной крышки вызваны увеличением давления внутри системы, потребуется дальнейшая диагностика. И начинать ее нужно с измерения давления.

Что делает крышка и почему она течёт?

По большому счёту, крышка клапанов в любом двигателе просто не должна давать маслу разбрызгиваться во время работы двигателя, поскольку в большинстве случаев нагрузки от внутреннего давления она не получает. Точнее, не должна получать.

Картерные газы

На самом деле, причиной течи масла могут быть картерные газы, создающие избыточное давление над газораспределительным механизмом.

Течь из под прокладки клапанной крышки — болячка Шевроле Лачетти.

В Шевроле Лачетти за циркуляцию картерных газов отвечает, в том числе и клапан вентиляции картера. Если он забит, давление под крышкой будет возрастать, газы начнут выдавливать масло, а первым слабым звеном на их пути станет именно прокладка. В таком случае прокладка, какая качественная она бы ни была, не протянет и пяти тысяч пробега. Следовательно, если мы замечаем подтекание масла из-под крышки клапанов Лачетти, стоит выкрутить и проверить состояние клапана вентиляции картера. Это можно сделать за несколько минут любым аэрозольным средством для мытья карбюратора.

Хорошие-плохие крышки. Версия вторая

Как известно, на Шеви Лачетти установлена клапанная крышка из пластика. Естественно, инженеры пошли на такой шаг с целью удешевления и облегчения двигателя. Это отразилось на жёсткости крышки. К тому же, пластик, даже самый хороший, не так активно противостоит термической деформации, как алюминиевый сплав. Стоит один раз хорошенько перегреть мотор, как крышку клапанов поведёт, тогда о герметичности говорить не приходится, масло будет проникать под прокладкой.

Пластиковая крышка.

Алюминиевая крышка.

Рекомендуем: Силиконовая смазка для автомобиля применение

Чтобы проверить эту версию, снимаем крышку и устанавливаем её на стальную ровную плиту (или на стекло в крайнем случае). Если между плитой и крышкой будет щель хотя бы миллиметр, уже есть вероятность, что прокладка потечёт. Планировать крышку (выводить привалочную плоскость) — пустая трата времени, потому что пластик тонкий и, снимая часть материала мы сделаем только хуже, крышка станет ещё менее жёсткой. Оптимальный выход в этой ситуации — замена крышки.

Версия третья: прокладки и кольца

Если мы точно знаем, что плоскость крышки идеально ровная, вентиляционный клапан чистый, а прокладки все равно текут, дело, скорее всего, в самих прокладках. К тому же, некоторые недооценивают роли уплотнительных колец, которые устанавливаются под шляпки болтов. При замене прокладки в обязательном порядке необходимо менять и эти кольца. Фирменные уплотнители GM очень быстро твердеют и начинают пускать масло, а почти такие же по размеру кольца от Камаза (они белого цвета и стоят на порядок дешевле) выдерживают высокую температуру и полностью сохраняют эластичность на весь срок службы прокладки.

Уплотнительные кольца болтов от Камаз отлично подходят на Лачетти

А вот прокладки тоже бывают разного качества. От их качества в основном и зависит частота замены. Кто-то предпочитает использовать дорогие немецкие, кто-то отечественные подешевле, однако сэкономив на прокладке, мы чаще занимаемся заменой. К примеру, фирменная прокладка GM96 353 002 стоит около 450 рублей, но её ресурс многих не радует. К тому же профиль материала простой квадратный. Чуть лучше ходит прокладка Parts Mall96 353 002, но лучшие отзывы собрала прокладка Victor Reinz с каталожным номером 155345601. Она имеет Т-образный профиль, а за счёт этого большую площадь перекрытия плоскости головки блока.

Прокладка клапанной крышки Victor Reinz.

Прокладка клапанной крышки GM 96353002.

Четвёртая версия: болты, герметики и руки

Прокладка, даже самая качественная, должна быть установлена на герметик. Он должен выдерживать высокие температуры и не вредить катализатору. Многие компании выпускают подобные продукты в огромном количестве, однако герметик герметику рознь — для клапанной крышки подойдёт только такой, на упаковке которого указано «sensor-save» и «High-Temp». Если производитель указал эти два важных свойства, тогда состав герметика нас интересовать уже должен. При правильном нанесении он будет отлично работать.

15 болтов, которые прижимают крышку клапанов к плоскости головки, со временем могут вытягиваться, металл уставать, а резьба прослабляться. Поэтому многие советуют при каждой замене менять и болты. Тем более, что при затяжке старые болты имеют привычку ломаться. Один болт стоит порядка 20 рублей (кат. № 94 500 909), по карману это ударит не сильно.

Болты крепления крышки.

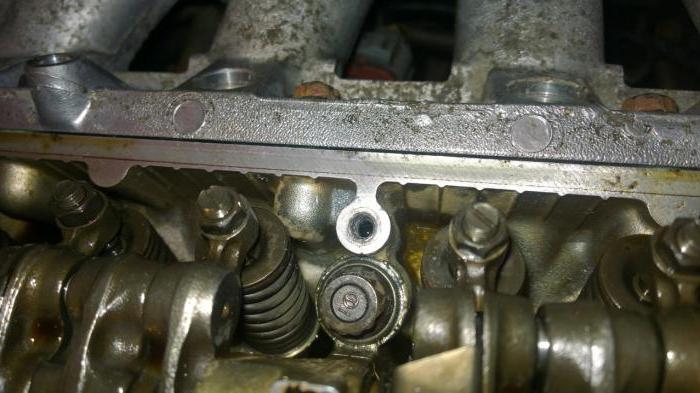

Ещё один важный, если не основной момент — технология замены прокладки. В обязательном порядке нужно тщательно вымывать и очищать от остатков старого герметика, плоскости головки и крышки, после чего обезжиривать их, герметик наносить тонким слоем и обязательно давать ему застынуть ровно столько, сколько указано в инструкции.

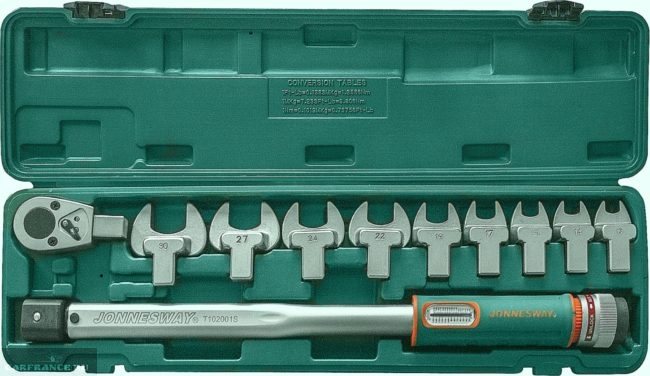

При затяжке болтов настоятельно рекомендуется использовать динамометрический ключ и точно соблюдать порядок затяжки болтов.

Следовательно, делаем выводы. Чтобы прокладка клапанной крышки на Лачетти не протекала как можно дольше, контролируем и обращаем внимание на:

1. Вентиляционный клапан картерных газов.

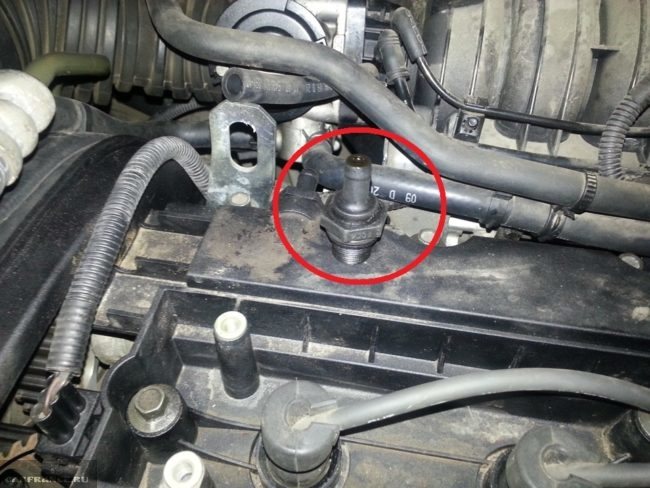

   Вентиляционный клапан.

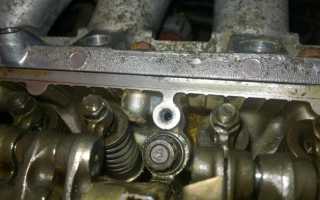

2. Плоскость посадки клапанной крышки.
3. Качество и профиль прокладки.

   Оригинальная прокладка выглядит просто смешно по сравнению с Reinz.

4. Уплотнительные кольца для болтов крепления.

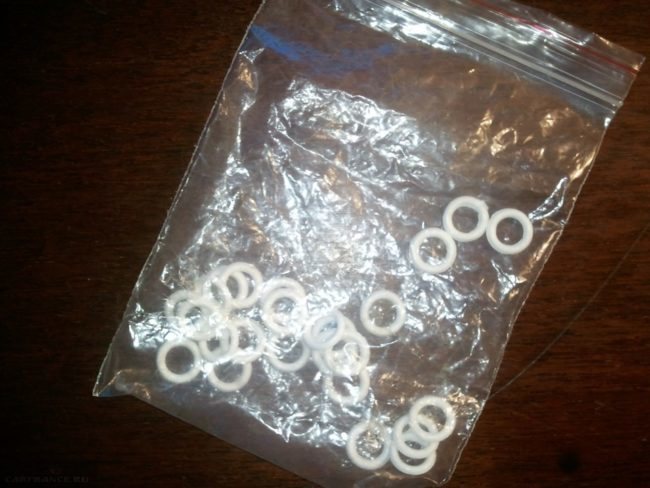

   Уплотнительные кольца.

5. Использование новых болтов и герметика при замене прокладки.

   Герметик ABRO Black.

6. Использование динамометрического ключа при закручивании болтов крышки.



   Динамометрический ключ.

Конечно, это не панацея, но если следовать этим советам, прокладка клапанной крышки проживёт намного дольше. Следите за чистотой под капотом и ровных всем дорог!

Рекомендуем: Устройство и принцип работы автоматической коробки передач

Как измерить давление масла

Как уже было сказано, смазка циркулирует по специальным каналам внутри двигателя под напором, создаваемым масляным насосом. Нормальное давление масла для каждого двигателя разное, все зависит от его объема, количества цилиндров, клапанов и т.д. Чтобы не гадать, загляните в руководство по эксплуатации вашего автомобиля, там все обозначено. Так вот, если давление в системе снижается, его датчик моментально просигнализирует вам об этом загоревшейся на панели приборов лампой.

Если же происходит его повышение, он не отреагирует никак. Иными словами, высокое давление можно определить, только подсоединив к двигателю специальный жидкостный манометр вместо датчика. Ориентируясь на его показания, можно сделать вывод, что течет масло из-под клапанной крышки по причине повышения давления в системе, или причина все же в прокладке (уплотнителях).

О чем говорит высокое давление масла

Для автомобиля, как и для человека, «гипертония» не сулит ничего хорошего. В нашем случае она является свидетельством неполадок в работе системы смазки. Итак, если в вашем автомобиле течет масло из-под клапанной крышки, и вы диагностировали повышение его давления, причиной этому может быть:

• нарушение нормальной вентиляции картера вследствие забивания сеток маслоотделителя;
• засорение масляных каналов головки блока цилиндров;
• засорение масляного фильтра;
• заклинивание редукционного клапана в закрытом положении.

Рассмотрим эти причины более детально, причем в том порядке, в котором лучше проводить диагностику: от самого простого к сложному.

Основные причины течи

Вот мы и подобрались к основным причинам, ребята сразу скажу их не много! Я бы даже сказал всего три:

• Прокладка
• Сама клапанная крышка
• Шпильки, болты, гайки
• Масленая крышка

Только по эти причинам может происходить течь, она конечно не интенсивная, но либо тут, либо так сверху можно видеть подтеки, которые еще и покрываются пылью и грязью! По своему опыту скажу — напрягает жутко. НУ что же давайте подробнее разберем каждую из проблем.

Нарушение нормальной вентиляции картера

Начнем с самой распространенной причины повышения давления в системе смазки, встречающейся в отечественных автомобилях. Чаще всего масло из-под клапанной крышки ВАЗ начинает сочиться по причине нарушения вентиляции картера. Проще говоря, картерные газы, которые должны свободно выходить из двигателя, встречают на своем пути препятствия, и начинают скапливаться внутри, создавая избыточное давление. В этом случае оно не только давит масло из-под клапанной крышки, но также может выбрасывать его через сапун в корпус воздушного фильтра.

Что же это могут быть за препятствия? Во-первых, сетка маслоотделителя, если она забита продуктами сгорания. А во-вторых, обычные отложения и грязь на внутренних стенках штуцеров, к которым присоединяются шланги вентиляции. Так что, если гонит масло из-под клапанной крышки в нашем автомобиле, не поленитесь снять клапанную крышку и промыть сетку маслоотделителя, а заодно и прочистить штуцеры.

Засорение масляных каналов и фильтра

Головка блока цилиндров имеет целую сеть специальных каналов, по которым движется масло. Применение низкокачественной смазки, попадание в систему грязи, перегрев двигателя – это основные причины, по которым эти каналы могут засоряться. Когда это происходит, давление масла, естественно, увеличивается, ведь масляный насос продолжает работать.

То же самое происходит и когда забивается фильтр. Он теряет свою пропускную способность, создавая повышенное давление в системе. И нет ничего удивительного в том, что течет масло из-под клапанной крышки, если вы меняли фильтр несколько лет назад.

Устраняется данная проблема путем замены фильтрующего элемента и промывкой системы с использованием специальных жидкостей.

Признаки и причины течи

Чтобы бороться с проблемой, необходимо знать о ее причинах и признаках. По каким же признакам определить, что течет масло из двигателя? Протечка моторной жидкости иногда вызывается проскальзывание сцепления. Если моторная жидкость попадает на впускной коллектор или выхлопную трубу, то вы почувствуете при этом неприятные запахи или увидите синий дым, который идет из-под капота.

Масляные пятна в результате протечки жидкости из двигателя

После ночи обратите внимание на место, где стояло ваше транспортное средство. Масляные пятна под мотором могут свидетельствовать о том, что из него вытекло масло и нужно решать проблему. Главный признак — это характер масляного пятна. Оно будет либо желтым либо темным, а по виду это будет скользкое и жирное пятно.

Кроме того, еще одним признаком того, что течет жидкость из двигателя, является ее недостаточный уровень. Если масло полностью выдавило на ходу или оно ушло из мотора на стоянке, то, разумеется, уровень будет самым низким. Поэтому водителям рекомендуют перед каждой эксплуатацией транспорта проверять уровень жидкости двигателя. Кроме того, об этой проблеме может заявить панель приборов. Если уровень масла недостаточный и оно частично вытекло, вы увидите характерный значок недостатка жидкости в моторе на приборной панели.

Что касается причин, то они рассмотрены ниже:

1. Произошла поломка управляющей системы впускного коллектора.
2. Не герметичность датчика уровня моторной жидкости — если утечка наблюдается в районе датчика.
3. Не герметичность фильтрующего элемента — если жидкость течет в района масляного фильтра.
4. Протечка сальников мотора.
5. В систему залито не то ММ. Иногда автовладельцы не учитывают рекомендации авто-производителя касательно выбора расходного материала. Разумеется, игнорировать это не стоит. Жидкость следует заливать только ту, что указана производителем, поскольку это очень важно. на работоспособность расходного материала влияет пакет присадок, химический состав, свойства вязкости. Элементы, содержащиеся не в том масле, которое нужно, могут разъедать резиновые компоненты системы впрыска, что может привести к тому, что ММ полностью вытекло из машины.
6. Перелив жидкости. Если вы налили слишком много расходного материала в двигатель, то это может послужить причиной увеличения рабочего давления ММ. В результате повышенного давления увеличится уровень нагрузки и на уплотнительные элементы вместе с сальниками. Соответственно, это может стать причиной разрушения конструкции.
7. Транспорт долго не использовался. Если в течении двадцати дней мотор вашего авто не будет нагреваться, то жидкость может стечь в поддон картера, а все уплотнительные элементы заодно с сальниками начнут рассыхаться из-за простоя.
8. Недостаточный уровень вентиляции картера. Каждому автомобилисту известно, что выхлопные газы поступают в картер через поршни. Поршневые отверстия будут пропускать больше газов, если двигатель уже достаточно старый. Когда эти газы собираются в картере, создается чрезмерное давление в системе. Снижать это давление должна система вентиляции, но если ее каналы забиты, то ни о каким снижении давления и речь быть не может. Соответственно, давление будет выдавливать расходный материал.
9. Пробита прокладка ГБЦ. Этот уплотнительный элемент может быть поврежден в любом месте, что спровоцирует выход жидкости наружу. Однако, если прокладка пробита, то это не означает, что жидкость будет выходить именно наружу. Она может вытекать и в систему охлаждения, если перебита часть, находящаяся между цилиндрами и охладительной системой. В этом случае все можно понять по цвету антифриза — он будет более мутным. Кроме того, машина будет терять мощность, охлаждающая жидкость будет постоянно пениться, а двигатель регулярно перегреваться.

Рекомендуем: Замена масла в АКПП: рекомендации специалистов

Выбираем прокладку клапанной крышки

Уделите достаточно внимания выбору прокладки, так как устранить течь масла из-под клапанной крышки, используя некачественное изделие, вам вряд ли удастся. Предпочтение здесь лучше отдать оригинальной запчасти, узнав ее заводской каталожный номер. Если конструкцией предусмотрена резиновая прокладка, проследите за тем, чтобы резина была мягкой и не имела никаких трещин или наплывов. Все эти дефекты обязательно скажутся на герметичности.

Нужно ли смазывать резиновую прокладку герметиком

Насчет использования герметика мнения автомехаников расходятся. Одни считают его применение недопустимым, другие же, наоборот, утверждают, что только с ним можно достичь полной герметичности. Скажем так, если поверхности крышки и блока цилиндров имеют шероховатости, применение герметика желательно, но только если он будет нанесен аккуратным тонким слоем. Если же поверхности идеально ровные, можно обойтись и без него, ведь еще несколько лет назад никто подобным уплотнителем особо не пользовался. Ну а для автомобилей, где прокладка не предусмотрена конструкцией, без герметика не обойтись.

Если масло течет из горловины или в местах болтовых соединений

Случается, что масло течет не из места соединения привалочных поверхностей головки блока цилиндров и крышки клапанов, а, например, из маслозаливной горловины или там, где есть болтовое соединение. Причиной таких утечек является все то же избыточное давление. Устранив причины повышенного давления, рекомендуется заменить резиновые уплотнители болтов (если они предусмотрены конструкцией), а также проверить герметичность крышки маслозаливной горловины.

Течь масла из-за плохой поршневой группы

Когда двигатель весь покрыт масляными пятнами, а прочистка вентиляции не дала результатов, вероятнее всего, поломаны или «сели» поршневые кольца. В этой ситуации поможет только ремонт, но сначала необходимо определить, действительно ли виновата поршневая группа.

Признаки неисправной цилиндро-поршневой группы следующие:

• двигатель неустойчиво работает на холостом ходу, не развивает необходимой мощности;
• из трубы глушителя идет сизый дым, он становится более заметным на перегазовках;
• также дым хорошо заметен, если снять крышку маслозаливной горловины;
• масляные подтеки появляются не только в районе клапанной крышки, но и по всему двигателю в местах соединений его частей.

Ремонт в этом случае следует начинать со снятия головки блока. Если в цилиндрах нет выработки и задиров, можно попробовать поменять поршневые кольца. При повреждениях цилиндров необходимо снимать двигатель и производить капремонт.
