Когда прокладка клапанной крышки, которая находится под капотом автомобиля, начала пропускать масло, автомобилисту стоит подготовиться к серьёзным проблемам. Клапанные крышки – это первые детали, на которые сразу падает взгляд, когда открывается автомобильный капот. Некоторые автомобилисты предпочитают окрашивать крышки вместе с воздухоочистителем в яркие цвета.

Крышка клапана выполняет достаточно простую задачу – закрывает механизм газораспределения и горловину для заливки моторного масла. К головке клапана этот элемент крепится несколькими болтами либо гайками. Между данными элементами обязательно размещается прокладка крышки клапана.

Зачем нужна прокладка крышки клапанов?

Прокладка под клапанную крышку – деталь, на первый взгляд, незначительная и тем более не влияющая на мощностные характеристики автомобиля или ухудшающая нормальное функционирование его мотора. Каждый ответственный автолюбитель обязан следить за её состоянием, производя её замену при первых признаках протекания.

Прокладку изготавливают из особого резинового состава, сохраняющего свои свойства даже при резких перепадах температур, а также не взаимодействующего с моторным маслом.

Но со временем элемент всё же теряет свои свойства и становится твёрдым, покрывается микротрещинами, через которые и просачивается масло.
Даже самая незначительная течь может привести к внешнему загрязнению силового агрегата, которое впоследствии очень сложно очистить.
И, естественно, такое явление не добавит стабильности работе двигателя внутреннего сгорания.

Как и когда следует менять прокладку?

Активно эксплуатируя свой автомобиль, вы не избежите частой замены прокладок крышек клапанов. Зачастую это происходит в следующих ситуациях:

— при проведении текущего либо капитального ремонта автомобиля;

— во время утечки смазки в соединительном месте крышки и головки;

— при демонтаже механизма газораспределения с целью его ремонта или проведения технического обслуживания.

Когда нужно менять прокладку? Некоторые очень скрупулезные автомобилисты, достаточно ответственно подходящие к состоянию своих четырехколесных любимцев, производят замену прокладки крышки клапана вместе с моторным маслом. В таком, казалось бы, параноидальном поведении присутствует очень здравый расчет. Они полностью оберегают двигатель от протекания. Так же в процессе замены прокладки можно в очередной раз продиагностировать узлы механизма газораспределения на предмет износа и повреждений.

Как поменять прокладку клапанной крышки? Перед заменой интересующей вас детали подготовьте качественный герметик для крышки, выдерживающий высокие температуры, новую прокладку и обезжиривающий состав. Замена прокладки – предельно простой процесс:

— снимите корпус очистителя воздуха;

— открутите болты по всему периметру;

— снимите навесное оборудование, если есть таковое;

— удалите остатки герметика и обработайте обезжиривающим материалом;

— новую прокладку следует смазать герметиком с двух сторон и смонтировать на соответствующее ей место.

Особенности замены прокладки крышки клапанов

Как показывает предыдущий раздел, замена прокладки крышки клапана не отличается особой сложностью. Но те, кто собирается выполнять данную операцию впервые, могут столкнуться с таким неприятным явлением как течь масла из-под новой прокладки, которая усилилась ещё больше. Зачастую такая ситуация возникает, когда:

— перекосило болты крышки из-за неравномерного затягивания её креплений;

— применяется некачественный состав для герметизации или он наносится неравномерно на линию стыка;

— используется некачественная прокладка.

Данные проблемы решаются несложным образом. Просто приобретите качественную прокладку на замену и хороший герметик, примените динамометрический ключ, чтобы правильно распределить усилия при затягивании болтов, соответственно инструкции по эксплуатации вашего автомобиля. И тогда никаких осложнений при замене прокладки не будет.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Прокладка крышки клапанов представляется совершенно незначительным элементом, который не может повлиять на работоспособность мотора или другие технические параметры. Однако если она дала течь, то следует готовиться к большим неприятностям. Сухой и чистый мотор — главный признак заботы о своём четырёхколёсном помощнике и состояние всевозможных прокладок, сальников и уплотнителей играет здесь ключевую роль.

Качественная прокладка под крышку клапанов — чистый и ухоженный мотор

Крышка клапанов — это первое, что бросается в глаза, когда открывается капот автомобиля. Многие автолюбители окрашивают этот аксессуар вместе с корпусом воздухоочистителя в яркие оригинальные цвета. Назначение крышки очень простое — она закрывает газораспределительный механизм и имеет горловину для заливки моторного масла. К самой головке крышка крепится с помощью нескольких болтов (или гаек), а между ними обязательно должна присутствовать прокладка.

Изготавливается прокладка из особого состава на основе резины, который способен сохранить свои свойства при воздействии высоких и низких температур, а также не вступает во взаимодействие с моторным маслом.

С течением времени прокладка всё же теряет свою эластичность, становится твёрдой, появляются микротрещины, через которые сочится масло. Даже незначительная течь приводит к тому, что мотор снаружи очень быстро покрывается слоем грязи, которую очень сложно отмыть.

Как часто надо менять прокладку крышки клапанов?

Замена прокладки крышки клапанов должна стать для водителя привычной процедурой, особенно, если автомобиль эксплуатируется активно. Рекомендуется производить замену в следующих случаях:

• при появлении следов масла снаружи по линии соединения крышки и головки блока;
• при текущем или капитальном ремонте двигателя;
• если снимается крышка головки для ТО или ремонта ГРМ.

Рекомендуем: Чем убрать ржавчину и жучки с кузова авто? Средства и способы борьбы с коррозией

Определённая часть водителей меняет прокладку под крышкой каждый раз при смене моторного масла. В этом есть рациональное зерно. Во-первых, протекание масла будет исключено полностью. Во-вторых, открывая крышку, водитель имеет возможность осмотреть детали ГРМ на предмет износа или повреждения.

Меняем прокладку в гаражных условиях

Имея желание обслуживать своё авто, а также комплект простых инструментов, можно очень быстро менять прокладки самому. Из расходников необходимо обзавестись новой прокладкой, хорошим моторным высокотемпературным герметиком и обезжиривателем (растворитель, бензин, антисиликон и прочее).

Прокладка снимется очень просто. Для этого необходимо снять корпус воздухоочистителя и открутить крепёжные болты по периметру. Если крышка отягощена дополнительными устройствами (навесное оборудование), их также следует снять. Старая прокладка сразу выбрасывается и на «чёрный день» не оставляется. Место соприкосновения ГБЦ и крышки очищается от старого герметика и обезжиривается. Прокладка, смазанная с двух сторон герметиком, укладывается на место и накрывается крышкой. Сборка происходит в обратном порядке.

Типичные ошибки при замене прокладки

Несложная, казалось бы, процедура по замене эластичной прокладки у некоторых автовладельцев иногда вызывает затруднения. После установки новой прокладки, течь масла не только не прекращается, но даже становится больше. Ошибки могут быть разными, но самые распространенные из них, такие:

• Использование некачественной прокладки;
• неравномерное нанесение или использование загрубевшего (старого) герметика;
• неравномерное затягивание болтов крышки и, соответственно, ее перекос.

Прежде чем приступить к ремонтным работам, в руководстве по эксплуатации вашего автомобиля (так называемый «мануал») обязательно следует найти схему затяжки крепежа крышки и точно ей соответствовать. При этом следует контролировать усилие затягивания с помощью динамометрического ключа.

Советы для качественного проведения работ

Не во всех случаях у автомобилистов получается осуществить процедуру без проблем. Иногда течь масла формируется практически сразу после нескольких километров пробега. Наиболее популярных причин для этого может быть несколько:

• использование низкокачественных прокладок;
• недостаточное количество используемого герметика, неаккуратное нанесение его на поверхность;
• перекос крышки, образовавшийся за счет неправильного затягивания крепежа.

Проводить замену необходимо на остывшем двигателе, чтобы температурные расширения не повлияли негативно на результат работы.

Для работы с крепежом обычно нужен ключ на 10. После отвинчивания всех болтов необходимо тщательно промыть детали от остатков смазки или старого герметика.

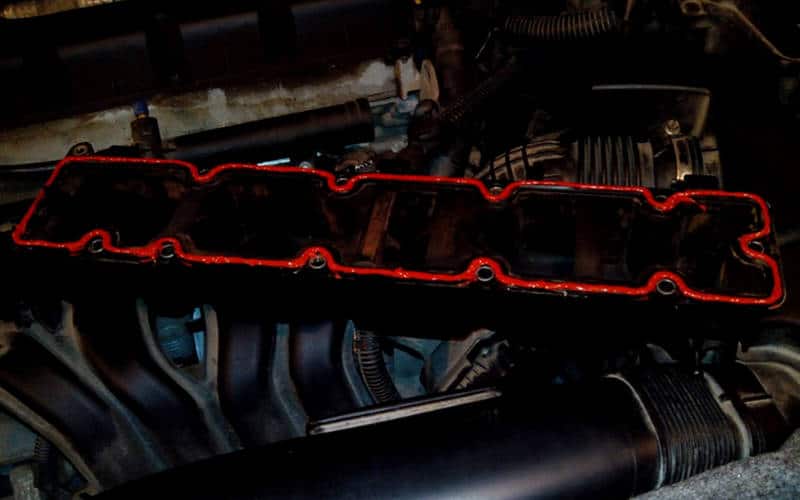

Применение герметика

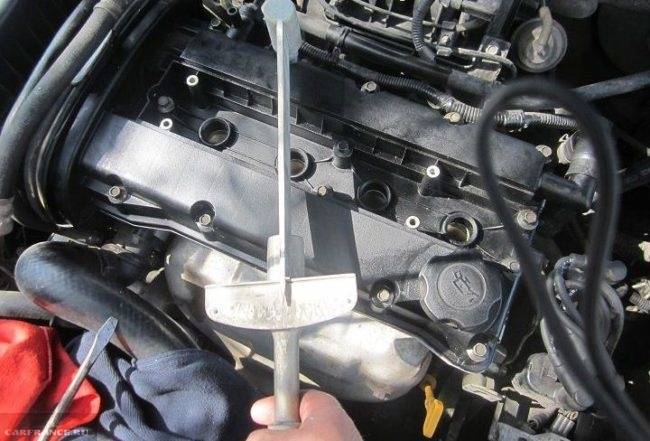

Затяжку болтов желательно проводить с помощью динамометрического ключа. Если нет схемы, по которой проводится операция, то ее можно найти на официальном сайте компании-изготовителя. В любом случае затягивание крепежа проводится от середины к краям.

Предварительное усилие на динамометрическом ключе должно быть около 5 Нм, а при окончательном затяге оно повышается в два раза до 10 Нм. Лишь после этого можно доливать моторное масло.

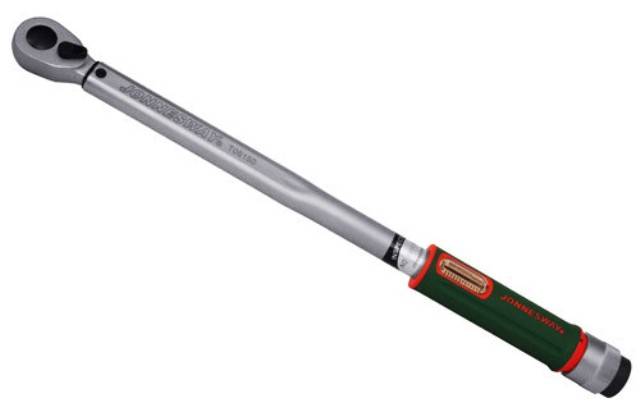

Динамометрический ключ

Похожие статьи

• Течь масла из под клапанной крышки: причины и решение проблемы

Прокладка кладется не все поверхность одновременно, а сначала прислоняется одна сторона, а затем опускается середина, в последнюю очередь кладется вторая сторона, чтобы герметик равномерно распределился по поверхности. Его слой должен быть около 2-3 мм на каждой стороне.

Примерное время полного застывания герметика составляет около 10-12 часов. После этого автомобиль можно использовать в обычном режиме.

Диагностика необходимости замены прокладки клапанной крышки

Главный объект диагностики – с артикулом GM 96353002 прокладка клапанной крышки Шевроле Лачетти для двигателей 1.4 и 1.6 литра. Особое внимание обращается на её целостность, наличие или отсутствие течи масла, состояние резинового уплотнителя, степень деформации прокладки. Если имеется утечка или деформация контура, необходима замена прокладки клапанной крышки Лачетти. Применение герметика, при установке старой прокладки, для уплотнения не даст практически никакого результата, да и времени будет потрачено намного больше, нежели при простой замене прокладки.

Если после проведения диагностики, мы пришли к выводу, что необходима замена прокладки клапанной крышки, то делаем это следующим образом.

Алюминиевая клапанная крышка на F16D3 Лачетти Авео Ланос Нексия…

Замена прокладок клапанных крышек, ГНЦ, сальников, заглушек Ауди А6 С5

Важные моменты

Ослабляя хомутики на шлангах с помощью отвертки, нужно действовать осторожно, так как воздушные шланги легко повредить. Перед тем как устанавливать новую прокладку, крышку клапанной коробки следует тщательно очистить от грязи и обезжирить. Для этой цели можно самостоятельно приготовить обезжиривающий раствор, состоящий из растворителя и керосина, смешанных в пропорции 50/50

Для чистки лучше всего использовать губку. При нанесении раствора на крышку в обязательном порядке следует пользоваться резиновыми перчатками! После обезжиривания крышки в канавку перед установкой прокладки целесообразно нанести тонкий слой герметика, это значительно снизит вероятность повторного возникновения течи масла. При установке крышки с новой прокладкой не следует прилагать слишком больших усилий при затягивании 15 болтов крепления, потому что велик риск сорвать резьбу. Кроме того, при слишком сильном затягивании болтов крышка может просто перерезать прокладку, что сведёт все усилия по замене на нет. Болты крепления крышки нужно затягивать парами, начиная с центра крышки. Это позволяет добиться максимально равномерного и плотного прилегания крышки к блоку цилиндров.

Как видим, ничего сложного в замене крышки клапанной коробки нет, и с этой процедурой справится даже начинающий автолюбитель. Главное, не сорвать резьбу, затягивая болты. Потому что это может привести к куда более серьёзным проблемам, чем банальная замена прокладки.

Замена прокладки клапанной крышки Toyota Corolla 2001 vvt-i

Замена прокладки клапанной крышки лачетти

Причины выхода из строя прокладки

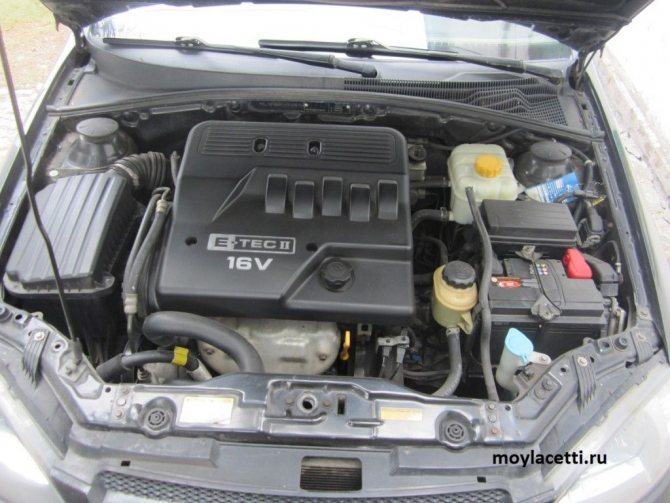

Клапанная крышка сразу видна под капотом. Основное ее предназначение заключается в осуществлении герметизации газораспределительного механизма. В этой части также есть специальная горловина, в которую непосредственно и заливается масло. Сама же клапанная крышки при этом прикрепляется болтами к головке блока цилиндров. А уже между головой и крышкой находится прокладка. Для того, чтобы добраться до механизма достаточно просто снять крышку. О том, что с прокладкой появились некоторые проблемы всегда сигнализирует появление масла в местах стыка крышки и ГБЦ. И если первоначально кажется, что подобное нарушение ни коем образом не отображается на состоянии транспортного средства, на деле это далеко не всегда так. Пускать это дело на самотек нельзя. Из-за протекания масла через прокладку будет сильно загрязнятся подкапотное пространство, а в некоторых случаях это может привести к тому, что масло будет попадать в свечные колодцы или же на подушку силового агрегата. Это в свою очередь в последствии приведет к тому, что транспорт потеряет скорость или же в нем будет недостаточная искра.

Подготовка к работе

Замена прокладки крышки клапанов производится в любом удобном месте – на открытой площадке или в гараже. Сливать моторную смазку или антифриз не потребуется. Какой инструмент понадобится для разборки:

• головка с удлинителем и воротком, подходящая по размеру к болтам крепления крышки;
• отвертки с плоским и крестообразным шлицем;
• пассатижи;
• ветошь.

Работы ведутся на остывшем до комфортной температуры силовом агрегате. Если ждать остывания двигателя некогда, выполняйте разборку в матерчатых перчатках, защищающих руки от ожогов.

Перед заменой подготовьте следующие расходные материалы:

• новый прокладочный элемент, выбранный по модели автомобиля;
• уплотнительные кольца на болты (ставятся на определенных марках авто);
• высокотемпературный герметик и обезжириватель, например, уайт-спирит.

Похожие статьи

•
  Как снять головку блока цилиндров на двигателе

Применение герметиков для обработки уплотнителя перед установкой не является необходимостью. К примеру, на моторах классических моделей ВАЗ 2101–07 прокладка не нуждается в дополнительной герметизации. В 16-клапанных двигателях с более широким фланцем использование герметика желательно, но не обязательно.

Как и когда следует менять прокладку

При активной эксплуатации автомобиля замена прокладки крышки клапанов должна выполняться достаточно часто. Как правило, в таких ситуациях:

• проведение капитального либо текущего ремонта мотора;
• протекание смазки в месте соединения головки и крышки;
• снятие с целью ремонта ГРМ или проведения техобслуживания данного механизма.

Некоторые особо скрупулезные автолюбители, которые очень ответственно относятся к состоянию своей «ласточки», производят смену масла и прокладки одновременно. Тем самым они полностью исключают риск протекания. Да и в процессе замены уплотнителя есть возможность лишний раз обследовать узлы газораспределительного устройства на предмет их повреждения или износа.

Чтобы заменить интересующую нас деталь, необходимо подготовить высокотемпературный качественный герметик для крышки клапанов, новую прокладку, бензин или любой другой состав для обезжиривания поверхностей. Процесс замены прост:

• корпус очистителя воздуха снимается;
• по всему периметру откручиваются болты;
• снимается (при наличии) и навесное оборудование;
• удаляются остатки герметика между крышкой и ГБЦ, после чего место стыка обрабатывается обезжиривающим составом.

Новая прокладка смазывается герметиком с обеих сторон и монтируется на положенное ей место.

Функция прокладки

Перед тем как поменять прокладку клапанной крышки, необходимо приобрести качественную замену изношенной детали. Не стоит экономить в такой ситуации и приобретать дешевую подделку или делать покупку невысокого качества в сомнительном месте.

Вся работа по монтажу/демонтажу может оказаться бесполезной, и ее нужно будет проводить буквально через пару-тройку тысяч километров пробега снова. При этом понадобится очередная мойка двигателя и затраты на обслуживание.

В подкапотном пространстве даже начинающий водитель сумеет заметить крышку клапанов, так как некоторые автопроизводители ставят их окрашенными в яркие цвета. Данный элемент обеспечивает закрытие газораспределительного механизма. Между крышкой и корпусом располагается прокладка.

Прорезиненый материал длительное время сохраняет свойства при работе со значительными температурными перепадами и агрессивной химической средой. По всей поверхности прокладка под клапанную крышку прижимается болтами к корпусу через саму крышку.

Как поменять прокладку клапанной крышки?

• Как поменять прокладку клапанной крышки?
• Зачем нужна прокладка крышки клапанов?
• Как и когда следует менять прокладку?
• Особенности замены прокладки крышки клапанов

Когда прокладка клапанной крышки, которая находится под капотом автомобиля, начала пропускать масло, автомобилисту стоит подготовиться к серьёзным проблемам. Клапанные крышки – это первые детали, на которые сразу падает взгляд, когда открывается автомобильный капот. Некоторые автомобилисты предпочитают окрашивать крышки вместе с воздухоочистителем в яркие цвета.

• Зачем нужна прокладка крышки клапанов?
• Как и когда следует менять прокладку?
• Особенности замены прокладки крышки клапанов

Крышка клапана выполняет достаточно простую задачу – закрывает механизм газораспределения и горловину для заливки моторного масла. К головке клапана этот элемент крепится несколькими болтами либо гайками. Между данными элементами обязательно размещается прокладка крышки клапана.

Зачем нужна прокладка крышки клапанов?

Прокладка под клапанную крышку – деталь, на первый взгляд, незначительная и тем более не влияющая на мощностные характеристики автомобиля или ухудшающая нормальное функционирование его мотора. Каждый ответственный автолюбитель обязан следить за её состоянием, производя её замену при первых признаках протекания.

Как и когда следует менять прокладку?

Активно эксплуатируя свой автомобиль, вы не избежите частой замены прокладок крышек клапанов. Зачастую это происходит в следующих ситуациях:

— при проведении текущего либо капитального ремонта автомобиля;

— во время утечки смазки в соединительном месте крышки и головки;

Типы, конструкция и характеристики прокладок клапанных крышек

Клапанная крышка с прокладкой и их место в силовом агрегате
Независимо от типа, все прокладки крышки клапанов имеют принципиально одинаковое устройство. Это плоская эластичная деталь, повторяющая форму плоскости прилегания крышки к головке блока цилиндров, и имеющая отверстия под крепеж и другие детали. Прокладка подкладывается под крышку, и за счет своей эластичности уплотняет щель между крышкой и ГБЦ (заполняя микронеровности и компенсируя небольшие отклонения их привалочных поверхностей от плоскости), обеспечивая ее герметизацию.

При этом прокладки могут иметь различную конструкцию:

Похожие статьи

• Как правильно измерить уровень масла в двигателе автомобиля: инструкция, советы

• Целые (безразрывные) — кольцевая прокладка или прокладка более сложной формы (например, под крышки двигателей с двумя распредвалами на ГБЦ) без разрывов, которая просто устанавливается под крышку;
• Составные — прокладка с разрывами и вставками для герметизации входа распределительного вала или иных деталей;

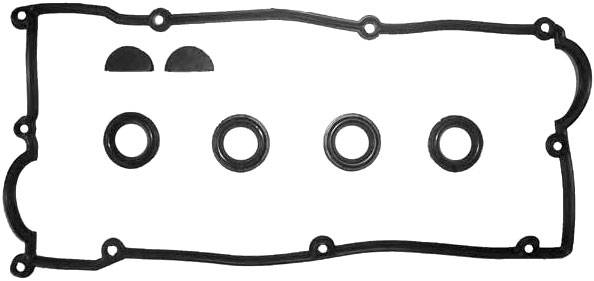

• Комплектные — кроме основной прокладки в комплект могут входить дополнительные кольцевые уплотнители для свечных колодцев и других отверстий в крышке.

Прокладки клапанных крышек можно разделить на несколько типов по материалу изготовления и применяемости с различными видами ГБЦ.

По материалу изготовления прокладки бывают:

• Резиновые;
• Резинопробковые;
• Паронитовые;
• Картонные.

Первых тип типа изделий изготавливаются на основе термостойкой и маслобензостойкой резины, которая подвергается модификации с помощью добавок и последующей вулканизации.

Резиновая прокладка крышки клапанов

Резиновая прокладка производится из различных сортов резины, она наиболее эластична, однако вследствие недостатков материала изготовления может значительно изменять свои характеристики при перепаде температур (размягчаться при высоких температурах, становиться менее эластичной на морозе) и в целом обладает меньшей долговечностью.

Резинопробковая прокладка крышки клапанов

Резинопробковые прокладки изготавливаются на основе резины, в которую добавлена гранулированная пробка или иные пористые наполнители. Такой материал обеспечивает высокую степень герметизации и вибрационной развязки, однако прокладки из него очень требовательны к качеству установки и монтажа крышки, зачастую они требуют дополнительной обработки жидким герметиком и имеют ограниченный срок службы.

Паронитовые прокладки изготавливаются из паронита — материала на основе резины с различными минеральными добавками, которая в дальнейшем подвергается формовке и вулканизации. Паронит может быть асбестовым и безасбестовым, однако сегодня производители отказываются от использования асбеста в пользу более безопасных материалов. Также прокладки из паронита могут быть обычными неармированными и армированными стальной проволокой, тонкой перфорированной жестью и т.д. Именно паронитовые прокладки крышек ГБЦ сегодня имеют самое широкое распространение вследствие своей высокой надежности, устойчивости к негативным воздействиям и неплохих герметизирующих качеств.

Картонные прокладки изготавливаются из специальных сортов плотной бумаги, прошедших обработку для приобретения устойчивости к маслам, бензину, воде и другим негативным воздействиям. Эти прокладки наиболее дешевы, однако они наименее надежны, поэтому сегодня они используются на самых простых двигателях.

По применяемости прокладки клапанных крышек можно разделить на две группы:

• Для общих ГБЦ — в рядных и V-образных двигателях с общей для всех или одного ряда цилиндров головкой и крышкой;
• Для раздельных ГБЦ — в двигателях с индивидуальными для каждого цилиндра головками и крышками.

Конструктивно прокладки для общих и раздельных головок не отличаются, они только имеют различные размеры под соответствующие крышки.

Прокладки крышки ГБЦ изготавливаются по стандартам автопроизводителей, а также они могут соответствовать отечественным стандартам ГОСТ 481-80, ГОСТ 15180-86 и другим.

Как самому поменять прокладку клапанной крышки

Замена прокладки крышки клапанов является простой процедурой, которую можно выполнить в гаражных условиях с минимальным набором необходимых инструментов. При этом необходимо соблюдать определенные рекомендации. Общий процесс замены предполагает следующие действия:

1. Приобретите новую прокладку, обезжириватель и герметик для крышки клапанов. При выборе герметика нужно учитывать, что состав должен сохранять свои свойства в условиях высокого нагрева, а также выдерживать температурные перепады.
2. Следующим шагом становится отсоединение всех патрубков и других элементов от крышки, после чего нужно открутить болты, крепящие крышку. Обратите внимание, на некоторых ДВС имеются также специальные резиновые колечки под болты, которые могут упасть в ГБЦ при снятии.
3. После того, как клапанная крышка была снята, следует очистить соединяемые поверхности крышки и ГБЦ от остатков герметика и обезжирить их. Затем на новую прокладку с двух сторон наносится герметик, после чего элемент устанавливается на двигатель. Далее клапанная крышка затягивается болтами.

Как видно, никаких сложностей в процессе замены не возникает. Однако после установки новой прокладки следует быть готовым к тому, что в некоторых случаях масло может начать сильно течь в месте соединения. Протечка может оказаться даже более интенсивной по сравнению с тем, какой она была до замены. В подобной ситуации моторное масло течет по следующим причинам:

• установлена прокладка низкого качества или присутствует брак изделия;
• имеет место неравномерное затягивание болтов крышки. Это приводит к тому, что крышка после установки оказывается перекошенной;
• использовался неподходящий герметик или нанесение герметика было неравномерным;

Для получения более точной информации желательно отдельно изучить вопрос на профильных автофорумах, проконсультироваться с опытными мастерами и т.д. В результате удается точно определиться, какой номер прокладки клапанной крышки использовать в процессе подбора. Что касается затяжки, болты крышки рекомендуется затягивать динамометрическим ключом с необходимым усилием и в правильной последовательности. Данную информацию следует искать в техническом руководстве по ремонту и эксплуатации конкретного ДВС.

Какую выбрать прокладку для клапанной крышки?

К выбору герметизирующего материала следует отнестись со всей серьёзностью. Последствий несвоевременной замены изношенного резинового материала не так много, но в некоторых случаях они могут приобретать серьёзный характер. Даже незначительная потеря моторного масла может стать причиной повышенного износа деталей двигателя. Через образовавшиеся щели внутрь узла может проникать грязь, пыль и прочие включения. А в дождливый период незащищенные элементы двигателя становятся уязвимыми перед водой.

Рекомендованы к монтажу следующие аналоги оригинальных резинотехнических изделий:

Наименование	Производитель	Стоимость
Glaser	Испания	570 рублей
Goetze	Германия	990 рублей
Ajusa	Испания	1200 рублей
Trialli	Италия	1800 рублей

Что касается оригинала, то такое изделие, например, для автомобилей ВАЗ имеет артикул 2108-1003270. Цена на оригинальную прокладку составляет около 500 рублей. Основное её преимущество – она идеально вписывается в посадочное место, поэтому от водителя не требуется никаких доработок. В случае с аналогом вполне вероятно придется подгонять резиновый материал под соответствующие размеры.

Как выполнить замену прокладки клапанной крышки?

Если требуется замена прокладки клапанной крышки, то не стоит спешить с обращением к специалистам. Такую процедуру вполне возможно выполнить самостоятельное, главное точно знать, как это делается. Для выполнения замены необходимо придерживаться следующей последовательности действий:

1. Приобрести новую прокладку, герметик и обезжиривающее вещество;
2. Отсоединить все патрубки от крышки блока цилиндров;
3. Снять резиновые колечки под болты;
4. Прочистить места соединения крышки и ГБЦ;
5. Взять новую прокладку и установить на ГБЦ;
6. Установить на место крышку и закрутить болты.

Как видно, в целом процедура замены крышки не представляется чем-то из ряда вон выходящим. Выполнить ее возможно собственными силами, главное делать все в правильной последовательности, без лишней спешки и аккуратно.

Вопросы выбора и замены прокладки клапанной крышки

Прокладка крышки клапанов — деталь важная, но недолговечная и довольно часто требует замены. Обычно замена прокладки выполняется в следующих ситуациях:

• Появление утечек масла из-под крышки (это говорит о повреждении или разрушении прокладки вследствие механических и химических воздействий, или в результате естественных процессов старения);
• При каждом ремонте газораспределительного механизма;
• В случае капитального ремонта силового агрегата или замене отдельных его деталей или агрегатов — ГБЦ, крышки клапанов и других;
• При регламентном ТО, если это предусмотрено производителем двигателя.

На замену следует выбирать прокладку, предназначенную для данной конкретной марки и модели силового агрегата, так как детали для других моторов просто не подойдут по размерам и конфигурации. Однако здесь возможны варианты по выбору материала изготовления прокладки. Для новых автомобилей на гарантии необходимо использовать прокладку из того материала, который указан производителем, в этом случае и замену детали нужно доверять только специалистам.

Для других авто можно выбрать прокладку из резины, паронита или резинопробки — в принципе, современные прокладки стандартизированы по характеристикам, поэтому все они имеют приблизительно одинаковые характеристики. Правда, здесь нужно помнить о прочностных качествах и удобстве установки прокладок из различных материалов

Например, наиболее жесткими являются паронитовые прокладки, поэтому их устанавливать проще всего, а резинопробковые изделия, напротив, легко деформируются и разрываются, поэтому их монтаж наиболее сложен и требует особой осторожности

Замену прокладки крышки ГБЦ необходимо выполнять в соответствии с инструкцией по ремонту транспортного средства. Обычно эта работа сводится к следующему:

1. Демонтировать оборудование, затрудняющее доступ к клапанной крышке — снять фильтр, убрать различные патрубки;
2. Снять крышку, убрать старую прокладку, прочистить привалочные поверхности крышки и ГБЦ;
3. Установить новую прокладку;
4. Установить крышку, затянуть болты в правильном порядке — крест-накрест от центра к краям.

Для монтажа некоторых типов прокладок может потребоваться обезжирить поверхности прилегания ГБЦ и крышки, а после установки в некоторые места ввести герметик (или обработать им стык деталей) — об этом особо указывается в инструкции. При верном выборе и замене прокладки, при ее установке без перекосов в затяжке болтов и без других ошибок объем под крышкой будет надежно герметизирован, поэтому двигатель останется чистым, а клапанный механизм защищенным от различных негативных воздействий.

Замена прокладки клапанной крышки своими руками

Чтобы поменять прокладку под крышкой клапанов, особых усилий не потребуется, это можно сделать даже у себя в гараже. Чтобы сделать замену прокладки клапанной крышки надо сделать такие действия:

1. купить новую прокладку, герметик и обесжириватель. Герметик должен быть подходящим для ГБЦ, чтобы он выдерживал высокую температуру и перепады температур;
2. далее надо отсоединить от крышки блока цилиндров все патрубки и другие элементы. Также если есть резиновые колечки под болты, то их тоже надо снять, чтобы они случайно не упали внутрь ГБЦ;
3. когда сняли крышку клапанов, то пришло самое время почистить места, где соединяется крышка и ГБЦ. Убрать все остатки старой прокладки и герметика, поверхность — обезжирить;
4. берем новую прокладку и с обеих сторон наносим герметик и устанавливаем на ГБЦ. Далее крышку устанавливаем на свое место и закручиваем болты.

В целом, в замене прокладки между ГБЦ и крышкой нет никаких сложностей. Если после замены прокладки масло все равно продолжает течь или даже еще больше стало течь масло, то причина может быть в следующем:

• прокладка бракованная или просто низкого качества;
• болты плохо или неравномерно затянуты;
• неравномерно был нанесен герметик.

Но как вы понимаете это все несерьезные причины, если человек «рукожоп» — тогда возможно сделать такие глупости. Если все делать нормально и на совесть: купить подходящую прокладку и герметик, и все ровно установить, то проблем точно не будет и масло не будет вытекать. На ремонте мотора экономить не стоит и лучше покупать оригинальную прокладку.

Если все-таки масло течет в месте соединения, то это значит, что крышка могла быть деформирована, но это маловероятно.

Что касается затягивания болтов, то лучше это делать с помощью динамометрического ключа в правильной последовательности и с необходимым усилием. Все эти тонкости можно посмотреть в инструкции, которая прилагается к конкретному автомобилю.

Прокладка под клапанную крышку: назначение и причины выхода из строя

ГРМ

Появление потеков масла или скопление замасленной грязи в месте стыка крышки клапанов с головкой блока является первым индикатором того, что с прокладкой возникли проблемы. При этом утечки через указанную прокладку, на первый взгляд, не являются серьезной поломкой, так как значительного влияния на работу двигателя не оказывается. Двигатель продолжает стабильно работать, расход топлива не повышается. Именно по этой причине многие автолюбители не спешат менять элемент.

Однако следует выделить, что течь масла через прокладку крышки клапанов приводит не только к повышению расхода смазочного материала, но и к сильному наружному загрязнению двигателя, что заставляет осуществлять периодическую мойку ДВС. Более того, интенсивное протекание масла через прокладку крышки клапанов на многих моторах означает, что масло попадает в свечные колодцы, загрязняются свечи зажигания и т.д.

Сама прокладка представляет собой резинотехническое изделие, что позволяет элементу работать в условиях постоянного перепада температур и не терять свои свойства в результате постоянного контакта с моторным маслом. При этом рано или поздно резина пересыхает и становится твердой, материал прокладки растрескивается. По этой причине масло начинает постепенно протекать через прокладку, загрязняя подкапотное пространство и силовой агрегат снаружи.

В процессе эксплуатации ТС замена прокладки клапанной крышки является штатной процедурой, которую на некоторых ДВС приходится осуществлять достаточно часто. Прокладку крышки клапанов обычно меняют в таких случаях:

• появилась утечка масла или протечки масла стали слишком интенсивными;
• когда осуществляется ремонт двигателя или ГРМ, то есть клапанная крышка снимается;

Другими словами, поменять прокладку крышки клапанов можно как при обнаружении малозаметных признаков негерметичности, так и во время проведения ремонтных работ, предполагающих разборку ДВС, снятие ГБЦ и т.д. Добавим, что некоторые автолюбители меняют прокладку каждые 15-30 тыс. пройденных километров независимо от того, есть течь или нет. Это вполне оправдано с учетом того, сколько стоит прокладка клапанной крышки, позволяет всегда поддерживать силовой агрегат в чистоте, а также дает возможность оценивать состояние отдельных элементов ГРМ после снятия крышки для замены прокладки.

Для чего нужна прокладка под клапанной крышкой и почему она может выйти из строя

Под капотом автомобиля сразу видна клапанная крышка, она нужна для герметизации газораспределительного механизма, который расположен непосредственно в головке блока цилиндров. Также на крышке клапанов расположена горловина, в которую заливается масло для двигателя. Что касается клапанной крышки, то она прикреплена к головке блока цилиндров с помощью болтов.

Между крышкой и головой и находится прокладка клапанной крышки. Кстати, чтобы добраться до механизма газораспределения достаточно просто снять крышку и вообще не обязательно снимать головку блока цилиндров, тем более, что это очень хлопотный процесс.

Если вы увидели что в местах, где стыкуется крышка и ГБЦ много масла, то это значит, что появились проблемы с прокладкой. Хотя на первый взгляд может показаться, что на скорость это не влияет, расход топлива не увеличивается, значит можно все оставить как есть. Но лучше не оставлять все это на самотек.

Дело в том, что если масло протекает через прокладку крышки клапанов, то это приводит к тому, что расход масла увеличивается, подкапотное пространство загрязняется. Также, на некоторых автомобилях масло может попадать в свечные колодцы или на подушки двигателя. А это приведет уже к неприятным последствиям, которые на скорость точно повлияют, так как не будет полноценной искры.

Прокладка сделана, в целом, из резины, которая выдерживает перепады температур, а также не теряет своих свойств при взаимодействии с маслом. Но несмотря на это, приходит время когда прокладка пересыхает, теряет свои свойства и начинает трескаться. Именно поэтому масло и начинает протекать через эту прокладку, доставляя неудобства владельцу автомобиля.

Рекомендуем: Замена радиатора печки ваз 2109

Периодическая замена прокладки клапанной крышки – это обычная процедура, не надо ее бояться. Обычно ее надо делать, когда потеки масла стали довольно большие, а также меняют прокладку крышки во время ремонта ГРМ или просто замены ремня ГРМ.

Также будет интересно: Купить запасные детали для спецтехники в интернет-магазине

Некоторые автомобилисты не дожидаются, пока масло начнет вытекать и меняют эту прокладку раз в 20-30 тысяч км. пробега. Тем более, что эта прокладка стоит не дорого.

Замена прокладки крышки клапанов на Шевроле Лачетти

Сама по себе работа не займёт больше получаса, если точно следовать алгоритму действий и собрать все необходимые расходники.

Работа проходит следующим образом:

1. Открываем капот и снимаем минусовую клемму с аккумулятора.

   Снимаем минусовую клемму.

2. Откручиваем пластиковую декоративную накладку.

   Пластиковая накладка отмечена стрелочкой.

3. Аккуратно ослабляем хомуты крепления шлангов сапуна и вентиляционного клапана. При желании можно заменить и его. Номер фирменного клапана в каталоге — GM-96 495288.

   Послабляем хомут и снимаем шланг справа.

   Снимаем два шланга слева.

4. С помощью отвёртки и плоскогубцев аккуратно отключаем контактную колодку от датчиков положения распредвала, а жгут с проводами отводим в сторону.

   Отключаем колодку проводов от датчика положения распредвала.

5. Снимаем колпачки со свечей, а высоковольтные провода отводим в сторону.
6. Кожух защиты привода газораспределительного механизма можно не снимать, но по случаю есть смысл проверить состояние приводного ремня. Кожух крепится болтами на 10 с левого торца мотора.

   Проверяем состояние и натяжение приводного ремня.

7. Теперь можно откручивать все 15 болтов крепления клапанной крышки. Делаем это торцовым ключом на десять.

   Откручиваем болты крепления крышки ключом на 10.

8. Снимаем крышку, любуемся распредвалами. Крышка должна сняться вместе с прокладкой.

   Снимаем крышку головки блока цилиндров.

9. Вынимаем старую прокладку и хорошенько моем крышку изнутри и снаружи.

   Удаляем старую прокладку из клапанной крышки и хорошенько моем крышку.

10. Очищаем привалочную плоскость на головке блока и обезжириваем её.

    Чистим поверхность головки блока от масла и старого герметика.

11. Обезжириваем привалочную плоскость крышки и наносим тонкий слой герметика. С герметиком нужно не перестараться, чтобы излишки его не ушли бродить по масляным каналам двигателя.

    Наносим герметик тонким слоем в паз крышки и ставим новую прокладку.

12. Устанавливаем новую прокладку и наносим минимум герметика на плоскость головки блока.

    Наносим немного герметика, как показано на рисунке.

13. Надеваем на болты новые уплотнительные кольца.

    Устанавливаем новые уплотнительные кольца.

14. Устанавливаем крышку на место, устанавливаем болты.

    Устанавливаем крышку.

Полезные советы

Очень важно при затяжке болтов использовать динамометрический ключ, во-первых, болты могут запросто сломаться, во-вторых, при пережатии хотя бы одного из них, крышка может деформироваться, а если болт недожать, течь масла будет обеспечена. Номинальная сила затяжки болтов клапанной крышки — 10 Нм

Затягиваем болты с усилием 10Нм.

Порядок затяжки болтов.

Придержи панель

Все остальное собирается в обратной последовательности, но декоративную панель пока лучше не ставить. Пару сотен километров нужно контролировать течь масла. В зависимости от применяемого герметика, срок его застывания может быть разным — от нескольких часов до суток, поэтому сразу после сборки запускать мотор нежелательно.

Собираем расходники и инструменты

Поэтому неплохо было бы купить комплект фирменных новых болтов. Их каталожный артикул — 94 500 909. Покупать их лучше с запасом, стоят они около 20 рублей за штуку, а для крышки их нужно 15 штук.

Комплект болтов артикул — 94 500 909 и прокладка REINZ артикул — 15-53456-01.

Уплотнители для головок болтов

Кроме болтов и прокладки нужно будет заменить уплотнители для головок болтов. Фирменные GM-96353007 быстро теряют эластичность и пропускают масло. Публика, как правило, устанавливает уплотнительные кольца от двигателя КамАЗа, белые силиконовые и претензий к ним нет.

Камазовские колечки под болты клапанной крышки.

Выбор герметика

Об этом должно быть написано на упаковке (sensor-save). Герметик должен выдерживать высокую температуру, хорошей репутацией пользуются составы Permatex RTV Silicone High-Temp, Permatex Ultra Black, можно использовать и любой другой высокотемпературный. Кроме этого, желательно найти подходящий обезжириватель и аэрозольное средство для чистки карбюраторов. Им мы будем мыть клапанную крышку. Можно использовать смесь растворителя и керосина в равных пропорциях.

Герметик Permatex RTV Silicone High-Temp.

Герметик Permatex Ultra Black.

Инструменты

Теперь подберём инструменты:

1. Набор ключей и отвёрток.
2. Плоскогубцы.
3. Крайне желательно при затяжке болтов крышки использовать динамометрический ключ.

Если для замены все готово, можно приступать к работе.

Самостоятельная замена прокладки клапанной крышки ДВС

Если не говорить о конкретной модели автомобиля, то меняется прокладка следующим образом.

Первым делом отсоединяю все шланги и патрубки, которые присоединены непосредственно к клапанной крышке. Далее – откручиваю тросик привода педали газа. Затем отворачиваю болты и снимаю крышку. Затем снимаю старую прокладку.

К сведению: Как проверить давление в кондиционере автомобиля самостоятельно

Чтобы уплотнительный элемент работал эффективно и в будущем не было течей, важно тщательно очистить плоскости от масла. Также нужно тщательно обезжирить обе поверхности – и крышку, и ГБЦ. Для обезжиривания подойдет бензин или жидкость для очистки карбюраторов.

Далее можно устанавливать крышку на ГБЦ и затягивать болты. Здесь лучше использовать динамометрический ключ – важно не перетянуть.

Что в итоге

Напоследок хотелось бы добавить, что не всегда причиной утечек масла через прокладку является сам уплотнительный элемент. Дело в том, что на многих автомобилях клапанная крышка изготовлена из пластика. Это означает, что в процессе длительной эксплуатации, а также в результате перегрева мотора и по ряду других причин именно крышка становится дефектной. Другими словами, деформация прилегающей поверхности приводит к тому, что крышка клапанов не прилегает к прокладке должным образом. В таком случае указанный элемент меняется вместе с прокладкой.

Не стоит исключать и такого варианта, когда деформирована сама ГБЦ. В этой ситуации проблему не удается решить заменой крышки и прокладки, так как голову блока необходимо ремонтировать. Еще одной причиной, по которой происходит утечка, является низкое качество моторного масла или его несоответствие по допускам и другим рекомендуемым показателям применительно к конкретному типу двигателя.

На практике это означает, что достаточно сменить тип масла на более подходящий качественный вариант. После смены смазочного материала так называемое «запотевание» клапанной крышки и даже незначительные утечки масла могут исчезнуть сами собой. Данное утверждение справедливо и для сальников распредвала, коленчатого вала, нижних колец инжекторных форсунок и других уплотнительных элементов двигателя.

Как поменять прокладку клапанной крышки

1. Снимаем декоративную накладку двигателя

2. Послабляем хомут и снимаем шланг справа…

… и две трубки слева

3. Отключаем колодку проводов от датчика положения распредвалов. Делается это так — отверткой или, если позволяет толщина пальцев, тогда пальцем прижимаем металлический фиксатор, расположенный справа от колодки, к этой самой колодке и вынимаем колодку вверх.
4. Отключаем провода от свечей и убираем их в сторону.

5. Дальше нужно снять корпус воздушного фильтра и верхний кожух ГРМ. Но я этого не делаю, он особо не мешает. Просто когда будете ставить крышку на место, кожух ГРМ нужно будет совсем немного оттянуть влево. Я это делаю без проблем. Если у Вас не получается, тогда снимите этот кожух.

6. Откручиваем торцовым ключом на 10 мм все 15 болтов крепления клапанной крышки и снимаем её с двигателя вместе с прокладкой

Вид со снятой клапанной крышкой

7. Вытираем и обезжириваем места контакта прокладки с двигателем. Попутно смотрим на состояние ремня ГРМ, пока есть доступ.

8. Удаляем старую прокладку из клапанной крышки и хорошенько моем крышку. Особенно пазы в ней и каналы системы вентиляции картера

Мойка клапанной крышки

Средство очень хорошее! Вымывает всё быстро, даже не нужно дополнительно обезжиривать.

Также желательно сразу промыть клапан вентиляции картерных газов. Как это сделать написано в этой статье.

9. Устанавливаем новые уплотнительные колечки в пазы на клапанной крышке

Вот такие изношенные колечки под болты клапанной крышки

Колечки под болты клапанной крышки

10. Берем новую прокладку…

Прокладка клапанной крышки Лачетти

…и вставляем её в пазы клапанной крышки.

Внимание! Это оригинальная прокладка. Но лучше установить прокладку Elring 174.251. Эта прокладка предназначена для алюминиевых крышек двигателя A16DMS, но на наш двигатель подходит отлично! В конце будет ссылка на статью по этой теме, которую настоятельно советую посмотреть.
