Шевроле Нива один из представителей класса малых внедорожников. Она достаточно долгое время пользуется высокой популярностью в нашей стране. Автомобиль характеризуется высокой проходимостью и отлично подходит для передвижения, в том числе и по городу, также может стать семейным транспортом. Но есть у него небольшой минус — простоватый и немного недоработанный салон.

Тюнинг салона Шевроле Нива поможет это исправить и сделать машину комфортнее и удобнее для передвижения. Тем более что большую часть процедур можно сделать самостоятельно без помощи специалистов, главное, быть готовым к экспериментам.

Варианты тюнинга

В любом автомобиле важен не только внешний вид кузова, но и салон. Не исключением тут является и Chevrolet Niva. Внешний вид приборной панели этого автомобиля почему-то недолго радует владельцев, и некоторым зачастую практически сразу после покупки хочется что-то поменять и добавить стиля, так сказать.
Самым серьёзным изменением внутри салона является тюнинг приборной панели Шевроле Нива. Прежде чем приступать к работе, важно определиться, что конкретно вы хотите сделать и подумать о последствиях.

Выбор вариантов для тюнинга не особо большой:

1. Установить приборку от другого автомобиля. В этом случае вам понадобятся услуги квалифицированного электрика, поскольку придется переделывать разъемы. Также можно установить цифровой вариант приборки – это будет более, чем оригинально.
2. Как вариант тюнинга, можно установить светодиодные лампочки вместо обычных. Многие автовладельцы выбирают именно этот вариант, поскольку он менее затратный и самый простой в плане реализации.
3. Еще один способ тюнинга – установить оригинальные приборные шкалы на спидометр, тахометр и прочие датчики. Причем купить такие шкалы можно как готовые, так и сделать самостоятельно в соответствии со своими предпочтениями.

Для тех, кто хочет внести новизну в интерьер салона, есть специальные предложения в виде электронных щитков типа Gamma GF 825, GF 826, GF 610 SL, FLASH-I и др. Смотрятся они великолепно и устанавливаются без проблем.

Если вы решитесь осуществить такой тюнинг панели приборов, «Шевроле-Нива» сразу преобразится в лучшую сторону. Вот только заплатить за это придется от 9 до 20 тысяч рублей. Но за эти деньги вы получите дополнительно:

• многофункциональный маршрутный компьютер;
• цифровой и аналоговый указатели скорости автомобиля;
• светодиодные контрольные лампы с двухуровневой сигнализацией;
• индикацию напряжения бортовой сети;
• систему «Автосвет»;
• интегрированный диагностический тестер электронной системы управления двигателем;
• возможность выбора и регулировки подсветки (цвет, яркость).

Ну, а если у вас нет возможности тратить такие деньги, вы можете осовременить панель при помощи специальных наборов для тюнинга. Они включают накладки на приборы и индикаторы (разных цветов) и элементы подсветки. Стоят подобные наборы 500-800 рублей.

Чип тюнинг

ЭБУ присутствуют на каждой модификации данной модели, именно они отвечают за контроль над всеми системами движка. Если стандартная заводская прошивка вас огорчает, выполните чип-тюнинг Шевроле Нива, сделать это можно при снятом блоке управления или непосредственно на авто. В первом случае позаботьтесь о наличии дополнительного источника питания с подходящим разъемом, а также согласующего блока ввода данных.

Режим диагностики. При подключении ноутбука к ЭБУ вы сможете определить проблемные узлы электронной системы и устранить неполадки датчика кислорода и катализатора. Установка прошивки допустима лишь на полностью исправное оборудование. Среди преимуществ прокачанной прошивки не только быстрота выполнения работ (2 часа максимум), а также:

• сокращение расхода горючего до литра на каждые 100 км;
• повышение динамических показателей работы движка;
• рост мощности на 10%;
• стабилизация работы мотора на всех передачах;
• минимум финансовых затрат.

Улучшение багажника Chevrolet-NIVA от АПС

Описание и расположение индикаторов и приборов на панели

Комбинация приборов включается в себя множество элементов.

В соответствии со схемой, приведенной выше, устройство щитка следующее:

1. Датчик контроля температуры хладагента, стрелка на нем поднимается по мере прогрева двигателя. Нельзя допускать, чтобы стрелка контроллера переходила в красную зону, поскольку это будет свидетельствовать о перегреве силового агрегата.
2. Тахометр – устройство, измеряющее количество оборотов коленвала мотора.
3. Символ активации левого поворотника, выполненный в виде зеленой стрелки, появляется при включении соответствующего указателя на подрулевом переключателе. Если индикатор мигает чаще, чем обычно, это может свидетельствовать о перегорании лампочки.
4. Правый поворотник.
5. Спидометр, этот девайс позволяет водителю знать, с какой скоростью движется транспортное средство. Спидометр соединяется с раздаточной коробкой посредством электрического привода.
6. Контроллер уровня горючего в бензине, на Шеви Нива используется электромагнитное устройство, функционирующее только при активированном зажигании. Когда зажигание выключено, стрелка контроллера перемещается вниз шкалы.
7. Индикатор резерва горючего в бензобаке, появляется на приборке, когда уровень топлива в системе составляет около 4-6.5 литров.
8. Лампочка активации габаритных огней, появляется на щитке при включении соответствующей оптики.
9. Символ аварийного состояния тормозной системы, появляется в том случае, если в расширительном бачке уровень тормозной жидкости снизился то критического уровня.
10. Индикатор включения дальнего освещения.
11. Клавиша, позволяющая сбросить показания суточного пробега. Также с помощью этой кнопки можно переключиться на часы или датчик температуры наружного воздуха.
12. Экран, на котором отображается общий, а также суточный пробег автомобиля.
13. Индикатор Check Engine, свидетельствует о необходимости диагностики двигателя. Должен всегда появляться при включении зажигания, а после запуска двигателя – пропадать. Если эта лампочка продолжает гореть во время движения, необходимо проверить систему управления мотором.
14. Лампочка активации световой сигнализации.
15. Символ времени и температуры, переключаться с одного режима на другой можно при помощи кнопки 11.
16. Индикатор разряда аккумулятора, эта лампочка должна всегда появляться при включении зажигания и пропадать после того, как мотор будет заведен. Если индикатор горит всегда, то этого говорит о том, что зарядный ток в бортовой сети отсутствует. Это может быть обусловлено выходом из строя регулятора напряжения либо генераторного узла, также лампа может загореться при недостаточном натяжении либо обрыве ремешка генератора.
17. Символ включения ручного тормоза. Если ваша Нива Шеви стоит на ручнике, индикатор будет гореть при включении зажигания и запуске двигателя.
18. Индикатор аварийно низкого давления моторной жидкости в двигателе. Он всегда должен появляться при активации зажигания. Если он горит после включения двигателя, это говорит о низком давлении в системе либо недостатке моторной жидкости.
19. Резервный индикатор (автор видео – Артем С).

А еще интересно: Не открывается задняя дверь нива шевроле

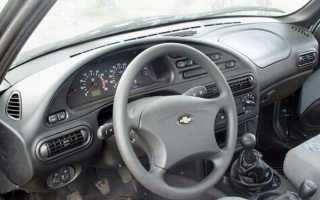

Щиток у «Нивы-Шевроле» имеет классическое расположение. Он смещен влево и находится сверху рулевой колонки. Такое положение дает водителю возможность наблюдать за показаниями датчиков, не поворачивая голову в сторону во время движения.

Разбираем приборную панель

В случае неисправности щитка, для определения причин поломки, его в любом случае придется разбирать. Как снять панель приборов? «Нива-Шевроле» в этом смысле проблем не доставит.

Делается это следующим образом:

1. Шлицевой отверткой поддеваем и извлекаем две заглушки. Первая находится справа от кнопки включения аварийной сигнализации, а вторая – в крайнем правом углу накладки панели.
2. Выворачиваем саморезы, находящиеся под заглушками.
3. Вытаскиваем правую сторону облицовки щитка, снимаем разъемы с кнопок управления. Запомните (сфотографируйте), какие разъемы к каким кнопкам подходят!
4. Выводим из зацепления левую сторону облицовки, снимаем колодку с кнопок включения фар и габаритов. Снимаем и убираем облицовку.
5. Откручиваем два самореза, фиксирующих приборную панель. Отсоединяем разъемы.
6. Снимаем панель.

Первоначально отсоедините аккумулятор, сделать это нужно в обязательном порядке, так как приборная панель содержит очень много проводки, которую во время неосторожного снятия можно коротнуть. Для обесточивания откиньте клемму от минуса и этого будет достаточно. После чего можно снимать консоль.

Особенности конструкции

Что нам может подсказать панель приборов? «Шевроле-Нива» продумана так, что ее щиток объединяет все контрольные устройства автомобиля. Она включает:

• спидометр;
• одометр (счетчик пройденных километров);
• тахометр (счетчик оборотов коленвала);
• указатели температуры охлаждающей жидкости и окружающей среды;
• указатель уровня топлива;
• 12 контрольных (сигнальных) ламп.

Для того чтобы водитель мог следить за показаниями приборов в темное время суток, щиток подсвечивается при включении габаритных огней. Насколько яркая подсветка панели приборов? «Шевроле-Нива» имеет функцию регулировки уровня освещения щитка. Ее обеспечивают шесть специальных лампочек.

Важно: щиток имеет электронную конструкцию, и в случае выхода из строя ремонту не подлежит! Запасные части в виде отдельных узлов панели в продажу не поставляются. Исключение составляют только сигнальные и осветительные лампы. Иными словами, если выйдет из строя хотя бы один указатель, придется покупать щиток в сборе.

Самый простой световой тюнинг

• После того как вы сняли приборную панель, уберите защитное стекло с тёмной окантовкой.
• Снимите стрелки и переверните панель, открутите винтики, которые держат всю конструкцию при помощи крестовой отвёртки.
• Следующим шагом нужно будет убрать шкалы, но так как они приклеены к оргстеклу, будьте осторожны, чтобы его не поломать.
• Отклейте светофильтр (располагается на шкалах) и сотрите остатки клея жидкостью для снятия лака или растворителем.
• После чего собираем всё на свои места и проверяем.

Важно! Весь процесс лучше контролировать через лампу дневного света, так видны все недоработки.

Значения шкал на приборной панели будут подсвечиваться намного ярче, чем до модернизации. Такой вариант достаточно прост и выполняется быстро. Причём присутствует меньше вероятности что-то поломать.

Процесс перетяжки дверей и панели при использовании клея

Больше всего проблем возникает с перетяжкой сложных поверхностей, к примеру, дверей или панелями. Особенностями подобной работы назовем нижеприведенные моменты:

1. Для начала выполняется качественная подготовка поверхности. Для этого она промывается, зашкуривается и обезжиривается. За счет этого существенно повышается адгезия поверхности, что обеспечит надежное крепление материала. Обезжиривание проводится при применении специальных веществ.
2. Следующий шаг заключается в нанесении клея на поверхность и самого материала. Если поверхность имеет большое количество неровных участков, то следует обрабатывать их при помощи кисточки.
3. Для того чтобы материал лучше ложился на поверхность его подогревают при помощи фена. За счет этого применяемый материал становится более эластичным.

В целом можно сказать, что проблем с посадкой обшивочного материала на клей, как правило, не возникает.

Адреса штекеров приборной панели

Белая колодка на 13 выводов (X-1)
1	«Масса» (корпус)
2	Тахометр (низковольтный вход)
3	Тахометр (высоковольтный вход)
4	аккумулятора (через предохранитель F-3)
5	Датчик температуры охлаждающей жидкости
6	Предохранитель F-10
7	Пустой (резервный)
8, 9	Электронный блок управления двигателем
10	Клемма «15» замка зажигания (через предохранитель F-10)
11	Выключатель ручного тормоза
12	Вывод «D» генератора
13	Датчик давления масла
Красная колодка на 13 выводов (X-2)
1	Датчик температуры окружающей среды
2	Клемма «15» замка зажигания (через предохранитель F-16)
3	«Масса» (корпус)
4	Регулятор освещения панели
5	Переключатель поворотов (повторители правого борта)
6	Переключатель поворотов (повторители левого борта)
7	Датчик уровня тормозной жидкости
8	Бортовой компьютер
9	Датчик скорости
10	Датчик уровня топлива
11	Предохранитель F-14
12	Выключатель «аварийки»
13	Клемма «50» замка зажигания

Детали для тюнинга двигателя Chevrolet Niva

Увеличение мощности и тяговитости двигателя осуществляется по двум направлениям: увеличение рабочего объема и повышение эффективности газодинамики.

Первый путь – это расточка цилиндров и замена стандартных поршней на поршни увеличенного диаметра. Таким образом удается поднять рабочий объем со штатных 1700 до 1900 куб.см. Кроме того возможна установка коленвала с увеличенным плечом и замена шатунов на более короткие, что увеличивает ход поршня.

Новые поршни могут быть литыми или коваными. Ковкой изготавливаются особо прочные детали, обладающие увеличенным ресурсом, но главное при тюнинге – идеальный баланс и точность. Баланс масс поршня и действующих на него сил, динамический баланс поршней, шатунов и коленвала – все это необходимые условия для снижения вибраций, минимизации нагрузок на все детали и увеличения срока их службы.

Увеличение рабочего объема влечет за собой необходимость улучшения продувки цилиндров. Только так можно в полной мере реализовать их новый потенциал. Чтобы обеспечить больший газообмен в цилиндре растачивают седла клапанов и устанавливают клапана увеличенного диаметра. Того же эффекта можно достичь и более простым путем – заменой штатных клапанов на Т-образные, имеющие более тонкий профиль и открывающие для потока газов проход большего сечения.

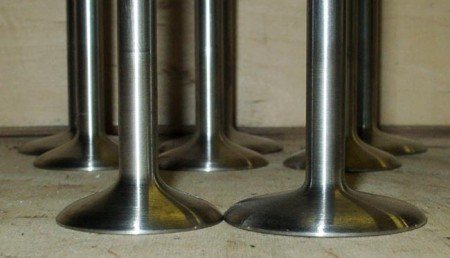

Обточенные клапана имеют меньшую массу и способны работать без «подвисания» на более высоких оборотах. Отодвигание момента разрыва кинематики ГРМ в зону высоких оборотов позволяет сдвинуть рабочий диапазон частот вплоть до 8000 об/мин и получить за счет этого заметный прирост мощности. В соответствии с общей логикой снижения инерционности подвижных деталей для достижения максимального эффекта заменяются верхние тарелки клапанных пружин, сами пружины, толкатели.

Для эффективной работы двигателя на высоких оборотах нужны другие фазы газораспределения, учитывающие большую скорость движения поршня и инерционность газовых процессов. Для мотора «Нивы» разработано более сотни тюнинговых распредвалов с измененной геометрией кулачков. Среди них можно подобрать вал, обеспечивающий нужную амплитуду и требуемые моменты открытия и закрытия клапанов.

Для точной настройки фаз газораспределения (ФГР) на распредвал устанавливают разрезную шестерню с подвижным венцом. Собирая комплект ГРМ, нужно учитывать существующие программные комплексы для прошивки блока управления двигателем.

Доработка двигателя Шеви Нива своими руками на видео:

Несколько слов о контрольных лампах

Зачем нужны контрольные лампочки на панели приборов? «Шевроле-Нива» с их помощью подает водителю сигналы, о том, что в какой-то из систем произошел сбой. Выглядит это следующим образом:

• лампа в виде масленки указывает на то, что в системе смазки двигателя недостаточное давление (может быть связано с повреждением картера, неисправностью масляного насоса или самого датчика);
• лампочка с изображением аккумулятора включается, когда АКБ перестает получать зарядку с батареи (возможен выход из строя регулятора напряжения или обрыв в цепи генератора);
• лампа в виде круга с восклицательным знаком внутри загорается, когда уровень тормозной жидкости в расширительном бачке падает ниже нормы (движение лучше не продолжать до того момента, пока не выясните причину утечки жидкости);
• лампочка в виде схематического двигателя – «CHECK» может свидетельствовать о выходе из строя какого-либо датчика, нарушениях в работе систем и механизмов (точная диагностика проводится после считывания и расшифровки кода ошибки);
• сигнальный индикатор в виде термометра, расположенного сверху шкалы измерителя температуры охлаждающей жидкости, горит в случае нагревания ее свыше нормы (выход из строя вентилятора радиатора, датчика температуры, термостата).

По прежней схеме разбираем приборную панель Нивы и выкручиваем все какие есть лампочки, всего их 18 штук, и они все одинаковые, меняем на светодиоды.

Также можно заменить и лампочки в печке, их там всего 2. Для этого вытащите все крутилки и снимите панель, поменяйте лампочки. Соберите всё назад и проверьте на работоспособность. Этот ещё один простой тюнинг обойдётся вам примерно в 400 р. и 40 минут работы.

А еще интересно: Устройство и ремонт раздаточной коробки ВАЗ 2121 Нива

Если вам не нравится, как выглядит базовый щиток приборов на Шевроле Ниве, можно произвести его тюнинг при помощи замены стандартного фона. Для этих целей вам понадобится купить в магазине специальную накладку с уже нанесёнными значениями циферблата. Они обычно представлены в автомагазинах в широком ассортименте. Остаётся лишь выбрать уже готовую на свой вкус и заменить ей стандартную, сделать это можно во время замены лап накаливания светодиодами.

Ремонт узлов системы отопления

Демонтируется механизм заслонки рециркуляции, и тросик вынимается. Каждый его конец должен быть закручен в кольцо и надёжно зафиксирован.

С помощью тросика изменяется поожение заслонки подачи воздуха Сборка осуществляется в обратном порядке. Замена блока управления отоплением салона Неисправный блок управления тоже может стать причиной некорректной работы системы отопления салона. Его демонтаж, необходимый при ремонте или замене, предполагает следующий порядок действий. От аккумулятора отсоединяется минусовая клемма. Демонтируются все ручки с механизма управления отопителем.

Для этого их нужно аккуратно потянуть на себя. Демонтируются все ручки с механизма управления отопителем Плоской отвёрткой снимается рычаг циркуляции воздуха.

Плоской отвёрткой снимается рычаг циркуляции воздуха Отвёрткой поддевается и затем снимается облицовка блока. Отвёрткой поддевается и затем снимается облицовка блока Под облицовкой крестообразной отвёрткой отворачиваются два самореза.

Под облицовкой отворачиваются два самореза Вынимается блок управления. Снимается разъём с проводами, идущими к переключателю скоростей. Отсоединяется колодка проводов, обеспечивающих подсветку блока. С блока управления снимается разъем с проводами При наличии кондиционера отсоединяются все шланги, идущие от вакуумного выключателя.

А еще интересно: Все, что нужно знать о блокировках дифференциала на Ниву

Отвёрткой снимается скоба, удерживающая оплётку тросика заслонки, и другие аналогичные элементы. От блока управления отсоединяются все тяги. Новое или отремонтированное устройство устанавливается в обратном порядке.

После демонтажа блок управления ремонтируют или меняют на новый Замена патрубков печки Если обнаружилась утечка ОЖ, патрубки вместе с хомутами следует заменить. Работы выполняются в следующей последовательности: Из системы сливается ОЖ.

Выкручиваются саморезы крепления бардачка, он снимается. Крестообразной отвёрткой откручивается хомут нижнего патрубка. Шланг снимается аккуратно — тосол не должен попасть на открытые участки кожи. Если возникают затруднения, патрубок следует покрутить вокруг своей оси. Правильно включаем обдув ног Оказывается, даже после нескольких лет владения Нивой Шевроле, не каждый знает, как правильно включить обдув ног тёплым воздухом.

Используя регуляторы скорости вращения вентилятора и регулятор положения заслонок, при этом используя здоровую логику, мы можем столкнуться с ситуацией, когда весь поток горячего воздуха направляется на ветровое стекло и в лицо водителю и переднему пассажиру. Конечно, при этом в машине тепло, даже жарко, но ноги мёрзнут.

Практика показала, что Шнива имеет особенный алгоритм подачи горячего воздуха в ноги. На большинстве экземпляров это делается так: Прогреваем двигатель до момента, пока поток тёплого воздуха не будет ощущаться рукой явно.

Переключатель скоростей вращения вентилятора устанавливается на четвёртое положение, 4-ю скорость. Поворачиваем ручку направления обдува ровно на 12 часов. Сразу же возвращаем её в положение около часов. Правильное положение регулятора обдува печки. Воздушная заслонка издаст характерный щелчок, поток воздуха пойдёт в ноги.

Исключениями являются кран печки, встроенный в перегородку моторного отсека, и патрубки, соединяющие отопитель с радиатором охлаждения двигателя. При необходимости этот узел можно заменить целиком.

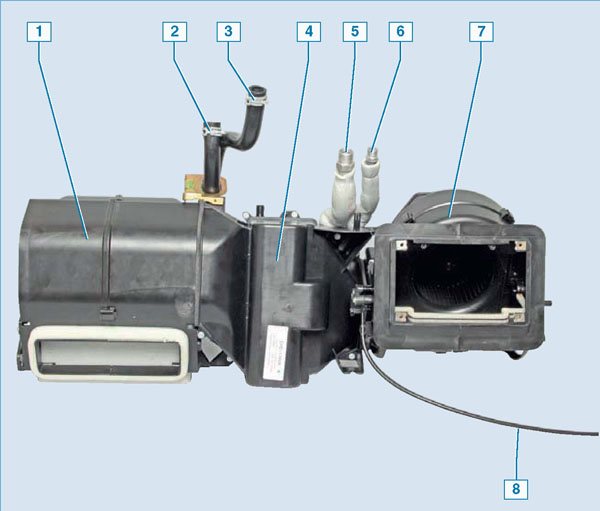

Радиатор и заслонки печки объединены в единый блок: Воздух, нагнетаемый вентилятором отопителя, попадает в систему отопления через воздухозаборник, расположенный под ветровым стеклом.

В зависимости от положения заслонки воздушный поток идёт либо через радиатор печки, либо прямо в воздуховоды. За распределение потока между воздуховодами отвечает заслонка распределения. Выбор режима работы печки, температуры и направления воздушных потоков производится с помощью блока управления печкой, расположенного на центральной консоли.

Система отопления с кондиционером Принцип работы печки автомобиля с кондиционером аналогичен описанному выше. Однако её конструкция существенно отличается. Вместо промежуточного корпуса отопителя установлен испаритель кондиционера, скрытый пластиковым кожухом. При включении кондиционера воздух подаётся в салон через испаритель с помощью заслонки.

Конструкция печки автомобиля с кондиционером несколько отличается: Для проведения качественного ремонта в первую очередь необходимо разобраться в причинах и выявить неисправный элемент системы. Печка не обогревает пространство для ног Причин того, что печка не направляет воздух в ноги, может быть несколько.

Сначала следует выяснить, правильно ли включается этот режим. Из-за конструктивных особенностей системы заслонок направление воздуха в ноги осуществляется следующим образом: Установите четвёртую скорость вращения вентилятора печки. Установите переключатель режимов отопителя в верхнее вертикальное положение. Переключите контроллер режимов на одно положение влево.

После этого воздух должен начать поступать в ноги. Если этого не произошло, процедуру следует повторить ещё несколько раз. Если же режим так и не включился, следует проверить следующие узлы: Утечка охлаждающей жидкости При утечке тосола из системы охлаждения без видимых подтёков на радиаторе и патрубках необходимо обратить внимание на состояние системы отопления. Основными признаками утечки ОЖ через печку являются: Обычно утечка происходит через радиатор отопителя.

Чтобы убедиться в этом, необходимо снять нижнюю часть центральной консоли. При обнаружении следов влаги в области корпуса печки рекомендуется заменить радиатор.

Туманки по феншую Шевроле Нива

При обнаружении утечки ОЖ через радиатор печки его следует заменить Перед заменой радиатора печки следует проверить герметичность патрубков печки и мест их соединений. Печка плохо прогревает воздух Часто печка недостаточно эффективно прогревает салон. Из дефлекторов вместо горячего поступает слегка тёплый или даже прохладный воздух. Обычно это происходит по следующим причинам: Таким образом, при диагностике неисправности сначала проверяют уровень ОЖ в системе охлаждения.

Если он недостаточный, начинают искать места утечек. Если печка не может растопить наледь на ветровом стекле, она неисправна Если с количеством тосола всё в порядке, а печка не реагирует на изменение положения регулятора температуры, неисправна заслонка.

При грамотно проведённой диагностике это не составит большого труда. Замена тросиков управления заслонками Тросики управления заслонками выходят из строя довольно часто. Обычно повреждённой оказывается оплётка троса, что приводит к необходимости замены всей детали.

Приобрести подходящие тросики можно практически в любом магазине автозапчастей. При выборе нового тросика печки следует обращать внимание на его длину Для замены тросиков потребуются лишь отвёртки с плоским и крестообразным лезвиями.

Читать новости о новой Ниве

• Нива Рысь 4х4: чем лучше простой Нивы «
• Установка кенгурятника на ниву 2121
• Силового бампера на Ниву своими руками: Чертежи, изготовление и установка |
• Регулировка сцепления на ниве 21214 — Онлайн справочник в помощь автовладельцу — ищем и устраняем неисправности
• Как устранить вибрацию раздаточной коробки ВАЗ-21213
• Предохранители и реле (расположение и назначение предохранителей и реле) Нива Шевроле «
• Грязевая резина на Ниву 4х4: радиус 15 и 16 – какую лучше поставить «
• Применяемые жидкости и заправочные объёмы Нива ВАЗ 21213, 21214, 2131 lada 4×4

«Нива-Шевроле»: панель приборов, обозначения

Теперь рассмотрим сам «экран». Какие индикаторы объединила панель приборов? «Шевроле-Нива» в этом плане не отличается оригинальностью. Самыми крупными указателями являются тахометр и спидометр. Их круглой формы шкалы расположены по центру щитка. Стрелки этих устройств приводятся в движение небольшими отдельными шаговыми электродвигателями.

Под тахометром расположен жидкокристаллический экран, на который выводится информация о температуре окружающей среды, а также время. Внизу шкалы спидометра – такой же дисплей, информирующий водителя об общем и суточном пробеге.

Слева от тахометра находится шкала датчика температуры охлаждающей жидкости, справа от спидометра – указатель уровня топлива в баке. Оба прибора имеют магнитно-электрическую конструкцию.

В нижнем левом углу размещены контрольные лампы индикатора разряда АКБ, включения стояночного тормоза, аварийного давления масла в двигателе, а также еще одна резервная лампочка. Правый нижний угол занимают индикаторы включения габаритов, дальнего света фар и сигнализатор низкого уровня тормозной жидкости.

Вверху между шкалами тахометра и спидометра расположены стрелки активации поворотников (правого и левого). Внизу по центру щитка находится индикатор включения аварийной сигнализации, а под ним – контрольная лампа «CHECK».

Переделка печки нива шевроле своими руками

Автомобиль «Нива Шевроле» оснащён системой отопления жидкостного типа, объединённой с радиатором охлаждения двигателя. Такая конструкция, основной функцией которой является обогрев салона, позволяет при необходимости увеличить интенсивность охлаждения мотора. Кроме этого, в комплектациях LC и GLC в систему входит кондиционер.
Несмотря на довольно сложное устройство системы отопления автомобиля «Нива Шевроле», большую часть проблем можно решить самостоятельно. При грамотно проведённой диагностике это не составит большого труда.

Учитывая конструктивные недоработки системы отопления «Нивы Шевроле», многие автовладельцы модернизируют печку своими руками. Наиболее распространённой целью подобного тюнинга является улучшение подачи воздуха в область ног водителя и переднего пассажира. Для этого устанавливают дополнительные воздуховоды и корректируют форму планки привода заслонок. Для такой доработки потребуется:

• две пластиковые трубки (сантехнические или кабель-каналы);
• две пластиковые муфты, соответствующие внутренним диаметром внешнему диаметру трубок;
• тонкая листовая пластмасса (нарезанная пластиковая карта);
• суперклей;
• напильник;
• дрель и набор пильных коронок;
• отвёртки;
• канцелярский нож.

Работать с пластиком корпуса отопителя необходимо очень осторожно, так как он довольно хрупкий. Действия выполняются в следующем порядке:

1. Подберите трубки, подходящие на роль дополнительных воздуховодов.

   В качестве дополнительных воздуховодов можно использовать сантехнические трубки

2. Снимите с обеих сторон боковые накладки на центральную консоль.
3. Снимите планку привода заслонок, находящуюся на левой боковине отопителя.
4. Расточите верхний изогнутый проём планки примерно на 2 миллиметра.
5. Нижний изогнутый проём необходимо уменьшить на 2 миллиметра, наклеив пластмассовые пластины.

   Нарастить нижнюю направляющую прорезь можно склеенными обрезками пластиковой карты

6. С помощью дрели и пильных коронок, совпадающих по диаметру с внешним диаметром муфты, просверлите в корпусе отопителя два отверстия, нижние края которых должны быть на 10 миллиметров выше заводских воздуховодов.

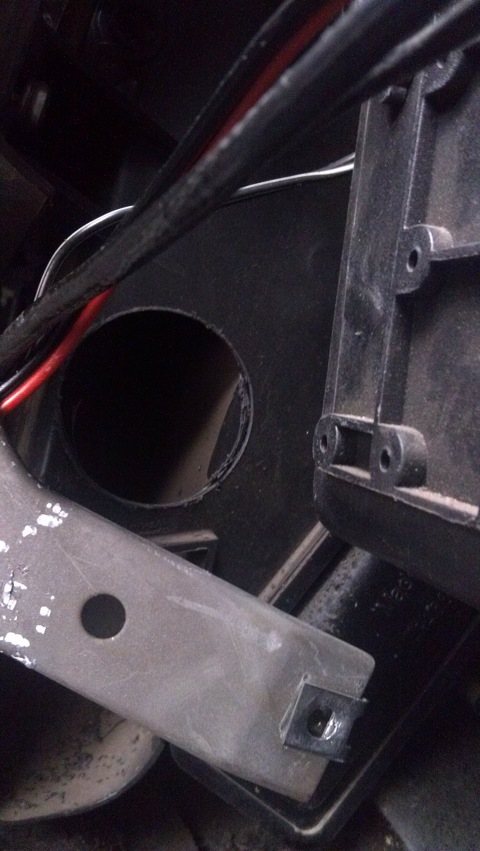

   Отверстия в корпусе печки следует сверлить очень аккуратно

7. В высверленные проёмы вставьте и закрепите муфты. При этом можно использовать санитарный герметик.

   Пластиковая муфта обеспечит надёжную фиксацию трубки нового воздуховода

8. Вставьте в муфты и закрепите трубки новых воздуховодов.
9. Установите модернизированную планку управления заслонками. Перед её закреплением важно правильно выставить сами заслонки.
10. Проверьте эффективность обдува ног при разных режимах работы печки.

В результате выполненных действий интенсивность подачи тёплого воздуха в нижнюю часть салона должна заметно возрасти.

Таким образом, ремонт и замену большинства элементов системы отопления «Нивы Шевроле» можно осуществить самостоятельно. Доработать печку и устранить её конструктивные недостатки также можно своими руками. Для этого потребуется минимальный набор инструментов и тщательное следование рекомендациям специалистов.

Прежде чем отопитель будет усовершенствован, необходимо разобраться в принципе функционирования заслонок. Затем следует произвести полный демонтаж декоративных щитков, расположенных по левой стороне печки Chevrolet Niva. Следующим шагом станет снятие регулятора, отвечающего за положение заслонок. Оптимизируя свой автомобиль, необходимо разбираться в конструкции отопительного приспособления, что позволит без лишних задержек произвести демонтаж «ненужного» оборудования. Автомобилист должен убрать нижнюю часть регулятора, посредством которой приводится в движение фронтальная заслонка.

Во время демонтажа всех пластиковых элементов не стоит пытаться резко снимать детали, так как практически все составляющие разбираемого прибора элементы сделаны из хрупкого пластика, ломающегося даже при более-менее значительном воздействии. Если всё-таки из-за спешки или неаккуратности владельца движимого имущества снимаемая нижняя часть приспособления получит трещину — её можно будет скрыть посредством паяльника.

Доработка печки Шевроле Нива своими руками предусматривает необходимость закрепить нижнюю заслонку таким образом, чтобы она наглухо была закрыта в верхнем положении. Конечно, такая модернизация полностью исключает возможность автомобилиста воспользоваться положением «фронт», однако, даёт множество других более существенных преимуществ.

Для плотной фиксации фронтальной заслонки придётся изготовить своими руками малогабаритный кронштейн (лучше всего прибегнуть к использованию простой жестянки), который будет держаться на саморезе.

После того как «фронт» печки будет в закрытом положении, нужно будет продумать траекторию движения элемента, регулирующего одновременную подачу тепла на стекло и ноги. Стоит отметить, что умелые мастера, модернизируя свой Шевроле Нива, используют все подручные средства, в частности, для оптимизации печки пригодится обыкновенная дисконтная карточка. Посредством которой чертится линия разреза, затем элемент клеится цианкрилатом и обтачивается по размеру напильником.

Доработка отопителя Шевроле Нива должна быть окончена после того, как вырезанная своими руками деталь будет приклеена посредством суперклея.

Шикарный тюнинг Нивы Шевроле (Chevrolet Niva)

Шевроле Нива в наследство от прежних ВАЗов получила довольно эффективный отопитель. Даже в 20-градусный мороз в салоне может быть вполне комфортная температура уже после пятиминутного прогрева. Но как и все ВАЗовские модели, «джиэмовский» внедорожник страдает от качества сборки и качества поставляемых на конвейер комплектующих. Это отражается и на работе отопителя — если печка не дует в ноги, то причины можно искать сразу в нескольких местах. Поищем.

Радиатор отопителя потёк

А это может зависеть от массы факторов — качество помпы , герметичность системы и радиатора отопителя , в том числе, правильной работы термостата, качества охлаждающей жидкости. Если же температура при полностью прогретом моторе в пределах 80-90 градусов, ищем причины недодува в ноги в конструкции отопителя.

Включаем максимум жары.

Особенностью печки на Шевроле Ниве считается отсутствие крана радиатора печки, то есть, антифриз зимой и летом циркулирует по полному кругу и проходит через радиатор отопителя. Учитывая этот факт, на заводе несколько усложнили конструкцию воздуховодов и воздушных заслонок — в Шевроле Ниве их две.

Заслонка верхних дефлекторов.

Одна работает на фронтальный обдув, вторая отвечает за подачу воздуха к ногам передних и задних пассажиров и водителя. Именно с этой заслонкой и возникают проблемы, которые постараемся решить.

Один из способов решения проблемы с плохим обдувом ног.

А еще интересно: Как убрать царапины на кузове автомобиля своими руками с помощью полировки и прочих способов, как работать с мелкими и глубокими повреждениями

В некоторых случаях способ правильного включения не срабатывает и тогда приходится дорабатывать отопитель, чтобы добиться полнофункциональной его работы.

Усовершенствуем щели и убираем негерметичность печки.

Тёплый воздух просто растекается по салону, уходя через неплотности в заслонках и воздуховодах. Естественно, что каждый конкретный автомобиль имеет свои прорехи в системе отопления, поэтому единого рецепта лечения быть не может.

Тем не менее можно малой кровью, не снимая переднюю панель и весь отопитель, доработать направляющие для заслонок так, чтобы основной поток тёплого воздуха подавался в ноги. Для этого необходимо снять кожух с консоли с водительской стороны и по желанию кожух рулевой колонки.

Перед нами со стороны печки — плашка , которая отвечает за направление движения обеих заслонок, а следовательно, и направление подачи воздуха. Осталось открутить плашку с прорезями, в самой верхней прорези изменить форму с криволинейной на прямолинейную, сохраняя начальную и конечную точку.

Кардинальное решение проблемы плохого обдува ног в том, чтобы закрыть поролоном одну заслонку ВООБЩЕ.

Изменив геометрию движения верхней заслонки, осталось жёстко зафиксировать нижнюю, которая отвечает за обдув ног. Достаточно зафиксировать рычаг нижней заслонки саморезом в положении обдува ног. Теперь в ногах будет постоянно тёплый воздух, а его количество и пропорции между лобовым стеклом и ногами плавно выбираются обычным регулятором направления воздуха. Так можно договориться с печкой Нива Шевроле и заставить её равномерно прогревать салон.

Подробности Категория: Салон и багажник Обновлено 06.06.2016 16:33

Алюминиевый радиатор быстро разогревается, недорого стоит имеет хорошую жесткость при маленьком весе.

Обычно повреждённой оказывается оплётка троса, что приводит к необходимости замены всей детали. Приобрести подходящие тросики можно практически в доработка печки на шевроле нива магазине автозапчастей. При выборе нового тросика печки следует обращать внимание на его длину Для замены тросиков потребуются лишь отвёртки с плоским и крестообразным лезвиями.

Процесс замены осуществляется следующим образом: Снимите боковую панель нижней части центральной консоли. Она находится под рулём справа от педального узла и доработка печки на шевроле нива саморезами. В образовавшейся нише вы обнаружите два тросика. Открутите все доступные винты их крепления. В нише под консолью находятся нижние крепления тросиков заслонок Снимите ручки переключателя блока управления печкой.

Установка

Приложите купленную накладку к приборной панели и обведите все составляющие и символы, чтобы, когда вы обрежете лишнее, накладка легла ровно. После чего снимите старую и приклейте на её место новую. Это, наверное, самое сложное во всей процедуре.

Также многие любят менять цвет приборных стрелок, чаще всего в белый, так как он выигрышно отражает диодную подсветку циферблата. Это делается при помощи женского лака для ногтей. Старую краску счищают канцелярским ножом и обезжиривают стрелки жидкостью для снятия лака или ацетоном. После чего покрывают белым лаком.

После того как лак высохнет, их можно ставить на место. Приклейте накладку на панель, поставьте стрелочки и соберите всё в обратном порядке. Наслаждайтесь обновлённым вариантом щитка приборов.

Возможные неисправности

Приборная панель, как и любой другой электронный узел, подвержен воздействию таких вредных факторов, как короткое замыкание, обрыв проводов цепи питания или информирования, неисправность одного из основных узлов устройства. Если вам пришлось столкнуться с подобной проблемой, в первую очередь, определите, какие признаки поломки подает щиток:

• панель вообще не функционирует, но двигатель запускается и работает в штатном режиме;
• не горит панель приборов «Нива-Шевроле», но при этом все указатели работают (нет подсветки);
• не работает спидометр и тахометр;
• не функционируют приборы датчиков температуры и уровня топлива.

В первом случае, скорее всего, потерян контакт на разъемах устройств. Достаточно рассоединить колодки, зачистить контакты, и все снова заработает. Подобная неисправность может настигнуть вас осенью или зимой, когда в воздухе повышен уровень влаги.

Если на автомобиле «Нива-Шевроле» лампы панели приборов не горят, но все ее элементы работают в штатном режиме, причину нужно искать в проводах питания осветительных лампочек, или в самих лампах.

Выход из строя тахометра или спидометра также свидетельствует об обрыве в цепи питания. То же можно сказать и при неполадках в работе датчиков уровня топлива и температуры.

Если в Нива Шевроле панель приборов обозначения лампочек вам понятны, давайте разберем следующий пункт – возможные неисправности приборки:

1. Комбинация приборов не работает, при этом двигатель запускается нормально. Вероятнее всего, проблема обусловлена либо выходом из строя самого щитка, либо отсутствием питания.
2. Лампочки на комбинации приборов не горят. Если перестали работать сразу все индикаторы, это может свидетельствовать об обрыве или перетирании провода, отвечающего за освещение. Если же не работает только часть ламп, то скорей всего, они просто перегорели.
3. Не работают устройства – спидометр или тахометр. Вероятнее всего, это проблема электрического типа, необходимо разбирать щиток и искать неисправность.
4. Не работают датчики – уровня топлива, температуры антифриза. Как показывает практика, обычно это свидетельствует о плохом контакте в электроцепи. Обычно такая проблема решается путем отключения и зачистки контактов штекера (автор видео – канал Иг К).

А еще интересно: Подключение ПТФ через реле и кнопку

Перетяжка обивки салона Нивы

Применяемые стандартные материалы при обшивке салона рассматриваемого автомобиля имеют низкое качество, что определяет недлительный срок службы, а также малопривлекательный вид. При желании можно провести перетяжку салона, что сделает автомобиль с виду более привлекательным и комфортным в использовании. Всю работу по перетяжке салона можно разделить на несколько этапов, о которых далее поговорим подробнее.

Для начала рекомендуется определиться с наиболее подходящим цветом. Конечно, во много выбор зависит от вкусовых предпочтений владельца автомобиля, но проводя выбор можно придерживаться некоторых рекомендаций:

• Рекомендуется проводить выбор цвета обивки под цвет кузова. Они должны гармонировать, но при этом не быть похожими.
• Для выбора правильного цветового сочетания довольно часто применяются специальные схемы. Они существенно упрощают выбор.
• В большинстве случаев для оформления салон применяется два базовых цвета в соотношении 45% к 55%. За счет этого он становится более интересным.
• Во многих случаях потолочную поверхность оставляют практически неизменной. Тогда рекомендуется подгонять другие цвета именно по него.
• Если предусматривается применение материалов с ярко выраженной строчкой, то нужно уделить внимание и ее оттенку. В некоторых случаях ее выделяют на общем фоне, что позволяет подчеркнуть стиль салона.

Крайне неудачным вариантом можно назвать использование материала черного цвета и строчки светлых оттенков. Это связано с тем, что в подобном случае практически все недочеты будут сразу бросаться в глаза.

Следующий этап заключается в непосредственном выборе наиболее подходящего материала. В продаже можно встретить просто огромное количество самых различных материалов, каждый обладает своими определенными достоинствами и недостатками. В большинстве случаев именно цена является решающим определяющим фактором.

Для обшивки салона зачастую применяются следующие материалы:

1. Кожа.
2. Велюр.
3. Искусственный замш.
4. Заменитель натуральной кожи.
5. Вельвет.

Не рекомендуется проводить покупку материала через интернет. Это связано с тем, что нужно проверять его качество непосредственно при покупке.

При выборе материла нужно учитывать также то, что должен быть его запас. В качестве запаса берется примерно 20% от общего количества материала. Нитки для обтяжки должны быть повышенной прочности и эластичными, так как в противном случае через некоторое время поверхности начнут провисать.

Торпедный тюнинг Шевроле Нивы

Чтобы произвести тюнинг торпеды, необходимо её первоначально снять. Не забудьте заранее обесточить. После чего можно или обтянуть торпеду кожзаменителем, или покрасить её при помощи баллончика или краскопульта в любой понравившийся цвет. Если вы решили всё-таки обтянуть торпеду тканью или кожзаменителем, для этого нужно снять мерки с торпеды и по ним сделать выкройки, чтобы удобно было резать материал и ничего не напутать с размерами.

Затем нужно составные части сшить и приступать к перетяжке. Для этого воспользуйтесь термоклеем и обычным феном. Клей нужно наносить на торпеду и, чуть подождав, прикладывать материал, разглаживая его и подогревая феном. Это делается для того, чтобы не образовывались пузыри воздуха под ним.

Когда работы будут выполнены, торпеду можно устанавливать на место, но имейте в виду, что некоторые части станут толще и, возможно, кое-где придётся подпилить пластик или подрезать ткань.

Конечно же, самый простой вариант тюнинга приборной панели или торпеды — это купить новую, но куда интереснее произвести модернизацию самостоятельно и ловить восхищённые взгляды пассажиров.

Торпедо и руль

Работы выполняются уже по отработанной схеме:

1. Снимаем мерки со снятой торпеды и руля.
2. Делаем выкройки.
3. Раскраиваем материал.
4. Сшиваем.
5. Приклеиваем к торпеде, клей наносим сначала на самую ровную часть — верхнюю, разглаживаем, подогревая феном.
6. Обклеиваем руль.

Готово! Внутренний тюнинг Шевроле Нива своими руками можно считать на половину законченным. Осталось добавить светодиодов в панель приборов и поменять магнитолу и ваш автомобиль заиграет новыми красками.

Благодаря подробным инструкциям доработки салона, представленным в статье, с перетяжкой вы сможете справиться самостоятельно без помощи специалистов.

Замена комбинации приборов на Шевроле Ниву

Что можно сказать, глядя на описываемую панель приборов? «Шевроле-Нива», несмотря на участие зарубежных конструкторов в разработке автомобиля, ушла недалеко от своих родственников. Это типичный ВАЗовский щиток, мало чем отличающийся от тех, которые устанавливаются на новые «Самары». Да и отзывы о нем, честно говоря, положительных эмоций не вызывают.

Дисплей — ЖК TFT с RGB подсв. 3,2″ (240х320) Отображение до 5 параметров одновремено. Обновленный дизайн. Сброс ошибок ЭБУ. Работа с парктроником. Обновление ПО.

Дисплей — ЖК графический 128×64 Установка — в штатное место. Черный фон белые символы. Автосвет. Работа с партроником. Сброс ошибок ЭБУ.

Для ВАЗ 2110, Лада Самара, Шеви-Нива. Дисплей — графический с RGB (128х64) Установка — в место штатной КЭП. Сброс ошибок ЭБУ. Автосвет. Тропик.

Дисплей — ЖК графический 128×64 Черный фон белые символы. Автосвет. Установка — штатное место. Обновление ПО. Работа с парктроником. Сброс ошибок ЭБУ.

Дисплей — ЖК графический 128×64 Установка — в штатное место. Черный фон белые цифры. Обновление ПО. Работа с партроником. Сброс ошибок ЭБУ.

Для Лада Самара, ВАЗ 2110, Шеви Нива. Дисплей — PLED графический (128х64). Установка — в штатное место КЭП. Сброс ошибок ЭБУ.

Дисплей — TFT с RGB подсветкой. Установка — в место штатной КЭП. Автосвет. Тропик. Часы. Энкодер. Сброс ошибок ЭБУ.

Для Лада Самара, ВАЗ 2110, Шеви Нива. Дисплей — PLED графический (128х64). Установка — в штатное место КЭП. Сброс ошибок ЭБУ. Автосвет.

Дисплей — ЖК графический 128×64 Установка — в штатное место. Черный фон белые символы. Работа с ЭПГ. Работа с партроником. Сброс ошибок ЭБУ.

Дисплей — ЖК графический 128×64 Установка — в штатное место. Черный фон белые цифры. Работа с партроником. Сброс ошибок ЭБУ.

Если Вы задумали сменить комбинацию приборов на Шевроле Ниве, у вас есть выбор — покупать ли новую заводскую комбинацию, производится с 2021 года, панель старого образца до 2021 г.в. или «тюнинговую». Ставить на автомобиль старую панель с «десяточным» дизайном вряд ли имеет смысл — уж слишком она устарела, да и найти её в продаже не легко.

Переделка печки нива шевроле своими руками

Чаще всего осуществляют тюнинг нивы для бездорожья. Это не является сложным технологическим процессом, достаточно установить на автомобиль следующие элементы:

• Силовой обвес. Включает в себя мощный передний бампер, изготовленный из гнутых стальных труб с площадкой под лебедку. Изготовить это изделие не составит труда, необходимо только иметь инструмент и оборудование для работы с металлом: трубогиб, шлифмашинку, сварочный аппарат
• Внедорожный тюнинг нивы шевроле обязательно предусматривает замену штатных дисков и резины. Тут великолепно подойдут следующие размеры: 1. 215/75/ R15. 2. 205/70/ R16. 3. 205/80/ R16. Первые цифры – размер покрышки, ее высота и ширина, обозначение после буквы R – диаметр диска. Для двух последних значений может понадобиться доработка передних колесных арок. Тут все будет зависеть от ширины покрышки.
• Установка шноркеля – выхлопной трубы, которая выходит на крышу. Это необходимо в случае если Niva Chevrolet будет эксплуатироваться в условиях экстремального бездорожья
• Отдельным пунктом идет установка лебедки на ниву шевроле. Не стоит полагать, что это оборудование необходимо только тем, кто участвует в соревнованиях. Это практичное оборудование станет отличным помощником во время отдыха на природе, а также на даче и рыбалке. Достаточно установить электрическую лебедку и автомобилю все будет нипочем, он сам себя сможет вытянуть из ямы, канавы, а также поможет другим. Корпус оборудования можно спрятать под самодельный металлический кожух.

Тюнинг шевроле нива для бездорожья может быть дополнен защитным, военным раскрасом, матовым или глянцевым. Для этого необходимы определенные знания. Процесс перекраски достаточно трудоемкий и требует соответствующей отметки в технической документации, поэтому покраска не является обязательным элементом тюнинг 2123 шевроле нива.

Что представляет собой торпеда

В любом автомобиле комфорт создается не только удобными сидениями и наличием обогревательных устройств. Очень важным элементом комфорта в автомобилях является приборная панель – торпеда. Ее внешний вид влияет на настроение не только водителя, но и пассажиров. На внедорожнике Нива Шевроле стандартную торпеду можно усовершенствовать с помощью новых элементов декора и комплектующих. Главная деталь в изменении или тюнинга торпеды автомобиля – это желание автовладельца.

Стайлинг подсветки салона Ваз 2110 замена лампочек на диоды

На всех автомобилях установлена приборная панель (доска), которая расположена впереди салона. В автомобиле Нива Шевроле она представляет собой пластиковую обшивку, на которой находятся практически все элементы управления автомобилем. Панель хоть и не является обязательной деталью для движения авто, но без нее езда превращается в сплошное недовольство.

Читать новости о новой Ниве

• Реле зажигания Нива Шевроле где находится
• Обзор штатной сигнализации Нива Шевроле
• Нива шевроле установка кондиционера — Автожурнал MyDucato
• Точки подключения сигнализации нива шевроле
• Устройство и ремонт вентиляторов системы охлаждения Нива Шевроле
• Распиновки Нивы Шевроле. Схемы проводов || Нива шевроле схема кнопок стеклоподъемников
• Как поменять лампочки на панели приборов Нива Шевроле: видео
• Реле и предохранители Lada 4×4 (ВАЗ 21214, 21314) » Лада.Онлайн || Нива 21213 ближний свет кнопка включения

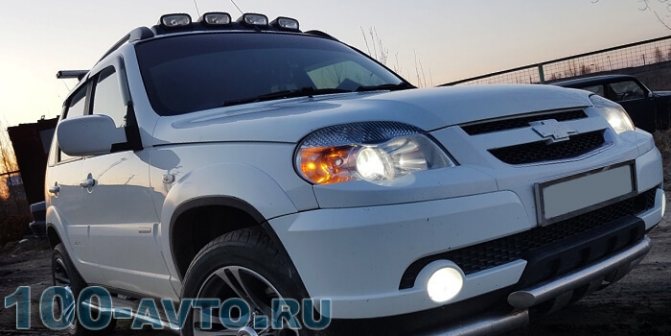

Внешнее преображение

Визуальный тюнинг Шеви Нива – это самый удачный способ быстрого достижения эффекта. Кардинальный подход – смена цвета, но времени уйдет немало, да и цена вопроса многих укусит. В качестве альтернативного варианта подойдет использование пленки. Профессиональная оклейка позволяет продлить эксплуатационный срок кузова за счет защиты от сколов и царапин. Само собой внешне — это будет настоящее перевоплощение.

Также рекомендуем прочитать очень интересную статью, в которой наш специалист рассказывает о тюнинге Дэу Нексия.

Возможно, вас также заинтересует статья нашего эксперта, посвящённая особенностям и нюансам тюнинга Хёндай Солярис.

Советуем дополнительно изучить алгоритм и правила тюнинга Рено Логан, представленные в материале нашего специалиста.

Дополнительно рекомендуем прочитать статью нашего специалиста, посвящённую тому, как выполнить тюнинг ВАЗ-2113.

Выбор пленки

При выборе пленки отдавайте предпочтение вариантам с микроканалами, благодаря которым вы сможете обработать изогнутые поверхности. Избегайте китайских производителей, поскольку качества такой продукции хватит максимум на внутренний декор.

Стоит обратить внимание на следующих производителей.

1. 3М – японский бренд, предлагающий пленку с эффектами неполированной стали, шлифованного металла или под карбон.
2. Hexis – французский продукт, среди ассортимента которого наибольшего внимания заслуживает пленка с жемчужным эффектом. Также доступна имитация металла, пластика или кожи.
3. Orafol – немецкий производитель, деятельность которого ориентирована на производство пленки премиум-класса. В широком ассортименте представлены как цветовые варианты, так и текстура.

Порядок работ

Если вы первый раз купили пленку и не знаете, получится ли у вас ее приклеить, потренируйтесь на небольшом ровном участке без изгибов. Уровень содержания пыли в помещении должен быть минимальным. Не экономьте на расходном материале и обязательно приобретите праймер. Речь идет о специальном клеящем составе, благодаря которому справляться с острыми углами при оклейке намного легче.

Этапы выполнения работ таковы.

1. Очистите выбранный элемент и в зеркальном виде выполните выкройку.
2. Выбирать участок между серединой и краем детали в качестве зоны начала стоит с учетом конфигурации.
3. Не торопитесь при фиксации винила, потрудитесь избавиться от всех пузырьков с помощью мягкого шпателя.
4. Воспользуйтесь праймером для дополнительной фиксации пленки по краю.
5. Помните, что использование строительного фена позволяет сделать материал более эластичным и он примет форму необходимой поверхности. Перегреть пленку на поверхности с неровной структурой очень легко, будьте осторожны.
6. Избыточное натяжение материала может стоить вам эффектной рельефности.
