Где стоит реле стартера ваз 21214

Практически все электрические устройства на этих автомобилях рассчитаны на напряжение в 12 вольт. При этом ампераж может варьироваться от сотен ампер до десятков миллиампер. Для разделения силовых и управляющих токов используют коммутационное реле. Это предупреждает провода от чрезмерного нагрева или возгорания. Параллельно уменьшает общее количество проводки в автомобиле. Расположение коммутаторов в машине:

1. Слева под приборной панелью расположен блок 1 под первым набором предохранителей. Здесь находятся реле бензонасоса Нива 21214, зажигания, главного коммутатора и обоих электровентиляторов.
2. Справа от рулевой колонки блок реле отвечает за противотуманные фары, подогрев заднего стекла двери багажника и оба вида света (два элемента на дальний и ближний свет).
3. Выше второго блока расположены реле аварийной сигнализации и поворотников.
4. Реле стартера на Ниве 21214 рассчитан на несколько сот ампер и установлен в моторном отсеке.

Важно поддерживать нормальное состояние электроцепей и заменять их элементы на оригинальные. В противном случае возможен полный выход из строя контролируемого узла и полная остановка автомобиля.

Замена реле

Принцип ремонта и замены коммутаторных блоков идентичен вне зависимости от расположения. Важно перед работой с ними отключить аккумулятор, чтобы не получить удар током и травмы (возможен и летальный исход). Процесс замены блока ответственного за управления светом и обогревом заднего стекла (для примера):

1. С помощью крестовой отвертки отсоединить колодку.
2. Снять коммутатор стартера и зажигания под дополнительным набором предохранителей.
3. С помощью той же отвертки выкрутить саморез крепления.
4. Отсоединить колодки, после снятия коммутатора.
5. Установить замену в обратной последовательности.

не заводится нива 21214

замена реле стартера на ваз

Принцип работы

Прибор блокировки отвечает за включение устройства строго в определенный момент. После включения зажигания на стартер подается сигнал и срабатывает бендикс, якорь электродвигателя входит в зацепление с маховиком и начинает вращаться. Дополнительное реле подразумевает отсечку питания на мотор после его успешного запуска.

Стартер отключается после начала работы мотора, что при отсутствии блокировки было бы невозможно. Также защитная вставка предупреждает перегрузки и пожары в автомобиле.

Устройство и работа

Читайте

Стартер на ВАЗ 2110 сконструирован таким образом, что непосредственно в нем находится тяговое реле, обеспечивающее вращательное движение шестерни привода. Ее запуск происходит при сцеплении с зубьями маховика коленвала. То есть, если неисправно втягивающее устройство, то и запуск двигателя не состоится.

Кроме того, именно тяговая обмотка при замыкании контактов призвана обеспечить питание на электродвигатель стартера от АКБ. Когда контакты замыкаются, срабатывают блокировки, втягивающая обмотка отключается.

Управляется втягивающее реле прямо от замка зажигания, и служит также для защиты стартера. Но поскольку оно потребляет много тока, со временем в контактной группе исчезает надежный контакт.

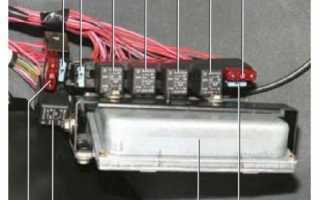

Дополнительный блок реле и предохранителей

Он находится за вещевым ящиком в ногах у переднего пассажира. Для доступа, к сожалению, придется снять вещевой ящик. Тут расположены предохранители электровентиляторов системы охлаждения и реле управления двигателем (система впрыска).

p, blockquote 42,0,0,0,0 —>

Схема

p, blockquote 43,0,0,0,0 —>

p, blockquote 44,0,0,0,0 —>

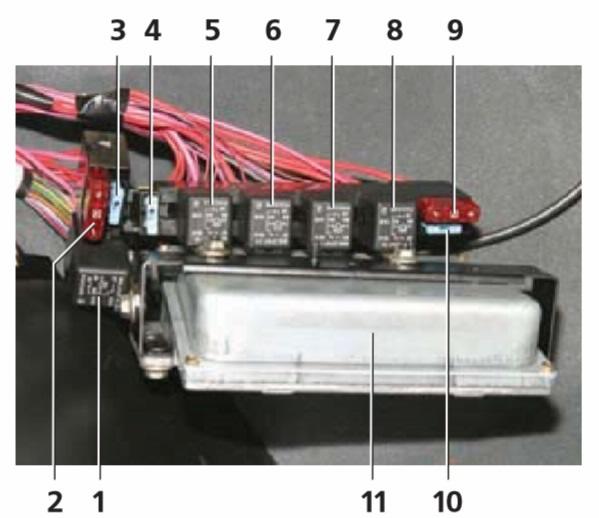

Назначение

p, blockquote 45,0,0,0,0 —>

1. Дополнительное реле (включает правый электровентилятор через дополнительный резистор на низкую скорость вращения);
2. Предохранитель (50А), защищающий силовые цепи до­полнительного реле и реле правого элек­тро вентилятора;
3. Предохранитель бензонасоса (топливного насоса) (15А), защищающий силовые цепи реле электро бензонасоса;
4. Предохранитель (15А), защищающий цепь постоян­ного питания контроллера;
5. Реле правого электровентилятора;
6. Реле левого электровентилятора;
7. Реле электро бензонасоса;
8. Главное реле;
9. Предохранитель (50А), защищающий цепи левого электро вентилятора;
10. Предохранитель (15А), защищающий силовые цепи, включаемые главным реле;
11. Контроллер

Предохранители и реле Lada 2121

Рассмотрены автомобили Нива 2121, Нива 21213, Нива 21214 карбюратор, инжектор (другое название ВАЗ 2121, ВАЗ 21213, ВАЗ 21214, Нива 4?4)

Основной блок предохранителей находится в салоне под приборной панелью, слева от руля.

№ реле	Расшифровка
1	Блок предохранителей системы управления мотора
2	Реле очистителя ветро­вого стекла
3	Блоки предохранителей
4	Блок реле системы управления мотором

Дабы добраться до основного и дополнительного блоков предохранителей в Ниве, необходимо потянуть за защелку, которая расположена сверху блоков и снять крышку:

Расшифровка:

Обозначение предохранителя (номинальный ток, А)	Защищаемые цепи
F1 (16)	Переключатель электродвигателя вентилятора отопителя, выключатель обогрева стекла двери багажного отделения, электродвигатель очистителя стекла двери багажного отделения, выключатель очистителя и омывателя стекла двери багажного отделения (насос омывателя ветрового стекла)
F2(8)	Подрулевой переключатель, электродвигатель очистителя ветрового стекла, выключатель аварийной сигнализации, реле-прерыватель (в режиме указателей поворота), выключатель света заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)
F3(8)	Левая фара (дальний свет), контрольная лампа включения дальнего света
F4(8)	Правая фара (дальний свет)
F5(8)	Левая фара (ближний свет)
F6(8)	Правая фара (ближний свет)
F7(8)	Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света
F8(8)	Лампы габаритного света в правом переднем и правом заднем фонарях, лампы подсветки комбинации приборов, прикуривателя, выключателей, блока управления отоплением и вентиляцией
F9 (16)	Выключатель аварийной сигнализации, реле-прерыватель (в режиме аварийной сигнализации), контакты реле обогрева стекла двери багажного отделения
F10(16)	Звуковой сигнал, плафоны освещения салона, лампы сигналов торможения в задних фонарях
F11 (8)	Резерв
F12(8)	Резерв
F13(8)	Контакты реле противотуманного света в задних фонарях
F14(16)	Предохранитель прикуривателя
F15(16)	Резерв
F16(8)	Резерв

Расположение блоков реле и их назначение

Практически все электрические устройства на этих автомобилях рассчитаны на напряжение в 12 вольт. При этом ампераж может варьироваться от сотен ампер до десятков миллиампер. Для разделения силовых и управляющих токов используют коммутационное реле. Это предупреждает провода от чрезмерного нагрева или возгорания. Параллельно уменьшает общее количество проводки в автомобиле. Расположение коммутаторов в машине:

1. Слева под приборной панелью расположен блок 1 под первым набором предохранителей. Здесь находятся реле бензонасоса Нива 21214, зажигания, главного коммутатора и обоих электровентиляторов.
2. Справа от рулевой колонки блок реле отвечает за противотуманные фары, подогрев заднего стекла двери багажника и оба вида света (два элемента на дальний и ближний свет).
3. Выше второго блока расположены реле аварийной сигнализации и поворотников.
4. Реле стартера на Ниве 21214 рассчитан на несколько сот ампер и установлен в моторном отсеке.

Важно поддерживать нормальное состояние электроцепей и заменять их элементы на оригинальные. В противном случае возможен полный выход из строя контролируемого узла и полная остановка автомобиля.

Блок предохранителей в Нива Шевроле

У каждого автомобиля имеется электрическая цепь, питающая все электрические устройства в нем. Автомобиль Нива Шевроле не исключение, в ней полно электроники.

Время от времени данная электроника дает сбои, которые необходимо устранять. Первым на что при таких сбоях следует обращать внимание — это блок предохранителей, а также реле.

В данной статье будет рассмотрен блок предохранителей Нива Шевроле с описанием.

Если выходит из строя, то или иное устройство в авто, то в первую очередь стоит обратить в внимание на блок защитных предохранителей, так как именно они защищают все устройства от таких факторов как повышенный ток, короткие замыкания. Поэтому нужно знать где они находятся.

Читать новости о новой Ниве

• Схема и расположение блока предохранителей Нива ВАЗ-21213 и 21214
• Реле втягивающее НИВА 21213; 21214 КЗАТЭ 57.3708-800-04; 2110-3708805 (редукторный стартер) 6013 — Электрика и Свет
• Где находится предохранитель бензонасоса Нива Шевроле
• О двигателях для ВАЗ 2121 «Нива»
• Рычаги подвески передние нижние ВАЗ-2121 — Чертежи, 3D Модели, Проекты, Автомобили и автомобильное хозяйство (Автосервис)
• Метки ГРМ на автомобиле Шевроле Нива
• Ходовая часть, передняя подвеска, устройство, Конструкция, эксплуатация, описание, устройство, ремонт автомобилей Нива ВАЗ 2121, двигатель, сборка, разборка, трансмиссии, коробки передач
• Лифт подвески на ниве самостоятельно | Нива Ремонт

Советы для автомобилистов

Это не долго- 5 минут. Есть извращенцы вытаскивали при мне через верх. А то что они бараны так разве они признаются.

Мой совет как бывалого в снятии стартеров. Не трогайте тепловой экран. Открутите пыльник, снимите защиту, открутите распорную тягу и три болта крепления стартера, плюсовую клемму от стартера и клемму управления.

Никаких чудес и танцев с бубном! Оно состоит из шестеренки с зубчиками, которая имеет сцепление с венцом маховика, когда реле начинает работать. В результате коленчатый вал двигателя вращается, и автомобиль заводится.

Во время работы реле соединяет маховик и шестерни бендикса. Стартер будет работать впустую, если реле не выдвинет шестерню. Когда заводят мотор, то во время срабатывания зажигания подается питание на все обмотки, которые находятся в стартере.

Эти обмотки бывают двух видов: Поэтому лучше производить замену реле полностью. Чтобы понять, когда требуется замена необходимо при запуске автомобиля обращать внимание на некоторые характерные признаки.

Шевроле Нива не заводится на горячую

Шевроле Нива не заводится на горячую

При запуске двигателя реле не возвращает бендикс обратно, что приводит к вращению стартера. При этом под капотом появляется сильный жужжащий звук.

Стартер работает, но двигатель не запускается При повороте ключа слышаться щелчки стартера, но он сам не вращается. Чтобы удостовериться в необходимости замены следует выполнить проверку втягивающего реле стартера.

Для этого достаточно замкнуть отверткой его контакты, расположенные на задней части устройства. Не рекомендуется использовать тонкую проволоку, поскольку может сработать эффект сварки и проволока припаяется к контактам.

Схема реле стартера на Нива Шевроле

Для того, чтобы узнать где расположено реле стартера на Нива Шевроле рекомендуем вам обратиться к схеме предохранителей и реле данной модели автомобиля

Схема предохранителей и реле на Шевроле Нива

Монтажный блок с предохранителями (1) и реле (2) крепится на специальных кронштейнах слева от рулевой колонки и закрывается снизу крышкой (3). Для доступа к монтажному блоку снимите его крышку, для чего отверните саморезы. Сила тока, на которую рассчитан предохранитель, указана на его лицевой части, а номер предохранителя нанесен на корпусе монтажного блока. Новый предохранитель должен иметь ту же маркировку по току, что и заменяемый. Компоновка блока, установленного на Вашем автомобиле, может отличаться.

Реле
К1	С 2009 года: Реле очистителя ветрового стекла До 2009 года: Реле контроля исправности ламп (вместо реле устанавливаются перемычки)
К2	С 2009 года: Реле-прерыватель указателей поворотов и аварийной сигнализации До 2009 года: Реле очистителя ветрового стекла
К3	С 2009 года: Реле ближнего света фар До 2009 года: Реле-прерыватель указателей поворотов и аварийной сигнализации
К4	С 2009 года: Реле дальнего света фар До 2009 года: Реле ближнего света фар
К5	С 2009 года: Дополнительное реле (Обмотка реле обогрева стекла двери багажного отделения, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения) До 2009 года: Реле дальнего света фар
К6	С 2009 года: Реле обогрева стекла двери багажного отделения До 2009 года: Дополнительное реле (Разгружает контакты выключателя зажигания)
К7	Реле обогрева стекла двери багажного отделения
К8	Резерв

Для чего служит и как функционирует Втягивающее реле?

Для начала стоит рассмотреть, для чего же необходим автомобильный стартер. Он представляет собой обычный электромотор, который питается постоянным током от аккумулятора. В конструкции устройства имеется зубчатая шестеренка, которая при его запуске входит в сцепление с венцом маховика. Таким образом, осуществляется вращения коленчатого вала двигателя внутреннего сгорания Шевроле Нива. Но какую роль при этом уделяется непосредственно устройству? Итак, выше уже упоминалось, что изделие обуславливает соединение двух зубчатых элементов, к которым относятся:

• маховик;
• шестерни бендикса, т.е. обгонная муфта.

Проверка реле стартера на Шевроле Нива – пошаговая инструкция

Чтобы понять, что ваше реле больше не работает, нужно обратить внимание на следующее:

• если под капотом жужжит, мотор запустился, но двигатель не прекращает вращаться;
• если стартер работает, но мотор не запускается;
• если стартер щелкает и не запускается.

При таких признаках деталь нужно менять, но чтобы удостовериться, что поломка именно в реле, следует его прежде проверить.

Сначала устройство необходимо вынуть из панели приборов и замкнуть контакты, которые находятся на задней стенке. Если приложить кусочек металла или проволоку, цепь замкнется, и ток направится к стартеру. Если стартер будет работать, то поломка заключается в реле. А если стартер срабатывает, а реле запускается, то поломка в стартере.

Как видим, реле стартера несложно найти в том случае, если необходимо устранить неисправность.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Реле — что это такое?

И если все причины казалось бы продиагностировать легко, то неисправность реле чаще всего остаётся загадкой для автолюбителей, ведь о его местонахождении и функциях мало кто догадывается. Ниже мы расскажем вам о том, для чего необходимо это устройство и как произвести её замену.

Реле — это специальный электромагнитный выключатель, который работает при изменении в цепи скачкообразных величин, тока или напряжения. Говоря проще, устройство замыкает цепь при воздействии на него напряжения в виде специального сигнала и разрывает её при отсутствии.

Конструкция реле

Реле в автомобиле бывают разных видов, форм и с разным количеством контактов, однако функции и конструкция у них в целом идентичны. Внутри его находится катушка с медной проволокой, возвратной пружины, контактов и якоря. Все эти элементы собраны в определённой последовательности. Вид реле для бензонасоса, хорошо видно на фотографии ниже:

Реле имеет значения в 30 Ампер.

Принцип действия

Так как реле бензонасоса предназначено конструкцией только инжекторного мотора, питание его происходит от сети на 12 вольт. И после того как был повернут ключ в замке зажигания, реле замыкает цепь, приводя в действие контакты на бензонасос, и включают его. То жужжание, которое происходит после поворота ключа, это и есть правильная работа насоса.

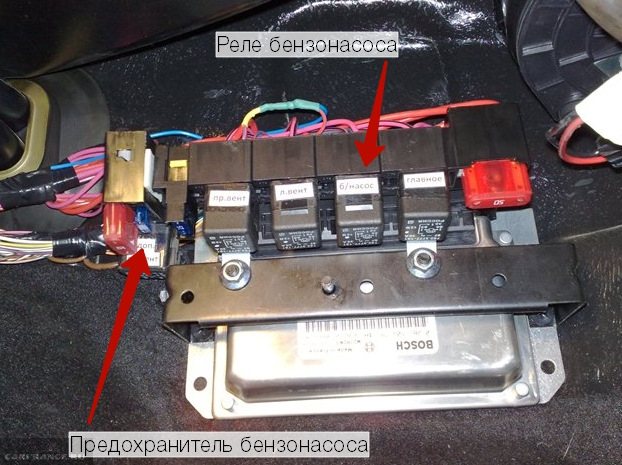

Где найти реле бензонасоса на Шевроле Нива

Блок с реле бензонасоса находится прямо под бардачком.

Чтобы понять где находится реле, необходимо знать немного о конструкции автомобиля. С правой стороны торпеды, прямо под бардачком находится первая часть доступной электроники автомобиля, а вторая часть прямо со стороны водителя. Необходимое нам устройство, находится именно во второй части, прямо под крышкой которой и расположено четыре реле. Найти то, которое отвечает за работу бензонасоса несложно, его номер « 3 «. Для того чтобы лучше его было идентифицировать, рядом с ним можно заметить предохранитель, с номиналом в 15 Ампер , отвечающий за сохранность цепи подачи топлива.

Расположение реле наглядно видно на фото.

Большинство электрических цепей электрооборудования Шевроле Нива ВАЗ-2123 защищено плавкими предохранителями. Не защищены предохранителями цепь заряда аккумуляторной батареи, цепи пуска двигателя, генератора.

Электродвигатели моторредукторов очистителей ветрового стекла и стекла двери задка защищены автоматическими биметаллическими предохранителями многоразового действия. Мощные потребители (фары, электродвигатели вентиляторов системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Блок реле и предохранителей системы управления двигателем прикреплен к кронштейну контроллера. На автомобиле Chevrolet Niva ВАЗ-2123 с кондиционером, предохранитель (10 А) и реле компрессора кондиционера установлены на левой стойке поперечины панели приборов и закрыты экраном консоли панели приборов.

Электрическая схема соединений монтажного блока предохранителей и реле на Шевроле Нива ВАЗ-2123.

Предохранители монтажного блока в салоне Шевроле Нива ВАЗ-2123 выпуска до 2009 года.

F1 (5 А) — Лампы фонарей освещения номерного знака, лампы освещения приборов, лампы габаритного света (левая сторона), лампа освещения моторного отсека, лампа освещения багажника. F2 (7,5 А) — Лампа ближнего света (левая фара), электрокорректор света фар. F3 (10 А) — Лампа дальнего света (левая фара). F4 (10 А) — Лампа левой противотуманной фары. F5 (30 А) — Реле электростеклоподъемников передних дверей, электростеклоподъемники передних дверей. F6 (15 А) — Блок управления электроблокировкой замков дверей. F7 (20 А) — Реле звукового сигнала, звуковой сигнал, прикуриватель. F8 (20 А) — Реле обогрева стекла двери задка (силовая цепь), элемент обогрева стекла двери задка. F9 (20 А) — Выключатель обогрева стекла двери задка, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, выключатель очистителей и омывателей ветрового стекла и стекла двери задка. F10 (20 А) — Резервный.

F11 (5 А) — Лампы габаритного света (правая сторона), регулятор освещения приборов. F12 (7,5 А) — Лампа ближнего света (правая фара), мотор-редукторы электрокорректоров. F13 (10 А) — Лампа дальнего света (правая фара). F14 (10 А) — Лампа правой противотуманной фары. F15 (20 А) — Блок управления наружными зеркалами, мотор-редукторы управления наружными зеркалами, подогрев сидений. F16 (10 А) — Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). F17 (7,5 А) — Лампы сигналов торможения, лампа дополнительного сигнала торможения, контрольная лампа неисправности системы управления двигателем, лампы освещения салона и индивидуальной подсветки. F18 (25 А) — Лампы света заднего хода, реле обогрева стекла двери задка (цепь управления реле), электродвигатель омывателя ветрового стекла, электродвигатель омывателя стекла двери задка, электродвигатель очистителя стекла двери задка, электровентилятор отопителя. F19 (10 А) — Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота), контрольные лампы указателей поворота в комбинации приборов, лампы указателей поворота, комбинация приборов, контрольная лампа включения блокировки межосевого дифференциала. F20 (7,5 А) — Резервный.

Монтажные блоки для Lada 4×4 2021 года выпуска

Реле указателей поворотов (артикул 8450082700, 9-контактное), а также реле стеклоочистителей находятся под обшивкой в ногах водителя, слева от монтажного блока предохранителей.

Внимание!

Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать с оф. сайта для 3дв . или 5дв .).

Почему постоянно перегорает предохранитель или реле света, либо любой другой? Перед тем, как заменить его на аналогичный, следует сначала найти и устранить причину его перегорания. Это может быть короткое замыкание, не верно выбранный номинальный ток и т.д. Для поиска неисправностей пользуйтесь схемами электрооборудования. Вопросы на эту тему можно задавать на форуме.

Замена

В случае поломки предохранители необходимо вовремя заменить, чтобы в дальнейшем не возникло серьезных проблем с важными узлами автомобиля. Процесс замены происходит достаточно просто. Для этого необходимо просто вынуть перегоревший предохранитель и заменить его на новый.

Таким образом, будет налажена дальнейшая исправная работа цепи, за которую он отвечает. Очень важным нюансом является полное соответствие предохранителей (перегоревшего и нового) касательно их маркировки и выходному напряжению. В противном случае, если не учитывать данный аспект, перегореть может любой из элементов, входящий в цепь, которую защищает этот предохранитель.

В результате необходимо сказать, что предохранитель – это одна из важнейших частей в любом автомобиле и Нива-21214 не является исключением. В связи с этим, рекомендуется постоянно следить за состоянием монтажного блока и предохранителями. Ведь если их работа будет проходить без каких-либо сбоев, то риск возникновения какой-либо серьезной неисправности в электрическом плане сводится практически к минимуму. Таким образом, залог успешного автомобилиста заключается в тщательном уходе за своим автомобилем, и, конечно же, своевременном ремонте всех его компонентов, в том числе и предохранителей.

Похожее:

1. Предохранители Toyota Carina EToyota Carina E – это автомобиль, представляющий собой седан производства компании Тойота. Первые автомобили данной модели появились еще в 1970 году. Впоследствии выпуск пережил семь.
2. Предохранители Renault FluenceФранцузский авто Рено Флюенс увидел свет в 2009 году. Однако, с того времени прошло немало лет и машина менялась в модификациях. Вместе с рестайлингом модели.
3. Предохранители Renault LoganРено Логан последнего поколения является наиболее популярным автомобилем РФ в эконом-классе. Компания-производитель постаралась создать надежную машину в бюджетной категории – на данный момент из новых.
4. Предохранители Opel Vectra BСхема питания электроприборов в Опель Вектра В заключена в однопроводную цепь, где положительный вывод несёт на себе кузов, а отрицательный обеспечивает «масса». Все потребители запитаны.

Расположение различных реле

Рег.: 06.12.2004 Тем / Сообщений: 4021 / 23048 Откуда: Москва Возраст: 64 Авто: 21214M, 2013 гв.

Алексей aka ALER.

Рег.: 06.04.2007 Сообщений: 62 Откуда: Екатеринбург Возраст: 45 Авто: 21213k 2000г 215/70r16, +Honda HR-V

Рег.: 06.12.2004 Тем / Сообщений: 4021 / 23048 Откуда: Москва Возраст: 64 Авто: 21214M, 2013 гв.

Алексей aka ALER.

Рег.: 06.12.2004 Тем / Сообщений: 631 / 51767

Рег.: 23.08.2007 Сообщений: 17 Откуда: Королев, МО Возраст: 37 Авто: 21214, 1.7i, 2007г

Имя: Алексей Рег.: 07.02.2007 Тем / Сообщений: 5 / 361 Откуда: Москва, Алтуфьево Возраст: 54 Авто: Нива 21214i год рождения 2003, на Dunlop Grandtrek AT/2 4*4///Кама-515

помогите найти реле вентиляторов (тех что перед радиатором стоят, а не в вентиляции) так и не разобрался — Сколько этих реле, одно или два? в разных книжках поразному в схемах значится

пытался искать по проводам, но те уходят в жгуты, а где вылезают по месту не понять (раскладки жгутов в инете не нашел, а на форуме Алер запретил спрашивать)

Рег.: 23.08.2007 Сообщений: 17 Откуда: Королев, МО Возраст: 37 Авто: 21214, 1.7i, 2007г

помогите найти реле вентиляторов (тех что перед радиатором стоят, а не в вентиляции)

пытался искать по проводам, но те уходят в жгуты, а где вылезают по месту не понять (раскладки жгутов в инете не нашел, а на форуме Алер запретил спрашивать)

Имя: Алексей Рег.: 07.02.2007 Тем / Сообщений: 5 / 361 Откуда: Москва, Алтуфьево Возраст: 54 Авто: Нива 21214i год рождения 2003, на Dunlop Grandtrek AT/2 4*4///Кама-515

есть и 4 предохранителя и разъем, вот только РЕЛЕ — Нет!

и проводок от предохранителя на вентилятор(ы) прячется в жгут

Рег.: 06.12.2004 Тем / Сообщений: 4021 / 23048 Откуда: Москва Возраст: 64 Авто: 21214M, 2013 гв.

Алексей aka ALER.

Рег.: 23.08.2007 Сообщений: 17 Откуда: Королев, МО Возраст: 37 Авто: 21214, 1.7i, 2007г

Имя: Алексей Рег.: 07.02.2007 Тем / Сообщений: 5 / 361 Откуда: Москва, Алтуфьево Возраст: 54 Авто: Нива 21214i год рождения 2003, на Dunlop Grandtrek AT/2 4*4///Кама-515

ЧИТАЛ! ( верить или нет — дело каждого) искал — как и было написано в форуме неоднократно —

и даже в моторном отсеке (на верхнем усилителе щитка передка — руководство от 3-го рима) искал!

но нашел только с помощью фотоаппарата — когда искал глазами эти реле были прикрыты толстым жгутом проводов

Искать надо не только правее, но и Выше и Глубже!

добраться же рукой наверно легче будет если снять панель приборов. — проверил — сверху до реле вообще недобраться — камасутра форева —

Это интересно: Несколько слов о слабых сторонах Lada Granta

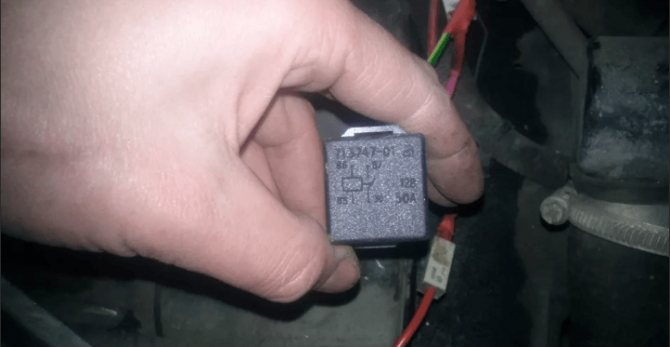

Замена реле стартера на Шевроле Нива – пошаговая инструкция + фото

Для того, чтобы произвести замену реле стартера на Шевроле Нива необходимо выполнить следующий порядок действий:

1. Отсоединяем клеммы от аккумулятора, если этого не сделать, то может произойти замыкание что приведет к полной замене электропроводки
2. Открываем блок предохранителей который находиться как я уже успел заметить ранее с левой стороны от рулевой колонки под панелью приборов.
3. Производим замену реле стартера.

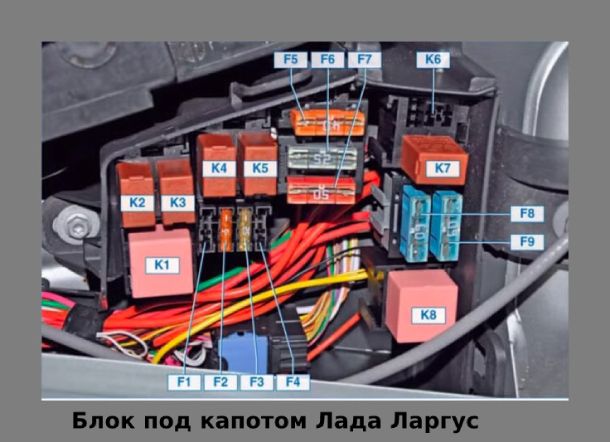

Схема предохранителей Ларгус под капотом

Предохранители обозначены буквой F.

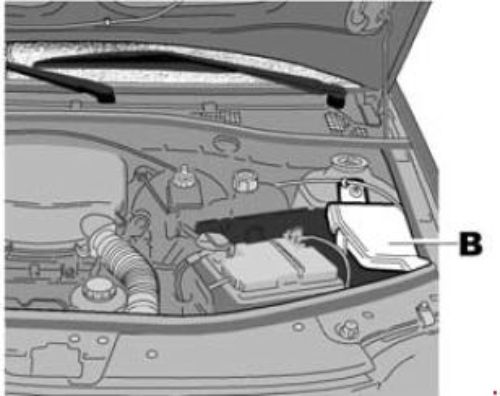

Блок расположен слева от аккумулятора. Чтобы до него добраться, отжимают фиксаторы, держащие крышку сбоку, сзади и спереди.

№ реле/предохранителя	Сила тока (ампер)	Назначение реле/ предохранителя
231 (А).	Реле противотуманок
753(B)	Реле насоса омывателя фар
233	Реле вентилятора отопителя
F1/F2	60	Электронное управление системами ABS и ESP
F1/F2	50/25	Переключатель наружного освещения, блок предохранителей в салоне
700(A),	Реле электровентилятора системы охлаждения
474(B)	Реле включения компрессора кондиционера
F1	30	Питание блока реле
F2	25	Питание реле системы впрыска
F3	5	Питание реле системы впрыска, ЭБУ
F4	15	Не используется
238(A)	Реле блокировки впрыска
236(B)	Реле топливного насоса

ЛАДА ЛАРГУС (Largus) НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ В САЛОНЕ

Назначение предохранителей в моторном отсеке

Каждый элемент конструкции монтажного блока отвечает за собственную цепь или отдельный прибор.

Назначение плавких вставок:

• 43 – питание электрики ГБО;
• 44/45 – управление блоками АБС;
• 46 – запитка замка зажигания;
• 47 – сигнал на салонные предохранители, расположенные после замка зажигания;
• 51 – бензонасос, ЭСУД, реле ЭБУ, головного вентилятора, защита катушек зажигания (зависит от модификации), фазораспределение, продувка адсорбера и ДК 1;
• 52 – муфта системы кондиционирования, головной кулер радиатора.

Отдельно следует рассмотреть защитные реле, расположенные в блоке:

• 299/1 – противотуманки и омыватель головной оптики;
• 299/2 – включение печки;
• 597/1 – контроль систем АБС и ЕСП;
• 597/3 – привод переключателя наружной оптики, запитка салонного блока предохранителей;
• 784 – контроль активации вентилятора радиатора и кондиционера.

Блок предохранителей в моторном отсеке (ВАЗ 11189 (8-кл.), 21129 (16-кл.))

Вторая часть системы безопасности электроники находится под капотом. На рисунке, монтажный блок указан буквой «В» и скрывается под пластиковой крышкой. Для открытия панели следует отщелкнуть пластиковые клипсы или выкрутить 4 винта (зависит от модификации).

Для 8 и 16 клапанной версии размещение площадки одинаково.

Причины, почему не заводится Lada 4×4 (стартер не крутит)

Возможная неисправность	Диагностика	Способ решения
АКБ разряжен	Стартер щелкает, но не крутит. Напряжение на выводах АКБ при включенных потребителях менее 12 В	Зарядить или заменить АКБ
Окисление клемм АКБ или плохое соединение	Стартер щелкает, но не крутит. При включении стартера напряжение на его выводах падает намного больше, чем на выводах АКБ	Зачистить контакты, смазать вазелином и хорошо затянуть
Проблемы в проводке тягового (втягивающего) реле стартера, контакты зажигания 30 и 50 не замыкаются.	При повороте ключа нет щелчка под капотом (реле не срабатывает). Проверить наличие напряжения на управляющем контакте втягивающего реле	Зачистить контакты, смазать вазелином и хорошо затянуть. Заменить замок зажигания
Втягивающее реле стартера неисправно.	При повороте ключа нет щелчка под капотом (реле не срабатывает), но на управляющем контакте втягивающего реле есть 12 В. Стартер крутиться при замыкании отверткой. Не крутит стартер только на горячую (когда двигатель прогрет)	Заменить втягивающее реле стартера
Окислены контакты втягивающего реле, плохой контакт «масса»	При повороте ключа есть щелчок под капотом, но стартер не крутит. Проверьте омметром сопротивление цепи «АКБ — стартер», а такжепровод «массы». Если цепи исправны, снимите стартер и проверьте работу его реле	Зачистить контакты, смазать вазелином и хорошо затянуть. Заменить втягивающее реле
Обрыв или замыкание в удерживающей обмотке втягивающего реле	При включении стартера из-под капота раздается треск. Напряжение на АКБ в пределах нормы. Реле проверяется омметром или по его чрезмерному нагреву	Заменить втягивающее реле стартера
Обгорание коллектора стартера, зависание щеток или их сильный износ	Стартер не крутится или крутится медленно. На снятом стартере проверьте усилие прижатия щеток к коллектору, их остаточную высоту, износ коллектора	Отремонтируйте стартер. При сильном износе коллектора замените стартер
Обрыв или замыкание в обмотке якоря стартера	Стартера не крутится или крутится медленно. Исправность обмотки проверяется омметром или по потемнению изоляции	Заменить стартер
Пробуксовка муфты свободного хода	Стартера крутится, но маховик неподвижен	Замените муфту или стартер
Зубчатый венец проворачивается на маховике	Стартер крутится, а маховик и коленвал неподвижны. Есть визг, вой со стороны картера сцепления	Замените маховик
Двигатель или навесные агрегаты заклинило	Проверить вращение коленвала, шкивы генератора, насоса охлаждающей жидкости и насоса гидроусилителя руля	Выполнить ремонт двигателя или его навесных агрегатов
Повреждены шестерня привода стартера или зубья венца маховика	Визуальный осмотр после снятия стартера	Отремонтируйте или замените стартер, замените маховик

А вы сталкивались с проблемой запуска двигателя, когда стартер не крутит? В чем была причина вашей неисправности? Напомним, другие инструкции по ремонту и эксплуатации Lada 4×4 можно найти в этой категории или по содержанию.

Ключевые слова: стартер 4х4 | двигатель 4х4 | система зажигания 4х4 | система питания 4х4 | ЭСУД 4х4

Обнаружили ошибку? Выделите ее и нажмите Ctrl Enter..

Состояние дорог, внешние условия в нашей стране таковы, что многих людям необходим автомобиль с повышенной проходимостью. Отличным вариантом, который сочетает в себе невысокую цену и хорошее качество считается Шевроле Нива

При эксплуатации этой машины отдельное внимание необходимо уделять стартеру, правилам его использования и ремонта

28 январь 2021 LadaOnline 150 630

Часто владельцы внедорожника ВАЗ 2121 или 2131 сталкиваются с проблемами, связанными с запуском двигателя. Например, при повороте ключа зажигания стартер не крутит. Рассмотрим возможные проблемы стартера Lada 4×4 и способы их решения.

Если автомобиль никак не реагирует на поворот ключа, нужно последовательно проверять приборы в следующем порядке.

Схема блока реле над педалью газа

№1	Реле задних противотуманных фонарей
№2	Реле подогрева заднего стекла
№3	Реле ближнего света фар
№4	Реле дальнего света фар

1 – стартер; 2 – аккумуляторная батарея (АКБ); 3 – генератор; 4 – реле включения стартера; 5 – выключатель зажигания

Схема включения стартера: При включении стартера напряжение от АКБ через вспомогательное реле (№4 типа 113.3747-10) подается на обмотки втягивающего реле стартера (втягивающую II и удерживающую I). После замыкания контактов этого реле втягивающая обмотка отключается.

Эта схема актуальна для всех моделей семейства, выпускавшихся с 1997 г. по 1999 г.

Номер	Предназначение
1	Выключатель зажигания
2	Главное реле
3	Катушка БУ
4	Клапан
5	Выключатель карбюратора
6	Резерв

В модели с инжекторной подачей топлива расположены по такой же схеме, что и в других моделях семейства подобного типа.

Главное отличие схем старых и новых Нив заключено в способе подключения дополнительного монтажного блока, который находится внизу.

Новый дополнительный блок			Старый дополнительный блок
№ предохранителя	Сила тока (ампер)	За что отвечает	№ предохранителя	Сила тока (ампер)	За что отвечает
11	8	Лампы поворотников, реле-прерыватель поворотников и аварийки	11	8	Резерв
12	8	Реле дневных фар, Лампы дневных фар	12	8	Резерв
13	8	Задние противотуманные огни, их реле	13	8	Противотуманные фары и их реле
14	16	Прикуриватель	14	16	Прикуриватель
15	16	Резерв	15	16	Резерв
16	8	Резерв	16	8	Резерв

1. Передние фонари.2. Боковые указатели поворота.3. Электродвигатель омывателя ветрового стекла.4. Электродвигатель омывателя фар*.5. Коммутатор.6. Аккумуляторная батарея.7. Стартер ВАЗ-21213.8. Генератор.9. Фары.10. Моторедукторы очистителей фар*.11. Звуковой сигнал.12. Свечи зажигания.13. Концевой выключатель карбюратора.14.

Электромагнитный клапан карбюратора.15. Катушка зажигания.16. Моторедуктор очистителя ветрового стекла.17. Блок управления электромагнитным клапаном карбюратора.18. Датчик-распределитель зажигания.19. Датчик указателя температуры охлаждающей жидкости.20. Датчик указателя недостаточного давления масла.21.

Штепсельная розетка переносной лампы**.22. Датчик сигнализатора недостаточного уровня тормозной жидкости.23. Реле-прерыватель очистителя ветрового стекла.24. Реле включения ламп заднего противотуманного света***.25. Реле включения элемента обогрева заднего стекла.26. Реле включения очистителей и омывателя фар*.27.

Реле включения ближнего света фар.28. Реле включения дальнего света фар.30. Реле включения стартера.31. Реле-прерыватель аварийной сигнализации и указателей поворота.32. Электродвигатель отопителя.33. Добавочный резистор электродвигателя отопителя.34. Лампы подсветки рычагов управления отопителем.35.

Выключатель ламп наружного освещения.36. Основной блок предохранителей.37. Дополнительный блок предохранителей.38. Выключатель фонаря заднего хода.39. Выключатель стоп-сигнала.40. Регулятор ламп освещения приборов.41. Выключатель зажигания.42. Трехрычажный переключатель.43. Выключатель аварийной сигнализации.44.

Выключатель очистителей и омывателей фар.45. Переключатель электродвигателя отопителя.46. Выключатель элемента обогрева заднего стекла.47. Выключатель ламп заднего противотуманного света.48. Выключатели плафонов, расположенные в стойках дверей.49. Плафоны освещения салона.50. Прикуриватель ВАЗ-21213.51.

Выключатель лампы сигнализатора прикрытия воздушной заслонки карбюратора.52. Лампа сигнализатора прикрытия воздушной заслонки карбюратора.53. Выключатель лампы сигнализатора включения блокировки дифференциала.54. Выключатель лампы сигнализатора включения стояночного тормоза.55. Датчик указателя уровня и резерва топлива.56.

Комбинация приборов.57. Электродвигатель омывателя заднего стекла.58. Задние фонари.59. Колодка для подключения дополнительных стоп-сигналов.60. Колодки для подключения боковых указателей габарита.61. Колодки для подключения к элементу обогрева заднего стекла.62. Фонари освещения номерного знака.63. Моторедуктор очистителя заднего стекла.

Порядок условной нумерации в колодках: А — очистителей ветрового стекла фар и заднего стекла, реле-прерывателя очистителя ветрового стекла; Б — датчика-распределителя зажигания; В — реле-прерывателя аварийной сигнализации и указателей поворота; Г — коммутатора; Д — трехрычажного переключателя; Е — выключателя аварийной сигнализации; Ж — реле включения ламп заднего противотуманного света; З — задних фонарей; И — комбинации приборов ВАЗ-21213.

В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с регулятором освещения приборов. Вторые концы черных проводов также сведены в точку, соединенную с массой. Вторые концы желтых проводов с голубой полосой сведены в точку, соединенную с выводом «А» основного блока предохранителей. И вторые концы оранжевых проводов тоже сведены в точку, соединенную с выводом «Б» основного блока предохранителей.

1. Передние фонари 2. Фары 3. Электродвигатели очистителей фар 4. Звуковой сигнал 5. Электродвигатель омывателя фар 6. Электродвигатель омывателя ветрового стекла 7. Генератор 8. Боковые указатели поворота 9. Аккумуляторная батарея 10. Электродвигатель отопителя 11. Дополнительный резистор электродвигателя отопителя 12.

Реле-прерыватель очистителя ветрового стекла 13. Стартер 14. Электродвигатель очистителя ветрового стекла 15. Концевой выключатель карбюратора 16. Электромагнитный клапан карбюратора 17. Блок управления электромагнитным клапаном карбюратора 18. Коммутатор 19. Свечи зажигания 20. Датчик-распределитель зажигания 21.

Датчик контрольной лампы давления масла 22. Датчик указателя температуры 23. Штепсельная розетка для переносной лампы 24. Катушка зажигания 25. Датчик контрольной лампы уровня тормозной жидкости 26. Реле включения очистителей и омывателя фар 27. Реле включения обогрева заднего стекла 28. Реле включения дальнего света фар 29.

Реле включения ближнего света фар 30. Реле включения зажигания 31. Реле включения стартера 32. Выключатель контрольной лампы блокировки дифференциала 33. Переключатель наружного освещения 34. Прикуриватель 35. Выключатель стоп-сигнала 36. Выключатель света заднего хода 37. Реле-прерыватель указателей поворота и аварийной сигнализации 38.

Основной блок предохранителей 39. Дополнительный блок предохранителей 40. Лампы подсветки рычагов управления отопителем, 41. Выключатель заднего противотуманного света 42. Выключатель обогрева заднего стекла 43. Переключатель электродвигателя отопителя 44. Переключатель очистителя и омывателя заднего стекла 45.

Выключатель аварийной сигнализации 46. Выключатель зажигания 47. Контрольная лампа воздушной заслонки карбюратора 48. Выключатель освещения приборов 49. Подрулевой трехрычажный переключатель 50. Выключатель контрольной лампы воздушной заслонки карбюратора 51. Электродвигатель омывателя заднего стекла 52.

Выключатели плафонов, расположенные в стойках дверей 53. Плафоны освещения салона 54. Комбинация приборов 55. Фонари освещения номерного знака 56. Выключатель контрольной лампы стояночного тормоза 57. Датчик указателя уровня и резерва топлива 58. Задние фонари 59. Электродвигатель очистителя заднего стекла 60. Элемент обогрева заднего стекла 21213.

У каждого автомобиля имеется электрическая цепь, питающая все электрические устройства в нем. Автомобиль Нива Шевроле не исключение, в ней полно электроники.

Время от времени данная электроника дает сбои, которые необходимо устранять. Первым на что при таких сбоях следует обращать внимание — это блок предохранителей, а также реле.

В данной статье будет рассмотрен блок предохранителей Нива Шевроле с описанием.

Если выходит из строя, то или иное устройство в авто, то в первую очередь стоит обратить в внимание на блок защитных предохранителей, так как именно они защищают все устройства от таких факторов как повышенный ток, короткие замыкания. Поэтому нужно знать где они находятся.

Данные элементы располагаются в одном месте, а именно в салоне со стороны водителя снизу приборной панелью. Добраться к ним можно открутив два сомореза и открыть крышку, расположенную под панелью, и представляет собой основание из пластика, на котором расположены, все защитные и коммутационные устройства. Давайте разберемся за что же отвечает каждое устройство в отдельности.

1 — лампы указателей поворота в передних фонарях; 2 — боковые указатели поворота; 3 — выключатель зажигания; 4 — реле зажигания; 5 — блок предохранителей ВАЗ-21213; 6 — лампы указателей поворота в задних фонарях; 7 — контрольная пампа указателей поворота в комбинации приборов; 8 — реле- прерыватель указателей поворота и аварийной сигнализации; 9 — выключатель аварийной сигнализации; 10 — переключатель указателей поворота.

1 — лампы габаритного света в передних фонарях; 2 — блок предохранителей; 3 — переключатель наружного освещения; 4 — выключатель освещения приборов; 5 — контрольная лампа наружного освещения в комбинации приборов; 6 — фонари освещения номерного знака; 7 — лампы габаритного света в задних фонарях; А — к лампам освещения комбинации приборов, выключателей и табло подсветки ВАЗ-21213.

1 — выключатель зажигания ВАЗ-21213; 2 — реле зажигания; 3 — катушка зажигания; 4 — блок управления; 5 — электромагнитный клапан; 6 — концевой выключатель карбюратора.

На современных внедорожниках АвтоВАЗа применяются инжекторные силовые агрегаты. В случае выявления неисправности в электрооборудовании автомобиля следует в первую очередь проверить исправность предохранителей и реле. Далее покажем, где находится монтажный блок (блок предохранителей или черный ящик), а также расположение элементов внутри него.

Расположение

Замена БП своими руками

В случае отказа любой электрической цепи в автомобиле необходимо проверить состояние предохранителя.

При необходимости замены деталей следует учитывать, что предохранители ВАЗ 21214 на Ниве инжектор относятся к двум различным типам:

• в основном блоке стоят вставки цилиндрического вида (доставшиеся в наследство от «Жигулей»);
• а в блоках системы впрыска — современные, ножевого типа.

При выходе из строя, например, прикуривателя в дороге необходимо:

1. Выключить зажигание.
2. Открыть крышку дополнительного блока.
3. Визуально проверить состояние предохранителя ПР14 на 16 ампер, который отвечает за цепь прикуривателя.
4. Вынуть сгоревшую вставку пальцами руки и заменить ее на запасную, взятую из резервного гнезда ПР15. Запрещается применять самодельные вставки, поскольку они не способны защищать цепь от перегрузок. Последствием этого может стать перегрев элементов и возгорание.
5. Проверить работоспособность цепи. Если вставка сразу сгорает вновь, то причина кроется в повреждениях проводки, которую необходимо тщательно проверить.

По аналогичной схеме меняются и остальные предохранители и реле на ВАЗ 21214.

При выгорании или механическом повреждении необходимо выполнить ремонт блока с заменой его компонентов или всей детали в сборе.

Для замены основного блока нужно выполнить следующие шаги:

1. Отключить аккумулятор от бортовой сети.
2. Снять крышку коробки и отвернуть две 8 мм гайки крепления блока. Затем нужно потянуть коробку на себя и вывести со шпилек крепления.
3. Записать маркировку и положение проводов на старом блоке.
4. Отключить кабели со штекеров старого блока и подключить их в такой же последовательности на новом.
5. Проверить номиналы предохранителей и правильность установки проводов.
6. Зафиксировать замененный блок гайками.
7. Подключить питание бортовой сети и проверить работоспособность цепей.

Откручивание крепежа

Снятие со шпилек

Разъединение штекеров проводки

Ниже рассмотрим процесс замены БП своими руками. Для замены вам понадобится новый БП и ключ-головка на «8».

1. Для начала откройте капот и отключите аккумуляторную батарею.
2. Теперь под панелью приборов найдите ваши БП. При помощи ключа-головки на «8» открутите две основные гайки.
3. Сделав это, подденьте БП и снимите их со шпилек.
4. Если вы меняете старый компонент на новый, то перед этим необходимо пометить все провода. Либо же возьмите новый БП и по очереди вставьте в него провода из старого блока. Для снятия проводов простоя потяните их за штекеры.
5. Чтобы проверить работоспособность нового БП, подключите обратно аккумуляторную батарею.

При отказе любой электрической цепи в первую очередь необходимо проверить состояние плавких вставок и реле. Это несложная операция может проводиться самостоятельно. Водителю необходимо знать, где находится блок предохранителей Нива Шевроле и предназначение плавких вставок, установленных в нем.

Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке. На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки.

Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля. Этот предохранительный элемент размещен в салоне и находится в правой части панели приборов за перчаточным ящиком.

Основные блоки машин делятся на два типа — до 2009 года и после. Эти устройства невзаимозаменяемые. Блоки за перчаточным ящиком одинаковые по конструкции.

На машину 2005 года выпуска можно без проблем установить блок от машины 2011 года. Обозначение номинала предохранителя нанесено на корпус, на самом узле имеется номер плавкой вставки и пиктограмма назначения.
