Процесс установки

Первым делом нужно загнать Рено Дастер на смотровую яму, эстакаду или подъемник. Без этого будет довольно проблематично

Откройте багажник, вытащите коврик, пол, закрывающий запасное колесо, и обратите внимание на лонжерон с обоих сторон. С каждой стороны находятся четыре пластиковые заглушки, которые нужно вытащить при помощи отвертки

Именно на этих отверстиях и будет крепиться изделие.

Следующий этап – высверлить отверстие под проводку. Под машиной слева находится также пластиковая заглушка овальной формы. В ней высверливается отверстие, а на лонжеронах снизу отрываются другие заглушки, чтобы отверстие стало сквозным.

Со стороны багажника в них просовываются болты с шайбами и втулками, на которых и будет крепиться фаркоп. Заранее в отверстие просовывается проводка идущая на разъем световых приборов прицепа.

Проводку пока оставляем в покое, а на торчащие болты снизу насаживаем крепления и наживляем гайки. Пока что их не затягиваем. Примерьте сам фаркоп и станет заметно, что посередине в бампере нужно вырезать небольшой промежуток, чтобы туда могло зайти сцепное устройство. Срежьте его по размеру и установите фаркоп. Заранее протяните все гайки, установите сцепное устройство и крепление под разъемы.

В соответствии со схемой соедините провода с разъемом и монтируйте его на фаркоп. Кабель при помощи хомутов нужно проложить вдоль фаркопа, чтобы он не болтался и ни за что не цеплялся при движении.

Инструкция по установке

Перед тем как установить фаркоп на Renault Duster, лучше посмотреть видео. Также поможет детально разобраться предлагаемая инструкция, артикул и большое количество предоставляемых фото, схем, чертежей.

Приступим к установке своими руками. Работу лучше производить на эстакаде или яме. Необходимо отключить аккумулятор и подготовить инструменты: отвертка, 2-а ключа на 19 и 17.

1. Стандартная комплектация.

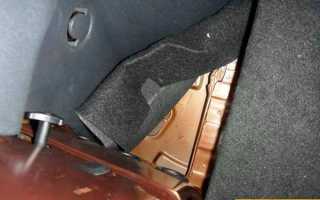

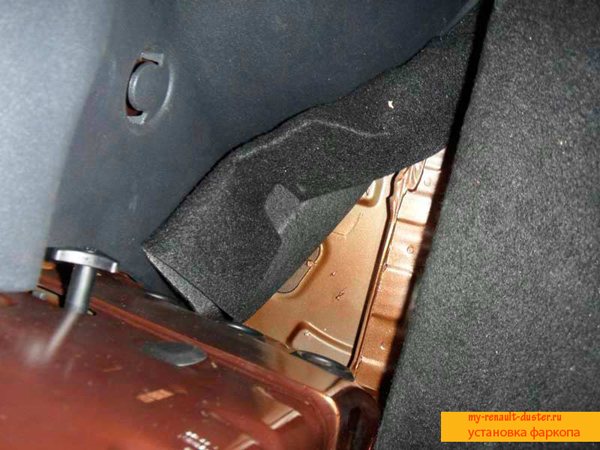

2. Аккуратно, чтобы не повредить лкп, отверткой удаляем пластиковые заглушки в багажнике.

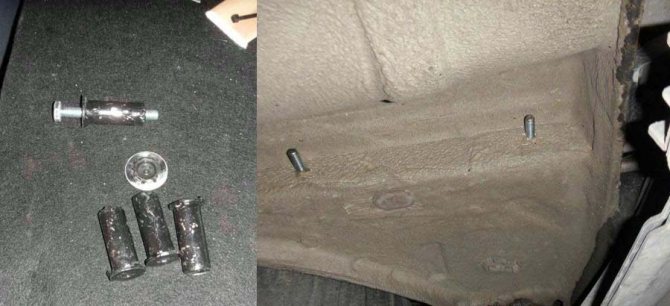

3. Вставляем в эти отверстия болты со втулками из комплекта. Что должно получиться видно на фото снизу машины.

4. Закрепляем боковые пластины на болты, не забудьте прикрутить гайки.

5. Вот и подошло время установки поперечной балки, крепим на болты.

6. Надежно затягиваем все болты.

7. Основная часть работы выполнена, скрытые элементы установлены. Теперь прикручиваем буксировочный крюк.

8. Последний шаг это подключение электрики. В Дастере подготовлены отверстия для проводов, которые закрыты заглушкой. Внимательно изучаем подробную инструкцию (куда и какого цвета провод подсоединить) в комплекте и доводим до конца работу.

Устанавливаем фаркоп

Прежде чем установить фаркоп, необходимо учесть несколько нюансов:

• Если вы купили готовый комплект, то в нем, скорее всего, будут самоконтрящиеся гайки. Это значит, что закрутить их можно только один раз.
• Гайки М10 необходимо окончательно зажимать в самую последнюю очередь, прилагая усилие порядка 45-50 H*м.
• Если вы приобрели готовый комплект ТСУ версии 4WD, то в процессе зажимания крепежных гаек, сам фаркоп нужно будет оттягивать назад.
• Винты М10 необходимо обязательно смазать литолом или циатимом.

Зная эти тонкости, вы можете начать подготовительный процесс. Для этого освободите багажное отделение внедорожника, демонтируйте глушитель и запаску. После этого установите авто над смотровой ямой или используйте домкрат. Подготовьте отвертку, 2 ключа на 17 и 2 – на 19. Также потребуется отключить аккумулятор, для этого достаточно лишь отсоединить клемму на минус.

После этого необходимо разделить ТСУ на составные части и приступить к монтажу, для которого потребуется:

• Снять заводские заглушки, расположенные под обшивкой справа и слева. Для этого аккуратно приподнимите обшивку и подденьте их отверткой.
• Вставить в освободившиеся отверстия крепежные болты. Для их защиты используйте втулки, которые устанавливаются внутри лонжеронов.
• Удостовериться что крепежи установлены правильно. Загляните под машину и убедитесь, что вы видите окончания крепежных элементов.
• Надеть боковые кронштейны на окончания болтов, закрепить их шайбами и наживить гайки, используя ключ на 19 (оставьте себе возможность отрегулировать их, поэтому сильно не затягивайте).
• Установить поперечную балку.
• Совместить отверстия с одной стороны балки и боковушки и наживить в этом месте гайку. Аналогичные манипуляции повторите с другой стороны.
• Откорректировать положение балки и затянуть все гайки.
• Монтировать буксирный крюк.

После этого остается установить проводку в розетке фаркопа, чтобы при соединении его с прицепом, на последнем работали световые огни.

Комплектации, виды цены, рекомендации

Выделяют 3 вида фаркопов:

1. Стандартный – это «золотая середина» по функциональным качествам и стоимости. Он или приваривается к машине или привинчивается. Но на малолитражках смотрится не хорошо, больше подходит к внедорожникам.
2. Съемный (со съемным крюком) – не испортит вид автомобиля. Хотя и стоит приблизительно в 2 раза дороже, но зато в любой момент его можно снять с машины, а в надежности ничуть не уступает стандартному фаркопу. И еще один положительный нюанс: рама с отверстием для посадки невидна, установка происходит легко и быстро.
3. Фланцевый – имеет 2 или 4 посадочных отверстия. Помните, что установка возможно только при наличии специальной площадки, которая находится на автомобиле.

В современных машинах внимание уделяется такому важному вопросу, как подключение электрики. Помните: особое внимание нужно уделить, чтобы проводка в машине была изолирована. Рекомендации и советы во время установки фаркопа на авто:

Рекомендации и советы во время установки фаркопа на авто:

• необходимо подвергнуть обработке отверстия антикоррозийными средствами;
• подключение розетки фаркопа к проводке авто, пропаять и внимательно изолировать;
• по окончании установки смазать сцепной шар;
• далее закрыть его колпачком.

Цена стартует от 5000 и до 20000 рублей на Renault Duster 4×4, без выреза бампера. Оптимальным соотношением цена/качество является фаркоп трейлер для Дастера, в том числе и на полный привод.

Вам будет интересно прочитать про багажники на крышу, дневные ходовые огни и сетку на решетку радиатора.

Топ-5 лучших производителей фаркопов на автомобили типа ВАЗ 2110, Тойота Хайлюкс

Цена сцепного устройства этого производителя довольно высока (примерно 11500 рублей). Но при установке приспособления не нужно убирать бампер. Выдерживаемые нагрузки:

• вертикаль – до 75 кг;
• горизонталь – 1,5 т.

Бельгийские фаркопы стоимостью 8500 рублей имеют грузоподъемные характеристики, аналогичные словацким тяговым устройствам, но для монтажа/снятия фаркопа потребуется снятие бампера.

Фаркопы производства данной компании стоят в районе 10 000 рублей. Тяговое приспособление рассчитано на горизонтальную нагрузку не более 2 т.

Польские фаркопы стоят несколько дешевле (до 10 тысяч рублей). Грузоподъемность польского оборудования до 1,5 т.

Тяговое устройство российского производства выдерживает груз весом до 1,2 тонны. Они гораздо дешевле иностранных аналогов – в продаже представлены образцы от 1000 рублей.

Фаркопы швецкого производства отличаются самой высокой стоимостью, в сравнении с перечисленным выше оборудованием. Тяговые приспособления данного производителя рассчитаны на транспортировку грузов весом до 1,5т.

Существует три варианта сцепного оборудования:

1. Базовое – представляет собой оптимальное соотношение эксплуатационных качеств и цены. Крепиться к каркасу автомобиля либо с помощью сварки, или винтами. Однако, по внешним данным не подходит для авто с маленьким объемом двигателя, зато для кроссовера Renault Duster в том числе и 4х4 этот вариант оптимален.
2. Съемное (с крюком, который снимается) – преобразит дизайн автомобиля. Но, цена будет больше в 2 раза, при этом надежность не хуже базового исполнения, а возможность его снятия улучшает внешний вид машины. Плюсом является также невидимость отверстия в раме, и монтаж выполняется легко и быстро.

1. Фланцевое представлено двумя или четырьмя пазами. Комплектация с таким вариантом возможна при условии наличия отдельной площадки, имеющейся на машине, также надо знать, как установить его правильно.

Сегодня в современных автокарах наличие электроники является обязательным условием и этому моменту производители уделяют существенное внимание. Необходимо знать: все автомобильные электрокоммуникации должны быть обеспечены достаточным уровнем изоляции

Базовые советы при монтаже устройства фаркоп на машину:

• Отверстие должно быть покрыто средством для защиты от коррозии;
• При соединении проводов устройства фаркоп с электрической системой автомобиля необходимо убедиться в качестве припайки и изоляции;
• На этапе завершения монтажа нанести смазку на шар сцепки;
• После надеть на него защитную заглушку.

В среднем стоимость тягово-сцепной системы для полноприводного Renault Duster, в том числе 4х4 колеблется в пределах от 5 тыс. руб. до 20 тыс. руб. без отверстия в бампере. Самым оптимальным вариантом будет трейлерный фаркоп, который подходит и на полный привод Рено Дастер.

Следует отметить, что автопроизводитель позаботился о простоте установки, предусмотрев:

1. Точки крепления, снабдив их защитными заглушками;
2. Защищенное герметично место в багажном отсеке под вывод жгута проводов;
3. Самостоятельную установку фаркопа автовладельцами.

Читать далее: Инструкция по проведению раскоксовки поршневых колец своими руками, видео

Фаркоп на Рено Дастер как установить

В этой статье поэтапно рассмотрим установку прицепного устройства (фаркопа) на автомобиль Рено Дастер. Перед монтажом необходимо произвести доработку некоторых узлов автомобиля. Для версии 2 WD нужно подпилить бампер, в полноприводной модификации придется навсегда демонтировать элементы термозащиты над глушителем. Это необходимо для монтажа фаркопа на авто. Содержание:

Тонкости при установке фаркопа для версий 2WD и 4WD

Фаркоп закрепляется 4 болтами М10, продетыми в упорные втулки, длиною 53-55 мм, через шайбы. В лонжеронах уже имеются монтажные отверстия, расположенные через 240 мм друг от друга. Расстояние между правым и левым лонжероном составляет 890 мм. С наружной стороны отверстия закрыты защитной пленкой, которая препятствует попаданию грязи и воды в салон автомобиля. Со стороны багажного отделения установлены пластиковые заглушки лонжеронов. При монтаже необходимо удалить защитную пленку.

Переднеприводный фаркоп для автомобиля

Большинство фаркопов для полноприводных версий подойдут и на Дастер 2WD, с небольшими доработками.

Нужно спилить «язычок бампера», или сделать вырез под фаркоп (размеры и положение выреза можно найти в чертеже, который идет в комплекте с фаркопом). Для этого бампер нужно демонтировать. Если вы устанавливаете фаркоп для автомобиля 2 WD, то демонтаж бампера не требуется.

В продаже имеются прицепные устройства для автомобилей версии 2WD. Обратите внимание на его положение на автомобиле – он не должен упираться в запасное колесо. Зачастую приходится выбирать: снимать «запаску» или резать бампер.

Фаркопы, которые встают идеально, без подрезаний бампера и не мешают расположению запасного колеса, встречаются редко, но все, же они есть.

Доработка авто с полным приводом

После монтажа кронштейнов фаркопа на лонжероны автомобиля, необходимо установить балку прицепного устройства.

Для этого демонтируйте защитный экран. Дальнейшая эксплуатация авто будет происходить без него. Никаких последствий это не влечет.

Особенности крепления прицепного устройства

• Подготавливаем 4 отверстия в лонжеронах автомобиля. Удаляем защитную пленку.
• Крепим кронштейны болтами М10 через опорные втулки. Втулки на болтах фиксируем 2 шайбами, смазываем резьбу графитовой смазкой, наживляем гайку (полностью не затягивая).
• Болтами М12 фиксируем балку прицепного устройства на кронштейнах.
• Протягиваем болты крепления кронштейнов к лонжеронам (усилие 40-50 Н*м). В полноприводной версии во время затяжки балку отводим назад.

Как установить фаркоп (прицепное) на Рено Дастер?

1) Снимаем пластиковые заглушки отверстий в лонжеронах (люк справа в багажнике). Убираем защитную пленку с противоположных отверстий на днище автомобиля.

2) В отверстия устанавливаем болты М10, предварительно надев на них шайбы.

3) На болты ставятся втулки, одеваются кронштейны, резьба смазывается и наживляются гайки.

4) Монтируем балку. Во время затяжки гаек на кронштейнах, балку оттягиваем назад. Затягивать с усилием не более 50 Н*м.

Проблемы при установке фаркопа:

• Не смазана резьба монтажных болтов;
• Затяжка болтов в неправильной последовательность (вначале балка, а потом кронштейны);
• При протяжке не отвели балку назад (для полноприводной версии Дастера это критично).

Как видите, самостоятельная установка фаркопа на Рено Дастер не отнимет у вас много времени. Выполнив все в правильной последовательности, можно без труда оснастить свой автомобиль прицепным устройством.

Выбрали? Теперь ставим

Первым делом внимательно прочитайте инструкцию, уберите всё из багажника и приготовьте инструменты.

Инструменты

Для работы понадобятся:

• Болты и гайки для креплений
• Ключи на 17 и на 19
• Отвёртки
• ТСУ с полным копмлектом частей, то есть сам фаркоп.

Инструкция

1. Начните работу с проверки комплектации сцепного устройства. У стандартного фаркопа должны быть боковые планки, необходимые детали крепежа и электропроводка для подключения световой сигнализации к прицепу. Примерно как на фото. ТСУ в разобранном виде
2. Проверив, всё ли на месте, можно приступать к монтажу. Откройте предварительно очищенный от лишних предметов багажник и отвёрткой удаляем пластиковые заглушки, расположенные по бокам внутри. В освободившиеся отверстия вставьте болты крепления кронштейна фаркопа. Именно то, что автоконструкторы оставили нужные отверстия, серьёзно упрощает работу. Те самые заглушки, которые надо снятьВставляем болты на место снятых заглушек
3. Это нужно делать, находясь под днищем автомобиля.
4. Теперь на вставленные болты нужно надеть боковые пластины. От них будет зависеть надёжность всей системы вашего фаркопа. Эти элементы стоит надёжно зафиксировать гайками и шайбами из комплекта. На первый раз не слишком их затягивайте, так как может понадобиться регулировка. Так выглядит правильно установеленная пластина фаркопа
5. Когда закончите с пластинами, приступайте к фиксации поперечной планки прицепного устройства. Для этой цели служат специальные шурупы. Следите, чтобы планка ТСУ была правильно расположена относительно бампера, то есть полностью им закрывалась и не выпирала. На этом монтаж основных частей фаркопа окончен, осталось только самое сложное, — электропроводка. Последняя оновная часть фаркопа установлена

Как самому провести установку и подключение электрики

Удостоверьтесь, что все механические части прицепного устройства установлены правильно и держатся крепко. Только потом можно ставить площадку с буксировочным крюком и розеткой, после чего окончательно завинтить все удерживающие устройство гайки.

С электрикой всё не так страшно, как кажется на первый взгляд. В общих чертах достаточно завести через соответствующие отверстия провода от розетки в багажник, зафиксировать в предусмотренной производителем и расположенной в багажном отсеке клеммной колодке их концы, после чего лишь подсоединить их к штатному разъёму, как показано на инструкции.

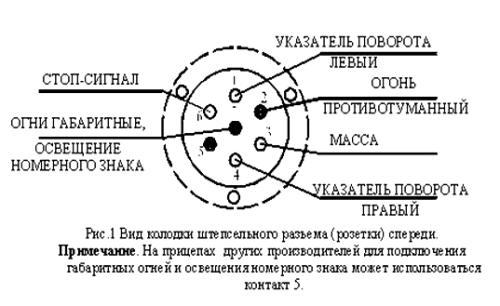

Вот схема розетки одного из российских фаркопов. Многие другие сделаны по точно такому же принципу.

Вот так расположены контакты розетки фаркопа

Розетка ставится на площадку фаркопа и крепится к ней шурупами. Затем нужно найти очередную заглушку в багажнике в самом его полу, которая закрывает отверстие, предназначенное для проводов. Заводим жгут проводки туда. Надо чётко соблюдать инструкцию, чтобы бортовая сеть машины не вышла из строя. В целом нужно выполнить лишь три действия:

1. Завести в багажник провода от розетки.
2. Зафиксировать их концы в клеммной колодке
3. Подсоединить к штатному разъёму.

Видео-подсказка: «Как установить розетку фаркопа на Рено Дастер своими руками»

Поскольку фаркопы комплектуются всеми необходимыми деталями, никаких проблем с установкой быть не должно. После всех манипуляций не забудьте проверить, как работает световая сигнализация на вашем прицепе. Безопасная эксплуатация тягово-сцепного устройства зависит от вашей личной ответственности, а написанного вполне хватит, чтобы понять как его правильно установить.

Нюансы при установке для версий 2WD и 4WD

Для Дастера подходит фаркоп, который удерживается на четырёх винтах М10 (см. фото). Каждый винт продевают во втулку, которую устанавливают из салона. Стандартная длина втулок – 53-55 мм, и втулка должна оканчиваться шайбой.

Один из фирменных фаркопов Дастер-Логан

В кузове уже просверлены отверстия, и расстояние между ними равно 240 мм. А дистанция между кронштейнами составляет 890 мм. Возможно, зная эти цифры, читатель решит сделать фаркоп на Рено Дастер своими руками.

Переднеприводный вариант фаркопа

Почти все фаркопы, подходящие для версии 4х4, совместимы и с моноприводным Дастером. Только монтаж не идёт без доработок. Спиливают «язычок бампера», но чаще делается прямоугольный вырез. Чертёж этого выреза должен идти в комплекте фаркопа. Можно изготовить и самодельный фаркоп по нашим чертежам.

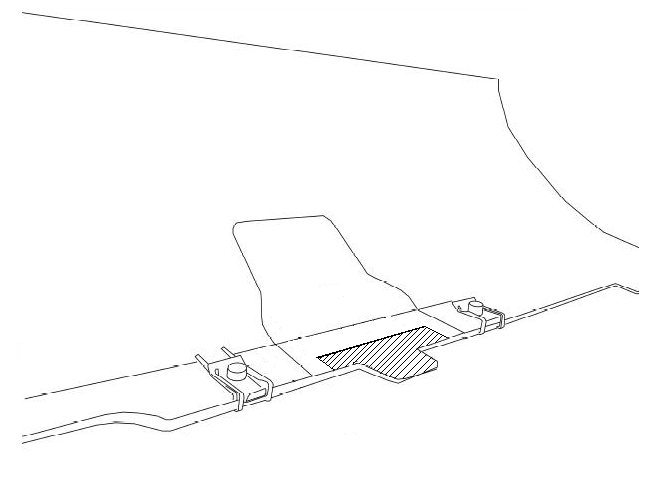

Чертёж из инструкции по монтажу

Бампер обычно снимают затем, чтобы доработать его. А вообще фаркоп устанавливается без демонтажа штатных устройств. Но это относится к версии 2WD.

В продаже можно найти конструкцию, совместимую с бампером Дастера 2WD. Проследите за тем, чтобы сама эта конструкция не мешала «запаске». Часто приходится выбирать, чем пожертвовать – бампером или запасным колесом.

Кое-что из импорта

Будет сложно найти вариант, не мешающий ни тому, ни другому. Но такие варианты существуют тоже.

Заметьте, что фаркопы на Рено Дастер 4х4 устроены более просто. Там не требуется делать «обводы», как показано на фото. Всё, что подходит для версии 2WD, совместимо и с комплектацией 4WD. Но, зачем платить больше?

Доработка автомобиля с полным приводом

Вообще установка фаркопа на Рено Дастер состоит из двух этапов: прикручиваем «щёчки» (кронштейны) и устанавливаем на них балку. Так вот, при монтаже балки приходится снимать одну деталь. Вернуть её обратно не получается, а называется она «защитный экран».

Тепловой экран глушителя

Рекомендуем: Удаляем сколы кузова автомобиля самостоятельно: что и как нужно делать?

По отзывам владельцев, эксплуатировать авто без защитного экрана можно бесконечно долго.

В комплектации 4WD не надо будет ничего подпиливать или снимать, кроме экрана глушителя.

Виды

Существует несколько разновидностей:

• Съёмные
• Несъёмные
• Условно-съёмные

Помимо видов их можно разделить на категории:

• Тип А — его используют для грузов до 1.5 тонны, он легко снимется и устанавливается, и относится к условно съёмным
• Тип В – он устанавливается благодаря полуавтоматической гайки, и его можно легко снять, используется для перевозки грузов до 1.5 тонны
• Тип С – он бывает как вертикальный так и горизонтальный, его можно быстро снять, перевозить грузы можно от 1.5 тонн
• Тип F- является кованым изделием и крепится при помощи пары болтов, перевозить можно груз от 2 тонн
• Тип G- прикрепляется при помощи 4 болтов, и является кованным, перевозить можно грузы от 2 тонн
• Тип Н- изготавливается при помощи сварки, и предназначен для перевозки грузов до 1.5 тонны

У каждого вида есть свои преимущества и недостатки, например съёмный вид, стоит дороже, но благодаря тому, что его можно легко снять, он пользуется большей популярностью. Но если внешний вид для автовладельца остается на втором плане, то используется несъёмный.

Сравниваем два варианта самодельных фаркопов

Посмотрите на фото и сделайте выбор, что именно будет изготовляться. Отвод может идти горизонтально (вариант 1), но тогда не обойдётся без подрезки бампера.

Два разных варианта фаркопов

Другой вариант – когда отвод находится под бампером, но сам этот отвод расположен близко к земле.

С фирменными фаркопами будет то же самое – есть два варианта, и каждый обладает «своим» недочётом. То есть, самодельный фаркоп на Рено Дастер будет не хуже фирменного. Это – факт.

О комплектации 2WD: даже если был выбран «вариант 2», надо будет спиливать язычок (см. фото). А установке «запаски» наши фаркопы не мешают.

Фаркоп и его установка на 2WD

Список крепёжных элементов:

Выбрали? Теперь ставим

Первым делом внимательно прочитайте инструкцию, уберите всё из багажника и приготовьте инструменты.

Инструменты

Для работы понадобятся:

• Болты и гайки для креплений
• Ключи на 17 и на 19
• Отвёртки
• ТСУ с полным копмлектом частей, то есть сам фаркоп.

Инструкция

1. Начните работу с проверки комплектации сцепного устройства. У стандартного фаркопа должны быть боковые планки, необходимые детали крепежа и электропроводка для подключения световой сигнализации к прицепу. Примерно как на фото.ТСУ в разобранном виде
2. Проверив, всё ли на месте, можно приступать к монтажу. Откройте предварительно очищенный от лишних предметов багажник и отвёрткой удаляем пластиковые заглушки, расположенные по бокам внутри. В освободившиеся отверстия вставьте болты крепления кронштейна фаркопа. Именно то, что автоконструкторы оставили нужные отверстия, серьёзно упрощает работу.Те самые заглушки, которые надо снятьВставляем болты на место снятых заглушек
3. Это нужно делать, находясь под днищем автомобиля.
4. Теперь на вставленные болты нужно надеть боковые пластины. От них будет зависеть надёжность всей системы вашего фаркопа. Эти элементы стоит надёжно зафиксировать гайками и шайбами из комплекта. На первый раз не слишком их затягивайте, так как может понадобиться регулировка.Так выглядит правильно установеленная пластина фаркопа
5. Когда закончите с пластинами, приступайте к фиксации поперечной планки прицепного устройства. Для этой цели служат специальные шурупы. Следите, чтобы планка ТСУ была правильно расположена относительно бампера, то есть полностью им закрывалась и не выпирала. На этом монтаж основных частей фаркопа окончен, осталось только самое сложное, — электропроводка.Последняя оновная часть фаркопа установлена

Как самому провести установку и подключение электрики

Удостоверьтесь, что все механические части прицепного устройства установлены правильно и держатся крепко. Только потом можно ставить площадку с буксировочным крюком и розеткой, после чего окончательно завинтить все удерживающие устройство гайки.

С электрикой всё не так страшно, как кажется на первый взгляд. В общих чертах достаточно завести через соответствующие отверстия провода от розетки в багажник, зафиксировать в предусмотренной производителем и расположенной в багажном отсеке клеммной колодке их концы, после чего лишь подсоединить их к штатному разъёму, как показано на инструкции.

Вот схема розетки одного из российских фаркопов. Многие другие сделаны по точно такому же принципу.

Вот так расположены контакты розетки фаркопа

Розетка ставится на площадку фаркопа и крепится к ней шурупами. Затем нужно найти очередную заглушку в багажнике в самом его полу, которая закрывает отверстие, предназначенное для проводов. Заводим жгут проводки туда. Надо чётко соблюдать инструкцию, чтобы бортовая сеть машины не вышла из строя. В целом нужно выполнить лишь три действия:

1. Завести в багажник провода от розетки.
2. Зафиксировать их концы в клеммной колодке
3. Подсоединить к штатному разъёму.

Видео-подсказка: «Как установить розетку фаркопа на Рено Дастер своими руками»

Поскольку фаркопы комплектуются всеми необходимыми деталями, никаких проблем с установкой быть не должно. После всех манипуляций не забудьте проверить, как работает световая сигнализация на вашем прицепе. Безопасная эксплуатация тягово-сцепного устройства зависит от вашей личной ответственности, а написанного вполне хватит, чтобы понять как его правильно установить.

В свободное время много читаю, занимаюсь страйкболом (командная военно-спотривная игра) и любительской радиосвязью. Много профессиональных связей. Мои сильные стороны: коммуникабельность, выносливость, ответственность.

Как самостоятельно изготовить фаркоп для Renault Duster

Расположение отверстий на лонжеронах для крепежа балки (24 см) и форма бампера – основания для выбора конструкции фаркопа. Шар должен быть размещен на расстоянии 303 мм от отверстий в лонжеронах.

Материалы, которые понадобятся:

• листовой металл не менее 10 мм толщиной;
• профтруба 60×40×2,5;
• шар;
• болты и гайки М10, М12;
• втулки и шайбы.

Длина балки 89 см. В соответствии с чертежами вырезают кронштейны и крепления самого сцепного устройства.

К балке из профтрубы остальные части привариваются. Швы обрабатываются шлифовальной машинкой. Конструкция грунтуется и красится. Шар к балке прикручивается болтами не менее М10. На профтрубу ставится розетка.

Renault Duster: выбор и установка фаркопа

Подключение проводки

Подключение электрики является финальным шагом на пути установки фаркопа Duster.

Перед совершением этой работы изучите схему к ТСУ, где показаны места крепления проводов определенного цвета. Порядок работ таков:

• установите штепсельную розетку на площадку ТСУ. Она крепится туда посредством шурупов;
• освободите заглушку для проводов, которая находится в полу багажного отделения;
• заведите провода в освободившиеся отверстия;
• закрепите их окончания в клеммной колодке;
• осуществите подключение провода к штатному разъему.

При монтаже электрики стоит знать, что клеммная колодка подходит к штатной, а в комплекте ТСУ есть подробная инструкция по соединению комплектующих между собой. На этой модели «Рено» есть бортовой компьютер, так что монтаж розетки собственноручно может привести к перепадам напряжения, что станет причиной выхода техники из строя. Во избежание этой проблемы применяйте блок согласования или же специальный электрокомплект.

После окончания проведения монтажа подсоедините прицеп и протестируйте, работают ли в нем стоп-сигналы, поворотники и ходовые огни.

Образование: среднее специальное. Специальность: автослесарь. Профессиональная диагностика, ремонт, ТО легковых авто зарубежного производства 2000-2015 г.в. Большой опыт работы с Японскими и Немецкими авто.

Подбираем под свою машину

Однако бывают исключения. В некоторых случаях при установке американских фаркопов своими руками из-за большего диаметра шара возникает несовместимость с российскими прицепами. Грубо говоря, соединить такой крюк с отечественным прицепом не всегда получается, к тому же иногда приходится перепаивать проводку.

Американский фаркоп имеет в своём составе четыре части, основная из которых, — кронштейн крепления прицепного крюка к заднему бамперу авто. Обычно он располагается на специальной жёсткой раме, которая и крепится к автомобильному кузову. Только учтя эти особенности, можно приступать к выбору прицепного устройства для Renault Duster.

Рено Дастер представляет собой среднеразмерную машину, наделённую чертами легкового автомобиля и внедорожника, то есть принадлежащую к классу кроссоверов. Наиболее предпочтительными для этого автомобиля считаются фаркопы с шаром типа А, например, Bosal или некоторые изделия от фирмы Enganches Aragon. Шар данного типа имеет условно-съёмную конструкцию, закреплён на крюке при помощи двух болтов.

Также можно обратить свой выбор в сторону самых продаваемых на российском рынке устройств:

1. Galia (Словакия).
2. Bosal (Бельгия).
3. Enganches Aragon (Испания).
4. «Лидер-Плюс» (Россия).
5. Thule (Швеция).
6. Imiola Hakpol (Польша).

Как мы уже говорили, следует учесть различия тягово-сцепных параметров фаркопов от разных изготовителей. Большинство российских девайсов к прицепам не позволяют буксировать грузы массой, превышающей 1200 кг, тогда как некоторые зарубежные аналоги без проблем вытягивают 1800. Главное – никогда не берите фаркоп, побывавший в использовании. Он уже изношен и может сломаться в самый неподходящий момент.

Советы по изготовлению и эксплуатации фаркопа

Фаркоп для Дастера, можно приобретать в магазине или изготавливать самостоятельно. ладельцу авто будет полезно получить следующую информацию, касающуюся особенностей изготовления, эксплуатации или установки этого дополнительного элемента:

1. Когда вы будете закручивать болты и крепления прицепного устройства для Renault Duster, имеющего 4WD, нужно одновременно тянуть фаркоп по направлению назад.
2. Не пренебрегайте правилом обязательной смазки вкручивающихся деталей, для этого используйте антифрикционные пластичные смазки циатим или литол.
3. При самостоятельном изготовлении фаркопа можно приварить шар в обход или по центру (по отношению к креплению, на котором будет держаться фаркоп-шар).
4. Перед установкой фаркопа следует также учесть законность вносимых изменений: важно, чтобы он не мешал прочтению заднего номерного знака авто.

Будет полезно Омыватели для фар: виды и рекомендации по установке

Подбор фаркопа для Рено Дастер с целью последующего прикрепления прицепа может стать не менее сложной задачей, чем самостоятельное его изготовление по размерам и вкусу владельца (водителя) авто. Именно поэтому никакой из вариантов не является более предпочтительным: оцените все «за» и «против» каждого из способов и — за дело!

Процесс монтажа ТСУ

В Renault Duster для удобства установки фаркопа пользователями собственноручно разработчики предусмотрели:

• крепежные отверстия, которые закрываются специальными заглушками;
• заглушку из резины для герметизации подводки электрики в отсеке багажника.

Чтобы правильно и быстро собрать всю конструкцию фаркопа и подключить его фары к автомобилю, внимательно изучите чертеж и инструкцию.

Соблюдайте технику безопасности, работая в резиновых перчатках и не касаясь неизолированной проводки. Порядок проведения работ таков:

• освободите автомобильный багажник, снимите запаску, глушитель, располагающийся на резиновой подвеске;
• подготовьте рабочий инструмент — отвертку и 4 ключа (пару — на 17, пару — на 19);
• установите Duster на эстакаду или же смотровую яму. При необходимости используйте домкрат;
• отключите аккумулятор (это можно сделать, отсоединив клемму минус).

После того как приготовления машины закончились, разделите фаркоп на составные элементы. Откройте багажное отделение для снятия заводских заглушек. Они расположены под автомобильной обшивкой, по 1 — слева и справа. Приподняв обшивку, откройте к ним доступ, подденьте их отверткой и снимите. Далее возьмите болты из комплектации фаркопа для Duster и вставьте в расположенные под заглушкой отверстия. Чтобы защитить болты, установите внутри лонжеронов втулки. Окончание крепежа вы можете увидеть, посмотрев под авто.

Возьмите кронштейны фаркопа, которые закрепляются сбоку, и наденьте их на концы болтов. После этого закрепите на них шайбы и наживите гайки, затянув их ключом на 19. Займитесь монтажом основной детали — балки, однако прежде примеряйте ее для выяснения соответствия между пластинками ТСУ.

Установка фаркопа на Рено Дастер

Чтобы проверить соответствие отверстий детали и автомобиля, вставьте болт со стороны колес и наживите его гайкой. Аналогичное действие произведите с другой стороны. После этого исправьте положение балки и затяните гайки на ней (перед этим смажьте резьбу на них).

Заканчивается процесс монтажа тягово-сцепного устройства установкой крюка буксира, который также нужно закрепить при помощи гаек и болтов типа «самостоп», которые есть в комплекте, с использованием ключа на 17.

Особенности крепления фаркопа

Пусть узел фаркопа состоит из балки с кронштейнами. Тогда:

1. В кузове готовят четыре отверстия под винты;
2. Кронштейны закрепляют на кузове, используя сборку из винта М10, шайбы, втулки, второй шайбы и гайки. Ни одну из гаек пока не затягивают!
3. Балку крепят к кронштейнам – обычно используются болты М12;
4. Выполняют затяжку гаек на кронштейнах (усилие 40-50 Н*м). Балку фаркопа, если речь идёт о версии 4WD, при этом нужно тянуть назад.

Перед шагом 2 резьбу всех винтов надо смазать литолом или циатимом.

Все гайки, которые идут в комплекте, могут быть самоконтрящимися. Их закручивают один раз! Понадобится рожковый ключ: «на 17» (винт или гайка М10), «на 19» (М12).

Монтаж «по шагам»

1. В багажном отделении находим пластиковые заглушки на лонжеронах, снимаем их. С правой стороны для этого открываем лючок. Затем отвёрткой находим противоположные отверстия в днище и снимаем защитную плёнку.

   Люк и две заглушки

2. Дальше монтаж фаркопа на Рено Дастер проводится по штатной инструкции: нужно установить винты, а смазку можно наносить «с улицы».

   Каждый винт устанавливают с втулкой

3. Устанавливают кронштейны, проводят монтаж балки. Крепёжные гайки сразу не затягивают.

   Гайки М10 завёрнуты не полностью

4. Когда все «штатные» элементы смонтированы, выполняют следующее: балку желательно тянуть назад, при этом надо зажимать гайки. В последнюю очередь затягивают гайки на кронштейнах (40-50 Н*м). Моментный ключ используют редко, но дозировать усилие умеют не все. Выбор оставим владельцу.

Подробнее о подключении фаркопа к электрике автомобиля: подключение электрики (электропроводки) фаркопа на Рено Дастер и схема розетки.

Типичные ошибки

• Забыли о циатиме и литоле;
• Нарушили очерёдность затяжки (сначала М10, затем М12 – неправильно);
• Балку не тянули назад;
• Всё сделали по инструкции, но затягивая гайки М10, к балке не прилагали никаких усилий. Для версии 4WD такой вариант будет недопустимым.

Рекомендуем: Снятие и установка интеркулера (модели с турбокомпрессором)

Свойства

Характеристики каждой смазки зависят в основном от показателя дисперсности медной составляющей, консистентности материала и разновидностей присадок, входящих в его состав.

Свойства медьсодержащих смазок:

• защищают поверхности в максимальном температурном диапазоне — от -50 до +1400 °C;
• применимы для всех распространенных металлов и сплавов;
• не предусматривают замены в течение длительного времени;
• возможно нанесение при высоком давлении;
• предохраняют поверхности от пагубного влияния воды и агрессивных химосодержащих жидкостей;
• не содержат свинца, что позволяет смазывать ими резьбовые элементы крепежа.

Медные смазки минимизируют трение, шумы и вибрацию, одновременно обеспечивая хорошую проводимость электричества и гидрофобный эффект.

При температурах выше 1000 °C нагревшееся масло из состава материала с содержанием частиц меди испаряется, выгорает, и порошок действует как твердая смазка.

Она эффективно предотвращает образование задиров при трении, схватывает резьбы, защищает узлы и детали от агрессивной среды. Обеспечивает защиту от преждевременного износа поверхности при нанесении на алюминий, никель, сплавы черных и цветных металлов.

Что входит в комплект ТСУ

Поскольку Дастер выпускается на той же самой платформе, что и Логан, порядок установки ТСУ на обе эти машины будет аналогичным. Производителем уже были предприняты шаги, чтобы максимально облегчить задачу самостоятельной установки и вы можете не тратить кучу денег обращаясь к официальным дилерам, а можете сами приобрети детали с авторазбора для авто по выгодным ценам!

К ТСУ прилагается описание узлов и деталей

Будет полезно Эксклюзивная покраска автомобиля — методы окраски кузова

Конструктивно фаркоп Дастера включает в себя следующие основные элементы:

• балка поперечная;
• пластины боковые;
• крюк прицепной и его шаровая головка;
• электророзетка;
• соединительные провода;
• элементы крепежа (гайки и болты).
