Как правильно установить фаркоп на ниву шевроле

Шевроле Нива является одним из самых популярных отечественных автотранспортных средств. Этому в немалой мере способствуют ее эксплуатационные качества. Машина характеризуется как выносливая, а, значит, вполне предусмотрена установка фаркопа. Однако с этим могут возникнуть некоторые сложности.

Нива Шевроле

Дело в том, что это устройство является специализированным. Применяться оно должно в основном для буксировки не слишком тяжелых прицепов. Такой конструктивный «гаджет» особенно актуален в летний сезон. Но подобный автомобиль с прицепом представляет повышенные требования к своему передвижению. Поэтому к выбору фаркопа, предназначенного на шевроле ниву, нужно подойти очень ответственно — для этой марки машин он должен иметь соответствующие стандарты.

Монтаж фаркопа своими руками

Тягово-прицепное устройство продается в комплектации, которая состоит из самого фаркопа, розетки, проводов, колпака на шар, специальных гаек и винтов (по 3 штуки), 6 болтов, 6 пружинных шайб и 6 обычных, графитовой смазки.

В базовом наборе есть все необходимое, поэтому ничего дополнительно покупать не нужно.

Перед началом установки фаркопа следует машину поставить так, чтобы иметь доступ к ее нижней части. Также позаботьтесь о хорошем освещении, чтобы видеть все отверстия для креплений. Далее нужно выполнить следующие действия:

очистите место крепления от грязи и снимите заводской скотч;
все элементы, предназначенные для крепления, нужно смазать графитовой смазкой;
в предварительно подготовленные отверстия осторожно вставьте болты и туго закрутите гайки для того, чтобы хорошо зафиксировать фаркоп. Сначала к лонжерону крепится поперечная рейка, а потом продольная;
в последнюю очередь устанавливаем съемный шар.

Подключение проводов розетки фаркопа

Как подключить розетку фаркопа на шевроле нива

Особенностью разъема является и то, что через его контакты могут протекать большие токи, в частности, для питания бытового электрооборудования прицепа-дачизарядки дополнительного аккумулятора. Специальные разъемы иногда применяются для подключения к оборудованию лодки. В этом случае предусмотрены штатные переходники: Перед началом установки фаркопа следует машину поставить так, чтобы иметь доступ к ее нижней части.

Также позаботьтесь о хорошем освещении, чтобы видеть все отверстия для креплений. Далее нужно выполнить следующие действия: Сначала к лонжерону крепится поперечная рейка, а потом продольная; в последнюю очередь устанавливаем съемный шар.

Эксплуатационные риски

По этой причине производством не выпускались и фаркопы, что спровоцировало рост всевозможных кустарных производств.

Их «изделия» предполагали 2 вида установки своими руками ТСУ на автомобиле:

Закрепление фаркопа на направляющих заднего бампера;
Крепление ТСУ к лонжеронам и кузову автомобиля.

Читайте также:

Установка фаркопа на Рено Дастер: как выбрать и за сколько купить

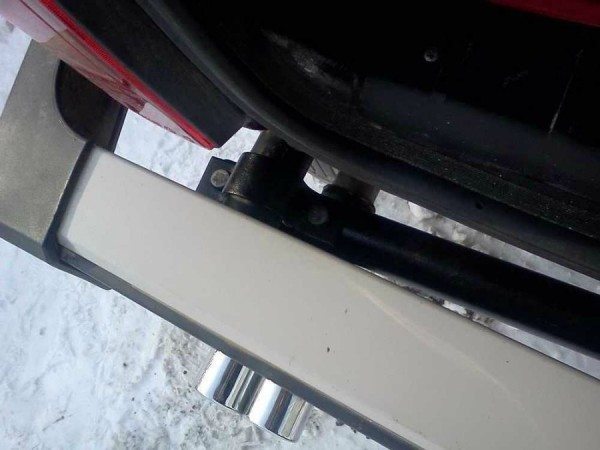

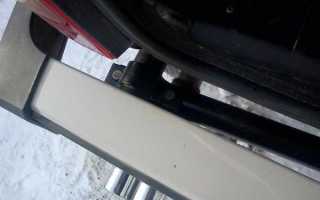

На фото – способ установки ТСУ на кронштейнах бампера

Кроме того, «кустари» учитывали и желания владельцев оснастить свои Нивы газобаллонным оборудованием, что предусматривало установку баллона в задней части кузова. По этой причине конструкция ТСУ с креплением к лонжеронам выглядела довольно необычно.

Установка фаркопа на Ниву 21214 с газобаллонным оборудованием предусматривала только такой вариант

Обратите внимание! Естественно, что никаких динамических испытаний ТСУ, проводимыми по стандартам ГОСТ Р 41.55-2005 никто не проводил. И автовладельцы подвергали свои автомобили опасности, что нередко провоцировало ДТП.

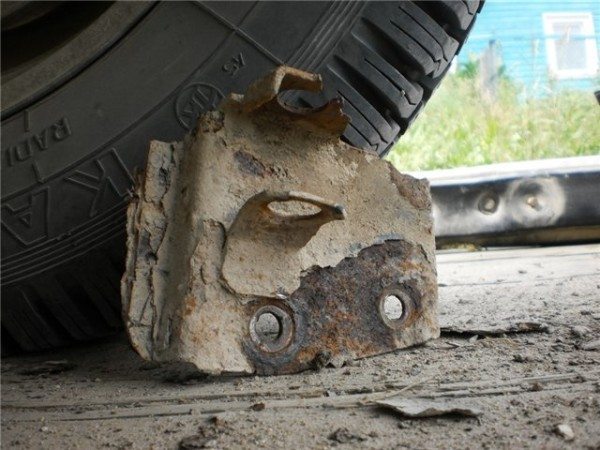

Вырванные «с мясом» точки крепления фаркопа – закономерный итог неправильной установки

Варианты тяглового устройства на бампере

Перед приобретением фаркопа для Шевроле Нива, необходимо ознакомиться с компаниями-производителями и разновидностями данной детали.

Среди компаний, которые занимают лидирующие позиции в производстве фаркопов, стоит выделить такие как «Босол», «Авто-Хак», «Балтекс». Опытные автомобилисты и специалисты рекомендуют выбирать ТСУ произведенные этими компаниями. Устройства отличаются высокой надежностью и качественными материалами.

Фаркопы для Шевроле Нива делятся по конструкции изделия на:

Просты в установке и демонтаже. Крепятся на 2 или 4 болта, которые легко демонтировать. Часто в продаже можно обнаружить модели со съемным шаром.

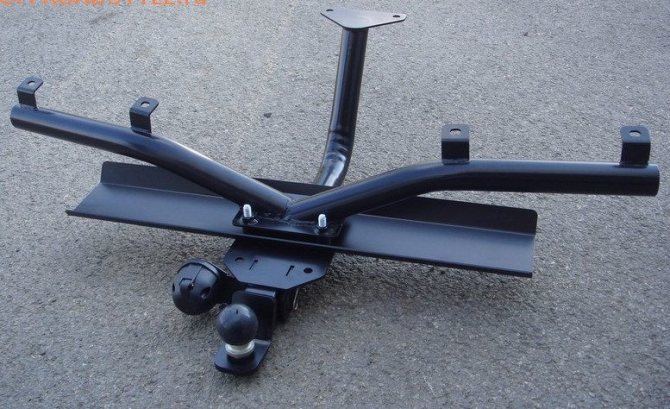

Представляют собой цельную конструкцию. Устанавливаются на усиленный бампер автомобиля. Привариваются к лонжеронам или крепятся на массивные болты.

Читайте также:

Тюнинг салона Нива Шевроле: применяемые материалы и особенности выполнения работ

Часто оснащаются складным механизмом. Шар снимается и хранится отдельно от ТСУ. Применяются для транспортировки нетяжелого груза в прицепе.

На Ниве старого образца нет штатных мест крепления для фаркопа. Специалистами не рекомендуется самостоятельно проделывать специальные отверстия для монтажа ТСУ. Кроме того, в продаже нельзя отыскать модели фаркопов для таких авто, ну а тягловые устройства, произведенные кустарным способом, не обладают должным качеством.

После выбора подходящего фаркопа, приступают к самостоятельной установке ТСУ на автомобиль.

Правила эксплуатации

Если не уделять должного внимания фаркопу, он будет постоянно ломаться. Чтобы этого избежать, следует придерживаться некоторых рекомендаций по эксплуатации ТСУ на автомобиле Шевроле Нива:

Правильно установленный фаркоп при правильной эксплуатации способен прослужить более десяти лет.

Шевроле Нива – российский легковой автомобиль повышенной проходимости. Часто используется в сельской местности. Оборудование такого авто фаркопом, позволяет использовать машину в качестве буксира для прицепов и других транспортных средств. Чтобы ТСУ выполняло свои функции, необходимо выбрать серийную деталь от известного производителя, правильно ее установить и придерживаться правил эксплуатации фаркопа.

Источник

Читайте также:

Как поменять лампочку ближнего света на Шевроле Нива: какая нужна

Что же выбрать

В данной статье мы специально не стали расписывать технические характеристики каждого изделия. Все дело в том, что для обывателя эта информация будет как взрыв в голове. Там все цифры переплетены и можно запутаться.Мы можем дать вам совет, как поступить проще.

Задайте себе вопрос, что вы хотите от фаркопа? Что вы на нем будете возить?

Рекомендуем: Можно ли смешивать тормозную жидкость разных производителей?

Если вам нужна бюджетная модель, то это безусловно Трейлер! Из плюсов — это цена от 2500 руб. и технические характеристики, из минусов — недолговечное покрытие

Самым качественным, выносливым и долговечным будет фаркоп фирмы Bosal VFM. Но и цена тоже соответствует, начиная от 3200 руб.

Средний вариант, который сочетает в себе и хорошие технические показатели, надежность и долговечность — это Лидер плюс. Этот производитель предлагает максимальный набор видов шаров. В линейке есть фаркоп под газо-баллонное оборудование. Цены начинаются от 2500 руб.

По установке европейской фишки фаркопа на американские авто.

Этот разъем используется в американских автомобилях, например Шевроле Тахо. – Сложность в том, что сигналы поворотников и стопов идут по одним проводам. Для установки европейского разъема существует два варианта:

1) Самый простой, но как-бы, нелегальный вариант – использовать провода американского разъема.(у Тахо, обычно, пристегнут слева внутри заднего бампера) Это вариант для тех, кто нечасто пользуется прицепом. Можно выбрать: стопы и мигалки завести на стопы прицепа (Мигать будет красными фонариками) или на поворотники (стоп оранжевый) или дублировать и то, и другое.

2) Сложный, но правильный вариант: Полность протягивать проводку уже под европу . На примере Тахо: нужно найти чистые сигналы поворотников и стоп-сигнала, сняв щиток приборов и через три реле (. т.к. эти провода не силовые) тянуть их через весь салон к фаркопной фишке.

Читайте также:

Реле стартера нива 21214 где находится фото

Стоп, в принципе, можно брать с дополнительного стоп-сигнала на задней двери (на многих авто)

( !

) На схемах земля показана для наглядности черным цветом, на самом деле – провода белые.

Требования к фаркопу на Ниву Шевероле

Фирменное устройство, которое планируется ставить на эту модель автомобиля, должно подходить под все необходимые стандарты. Обычно перед его поступлением в продажу оно проходят тесты, которые проверяют усталость металла и все важные нагрузки.

Прежде чем фаркоп будет установлен на Ниву Шевроле, нужно проследить за тем, чтобы он отвечал следующим требованиям:

Обязательно приобретать оригинальное прицепное устройство.
Не допускается буксировка массой более 1300 кг.
Нельзя превышать при поездке скорость более, чем 90 км/час.

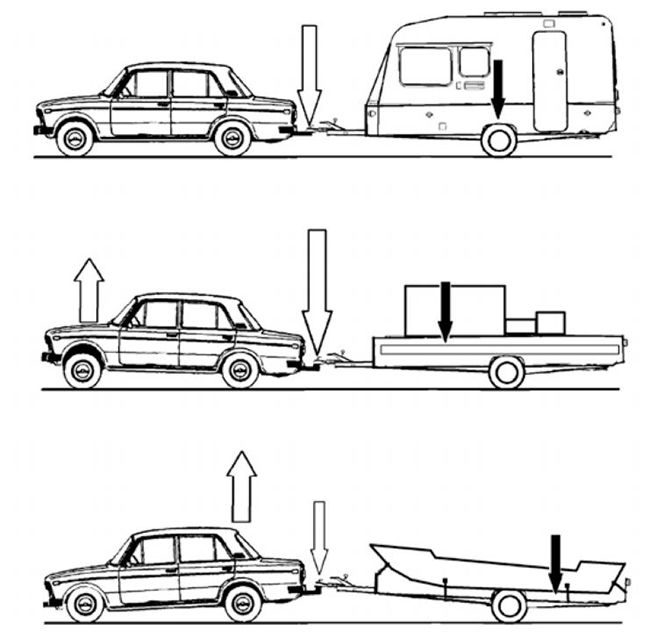

Обязательно нужно следить за нагрузкой на сцепной шар — она не должна превышать 50 кг.
При каждом последующем техобслуживании необходима подтяжка соединений резьбы — лучше делать это на станции обслуживания.

Фаркоп на Нива Шевроле

Основные особенности эксплуатации внедорожника Нива Шевроле с установленным фаркопом

Некоторые владельцы считают, что наличие прицепного оборудования поможет предотвратить серьезное повреждение задней части транспортного средства в случае ДТП, особенно при установленном ГБО. Однако это мнение абсолютно ошибочно. Более того, эксплуатация автомобилей с фаркопом без прицепа запрещена в ряде стран, поскольку во время аварийной ситуации кузов пострадает сильнее. Поэтому соединение элемента с задней частью транспортного средства должно быть легко разборным, чтобы прицепное устройство в случае ненадобности можно было быстро снять.

Подключение розетки фаркопа

При подключении розетки фаркопа нужно знать схему проводки вашего авто. Обычно она имеет 7 контактов, 6 из которых находятся по кругу и 1 – посередине. Но обратите внимание, что в импортных прицепах таких контактов 9, из которых еще 2 предназначены для обеспечения дополнительного освещения и работы бытовых приборов. Перед подключением оборудования проверьте, чтобы нигде не было прогоревших контактов, и отключите АКБ автомобиля. Далее:

зачистите изоляцию на проводке задней блок-фары;

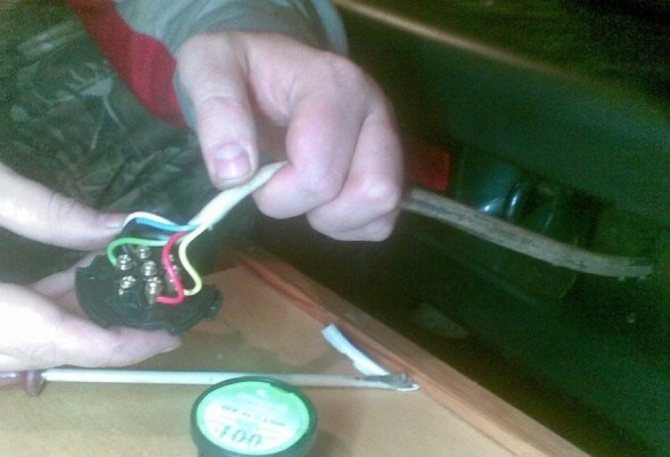

один из проводов осторожно припаяйте к контакту в розетке, используя схему распиновки, затем припаяйте следующие 6 контактов;
