Назначение «колдуна»

Так называемый колдун на ВАЗ-2109 необходим, чтобы автоматически изменять давление жидкости в цилиндрах задних тормозных механизмов в зависимости от того, какая на нагрузка действует на машину при снижении скорости. Данный элемент применяется как в гидравлических, так и в системах с пневматическим приводом.

Главная цель изменения давления – это предотвращение возможной блокировки колес и заноса задней оси автомобиля.

В некоторых моделях авто, чтобы сохранить их управляемость и устойчивость, дополнительно устанавливают и регулятор в тормозной привод передних колес.

Кроме того, на ВАЗ-2109 колдун применяется, чтобы повысить эффективность торможения пустой машины. Сила сцепления с дорогой груженой машины и пустой разная, поэтому усилие на разных осях должно регулироваться. В случае с загруженной и пустой машиной применяют регуляторы статического типа. В грузовых авто установлены автоматические решения.

В спорткарах производители часто устанавливают винтовой регулятор. Он находится в салоне авто и выполняет регулировку баланса тормозной системы непосредственно в процессе гонки. Настраивают его, исходя из погодных условий, состояния дороги, качества резины.

https://youtube.com/watch?v=HkYhD2j6SzQ

Регулировка колдуна

Проверка

Симптомы неисправности колдуна на ВАЗ 2110 проявляются при торможении:

• Увод автомобиля в сторону;
• Срыв в занос;
• Недостаточная эффективность тормозов.

У ВАЗ 2110 расположен колдун на кронштейне под днищем, чуть слева, в районе задних колес. Работать с ним лучше на подъемнике, эстакаде или смотровой яме. Основные дефекты легко обнаруживаются при внешнем осмотре. Потеки тормозной жидкости указывают на износ или повреждение манжет.

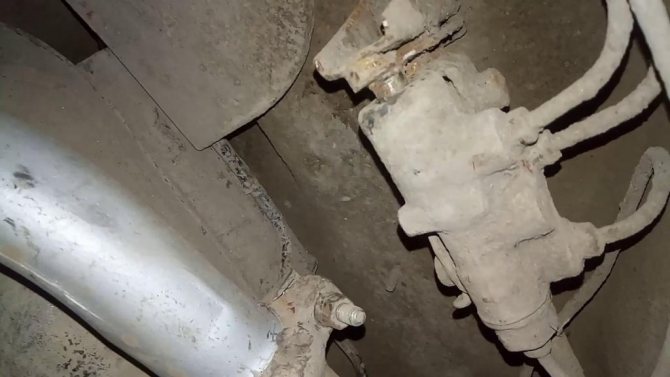

Колдун (РДТ) установленный на днище

Если поршень колдуна закис и не двигается, то это также определяется визуально, когда помощник несколько раз плавно нажимает на педаль тормоза. В обоих случаях ремонт нецелесообразен, необходима замена.

Все в порядке, если регулятор чист, зазор между рычагом привода и пластиной составляет 2 мм, шток перемещается при нажатии на педаль.

Исправный колдун должен обеспечить:

• Равномерность тормозных сил на задних колесах;
• Срабатывание задних тормозов позднее передних;
• Регулировку этого запаздывания, в зависимости от загрузки автомобиля.

Устройство механизма

Колдун является предком современной системы АБС. Он также позволяет предотвратить блокировку колес на задней оси в момент торможения.

Устройство соединяется с задней балкой посредством тяги и торсионного рычага. Этот самый рычаг воздействует на поршень колдуна. Вход регулятора соединен с главным тормозным цилиндром. Выход соединен с задними рабочими цилиндрами.

Устройство состоит из корпуса, поршней, а также клапанов. Корпус внутри разделен на две полости. Первая взаимодействует с главным тормозным цилиндром. Вторая соединяется с задними тормозными механизмами. При выполнении экстренного торможения, когда передняя часть авто наклоняется, при помощи поршней и клапанов внутри регулятора перекрывается доступ жидкости к задним тормозным механизмам.

Таким образом автоматически контролируется и распределяется усилие на колесах задней оси. Распределение усилий зависит от того, как меняется осевая нагрузка. Автоматические колдуны ускоряют процесс разблокировки задних колес.

Как работает колдун

Сам по себе регулятор состоит из цилиндра, клапана, пружинки и штока. Последний связан с задней балкой, за счет чего и обеспечивается работа колдуна ВАЗ-2109. Также через регулятор давления задних тормозов проходят контуры с тормозной жидкостью. Для их крепления на устройстве предусмотрено 4 резьбовых входа. » alt=»»> Как работает регулятор-колдун на ВАЗ? Во время экстренного торможения передняя часть авто прижимается к земле, а задняя приподнимается. От этого приходит в движение шток регулятора, который перекрывает поступление жидкости в задние цилиндры. Пружинка, расположенная под клапаном, не дает ему закрыться полностью. Поэтому задние механизмы все же срабатывают, но позднее и слабее передних.

Принцип действия

В процессе торможения в задней части автомобиля увеличивается расстояние между мостом и кузовом. Пока расстояние увеличивается, рычаг, установленный на мосту, отпускает поршень колдуна, и он перекрывает поток жидкости к задним тормозам. Что будет, если жидкость не сможет попасть к задним тормозам? Колеса не заблокируются, а будут вращаться.

Если говорить более простыми словами, то принцип работы колдуна ВАЗ-2109 следующий. Когда водитель резко нажимает на, задняя часть машины будет подниматься. Передняя, наоборот, опустится. Здесь колдун и начинает работать. Он не даст задней паре колес сразу тормозить.

Дело в том, что если колеса на задней оси начнут оттормаживаться вместе с передними, то есть огромная вероятность того, что машина пойдет в занос. В связи с этим задние тормоза начнут работать немного позже передних. Риск заноса снижается.

Описание устройства

Устройство и принцип действия этого элемента довольно просты. В момент, когда задняя часть кузова автомобиля поднимается, и расстояние между мостом и кузовом увеличивается, в действия приводится специальный рычаг, который связан в «колдуном». Этот рычаг опускает поршень, который перекрывает канал тормозной жидкости, соответственно давление на задние колодки уменьшается. Колёса не перестают вращаться и, соответственно не уходят в юз.

Читать дальше: Дышло на прицеп легковой

Сама задумка довольно хитрая, но, как часто происходит – на практике это вызывает сомнения. Ведь если при торможении педаль тормоза нажимается с большим усилием, то в юз переходят передние колёса и автомобиль всё равно начинает заносить. Довольно часто при наблюдении за случившимся дорожно-транспортным происшествием, можно заметить, что автомобили с «колдуном» развёрнуты задом наперёд. Не связано ли это с данной чудо-деталью, которая по своей сути должна предотвратить этот занос?

Без колдуна

Зная, в чем заключается работа колдуна на ВАЗ-2109, нетрудно догадаться, что будет происходить при его отсутствии в тормозной системе. А происходить будет следующее. Машина будет тормозить всеми четырьмя колесами вместе. Колеса последовательно блокируются – вначале пара колес на задней оси, а затем передние. Растет риск ДТП, так как водитель, двигающийся сзади, вряд ли вовремя отреагирует на резкий маневр. Столкновение будет неизбежно.

Колдун в машине очень нужен. Автомобиль ВАЗ-2109 без колдуна может быть очень опасен не только для окружающих на дороге, но и для самого водителя. Данный автомобиль в заносе практически не управляем.

Убирают колдун только те, кто точно знает и хорошо понимает, что получит в итоге. В основном так делают профессиональные водители-гонщики.

Но некоторые автовладельцы все-таки убирают колдун. При этом даже имеются утверждения, что машина стала тормозить быстрее и лучше. Специалисты утверждают, что это лишь кажется. На самом деле все немного по-другому. Проблема здесь в том, что в случае резкого торможения последовательно заклинятся обе пары колес.

Что такое колдун на ВАЗ 2114

Как только что было сказано, в каждой машине есть такой немаловажный элемент, как колдун. Правильное же его название звучит как регулятор давления задних тормозов. Отвечает колдун ваз 2114 за сокращение тормозного пути и за отсутствие заносов при экстренном торможении, что крайне важно как для сохранности автомобиля, так и для безопасности его пассажиров.

Выполнять регулировку этого элемента следует после любого вмешательства в авто, повлекшего за собой замену пружин или других элементов подвески (что, в свою очередь, могло привести к изменению дорожного просвета). В некоторых же случаях может потребоваться не только регулировка, но и полная замена колдуна на ваз 2114.

Определить, что эта деталь пришла в негодность, можно по трем признакам:

1. Произошел износ манжетов, повлекший за собой утечку тормозной жидкости.
2. В случае резкого торможения машину стало сильно заносить.
3. Закис поршень устройства.

Типичные неисправности

Неисправностей, возникающих в данной детали, очень немного. К ним относят заклинившие клапана, разрегулированность, протечки.

Если колдун расстроился, его можно настроить. А определяют, нужна ли регулировка, по поведению автомобиля. Если настройка сбита, то при торможении автомобиль будет бросать из стороны в сторону. Если заклинили клапаны или протекает тормозная жидкость, нужно менять деталь. Теоретически ремонт возможен, но сложности и стоимость делают его нерентабельным.

Регулятор может не срабатывать только в двух случаях – при максимально возможной загрузке и при скоростном режиме выше 80 километров в час. В данной ситуации скорость не падает быстро, поэтому задняя ось не разгружается.

Как проверить и отрегулировать?

Если в процессе торможения автомобиль замедляется неэффективно, машину при этом уводит в какую-либо сторону, автомобиль часто срывается в занос, то это сигнал о том, что нужно проверить узел и выполнить регулировку колдуна на ВАЗ-2109.

Для проверки машину загоняют на яму или эстакаду. Дефекты обнаружатся визуально. Чаще всего в результате проверки видно, что ремонт не представляется возможным.

Если говорить о регулировке, то лучше это делать на эстакаде. Регулировка сильно зависит от того, в каком положении находится кузов. Проводить регулировку нужно после каждого ТО. Также регулировка необходима, если менялось что-то из подвески. Если были ремонтные работы на задней балке или она менялась, это также требует настройки.

Замена

Замена колдуна на ВАЗ-2109 выполняется следующим образом. Понадобится ключ на 13, мощная отвертка, спецключ для откручивания тормозных трубок. Перед работой нужно очистить деталь от ржавчины, облить WD-40 или аналогичной жидкостью и подождать.

Начинать нужно с отворачивания болта, который крепится кронштейн к пружине. Затем отворачивают тормозные трубки. Открутив штуцера, выкручивают болты крепления детали к кузовку и колдун можно снять.

Действительно ли нужен колдун?

Если убрать деталь из автомобиля, то могут возникать различные неприятные ситуации. Так, машина может тормозить четырьмя колесами сразу, колеса могут блокироваться последовательно, машина уйдет в занос.

Однако многие владельцы ВАЗов при обслуживании машины иногда замечают, что колдун убрал еще прошлый владелец. Некоторые даже не замечают его отсутствия. Другие же самостоятельно удаляют его, так как он не работает и снижает эффективность тормозной системы.

Все дело в том, что инженеры «АвтоВАЗа» взяли чужую идею и использовали в комплектации отечественных авто, а ведь это совсем другие машины. Без сомнений, это изделие весьма необходимое, но в случае с ВАЗов – одноразовое.

проверка и регулировка тормозов на автомобилях ваз 2110 | ваз 2111 | ваз 2112

Проверка трубопроводов и соединений

Для предупреждения внезапного отказа тормозной системы ваз 2110, ваз 2111, ваз 2112 тщательно проверьте состояние всех трубопроводов и соединений, обращая внимание на следующее: металлические трубопроводы не должны иметь забоин, царапин, задиров, активных очагов коррозии и должны быть расположены вдали от острых кромок, которые могут их повредить; тормозные шланги не должны иметь видимых невооруженным глазом трещин на наружной оболочке и следов перетирания; на них не должны попадать минеральные масла и смазки, растворяющие резину; сильным нажатием на педаль тормоза проверьте, не появятся ли на шлангах вздутия, свидетельствующие об их разрушении; все скобы крепления трубопроводов должны быть целыми и хорошо закреплены; ослабление крепления или разрушение скоб приводит к вибрации трубопроводов, вызывающей их поломки; не допускается утечка жидкости из соединений главного цилиндра с бачком и трубопроводами, при необходимости замените втулки бачка и затяните гайки, не подвергая трубопроводы деформации. При затягивании гаек трубопроводов пользуйтесь ключом 67.7812.9525. Обнаруженные неисправности устраните, заменяя поврежденные детали новыми. Гибкие шланги, независимо от их состояния, заменяйте новыми после 125 тыс. км пробега или после пяти лет эксплуатации автомобиля ваз 2110, ваз 2111, ваз 2112, чтобы предупредить внезапные разрывы вследствие старения.

Проверка работоспособности вакуумного усилителя ваз 2110, ваз 2111, ваз 2112

Нажмите 5-6 раз на педаль тормоза при неработающем двигателе, чтобы создать в полостях А и В (см. рис. 6-2) одинаковое давление, близкое к атмосферному. Одновременно по усилию, прикладываемому к педали, убедитесь в отсутствии заедания корпуса клапана. Удерживая педаль тормоза в нажатом положении, запустите двигатель. При исправном вакуумном усилителе ваз 2110, ваз 2111, ваз 2112, педаль тормоза после запуска двигателя должна «уйти вперед». Если педаль тормоза не «уходит вперед», проверьте крепление наконечника шланга, состояние и крепление фланца наконечника в усилителе, шланга к наконечнику и штуцеру впускной трубы двигателя, так как ослабление крепления или их повреждение резко снижает разрежение в полости А и эффективность работы усилителя. рис. 6-2. Вакуумный усилитель: 1 — корпус вакуумного усилителя; 2 — чашка корпуса усилителя; 3 — шток; 4 — регулировочный болт; 5 — уплотнитель штока; 6 — уплотнительное кольцо фланца главного цилиндр 7 — возвратная пружина диафрагмы; 8 — шпилька усилителя; 9 — фланец крепления наконечника; 10 — клапан; 11 — наконечник шланга; 12 — диафрагма; 13 — крышка корпуса усилителя; 14 — уплотнительный чехол; 15 — поршень; 16 — защитный чехол корпуса клапана; 17 — воздушный фильтр; 18 — толкатель; 19 — возвратная пружина толкателя; 20 — пружина клапана; 21 — клапан; 22 — втулка корпуса клапана; 23 — буфер штока; 24 — корпус клапана; А — вакуумная камера; В -атмосферная камера; С, D — каналы
Регулировка привода тормозов ваз 2110, ваз 2111, ваз 2112
Свободный ход педали тормоза при неработающем двигателе должен составлять 3-5 мм. Регулировку осуществляют перемещением выключателя 7 (рис. 6-11) стоп-сигнала при отпущенной гайке 6. Выключатель установите так, чтобы его буфер упирался в упор педали, а свободный ход педали равнялся 3-5 мм. В этом положении выключателя затяните гайку 6. рис. 6-11. Привод тормозов: 1 — главный цилиндр; 2 — бачок; 3 — вакуумный усилитель; 4 — кронштейн педали тормоза; 5 — буфер выключателя стоп-сигнала; 6 — гайка крепления стоп-сигнала; 7 — выключатель стоп-сигнале; 8 — педаль тормоза
ПРЕДУПРЕЖДЕНИЕСвободный ход педали тормоза регулируйте при неработающем двигателе автомобиля ваз 2110, ваз 2111, ваз 2112. Если выключатель стоп-сигнала излишне приближен к педали, то она не возвращается в исходное положение. При этом клапан 21 (см. рис. 6-2), прижимаясь к корпусу 24, разобщает полости А и В, что открывает доступ воздуха в камеру В, и происходит неполное растормаживание колес при отпущенной педали.
Если перемещением выключателем стоп-сигнала не удается устранить неполное растормаживание тормозных механизмов, то отсоедините от вакуумного усилителя главный цилиндр привода тормозов и проверьте выступание регулировочного болта 4 относительно плоскости крепления фланца главного цилиндра (размер 1,25-0,2 мм). Этот размер можно установить, придерживая специальным ключом конец штока, а другим ключом, завертывая или отвертывая болт 4.

Регулировка стояночной тормозной системы ваз 2110, ваз 2111, ваз 2112

Если стояночная тормозная система не удерживает автомобиль ваз 2110 — 2112 на уклоне 25% при перемещении рычага на 2-8 зубца сектора, отрегулируйте систему в следующем порядке: ослабьте контргайку 7 (см. рис. 6-9) натяжного устройства и, завертывая регулировочную гайку 6. натяните трос; проверьте полный ход рычага 2, который должен быть 2-4 зуба по сектору, затем затяните контргайку. Выполнив несколько торможений, убедитесь, что ход рычага не изменился, а колеса вращаются свободно, без прихватывания при полностью опущенном рычаге 2. рис. 6-9. Привод стояночной тормозной системы: 1 — кнопка фиксации рычага; 2 — рычаг привода стояночного тормоза; 3 — защитный чехол; 4 — тяга; 5 — уравнитель троса; 6 — регулировочная гайка; 7 — контргайка; 8 — трос; 9 — оболочка троса
Проверка работоспособности регулятора давления на автомобилях семейства ваз 2110

Устройство системы торможения

Важнейшим составным элементом схемы тормозной системы ВАЗ 2110 является вакуумный усилитель и двухконтурный регулятор. Последний отвечает за создание давления в задних тормозных устройствах.

Тормозной привод оснащается системой трубопроводов, которые разделены на два контура, тормозными устройствами и шлангами. Именно они позволяют передним и задним колесам тормозить.

Чтобы привести в действие тормозную систему, внутри салона в ногах водителя расположена специальная педаль. В автомобиле ВАЗ 2110 она находится посередине. Основными элементами гидропривода являются:

1. Вакуумный усилитель. Его конструкция способствует созданию давления, направленного на поршень главного цилиндра. Это создает эффект торможения.
2. Привод регулятора давления. Через него тормозная рабочая жидкость направляется к задним устройствам тормозной системы.
3. Непосредственно регулятор давления тормозов ВАЗ 2110. Его функция — отвечать за силу давления. Узел снижает или повышает этот показатель, в зависимости от нагруженности задней оси автомобиля.
4. Главный цилиндр с бачком и поршнями. На заливной горловине этого бачка располагается датчик, следящий за аварийным уровнем тормозной жидкости.
5. Тормозной механизм передних колес. В его конструкцию входят цилиндры, колодки и диск, плюс специальный оповещатель, которые предупреждает об износе или неисправности накладки.
6. Тормозной механизм задних колес. Здесь система не дисковая, а барабанная. По крайней мере, заводом предусматривается именно такая конструкция. Некоторые владельцы ВАЗ 2110 считают, что барабанные механизмы недостаточно надежные и эффективные, в связи с чем устанавливают на их место дисковые устройства.

Проверка и регулировка тормозов. Часть 2

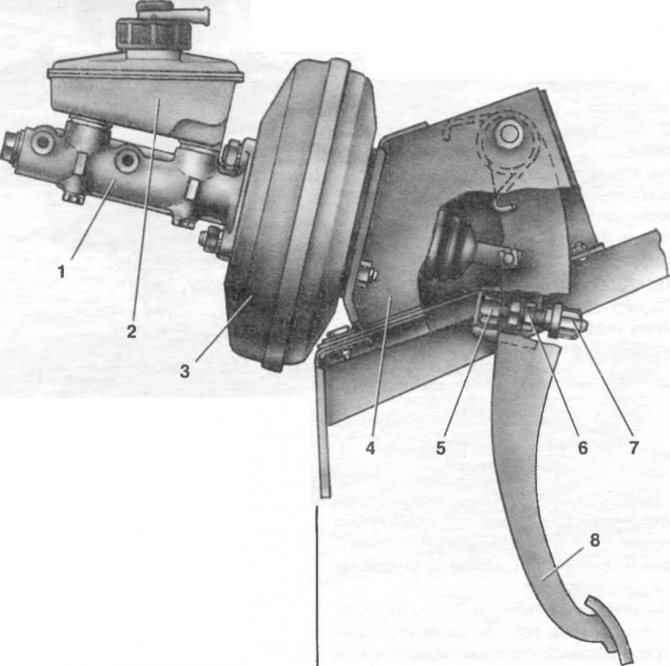

Рис. 6—11. Привод тормозов: 1

— главный цилиндр; 2 — бачок; 3 — вакуумный усилитель, 4 — кронштейн педали тормоза; 5 — буфер выключателя стоп-сигнала; 6 — гайка крепления стоп-сигнала; 7 — выключатель стоп-сигнала; 8 — педаль тормоза

педаль тормоза после запуска двигателя должна «уйти вперед».

Если педаль тормоза не «уходит вперед», проверьте крепление наконечника шланга, состояние и крепление фланца наконечника в усилителе, шланга к наконечнику и штуцеру впускной трубы двигателя, так как ослабление крепления или их повреждение резко снижает разрежение в полости А и эффективность работы усилителя.

Регулировка привода тормозов

Свободный ход педали тормоза при неработающем двигателе должен составлять 3-5 мм. Регулировку осуществляют перемещением выключателя 7 (рис. 6-11) стоп-сигнала при отпущенной гайке 6. Выключатель установите так, чтобы его буфер упирался в упор педали, а свободный ход педали равнялся 3-5 мм. В этом положении выключателя затяните гайку 6.

Свободный ход педали тормоза регулируйте при неработающем двигателе.

Если выключатель стоп-сигнала излишне приближен к педали, то она не возвращается в исходное положение. При этом клапан 21 (см. рис. 6-2), прижимаясь к корпусу 24, разобщает полости А и В, что открывает доступ воздуха в камеру В, и происходит неполное растормаживание колес при отпущенной педали.

Если перемещением выключателем стоп-сигнала не удается устранить неполное растормаживание тормозных механизмов, то отсоедините от вакуумного усилителя главный цилиндр привода тормозов и проверьте выступание регулировочного болта 4 относительно плоскости крепления фланца главного цилиндра (размер 1,25-о.г мм). Этот размер можно установить,

придерживая специальным ключом конец штока, а другим ключом завертывая или отвертывая болт 4.

Регулировка стояночной тормозной системы

Если стояночная тормозная система не удерживает автомобиль на уклоне 25% при перемещении рычага на 2-8 зубца сектора, отрегулируйте систему в следующем порядке:

— ослабьте контргайку 7 (см. рис. 6-9) натяжного устройства и, завертывая регулировочную гайку 6, натяните трос;

— проверьте полный ход рычага 2, который должен быть 2-4 зуба по сектору, затем затяните контргайку.

Выполнив несколько торможений, убедитесь, что ход рычага не изменился, а колеса вращаются свободно, без прихватывания при полностью опущенном рычаге 2.

Проверка работоспособности регулятора давления на автомобиле

Установите автомобиль на подъемник или смотровую канаву, очистите регулятор давления и детали его привода от грязи.

Внешним осмотром убедитесь, что регулятор давления и детали его привода не имеют повреждений, отсутст-

вует подтекание тормозной жидкости, заглушка 24 (см. рис. 6-4) утоплена в отверстие корпуса на 1-2 мм, отсутствует люфт в соединении серьги 11 (см. рис. 6-3) с упругим рычагом 10 и пальцем 15 кронштейна.

Попросите помощника нажать на педаль тормоза. Поршень 2 (см. рис. 6-4) при этом должен выдвигаться из корпуса на 1,6-2,4 мм, сжимая пластинчатую пружину 7 (см. рис. 6-3) до упора ее в рычаг 5. Рычаг 5, преодолевая усилие со стороны упругого рычага 10, повернется относительно штифта 4.

Несоответствие перечисленным требованиям, отсутствие хода поршня, а также его недостаточный или чрезмерный ход свидетельствует о неисправности регулятора или его привода. В этом случае отремонтируйте или замените регулятор давления, а после его установки отрегулируйте его привод (см. главу «Проверка и регулировка привода регулятора давления»).

Удаление воздуха из гидропривода

Прокачка тормозов необходима для удаления воздуха из гидропривода, который значительно снижает эффективность рабочей тормозной системы. Воздух может попасть в гидропривод вследствие разгерметизации системы при ремонте или замене отдельных узлов, а также при замене тормозной жидкости. На наличие воздуха в приводе тормозов указывает увеличенный ход педали тормоза и ее «мягкость».

Перед удалением воздуха из тормозной системы убедитесь в герметичности всех узлов привода тормозов и их соединений, очистите крышку и поверхность вокруг крышки бачка, заполните бачок жидкостью «Роса» до метки «МАХ» при снятой крышке. Затем тщательно очистите штуцеры для прокачки и снимите с них защитные колпачки.

Не рекомендуется применять жидкость, слитую из системы, для заполнения бачка, так как она насыщена воздухом, имеет много влаги и, возможно, загрязнена.

Воздух из системы удаляют сначала из одного контура, затем из другого, начиная с колесных цилиндров задних тормозов.

Наденьте на головку штуцера 1 (рис. 6-12) резиновый шланг 2 для слива жидкости, а его свободный конец опустите в прозрачный сосуд 3, частично заполненный жидкостью.

Резко нажав на педаль тормоза 3-5 раз с интервалами 2-3 с, отверните на

Регулируем колдун на ВАЗ 2108-ВАЗ 21099

Примечание! Рекомендуем перейти на статью о местонахождении колдуна (а также много интересного) «Регулятор давления тормозов и зачем он нужен автомобилю?».

1) В самом начале операции загоните автомобиль на смотровую яму и надавите на его заднюю часть, чтобы подвеска у автомобиля встала в среднее положение.

Примечание! Производить регулировку рекомендуется на разгруженной машине!

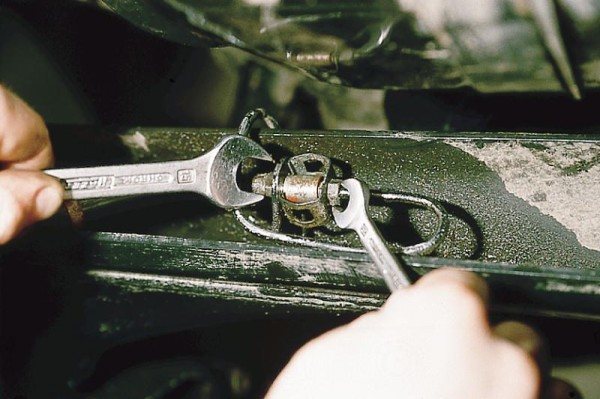

2) Далее, воспользовавшись гаечным ключом «на 13», ослабьте болт крепления регулятора к кронштейну рычага.

3) Ослабив болт, вставьте подходящей толщины проволоку (сверло) в зазор, находящийся между рычагом и пружиной рычага (место вставления проволоки в зазор указано красной стрелкой). Но чтобы проволока вошла, в это же время отвёрткой перемещайте кронштейн до тех пор, пока проволока не войдёт в зазор (место перемещения кронштейна отвёрткой указано синей стрелкой).

Примечание! Толщина сверла/проволоки составляет «2.0-2.1 мм», в противном случае колдун не удастся нормально отрегулировать.

4) И в конце заверните до упора болт, крепящий к кронштейну колдун .

Примечание! После заворачивания болта не забудьте извлечь проволоку!

Проверка:

Проверка делается после регулировки с целью понять, получилось ли отрегулировать его.

1) В начале обязательно возьмите себе помощника, по-другому никак.

2) Далее найдите безопасную площадку, обязательно ровную.

Примечание! Мы подразумеваем место, где не ходят пешеходы, не ездят автомобили и не осуществляется выгул животных.

3) Попросите помощника покинуть автомобиль, разгонитесь до «40 км/ч» и резко нажмите на педаль тормоза.

Примечание! Помощник тем временем должен внимательно следить за задними колёсами автомобиля, потому что при резком торможении они должны блокироваться не сразу, а с запозданием. Мгновенно блокируются лишь передние колёса!

1. Если задние колёса блокируются с явным запозданием при торможении, или же не блокируются вообще, то уменьшите между между рычагом и пружиной зазор.
2. Если задние колёса у машины блокируются слишком рано, то увеличьте зазор. Помните, при слишком ранней блокировки задних колёс, есть большая вероятность заноса во время торможения юзом!

Регулятор давления тормозов: замена и регулировка

Одна из причин увода иди заноса транспортного средства при торможении в сторону — неисправность регулятора давления тормозов (его ещё называют «колдун»). Наиболее частые причины неисправности регулятора давления — утечка тормозной жидкости, наличие воздуха в тормозной системе, повреждение резинового уплотнителя, повреждение резинового шланга. В некоторых случаях поможет откачка воздуха из тормозной системы, замена уплотнителя или шланга, однако, в большинстве своем проблема решается только заменой.

Заменить колдун в автомобиле вы можете самостоятельно, для этого нужен бытовой набор инструментов — гаечный ключ и плоскогубцы. Тормозная система Жигулей — одна из самых примитивных в мире, и даже если водитель ни разу не делал этого раньше, то проблем при замене, если придерживаться инструкции, у него возникнет минимум (если они возникнут вообще).

Как произвести замену регулятора давления тормозов в автомобиле ВАЗ 2110?

1. Первое что нужно сделать — освободить рычаг привода регулятора, для этого поднимите скобу вверх. Если нужно при помощи отвертки разожмите скобу серьги. Все манипуляции выполняются ключом на 10.

2. Отсоединив рычаг, аккуратно снимите скобу серьги.

3. Приготовьте ёмкость, её нужно поставить под место соединения регулятора с трубками, из него будет вытекать тормозная жидкость. Отсоединяем четыре трубки, открутив гайки крепления. Дожидаемся пока жидкость стечет. Заглушаем отверстия трубок, сделать это можно, к примеру, колпачками клапанов прокачки цилиндров. Рекомендуется промаркировать трубки, так вы при дальнейшей установке не перепутаете их.

Регулировка регулятора давления тормозов (колдуна)

1. Установите автомобиль на смотровую канаву и прожмите несколько раз заднюю часть машины (усилием около 40–50 кгс) для установки задней подвески в среднее положение.

2. Ослабьте затяжку переднего болта крепления регулятора к кронштейну.

3. Используя проволоку как щуп, выставьте кронштейн так, чтобы зазор между рычагом привода и пружиной рычага составлял 2,0–2,1 мм.

4. Переместите для этого рычаг привода за выступ. В этом положении затяните болт.

5. Если регулятор давления правильно отрегулирован, при торможении со скорости около 40 км/ч на горизонтальном участке дороги с твердым покрытием передние колеса должны блокироваться немного раньше задних (это может определить наблюдатель вне автомобиля). В противном случае увеличьте зазор (если задние колеса блокируются раньше передних) или уменьшите (если задние колеса блокируются намного позже передних). После этого ещё раз проверьте регулировку торможением и при необходимости повторите её.

Добро пожаловать! Слышали где ни будь о такой вещи под названием «Регулятор давления задних тормозов»? Его ещё в сокращённом виде называют просто «Регулятор давления тормозов»! Но и это у него ещё не последнее название, так как его у него есть ещё одно название которое встречается гораздо чаще и которое пришло к нему из народа, а звучит оно просто «Колдун».

Если слышали о нём, то в таком случае сегодня вы узнаете для себя информацию изучив которую, в будущем у вас уже не останется вопросов про этот регулятор, а если и останутся то в таком случае задавайте их в комментариях и мы вам с радостью на них ответим!

Примечание! Рассказывать об регуляторах давления, мы будем только на примере автомобилей «Вазовского» производства!

Краткое содержание:

Где находится регулятор давления тормозов на ВАЗ?

На многих автомобилях «ВАЗ» колдун располагается в основном в задней части автомобиля, но чтобы вы понимали сразу и в дальнейшем у вас не возникало вопросов по этому поводу, подмечаем что на автомобилях «ВАЗ» с системой «ABS» колдун не ставиться.

Если брать автомобили современного производства, такие как: «Приора», «Калина», «Гранта» а так же «ВАЗ 2108-ВАЗ 2115» и другие современные автомобили, то на них колдун в основном располагается в левой части, подробное местоположение колдуна указано на фото ниже:

Если брать автомобили классического семейства, в народе их ещё называют «Классика», то на них колдун располагается в правой задней части кузова автомобиля, подробнее смотрите на фото ниже:

Примечание! Местонахождение колдуна обозначено цифрой «1»!

Когда нужно менять регулятор давления тормозов на ВАЗ?

Обычно при его выходе из строя, автомобиль при резком торможении начинает уводить в сторону. А при исправном регуляторе такого уже не наблюдается и машина тормозит ровно по своей траектории.

Но и на исправном регуляторе машину при резком торможении может унести в занос, а почему спросите вы! Да потому что в некоторых случаях чтобы регулятор работал исправно, его необходимо просто отрегулировать.

Примечание! Регулятор нужно будет отрегулировать при следующих обстоятельствах: Во-первых если на автомобиле были заменены амортизаторы или же пружины на новые, а так же если была поменяна или же просто снята балка задней подвески. Проще говоря он подлежит регулировки, при любых значительных изменений дорожного просвета у автомобиля!

Как работает регулятор давления тормозов при торможении автомобиля?

Простыми словами: При резком нажатие на педаль тормоза, задняя часть у автомобиля поднимается а передняя опускается и в связи с этим колдун начинает свою работу. После того как колдун начал работу, он тем самым не даёт задним колёсам у автомобиля тут же начать тормозить после нажатия на педаль, а зачем это нужно?

Всё дело в том, если задние колёса у автомобиля начнут тормозить в одно время вместе с передними, то появится очень большая вероятность того что автомобиль занесёт. А в том случае если задние колёса у автомобиля сработают с небольшим запозданием, то в такой ситуации гораздо меньше будет вероятность того что машину занесёт.

Примечание! Более подробную работу колдуна, вы так же можете изучить в видео-ролике который вы найдёте в самом низу статьи!

Тяжелыми словами: При торможении автомобиля, в задней его части увеличивается расстояние между днищем и задним мостом автомобиля. В то время пока расстояние увеличивается, рычаг от моста отпускает поршень который находится в колдуне и тем самым этот поршень перекрывает доступ тормозной жидкости к задним колёсам. А что у нас будет если доступ тормозной жидкости к задним колёсам перекрыт? Всё элементарно, колёса не будут блокироваться а будут продолжать крутиться.

Примечание! Но в самом регуляторе присутствует ещё небольшая пружинка, благодаря которой поршень перекрывает не всю тормозную жидкость а лишь часть её и в связи с этим задние колёса у автомобиля всё же будут тормозить, но полностью блокироваться не будут!

Как заменить и отрегулировать регулятор давления тормозов на ВАЗ?

Дополнительный видео-ролик: Нужен или нет регулятор давления тормозов? Если вас это интересует, то в таком случае посмотрите видео-ролик который расположен ниже:

Нужен или нет регулятор давления задних тормозов( колдун)?

Регулировка регулятора давления тормозов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! В сегодняшней статье мы с вами подробно разберём вопрос, мучающий многих автовладельцев, а звучит он так: «Как регулировать колдун на автомобилях самарского семейства?». Прочитав, появляется следующий вопрос: «А о каком колдуне идёт речь?» Поясняем! Колдун – народное название регулятора давления тормозов, в статье вы встретите именно это слово.

Примечание! Вам понадобятся следующие инструменты: гаечный ключ «на 13», плоская отвёртка, короткая проволока либо сверло толщиной «2.0-2.1 мм».
