Роль элемента

Все автомобили ВАЗ, включая модель 2109, имеют стандартную систему запуска мотора, которая основана на электрическом стартере. Вот что вам нужно о нем знать.

1. Стартер — это небольшой электромотор, который по средствам муфты (бендикса) подключается к маховику мотора на небольшой промежуток времени, чтобы запустить вращение маховика.
2. При своих небольших габаритах, стартер пропускает через себя огромные по силе токи.
3. Если бы цепь стартера замыкалась непосредственно в замке зажигания, то ни один компонент системы не сумел бы выдержать таких токовых нагрузок. Как результат, они б сгорели.
4. Потому для этих целей стартер подключается дистанционно к АКБ через реле. Его контакты рассчитаны на большие токи.
5. Стартер работает кратковременно и должен выключаться после запуска двигателя. В противном случае начнется его активное разрушение из-за воздействия мощности мотора.
6. Эти задачи великолепно выполняет релюшка. Собственно, именно для обеспечения функционирования системы и защиты от тока, своевременного выключения стартера в конструкцию включена втягивающая релюшка.

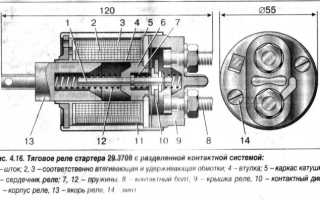

Схема элемента

Для чего машине тяговое реле?

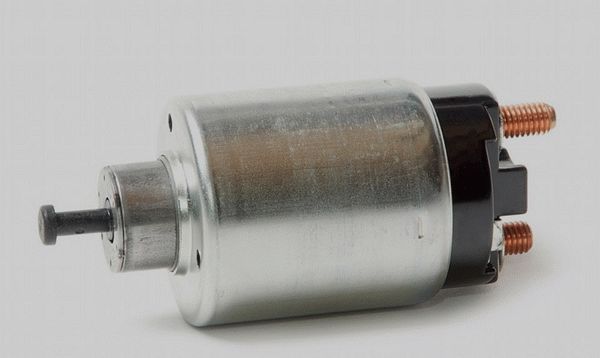

Втягивающее (или тяговое) реле стартера – довольно важное устройство. На заре становления автомобильной промышленности роль этого агрегата исполняли длинная рукоятка и сам водитель, который, вставляя ее в отверстие маховика, давал разгон двигателю
Позже машины обзавелись стартерами со втягивающими реле, которые и призваны дать первоначальное усилие шестерне, приводящей в действие валы мотора.

Тяговое реле стартера

В конструкциях большинства автомашин (как и на «классических» моделях ВАЗ) втягивающее реле – небольшой агрегат, смонтированный прямо на кожухе самого стартера. Задачи у него следующие:

• перемещение шестерни бендикса для зацепления с зубцами маховика и возвращение ее в первоначальное положение после начала работы мотора;
• энергетическое распределение между приводом стартера и электромагнитом;
• синхронность работы стартера во время запуска двигателя.

Установленные стартеры на ВАЗ-2106 и 2107 стартеры фактически одинаковы. Относительно втягивающего реле можно сказать, что и оно особых изменений не претерпело. Но есть еще одна деталь с одноименным названием, она и считается отличием этих двух моделей. Это реле включения стартера: на ранних моделях ВАЗ его вовсе нет, а в 2107 оно появляется.

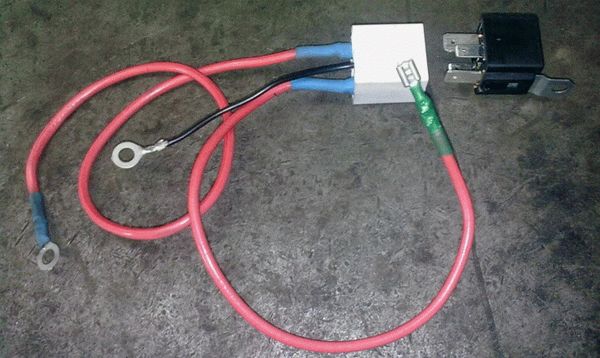

Реле включения механизма ВАЗ-2107

До этого новшества управление от замка зажигания шло напрямую на втягивающее реле.

Стоит сказать несколько слов об этом механизме. Реле включения стартера находится в некотором удалении от самого пускового механизма, поэтому искать его следует по проводам. Естественно, с каждым новым выпуском ВАЗ его дислокация менялась. Но при первом появлении в 2107 реле включения стартера располагалось на правом брызговике в подкапотном пространстве. Его легко снять и заменить гаечным ключом на 10. Но тяговое реле все равно выполняет больше работы и выходит из строя намного чаще, поэтому о нем подробнее.

https://youtube.com/watch?v=Z07E-t5x9ww

как проверить стартер

стартер причины неисправности часть 1

Проверка состояния

Прежде чем менять релюху, удостоверьтесь, что проблема с запуском мотора связана именно с этим компонентом.

Для этого рассмотрим две ситуации, указывающие на его неисправность.

Ситуация	Ваши действия
Реле издает щелчки, но якорь не крутится	Если имеются щелчки от реле, проверьте состояние якоря. Для этого клеммы втягивающей релюшки перемыкаются большой отверткой или куском сварочного кабеля к клеммам на концах. Взяв тонкий провод или отвертку, вы легко можете сжечь клеммы. При работающем якоре после замыкания клемм якорь закрутится, что можно определить по звуку. Следовательно, само втягивающее реле вышло из строя и требует ремонта
Реле полностью молчит	Даже если после замыкания клемм тишина, проблему следует искать в стартере. Реле тут уже не играет никакой роли

Обнаружив, что релюшка отработала свое, ее обязательно требуется заменить или отремонтировать, если имеется такая возможность.

Как снять блок предохранителей на ваз 2109

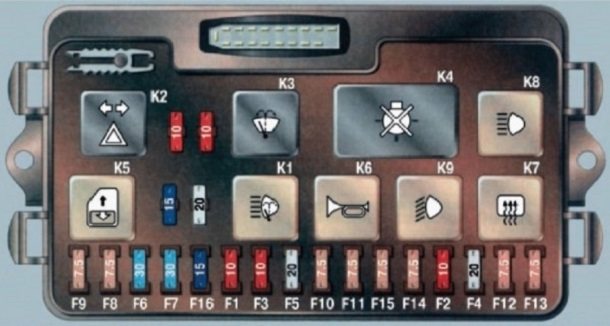

Схема блока предохранителей ВАЗ 2109

На фото выше указана схематичный разброс основного электрооборудования, актуальный для автомобилей до 1998 года. Ниже имеется полная таблица с описанием всех элементов.

Номер	Назначение
1	Резерв
2	Повороты, аварийка, контролька сигнализации.
3	Стопы, подсветка салона
4	Подогрев заднего ветрового стекла, прикуриватель и дополнительная розетка
5	Клаксон и кнопка его управления
6	Резерв
7	Привод вентилятора печки, радиатора, подсветка вещевого ящика, реле подогрева заднего стекла.
8/9	Резерв
10/11	Питание левой и правой стороны габаритов соответственно
12/13	Правая и левая сторона головной оптики в режиме ближнего света
14/15	Аналогично для дальнего режима освещения
16	Поворотники и реле прерывателя аварийки, указатели уровня топлива, контрольки на приборной панели, выключатель очистителя ветрового стекла, лампа давления масла и температуры антифриза.

Также в блоке присутствует комплект реле.

Номер	Расшифровка
1	Очистители передней оптики
2	Омыватель заднего стекла
3	Лампы поворотов и световые сигналы
4	Моторчик очистителя ветрового стекла
5	Лампы освещения
6	Подогрев стекла кормовой части машины
8/9	Лампы головной оптики в режиме дальнего/ближнего света
11	Вентилятор охлаждения силовой установки.
12	Питание клаксона

Номер	Расшифровка
1-3	Резерв
4	Реле вентилятора, переключатели печки.
5	Аварийка, повороты и их контрольные лампы.
6	Переключатель лампы стопов, подсветка салона
7	Подсветка номеров, габариты, бардачок, освещение приборки.
8	Питание на клаксон и выключатель вентилятора радиатора.
9	Левая сторона габаритов
10	Правая сторона габаритов, противотуманки.
11	Указатели поворотов и аварийки
12	Прикуриватель, задняя розетка.
13/14	Дальний свет головной оптики для правого и левого борта.
15/16	Аналогично для режима ближнего света

Реле следует рассматривать отдельно.

Порядковый номер	Описание
1	Привод моторчика омывателя
2	Поворотники и аварийка
3	Работа дворников ветрового стекла
4	Стопы и габаритные огни
5	Дальний свет
6	Омыватель фар головной оптики
7	При наличии электроподъемников, отвечает за их работу.
8	Звуковой сигнал
9	Реле вентилятора системы охлаждения
11	Обогрев заднего стекла
12	Оптика в режиме ближнего света.

Предохранитель и реле стартера

Элементы пусковой установки двигателя специально вынесены вне монтажника. Это обосновано значительным уменьшением размера модуля и упрощением конструкции устройства. Предохранитель смонтирован на салонной переборке, рядом устанавливается соответствующее реле.

Если стартер щелкает, но не крутит, потребуется проверить втягивающее. Здесь без снятия модуля не обойтись. Чтобы проверить, потребуется его полная разборка и дефектовка.

Реле и предохранитель печки

Питание отопителя выполнено через элементы 7 и 4 для старой и новой версии авто. Далее напряжение идет на реле силовой магистрали. Они монтируются под приборной панелью со стороны водителя.

Предохранитель прикуривателя

Находится в разных местах, в зависимости от года машины. в стандартных комплектациях авто – это вставки 4 и 12.

Зажигание

Система проста. Здесь имеется главный привод зажигания, пропущенный через замок. Проводка идет на главное реле и оттуда на катушки.

Бензонасос

Предохранитель и реле топливного насоса понадобятся, если помпа не срабатывает. Плавкая вставка устанавливается под приборкой слева от рулевой рейки, реле находится возле насоса.

Повороты

В зависимости от года выпуска, предохранители лампочек и аварийки монтируются на позициях 2 и 5. Реле здесь есть. Они установлены под номерами 3 и 2. Питание зациклено на одной магистрали вместе с кнопкой включения.

Реле в системе используются с тремя контактами, что позволяет их найти в любом магазине.

Дворники

В старых версиях авто предохранитель очистителя ветрового стекла смонтирован под номером 16. Соответствующего реле в системе нет. Оно вынесено отдельно под приборную панель.

В новых версиях машины все наоборот. Плавкую вставку из монтажника убрали, а реле поставили на позицию 3.

Стеклоподъемники

В большинстве автомобилей электропакет не устанавливается. Если с завода подобный агрегат на машине есть, то предохранитель системы следует искать на позиции 7 подкапотного монтажного блока.

Зарядка

Регулируется специальным прибором, установленным под капотом на левом крыле автомобиля. Деталь врезана в силовую магистраль, проходящую от генератора к АКБ.

Предохранитель и реле генератора

Регулятор напряжения установки смонтирован внутри агрегата на обычном месте для отечественных автомобилей. Для доступа к аппарату потребуется разобрать его полностью.

Вентилятор

Привод включения и питания головного обдува системы охлаждения проведен через элемент и реле 7/11 для каждого прибора. После обновления бортовой сети в 1998 году, предохранитель вынесли на переборку, а реле смонтировано на позиции 9.

Стоп-сигнал

Если на автомобиле сохранена штатная проводка, искать предохранители необходимо на позициях 3 и 6 для старой и новой версии блока. Выключатель цепи устанавливается на педали тормоза – стандартно для всех модификаций АвтоВАЗа.

Стеклоочиститель

На первом поколении монтажника в наличии имеется только предохранитель 4, ответственный за работу моторчика омывателя лобового стекла. За питание стеклоомывателя здесь устанавливается вставка под приборной доской.

ВАЗ 2109: предохранитель центрального замка

На семействе 09/099 ЦЗ электронного типа не устанавливается с завода. При самостоятельном монтаже модуля пользователи могут запихнуть элемент куда угодно. Роль релюшки здесь также выполняет самостоятельно монтируемый адаптер.

Предохранитель аварийки ВАЗ 2109: где находится

В старом поколении до 1998 года элемент монтируется на позиции 2. В новой версии защитная вставка аварийной сигнализации устанавливается под номером 5.

Освещение салона на ВАЗ 2109

В первой модификации подсветка внутреннего пространства организована через вставку 3. После переделки панели предохранитель перенесли на позицию 6.

Демонтаж

С процессом демонтажа не должно возникать никаких проблем. Здесь главное снять стартер, поскольку на нем удерживается искомая релюшка. Следовательно, демонтаж проводится в сборе.

1. Включите ручник, отключите аккумулятор, сняв с него минусовую клемму.
2. От АКБ на контакт релюшки идет провод с крупным сечением. Его можно отключить путем откручивания с помощью ключа на 13.
3. Из втягивающего реле извлеките тонкий провод питания обмотки.
4. С помощью того же ключа на 13 открутите три крепежные гайки, удерживающие стартер на блоке сцепления.
5. Извлекать устройство можно через низ или верх. Если выбрали верх, тогда нужно немного покрутить стартер вокруг своей оси и достать.
6. Нижний вывод сложнее, поскольку здесь нужно снимать защиту картера. Но если проводятся параллельные работы, требующие подобных манипуляций, проблем не возникнет.

https://youtube.com/watch?v=Mc7g0YhT2Yc

Ремонт стартера

Инструменты для замены

Инструмент, который вам необходим для выполнения ремонта либо замены:

• Головка на «13» с трещоткой (либо воротком)
• Плоская (шлицевая) отвертка
• Паяльник
• Набор ключей

Снимаем стартер

Начинаем снимать с ваз 2109 стартер, втягивающее реле прикручено к нему, поэтому они снимаются в сборе.Последовательность действий такова:

• Перед каждой работой связанной со снятием либо установкой агрегатов двигателя, следует непременно зафиксировать автомобиль ручником (стояночным тормозом) и отключить аккумулятор от цепи питания (снять клеммы)
• Эти меры предосторожности надо предпринять и при снятии стартера

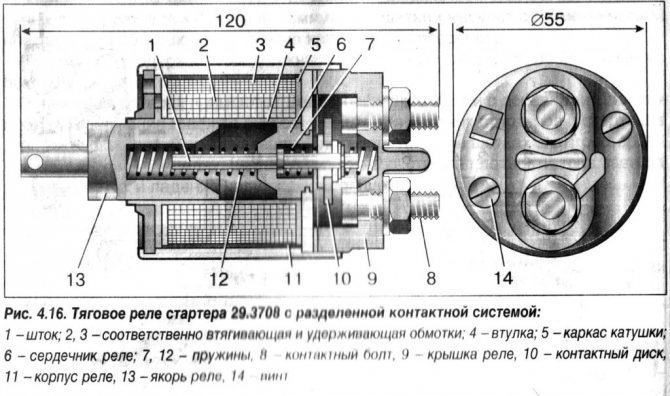

Стартер и втягивающее реле в разрезе

• От аккумулятора на контакт втягивающего реле приходит провод крупного сечения
• Отсоединяем этот провод, ключом на «13» открутив гайку
• Вытаскиваем из втягивающего реле более тонкий проводок питания обмотки
• Тем же ключом на «13», откручиваем гайки (их всего три), которыми стартер прикреплен к блоку сцепления
• На автомобиле ваз 2109, эти действия выполнить гораздо проще, в отличие от классических моделей, все гайки здесь располагаются в удобных (легко доступных) местах
• Для выкручивания их не потребуется торцевой ключ с карданом
• Вынуть стартер удобно через верх, для этого придется слегка покрутить его вокруг своей оси, либо через низ, тоже без проблем
• Чтобы достать его через низ, вам придется снимать защиту картера двигателя

Снятие и ремонт реле

Снимается реле проще простого:

• Реле стартера ВАЗ 2107: назначение, неисправности и ремонт

• Открутите два болта, крепящих его к стартеру и отсоедините серьгу сердечника от верхнего конца приводного рычага
• Подсоедините новое, и замена втягивающего на стартере ваз 2109 завершена

Однако его можно отремонтировать, если вас не устраивает цена нового или любите экономить:

• Первой и самой распространенной проблемой является потеря контакта в местах пайки проводов к клемме

Места пайки проводков к клеммам, которые рекомендуется пропаять

• Возможно, выполнена некачественная пайка и от окисления со временем контакт нарушился
• Прежде чем разбирать реле, обязательно пропаяйте контактные клеммы с помощью паяльника, неисправность исчезает после этого в большинстве случаев

Схема устройства втягивающего агрегата в разрезе

Если неисправность осталась, тогда переходим к разборке:

• После контактов следующие распространенные неисправности это обрыв провода и нагар на контактах
• Чтобы устранить неисправности такого рода, понадобится разборка втягивающего реле
• Оно состоит из корпуса (цифра 11 на фото вверху), внутри которого находится обмотка (2,3), сердечника (6) с возвратной пружиной (7,12), а также контактов (10)
• Пружина служит для отсоединения шестерни ротора стартера от венца маховика, когда отключается питание обмотки втягивающего реле
• Задняя крышка втягивающего стартера ваз 2109 прикручена винтами к корпусу
• Поэтому сначала необходимо снять крышку
• Откручиваем для этого винты ее крепления
• После этого откручиваем две гайки с обоих контактных болтов
• Под гайками находятся шайбы, которые важно не потерять, и при сборке обязательно установить на место

Снимаем винты, крепящие крышку, откручиваем гайки с контактных болтов

• При помощи паяльника отпаиваем оба вывода обмотки
• И снимаем крышку

Отпаиваем выводы и снимаем крышку

• При обнаружении нагара на контактах, их необходимо почистить надфилем
• Под крышкой находится уплотнительное кольцо из резины
• Это кольцо надо будет заменить в случае потери эластичности или повреждения
• Затем снимаем контактную пластину в сборе со штоком.

Вынимаем контактную пластину

• Воспользуемся плоской (шлицевой) отверткой, чтобы снять возвратную пружину со штока
• В случае деформации пружины либо сильного растяжения ее необходимо заменить, потому что вытянутая пружина уже не обеспечивает необходимый контакт и вследствие этого плохая работа втягивающего
• Разбираем контактную пластинку
• Для этого снимаем стопорное кольцо, изолирующая шайба и контактная пластина выпадут сами, под действием пружинки

Все детали контактной пластины (расположены в порядке установки их на шток)

Ремонт втягивающего реле стартера своими руками

• Необходимо достать из крышки контактные болты
• Затем тщательно очистить их контактные поверхности, потому что из-за их подгорания нарушается правильная работа втягивающего
• Когда контакты подгорели сильно и устранить нагар не получается наждачной бумагой, тогда их надо повернуть на 180 градусов, чтобы их соприкосновение происходило другой (не пригоревшей) стороной

Важно : Обмотки реле устанавливаются в неразборный корпус, поэтому заменяем втягивающее реле стартера целиком при их повреждении

• На этом инструкция по разборке втягивающего реле ваз 2109 завершена
• Осталось произвести замену элементов вышедших из строя, и собрать все детали обратно

Реле в неразборном корпусе

Если втягивающее имеет неразборный корпус, лучше сразу заменить его целиком.Однако можно своими руками отремонтировать и такое:

• Что делать, если не крутит стартер ВАЗ 2114

• Развальцовываем корпус аккуратно при помощи плоскогубец либо большой отвертки
• После развальцовки, отпаиваем контакты и вынимаем крышку
• Далее все по порядку, как в вышеописанном случае
• При сборке останется аккуратно заклепать корпус

После сборки остается проверить сопротивление обмоток, при исправных обмотках:

• Сопротивление между нижним болтом реле и лепестковым контактом при исправной обмотке в пределах около 0,5Ом
• А между корпусом и лепестковым контактом примерно 0,7 Ом

На этом ремонт и замена втягивающего стартера ваз 2109 закончена. Замену, на мой взгляд, выполнить проще и быстрее, да и надежнее, если вы любите все ремонтировать до последнего, тогда посмотрите видео по ремонту.

Добавить комментарийДобавить комментарийСоветуем прочитатьВаз 2109: неисправности стартера – в чем причина?Замена реле стартера ваз 2112 в случае необходимостиВаз 2112: замена стартера своими силамиЗамена щёток на стартере на ваз 2109 своими силами

Сегодня мы разберем важную тему для обладателей «девятки» – неисправности и ремонт втягивающего реле стартера ВАЗ-2109. Как правило, именно это устройство является причиной того, что водителям машины приходится разобрать стартер целиком, чтобы узнать, почему же механизм не работает. Порой эта неприятность решается сама собой, если хорошо зарядить аккумулятор автомобиля или аккуратно зачистить контактные соединения, весь со временем они способны окисляться. В любом случае владельцу машины отечественного автопрома необходимо самому уметь разбираться в собственном железном друге, т. к. неприятность может случиться и в дороге, когда поблизости нет СТО.

Когда дело в стартере

Если после проведенных действий стартер продолжает молчать, значит, он поломан. Чтобы его отремонтировать, вам необходимо разобрать втягивающее реле. Но как это сделать, если сам механизм не предназначен для разборки? В реле старого образца нужно открутить один или два винта, отпаять проводки, которые идут вовнутрь устройства.

Современные устройства неразборные, и для того чтобы открыть заднюю панель, вам придется развальцевать металлический корпус механизма. Развальцовку можно выполнить крупной отверткой или плоскогубцами. После этого нужно снять крышку. Чтобы отремонтировать, зачистите обгоревшую контактную пластину, поверхности болтов от нагара до блеска. Чем качественнее зачистите, тем дольше вам прослужит реле.

Конечно, разумнее и безопаснее будет обратиться на ближайшую СТО, но по ряду причин водители порой ремонтируют автомобиль самостоятельно. Экономия средств и времени требует предварительной подготовки, определенных знаний в ремонте машин.

Разбираем втягивающее Ваз 08 09 099

Снятие тягового (втягивающего) реле на стартерах автомобилей ВАЗ 2108, 2109, 21099 возможно только после демонтажа стартера с двигателя автомобиля. Рассмотрим снятие втягивающего реле на примере широко распространенного стартера 29.3708. Он уже демонтирован с двигателя.

Необходимые инструменты

— Ключ (рожковый, накидной) или головка на «13»

— Шлицевая или крестовая отвертка (в зависимости от винтов крепления реле)

Порядок снятия тягового (втягивающего) реле стартера 29.3708

— Отворачиваем гайку крепления наконечника вывода обмоток стартера

Используем ключ или головку на «13».

Гайка крепления наконечника провода — вывода обмоток

— Отворачиваем три винта крепления тягового реле к корпусу стартера

Используем шлицевую отвертку.

Винты крепления тягового реле стартера

— Отсоединяем втягивающее реле от стартера

При этом выводим из зацепления серьгу сердечника реле от наконечника рычага привода (бендикса).

Отсоединяем втягивающее (тяговое) реле стартера

Все, втягивающее реле стартера снято.

Примечания и дополнения

— Установка тягового реле производится в обратном порядке.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте и в Одноклассниках TWOKARBURATORS OK

Еще статьи по стартерам автомобилей ВАЗ 2108, 2109, 21099

— Разборка стартера 29.3708 автомобилей ВАЗ 2108, 2109, 21099

— Стартер 29.3708 автомобилей ВАЗ 2108, 2109, 21099

— Схема соединений стартера 35.3708 автомобилей ВАЗ 2108, 2109, 21099

— Устройство стартера 5712.3708 автомобилей ВАЗ 2108, 2109, 21099

— Не крутит стартер на автомобилях ВАЗ 2108, 2109, 21099

Рубрика: Электрика

Работа устройства для пуска силового агрегата происходит кратковременно. Втягивающее реле стартера ВАЗ 2109 включает обмотки и передает крутящий момент на маховик стартера на его ротор. После пуска мотора втягивающим реле производится отключение питания и разъединение привода.

Работа стартера происходит при пуске, остальное время этот узел находится в отключенном состоянии.
